Реферат: Проект реконструкции станционных сооружений ГТС

ВЕДЕНИЕ


Развитие телефонной связи нашей страны связано с созданием коммутационной техники трех поколений.

К первому поколению относятся автоматические телефонные станции декадно-шаговой системы (АТС ДШ) в процессе эксплуатации которых выявился ряд серьезных недостатков. К ним относятся:

- низкое качество обслуживания;

- невысокая надежность коммутационного оборудования;

- ограниченное быстродействие;

- наличие большого числа обслуживающего персонала;

- малая проводность линий.

Наличие этих недостатков явилось серьезным препятствием для значительного увеличения емкости ГТС и автоматизации телефонной связи.

Ко второму поколению систем коммутации относятся автоматические телефонные станции координатного типа (АТС КУ). Станции этого типа обладают рядом преимуществ по сравнению с АТС ДШ:

- лучшее качество разговорного тракта;

- уменьшение числа обслуживающего персонала;

- увеличение использования линий;

- увеличение проводности и доступности.

Однако, несмотря на эти улучшения АТС КУ все же имеют ряд недостатков, присущих АТС ДШ. Это и явилось предпосылкой для создания третьего поколения телефонных станций.

Третье поколение систем коммутации - квазиэлектронные и электронные телефонные станции. Квазиэлектронные станции устранили ряд недостатков присущих АТС ДШ и АТС КУ и используются во многих странах мира. Создание же полностью электронных систем стало возможным лишь после применения в них принципа коммутации информации в цифровом виде (импульсно кодовая модуляция). Цель создания нового поколения коммутационной техники на основе цифровых систем передачи (ЦСП) заключается в повышении гибкости и экономичности системы, сокращение затрат и трудоемкости эксплуатации, упрощение и удешевление в производстве, а так же предоставление новых видов услуг абонентам.

С

Лист



каждым годом требования к существующим телефонным сетям повышаются. Внедряются современные способы связи, вводятся новые дополнительные услуги.

Для улучшения качества обслуживания абонентов нужна замена морально и физически устаревшего коммутационного оборудования. Необходимым требованиям удовлетворяют электронные телефонные станции, которые благодаря способу построения и использованию современных технологий могут обеспечить максимум эффекта при минимуме эксплуатационных затрат.

Всем нам знакома ситуация, когда потенциальные клиенты годами ожидают установки телефона из-за отсутствия номеров, или постоянные жалобы абонентов на плохое качество обслуживания. Запуск в строй коммутационных систем нового поколения позволит решить не только эти, но и многие другие проблемы, а также существенно повысить доходы предприятия от предоставления услуг связи.

В данном дипломном проекте разработан план реконструкции станционных сооружений г. Советская Гавань и его района, рассмотрены вопросы замены устаревшего оборудования на современную систему коммутации SDX-100, технические характеристики вводимого оборудования, показаны способы связи объекта с остальными АТС города. Произведен расчет нагрузок, по результатам которого определен необходимый объем оборудования и его размещение на стативах и в автозале. Затронуты вопросы технической эксплуатации станции.

Кроме того, выполнено технико-экономическое обоснование проектируемой системы коммутации, произведен расчет основных экономических показателей, а также рассмотрены вопросы охраны труда.


.


1

Лист


ОСНОВНЫЕ ТЕНДЕНЦИИ РАЗВИТИЯ ГОРОДСКИХ ТЕЛЕФОННЫХ СЕТЕЙ


Телекоммуникации можно сравнить с кровеносной системой: пронизывая весь земной шар, они обеспечивают жизнедеятельность человека и общества в целом. ГТС является одной из важнейших частей телекоммуникаций.

Городская телефонная сеть состоит из комплекса сооружений (станционное оборудование, здание, линейные сооружения, абонентские устройства и др.), обеспечивающих телефонной связью абонентов города и прилегающих к нему пригородов.

В настоящее время разработаны новые принципы построения городских телефонных сетей, в основу которых положено объединение систем передачи и коммутации на основе импульсно-кодовой модуляции. Такое построение телефонных сетей называется единой системой «уплотнение – коммутация», а ГТС, построенные по этому принципу, называются интегральными телефонными сетями.

АТС прошли интересный эволюционный путь от первых машинных станций, через декадно-шаговые и координатные, которые пока обслуживают значительную часть номерной емкости в России, к квазиэлектронным и цифровым системам. Разработанные в 60–70-х годах цифровые АТС прошли 30 - летний период усовершенствования и на сегодня альтернативы не имеют. Модернизация и развитие телекоммуникационных сетей в мире и России осуществляется сейчас только на цифровом оборудовании. Причем глобальная тенденция заключается не просто в замене устаревшего аналогового оборудования. Речь идет о реструктуризации, главный смысл которой состоит в упрощении сети. Постоянное развитие сети, внедрение нового оборудования различных типов и классов и расширение спектра предлагаемых услуг привели к тому, что телефонная сеть приобрела слишком сложную структуру. Упрощение позволит снизить расходы на управление, эксплуатацию и техническое обслуживание сети и повысить эффективность ее работы. Ключевую роль в этом процессе играют системы коммутации.

Современные АТС — это не просто большие телефонные станции, формирующие номерную емкость страны или региона. Сегодня это мощные комплексы, способные обрабатывать огромные объемы информации, которая уже не ограничивается голосом, но включает в себя и данные и изображение. Таким образом, современная АТС не может описываться термином электронная или цифровая, это мультимедийная система, составляющая базу для построения мультимедийной телекоммуникационной сети.

В

Лист


настоящее время в России, как и во всем мире наблюдается информационный бум и объем информации, передаваемой по коммутируемым (в том числе и телефонным) каналам связи, сильно возрастает и, поэтому, возникает необходимость в коммутационном оборудовании, которое обеспечивало быстрое и качественное соединение абонентов и соответствовало бы современным стандартам на коммутацию цифровых каналов передачи.

В начале 1997 года Министерством Связи был издан приказ «О мерах по защите интересов российских производителей телекоммуникационного оборудования», в первом пункте которого говорится: «Предприятиям связи на сети общественного пользования преимущественно применять коммутационное оборудование отечественного производства, в том числе и производимых на совместных предприятиях».

Сейчас фирмы-производители ведут широкие исследовательские и опытно-конструкторские работы по созданию электронных систем коммутации для передачи телефонной и телеграфной информации, данных и так далее в электронных автоматических телефонных станциях с временным разделением каналов, что позволяет одновременно устраивать несколько соединений через один и тот же коммутационный элемент. Это приводит к повышению использования оборудования коммутационного поля, а, следовательно, к улучшению экономических показателей при сохранении требуемого качества передачи информации. Электронные автоматические телефонные станции с цифровым коммутационным полем, построенные по принципу преобразования сигналов в форме импульсно-кодовой модуляции (ИКМ), являются основой для организации интегральных цифровых сетей связи. То есть систем коммутации, в которых аппаратура коммутации и передачи выполнена на единых принципах и единой элементной базе, а все виды информации передаются по сети в единой цифровой форме.

В настоящее время все более широкое распространение получают цифровые сети построенные по кольцевому принципу, где передача информации происходит в одном направлении, что позволяет сократить затраты на прокладку магистральных кабелей и предоставляет возможность наращивания сетей, а также объединить несколько низкоскоростных потоков в один высокоскоростной.

Большое изменение претерпел подход к так называемой “последней миле”, т.е. участку который непосредственно подключает абонента к системе коммутации. Использование медных проводников в этом случае становится не рентабельным из-за своей высокой цены и низкой надёжности. Появилась тенденция приближать коммутационное оборудование как можно ближе к пользователю. Для этого используются мультиплексоры или как их ещё называют, выносные концентраторы, которые позволяют упростить построение сети и сэкономить на линейных сооружениях.

Сейчас в рамках телефонной сети общего пользования происходит развитие так называемых интелектуальных услуг. Их предоставление обеспечивается программно-аппаратным комплексом компьютерно-телефонной обработки вызовов. На практике это означает, что пользователи смогут обращаться к службам типа "800" и "900", широко распространенным в развитых странах. Подобные службы позволяют получать любые виды справочной информации из специализированных баз данных, оплачивать соединение дебитными и кредитными карточками (в том числе за счет вызываемого абонента), строить корпоративные сети различных видов, организовывать конференц-связь, пользоваться голосовой и электронной почтой и многое другое. Еще одно направление развития телефонной сети общего пользования — ее интеграция с сетью радиотелефонию.

На основе всего изложенного выше можно выделить следующие тенденции развития городских телефонных сетей:

- использование цифровых систем коммутации;

- использование волоконно-оптических линий связи;

- использование выносных концентраторов;

- построение сети по кольцевому принципу;

- построение цифровой сети на базе ГТС;

- объединение ГТС с сетями беспроводного доступа;

- предоставление населению “интеллектуальных услуг”;

- обеспечение взаимодействия с глобальными сетями (Интернет).

Лист



2 ХАРАКТЕРИСТИКА СУЩЕСТВУЮЩЕЙ ГТС г. СОВГАВАНЬ


2.1 Экономико – географическая характеристика г.Совгавань


Город Советская Гавань расположен на крайнем Юго-востоке нашей страны, на побережье Татарского пролива, в месте выхода к нему железнодорожной магистрали. В настоящее время построена автомагистраль Ванино – Лидога связывающая город с краевым центром. Действует паромная переправа на остров Сахалин.

Существующая городская застройка состоит из отдельных обособленных районов: Лососина, Центр, 5 квартал, Лесозавод и другие, между которыми имеются свободные территории. Подобное расположение микрорайонов требует использования в каждом из них своей подстанции или выносного концентратора.

Город застроен 3, 5, 9 этажными жилыми и административными зданиями и деревянными 1-2 этажными домами.

Основными транспортными магистралями являются: ул. Ленина, Киевская, Советская, Пионерская. Основной вид городского пассажирского транспорта – автобус.

Районы многоэтажной застройки характеризуются хорошей степенью благоустройства и озеленения, насыщены подземными коммуникациями.

На территории города расположены два судоремонтных завода, имеющие свои УАТС, колбасный и молочный заводы, горпищекомбинат, лесообрабатывающие предприятия. В последнее время быстрыми темпами развиваются порты г. Советская Гавань.

Советско-Гаванский район приравнен к районам крайнего севера. Зимы снежные, ранние, характеризуются очень низкими температурами. Летом часто бывают резкие смены погоды. Климатические условия района предъявляют жесткие требования к используемым помещениям и оборудованию.

Грунты на территории города относятся к 2, 3 и 4 строительным категориям. Часто встречается разрушенная скальная порода.

Глубина промерзания грунта в среднем составляет 1.8-2 м.

Грунтовые воды имеют незначительную химическую активность и ограниченное распространение.


2.2 Характеристика линейных и станционных сооружений ГТС г. Совгавань


До настоящего времяни население, промышленные предприятия и организации г. Советская Гавань обеспечивались телефонной связью от:

  • АТС-3 ёмкостью 2000 номеров;

  • АТС-6 ёмкостью 2100 номеров (п. Заветы Ильича).

А также ряда мелких АТС типа УАТС-49, АТСК-50/200, АТСК- 100/2000, ПС-МКС-100, ПСК-1000, а также сельских и ведомственных АТС общей ёмкостью порядка 6000 номеров.

Существующая АТС-3 смонтирована из оборудования декадно-шаговой системы типа АТС- 47 и АТС- 54, которое размещается в приспособленном помещении жилого дома.

Нумерация абонентских линий – пятизначная, оборудование МТС находится в отдельном здании.

Абонентские сети всех АТС построены по шкафной системе с применением зон прямого питания. Магистральные сети выполнены кабелями марки ТПП и бронированными кабелями марки ТБ, проложенными в грунте. Распределительные сети представлены бронированными и подвесными кабелями марки ТПВГ, ТГ, ТПП, ТРПКШ и др.

Межстанционная сеть построена по принципу “каждая с каждой”.

Техническое состояние действующих АТС таково, что они подлежат закрытию. Существующее оборудование декадно-шаговой системы морально устарело, физически изношено, имеет низкое качество связи, технически не может обеспечить внедрение современных видов связи и дополнительных телефонных услуг. Нет возможности его расширения. По этим причинам настоящим проектом предусматривается замена существующего оборудования на новое, с возможностью дальнейшего расширения при меньших эксплуатационных затратах.

Связь абонентов со спецслужбами организована через разнесённый узел спецслужб, оборудование которого установлено на АТС-3 и АТС-6. Для выхода к узлу спецслужб (УСС) предусмотрен индекс “0”.

Связь с АМТС г. Советская Гавань осуществляется через декадно-шаговый межгорузел (МГУ) по аппаратуре К-60. Между АТС и АМТС имеются два вида соединительных линий: ЗСЛ (заказные соединительные линии) и СЛМ (соединительные линии междугородние). ЗСЛ служат для установления междугороднего соединения через автоматическое коммутационное оборудование АМТС. СЛМ служат для установления входящих междугородних соединений. Для автоматического междугороднего соединения предусмотрен индекс “8”.

Сельские и учрежденческие АТС включались по физическим соединительным линиям в АТС-3 и АТС-6.


2.3 Анализ характеристик современных цифровых систем коммутации.

Обоснование выбора системы коммутации


При проектировании новой АТС практически всегда ставится вопрос о выборе оборудования.

В настоящее время из-за большой насыщенности рынка телекоммуникаций различными системами, имеющими примерно одинаковые технические характеристики, проблема выбора перестает быть чисто технико-экономической задачей и приобретает компонент, определяемый политикой в отношении поставщиков.

Согласно нормам ОГСТфС, большие электронные станции могут использоваться для различных целей. Они способны работать как автоматические междугородные телефонные станции (АМТС) и узлы автоматической коммутации (УАК) всех типов и должны удовлетворять достаточно широкому спектру требований.

Станции должны выдерживать нагрузку от 3 тыс. Эрл, а оконечная или транзитная междугородная станция – не менее 25 тыс. Эрл. К коммутационному полю станции также предъявляются определенные требования – выдерживать нагрузку минимум 0,8 Эрл на соединительную и 0,2 Эрл на абонентскую линию, обеспечивать полную доступность входов и выходов. Для случаев, когда нагрузка входящих и исходящих линий превышает 0,8 Эрл, неплохо иметь возможность использования внутренних промежуточных трактов для обслуживания потока вызовов. Это позволяет "экономить" пучки каналов и передающие устройства, не являющиеся оборудованием АТС.

В нашей стране использование такого оборудования регулируется двумя приказами Министерства связи РФ.

Приказ № 8 от 14.01.97 "О мерах по защите интересов российских производителей телекоммуникационного оборудования" предписывает применять коммутационное оборудование преимущественно отечественного производства, в том числе продукцию совместных предприятий ("Интел", "Камател", "Искрауралтел"). Применение импортного коммутационного оборудования разрешается только "при расширении существующих сооружений с целью использования возможностей программной продукции и, в исключительных случаях, если невозможно использовать отечественное оборудование и при наличии письменного заключения (разрешения) УЭС Минсвязи России".

Положение № 3194 от 26.06.96 "О порядке организационно-технического взаимодействия операторов телефонных сетей связи общего пользования на территории Российской Федерации" содержит перечень импортного коммутационного оборудования, разрешенного к применению в местных телефонных сетях РФ. Упоминаются городские станции AXE-10 (Ericsson), EWSD (Siemens), S-12 (Alcatel), Si-2000 (Iskratel), 5ESS (Lucent Technologies), UT10 (ItalTel), TDX-1B, SDX-100 (Samsung), DX-200 (Nokia), NEAX-6 (NEC) и DMS-100 (Nortel). В каждом регионе, области, республике допускается использование только одного или двух типов станций.

Несмотря на то, что АТС, в общем, являются однотипным оборудованием, конкретные модели станций имеют некоторые особенности.

Таблица 2.1 - Некоторые характеристики АТС

Показатели КВАНТ-Ц AXE-10 S-12 EWSD SDX-100
Максимальная ёмкость 20000 40000 100000 250000 100000
Нагрузка на одну линию 0,8 0,65 0,3 0,15 0,7
Максимальная нагрузка 16000 20000 35000 25200 27000

Количество вызовов в ЧНН


600000 1500000 2000000 2000000 1000000

Квант-Ц. Оборудование цифровой системы коммутации предназначено для работы в качестве городской, сельской, учережденческой станции, а также узла автоматической коммутации.

“Квант-Ц” обеспечивает взаимодействие с однотипными и со всеми типами АТС и АМТС, установленными на сети. Возможна работа на телефонных сетях с открытой и закрытой системами нумерации при любой значности номера с восстановлением и гашением цифр принимаемого и выдаваемого номера. При этом обеспечивается функционирование по системе с автоматическим определением номера и с набором собственного номера.

АТСЭ обеспечивает организацию целого ряда ДВО. Техническое обслуживание производится контрольно-корректирующим методом. Надёжность работы станции обеспечивается резервированием основных функциональных узлов.

Alcatel S12.Используется полностью распределенное управление, каждая функция выполняется только своим микропроцессором. Элементы управления организованы в две группы. Первая содержит терминальные элементы, которые обслуживают абонентский блок на 128 комплектов аналоговых соединительных линий или 32-канальный модуль цифровых трактов. Во вторую группу входят дополнительные элементы управления.

Станция специально сертифицирована (спецификация S900) для эксплуатации в качестве коммутатора сотовой сети стандарта GSM. В ее состав входит универсальный терминал эксплуатации и техобслуживания (ТЭТ), работающий на собственной платформе.

В зависимости от числа соединительных линий станция занимает следующую площадь: 2 тыс. линий – 15 м2; 20 тыс. линий – 37 м2; 100 тыс. линий – 110 м2.

Общее количество типов печатных плат – 29, типов стативов – 4. Комплект поставки емкостью 10 тыс. номеров состоит из 9 стативов и потребляет 9 кВт электроэнергии.

Siemens EWSD.Как утверждается в материалах компании, станция предоставляет услуги в соответствии с оригинальной концепцией "Visin O.N.E.". Первая из таких станций введена в эксплуатацию в 1981 г. В 1987 г. на ее базе начали предоставлять услуги ISDN, а в 1992 г. в EWSD была реализована поддержка ATM и широкополосного ISDN.

Обеспечивается наращивание до любой емкости и пропускной способности. Внутрисистемная передача данных происходит со скоростью 2,5 Гбит/с. Станция позволяет организовать до 300 рабочих мест операторов ручной коммутации.

В ближайшем будущем Siemens собирается реализовать возможность организации абонентских шлейфов на оптическом кабеле и получить для станции сертификат коммутатора сотовой телефонии. Компания ориентируется на изготовление станций и их компонентов в тех странах, где будет осуществляться их эксплуатация.

Ericsson AXE-10.Станция очень легко наращивается с помощью простого добавления блоков и управляющих устройств.

Структура управления – двухуровневая. Верхний уровень в зависимости от конфигурации станции образуют 1–8 центральных процессоров, нижний – региональные процессоры, работающие в режиме распределения нагрузки. Все центральные процессоры можно заменять даже в процессе эксплуатации станции. Более того, любые модификации осуществляются без отключения телефонной станции. Имеются три типа процессоров – один простой и два увеличенной производительности.

Вместо обычных стативов применяются горизонтальные магазины, представляющие собой блоки с кабелями подключения и зашитыми в них проверочными тестами. Задние панели аппаратных шкафов не содержат никаких межмагазинных соединений, поэтому шкафы можно устанавливать "спина к спине", экономя место.

AXE-10 часто используется в качестве коммутатора сотовой телефонии, обеспечивающего роуминг для систем стандартов NMT, TACs, AMPS, D-AMPS, GSM, PDC. Поддерживаются специфические услуги роуминга, такие как передача управления вызовом на другой коммутатор.

Рабочее место телефониста, организуемое через встроенную локальную сеть, обеспечивает до 60 функций. Телефонисты способны исполнять обязанности, как операторов, так и информаторов. Станцию можно применять как обучающую или испытательную систему; для тестирования используются предварительно записанные варианты трафика.

SDX-100. SDX-100 представляет собой многофункциональную электронную коммутационную систему, предназначенную для работы с ISDN. Она может использоваться как локальная, локально/тандемная или междугородняя коммутационная система.

В основу проектирования системы SDX-100 был положен принцип открытой архитектуры, что обеспечивает гибкость и модульность внесения дополнительных усовершенствований.

Кроме того, в системе SDX-100 были использованы также и иные концептуальные решения, в частности:

-гибкость, обеспечивающая добавление новых функций;

-постепенный охват коммутационных систем, способных обеспечить функции широкодиапазонного ISDN;

-линейность стоимости расширения системы и ее сопровождения и исправления;

-большая мощность обработки вызовов для больших городов;

-высокая производительность и надежность;

-программное обеспечение, простое в использовании и сопровождении;

-

Лист


использование оптоволоконных технологий.

Доступ, модификация, управление и внесение изменений в данные системы SDX-100 осуществляется через доступ к основной памяти СУБД. Для большей надёжности системы предусмотрено дублирование основных узлов.

Система SDX-100 обеспечивает локальную, транзитную и междугороднюю коммутацию. В системе может использоваться RASM (Коммутационный модуль удалённого доступа), обрабатывающий до 16384 удалённых абонентов, а также RSM (Удаленный абонентский модуль) обрабатывающий до 512 абонентов. RASM может работать в режиме замкнутой нагрузки, т.е. в случае потери связи с опорной станцией он продолжает выполнять свои функции. RSM без взаимодействия с опорной станцией работать не может.


Рассматривая технические характеристики различных систем коммутации, ясно видно, что по своим возможностям они очень близки. По этому при выборе коммутационной системы необходимо особое внимание уделять местным условиям и финансовому положению предприятия.

Географическое положение и разбросанность микрорайонов города Советская Гавань друг от друга, определяет потребность в такой системе коммутации, которая обеспечивала бы построение ГТС с минимумом затрат.

Система SDX-100 полностью удовлетворяет этим требованиям. Имея два вида выносных концентраторов, она позволяет гибко использовать свои ресурсы. Эта станция обладает высокой надёжностью благодаря дублированию всех основных функциональных узлов, простотой и качеством обслуживания. Данная коммутационная система реализует возможность расширять абонентскую сеть до 100 тысяч абонентов, что в масштабах района более чем достаточно.

Являясь полностью цифровой системой она позволяет создавать на своей базе различные сети (цифровые, беспроводного доступа и т. д.). Программное обеспечение дает возможность предоставления населению дополнительных услуг в широком диапазоне.

Технические параметры и построение станции позволяют снизить затраты на её обслуживание. Малый объем оборудования приводит к уменьшению занимаемой площади помещений. Модульное построение станции, использование современных технологий, система сигнализации обеспечивают простоту эксплуатации, снижают количество необходимого обслуживающего персонала.

На основании всего изложенного выше видно, что используя систему SDX-100 существует реальная возможность добиться оптимального соотношения цена/качество, т.е. с наименьшими материальными затратами реконструировать станционные сооружения городской телефонной сети.


2.4 Исходные данные к реконструкции ГТС города Советская Гавань


Реконструкция сети проводится на основе выбранного оборудования цифровой системы коммутации SDX-100.

Согласно заданию, общая емкость 10660 номеров реконструируемой ГТС распределится следующим образом:

- опорная АТСЭ емкостью 4516 номеров, в том числе 21 таксофонов, с размещением оборудования на втором этаже здания РУС-3;

- выносная подстанция ПСЭ-40 емкостью 256 номеров, в том числе 2 таксофона, с размещением оборудования в специально выделенном помещении в 4-ом микрорайоне;

- выносная подстанция ПСЭ-41 емкостью 1024 номера, в том числе 5 таксофонов, с размещением оборудования в помещении ПС-47, по адресу ул. Ленина,21;

- выносная подстанция ПСЭ-42 емкостью 1024 номера, в том числе 5 таксофонов, с размещением оборудования на площадях УПТС-32, по адресу ул. Пугачёва, 9;

- выносная подстанция ПСЭ-43,44 емкостью 2048 номеров, в том числе 10 таксофонов, с размещением оборудования на освобождаемых площадях автозала АТСШ-6;

- выносная подстанция ПСЭ-45 емкостью 256 номеров, в том числе 2 таксофона, с размещение оборудования в помещении ПС-68, посёлок Гатка;

- выносная подстанция ПСЭ-46 емкостью 1024 номера, в том числе 5 таксофонов, с размещением оборудования в помещении существующей АТСК-100/2000 в посёлке Лососина;

- выносная подстанция ПСЭ-48 емкостью 256 номеров, в том числе 2 таксофона, с размещение оборудования в помещении ПС-63, посёлок Бяудэ;

- выносная подстанция ПСЭ-49 емкостью 256 номеров, в том числе 2 таксофона, с размещением оборудования в помещении существующей АТСК-100/2000 в посёлке Лесозавод.

На основе статистических данных, нагрузка замыкаемая внутри станций будет равна:

  • для РАТС 4,5,9 - 50 процентов;

  • для ПСЭ 41;42;46 - 6 процентoв;

  • для ПСЭ 43-44 - 5 процентов.

Выносные подстанции ПСЭ 40,45,48,49 проектируются на базе удалённого абонентского модуля (УАМ), а ПСЭ 41,42,43-44,46 удалённой подсистемы доступа (УПДМ).

АТС-3 (Оборудование АТС-47), АТС-72 (Оборудование УАТС-49), УПТС-32 (оборудование АСТК 50/200), УПТС-31,46,47 (оборудование АТСК-50/200), УПАТС-30 (оборудование АТСК-50/200), УПТС-39 (оборудование АТСК-50/200), и АТС-6 закрываются с переключением абонентов на проектируемую АТСЭ.

На базе АТСЭ-4,9 организуется УССЭ. Существующий УСС декадно-шагового типа, расположенный на АТСШ-3, закрывается.

Связь АТСЭ с ПСЭ-40,41,42,45,46,49 организуется по волоконно-оптическому кабелю с применением аппаратуры ИКМ. С
вязь проектируемой АТСЭ с ПСЭ 43-44 и ПСЭ 48 организуется по трактам РРЛ.

В качестве оконечного оборудования АЦП, для включения УПТС, используются блоки ОГМ.



3 РАСЧЁТ ИНТЕНСИВНОСТИ ТЕЛЕФОННОЙ НАГРУЗКИ НА ГТС


3.1 Разработка функциональной схемы построения ГТС


3.1.1 Функциональная схема ГТС


Станционные сооружения городской телефонной сети города Советская Гавань реконструируются на основе оборудования цифровой системы коммутации SDX-100. Телефонная сеть не районированная, будет построена по радиальному принципу (звезда). Имеющиеся подстанции и РАТС координатных и декадно-шаговых типов закрываются с переключением абонентов на проектируемую АТСЭ. Нумерация пятизначная, начинается с индексов “4,5”, для связи с УПАТС используется индекс “9”. На сети будут установлены:

- опорная станция РАТС 4,5,9;

- выносные концентраторы ПСЭ 40; ПСЭ 41; ПСЭ 42; ПСЭ 43-44; ПСЭ 45; ПСЭ 46; ПСЭ 48; ПСЭ 49.

В опорную станцию включены три учережденческие АТС:

  • УПАТС 91; 95; 97-98.

Нумерация абонентских линий на проектируемой ГТС представлена в таблице 3.1.

Таблица 3.1- Нумерация на сети

Номер АТС Тип АТС Ёмкость Код

Нумерация

РАТС 4,5,9 SDX-100 4516

4,5,9

5xxxx

ПСЭ 40 УАМ 256 40

40xxx

ПСЭ 41 УПДМ 1024 41

41xxx,470xx

ПСЭ 42 УПДМ 1024 42

42xxx,471xx

ПСЭ 43-44 УПДМ 2048 43,44

43xxx,44xxx,472xx

ПСЭ 45 УАМ 256 45

45xxx

ПСЭ 46 УПДМ 1024 46

46xxx,473xx

ПСЭ 48 УАМ 256 48

48xxx

ПСЭ 49 УАМ 256 49

49xxx

УПАТС 91 АТСК 100/2000 400 91

91xxx

УПАТС 95 АТСК 100/2000 400 95

95xxx

УПАТС 97-98 КВАНТ 2048 97,98

97xxx,98xxx,991xx

В случае выхода за пределы выше приведённой нумерации, по мере наращивания абонентской сети, для ПСЭ можно использовать 47 тысячу, т.е. нумерацию 47000-47999.

Связь проектируемой РАТС с выносными ПСЭ 41, 42, 45, 46 организуется по волоконно-оптическому кабелю с применением аппаратуры ИКМ-120-5.

Связь проектируемой РАТС с ПСЭ 43-44 и с ПСЭ 45 организуется по трактам РРЛ “ РАДАН-МГ”.

Для организации связи с УПАТС 95, 97-98 используются 2-проводные физические линии, с УПАТС 91 “РАДАН-МГ”. В качестве оконечного оборудования АЦП, для включения УПАТС, используется оборудование гибкого мультиплексирования (ОГМ).

На базе АТСЭ-4,5,9 организуется узел спецслужб (УССЭ). Для выхода к узлу спецслужб (УСС) сохраняется предусмотренный ранее индекс “0”.

Связь с АТСМ устанавливается по 2-проводным физическим СЛ с использованием оборудования ОГМ. Для автоматического междугороднего соединения предусмотрен индекс “8”. Междугородняя нумерация от 2 до 14 знаков после набора индекса “8” и принятия второго зуммера ответа станции.

Функциональная схема проектируемой ГТС г представлена на листе .


3.1.2 Структурная схема проектируемой системы коммутации


На ГТС города Советская Гавань будет использоваться цифровая электронная АТС SDX-100.

Станция включает следующие в себя основные подсистемы:

- ASS-S (подсистема доступа абонентского интерфейса - ПАИ). Один модуль абонентского интерфейса обеспечивает подключение до 16 тысяч аналоговых абонентских линий, выполняя аналого-цифровое преобразование, временное уплотнение цифровых пользовательских каналов, их соединение с центральным полем коммутации по звену оптической связи, обеспечивает проключение внутримодульных соединений за исключением трансляции номера, начинает и завершает межмодульное соединение. В подсистеме предусмотренно подключение цифровых абонентских линий.

- ASS-T (подсистема доступа межстанционного интерфейса - ПМИ). Один модуль рассчитан на подключение 64 ИКМ-трактов, обеспечивая соединение 1920 межстанционных пользовательских каналов с центральным полем коммутации по звену оптической связи и функции сигнального обмена для взаимодействия с другими системами коммутации.

- ASS-G (подсистема доступа глобального обслуживания - ПГО). Модуль устройств глобального обслуживания обеспечивает установление многосторонних соединений для реализации услуг конференц-связи и подключение третьего абонента к разговору, а также содержит блок автоинформаторов с фиксированной записью. Модуль имеет оборудование тестирования станционных каналов и может выполнять тестирование 4 каналов одновременно.

- CCS (подсистема общего управления - ПОУ). Не участвуя непосредственно в процессе обработки соединения, эта подсистема создаёт условия для поддержания работоспособности системы коммутации путём контроля и отображения всех её ресурсов, а также обеспечивает программные и аппаратные средства интерфейса “ человек-машина” для ввода, отображения, изменения и хранения полупостоянных данных в процессе эксплуатации системы, и выполнения большинства процедур ТО. В подсистеме также находится пространственный коммутатор, выполняющий функции группового искания (ЦКП ГИ).

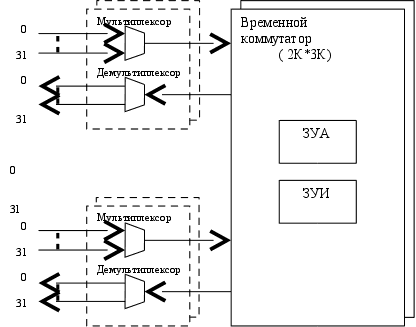

Коммутационное поле построено по схеме В-П-В. В случае установления соеденения внутри подсистемы, коммутация осуществляется временным коммутатором данной подсистемы. Если вызов исходящий, то задействуется ЦКП ГИ. Структура коммутационного поля представлена на листе .

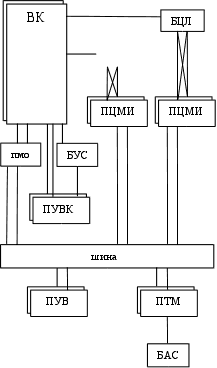

Система управления SDX-100 реализована в виде распределённой многопроцессорной структуры, имеющей два уровня управления. Процессоры высокого уровня принимают логические решения, связанные с обработкой соединений, основанные на анализе принятых из сети сообщений и полупостоянных данных, заложенных в систему оператором. Основная задача процессоров низкого уровня управления- освобождение процессоров высокого уровня от выполнения простых, не требующих анализа, функций контроля, записи и считывания в реальном масштабе времени. Взаимодействие процессоров осуществляется по шинам межпроцессорного обмена.

Программное обеспечение строится на функционально независимых блоках. В зависимости от предназначения блока, определяются такие его параметры, как дизайн, реализация, изменения и расширения.

Взаимодействие оператора с системой осуществляется с помощью группы устройств ввода/вывода, в которую входят видеотерминалы (консоли), принтеры и панели аварийной сигнализации.

В состав оборудования SDX-100 входят удалённые концентраторы, применение которых во многих случаях существенно снижает затраты на строительство абонентской сети.

Модуль удалённой подсистемы доступа (УПДМ), рассчитанный на подключение до 16 тысяч АЛ или 64 ИКМ-трактов, предназначен для концентрации нагрузки удалённых групп абонентов или подключения межстанционных каналов и передачи для дальнейшей обработки в опорную станцию по цифровым системам передач. В случае потери связи с опорной станцией, имеет возможность обрабатывать внутренние соединения.

Удалённый абонентский модуль (УАМ), рассчитан на подключение 512 АЛ или 4 ИКМ-трактов. Однако он не обладает возможностью внутреннего проключения соединения и сохраняет свои функциональные возможности только при связи с опорной станцией.

Структурная схема системы коммутации SDX-100, в конфигурации необходимой для реконструкции, представлена на рисунке 3.1 .


3.2 Расчёт поступающей нагрузки


Возникающую нагрузку создают вызовы (заявки на обслуживание), поступающие от абонентов (источников) и занимающие на некоторое время различные соединительные устройства станции.

Согласно ведомственным нормам технологического проектирования (ВНТП 112-92) [4] следует различать три категории (сектора) источников: народнохозяйственный сектор, квартирный сектор и таксофоны.

При этом интенсивность местной возникающей нагрузки может быть определена, если известны следующие её основные параметры:

- Nнх , Nкв и Nт - число телефонных аппаратов народнохозяйственного сектора, квартирного сектора и таксофонов;

- Cнх, Cкв, Cт - среднее число вызовов в ЧНН от одного источника i-й категории;

- Tнх, Tкв, Tт - средняя продолжительность разговора абонентов i-й категории в ЧНН;

- Pp - доля вызовов закончившихся разговором.

Структурный состав источников, то есть число аппаратов различных категорий задан условными данными для проектирования и показан в таблице 3.2.


Таблица 3.2- Структурный состав абонентов

АТС

ТАкв

ТАнх

Т

РАТС 4,5,9

4000

495

21

ПСЭ 40;45;48;49

224

30

2

ПСЭ 41;42;46

970

49

5

ПСЭ 43-44

1789

249

10


Интенсивность возникающей местной нагрузки источников i-й категории, выраженная в эрлангах, определяется формулой:


Ci . Ni . ti

Ai = , Эрл (3.1)

3600


где ti - средняя продолжительность одного занятия.


ti = wi . Pp . (tсо+ n . tн + tу + tпв +Ti ) , с (3.2)


где wi – коэффициент, учитывающий продолжительность занятия приборов вызовами, которые не закончились разговорами.

Продолжительность отдельных операций по установлению связи, входящих в формулу (3.2), принимают следующий вид:

- tсо, время слушания сигнала ответа станции, 3с;

- n . tн, время набора n знаков номера с дискового ТА , 1,5 . n с;

- tпв, время посылки вызова вызываемому абоненту при состоявшемся разговоре

, 7 - 8 с.

Перед реконструкцией на сети могли использоваться только аппараты с дисковым номеронабирателем, поэтому при расчётах будем использовать n . tн =1,5 . n, с .

Время установления соединения tу с момента окончания набора номера до подключения к линии вызываемого абонента зависит от вида связи, способа набора номера и типа станции, в которую включена требуемая линия. Так как на сети используется только одна система коммутации SDX100, то для внутристанционной связи tу = 0,5с. Коэффициент wi учитывает продолжительность занятия приборов вызовами, не закончившихся разговором (занятость, неответ вызываемого абонента, ошибки вызывающего абонента). Его величина в основном зависит от средней длительности разговора Ti и доли вызовов закончившихся разговором Pp.

Таким образом, возникающая местная нагрузка от абонентов различных категорий, включенных в проектируемые станции, определяется равенством:


Аобщ = Анх + Акв + Ат , Эрл (3.3)


В таблице 3.3 указаны средние значения основных параметров нагрузки для всех категорий абонентов.


Таблица 3.3- Средние значения основных параметров нагрузки

Категории аппаратов

Ci

Тi,c

Рp,%

Wi

ti

Квартирные

1,1

110

50

1,185

76,14

Учережденческие

3,5

85

50

1,23

63,65

Таксофоны

8

110

50

1,185

76,14


Для квартирных абонентов

Средняя продолжительность одного занятия, определяемая по формуле 3.2:


tкв. = wкв . Pp . (tсо+ n. . tн + tу + tпв +Tкв) =1,185 . 0,5 . ( 3 + 51,5 + 0,5 + 7,5 + 110 ) =

= 76,14 с


Коэффициент wi кв , значение средней длительности разговора Tкв, доля вызовов, закончившихся разговором Pp приведены в таблице 3.2, и взяты из [4].

Для учрежденческих абонентов (абонентов народно - хозяйственного сектора)


tуч = wуч . Pp . (tсо + n . tн + tу + tпв +Tуч)= 1,23 . 0,5 . (3 + 5 . 1,5 + 0,5 + 7,5 +85)= 63,65 с


Для таксофонов.


tт = wт . Pp . (tсо + n.tн + tу + tпв +Tт) = 1,185 . 0,5 . (3 + 5 . 1,5 + 0,5 + 7,5 + 110) = 76,14 с


При расчёте исходящих нагрузок от различных АТС необходимо учитывать, что какой-то процент нагрузки замыкается внутри этих станций, без занятия разговорных трактов к ЦКП ГИ (внутристанционные вызова).

Доля исходящей нагрузки ПСЭ и РАТС в процентном отношении к общей создаваемой нагрузке представлены в таблице 3.4.

Таблица 3.4- Процент исходящей нагрузки

АТС

РАТС

ПСЭ 41

ПСЭ 42

ПСЭ 43-44

ПСЭ 46

Исходящая нагрузка, %

50

94

94

85

94

Исходящая нагрузка определяется по формуле:


Аисх мест = ИН % . Аобщ , Эрл , (3.4)

100 %


Авн = Аобщ - Аисх мест , Эрл , (3.5)


Аисх = Аисх мест + А мг , Эрл , (3.6)


Аисх мг = а зсл . (Nкв + Nнх) , Эрл (3.7)


где ИН - доля исходящей нагрузки, % ;

Авн – нагрузка замыкающаяся внутри станций, Эрл.;

а зсл – удельная нагрузка на заказно-соеденительные линии (ЗСЛ)

от одного абонента и равна 0,0056 Эрл.

Используя формулы (3.1-3.7) определим исходящую нагрузку от АТС имеющихся на сети.


Для РАТС 4,5,9.

Согласно функциональной схеме SDX-100, УАМ включается в ступень ПАИ находящуюся на опорной станции и нагрузка возникающая на ПСЭ 40,45,48,49 проходит через коммутационное поле подсистемы АИ. Т.е. абоненты этих подстанций входят в состав абонентов опорной РАТС, что необходимо учитывать при расчётах.


Nкв = 4000 + 224 + 224 + 224 + 224 = 4896 ап.,

Nнх = 495 + 30 + 30 + 30 + 30 = 615 ап.,

Nт = 21 + 2 + 2 + 2 + 2 = 29 ап.,


Акв = 1,1 . 4896 . 76,1 = 113,8 Эрл ,

3600


Анх = 3,5 . 615 . 63,7 = 38,1 Эрл ,

3600


Ат = 8 . 29 . 76,1 = 5 Эрл ,

3600


Аобщ = 113,8 + 38,1 + 5 = 156,9 Эрл ,


Аисх мест = 50% . 156,9 = 78,45 Эрл ,

100 %


Авн = 156,9 – 78,45 = 78,45 Эрл ,


Аисх мг = 0,0056 . (615 + 4896) = 30,9 Эрл ,

Аисх = 78,45 + 30,9 = 109,4 Эрл ,


Для ПСЭ 41, 42, 46.


Акв = 1,1 . 970 . 76,1 = 22,6 Эрл ,

3600


Анх = 3,5 . 49 . 63,7 = 3 Эрл ,

3600


Ат = 8 . 5 . 76,1 = 0,8 Эрл ,

3600


Аобщ = 22,6 + 3 + 0,8 = 26,4 Эрл ,


Аисх мест = 94% . 26,4 = 24,8 Эрл ,

100 %


Авн = 26,4 – 24,8 = 1,6 Эрл ,


Аисх мг = 0,0056 (970 + 49) = 5,7 Эрл ,

Аисх = 24,8 + 5,7 = 30,5 Эрл


Для ПСЭ 43-44.


Акв = 1,1 . 1789 . 76,1 = 41,6 Эрл ,

3600


Анх = 3,5 . 249 . 63,7 = 15,4 Эрл ,

3600


Ат = 8 . 10 . 76,1 = 1,7 Эрл ,

3600


Аобщ = 41,6 + 15,4 + 1,7 = 58,7 Эрл ,


Аисх мест = 85% . 58,7 = 49,9 Эрл ,

100 %


Авн = 58,7 – 49,9 = 8,8 Эрл ,

Аисх мг = 0,0056 (1789 + 249) = 11,4 Эрл ,

Аисх = 49,9 + 11,4 = 61,3 Эрл


Полученные результаты сведём в таблицу 3.5.

Таблица 3.5 – Интенсивность исходящих нагрузок

Номер АТС

РАТС 4,5,9

ПСЭ 41

ПСЭ 42

ПСЭ 43-44

ПСЭ 46

Аобщ, Эрл

156,9

26,4

26,4

58,7

26,4

Аисх мест

78,45

24,8

24,8

49,9

24,8

Авн

78,45

1,6

1,6

8,8

1,6

Аисх мг, Эрл

30,9

5,7

5,7

11,4

5,7

А исх, Эрл

109,4

30,5

30,5

61,3

30,5


3.3 Расчёт межстанционной нагрузки


      1. Расчёт интенсивностей нагрузок между проектируемой РАТС и УПАТС


Абоненты УПАТС делятся на две категории: с повышенной нагрузкой (административный сектор) и абоненты народнохозяйственного сектора. Процент абонентов с повышенной нагрузкой равен 5% для УПАТС промышленных предприятий. Право внешней связи имеют все абоненты. Распределение структурного состава абонентов произведено в таблице 3.6.

Таблица 3.6- Структурный состав абонентов УПАТС

Наименование УПАТС

Тип УПАТС

Место установки

Число аб-ов

Структурный состав аб-тов

Адм. %

Н/х %

Na

Nнх

УПАТС 91

АТСК 100/2000

ГРЭС

400

5

95

20

380

УПАТС 95

АТСК 100/2000

Завод

400

5

95

20

380

УПАТС 97-98

КВАНТ

Завод

2048

5

95

102

1946

Связь УПАТС и РАТС осуществляется по односторонним соединительным линиям. Нагрузки на этих линиях определяются следующими формулами.


Аи мест = а иа . Nа + а ин . Nн , Эрл , (3.8)

Асп = а сп . (Nа + Nн) , Эрл , (3.9)

Аисх утс = Аи мг + Асп + Аи мест , Эрл , (3.10)

Аи мг = а иа мг . Nа + а ин мг . Nн , Эрл (3.11)


где А исх утс – полная исходящая нагрузка от абонентов УПАТС;

А и мг - исходящая междугородняя нагрузка от абонентов УПАТС;

А сп - нагрузка от абонентов УПАТС к УСС;

А и мест - исходящая местная нагрузка от абонентов УПАТС;

Интенсивности удельных нагрузок к спецслужбам для абонентов УПАТС равны а сп = 0,0005. При наличии выхода на АМТС интенсивности удельных нагрузок равны:

а) для абонентов административного сектора:

- а иа мг = 0,005 Эрл ;

- а ва мг = 0,003 Эрл ;

б) для абонентов народно-хозяйственного сектора:

- а ин мг = 0,002 Эрл ;

- а вн мг = 0,001 Эрл .

Входящие нагрузки определяются следующим образом:


А вх мест = а ва . N а + а вн . N н , Эрл , (3.12)

А вх мг = а ва мг . N а + а вн мг . N н , Эрл (3.13)

где А вх мест – входящая местная нагрузка к абонентам УПАТС;

А вх мг - входящая междугородняя нагрузка к абонентам УПАТС.

Исходя из выше приведённых формул (3.8-3.13), произведём расчёты для УПАТС находящихся на сети.


УПАТС 91.

Для данной УПАТС:

  • а иа = 0,038 Эрл , а ва = 0,038 Эрл ;

  • а ин = 0,012 Эрл , а вн = 0,011 Эрл .


Аи мест = 0,038 . 20 + 0,012 . 380 = 5,32 Эрл ,

Асп = 0,0005 . (20 + 380) = 0,2 Эрл ,

Аи мг = 0,005 . 20 + 0,002 . 380 = 0,86 Эрл ,

А вх мест = 0,038 . 20 + 0,011 . 380 = 4,94 Эрл ,

А вх мг = 0,003 . 20 + 0,001 . 380 = 0,44 Эрл ,

Аисх утс = 0,86 + 0,2 + 5,32 = 6,38 Эрл


УПАТС 95.

Для данной УПАТС:

  • а иа = 0,038 Эрл , а ва = 0,038 Эрл ;

  • а ин = 0,012 Эрл , а вн = 0,011 Эрл.


Аи мест = 0,038 . 20 + 0,012 . 380 = 5,32 Эрл ,

Асп = 0,0005 . (20 + 380) = 0,2 Эрл ,

Аи мг = 0,005 . 20 + 0,002 . 380 = 0,86 Эрл ,

А вх мест = 0,038 . 20 + 0,011 . 380 = 4,94 Эрл ,

А вх мг = 0,003 . 20 + 0,001 . 380 = 0,44 Эрл ,

Аисх утс = 0,86 + 0,2 + 5,32 = 6,38 Эрл


УПАТС 97-98.

Для данной УПАТС:

  • а иа = 0,033 Эрл , а ва = 0,047 Эрл ;

  • а ин = 0,012 Эрл , а вн = 0,013 Эрл.


Аи мест = 0,033 . 102 + 0,012 . 1946 = 26,7 Эрл ,

Асп = 0,0005 . (102 + 1946) = 1 Эрл ,

Аи мг = 0,005 . 102 + 0,002 . 1946 = 4,4 Эрл ,

А вх мест = 0,047 . 102 + 0,013 . 1946 = 30 Эрл ,

А вх мг = 0,003 . 102 + 0,001 . 1946 = 2,15 Эрл ,

Аисх утс = 4,4 + 1 + 26,7 = 32,1 Эрл


Результаты расчёта интенсивностей исходящих нагрузок сведены в таблицу 3.7.

Таблица 3.7- Исходящие нагрузки

УПАТС

Na

Аи мест

А сп

А и мг

А исх утс

91

20

380

5,32

0,2

0,86

6,38

95

20

380

5,32

0,2

0,86

6,38

97-98

102

1946

26,7

1

4,4

32,1


Интенсивности входящих нагрузок сведены в таблицу 3.8.

Таблица 3.8- Входящие нагрузки

УПАТС

Na

А вх мест

А вх мг

91

20

380

4,94

0,44

95

20

380

4,94

0,44

97-98

102

1946

30

2,15

После определения нагрузки сделаем пересчёт средней нагрузки в расчётную по формуле:

Y = A + 0,6742 . А , Эрл (3.14)


Число соединительных линий определяется по расчётной нагрузке при потерях Р = 0,005. При этом для УТСКЭ используются таблицы Пальма, а для УТС координатного типа используется метод ЦНИИС [5]. Результаты расчётов сводятся в таблицу 3.9.

Таблица 3.9- Количество соеденительных линий

Наимен.

УТС

Ёмк.

УТС

Средняя нагрузка

Расчётная нагрузка

Число СЛ


вх.


вх.


вх.

исх.

мест.

мг.

исх.

мест.

мг.

исх.

мест

мг.

91

400

6.38

4.94

0.44

8.1

6.4

0.9

14

12

4

95

400

6.38

4.94

0.44

8.1

6.4

0.9

14

12

4

97-98

400

32.1

30

2.15

35.9

33.7

3.1

50

48

9

3.3.2 Расчёт входящих нагрузок


Всего на цифровое коммутационное поле ступени ГИ проектируемое РАТС поступает следующая нагрузка:

А кп = А исх + (А и мест утс + А сп) =

= 109,4 + 30,5 . 3 + 61,3 + 5,34 . 2 + 27,7 = 300,6 Эрл

где А кп – нагрузка на ЦКП ГИ.

Для проектируемой РАТС рассчитать нагрузку, подлежащую распределению можно с использованием следующих формул:


А кп вх = А кп - А мг = 300,6 – 59,4 = 241,2 Эрл ,

t1 = t со + n t н = 3 + 5 .1,5 = 10,5 с ,

А кп вых = А кп вх . (1 - 3 . t1 ) =

t кв + t нх + t т

= 241,2 . (1 - 3 . 10,5 ) = 206 Эрл

76,14 + 63,65 + 76,14


Узел спецслужб организован на основе подсистемы АИ, находящейся на опорной станции. Для УСС выделяются абонентские комплекты в функции которых входит только связь с этими службами, причём режим их работы определяется программно.

К УСС обычно направляется 3-5% нагрузки местной, значит:


А усс = 0,03 . А кп вых = 0,03 . 206 = 6,2 Эрл

где А усс – нагрузка на узел спецслужб.

Входящая нагрузка на АТС сети определяется по формуле:


А р = А кп вых – А усс = 206 – 6,2 = 199,8 Эрл

где Ар - нагрузка подлежащая распределению между станциями.


А i вх мест = А р . А i исх , Эрл, (3.15 )

Аисх мест


где А i вх мест – местная нагрузка, входящая на i АТС;

i - номер АТС;

Аисх мест - суммарная исходящая местная нагрузка от абонентов проектируемой ГТС;

А i исх - исходящая нагрузка от одной АТС.


По рекомендациям ВНТП 112-92 [4] входящая междугородная нагрузка на одну абонентскую линию составляет 0,0075 Эрл. Тогда входящая междугородная нагрузка на i-ую АТС составит:


А i вх мг = 0,0075 N i , Эрл , (3.16)


где N i - ёмкость i-ой АТС (исключая таксофоны).

Суммарная входящая нагрузка в i-ую АТС:


А i вх = А i вх мест +А i вх мг , Эрл (3.17)


РАТС 4,5,9


В ПАИ находящегося на данной АТС включен узел спецслужб, поэтому к входящей нагрузке необходимо добавить нагрузку поступающую на УСС .


А ратс вх мест = 199,8 . 78,45 = 77,3 Эрл ,

202,75


А ратс вх мг = 0,0075 . 4495 = 33,7 Эрл ,

А вх = 77,3 + 33,7 + 6,2 = 117,2 Эрл


ПСЭ 41,42,46.


А псэ вх мест = 199,8 . 24,8 = 24,5 Эрл ,

202,75


А псэ вх мг = 0,0075 . 1019 = 7,6 Эрл ,

А вх = 24,5 + 7,6 = 32,1 Эрл


ПСЭ 43-44.


А псэ вх мест = 199,8 . 49,9 = 49,2 Эрл ,

202,75


А псэ вх мг = 0,0075 . 2038 = 15.3 Эрл ,

А вх = 49,2 + 15.36 = 64,6 Эрл


Результаты расчёта входящих нагрузок представлены в таблице 3.10.


Таблица 3.10- Входящие нагрузки

Номер АТС

РАТС 4,5,9

ПСЭ 41

ПСЭ 42

ПСЭ 43-44

ПСЭ 46

А вх мест

77,3

24,5

24,5

49,2

24,5

А вх мг

33.7

7,6

7,6

15.3

7,6

А вх

117,2

32,1

32,1

64,6

32,1


3.3.3 Расчёт междугородней нагрузки


Связь между РАТС и АМТС организуется по заказно-соединительным линиям (ЗСЛ) и соединительным линиям междугородним (СЛМ).


А зсл = Аисх мг + А исх мг утс = 59,4 + 6,12 = 65,52 Эрл ,

А слм = А вх мг + А вх мг утс = 54,7 + 3,03 = 71,8 Эрл

где А зсл – нагрузка на ЗСЛ;

А слм – нагрузка на СЛМ;

А мг - исходящая междугородняя нагрузка от всех абонентов сети

(кроме таксофонов);

А вх мг – входящая междугородняя нагрузка к абонентам сети;


3.3.4 Схема распределения нагрузок на проектируемой ГТС



Все средние значения нагрузок переводятся в расчётные по формуле (3.6) и сводятся в таблицу 3.11 .


Таблица 3.11 – Средние и расчётные значения интенсивностей нагрузок

АТС

Обозначение нагрузки

Средние значения, А

Расчётные значения, Y

РАТС 4,5,9

исх утс 91

6,38

8,1

вх утс 91

4,94

6,4

вх мг 91

0,44

0,9

исх утс 95

6,38

8,1

вх утс 95

4,94

6,4

исх утс 97

32,1

35,9

вх утс 97

30

33,7

вх мг 97

2,15

3,1

зсл

65,52

70,9

слм

71,8

77,5

вн

78,45

84,4

исх мест

78,45

84,4

исх мг

30,9

34,6

вх мест

77,3

83,2

вх мг

33,7

37,6

усс

6,2

7,9

ПСЭ 41

вн

1,6

2,5

исх мест

24,8

28,2

исх мг

5,7

7,3

вх мест

24,5

27,8

вх мг

7,6

9,5

ПСЭ 42

вн

1,6

2,5

исх мест

24,8

28,2

исх мг

5,7

7,3

вх мест

24,5

27,8

вх мг

7,6

9,5

ПСЭ 43-44

вн

8,8

10,8

исх мест

49,9

54,7

исх мг

11,4

13,7

вх

49,2

53,9


Продолжение таблицы 3.11

АТС

Обозначение нагрузки

Средние значения, А

Расчётные значения, Y

ПСЭ 46

вн

1,6

2,5

исх мест

24,8

28,2

исх мг

5,7

7,3

вх мест

24,5

27,8

вх мг

7,6

9,5

Схема распределения нагрузок на проектируемой телефонной сети показана на рисунке 3.2 .


3.4 Расчёт межстанционных связей


3.4.1 Расчёт числа исходящих, входящих каналов и ИКМ-линий между ПСЭ и опорной РАТС


Расчёт количества каналов ведётся с помощью 1-ой формулы Эрланга, т.е. по таблицам Пальма [9], при потерях Р=0.005, а число ИКМ-линий определяется по формуле:


Nикм = En ] (V – 1) + 1 [ (3.18)

30


Для ПСЭ 41,42,46 по таблицам Пальма, при потерях Р = 0.005 кол-во исходящих каналов равно Vисх = 50 , входящих Vвх = 52 канала. Отсюда :


Nикм = (50 + 42) = 4 лн.

30


Для ПСЭ 43-44 по таблицам Пальма, при потерях Р = 0.005 кол-во исходящих каналов равно Vисх = 73 канала, входящих Vвх = 77 каналов. Отсюда :


Nикм = (73 + 77) = 6 лн.

30


Полученные результаты представлены в таблице 3.12


Таблица 3.12- Количество каналов и ИКМ- линий

ПСЭ

Аисх

Vисх

Авх

Vвх

Nикм

41

35,5

50

37,3

52

4

42

35,5

50

37,3

52

4

43-44

61,3

79

71,8 90

6

46

35,5

50

37,3

52

4


3.4.2 Расчёт числа исходящих, входящих каналов и ИКМ-линий между АМТС, УПАТС, УСС и опорной РАТС


Расчёт количества каналов также ведётся с помощью 1-ой формулы Эрланга, т.е. по таблицам Пальма [9], но при потерях Р=0.001, а число ИКМ-линий определяется по формуле (3.18).

Для АМТС по таблицам Пальма, при потерях Р = 0.001 кол-во исходящих каналов Vисх = 95 , входящих Vвх = 104 канала. Отсюда :


Nикм = (95 + 104) = 7 лн.

30

Для узла спецслужб необходимо определить необходимое количество абонентских линий, т. к. УСС базируется на подсистеме АИ.

Для УСС по таблицам Пальма, при потерях Р = 0.001 кол-во линий равно Vвх = 18 .

Для УПАТС количество входящих и исходящих каналов определенно в пункте 3.3.1 .

Полученные результаты представлены в таблице 3.13.


Таблица 3.13- Количествово соединительных линий и ИКМ-трактов для связи с РАТС

АТС

Vисх

Vвх

Nикм

АМТС

95

104

7

УПАТС 91

14

16

1

УПАТС 95

14

16

1

УПАТС 97-98

50

57

4

УСС

18

нет

нет


4 РАСЧЁТ ОБЪЁМА ОБОРУДОВАНИЯ СТАНЦИОННЫХ СООРУЖЕНИЙ ГТС


4.1 Характеристика станционных сооружений проектируемой системы


Основным логическим элементом построения системы SDX-100 является функциональный блок, который представляет собой комплекс аппаратного и программного, либо только аппаратного обеспечения, реализующий одну или несколько логически связанных функций системы коммутации. Функциональные блоки делятся логически на две группы: процессоры, образующие распределённую систему управления по записанной программе, и устройства, реализующие функции “жесткой” аппаратной логики.

Коммутационное поле станции построено по схеме В-П-В, где временные коммутаторы находятся в подсистемах доступа, а пространственный коммутатор в подсистеме управления. Если требуется соединение внутри подсистемы доступа, оно осуществляется на своём временном коммутаторе, не выходя на ступень ГИ.

Ниже описаны функциональные блоки содержащиеся в различных подсистемах.


Подсистема абонентского интерфейса (ПАИ):

-БИАЛ (блок интерфейса аналоговых линий). Обеспечивает физическое подключение абонентских линий к системе коммутации. Рассчитан на подключение 512 абонентских линий;

-ПУАИ (процессор управления абонентским интерфейсом). Этот процессор низкого уровня осуществляет управление АЛ, передаёт информацию об изменении состояния абонентских линий и цифры номера переданные декадным способом процессору высокого уровня ASP. Выполняет функции управления, такие как подключение генератора вызывного сигнала, устройств тестирования, и др. Один процессор контролирует до 8 устройств БИАЛ;

-ГВ (блок генератора вызывных сигналов). Генерирует вызывной сигнал 25 Гц. Обслуживает до 4096 АЛ. Сигнал может одновременно передаваться в 512 АЛ;

-БTА (блок тестирования абонентского интерфейса). Состоит из непосредственно схем контроля и матрицы их подключения к шинам тестирования абонентских линий и комплектов;

-ПТМ (процессор техобслуживания модуля доступа).Обеспечивает связь подсистемы доступа с подсистемой взаимодействия по звену оптической связи, выполняет внутримодульную коммутацию, подключает устройства сигнализации и тестирования, выполняет выделение, подстройку, генерацию и распределение тактовых частот во все телефонные цепи модуля;

-БУС (блок устройств сигнализации). Состоит из комплекта универсальных приёмопередатчиков и генератора тональных сигналов, которые обеспечивают обмен внутриполостными сигналами (многочастотная регистровая сигнализация и тональные сигналы);

-ПУВК (процессор управления устройствами сигнализации и временным коммутатором). Процессор нижнего уровня управляет временным коммутатором, считывает данные из устройств сигнализации, управляет передачей сигнальной информации, активизирует тесты и анализирует результаты;

-ПВУ (процессор высокого уровня подсистемы доступа). Содержит таблицы полупостоянных данных обо всех АЛ своего статива и реализует функции управления высокого уровня в пределах подсистемы в соответствии с этими данными. Принимает и обрабатывает данные о соединениях от других процессоров высокого уровня и от своих процессоров низкого уровня ПУАИ, ПУВК и ПТМ. Принимает логические решения о дальнейшей обработке соединений на участке подсистемы;

-ПМО (процессор звена межпроцессорного обмена). Является контролером шины взаимодействия и осуществляет межпроцессорный обмен;

-БАС (блок сбора аварийных сообщений). Контролирует текущее состояние элементов аппаратного обеспечения модуля и передаёт его в ПТМ по запросу;

-ВК (блок коммутации и звена станции – временной коммутатор). Под непосредственным управлением процессора ПУВК, обеспечивает связь подсистемы с ЦКП ГИ по звену оптической связи, выполняет внутримодульную коммутацию, подключает устройства сигнализации и тестирования, выполняет выделение и распределение тактовых частот во все цепи модуля.

В случае подключения удаленных абонентских модулей в ПАИ необходимо добавить процессор обслуживания выноса (ПОВ) и блок взаимодействия (БВВ) с УАМ.


Подсистема межстанционного интерфейса (ПМИ):

  • ПТМ (процессор техобслуживания модуля доступа);

  • ВК (блок коммутации и звена связи, временной коммутатор);

- БУС (блок устройств сигнализации);

-ПУВК (процессор управления устройствами сигнализации и временным коммутатором);

-ПВУ (процессор высокого уровня подсистемы доступа);

-ПМО (процессор звена межпроцессорного обмена);

-БАС (блок сбора аварийных сообщений);

-БЦЛ (блок цифровых соединительных линий СЕРТ). Обеспечивает физическое подключение цифровых межстанционных линий ИКМ к системе коммутации, а также согласует формат передачи внутренних ИКМ-трактов системы с форматом межстанционных систем передачи;

-ПЦМИ (процессор цифрового межстанционного интерфейса). Непосредственно связан с одним БЦЛ, обеспечивает считывание и запись линейных сигналов 16 канала ИКМ-линий, обеспечивает взаимодействие при этом с процессором высокого уровня, который принимает решение по обработке соединений в пределах данного модуля. Кроме этого контролирует состояние линий передачи, считывая информацию из бита аварийных сообщений принимаемых циклов и проверяя потоки ИКМ на соответствии критериям качества передачи.


Подсистема глобального обслуживания (ПГО):

-БК (блок цепей конференц-связи).Обеспечивает установление многосторонних соединений для реализации услуг конференц-связи и подключение третьего абонента к разговору, а также функции вмешательства оператора в существующие соединения. Схемы конференц-связи позволяют смешивать сигналы максимум 6 пользовательских каналов. Рассчитан на одновременное установление 200 многосторонних соединений с 3 участниками;

-БА (блок автоинформаторов с фиксированной записью).Представляет собой набор статических запоминающих устройств, которые могут содержать 8 сообщений длиной до 32 секунд записанные в формате ИКМ. Сообщения используются для передачи абонентам различной информации. Каждому сообщению назначен канал одного их ИКМ-трактов поля коммутации;

-БТМК (блок тестирования межстанционных каналов). Выполняет тестирование межстанционных каналов. Один модуль может выполнять тестирование 4 каналов одновременно;

-ПТМ (процессор техобслуживания модуля доступа);

-ВК (блок коммутации и звена связи, временной коммутатор);

-ПУВК (Процессор управления устройствами сигнализации и временным коммутатором);

-ПВУ (процессор высокого уровня подсистемы доступа);

-ПМО (процессор звена межпроцессорного обмена);

-БАС (блок сбора аварийных сообщений);

-БОКС (блок ОКС-7).Поддерживает протокол ОКС-7;

-ПУГО (процессор управления устройств глобального обслуживания). Осуществляет управление устройствами конференц-связи и автоинформаторами.


Подсистема общего управления. (ПОУ):

-ЦУМО (центральное устройство межпроцессорного обмена).Обеспечивает межпроцессорный обмен между подсистемами;

-ПУПК (процессор управления пространственного коммутатора). Управляет пространственным коммутатором 32*32К, при дальнейшем расширении поля используется второй процессор;

-ПТС (процессор техобслуживания блока системной синхронизации);

-ПТСУ (процессор техобслуживания звена связи с УПДМ);

-ПТП (процессор техобслуживания ПОУ );

-ПТН (процессор проключения и трансляции номера). Содержиттаблицы трансляции номера и данные о состоянии всех прмежуточных каналов ПК. Реализует функции трансляции префиксов телефонной сети и списочных номеров абонентов своей станции;

-ПМО (процессор звена межпроцессорного обмена);

-БАС (блок сбора аварийных сообщений);

-БИАС (блок интерфейса с панелью аварийной сигнализации). Выполняет преобразование сигналов для сообщений передаваемых сигналов на панель аварийной сигнализации;

-УХИ (устройства хранения информации). Имеются накопители на дисках и накопители на магнитной ленте (стримеры). Используются для хранения системных данных, записи данных о начислении оплаты, хранения статистики и т.д.;

-ПЭТ (процессор эксплуатации и техобслуживания). Обеспечивает интерфейс с устройствами хранения данных, т.е. HMЛ и дисков, интерфейса с процессора низкого уровня и процессорами высокого уровня по шинам межпроцессорного обмена. Выполняет различные функции высокого уровня, относящиеся к системе эксплуатации и техобслуживания;

-БС (блок системы сетевой синхронизации). Генерирует базовую тактовую частоту 16,384 МГц, путём деления которой получается различные тактовые частоты необходимые для работы системы;

-ПК (блок пространственного коммутатора). Выполняет проключение каналов связи модулей доступа. Поле имеет 16 портов на входе и столько же на выходе для включения ИКМ-трактов. Полностью дублировано в режиме горячего резерва, т.е. имеет два идентичных слоя, параллельно выполняющих проключение одних и тех же соединений;

-УЗС (устройство звена связи с УПДМ). Обеспечивает физический интерфейс с выносным концентратором;

-УПСП (устройство преобразования среды передачи). Преобразует среду передачи для связи с выносным концентратором.


Удалённый модуль подсистемы доступа (УПДМ):

-АИ (автоинформатор). Используется в случае нарушения связи с опорной станцией для передачи абонентам сообщения о том, что соединения устанавливаются в пределах своей подсистемы;

-ПУВВ (процессор устройств ввода-вывода подсистемы доступа). Обеспечивает интерфейс с диском и устройствами ввода-вывода. В случае нарушения связи с опорной станции берёт на себя все функции по обработке соединений;

-ПЗСО (процессор звена связи с опорной станцией). Обеспечивает управление устройствами интерфейса с опорной станцией, контролирует работу устройства сетевой синхронизации и автоинформатора;

-НМД (накопитель на магнитном диске);

-УЗСО (устройство звена связи с опорной станцией). Обеспечивает физический интерфейс с опорной станцией;

-БИАЛ (блок интерфейса аналоговых линий);

-ПТМ (процессор техобслуживания модуля доступа);

-ПУАИ (процессор управления абонентским интерфейсом);

-ГВ (генератор вызова);

-ВК (блок коммутации и звена связи, временной коммутатор);

-БУС (блок устройств сигнализации);

-ПУВК (процессор управления устройствами сигнализации и временным коммутатором);

-ПВУ (процессор высокого уровня подсистемы доступа);

-ПМО (процессор звена межпроцессорного обмена);

-БАС (блок сбора аварийных сообщений).


Удалённый абонентский модуль (УАМ).

Содержит один блок интерфейса абонентских линий (БИАЛ), генератор вызывного сигнала, а также блок управления УАМ (БУМ), выполняющий функции контроля и проверки состояний АЛ, их тестирования, отвечает за связь с опорной станцией.

Взаимодействие между ПАИ и УАМ осуществляется по жёстко заданному количеству каналов, определённому техническими параметрами системы, а также програмным обеспечением. Определённое число отведено под голосовую информацию, так называемые речевые каналы. По стальным осуществляется передача служебной информации, сигналов управления и др. В данном проекте количество каналов для связи с УАМ равно шестидесяти четырём.

Подобным образом связаны подсистемы внутри опорной станции. Взаимодействие идёт по волоконно-оптическим кабелям, с чётко определённым количеством каналов передачи.

Функциональная схема цифровой системы коммутации представлена на листе .

Следует иметь в виду, что в АТСЭ типа SDX-100 число некоторых обслуживающих устройств определяется не расчетом, а задано конструкцией, то есть при разработке системы и не может быть изменено в процессе проектирования или превзойти установленную величину. К этим устройствам можно отнести блоки устройств сигнализации, управляющие процессоры, устройства техобслуживания и др.


4.2 Определение объёма абонентского оборудования


Абонентское оборудование используемое в системе коммутации SDX-100 состоит из блока интерфейса абонентских линий (БИАЛ), обслуживающего 512 АЛ. Каждый блок занимает одну полку на стативе и состоит из типовых элементов замены, так называемых плат, содержащих по 32 АК. На полке обязательно имеется также две платы управления и концентрации (ПК) абонентских линий (продублировано), независимо от числа абонентских плат. Управление ими осуществляется ПУАИ , максимум 4096 абонентов. При увеличении кол-ва линий необходимо добавить ещё один процессор управления АИ. К абонентскому оборудованию следует отнести генератор вызова, который может подключаться к 4096 АЛ.

Для определения количества необходимого оборудования необходимо воспользоваться формулой:


Nk = En ] (n – 1) + 1[ (4.1)

r

где Nk – необходимое количество приборов данного типа;

n - количество абонентских линий;

r - количество АЛ обслуживаемых одним прибором.


Для РАТС 4,5,9 .

Абоненты включаются в подсистему абонентского интерфейса (ПАИ).

Так как узел спецслужб организован на данной подсистеме, к общему количеству абонентов следует добавить число линий необходимых для организации связи с УСС.

Количество абонентских линий включенных в РАТС равно Nал = 4516 и Nусс = 18, следовательно, по формуле (4.1) :


Nбиал = 4534 = 9 бл. ,

512


Nплат = 4534 + 9 . 2 = 160 пл. ,

32


Nпуаи = 4534 = 2 пр. ,

4096


Nгв = 4516 = 2 г.

4096


Для ПСЭ 40, 45, 48, 49 .

Количество абонентских линий включенных в эти ПСЭ равно Nал = 256, следовательно:

Nбиал = 256 = 1 бл. ,

512


Nплат = 256 + 1 . 2 = 10 пл. ,

32


Nгв = 256 = 1 г.

4096


В УАМ процессор управления абонентским интерфейсом не используется, его функции выполняет управляющее устройство удалённого модуля (БУМ).


Для ПСЭ 41,42,43 .

Количество абонентских линий включенных в эти ПСЭ равно Nал = 1024, следовательно:


Nбиал = 1024 = 2 бл. ,

512


Nплат = 1024 + 2 . 2 = 36 пл. ,

32


Nпуаи = 1024 = 1 пр. ,

4096


Nгв = 1024 = 1 г.

4096


Для ПСЭ 43-44 .

Количество абонентских линий включенных в ПСЭ равно Nал = 2048, следовательно по формуле (4.1) :


Nбиал = 2048 = 4 бл. ,

512


Nплат = 2048 + 9 . 2 = 72 пл. ,

32


Nпуаи = 2048 = 1пр. ,

4096


Nгв = 2048 = 1г.

4096


Количество абонентского оборудования необходимого для использования на станционных сооружениях ГТС, исходя из выше описанных условий представлено в таблице 4.1


Таблица 4.1- Количество абонентского оборудования

АТС

Кол-во АЛ

Кол-во БИАЛ

Кол-во плат АК 32 и ПК

Кол-во ПУАИ

Кол-во ГВ

РАТС 4,5,9

4516

9

160

2

2

ПСЭ 40

256

нет

10

нет

1

ПСЭ 41

1024

2

36

1

1

ПСЭ 42

1024

2

36

1

1

ПСЭ 43-44

2048

4

72

1

1

ПСЭ 45

256

нет

10

нет

1

ПСЭ 46

1024

2

36

1

1

ПСЭ 48

256

нет

10

нет

1

ПСЭ 49

256

нет

10

нет

1

Итого

10660

19

380

6

10


4.3 Расчёт объёма оборудования межстанционного интерфейса


К оборудованию межстанционного интерфейса относятся блоки находящиеся на ПМИ, называемые блоками цифровых соединительных линий (БЦИ), обеспечивающие взаимодействие с УПАТС и АМТС. Один блок рассчитан на подключение 16 ИКМ-линий формата СЕРТ, обеспечивая взаимодействие с 480 пользовательскими каналами на линейной стороне интерфейса. Каждый блок занимает одну полку на стативе и состоит из плат, к которым подключается по 4 ИКМ-тракта . Непосредственно с этим блоком связан процессор управляющий его действием . количество процессоров равно количеству блоков.

Для связи с УПАТС и АМТС всего необходимо ИКМ-линий:


N икм = 4 + 1 + 1 + 7 = 13


Следовательно требуется один БСЛ и один ПЦМИ.

Так как к одной плате подключается 4 ИКМ-тракта, всего их требуется:


Nплат = 13 = 4 пл.

4


В таблице 4.2 показано необходимое количество оборудования для связи с УПАТС и АМТС.


Таблица 4.2- Количество оборудования для связи с УПАТС и АМТС

Подсистема

Всего Nикм

Кол-во БСЛ

Кол-во плат

Кол-во ПЦМИ

ПМИ

13

1

4

1


Также к оборудованию межстанционного интерфейса можно отнести блоки звена связи с УПДМ, находящиеся в подсистеме общего управления. Так как на сети имеется четыре подстанции данного типа, необходимо использовать четыре таких блока. Обязательным условием является добавление двух ИКМ-линий к полученным по расчёту, причём на двух различных платах, для обеспечения передачи служебной информации. В блоке звено связи с выносным концентратором используются те же платы, что и в БСЛ, их число на ПСЭ и РАТС одинаково. В одну плату может включаться до 4 ИКМ-трактов .


Для связи между ПСЭ 41,42,46 и РАТС необходимо:


Nикм = 4 + 2 =6 кан. ,


Nплат = 6 = 2 пл.

4

Количество плат равное двум удовлетворяет техническим требованиям системы.


Для связи между ПСЭ 43-44 и РАТС необходимо:


Nикм = 6 + 2 = 8 кан. ,


Nплат = 8 = 2пл.

4


Количество плат равное двум тоже удовлетворяет предъявляемым техническим требованиям.

Таким образом, на всех выносных концентраторах типа УПДМ будет использоваться по две платы межстанционного интерфейса, а на опорной станции их будет восемь штук. Результаты представлены в таблице 4.3 .


Таблица 4.3 Количество оборудования межстанционного оборудования

ПСЭ

Количество плат

со стороны ПСЭ

со стороны РАТС

41

2

2

Всего 8

42

2

2

43-44

2

2

46

2

2


4.4. Расчёт объёма оборудования цифрового коммутационного поля


Временные коммутаторы расположенные в различных подсистемах доступа имеют постоянные технические параметры, и не могут быть конфигурированы.

Пространственный коммутатор может наращиваться блоками 16*16 К, где для связи с отдельной подсистемой отводится 2 К (2048) каналов. Таким образом ёмкость пространственного коммутатора зависит от количества подсистем используемых в конкретном случае.

В данном проекте имеется 7 подсистем. Это ПАИ, ПМИ, ПГО и четыре выносных концентратора УПДМ. Им необходимо 14 К каналов. Значит необходим только один блок пространственного коммутатора, и как следствие один процессор управляющий им (ПУПК).


4.5 Расчёт количества каналов внутреннего интерфейса


Цифровое коммутационное поле ГИ, пространственный коммутатор, находящийся в ПОУ, связан со всеми подсистемами цифровыми каналами, обеспечивая соединение между ними. Связь организована по ВОЛС. Для разговоров выделено 2048 каналов (2К), причём это количество изменяться не может. Зная входящие и исходящие нагрузки (таблица 3.9) ПАИ, определим по таблицам Пальма при потерях 0.005 число каналов необходимых для соединений.


Аоб = Авх + Авх мг + Аисх + Аисх мг + Аусс = 85.5 + 34.6 + 37.6 + 82.5 +7.5 = 247.7 Эрл


Нагрузка на узел спецслужб должна учитываться, так как он организован на ПАИ.

Исходя из полученной нагрузки определяем, что число каналов Vкан = 275 .Как видно, избыток каналов почти девятикратный. В случае нехватки каналов необходимо было бы добавить ещё одну подсистему абонентского интерфейса.


5 СПЕЦИФИКАЦИЯ И РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ


5.1 Характеристики механической конструкции


Оборудование электронной коммутационной системы SDX-100 реализовано в виде отдельных физических блоков и, таким образом, может быть легко настроено для различных приложений. Оно состоит из наибольшего числа базовых элементов, которые изготавливаются из хорошо зарекомендовавших себя материалов.

  1. Статив

В качестве компонентных модулей системы SDX-100 используются стативы съёмного типа с размерами 1850 мм (высота) х 550 мм (длина). Верхняя и нижняя рамы имеют общий дизайн и монтируются на четыре стойки. По одному стандартному модулю используется для статива коммутационной системы, СТ/МТ, блоку питания и для главного распределительного щита. Стандартный статив включает 6 простых полок, одной воздушной перегородки и верхней стойки. Внешний вид стативов выполнен на современном уровне, что позволяет устанавливать оборудование в офисном помещении. При монтаже применяется метод моноблочной установки, что обеспечивает надлежащее охлаждение узлов и гибкость подключения терминальных устройств ввода/вывода, а также простоту обустройства монтажной разводки.

  1. Полка

Полка представляет собой двустороннюю алюминиевую пластину, которая устанавливается на четыре горизонтальных алюминиевых направляющих.

Полка монтируется следующим образом: лицевая сторона полки полностью закрыта для эффективного использования внутреннего пространства и для удобства разводки кабелей, на стойках установлены направляющие, что позволяет легко вставлять и вынимать полки и облегчает сборку.

  1. Верхний стативный узел.

Здесь расположен блок питания, ламинированные секционные шины стеллажа и GND и рубильник для контроля напряжения. Кроме того, здесь размещается электрическая разводка, причем силовые линии монтируются так, чтобы не допускать интерференции.

  1. Воздушная перегородка.

Перегородка служит для отвода тока воздуха из статива для удаления тепла, выделяемого компонентами, смонтированными для поддержания внутри стеллажа оптимальной рабочей температуры. Благодаря тому, что перегородка изготовлена из однослойных алюминиевых панелей, она работает как тепловой резервуар, отводя тепло с обеих сторон.

  1. Задняя панель

Задняя панель предназначена для монтажа электрической разводки. Она изготавливается из эпоксидного стекла (двойная или многослойная печатная плата). Толщина панели 3,2 мм, включая золочение. Высота 254 мм и ширина 599,5 мм. Поскольку в один статив может быть установлено несколько модулей, в него можно устанавливать несколько задних панелей.

  1. Монтажная плата.

Монтажная плата имеет размеры 233,35 мм (высота) х 280 мм (ширина) и толщину 1,6 мм, включая меднение. Изготавливается из стекловолокна с эпоксидным усилителем.

АТСЭ SDX-100 также имеет удалённые абонентские модули, представляющие собой конструктивно законченные устройства в виде шкафа. Имя современный дизайн они могут устанавливаться в офисе, служебном помещении и т. д. Однако обладая внутренними приспособлениями для поддержания необходимых климатических условий, запирающимися дверями и системой сигнализации разрешает эксплуатацию вне помещений.


5.2 Комплектация оборудования


Комплектация оборудования на опорной РАТС-4,5,9.

1. Подсистема абонентского интерфейса.

ПАИ размещается на 3 стативах, устанавливаемых в один ряд. Одна ПАИ содержит статив группового абонентского оборудования СГАО и стативов индивидуального абонентского оборудования СИАО. Один статив абонентских оборудования может содержать только 6 БИАЛ, а так как их необходимо 9, потребуется два СИАО. В СИАО 1 разместятся 5 блоков абонентского интерфейса, в СИАО 2 четыре.

Комплектация СГАО представлена в таблице 5.1.

Таблица 5.1- Статив группового абонентского оборудования

Блок ГВ БТА ВК ПУВК БАС БУС ПУАИ

Nблоков

2 1 1 1 1

1

2

Nплат

4 5 10 2 1 8 4

Продолжение таблицы 5.1

Блок ПОВ БВВ ПТМ ПВУ ПМО БП

Nблоков

1 1 1 1 1 8

Nплат

2 4 1 4 2 8

Комплектация СИАО 1-2 представлена в таблице 5.2

Таблица 5.2- Статив индивидуального абонентского оборудования

Статив

СИАО 1

СИАО 2

Блок БИАЛ БИАЛ

Nблоков

5 4

Nплат

90 70

Размещение оборудования ПАИ на стативах показано на рис 5.1.


2. Подсистема межстанционного интерфейса.

Имеет 1 статив устройств межстанционного интерфейса СУМИ. Комплектация СУМИ представлена в таблице 5.3


Таблица 5.3- Статив устройств межстанционного интерфейса

Блок

БЦЛ

ПЦМИ

ВК ПУВК БУС БАС ПТМ ПВУ ПМО БП

Nблоков

1 1 1 1 1 1 1 1 1 8

Nплат

3 2 10 2 8 1 1 4 2 8

Размещение оборудования ПМИ на стативе представлено на рис 5.2 .


3. Подсистема глобального обслуживания.

Размещается на одном стативе СГлАО. Комплектация СГлАО представлена в таблице 5.4.

Таблица 5.4- Статив глобального абонентского оборудования

Блок БОКС БК ВК ПУВК БАС ПУГО

Nблоков

1 1 1 1 1 2

Nплат

6 2 10 2 1 2

Продолжение таблицы 5.4

Блок БА БТМК ПТМ ПВУ ПМО БП

Nблоков

1 1 1 1 1 8

Nплат

2 1 1 4 2 8

Размещение оборудования ПГО на стативе представлено на рис 5.3 .


4. Подсистема общего управления.

Оборудование ПОУ размещается на стативах трёх типов. Это статив управления подсистемой СУПУ, статив пространственного коммутатора и сетевой синхронизации СПКС и стативы связи с УПДМ, количество которых зависит от числа удалённых модулей. Также к оборудованию подсистемы относится статив распределения электропитания СРЭ. Комплектация СУПУ представлена в таблице 5.5.

Таблица 5.5- Статив управления подсистемой общего управления

Блок ЦУМО ПУПК ПТС ПТСУ ПТП НМД

Nблоков

1 1 1 1 1 4

Nплат

17 2 1 1 1 4

Продолжение таблицы 5.5

Блок НМЛ ПМО БАС ПЭТ ПТН БП

Nблоков

3 1 1 1 1 8

Nплат

3 2 2 10 4 8

Комплектация СПКС представлена в таблице 5.6.

Таблица 5.6- Статив пространственного коммутатора и сетевой синхронизации

Блок БС ПК БП

Nблоков

1 2 4

Nплат

2 18 4

Один ССУМ обеспечивает связь только с двумя УПДМ, так как их на сети четыре требуется два статива. Их комплектация одинакова, но на одном из стативов необходимо установить блок сбора аварийных сообщений БАС состоящий из одной платы. Комплектация ССУМ представлена в таблице 5.7 .

Таблица 5.7- Статив связи с УПДМ

Блок УЗС УПСП БП

Nблоков

2 2 2

Nплат

4 16 2

Размещение оборудования ПОУ на стативах представлено на рис 5.4 .


5. Модуль удалённой подсистемы доступа.

Оборудование модуля располагается на трёх стативах - СГАО, стативе техобслуживания и связи с основной станцией СТС и СИАО. Разница для различных ПСЭ будет заключаться только в количестве абонентского оборудования. Комплектация СГАО представлена в таблице 5.8.


Таблица 5.8- Статив группового абонентского обслуживания УПДМ

Блок ПВУ ПМО ВК ПУВК БАС БУС ПУАИ ПЗСО БП

Nблоков

1 1 1 1 1 1 1 1 8

Nплат

4 2 10

2

2 8 2 2 8

Комплектация СИАО представлена в таблице 5.9.


Таблица 5.9- Статив инивидуального абонентского оборудования УПДМ

ПСЭ

41,42,46 43-44
Блок БИАЛ ГВ БТА БИАЛ ГВ БТА

Nблоков

2 1 1 4 1 1

Nплат

36 2 3 72 2 3

Комплектация СТС представлена в таблице 5.10


Таблица 5.10- Статив техобслуживания и связи с опорной станцией

Блок ПУВВ УЗСО АИ БАС НМД АИ БП

Nблоков

1 1 1 1 1 1 3

Nплат

6 2 1 2 1 1 3

Размещение оборудования УПДМ на стативах представлено на рис 5.5 .


6. Удалённый абонентский модуль.

Комплектация и расположение оборудования всех модулей одинакова и представлена на рисунке 5.6.

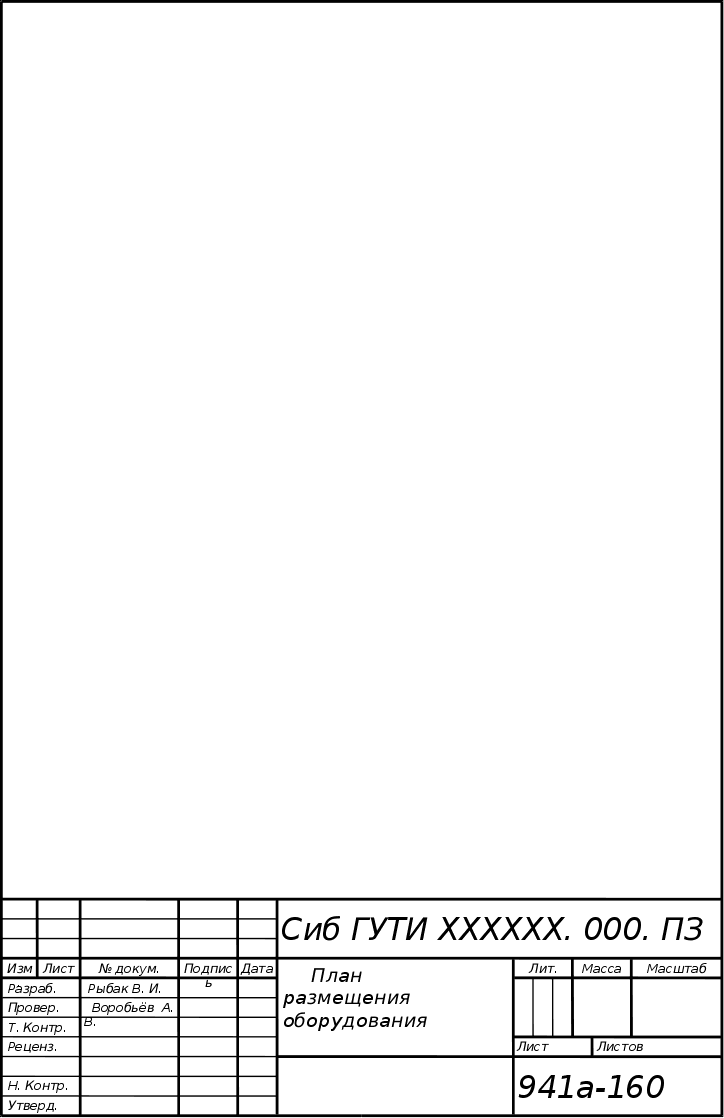

5.3 Разработка плана размещения оборудования


При разработке плана размещения оборудования в автозале необходимо учитывать следующие условия приведённые ниже.

Не допускается прохождение через основные технологические помещения АТС труб водопровода, канализации, газопроводов теплоснабжения .

Чистые полы в технических службах АТС должны располагаться на несгораемом основании (шлакобетон, керамзитобетон и т.д). В автозале с оборудованием рекомендуется антистатический пол, чтобы предохранить цифровую коммутационную систему от статического электричества. Пригодным материалом для покрытия пола является линолеум поливинилхлоридный многослойный и однослойный без подосновы Может использоваться также линолеум поливинилхлоридный на тканевой основе.

В помещениях автозалов, где устанавливается оборудование, должны предусматриваться следующие пылезащитные мероприятия :

-из соображения кондиционирования следует избегать окон в помещениях с оборудованием;

-герметизация окон и дверей, проходов через перекрытия, стены и перегородки;

-выполнение отделки из материалов, исключающих пылевыделение или не способствующих её образованию.

Система вентиляции и кондиционирования должна обеспечить условия работы оборудования по заданным требованиям .

Для экономии площади стативы объединяются в стативные ряды, формирующиеся по подсистемам. Размеры одного статива 750 (длина) x 1850 (высота) x 550 (ширина) мм. Расстояние между рядами должно быть не менее 700 мм. , главный проход не менее 500 мм.

Оборудование РАТС расположится на двух рядах по пять стативов в каждом. Необходимо предусмотреть в помещении автозала место для кондиционера. Операторская, для удобства обслуживания, обычно оборудуется в соседнем помещении. В нём находятся рабочие места операторов и аварийная панель. План размещения стативов и остального оборудования разработан на основе реально имеющегося помещения и показан на листе .

Оборудование ПСЭ 41,42,43-44,46 может устанавливаться в любом подходящем помещении, но необходимо учитывать несколько условий. Прежде всего это то, что подобные концентраторы обычно располагаются в жилых зданиях , а значит занимают минимум полезной площади. Поэтому в одном помещении находятся оборудование связи, устройства электропитания, рабочее место оператора, кросс и аккумуляторы. Расстояние от ЭПУ до стативов должно быть не менее 700мм, для исключения взаимного влияния. Так же необходимо предусмотреть место под кондиционер.

Пример размещения оборудования представлен на рисунке 5.7 .

Удалённые абонентские модули ПСЭ 40,45,48,49 , как было сказано выше могут устанавливаться где угодно, не предъявляя особых требований.


6 ТЕХНИКО – ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТИРУЕМОЙ ГТС

Для проекта реконструкции ГТС г. Советская Гавань на базе цифровой системы коммутации SDX-100 проведём расчет основных экономических показателей:

- капитальных затрат;

- эксплуатационных расходов;

- тарифных доходов предприятия ;

- эффективности капитальных вложений.


6.1 Определение капитальных затрат


Для расчета капитальных затрат составим смету на приобретение оборудования на основе сводной расценочной приемо - сдаточной ведомости на оборудование АТСЭ типа SDX-100. Сводка цен на приобретение оборудования приведена в таблице 6.1.


Таблица 6.1- Смета на стоимость оборудования

Наименование Стоимость одного комплекта, руб. Количество, ком. Общая стоимость, руб.
Оборудование РАТС 4,5,9 15750000 1 15750000
Оборудование УПДМ 2457750 4 9831000
Оборудование УАМ 1022850 4 4091400
Запасное оборудование 3212800 1 3212800
Установочные программы 324150 5 1620750
Техническая документация 179925 4 719700
Оборудование электропитания 943475 5 4717375
Кондиционеры 444038 5 2220187
Установка ПО и тестирование 5817325
5817325
Технические консультации 1390500
1390500
Общая стоимость системы коммутации: 49371037

Капитальные затраты состоят из следующих составляющих:

  • стоимость оборудования и его монтажа (10% от стоимости оборудования);

  • транспортные и заготовительно - складские расходы (2,5% от стоимости оборудования);

  • затраты на тару и упаковку (0,5% от стоимости оборудования).

Стоимость монтажа.

49 371 037 . 0,1 = 4 937 103,7 руб.


Транспортные и заготовительно - складские расходы.

49 371 037 . 0,025 = 1 234 276 руб.


Затраты на тару и упаковку.

49 371 037 . 0,005 = 246 855,2 руб.


Общие капитальные затраты.

К = 49 371 037 + 4 937 103, 7 + 1 234 276 + 246 855,2 = 55 789 271,9 руб.


Полученные результаты показаны в таблице 6.2 .

Т

Лист


аблица 6.2- Структура капитальных затрат

Виды затрат Стоимость, руб. Структура капитальных затрат, %
Стоимость оборудования 49 371 037 88
Стоимость монтажа 4 937 103,7 8,8
Транспортные расходы 1 234 276 2,2
Тара и упаковка 246 855,2 1
Всего 55 789 271, 9 100

6.2 Определение годовых эксплуатационных расходов


Эксплуатационные расходы складываются из следующих статей:

  • фонд заработной платы (Фгод);

  • социальное страхование (Сстр);

  • амортизационные отчисления (Э);

  • оплата электроэнергии (Ээнер);

  • расходы на материалы и запасные части (М);

  • затраты на прочие производственные и административно - хозяйственные расходы (Пр).


Фонд заработной платы.

Штат по обслуживанию станционного оборудования согласно данным ОАО Гипросвязь г. Новосибирска АТСЭ SDX-100 включает в себя шесть человек:

  • один старший инженер;

  • один инженер-электронщик;

  • программист;

  • старший электромеханик;

  • два электромеханика.

Фонд заработной платы производственных работников рассчитывается по формуле:


Фгод = Ч . Зпл . 1,5 . 12 . 1,18 = 1 000 . 6 . 12 . 1,18 . 1,5 = 254 880 руб.


где Ч – среднесписочное число работников, шесть человек ;

Зпл –среднемесячная зарплата, сложившаяся на предприятии анологчного типа, 2 000 рублей ;

12 - месяцы;

1,18 - коэффициент, учитывающий премии;

1,5 - коэффициент, учитывающий районный коэффициент.

Отчисления на социальное страхование составляют 38,5 процента от годового фонда заработной платы.


Сстр = 0,385 . 254 880 = 98 128,8 руб.


Амортизационные отчисления определяются исходя из стоимости производственных фондов Ф (приравниваются к капитальным затратам) и установленной нормы амортизации (а), составляющей для станционных сооружений 3,3 процента.


А = К . 0,033 = 55 789 271, 9 . 0,033 = 1 841 045,9 руб.


Расходы по оплате электроэнергии.

Расходы по оплате электроэнергии рассчитываются на основании мощности в кВт.ч, потребляемой оборудованием , и тарифа на электрическую энергию (0,56 руб./кВт.ч). Воспользуемся формулой:


Ээнер = Т. Iчнн . V . b . 365 = 0,56 . 35 . 60 . 10 . 365 = 55 030,8 руб.

. k 0,65 . 0,12 . 1000


Где - КПД выпрямителей - 0,65;

k- коэффициент концентрации нагрузки - 0,12;

Iчнн – расход тока в ЧНН на 1000 номеров – 35 А;

V- напряжение питания – 60 в. ;

b – количество тысячных групп – 10 ;

365 – число дней в году.


Расходы на материалы и запасные части.

Расходы на материалы и запасные части составляют 0,5% от стоимости оборудования (по данным эксплуатации АТСЭ на других объектах).


М = 49 371 037 . 0,005 = 246 855, 2 руб.


Прочие расходы включают в себя:

а) расходы на страхование - 0,08% от стоимости оборудования.


Эстр = 49 371 037 . 0,0008 = 39 496,8 руб.


б) расходы на ремонт оборудования в размере 2% от стоимости оборудования.


Эрем = 49 371 037 . 0,02 = 987 420,7 руб.


в) прочие административно - хозяйственные расходы в размере 25% от расходов по фонду заработной платы.


О = 254 880 . 0,25 = 63 720 руб.


Пр = Эстр + Эрем + О = 39 496,8 + 987 420,7 + 63 720 = 1 090 637,5 руб.


Общие эксплуатационные расходы:


Э = Ф год + Сстр + Ээнер + М + Пр =


= 254 880 + 98 128,8 + 55 030,8 + 1841045,9 + 246 855,2 + 1 090 637,5 = 3 586 578,2 руб.


Эксплуатационные расходы по статьям затрат сведены в итоговую таблицу 6.3


Таблица 6.3- Структура эксплуатационных расходов

Наименование статей затрат Сумма затрат ,руб. Структура эксплуатационных затрат, %
Фонд заработной платы 254 880 7
Социальное страхование 98 128,8 2,7
Электроэнергия 55 030,8 1,7
Амортизационные отчисления 1 841 045,9 51,3
Материалы и запасные части 246 855, 2 6,9
Прочие расходы 1 090 637,5 30,4
Всего : 3 586 578,2 100

6.3 Определение тарифных доходов предприятия


При расчёте доходов предприятия необходимо учитывать, что тарифные доходы бывают разовые и среднегодовые. Разовые предприятие получает сразу после ввода в эксплуатацию новой АТС благодаря установкам, устройству прямых линий, охранной сигнализации и т.д. Эти доходы не включаются в общую сумму среднегодовых тарифных доходов.

По условиям проектирования абоненты реконструируемых АТС переключаются на новое оборудование, и как следствие разовых доходов не принесут. Однако проектом было предусмотрено увеличение их количества на 4600 АЛ.

Используя тарифы действующие на предприятии рассчитаем сумму доходов. Результаты показаны в таблице 6.4

Таблица 6.4 – Тарифные доходы предприятия

Годовые доходы Количество, аппарат Тариф, руб. Доходы, руб.

Разовые доходы:

Установочная плата

1.Квартирный сектор

2.Народно-хозяйственный

сектор

3.Устройства охранной сигнализации

4.ДВО

Итого:


4550


150


63

100


2000


7000


85

15


9 100 000


1 050 000


5 355

1500

10 156 855

Текущие доходы:

абонентская плата

1.квартирный сектор

2.народно-хозяйственный сектор

3. устройства охранной сигнализации

4.ДВО

Итого:


9595

1011


163


100


75

280


30


3


8 635 500

3 396 960


58 680


3600

12 094 740


6.4 Расчёт показателей экономической эффективности капитальных вложений


При проектировании объектов для определения экономической эффективности капитальных вложений применяются следующие показатели:

  • коэффициент абсолютной экономической эффективности капитальных вложений;

  • срок окупаемости капитальных вложений;

  • себестоимость одного номера ГТС;

  • производительность труда;

  • фондоотдача;

  • фондовооружённость.

Прибыль (П ) определяется по формуле:


П = Дгод – Э = 12 094 740 - 3 586 578,2 = 8 508 816,8 руб.


где Дгод – годовая сумма дохода, руб.

Срок окупаемости капитальных вложений определяется следующим образом:


Т = К – Драз = 55 789 271,9 – 10 156 855 = 6 лет

П 8 508 816,8


где Драз – разовые доходы, руб.


Себестоимость одного номера ГТС (C) определяется по формуле:


C = Э = 3 586 578,2 = 336,5 руб.

N 10660


Производительность труда находится по формуле:


Птр = Дгод = 12 094 740 = 2 015 790 руб.

Р 6


где Р – численность работников, ед.


Фондоотдача, т. е. доходы основной деятельности в копейках на 1 руб. стоимости основных производственных фондов, определяется по формуле:


Кфо = Дгод = 12 094 740 = 0,22

Фосн 55 789 271,9


где Кфо – фондоотдача;

Фосн – основные производственные фонды, количественно можно считать равными капитальным затратам.


Фондовооружённость (Кфо) находится следующим образом:


Кфо = Фосн = 55 789 271,9 = 9 298 212 руб.

Р 6


6.5 Анализ полученных результатов


На основании полученных данных составим таблицу 6.5 основных показателей проектируемой ГТС.


Таблица 6.5 – Технико - экономические показатели ГТС
Наименование показателя Единицы измерения Величина показателя
Ёмкость ГТС с учётом таксофонов номер 10660
Капитальные затраты руб. 55 789 271,9
Эксплуатационные расходы руб. 3 586 578,2
Доходы разовые руб. 10 156 855
Доходы от основной деятельности руб.

12 094 740

Прибыль руб. 8 508 816,8
Себестоимость одного номера ГТС руб. 336,5
Производительность труда руб. 2 015 790
Фондоотдача коп. 0,22
Фондовооружённость руб. 9 298 212
Срок окупаемости лет 6

При анализе полученных данных видно, что результаты расчётов полностью удовлетворяют нормативным требованиям. Рассмотрим экономические показатели более подробно.

В настоящее время одним из важнейших факторов является срок окупаемости, т. к от этого может зависеть финансовое положение всего предприятия. Выбранная система коммутации SDX-100 в условиях городской телефонной сети оправдает затраты на свою установку в течении шести лет.

Использование современных технологий, принципы построения станции, надёжность оборудования позволяет до минимума сократить вмешательство персонала в работу станции. Как следствие происходит уменьшение штата, причём требуются высоко квалифицированые работники. Снижается фонд заработной платы, а значит эксплуатационные расходы. Увеличивается производительность труда, уменьшается себестоимость номера.

Несмотря на внушительные капитальные затраты, предприятие сможет не только окупить внедрение новой АТСЭ, но и увеличить свою прибыль. Небольшая себестоимость одного номера, хорошая фондоотдача и фондовооружённость дают большие возможности для расширения абонентской сети.

Широкие перспективы открывает использование полного спектра возможностей данной системы коммутации. Предоставление населению дополнительных услуг, организация на ГТС цифровой (ISDN) сети и сети беспроводной связи позволят существенно увеличить доходы, и использовать их для дальнейшего развития предприятия. Эти вопросы ещё недостаточно разработаны и требуют определённых усилий в популяризации среди потенциальных клиентов. Нельзя не затронуть такую тему, как предоставление связи с Интернетом. Количество пользователей данной услуги с каждым годом становится все больше, и больше, что при хорошем качестве связи и АТС основанной на цифровых технологиях обещает в будущем получение больших доходов. Полный перечень доплнительных видов услуг цифровой системы коммутации SDX-100 приведён в приложении А.

Среди важных технических характеристик системы влияющих на экономические показатели можно отметить прежде всего возможность фиксации повреждений. Программное и аппаратное обеспечение позволяет в короткие сроки локализировать неисправность, довести до сведения персонала информации об аварии и приступить к её устранению. Модульное построение SDX-100 даёт возможность сводить ремонт к простой замене блоков, что сводит время простоя оборудования к минимуму. Надёжность станции также повышает полное дублирование важнейших функциональных узлов.

В ряду других преимуществ можно отметить большую пропускную способность, небольшое время занятия для установления соединения, малая занимаемая площадь.

Таким образом, внедрение на ГТС города Советская Гавань цифровой системы коммутации SDX-100 является экономически оправданным, что подтверждают выше рассчитанные показатели, и технически перспективным, о чём говорят параметры данной АТСЭ.


7 МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ


7.1 Охрана труда в операторской


Вопросы, которые рассматривались в данном дипломном проекте касались цифровой АТС типа SDX-100. В режиме эксплуатации данная АТС не требует постоянного присутствия обслуживающего персонала в автозале. Инженеры, обслуживающие данную АТС, находятся в операторской и с помощью компьютеров осуществляют все необходимые действия по управлению системой.

Так как инженеры в автозал не входят, то в разделе безопасности жизнедеятельности следует рассматривать вопросы, связанные с охраной труда работников операторской.

Условия труда - это совокупность факторов производственной среды, оказывающих влияние на здоровье и работоспособность человека в процессе труда. Условия труда должны быть комфортными и исключать предпосылки для возникновения травм и профессиональных заболеваний. Факторы, составляющие условия труда, обычно делятся на четыре основные группы.

Первая группа факторов - санитарно-гигиенические, включающие в себя показатели, характеризующие производственную среду рабочей зоны. Они зависят от используемого оборудования и технологических процессов, могут быть оценены количественно и нормированы.

Вторую группу составляют психофизиологические элементы, обусловленные самим процессом труда. Из этой группы только часть факторов может быть оценена количественно.

К третьей группе относятся эстетические факторы, характеризующие восприятие работающим окружающей обстановки и ее элементов, количественно они оценены быть не могут.

Четвертая группа включает социально-психологические факторы, характеризующие психологический климат в данном трудовом коллективе, количественно также не оцениваются.


7.2 Микроклиматические условия


Микроклимат производственных помещений - метеорологические условия внутренней среды этих помещений, которые определяются действующими на организм человека сочетаниями температуры, влажности и скорости движения воздуха.

Микроклимат производственного помещения оказывает значительное влияние на работника. Отклонения отдельных параметров микроклимата от рекомендованных значений снижают работоспособность, ухудшают самочувствие работника и могут привести к профессиональным заболеваниям.

Температура воздуха оказывает существенное влияние на самочувствие и результаты труда человека. Низкая температура вызывает охлаждение организма и может способствовать возникновению простудных заболеваний. При высокой температуре возникает перегрев организма, что ведет к повышенному потовыделению и снижению работоспособности. Работник теряет внимание, что может стать причиной несчастного случая.

Повышенная влажность воздуха затрудняет испарение влаги с поверхности кожи и легких, что ведет к нарушению терморегуляции организма и, как следствие, к ухудшению состояния человека и снижению работоспособности. При пониженной относительной влажности (менее 20%) у человека появляется ощущение сухости слизистых оболочек верхних дыхательных путей.

Скорость движения воздуха играет заметную роль в создании микроклимата в рабочей зоне. Человек начинает ощущать движение воздуха при скорости примерно 0,15 м/с. При этом действие воздушного потока зависит от его температуры. При температуре менее 360C поток оказывает на человека освежающее действие, а при температуре более 400C - неблагоприятное.

Работа в диспетчерской, легкая физическая работа - производится сидя и не требует физического напряжения. Оптимальные и допустимые параметры микроклимата для этой категории работ в теплый и холодный период года приведены в таблице 7.1.


Таблица 7.1- Параметры микроклимата

Нормы

Оптимальные

Допустимые

Период

работы

Температура

воздуха, C0

Относи-

тельная

влажность, %

Скорость

движения воздуха,

м/с

Температура

Воздуха, C0

Относи-

Тельная

влажность, %

Скорость

движения воздуха,

м/с

Холодный

22 – 24

30 – 60

0,1

21 – 25

80

0,1

Теплый

23 - 25

40 - 60

0,1

22 - 28

75

0,1 - 0,2


7.3 Шум


Беспорядочное смешение звуков различной интенсивности и частоты принято считать шумом.

Многие производственные процессы сопровождаются значительным шумом. Чрезмерный шум на производстве и в быту, уровень которого не соответствует существующим санитарным нормам, оказывает вредное влияние на организм человека: развивает тугоухость и глухоту, расшатывает центральную нервную систему, вызывает головные боли и бессонницу, учащается пульс и дыхание, изменяется кровяное давление.

Шум является причиной более быстрого, чем в нормальных условиях, утомления и снижения работоспособности человека.

Работа человека в условиях чрезмерного шума ослабляет внимание, что может прослужить причиной производственного травматизма.

Помещение диспетчерской не относится к числу помещений с повышенным уровнем шума. Нормируется только суммарная мощность шума, которая не должна превышать 60 дБ.


7.4 Электробезопасность


Электрические установки, к которым относится практически все оборудование ЭВМ, представляют для человека большую потенциальную опасность, так как в процессе эксплуатации или проведения профилактических работ человек может коснуться частей, находящихся под напряжением.

Специфическая опасность электроустановок - токоведущие проводники, корпуса ЭВМ и прочего оборудования, оказавшегося под напряжением в результате повреждения (пробоя) изоляции, не подают каких-либо сигналов, которые предупреждают человека об опасности. Реакция человека на электрический ток возникает лишь при протекании последнего через тело человека.

Электропитание ПЭВМ осуществляется от стандартной трехфазной четырехпроводной сети с заземленной нейтралью напряжением Uпит = 220 В. В таких сетях для защиты от пробоя на корпус применяется защитное зануление.


7.5 Излучение


Электровакуумные приборы, работающие в установках высоких и сверхвысоких частот при напряжениях свыше 6 кВ, становятся источниками “мягкого” рентгеновского излучения. При напряжениях свыше 15 кВ рентгеновское излучение выходит за пределы стеклянного баллона электровакуумного прибора и рассеивается в окружающем пространстве производственного помещения. Поэтому, если питающее напряжение (постоянное или импульсное) превышает 15 кВ, то необходимо применять средства защиты обслуживающего персонала от рентгеновского облучения.

Электроннолучевые трубки мониторов компьютеров работают под напряжением 26 кВ, а следовательно являются источниками мягкого рентгеновского излучения.

Защитные устройства должны обеспечивать защиту обслуживающего персонала от воздействия рентгеновских лучей с таким расчетом, чтобы доза рентгеновского облучения для всего тела человека за неделю не превышала бы 100 миллирентен (мр).

При работе с ПЭВМ для защиты от вредных излучений монитора пользуются защитными экранами.

Кроме того для защиты от бокового излучения расстояние между двумя компьютерами должно быть не менее 2м.


7.6 Эргономика


На автоматизированном рабочем месте оператора-связиста (оператор в диспетчерской) в общем случае используются:

- средства отображения информации индивидуального пользования (блоки отображения, устройства сигнализации и так далее);

- средства управления и ввода информации (пульт дисплея, клавиатура управления, отдельные органы управления и так далее);

- устройства связи и передачи информации (модемы, телеграфные и телефонные аппараты);

- устройства документирования и хранения информации (устройства печати, магнитной записи и так далее);

- вспомогательное оборудование (средства оргтехники, хранилища для носителей информации, устройства местного освещения).

На автоматизированном рабочем месте должна быть обеспечена информационная и конструктивная совместимость используемых технических средств, антропометрических и психофизиологических характеристик человека.

При организации рабочего места должны быть учтены не только факторы, отражающие опыт, уровень профессиональной подготовки, индивидуально-личностные свойства операторов-связистов, но и факторы, характеризующие соответствие форм, способов представления и ввода информации психофизиологическим возможностям человека.

При оптимизации процедур взаимодействия операторов-связистов с техническими средствами в условиях автоматизации эргономические факторы выступают в качестве основных, обуславливающих вероятностно-временные характеристики и напряженность работы. Эти факторы являются чувствительными к вариациям индивидуально-личностных свойств оператора.

Рабочая мебель должна быть удобной для выполнения планируемых рабочих операций. Конструкция рабочей мебели: стола, стула имеет огромное значение для создания здоровых условий и высокопроизводительного труда. Рабочая мебель конструируется с учетом антропометрических данных человека, технических, эстетических и экономических факторов.

В комплекте рабочей мебели большое значение имеет конструкция производственного стула, так как от него зависит поза работника, а следовательно, и затрата энергии и степень его утомляемости. Рабочее сиденье должно иметь требуемые размеры, соответствующие антропометрическим данным человека, и быть подвижным. Наиболее удобны стулья и кресла с регулируемым наклоном спинки и высотой сиденья. Изменяя высоту сиденья от уровня пола и угол наклона спинки, можно найти положение, наиболее соответствующее трудовому процессу и индивидуальным особенностям работника.

Как правило, все поверхности письменных и рабочих столов должны быть на уровне локтя при рабочем положении человека. При выборе высоты стола необходимо учитывать, сидит человек во время работы или стоит.

Неудобная высота стола снижает эффективность работы и вызывает быстрое утомление. Отсутствие достаточного пространства для коленей и ступней вызывает постоянное раздражение работника. Минимальная рабочая высота стола должна быть не менее 725 мм. Как показывает практика, для рабочего среднего роста высота рабочего стола принимается 800 мм. Для работника другого роста можно изменить высоту рабочего стула или положение его подножки так, чтобы расстояние от предмета обработки до глаз рабочего по высоте было равным примерно 450 мм.

Размещение технических средств и кресла оператора в рабочей зоне должно обеспечивать удобный доступ к основным функциональным узлам и блокам аппаратуры для проведения технической диагностики, профилактического осмотра и ремонта; возможность быстро занимать и покидать рабочую зону; исключение случайного приведения в действие средств управления и ввода информации; удобную рабочую позу и позу отдыха. Кроме того, схема размещения должна удовлетворять требованиям целостности, компактности и технико-эстетической выразительности рабочей позы.

Дисплей должен размещаться на столе или подставке так, чтобы расстояние наблюдения информации на экране не превышало 700 мм (оптимальное расстояние 450 - 500 мм). Экран дисплея по высоте должен быть расположен так, чтобы угол между нормалью к центру экрана и горизонтальной линией взгляда составлял 200. В горизонтальной плоскости угол наблюдения экрана не должен превышать 600. Пульт дисплея должен быть размещен на столе или подставке так, чтобы высота клавиатуры пульта по отношению к полу составляла 650 - 720 мм. При размещении пульта на стандартном столе высотой 750 мм необходимо использовать кресло с регулируемой высотой сиденья (450 - 380 мм) и подставку для ног.

Документ (бланк) для ввода оператором данных рекомендуется располагать на расстоянии 450 - 500 мм от глаза оператора, преимущественно слева, при этом угол между экраном дисплея и документом в горизонтальной плоскости должен составлять 30 40. Угол наклона клавиатуры должен быть равен 150.

Экран дисплея, документы и клавиатура пульта дисплея должны быть расположены так, чтобы перепад яркостей поверхностей, зависящий от их расположения относительно источника света, не превышал 1 : 10 (рекомендуемое значение 1 : 3). При номинальных значениях яркостей изображения на экране 50 - 100 кд/м2 освещенность документа должна составлять 300 - 500 лк.

Рабочее место следует оборудовать таким образом, чтобы движения работника были бы наиболее рациональные, наименее утомительные.

Устройства документирования и другие, нечасто используемые технические средства, рекомендуется располагать справа от оператора в зоне максимальной досягаемости, а средства связи слева, чтобы освободить правую руку для записей.


7.7 Освещенность


С помощью света осуществляется связь человека с окружающей средой.

Рациональное освещение рабочих мест обеспечивает безопасные и здоровые условия труда.

Освещение, соответствующее санитарным нормам, является главнейшим условием гигиены труда и культуры производства. При хорошем освещении устраняется напряжение зрения, ускоряется темп работы. При недостаточном освещении глаза сильно напрягаются, темп работы снижается, утомляемость работников увеличивается, качество работы снижается. Недостаточное освещение рабочих мест отрицательно влияет на хрусталик глаза, что может привести к близорукости. Чрезмерно яркое освещение раздражает сетчатую оболочку глаза, вызывает ослеплённость. Глаза работников сильно устают, зрительное восприятие ухудшается, растет производственный травматизм, производительность труда падает. При хорошо организованном, рациональном освещении, соответствующем санитарным нормам, эти недостатки устраняются.

Для рационального освещения необходимо выполнение следующих условий:

- постоянная освещенность рабочих поверхностей во времени (колебание напряжения в сети не должны превышать 4% и выходить за пределы установленных норм);

- достаточная и равномерно распределенная яркость освещаемых рабочих поверхностей;

- отсутствие резких контрастов между яркостью рабочей поверхности и окружающего пространства;

- отсутствие резких и глубоких теней на рабочих поверхностях и на полу в проходах, что достигается правильным расположением светильников, а также увеличением отражения света от потолка и стен помещения и освещаемых рабочих поверхностей.

На предприятиях связи для освещения производственного помещения применяется общее освещение с равномерным (симметричным) размещением ламп.


ЗАКЛЮЧЕНИЕ


В данном проекте была поставлена задача реконструкции станционных сооружений городской телефонной сети города Советская Гавань.

Проектирование осуществлялось на базе цифровой коммутационной системы типа SDX-100 фирмы Samsung, которая обладает хорошими технико-экономическими показателями, и в современном мире телекоммуникаций занимает одну из ведущих позиций.

Выбор данного типа АТС был обусловлен рядом соображений и подтвержден соответствующими фактами.

При этом были учтены следующие положительные качества, присущие АТС данного типа:

- хорошая сопрягаемость с различными типами существующих станций;

- высокая надежность и ремонтопригодность;

- аппаратные средства легко наращиваются при необходимости увеличения числа обслуживаемых абонентов;

- наличие хорошо отработанного программного обеспечения, легко адаптируемого к любой конфигурации аппаратных средств, и поставляемого в комплекте со станцией;

- для абонентов имеется возможность ввода целого комплекса дополнительных услуг;

- приемлемая стоимость, сравнимая со стоимостью станций других типов;

- положительный опыт эксплуатации АТС данного типа на реальных сетях страны, подтверждающий заявленные производителем высокие технические характеристики оборудования.

В ходе решения задачи было сделано следующее:

- рассмотрена структура организации связи на ГТС г. Советская Гавань , где осуществляется проектирование, и сделан вывод о необходимости реконструкции;

- показан способ связи вводимого объекта с остальными действующими АТС города;

- рассмотрены технические характеристики оборудования SDX-100, структура аппаратных средств и программного обеспечения, описаны основные блоки и структурные единицы;

- произведен расчет абонентской нагрузки и распределение нагрузок по всем направлениям;

- по результатам расчетов определен необходимый объем станционного оборудования и соединительных линий по всем направлениям;

- произведено размещение оборудования на стативах и в машинном зале;

- рассмотрены вопросы, связанные с эксплуатацией и техническим обслуживанием данного объекта.

В результате расчёта основных экономических показателей был сделан вывод о целесообразности введения в строй данного коммутационного оборудования.

В ходе работы над проектом были рассмотрены вопросы, связанные с охраной труда обслуживающего персонала. Рассмотрены вредные факторы влияющие на работников, и методы их устранения.

Таким образом, проект выполнен в полном соответствии с заданием. Задача по реконструкции станционных сооружений на базе цифровой системы коммутации типа SDX-100 на городской телефонной сети решена. При этом были получены результаты, имеющие практическую ценность.




ПСЭ 45 (УАМ)

256 NN

п. Гатка

ПСЭ 43-44 (УПДМ)

2048 NN

п. Заветы Ильича

ПСЭ 48 (УАМ)

256 NN

п. Бяудэ

ПСЭ 49 (УАМ)

256 NN

п. Лесозавод

ПСЭ 40 (УАМ)

256 NN

5 квартал

ПСЭ 46 (УПДМ)

2048 NN

п. Лососина

ПСЭ 42 (УПДМ)

1024 NN

п. Окоча

УПАТС 91

АТСК 100/2000

400 NN

УПАТС 95

АТСК 100/2000

400 NN

УПАТС 97

КВАНТ

2048 NN

АМТС

EWSD

г. Хабаровск

Изм.

Лист

докум.

Подпись

Дата

Лист


Схема построения проектируемой ГТС

Лит.

Листов


Масса

Масштаб





УССЭ




Опорная РАТС 4,5,9

SDX-100, 4516 NN








Сиб ГУТИ ХХХХХХ. 000. ПЗ



Разраб.

Рыбак В.И.



941а-160





Изм.

Лист

№ докум.

Подпись

Дата

Лист


Разраб.

Провер. Воробьёв А.В.

Т. Контр.


Н. Контр.


Утверд.


Схема функциональная

проектируемой ЦСК

(SDX – 100)

Лит.

Листов


Реценз.


Масса

Масштаб




УПДМ

ПАИ

ПГО

ПМИ

БЦЛ
БК
БА

шина

БТМК

пмо

БАС

ПУВ

ПУВК

ИЦЛ

БТА

ГВ

БИАЛ ПК

УАМ

ПОУ

БС

БС

ПК

УПСП

У

З

О


ПТН ПУПК

шина

ЦУМО

пмо

ПУПК

ПТН

ПТП

ПТП

ПЭТ

ПЭТ

ПТС

ПТС

УВВ

БАС

БИАС

ИЦЛ

БУС

ПМО

шина

БАС

БТА

ГВ

У

З

СО


БУС

шина

УВВ

БТА

БАС

АИ

пмо

Рыбак В.И.



консоль

пк

принтер


пк

Операторская

Аварийная панель

Автозал





Изм.

Лист

докум.

Подпись
Дата
Лист

Сиб ГУТИ ХХХХХХ. 000. ПЗ


Структура коммутационного поля SDX 100

Лит.

Листов

941а-160


Масса

Масштаб




Задающий генератор

Устройство распределения частот генератора

Пространственный коммутатор

(16К*16К)

Интерфейсы оптических линий

32кан.

Внутреннее проключение 640кан.

256кан.

ВОЛС



ПРИЛОЖЕНИЕ А


ДОПОЛНИТЕЛЬНЫЕ ВИДЫ ОБСЛУЖИВАНИЯ (ДВО)


Для того, чтобы воспользоваться дополнительными видами обслуживания необходим телефонный аппарат с тональным набором номера. Для услуг (8) “Горячая линия”, (4) “Трехстороннее соединение” и (12) “Задержка отбоя” наличие такого аппарата не обязательно.


1. Сокращенный набор номера (ABD).

Абоненту предоставляется возможность сохранить до 20 часто используемых номеров телефонов в памяти станции и присвоить им сокращенные двузначные номера от 1 до 20.

2. Отсутствие абонента (CI).

Данная услуга информирует голосовым сообщением об отсутствии абонента при попытке ему позвонить. Данной услугой нельзя воспользоваться, если у абонента уже зарегистрирована услуга (6) “Отслеживание злонамеренного вызова”.

3. Переадресация входящего вызова (CTX).

Все входящие к данному абоненту вызовы будут переведены на абонента, номер которого указан при активизации.

4. Трехстороннее соединение (TWC).

Возможность организовать разговор одновременно трех абонентов. Данной услугой нельзя воспользоваться, если у абонента уже зарегистрирована услуга (6) “Отслеживание злонамеренного вызова”.

5. Служба “Будильник” (WKP).

В назначенное самим абонентом время станция посылает абоненту вызывной сигнал после которого следует голосовое сообщение. Абонент которому необходима указанная услуга, должен активизировать ее не ранее чем за 24 часа, до времени указываемого при активизации. Указанную услугу возможно заказать однократно или ежедневно. При однократном действии отмена услуги происходит автоматически при ответе абонента. Если абонент не отвечает во время вызова, то через 1 минуту после начала вызова станция прекращает подачу вызывного сигнала и через 5 минут повторяет процедуру. Если же после второй попытки абонент не отвечает, то установленное время отменяется.



6. Отслеживание злонамеренного вызова (MAL).

Предоставляется возможность отследить номер телефона звонящего данному абоненту. При использовании данной возможности номер телефона выводится оператору на терминал и на печатающее устройство.

7. “Теплая” линия (HTL).

Если после снятия трубки не последует набор номера в течении 5 секунд, то происходит соединение с заранее определенным номером.

8. “Горячая” линия (IMH).

Сразу после снятия трубки происходит немедленное соединение с заранее определенным номером. Данная услуга регистрируется только оператором станции.

9. Ожидание звонка во время разговора (WARN).

Абонент, использующий данную услугу, во время разговора получает звуковой сигнал о том, что ему пытается дозвониться третий абонент и имеет возможность разговаривать с ним. Данной услугой нельзя воспользоваться, если у абонента уже зарегистрирована услуга (1) “Сокращенный набор номера”.

10. Повтор неудавшегося вызова (RC).

Если абонент, использующий данную услугу, позвонив по какому-либо номеру обнаружил, что он занят, то воспользовавшись данной услугой абонент должен позже поднять трубку и не производить набор номера в течение 5 секунд. Если требуемый номер освободился, то произойдет подключение на этот номер.

12. Задержка отбоя (POD).

После того, как положена трубка отбой не происходит еще 90 секунд. Данная услуга может быть полезна, когда абоненту позвонили, а ему не удобно разговаривать в данном помещении. В таком случае он просто отключает аппарат от телефонной розетки, переходит в другое помещение, где есть параллельно подключенная телефонная розетка и включает аппарат. Данная услуга регистрируется только оператором станции.

13. Временный запрет связи (PKN).

А

Лист


бонент запрещает входящие и исходящие (за исключением спецслужб) вызовы до определенного времени.

14. Ограничение исходящих вызовов (CRS)

Данная услуга позволяет ограничить исходящие вызовы. Возможны следующие варианты:

-неограниченно;

-местные, зональные, междугородние (запрещены международные);

-местные, зональные (запрещены междугородние, международные);

-местные (запрещены зональные, междугородние, международные).

15. Регистрация пароля (PWD).

После регистрации данной функции, дополнительными видами обслуживания можно будет воспользоваться только зная пароль. А использование такого ДВО, как (14)”Ограничение исходящих вызовов” без пароля теряет смысл.


РЕФЕРАТ


В данном дипломном проекте рассматриваются вопросы реконструкции станционных сооружений ГТС г. Советская Гавань на базе цифровой коммутационной системы SDX-100. Рассмотрены технические характеристики вводимого оборудования, показан способ связи объекта с остальными АТС города. Произведен расчет нагрузок, по результатам которого определен необходимый объем оборудования и его размещение на стативах и в автозале. Затронуты вопросы технической эксплуатации станции.

Кроме того, выполнено технико-экономическое обоснование выбора системы, произведен расчет основных экономических показателей, а также рассмотрены вопросы охраны труда.

Дипломный проект выполнен в объёме 94 листов, содержит 11 рисунков, 33 таблицы, одно приложение. Приведён перечень принятых сокращений. Использовалось девять литературных источников, а так же ресурсы Интернет.

Ключевые слова: система коммутации, городская телефонная сеть, станция, нагрузка, абонент, линия, коммутатор, оборудование, показатель, эффективность.

В результате анализа полученных результатов была показана экономическая и техническая эффективность внедрения новой цифровой системы коммутации SDX-100. Результаты проектирования могут быть применены в реальной деятельности предприятия.


УАМ

УАМ


УАМ


УАМ


УПДМ

УПДМ


ПРОСТРАНСТ-ВЕННЫЙ КОММУТАТОР

ПМИ

ПОУ

УПДМ

УПДМ

АЛ

АЛ

АЛ

АЛ

АЛ

АЛ

АЛ

АЛ

ПГО

ПАИ

СЛ



ПАИ- подсистема абонентского интерфейса;

ПМИ- подсистема межстанционного интерфейса;

ПГО- подсистема глобального обслуживания;

ПОУ- подсистема общего управления;

УПДМ- модуль удалённой подсистемы доступа;

УАМ- удалённый абонентский модуль;

АЛ- абонентские линии;

СЛ- соединительные линии.


Рисунок 3.1 – Функциональная схема системы коммутации SDX-100


Опорная станция


Лист


АЛ



РАТС 4,5,9


ЦКП ГИ


“П”

ПАИ


Авн=78,45Эрл.

А исх = 78,45 Эрл. А исх 91 = 6,38 Эрл.

А исх мг = 30,9 Эрл.

А вх = 77,3 Эрл. А вх 91 = 4,94 Эрл.

Лист


А вх мг = 33,7 Эрл.

А мг 91 = 0,44 Эрл.

А усс = 6,2 Эрл.


ПСЭ 41


Авн =1,6 Эрл

ПСЭ 41


А исх = 24,8 Эрл. А исх 95 = 6,38 Эрл.

А исх мг = 5,7 Эрл.

А вх 95 = 4,94 Эрл.

А мг 95 = 2,15 Эрл.

А вх = 24,5 Эрл.

А вх мг =7,6 Эрл.


ПСЭ 42


Авн =1,6 Эрл.

А исх = 24,8 Эрл. А исх 97 = 32,1 Эрл.

А исх мг = 5,7 Эрл.

А вх 97 = 33,7 Эрл.


А мг 97 = 3,1 Эрл.

А вх = 24,5 Эрл.

А вх мг =7,6 Эрл.


ПСЭ 43-44


Авн =8,8 Эрл

ПСЭ 43-44

А исх = 49,9 Эрл.

А исх мг = 11,4 Эрл.


А зсл = 65,52 Эрл.


А вх = 49,9 Эрл.

А вх мг =15,3 Эрл.


ПСЭ 46


Авн =1,6 Эрл.


А исх = 24,8 Эрл.

А исх мг = 5,7 Эрл.


А слм = 71,85 Эрл.



А вх = 24,5 Эрл.

А вх мг =7,6 Эрл.


Рисунок 3.2 – Схема распределения нагрузок на проектируемой ГТС.


ПАИ

.


СГАО
СИАО 1
СИАО 2
ГВ ГВ


БТА БВВ БИАЛ (512) БИАЛ (512)
БП

ВК

БП БИАЛ (512) БИАЛ (512)
ВОЗДУХОВОД ВОЗДУХОВОД ВОЗДУХОВОД
БП ПУВК БУС БП БИАЛ (512) БИАЛ (512)
БП ПУАИ ПОВ ПТМ БП БИАЛ (512) БИАЛ (438)
БП

ПВУ

РМО

БАС

БП БИАЛ (512)

Рисунок 5.1 – Размещение оборудования ПАИ на стативах.


ПМИ



СУМИ
БЦЛ

БП ВК БП
ВОЗДУХОВОД
БП ПУВК БУС БП
БП ПЦМИ ПТМ БП
БП ПВУ ПМО БАС БП

Рисунок 5.2 – Размещение оборудования ПМИ на стативе.


ПГО



СГлАО
БОКС
БТМК БА БК
БП ВК БП
ВОЗДУХОВОД
БП ПУВК БП
БП ПУГО ПТМ БП
БП ПВУ ПМО БАС БП

Рисунок 5.3 - Размещение оборудования ПГО на стативе.


ПОУ



СУПУ
СПКС
ССУМ
БП ЦУМО БП

ПУПК ПТСУ ПТП ПТС
УЗС
БП

ПТН

ПМО БАС БП
УПСП БП
ВОЗДУХОВОД ВОЗДУХОВОД ВОЗДУХОВОД

БС

БП НМД(4) НМЛ(3) БП БП ПК БП УЗС
БП

ПЭТ

БП БП ПК БП УПСП БАС БП

ПОУ



ССУМ
СРЭ


УЗС

УПСП

БП
ВОЗДУХОВОД

УЗС

УПСП

БП

Рисунок 5.4 – Размещение оборудования ПОУ на стативах.


УПДМ


СГАО
СИАО
СТС

ГВ


БТЛ
УЗСО
БП ВК БП
БС БАС БП
ВОЗДУХОВОД ВОЗДУХОВОД ВОЗДУХОВОД
БП ПУВК БУС БП

БП ПУАИ ПЗСО БП
БИАЛ (512)

БП

ПВУ

ПМО

БАС

БП БИАЛ (512) БП ПУВВ АИ НМД БП

Рисунок 5.5 – Размещение оборудования УПДМ на стативах.


УАМ



СУАМ
БИАЛ (256)
ГВ БУМ

ВОЗДУХОВОД
КОНДИЦИОНЕР
БАТАРЕЯ


Рисунок 5.6 – Размещение оборудования УАМ на стативе.




Рисунок 5.7 – Размещение оборудования ПСЭ

Рабочее место операторов

консоль

принтер

Оборудование электропитания

СТС СИАО СГАО


Аккумуляторные батареи


КРОСС



СОДЕРЖАНИЕ


Стр.

Введение

  1. Основные тенденции развития городских телефонных сетей

  2. Характеристика существующей ГТС г. Совгавань

    1. Экономико-географическая характеристика г.Совгавань

    2. Характеристика линейных и станционных сооружений ГТС г. Совгавань

    3. Анализ характеристик современных цифровых систем коммутации.

Обоснование выбора системы коммутации

2.4 Исходные данные к реконструкции ГТС города Советская Гавань

  1. Расчёт интенсивности телефонной нагрузки на ГТС

    1. Разработка функциональной схемы построения ГТС

      1. Функциональная схема ГТС

      2. Структурная схема проектируемой системы коммутации

    2. Расчёт поступающей нагрузки

    3. Расчёт межстанционной нагрузки

      1. Расчёт интенсивностей нагрузок между проектируемой РАТС и УПАТС

      2. Расчёт входящих нагрузок

      3. Расчёт междугородней нагрузки

      4. Схема распределения нагрузок на проектируемой ГТС

    4. Расчёт межстанционных связей

      1. Расчёт числа исходящих, входящих каналов и ИКМ- линий между ПСЭ и опорной РАТС

      2. Расчёт числа исходящих, входящих каналов и ИКМ- линий между АМТС, УПАТС, УССЭ и опорной РАТС

  2. Расчёт объёма оборудования станционных сооружений ГТС.

    1. Характеристика станционных сооружений проектируемой системы

    2. Определение объёма абонентского оборудования

    3. Расчёт объёма оборудования межстанционного интерфейса

    4. Расчёт объёма оборудования цифрового коммутационного поля

    5. Расчёт количества каналов внутреннего интерфейса

  3. Спецификация и размещение оборудования

    1. Характеристики механической конструкции

    2. Комплектация оборудования

    3. Разработка плана размещения оборудования

  4. Технико-экономическое обоснование проектируемой ГТС

    1. Определение капитальных затрат

    2. Определение годовых эксплуатационных расходов

    3. Определение тарифных доходов предприятия

    4. Расчёт показателей экономической эффективности капитальных вложений

    5. Анализ полученных результатов

  5. Мероприятия по обеспечению безопасности жизнедеятельности

    1. Охрана труда в операторской

    2. Микроклиматические условия

    3. Шум

    4. Электробезопасность

    5. Излучение

    6. Эргономика

    7. Освещённость

Заключение

Перечень принятых сокращений

Список литературы

Приложение А


С

Лист


писок используемой литературы:


  1. Баклашов Н. И., Китаева Н. Ж., Терехов Б. Д. Охрана труда на предприятиях связи и охрана окружающей среды. - М., Радио и связь, 1989.

  2. Гончаров Н. Р. Охрана труда на предприятиях связи. - М., Энергоиздат, 1971.

  3. Долин П. А. Справочник по технике безопасности.- М., Энергоиздат, 1982.

  4. Ведомственные нормы технологического проектирования. Часть 2. Станции городских и сельских телефонных сетей. ВНТП 112-92 Мин.связи СССР. - М.: Связь, 1980.

  5. Костюкович Н. Ф. , Ромашова Т. И. Проект РАТС на базе цифровой АТС типа АТСЭ 200: Учебное пособие.- Новосибирск, Сиб ГУТИ, 1992.

  6. Попова А. Г., Степанова И. В. Цифровые системы коммутации с распределенным управлением. Под ред. Васильева В.Ф. Часть 2 - М., Информсвязьиздат, 1992.

  7. Проектная документация на коммутационную систему SDX-100 (АТСЭ-4,5,9).

  8. Техническая документация действующей станции SDX-100.

  9. Автоматическая коммутация. Под ред. Ивановой О. Н. – М.,1988.




Перечень принятых сокращений


Обозначения различных видов оборудования системы коммутации SDX–100.


ПАИ (ASS-S) – подсистема абонентского интерфейса.

БИАЛ (ASI) – блок интерфейса аналоговых линий.

ПУАИ (ASIP) – процессор управления абонентским интерфейсом.

ГВ (RG) – блок генератора вызывных сигналов.

БТА (TEC) – блок тестирования абонентского интерфейса.

ПТМ (ASMP) – процессор техобслуживания модуля доступа.

БУС (LSI) – блок устройств сигнализации.

ПУВК (LTSP) – процессор управления временным коммутатором.

ПВУ (ASP) – процессор высокого уровня подсистемы доступа.

ПМО (GWP) – процессор звена межпроцессорного обмена

БАС (FI) – блок сбора аварийных сообщений.

ВК (TSL) – временной коммутатор.

ПОВ (RSIP) – процессор обслуживания выноса.

БВВ (DLI) – блок взаимодействия с выносом.

ПМИ (ASS-T) – подсистема межстанционного интерфейса.

БЦЛ (DCI) – блок цифровых соеденительных линий.

ПГО (ASS-G) – подсистема глобального обслуживания.

БК (CMX) - блок цепей конференц-связи.

БА (VMHP) – блок автоинформаторов с фиксированой записью.

БТМК (TTMU) – блок тестирования межстанционных каналов.

БОКС (No.7) – блок ОКС-7.

ПУГО (GSP) – процессор управления устройствами глобального обслуживания.

ПОУ (CCS) – подсистема общего управления.

ЦУМО (CIPCU) – центральное устройство межпроцессорного обмена.

ПУПК (SSP) – процессор управления пространственным коммутатором.

ПТС (LNSP) – процессор техобслуживания блока системной синхронизации.

ПТСУ (HLIP) – процессор техобслуживания звена связи с УПДМ.

ПТП (CIMP) – процессор техобслуживания ПОУ.

ПТН (SNP) – процессор прключения и трансляции номера.

БИАС (APC) – блок интерфейса с панелью аварийной сигнализации.

ПЭТ (OMP) – процессор эксплуатации и техобслуживания.

БС (NES) – блок системы сетевой синхронизации.

ПК (SSW) – блок пространственного коммутатора.

УЗС (TCDL) – устройство звена связи с УПДМ.

УПСП (HRC) – устройство преобразования среды передачи.

УПДМ (RASM) – устройство преобразования среды передачи.

АИ (ANM) – автоинформатор.

ПУВВ (IOP) – процессор устройств ввода-вывода подсистемы ддоступа.

ПЗСО (RLIP) – процессор звена связи с опорной станцией.

УЗСО (TLDL) – устройство звена связи с оиорной станцией.

УАМ (RSM) – удалённый абонентский модуль.

БУМ (PP) – блок управления удалённым абонентским модулем.

СУМИ (TDIR) – статив устройств межстанционного интерфейса.

СГлАО (ASGR) – статив глобального абонентского обслуживания.

СГАО (ASCR) – статив группового абонентского обслуживания.

СИАО (GSIR) – статив индивидуального абонентского оборудования.

СПКС (SSNR) – статив пространственного коммутатора.

ССУМ (HDLR) – статив связи с удалённым модулем.

СУАМ (RSMR) – статив удалённого абонентского модуля.

СТС (RDLR) – статив связи с опорной станцией.

СУПУ (CCIR) – статив управления подсистемой управления.

Похожие рефераты:

Организация интеллектуальной сети в г. Кокшетау на базе платформы оборудования Alcatel S12

АТС Alkatel

Архитектура сотовых сетей связи и сети абонентского доступа

Коммутатор цифровых каналов системы передачи

Реконструкция оборудования ОС п. Гастелло Жаркаинского района Акмолинской области на базе ЦАТС МС-240

Проектирование сети Metro Ethernet в городе Павлодаре

Изучение экономической целесообразности применения ООО Сибирь-связь зарубежных технологических разработок по строительству офисных телекоммуникационных сетей на базе систем микросотовой связи стандарта DECT

Телефонная связь и ее развитие

Сотовые сети связи

Модернизация телефонной сети в сельской местности Республики Казахстан

Блок обмена сообщениями коммутационной станции

Проект системы радиодоступа в п. Омчак Магаданской области

Проект узла коммутации телеграфных связей в областном центре

Модернизация сети телекоммуникаций района АТС-38 г. Алматы

Математическое моделирование услуг Интернет

Коммутация в сетях с использованием асинхронного метода переноса и доставки

Проектирование городских координатных АТС

Организация сети передачи голоса по IP протоколу на базе распределенной локальной вычислительной сети АГУ

Цифровизация сетей связи
