Реферат: Инсоляция

Министерство общего и профессионального образования Российской Федерации

Сочинский Государственный Университет Туризма и Курортного Дела

Институт туристского сервиса и инфраструктуры

Контрольная работа

по дисциплине:

''Инженерная подготовка ''

Выполнил: студент IV курса

Группы 97 ЗГС

Дымченко И.В.

Проверил: Папов Б.К.

Г. Сочи

Задача №1

Рассчитать уровень шума в расчётной точке, создаваемый транспортным потоком, движущимся по дороге с двумя полосами движения

Исходные данные выбираются из таблиц №1-3 методических указаний:

Интенсивность движения транспорта Q=1100^авт /_ч
Скорость движения транспортного потока V=30^км /_ч
Состав транспортного потока р =25%
Уклон i =8%
Ограничение движения грузового транспорта по полосе 1

Решение:

Определяем шумовые характеристики ИШ по формуле:

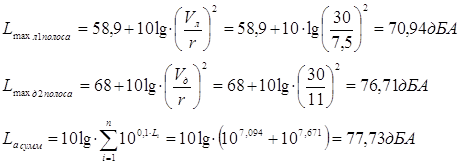

Рассчитываем максимальный уровень шума по шумам, созданным единичным транспортным средством по формулам:

где r- расстояние в метрах от оси движения автомобилей до РТ

Рассчитываем снижение УШ экраном

Определяем снижение УШ экраном бесконечной длины :

Вычисление кратчайших расстояний а, в, с производим графическим способом по схеме №2

Зная d, определим DL _{А экв В} по таблице №32 СНиП II-12-77 путём интерполяции:

DL _{А экв В} =27 дБА

Определим снижение УШ данным экраном длиной 62 м

Зная a₁ =71°31' и a₂ =55°00' , определим DL _{А экв a1} и DL _{А экв a2} по таблице 33 СНиП II-12-77

DL _{А экв a1} =5,6 дБА

DL _{А экв a2} =10,8дБА

Определяем окончательную величину снижения УШ экраном по формуле:

DL _{А экв} = DL _{А экв a} +D_д =5,6+1,8=7,4дБА

DL _{А экв a2} -DL _{А экв a1} =10,8-5,6=5,2дБА

где: DL _{А экв a} -получают как меньшее из DL _{А экв a1} и DL _{А экв a2}

D_д – получают из таблицы №32 по разности DL _{А экв a1} и DL _{А экв a2}

Вычисляем УШ на территории :

L_{а тер} = L_{а ист} -D L_{а рас} -D L_{а экр} -D L_{а зел}

Где: L_{а ист} =77,67дБА

D L_{а рас} =10дБА (по рисунку 26 СНиП II-12-77)

D L_{а экр} =7,4 дБА

D L_{а зел} =0 дБА

L_{а тер} = L_{а ист} -D L_{а рас} -D L_{а экр} -D L_{а зел} =77,67-10-7,4+0=60,27»60 дБА

L_{а тер} = L_{а экв} -D L_{а рас} -D L_{а экр} -D L_{а зел} =64,8-10-7,4+0=47,4»47 дБА

Ответ: L_{а тер} =60дБА

L_{а тер2} =47дБА

Задача №2

Построить инсоляционную линейку на 22 марта для географической широты 41°северной широты.

Решение:

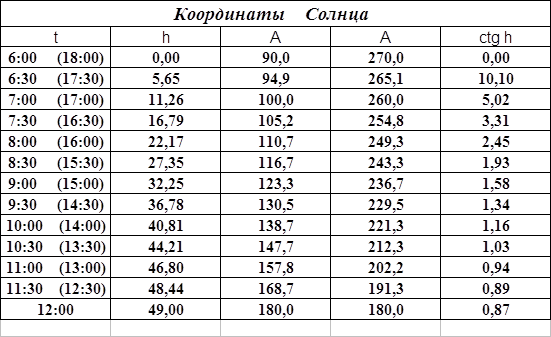

Для построения линейки необходимо предварительно рассчитать координаты солнца. Расчёты оформим в виде таблицы:

В графу 1 заносим интервал времени 0,5 часа с момента восхода до момента захода

В графу 2 заносим высоту солнца , рассчитанную по формуле:

так как d=0, t=15t

В графу 3 заносим азимут солнечного луча, рассчитанный по формуле:

В графу 4 заносим тангенс высоты солнца

Строим линейку для чертежей в масштабе 1:500
