р е ф е р а т


тема:


Электромагнитные волны













Выполнил:
ученик 11 «Б» класс
Львов Михаил
Проверил:

Владимир 2001г.

План

1. Вступление ……………………………………………………… 3

2. Понятие волна и ее характеристики…………………………… 4

3. Электромагнитные волны……………………………………… 5

4. Экспериментальное доказательство существования
электромагнитных волн………………………………………… 6

5. Плотность потока электромагнитного излучения ……………. 7

6. Изобретение радио …………………………………………….… 9

7. Свойства электромагнитных волн ………………………………10

8. Модуляция и детектирование…………………………………… 10

9. Виды радиоволн и их распространение………………………… 13

Вступление

Волновые процессы чрезвычайно широко распространены в природе. В природе существует два вида волн: механические и электромагнитные. Ме­ханические волны распространяются в веществе: газе, жидкости или твердом теле. Электромагнитные волны не нуждаются в каком-либо веществе для своего распростра­нения, к которым, в частности, от­носятся радиоволны и свет. Электромагнитное поле может су­ществовать в вакууме, т. е. в пространстве, не содержащем ато­мов. Несмотря на существенное отличие электромагнитных волн от механических, электромагнитные волны при своем распростра­нении ведут себя подобно механическим. Но подобно колебаниям все виды волн описываются количественно одинаковыми или почти одинаковыми законами. В своей работе я постараюсь рассмотреть причины возникновения электромагнитных волн, их свойства и применение в нашей жизни.

Понятие волна и ее характеристики

Волной называют колебания, распростра­няющиеся в пространстве с течением времени.

Важнейшей ха­рактеристикой волны является ее скорость. Волны любой природы не распространяются в пространстве мгновенно. Их скорость конечна.

При распространении механической волны движе­ние передается от одного участка тела к другому. С передачей движения связана передача энергии. Ос­новное свойство всех волн незави­симо от их природы состоит в пере­носе ими анергии без переноса вещества. Энергия поступает от источ­ника, возбуждающего колебания на­чала шнура, струны и т. д., и распро­страняется вместе с волной. Через любое поперечное сечение непрерывно течет энергия. Эта энергия слагается из кинети­ческой энергии движения участков шнура и потенциальной энергии его упругой деформации. Постепенное уменьшение амплитуды колебаний, при распространении волны связано с превращением части механической энергии во внутреннюю.

Если заставить конец растянутого резинового шнура колебаться гармонически с опреде­ленной частотой v, то эти колеба­ния начнут распространяться вдоль шнура. Колебания любого участка шнура происходят с той же часто­той и амплитудой, что и колебания конца шнура. Но только эти колеба­ния сдвинуты по фазе друг относи­тельно друга. Подобные волны назы­ваются монохроматическими .

Если сдвиг фаз между колеба­ниями двух точек шнура равен 2п, то эти точки колеблются совершенно одинаково: ведь соs(2лvt+2л) = =соs2п vt . Такие колебания назы­ваются синфазными (происходят в одинаковых фазах).

Расстояние между ближайшими друг к другу точками, колеблющими­ся в одинаковых фазах, называется длиной волны.

Связь между длиной волны λ, частотой v и скоростью распростра­нения волны c. За один период ко­лебаний волна распространяется на расстояние λ. Поэтому ее скорость определяется формулой

C = λ / T

Так как период Т и частота v свя­заны соотношением T = 1 / v

то

c = λ v.

Скорость волны равна произведению длины волны на частоту колебаний.

Электромагнитные волны

Теперь перейдем к рассмотрению непосредственно электромагнитных волн.

Фунда­ментальные законы природы могут дать гораздо боль­ше, чем заключено в тех фактах, на основе которых они получены. Одним из таких относятся открытые Макс­веллом законы электромагнетизма.

Среди бесчисленных, очень инте­ресных и важных следствий, выте­кающих из максвелловских законов электромагнитного поля, одно заслу­живает особого внимания. Это вы­вод о том, что электромагнитное взаимодействие распространяется с конечной скоростью.

Согласно теории близкодействия Перемещение заряда меняет электрическое поле вблизи него. Это переменное электрическое поле порождает переменное магнитное поле в соседних областях пространства. Переменное же магнитное поле в свою очередь порождает переменное электрическое поле и т. д.

Перемещение заряда вызывает, таким образом, «всплеск» электро­магнитного поля, который, распространяясь, охватывает все большие области окружающего пространства.

Максвелл математически дока­зал, что скорость распространения этого процесса равна скорости све­та в вакууме.

Пред­ставьте себе, что электрический заряд не просто сместился из одной точки в другую, а приведен в быстрые колебания вдоль некоторой прямой. Тогда элек­трическое поле в непосредственной близости от заряда начнет периоди­чески изменяться. Период этих изме­нений, очевидно, будет равен периоду колебаний заряда. Переменное элек­трическое поле будет порождать пе­риодически меняющееся магнитное поле, а последнее в свою очередь вызовет появление переменного элек­трического поля уже на большем расстоянии от заряда и т.д.

В каждой точке пространства электрические и магнитные поля ме­няются во времени периодически. Чем дальше расположена точка от заряда, тем позднее достигнут ее ко­лебания полей. Следовательно, на разных расстояниях от заряда коле­бания происходят с различными фа­зами.

Направления колеблющихся век­торов напряженности электрическо­го поля и индукции магнитного по­ля перпендикулярны к направлению распространения волны.

Электромагнитная волна является поперечной.

Электромагнитные волны излу­чаются колеблющимися зарядами. При этом существенно, что скорость движения таких зарядов меняется со временем, т. е. что они движутся с ускорением. Наличие ускорения - главное условие излучения электро­магнитных волн. Электромагнитное поле излучается заметным образом не только при колебаниях заряда, но и при любом быстром изменении его скорости. Интенсивность излу­ченной волны тем больше, чем боль­ше ускорение, с которым движется заряд.

Максвелл был глубоко убежден в реальности электромагнитных волн. Но он не дожил до их эксперимен­тального обнаружения. Лишь через 10 лет после его смерти электро­магнитные волны были экспериментально получены Герцем.

Экспериментальное доказательство существования

электромагнитных волн

Электромагнитные волн не видны в отличие от механических, но тогда как же они были обнаружены? Для ответа на этот вопрос рассмотрим опыты Герца.

Электромагнитная волна образу­ется благодаря взаимной связи переменных электрических и магнитных полей. Изменение одного поля при­водит к появлению другого. Как известно, чем быстрее меня­ется со временем магнитная индук­ция, тем больше напряженность воз­никающего электрического поля. И в свою очередь, чем быстрее меняется напряженность электрического поля, тем больше магнитная индукция.

Для образования интенсивных электромагнитных волн необходимо создать электромагнитные колебания достаточно высокой частоты.

Колебания высокой частоты можно получить с помощью колебательного контура. Частота колебаний равна 1/ √ LС. От сюда видно, что она будет тем больше, чем меньше индуктивность и емкость контура.

Для получения электромагнитных волн Г. Герц использовал простое устройство, называемое сейчас вибратором Герца.

Это устройство представляет собой открытый колебательный контур.

К открытому контуру можно перейти от закрытого, если постепенно раздвигать пластины конденсатора, уменьшая их площадь и одновременно уменьшая число вит­ков в катушке. В конце концов, полу­чится просто прямой провод. Это и есть открытый колебательный кон­тур. Емкость и индуктивность вибратора Герца малы. Поэтому частота колебаний весьма велика.


В открытом контуре заряды не сосредоточены на концах, а распределены по всему проводнику. Ток в данный момент времени во всех сечениях проводника направлен в одну и ту же сторону, но сила тока неодинакова в различных сечениях проводника. На концах она равна нулю, а посредине достигает макси­мума (в обычных же цепях переменного тока сила тока во всех сечениях в данный момент вре­мени одинакова.) Электромагнитное поле также охватывает все пространство возле контура.

Герц получал элек­тромагнитные волны, возбуждая в вибраторе с помощью источника вы­сокого напряжения серию импульсов быстропеременного тока. Колебания электрических зарядов в вибраторе создают электромагнитную волну. Только колебания в вибраторе совер­шает не одна заряженная частица, а огромное число электронов, дви­жущихся согласованно. В электро­магнитной волне векторы Е и В пер­пендикулярны друг другу. Вектор Е лежит в плоскости, проходящей че­рез вибратор, а вектор В перпенди­кулярен этой плоскости. Излучение волн происходит с максимальной ин­тенсивностью в направлении, перпен­дикулярном оси вибратора. Вдоль оси излучения не происходит.

Электромагнитные волны реги­стрировались Герцем с помощью приемного вибратора (резонатора), представляющего собой такое же устройство, как и излучающий вибра­тор. Под действием переменного электрического поля электромагнит­ной волны в приемном вибраторе возбуждаются колебания тока. Если собственная частота приемного ви­братора совпадает с частотой элек­тромагнитной волны, наблюдается резонанс. Колебания в резонаторе происходят с большой амплитудой при расположении его параллельно излучающему вибратору. Герц обнаруживал эти колебания, наблюдав искорки в очень маленьком промежутке между проводниками приемного вибратора. Герц не только получил электромагнитные волны, но и обнаружил, что они ведут себя подобно другие видам волн.

Вычислив собственную частоту электромагнитных колебаний вибратора. Герц смог определить скорость электромагнитной волны по формуле с = λ v. Она оказалась приближенно равной скорости света: с = 300 000 км/с. Опыты Герца блестяще подтвердили предсказания Максвелла.

Плотность потока электромагнитного излучения

Теперь перейдем к рассмотрению свойств и характеристик электромагнитных волн. Одной из характеристик электромагнитных волн является плотность электромагнитного излучения.

Рас­смотрим поверхность площадью S, через которую электромагнитные волны переносят энергию.

с t

Плотностью потока электромагнитного излучения I называет отно­шение электромагнитной энергии W , проходящей за время t через перпендикулярную лучам поверх­ность площадью S, к произведению площади S на время t.

Плот­ность потока излучения, в СИ выра­жают в ваттах на квадратный метр (Вт/м2 ). Иногда эту величину называют интенсивностью волны.

После проведения ряда преобразований мы получаем что I = w c.

т. е. плотность потока излучения равна произведению плотности элек­тромагнитной энергии на скорость ее распространения.

Мы не раз встречались с идеализацией реаль­ных источников принятие в физике: материаль­ная точка, идеальный газ и т. д. Здесь мы встретимся еще с одним.

Источник излучения считается точечным, если его размеры много меньше расстояния, на котором оце­нивается его действие. Кроме того, предполагается, что такой источник посылает электромагнитные волны по всем направлениям с одинаковой интенсивностью.

Рассмотрим зависимость плотности потока излучения от расстояния до источ­ника.

Энергия, которую несут с собой электромагнитные волны, с течением времени распределяется по все большей и большей поверхности. Поэтому энергия, переносимая через единичную площадку за единицу времени, т. е. плотность потока из­лучения, уменьшается по мере удаления от источника. Выяснить зависимость плотности потока излучения от расстояния до источника можно, поместив точечный источник в центр сферы радиусом R . площадь поверхности сферы S= 4 п R^2. Если считать, что источник по всем направлениям за время t излучает энергию W

Плотность потока излучения от точечного источника убывает обрат­но пропорционально квадрату рас­стояния до источника.

Теперь рассмотрим зависимость плотности потока из­лучения от частоты. Как известно излучение элек­тромагнитных волн происходит при ускоренном движении заряженных частиц. Напряженность электрического поля и магнитная ин­дукция электромагнитной волны про­порциональны ускорению а излучаю­щих частиц. Ускорение при гармо­нических колебаниях пропорцио­нально квадрату частоты. Поэтому напряженность электрического поля и магнитная индукция пропорцио­нальны квадрату частоты

Плотность энергии электрическо­го поля пропорциональна квадрату напряженности поля. Энергия магнитного по­ля пропорцио­нальна квадрату магнитной индукции. Полная плотность энергии электро­магнитного поля равна сумме плот­ностей энергий электрического и маг­нитного полей. Поэтому плотность потока излучения пропорциональна: (E^2+B^2). От сюда получаем, что I пропорциональна w^4.

Плотность потока излучения про­порциональна четвертой степени частоты.

Изобретение радио

Опыты Герца заинтересовали физиков всего мира. Ученые стали искать пути усовершенствования излучателя и приемника электромагнитных волн. В России одним из первых занялся изучением электромагнитных волн преподаватель офицерских курсов в Кронштадте Александр Степанович Попов.

В качестве детали, непосредственно «чувствующей» электромагнитные волны, А. С. Попов применил когерер. Этот прибор представляет собой стеклянную трубку с двумя электродами. В трубке помещены мелкие металлические опилки. Действие прибора основано на влиянии электрических разрядов на металлические порошки. В обыч­ных условиях когерер обладает боль­шим сопротивлением, так как опилки имеют плохой контакт друг с дру­гом. Пришедшая электромагнитная волна создает в когерере перемен­ный ток высокой частоты. Между опилками проскакивают мельчайшие искорки, которые спекают опилки. В результате сопротивление коге­рера резко падает (в опытах А. С. По­пова со 100000 до 1000—500 Ом, т. е. в 100—200 раз). Снова вернуть прибору большое сопротивление можно, если встряхнуть его. Чтобы обеспечить автоматичность приема, необходимую для осуществления беспроволочной связи, А. С. Попов использовал звонковое устройство для встряхивания когерера после приема сигнала. Цепь электрическо­го звонка замыкалась с помощью чувствительного реле в момент при­хода электромагнитной волны. С окончанием приема волны работа звонка сразу прекращалась, так как молоточек звонка ударял не только по звонковой чашечке, но и по коге­реру. С последним встряхиванием когерера аппарат был готов к приему новой волны.

Чтобы повысить чувствительность аппарата, А. С. Попов один из вы­водов когерера заземлил, а другой присоединил к высоко поднятому кус­ку проволоки, создав первую прием­ную антенну для беспроволочной связи. Заземление превращает про­водящую поверхность земли в часть открытого колебательного контура, что увеличивает дальность приема.

Хотя современные радиоприем­ники очень мало напоминают при­емник А. С. Попова, основные прин­ципы их действия те же, что и в его приборе. Современный приемник так­же имеет антенну, в которой прихо­дящая волна вызывает очень слабые электромагнитные колебания. Как и в приемнике А. С. Попова, энергия этих колебаний не используется не­посредственно для приема. Слабые сигналы лишь управляют источника­ми энергии, питающими последую­щие цепи. Сейчас такое управление осуществляется с помощью полупро­водниковых приборов.

7 мая 1895 г. на заседании Рус­ского физико-химического общества в Петербурге А. С. Попов проде­монстрировал действие своего прибо­ра, явившегося, по сути дела, первым в мире радиоприемником. День 7 мая стал днем рождения радио.

Свойства электромагнитных волн

Современные радиотехнические устройства позволяют провести очень наглядные опыты по наблюдению свойств электромагнитных волн. При этом лучше всего пользоваться вол­нами сантиметрового диапазона. Эти волны излучаются специальным генератором сверхвысокой частоты (СВЧ). Электрические колебания генератора модулируют звуковой ча­стотой. Принятый сигнал после де­тектирования подается на громко­говоритель.

Я не буду описывать проведение всех опытов, а остановлюсь на основных.

1. Диэлектрики способны поглощать электромагнитные волны.

2. Некоторые вещества (например, металл) способны поглощать электромагнитные волны.

3. Электромагнитные волны способны изменять свое направление на границе диэлектрика.

4. Электромагнитные волны являются поперечными волнами. Это означает, что векторы Е и В электромагнитного поля волны перпендикулярны к направлению ее распространения.

Модуляция и детектирование

С момента изобретения радио Поповым прошло некоторое время, когда люди захотели вместо телеграфных сигналов, состоящих из коротких и длинных сигналов, передавать речь и музыку. Так была изобретена радиотелефонная связь. Рассмотрим основные принципы работы такой связи.

При радиотелефонной связи колебания дав­ления воздуха в звуковой волне пре­вращаются с помощью микрофона в электрические колебания той же формы. Казалось бы, если эти коле­бания усилить и подать в антенну, то можно будет передавать на рас­стояние речь и музыку с помощью электромагнитных волн. Однако в действительности такой способ пере­дачи неосуществим. Дело в том, что колебания звук новой частоты пред­ставляют собой сравнительно мед­ленные колебания, а электромагнит­ные волны низкой (звуковой) часто­ты почти совсем не излучаются. Для преодоления этого препятствия была разработана модуляция и детектирование рассмотрим их подробно.

Модуляция. Для осуществления радиотелефонной связи необходимо использовать высокочастотные коле­бания, интенсивно излучаемые ан­тенной. Незатухающие гармониче­ские колебания высокой частоты вы­рабатывает генератор, например ге­нератор на транзисторе.

Для передачи звука эти высоко­частотные колебания изменяют, или как говорят, модулируют, с помощью электрических колебаний низкой (звуковой) частоты. Можно, напри­мер, изменять со звуковой частотой амплитуду высокочастотных колеба­ний. Этот способ называют ампли­тудной модуляцией.

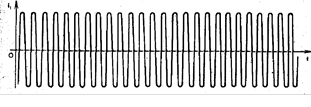

график колебаний высокой частоты, которую называют несущей частотой;

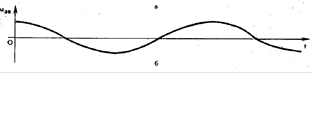

б) гра­фик колебаний звуковой частоты, т. е. модулирующих колебаний;

в) график модулированных по ам­плитуде колебаний.

Без модуляции мы в лучшем случае можем контроли­ровать, работает станция или мол­чит. Без модуляции нет ни телеграфной, ни телефонной, ни телевизионной передачи.

Амплитудная модуляция высоко­частотных колебаний достигается специальным воздействием на гене­ратор незатухающих колебаний. В частности, модуляцию можно осуществить, изменяя на колебательном контуре напряжение, создаваемое источником. Чем больше напряжение на контуре генера­тора, тем больше энергии поступает за период от источника в контур. Это приводит к увеличению амплитуды колебаний в контуре. При уменьше­нии напряжения энергия, поступаю­щая в контур, также уменьшается. Поэтому уменьшается и амплитуда колебаний в контуре.

В самом простом устройстве для осуществления амплитудной модуляции включают последовательно с источником постоянного напряжения дополнительный источник переменного на­пряжения низкой частоты. Этим источником может быть, например, вторичная обмотка трансформатора, если по его первичной обмотке протекает ток звуковой частоты. В результате амплитуда колебаний в колебательном контуре генератора будет изменяться в такт с изменениями напряжения на тран­зисторе. Это и означает, что высоко­частотные колебания модулируются по амплитуде низкочастотным сигналом.

Кроме амплитудной модуляции, в некоторых случаях применяют ча­стотную модуляцию — изменение ча­стоты колебаний в соответствии с управляющим сигналом. Ее преиму­ществом является большая устойчи­вость по отношению к помехам.

Детектирование. В приемнике из модулированных колебаний высокой частоты выделяются низкочастотные колебания. Такой процесс преобра­зования сигнала называют детекти­рованием.

Полученный в результате детек­тирования сигнал соответствует то­му звуковому сигналу, который действовал на микрофон передатчика. После усиления колебания низкой частоты могут быть превращены в звук.

Принятый при­емником модулированный высокоча­стотный сигнал даже после усиле­ния не способен непосредственно вызвать колебания мембраны теле­фона или рупора громкоговорителя со звуковой частотой. Он может вы­звать только высокочастотные коле­бания, не воспринимаемые нашим ухом. Поэтому в приемнике необхо­димо сначала из высокочастотных модулированных колебаний выде­лить сигнал звуковой частоты.

Детектирование осуществляется устройством, содержащим элемент с односторонней проводимостью - детектор. Таким элементом может быть электронная лампа (вакуум­ный диод) или полупроводниковый диод.

Рассмотрим работу полупровод­никового детектора. Пусть этот при­бор включен в цепь последователь­но с источником модулированных колебаний и нагрузкой. Ток в цепи будет течь преимуще­ственно в одном направлении.

В цепи будет течь пуль­сирующий ток. Этот пульси­рующий ток сглаживается с по­мощью фильтра. Простейший фильтр представляет собой конденсатор, присоединенный к нагрузке.

Фильтр работает так. В те моменты времени, когда диод пропускает ток, часть его проходит через нагрузку, а другая часть ответвляется в кон­денсатор, заряжая его. Разветвле­ние тока уменьшает пульсации то­ка, проходящего через нагрузку. За­то в промежутке между импульса­ми, когда диод заперт, конденсатор частично разряжается через на­грузку.

Поэтому в интервале между им­пульсами ток через нагрузку течет в ту же сторону. Каждый новый импульс подзаряжает конденсатор. В резуль­тате этого через нагрузку течет ток звуковой частоты, форма колебаний которого почти точно воспроизводит форму низкочастотного сигнала на передающей станции.

Виды радиоволн и их распространение

Мы уже рассмотрели основные свойства электромагнитных волн, их применение в радио, образование радиоволн. Теперь познакомимся с видами радиоволн и их распространением.

Форма и физи­ческие свойства земной поверхно­сти, а также состояние атмосферы сильно влияют на распространение радиоволн.

Особенно существенное влияние на распространение радиоволн ока­зывают слои ионизированного газа в верхних частях атмосферы на вы­соте 100—300 км над поверхностью Земли. Эти слои называют ионосфе­рой. Ионизация воздуха верхних слоев атмосферы вызывается элек­тромагнитным излучением Солнца и потоком заряженных частиц, излу­чаемых им.

Проводящая электрический ток, ионосфера отражает радиоволны с длиной волны > 10 м, как обычная металлический пластина. Но способ­ность ионосферы отражать и поглощать радиоволны существенно меняется в зависимости от времени су­ток и времен года.

Устойчивая радиосвязь между удаленными пунктами на земной поверхности вне прямой видимости оказывается возможной благодаря отражению волн от ионосферы и способности радиоволн огибать выпуклую земную поверхность. Это огибание выражено тем сильнее, чем больше длина волны. Поэтому радиосвязь на больших расстояниях за счет огибания волнами Земли оказывается возможна лишь при длине волн, значительно превышающей 100 м (средние и длинные волны )

Короткие волны (диапазон длин волн от 10 до 100 м) распространя­ются на большие расстояния только за счет многократных отражений от ионосферы и поверхности Земли. Именно с помощью корот­ких волн можно осуществить радиосвязь на любых расстояниях между радиостанциями на Земле.

Ультракороткие радиоволны (λ <10 м) проникают сквозь ионосферу и почти не огибают поверхность Земли. Поэтому они используются для радиосвязи между пунктами в пределах прямой видимости, а также для связи с космическими кораб­лями.

Теперь рассмотрим еще одно применение радиоволн. Это радиолокация.

Обнаружение и точное определе­ние местонахождения объектов с по­мощью радиоволн называют радио­локацией. Радиолокационная уста­новка — радиолокатор (или ра­дар) — состоит из передающей и приемной частей. В радиолокации используют электрические колебания сверхвысокой частоты. Мощный генератор СВЧ связан с антенной, которая излучает остро­направленную волну. Острая направленность излуче­ния получается вследствие сложения волн. Антенна устроена так, что вол­ны, посланные каждым из вибрато­ров, при сложении взаимно усили­вают друг друга лишь в заданном направлении. В остальных направле­ниях при сложении волн происхо­дит полное или частичное их взаим­ное гашение.

Отраженная волна улавливается той же излучающей антенной либо другой, тоже остронаправленной приемной антенной.

Для определения расстояния до цели применяют импульсный режим излучения. Передатчик излучает вол­ны кратковременными импульсами. Длительность каждого импульса со­ставляет миллионные доли секунды, а промежуток между импульсами примерно в 1000 раз больше. Во вре­мя пауз принимаются отраженные волны.

Определение расстояния произ­водится путем измерения общего времени прохождения радиоволн до цели и обратно. Так как скорость радиоволн с=3*108 м/с в атмосфе­ре практически постоянна, то R = ct/2.

Для фиксации посланного и отра­женного сигналов используют электронно-лучевую трубку.

Радиоволны используются не то­лько для передачи звука, но и для передачи изображения (телевиде­ние).

Принцип передачи изображений на расстояние состоит в следующем. На передающей станции произво­дится преобразование изображения в последовательность электрических сигналов. Этими сигналами моду­лируют затем колебания, вырабаты­ваемые генератором высокой часто­ты. Модулированная электромагнит­ная волна переносит информацию на большие расстояния. В приемнике производится обратное преобразо­вание. Высокочастотные модулиро­ванные колебания детектируются, а полученный сигнал преобразуется в видимое изображение. Для передачи движения используют принцип кино: немного отличающиеся друг от друга изображения движущегося объекта (кадры) передают десятки раз в се­кунду (в нашем телевидении 50 раз).

Изображение кадра преобразует­ся с помощью передающей вакуум­ной электронной трубки — иконо­скопа в серию электриче­ских сигналов. Кроме иконоскопа, существуют и другие передающие устройства. Внутри иконоскопа рас­положен мозаичный экран, на кото­рый с помощью оптической системы проецируется изображение объекта. Каждая ячейка мозаики заряжает­ся, причем ее заряд зависит от интен­сивности падающего на ячейку све­та. Этот заряд меняется при попада­нии на ячейку электронного пучка, создаваемого электронной пушкой. Электронный пучок последовательно попадает, на все элементы сначала одной строчки мозаики, затем дру­гой строчки и т. д. (всего 625 строк).

От того насколько сильно меняется заряд ячейки, зависит сила тока в резисторе R . Поэтому напряжение на резисторе изменяется пропорционально изменению освещенности вдоль строк кадра.

Такой же сигнал получается в телевизионном приемнике после де­тектирования. Это видеосигнал. Он преобразуется в видимое изображе­ние на экране приемной вакуумной электронной трубки — кинескопа.

Телевизионные радиосигналы мо­гут быть переданы только в диапазоне ультракоротких (метровых) волн.
