Дипломная работа: Расчет телекоммуникационной сети ГТС малой емкости

Введение

Актуальность проблемы в настоящее время развития телекоммуникаций происходит в направлении создания рынка телекоммуникационных услуг, внедрения новых телекоммуникационных технологий, их конвергенция. Внедрение новых услуг, как и поддержание существующих, требует соответствующих сетевых ресурсов, при этом современные телекоммуникационные услуги реализуются на основе других новых телекоммуникационных технологий и создания мультисервисных сетей.

Условия рынка требуют повышения качества представляемых потребителям услуг и, как следствие этого, увеличения затрат на поддержание требуемого качества услуг со стороны операторов связи. Однако операторы связи заинтересованы в снижении эксплуатационных расходов и повышении эффективности процессов эксплуатации систем связи и их элементов.

Как показывает мировой опыт, решение указанных задач невозможно без создания и внедрения на телекоммуникационных сетях эффективных систем управления, позволяющих поддерживать на заданном уровне сетевые ресурсы, необходимые для предоставления качественных услуг. На указанные цели в мире тратится 10–20% от стоимости оборудования телекоммуникационных сетей. Следует учитывать, что на существующих сетях используется различное телекоммуникационное оборудование: электромеханические телефонные станции и системы передачи ИКМсовременные цифровые системы коммутации и оборудование SDH, а также оборудование, поддерживающее новейшие инфокоммуникационные технологии.

При этом применяются различные методы эксплуатации, существует различная степень приспособленности оборудования сетей к современным технологиям управления.

Комплексное решение вышеперечисленных задач представляет собой сложную проблему, связанную с разработкой научно-обоснованных методов проектирования систем, обеспечивающих поддержание процессов эксплуатации, технического обслуживания, администрирования и управления телекоммуникационными сетями и их элементами.

Очень важно отметить, что высокий показатель работоспособности телекоммуникационных сетей может обеспечить слаженный подход к реконструкции или строительству нового сегмента.

Учитывается планирование различных видов работ и представляемых услуг – строительство зданий и сооружений, прокладка и монтаж кабельных линий, установка оборудования кабельных устройств и коммутационных систем, эффективная программа для привлечения новых клиентов.

Ташкент является крупнейшим городом Центральной Азии и как утвердившийся мегаполис имеет несколько городов-спутников, такие как Зангиота, Кибрай, Келес, Уртаул, Назарбек, Минводы и т.д., в которые заселяется все больше и больше жителей из города Ташкента. В этих малонаселённых городах всё ещё остается большой вопрос об организации широкополосного доступа к услугам телекоммуникаций по проводной сети.

Целью данной работы является решение проблемы проектирования отдельного сегмента телекоммуникационной сети на примере вымышленного города-спутника, название которого с численностью населения 105 500 человек.

Спроектированная телекоммуникационная сеть соединяется с TShTT по средством IP– телефонии

В первой главе рассматриваются вопросы по выбору архитектуры сети, виды работ, необходимые для строительства и запуска в строй телекоммуникационной сети.

Во второй главе рассматриваются вопросы по составлению графика выполнения работ, методы управления и ход проведения строительных работ. Также описываются способы предоставления услуг и техническая поддержка клиентов.

В третьей главе рассматриваются общие вопросы по ТБ. Особое внимание уделяется вопросу правильного проведения инструктажа по ТБ перед началом работ, как правильно консультироваться по ТБ у инженера по ТБ.

1. Проектирование телекоммуникационной сети

1.1 Общие положения по проектированию

Развитие народного хозяйства страны осуществляется по планам, в которых, в числе других отраслей предусматривается соответствующее развитие отрасли связи. На базе плана развития средств связи республики Узбекистан составляются планы для областей, районов и городов. Перспективное развитие городской телефонной сети согласуется с планом развития городского хозяйства в целом. Для городов, являющихся районными центрами, план развития ГТС согласуется также с развитием СТС района.

Проектирование является начальной стадией реализации планов. Этапы проектирования, как и народнохозяйственные планы, охватывают пятилетние периоды. Проектирование ведётся на 3 этапа: начальный, промежуточный и перспективный. Первый этап, начальный, охватывает 4–5 лет со времени ввода ГТС в эксплуатацию. Второй, промежуточный, охватывает последующие 5 лет. Третий, перспективный – последующие 10 лет после второго. Проектные периоды, как правило, совпадают с общими планами развития народного хозяйства. Поэтапное проектирование позволяет рационально осуществлять капитальное строительство избегая технических трудностей развития и излишних затрат на реконструкцию в будущем.

Проектирование ГТС в начальный период осуществляется в одну или две стадии. При одностадийном проектировании дают законченные решения всех вопросов в рабочем проекте. В состав проекта входят сводные сметы и рабочие чертежи. При двухстадийном проектирование сначала разрабатывается технический проект со сметно-финансовом расчётом. В техническом проекте разрабатываются все основные решения в комплексе по ГТС или по отдельным видам сооружения. Возможна разработка проекта какой-либо части ГТС. После утверждения технического проекта составляются рабочие чертежи и сметы к ним.

Основой проектных решений являются:

– техническое задание на проектирование или утверждённый технический проект;

– исходные данные и материалы изысканий;

– государственные стандарты, технические условия, нормы технологического проектирования;

– инструкция, правила, руководства, указания, распоряжения и другие директивные материалы по вопросам проектирования и строительства сооружений связи.

При проектировании широко используются типовые проекты и типовые решения по отдельным составным элементам сооружений ГТС. В проектах предусматривается использование наиболее совершенных конструкций, материалов и оборудования.

Проектная документация состоит из нескольких частей. В общей части проекта даётся характеристика города или его района, характеристика ГТС в целом и её составных сооружений, в том числе и линейных. В характеристике даются планируемое развитие города, структура промышленности, развитие жилого фонда, благоустройства. Кроме того в характеристике отмечаются наличии железнодорожного и городского электрифицированного транспорта, состояние дорожных покрытий, категории грунтов, рельеф, наличие грунтовых вод и горизонты их залегания, глубина промерзания грунта и его агрессивность по отношению к подземным сооружениям связи, а также другие сведения, определяющие проектные решения. В общей части обосновывается также схема построения связи на ГТС, ёмкости сети или отдельных её районов, месторасположение АТС.

Технологическая сметная части составляются отдельно по разделам: «Станционные сооружения» и «Линейные сооружения». В особые части проекта выделяются вопросы проектирования здания АТС, вопросы энергоснабжения, организация строительства и другие специальные вопросы.

Проектирование осуществляется специализированно по отделам и группами инженерами и техниками соответствующего профиля. Общее руководство проектированием осуществляет главный инженер проекта.

1.2 Общая часть проекта

Город Ок-йул находится в Ташкентском вилояте в 20 км от г Ташкента в юго-западном направлении.

Население: 105. 500 человек

Административное деление города Ок-йул 4 района: Северо-Восточный, Юго-Восточный, Юго-Западный, Северо-Западный.

Пути сообщения: автотрасса Е-390, железнодорожный путь сообщения Ташкент-Самарканд.

Общая схема города изображена на рис. 1.

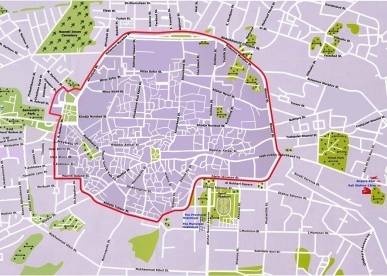

Рис. 1. Общая схема города Ок-йул

Характеристика данного города состоит из нескольких частей:

– расстояние и название улиц, проспектов, тупиков и проездов;

– плотность населения;

– расчет количества абонентов

1) Расчет длины улиц, проспектов, проездов

В таблице 1 перечислены улицы и их расстояния

Таблица 1

район проспекты, улицы, проезды Длина
1 С Е В Е Р О – В О С Т О К ул Тургиновой 900
2 просп. Хан 3350
3 пр Хана 300
4 ул Чиряевой 1000
5 ул Хен 850
6 Ул Галимовой 1300
7 ул. Кривова 1400
8 ул Рогашова 2300
9 Ул Нурмахмудова 1100
10 ул. Петущак 1450
11 ул Ритор 1300
12 ул Бикжановой 4075
13 ул Афанасьевой 1950
14 ул Емельянова 650
15 ул Игонченко 850
16 ул Кологривого 450
17 ул Гайдара 1300
18 1 пр Гайдара 200
19 2 пр Гайдара 175
20 ул Козловой 750
21 ул Зайцевой 575
22 ул Гончаровой 1800
23 ул Ережепова 1200
итого 29225
24 С Е В Е Р О – З А П А Д пр Шин 3650
25 ул Ларионовой 2450
26 ул Иляхиной 1200
27 ул Электротехника 3800
28 ул Петренко 1300
29 ул Дияровой 550
30 ул Коротеева 1150
31 ул Мусиной 1300
32 ул Гавриловых 800
33 ул ГЭК 1250
34 ул Сабзавот 850
35 пр Сабзавот 500
36 ул Буланик 350
37 ул Степнова 1050
38 ул ТПКИТ 1350
39 1 пр ТПКИТ 225
40 2 пр ТПКИТ 200
41 3 пр ТПКИТ 350
42 4 пр ТПКИТ 500
43 5 пр ТПКИТ 250
44 6 пр ТПКИТ 200
45 7 пр ТПКИТ 150
46 ул Студенческая 750
47 ул Муртазаевой 1100
итого 25275
48 ЮГО-ВОСТОК пр Дружбы народов 5250
49 пр Плинтовая 5375
50 ул Чернильная 900
51 ул Симметричная 600
52 ул Маркера 800
53 ул Астрономическая 600
54 1 пр Плинтовая 400
55 ул Магистральная 1200
56 туп Байтаева 550
57 туп Ефимова 250
58 1 пр Магистральная 325
59 туп Умерова 300
60 ул Умерова 375
61 ул Почтамская 1725
62 ул Морзе 400
63 ул Грибоедова 875
64 ул Линейщиков 550
65 ул Телеграфная 600
66 ул. Белла 425
67 ул. Пужайцева 500
68 1 пр Пужайцева 400
69 2 пр Пужайцева 50
70 туп Коаксиальный 550
71 ул Затейников 450
72 ул Художников 1375
73 пр Мухаммедовой 2925
74 ул Собир-Рахимова 950
75 ул Мошейника 450
76 ул Сибирская 1150
77 1 пр Сибирский 315
78 2 пр Сибирский 100
79 ул Кумыш 575
80 ул Вдовиченко 300
81 1 пр Вдовиченко 250
82 ул Светлая 1275
83 ул Дроздова 575
84 ул Мухаммедовой 575
85 ул Меджитовой 150
86 ул Лермонтова 800
87 ул Алиматовой 425
88 ул Ташкент 150
89 ул TShTT 550
90 ул Сафроновой 575
91 1 пр Сафроновой 150
92 ул Чиланзар 950
93 1 пр Чиланзар 400
94 ул Хамза 100
итого 38515
95 ЮГО-ЗАПАД ул. Молодежная 1375
96 ул Байнона 600
97 ул Болалар 400
98 1 пр Байнона 50
99 ул Кравченко 475
100 ул Светлакова 700
101 1 пр Светлакова 300
102 ул Губкина 1100
103 1 пр Губкина 175
104 2 пр Губкина 175
105 3 пр Губкина 175
106 4 пр Губкина 100
107 ул Крутовой 1410
108 туп Крутовой 375
109 ул Кологривого 500
110 ул 5 июля 325
111 ул Пушкина 700
112 ул Хамида-Амирова 1900
113 ул Ялангач 550
114 ул Кузнецова 350
115 1 пр Крутовой 335
116 1 пр Кузнецова 350
117 2 пр Кузнецова 300
118 ул Кольцевая 500
119 ул Ореховая 350
120 1 пр Молодёжный 300
121 ул Каланова 250
122 ул Южная 250
123 ул Плеханова 800
124 1 пр Плеханова 175
125 ул Пожарников 950
126 ул Сарварова 3500
127 ул Деловая 150
128 ул Предпринимательская 800
129 ул Гоголя 100
130 ул Кулинарная 350
131 ул Навои 800
132 ул ДециБелла 700
133 ул Победа 600
134 ул Ревиной 1600
135 ул Перекрёсток 600
136 ул Ибн Сино 800
137 ул Ломная 500
138 ул Чайная 200
139 ул Сезам 500
140 ул Футболистов 550
141 ул Дании 500
142 ул Сергеева 400
143 ул Зигзаговая 1050
144 1 пр Зигзаговый 400
145 ул Школьников 625
146 1 пр Ревиной 200
147 ул Сантехников 450
148 2 пр Ревиной 150
149 3 пр Ревиной 200
150 4 пр Ревиной 400
151 5 пр Ревиной 500
152 6 пр Ревиной 500
153 ул Рублёвка 800
154 ул Хрулева 600
155 ул Чайковского 600
156 ул Чехова 625
157 1 пр Чайковского 100
158 ул Омарова 1600
159 ул Вишнёвая 650
160 ул 8 марта 900
161 ул Подводников 400
162 ул Останкино 1100
163 ул Комарова 400
164 ул Рахимова 200
165 ул Мухина 175
166 ул Громаковой 150
167 ул Мать и Дитя 225
168 ул Тигровая 550
169 ул Бабуина 200
170 ул Содырова 650
171 ул Харьково 250
172 1 пр Тигровый 100
173 ул Волковой 1000
174 1 пр Волковой 200
175 ул Рахимовой 1425
176 2 пр Волковой 200
177 3 пр Волковой 100
178 итого 46620
179 ВСЕГО ПО ГОРОДУ 139635

2) Расчет потенциальных абонентов города Ок-йул

Расчет абонентов квартирного сектора показан в таблице 2.


Таблица 2

район наименование массива № дома габариты здания кол абонентов
С Е В Е Р О – В О С Т О К м-в Долото 1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х2 72
5 2х5х2 20
6 2х5х2 20
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72
итого 544
м-в Спальный 1 4х9х4 144
2 4х9х4 144
3 4х9х4 144
4 4х9х4 144
5 4х9х4 144
6 4х9х4 144
7 4х9х4 144
8 4х9х4 144
9 4х9х4 144
10 4х9х4 144
11 4х9х5 180
12 4х9х3 108
13 4х9х5 180
14 4х9х3 108
15 4х9х3 108
16 4х9х2 72
17 4х9х2 72
итого 2268
всего по району 2812
Ю Г О – В О С Т О К м-в Кумыш-1 1 4х9х4 144
2 4х9х3 108
3 4х9х3 108
4 4х9х3 108
5 4х9х4 144
6 4х9х2 72
7 4х9х2 72
8 4х9х3 108
9 4х9х3 108
10 4х9х2 72
11 4х9х10 360
12 4х9х2 72
13 4х9х2 72
14 4х9х3 108
15 4х9х3 108
итого 1764
м-в Кумыш-2 1 4х9х3 108
2 4х9х3 108
3 4х9х2 72
4 4х9х3 108
5 4х9х3 108
6 4х9х2 72
7 4х9х2 72
8 4х9х4 144
9 4х9х4 144
10 4х9х4 144
11 4х9х3 108
итого 1188
м-в Кумыш-3 1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х4 144
5 4х9х2 72
6 4х9х2 72
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72
10 4х9х2 72
11 4х9х2 72
12 4х9х2 72
13 4х9х2 72
14 4х9х2 72
15 4х9х2 72
16 4х9х3 108
17 4х9х3 108
18 4х9х3 108
19 4х9х3 108
20 4х9х3 108
21 4х9х3 108
21а 4х9х3 108
22 4х9х3 108
23 4х9х2 72
24 4х9х2 72
25 4х9х2 72
26 4х9х2 72
27 4х9х4 144
28 4х9х3 108
29 4х9х3 108
30 4х9х3 108
31 4х9х2 72
32 4х9х2 72
33 4х9х2 72
34 4х9х3 108
35 4х9х2 72
36 4х9х2 72
37 4х9х2 72
38 4х9х2 144
39 4х9х4 108
40 4х9х3 144
41 4х9х4 72
42 4х9х2 144
43 4х9х4 72
44 4х9х2 108
итого 4104
м-в Кумыш-4 1 4х9х3 108
2 4х9х4 144
3 4х9х2 72
4 4х9х3 108
5 4х9х4 144
6 4х9х3 108
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72
10 4х9х2 72
11 4х9х2 72
12 4х9х2 72
13 4х9х2 72
14 4х9х2 72
15 4х9х4 144
16 4х9х2 72
17 4х9х2 72
18 4х9х2 72
итого 1620
м-в Кумыш-5 1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х2 72
5 4х9х2 72
6 4х9х2 72
7 4х9х3 108
8 4х9х3 108
9 4х9х2 72
10 4х9х2 72
итого 792
м-в Элит 1 2х9х4 72
2 2х9х1 18
3 2х9х2 36
4 2х9х2 36
5 2х9х2 36
6 2х9х1 18
7 2х9х1 18
8 2х9х1 18
9 2х9х3 54
10 2х9х3 54
11 2х9х3 54
12 2х9х2 36
13 2х9х3 54
14 2х9х3 54
15 2х9х3 54
16 2х9х2 36
17 2х9х2 36
18 2х9х1 18
19 2х9х1 18
20 2х9х1 18
21 2х9х1 18
22 2х9х1 18
23 2х9х4 72
24 2х9х2 36
25 2х9х1 18
26 2х9х3 54
27 2х9х1 18
28 2х9х1 18
29 2х9х2 36
30 2х9х2 36
31 2х9х1 18
32 2х9х1 18
33 2х9х1 18
34 2х9х4 72
35 2х9х3 54
36 2х9х3 54
37 2х9х2 36
38 2х9х2 36
39 2х9х3 54
40 2х9х3 54
итого 1476
всего по району 10944
ЮГО-ЗАПАД м-в Ялангач 1 1 10х16 160
2 2х5х3 30
3 10х16 160
4 2х5х4 40
5 2х5х3 30
6 3х5х6 80
7 2х5х3 30
8 2х5х3 30
9 2х5х3 30
10 2х5х3 30
11 2х5х3 30
12 3х5х4 60
13 2х5х2 20
14 2х5х2 20
15 2х5х2 20
16 2х5х2 20
17 2х5х3 30
18 2х5х3 30
19 2х5х8 80
итого 930
м-в Ялангач 2 1 2х4х2 16
2 2х4х2 16
3 2х4х2 16
4 2х4х2 16
5 2х4х4 32
6 3х4х4 48
7 2х4х4 32
8 3х4х6 72
9 2х4х6 48
10 2х4х6 48
11 2х4х6 48
12 2х4х2 16
13 2х4х2 16
14 2х4х2 16
15 2х4х2 16
16 2х4х2 16
17 2х4х2 16
18 2х4х2 16
итого 504
м-в Замон 1 3х9х1 18
2 3х9х1 18
3 3х9х1 18
4 3х9х1 18
5 3х9х1 18
6 3х9х3 27
7 3х9х1 18
8 3х9х1 18
9 3х9х1 18
10 3х9х1 18
11 3х9х3 27
12 3х9х1 18
итого 234
всего по району 1668
СЕВЕРО-ЗАПАД м-в Атака 1 3х4х2 24
2 3х4х2 24
3 2х4х2 16
4 2х4х2 16
5 3х4х2 24
6 3х4х5 60
7 2х4х2 16
8 2х4х2 16
9 2х4х2 16
10 3х4х2 24
11 2х4х2 16
12 2х4х2 16
13 2х4х2 16
14 2х4х2 16
15 3х4х2 24
16 3х4х5 60
17 2х4х2 16
18 2х4х2 16
19 2х4х2 16
20 2х4х2 16
21 2х4х2 16
22 3х4х2 24
23 2х4х2 16
24 2х4х2 16
25 3х4х2 24
26 2х4х2 16
27 2х4х2 16
28 2х4х2 16
29 2х4х2 16
30 2х4х2 16
итого 624
м-в Муратине 1 2х5х2 20
2 2х5х2 20
3 2х5х2 20
4 2х5х2 20
5 2х5х2 20
6 2х5х2 20
7 3х5х4 60
8 2х5х2 20
9 2х5х2 20
10 2х5х2 20
11 2х5х2 20
12 3х5х4 60
13 2х5х1 10
14 2х5х1 10
15 2х5х2 20
16 2х5х1 10
17 2х5х1 10
18 3х5х5 75
19 2х5х2 20
20 2х5х2 20
21 2х5х2 20
итого 515
м-в Веселый 3х4х5 60
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
3х4х5 60
3х4х5 60
3х4х5 60
3х4х5 60
3х4х5 60
2х4х5 40
2х4х5 40
2х4х2 16
2х4х2 16
2х4х2 16
2х4х5 40
2х4х5 40
2х4х5 40
2х4х5 40
10а 2х4х5 40
10б 2х4х5 40
10в 2х4х5 40
11а 2х4х5 40
11б 2х4х5 40
12а 2х4х5 40
12б 2х4х5 40
12в 2х4х5 40
13а 3х5х6 90
13б 3х5х6 90
14а 2х4х5 40
14б 2х4х5 40
итого 1340
всего по району 2479
ВСЕГО ПО ГОРОДУ 17903

архитектура строительный график управление

Примечание: в столбце «габариты» указывается количество абонентов в одном доме axbxc, где a – количество квартир на этаже, b – количество этажей в одном доме, c– количество подъездов

Таблица 3

район Название махалли Кол абонентов
ЮГ О – В О С Т О К Собир-Рахимов 130
Бустон 36
ЮГ О – ЗАПАД Олмазор 191
Ибн Сино 111
Амир Темур 334
Бобур 51
Белтибо 159
Коттеджи 4
Всего по городу 1016

Расчет абонентов учрежденческого сектора показан в таблице 4.

Таблица 4

Наименование учреждений Название учреждения Количество абонентских номеров Район
Учебные учреждения Институт физической культуры 20 Ю-З
Окйулевский Проф Колл Информ Технологий 8 Ю-З
Окйулевский Государств Технич Университет 15 С-В
Инстит информац технологий 35 Ю-З
Колледж легкой промышленности 28 С-З
Колледж бытовых услуг 8 С-З
Кулинарный колледж 8 Ю-З
Финансовый колледж 16 Ю-З
Ж/Д колледж 11 Ю-З
Автодорожный колледж 8 Ю-З
Школа 209 6 С-3
Школа 116 5 Ю-З
Школа 204 6 С-З
Школа 49 4 С-З
Школа 4 7 С-В
Школа 7 7 С-В
Школа 47 4 Ю-В
Школа 5 4 Ю-В
Школа 2 4 Ю-В
Школа 3 4 Ю-В
Школа 151 5 С-З
дет сад 1 4 С-З
дет сад 2 4 С-З
дет сад 3 4 С-З
детсад 4 5 С-В
дет сад 5 3 С-В
дет сад 6 5 С-В
дет сад 7 5 Ю-В
дет сад 8 4 Ю-В
дет сад 9 3 Ю-З
Город Клиника 2 12 С-В
Гор Клиника 1 14 С-З
Город клиника 3 15 Ю-В
Поликлиника 25 11 Ю-З
Город клиника 4 15 Ю-З
Etynh город больница 16 С-З
Род дом 16 Ю-З
Культурные и административные здания Пожарна охрана 10 С-В
ЗАГС 8 С-В
СУД 16 С-В
БАНК 48 С-З
Кинотеатр 10 С-З
Театр 8 С-З
Выстав галлере 6 С-З
Салон Красоты 13 Ю-З
Ипподром 10 Ю-З
Стадион 12 Ю-З
Бассейн 8 Ю-З
Вокзал 12 С-В
Аквапарк 8 С-В
Хокимият 22 Ю-З
Телецентр 30 С-В
ГУВД 50 С-В
Отель Хилтон 30 С-В
Хотел Хилтон 10 С-В
Ресторан Какаду 8 С-В
Дворец Молодёжи 10 С-В
Городская Библиотека 4 С-В
Учебный центр Language 12 С-В
Автозаправка 4 С-З
Клуб Opera 6 С-В
Торговые центры Супер Оптовый базар 25 С-В
Мини базар 4 Ю-З
Центральный Алайский базар 10 С-В
Бутики 12 С-З
Супер маркет Дуние 5 Ю-З
Овощной Рынок 4 Ю-З
Бизнес центры Б-Ц 1 256 Ю-З
Б-ц 2 125 Ю-З
Б-Ц 6 100 С-З
Б-Ц 4 150 Ю-В
Б-Ц 5 140 С-В
Б-Ц 7 58 Ю-В
всего по городу 1593

Расчет абонентов народно-хозяйственного сектора показан в таблице 5.


Таблица 5

Название предприятия Количество абонентских номеров Район
ЭЛЕВАТОР 154 С-З
Макаронная Фабрика 158 С-З
Железо-Бетонный завод 156 С-З
С-З Котельная 148 С-З
Хлебобулочная фабрика 125 С-З
Кондитерская фабрика 148 С-З
NESTLE 135 С-З
TEGEN 148 С-З
Кабельный завод 198 С-З
Кисломолочный комбинат 126 С-З
С-З Подстанция 120 С-З
Текстильная фабрика 190 С-З
Обувная фабрика 129 С-З
Завод A K F A 168 С-З
Мясокомбинат 179 С-З
Складские помещения 124 С-З
ДЕПО 189 С-В
Завод Фотон 125 С-В
Автобаза 126 С-В
Науч-техн центр информ технолог 526 С-В
С-В Подстанция 115 С-В
Текстильн Комбин 168 Ю-В
Ю-В Котельная 122 Ю-В
всего по городу 3777

3) Выполнение анализа распределения нагрузки по районам города

– Северо-Западный район.

Таблица 6

Категория абонента Наименование объекта Кол абон номеров всего
Квартирный сектор м-в Атака 624 2479
м-в Муратине 515
м-в Веселый 1340
Учрежденческий сектор Колледж легкой промышленности 28 270
Колледж бытовых услуг 8
Школа 209 6
дет сад 6 5
дет сад 1 4
дет сад 2 4
дет сад 3 4
Гор Клиника 1 14
БАНК 48
Кинотеатр 10
Театр 8
Автозаправка 4
Гор Больница 16
Бутики 12
Б-Ц 6 100
Макаронная Фабрика 158
Железо-Бетонный завод 156
С-З Котельная 148
Хлебобулочная фабрика 125
NESTLE 135
TEGEN 148
Кабельный завод 198
Кисломолочный комбинат 126
С-З Подстанция 120
Текстильная фабрика 190
Обувная фабрика 129
Завод A K F A 168
Мясокомбинат 179
Складские помещения 124
всего 5009 5009

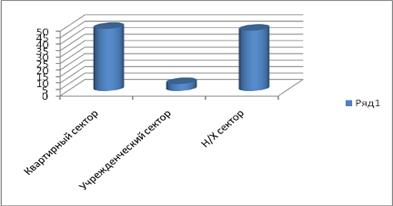

Диаграмма 1. Анализ количества абонентов в Северо-Западном районе


– Северо-Восточный район

Таблица 7

категория абонента наименование объекта кол абон номеров всего
Квартирный сектор м-в Долото 544 2812
м-в Спальный 2268
Учрежденческий сектор ВУЗ городок 456 963
Школа 4 7
Школа 7 7
детсад 4 5
дет сад 5 3
дет сад 6 5
Город Клиника 2 12
Пожарная охрана 10
ЗАГС 8
СУД 16
Вокзал 12
Аквапарк 8
ГУВД 50
Отель Хилтон 30
Хотел Хилтон 10
Ресторан Какаду 8
Дворец Молодёжи 10
Городская Библиотека 4
Учебный центр Language 12
Клуб Opera 6
Супер Оптовый базар 25
Центральный Алайский базар 10
Б-Ц 5 140
Б-Ц4 150
Н/Х сектор ДЕПО 189 1081
Завод Фотон 125
Автобаза 126
Науч-техн центр информ технолог 526
С-В Подстанция 115
всего по району 4843 4843

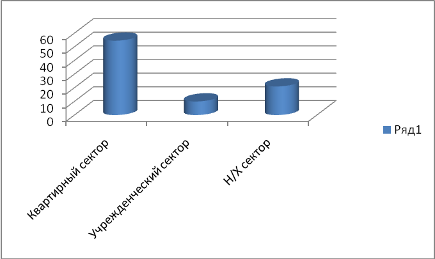

Диаграмма 2. Анализ количества абонентов в Северо-Восточном районе города Ок-йул

– Юго-Восточный район

Таблица 8

Категория абонента Наименование объекта Кол абон номеров Всего
Квартирный сектор мНв Кумыш 1 1764 11110
м-в Кумыш 2 1188
м-в Кумыш 3 4104
м-в Кумыш 4 1620
м-в Кумыш 5 792
м-в Элит 1476
мах Сабир Рахимов 130
мах Бустон 36
Учрежденческий сектор Школа 47 4 148
Школа 5 4
Школа 2 4
Школа 3 4
дет сад 7 5
дет сад 8 4
Город клиника 3 15
Б-Ц 7 58
Н/Х сектор Текстильный Комбинат 168 290
Ю-В Котельная 122
Итого по району 11648 11548

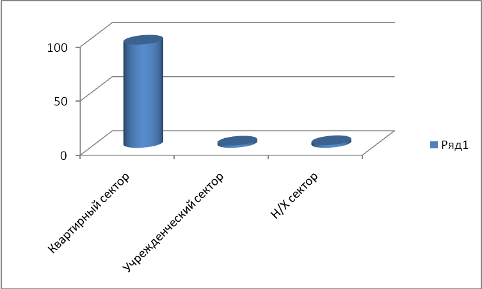

Диаграмма 3. Анализ количества абонентов в Юго-Восточном районе города Ок-йул

– Юго-Западный район

Таблица 9

Категория абонента Наименование объекта Кол абон номеров всего
Квартирный сектор м-в Ялангач 1 930 2518
м-в Ялангач 2 504
м-в Замон 234
мах Олмазор 191
мах Ибн Сино 111
мах Амир Темур 334
мах Бобур 51
мах Белтибо 159
Коттеджи 4
Учрежденческий сектор Институт физической культуры 20 615
Окйулевский Проф Колл Информ Технологий 8
Инстит информац технологий 35
Кулинарный колледж 8
Финансовый колледж 16
Ж/Д колледж 11
Автодорожный колледж 8
Школа 116 5
дет сад 9 3
Поликлиника 25 11
Город клиника 4 15
Род дом 16
Салон Красоты 13
Ипподром 10
Стадион 12
Бассейн 8
Хокимият 22
Мини базар 4
Супер маркет Дуние 5
Овощной Рынок 4
Б-Ц 1 256
Б-ц 2 125
Н/Х сектор Кондитерская Фабрика 148 148
Итого по району 3281 3281

Диаграмма 4. Анализ количества абонентов в Юго-Западном районе города Ок-йул

4) Распределение нагрузки по категориям

Таблица 10

Район Квартирный сектор Учрежденческий сектор Народно-хозяйственный сектор
Северо-Западный 2479 270 2258
Северо-Восточный 2812 963 1081
Юго-Восточный 11110 148 290
Юго-Западный 2518 615 148

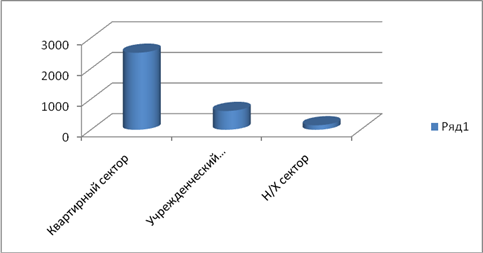

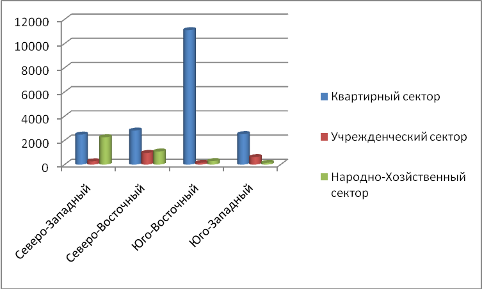

Диаграмма 5. Распределение нагрузки по категориям

1.3 Выбор места строительства зданий районных коммутационных станций

Для районированных сетей вначале определяют границы обслуживания каждой проектируемой АТС. Для выбора места строительства здания АТС следует учитывать, кроме абонентских линий, направление и количество соединительных линий, наличие свободных участков для застройки и общую планировку района. Выбор места производят с соответствующим технико-экономическим обоснованием, излагаемым в проекте.

Согласно проведённым расчетам и анализам распределения абонентской нагрузки по районам города Ок-йул.

В следующей таблице показана примерные абонентские ёмкости проектируемых коммутационных станций. Количество коммутационных станций в этом городе равно количеству административных единиц – районов.


Таблица 11

Номер станции Район Ёмкость Ёмкость с запасом
АТС – 1 Северо-Западный 5161 6000
АТС – 2 Северо-Восточный 4406 5000
АТС – 3 Юго-Восточный 11648 12000
АТС – 4 Юго-Западный 3133 4000
24348 27000

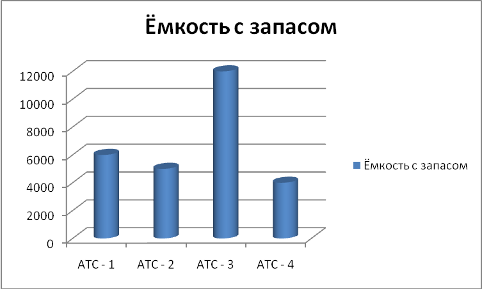

Диаграмма 6. Абонентские ёмкости АТС

Из таблицы 11 следует, что Юго-Восточный район имеет самую большую ёмкость. Следовательно в этом районе необходима установка выносных концентраторов. А в трёх других районах запас номеров в пределах нормы, следовательно установка концентраторов не требуется.

5) Проектирование магистральной сети

Для квартирных телефонов проектируют равное число магистральных пар. При расчете в магистральных кабелях необходимо предусмотреть соответствующее количество соединительных линий к выносным концентраторам и домовым подстанциям. Количество соединительных линий к концентраторам определяют расчетом по создаваемой ими нагрузке. При отсутствии данных для расчета число соединительных линий принимают по нормам технологического проектирования.

Из общей емкости сети необходимо исключать проверочные номера, которые остаются на АТС, и для них магистральных пар не требуется. Количество проверочных номеров берут из расчета 1% от абонентской емкости АТС. Для гибкости сети, и главным образом, для того, чтобы избежать затруднений при новых установках из-за неточности проектных расчетов, на магистральной сети предусматривают запас пар в объеме 2–3%.

Таблица 12

АТС – 1 6058
АТС – 2 5049
АТС – 3 12118
АТС – 4 4040

1.4 Расчет шкафных районов

Шкафные районы выделяют по емкости перспективного этапа, учитывая существующие шкафы. Выделение шкафных районов осуществляют на плане застройки города в масштабе 1:5000. Наивыгоднейшая емкость распределительных шкафов может быть определена теоретическим расчетом. Существуют шкафы трех емкостей. При высокой телефонной плотности в районах застройки крупными домами следует устанавливать шкафы емкостью 1200х2. В границах такого шкафного района должно быть до 500 телефонов, то есть предельная загрузка по магистральной сети составляет 500 пар. При средней плотности в районах застройки 8–10 квартирными домами следует проектировать установку шкафов 600х2. В границах такого района устанавливают до 250 телефонов. При малой плотности проектируют установку шкафов 300х2 со стопарным магистральным кабелем.

Шкафные районы должны быть компактными. Границы шкафных районов целесообразно проводить по широким улицам, железнодорожным путям, скверам, садам, рекам и т.д.

Район в радиусе 300 м от здания АТС является зоной прямого питания. Прямое питание может быть также запроектировано для жилых и административных зданий с постоянным числом телефонов на всех трех этапах проектирования; расстояние этих зданий до АТС не имеет значения.

Для расчета шкафных районов рекомендуется применять формулу х = L , где L расстояние по трассе от входа магистрального кабеля в шкафной район до центра телефонной нагрузки. Обычно средняя длина распределительного кабеля составляет 200 – 300 м. Далее составляют «Ведомость распределения пар по шкафным районам и зонам прямого питания» по магистральным парам. Следует учесть, что в РШ должны подаваться магистральные кабели емкостью, кратной 100.

По «Ведомости распределения» необходимо подсчитать число пар для всех шкафных районов и для зоны прямого питания

Nп = Nпр + Nш,

где Nпр – число пар, проектируемых для зоны прямого питания; Nш – число магистральных пар, проектируемых к включению в боксы распределительных шкафов.

Полученная емкость может быть несколько выше рассчитанной за счет округления до номинальной емкости магистральных кабелей. Поэтому необходимо проверить проектируемый запас, который не должен превышать 2–3%, а для зоны прямого питания – до 5%.

На плане города наносят трассы кабелей магистральной сети. Трассы намечают, начиная от удаленных шкафов и приближаясь к АТС. Трассы должны быть наикратчайшими с учетом требований экономичности и надежности и с максимальным использованием существующих кабелей. Так оформляют чертеж «План города с магистральной сетью».

В заключение составляют «Схему магистральной сети», на которой указывают объемы работ.


Таблица 7

Номер шкафа Ёмк

Кол

абон

Пункты назначения Номера домов
Р.Ш. 1–1. 300х2 120 м-в Атака 14 12 11 10 9 8 13
Р.Ш. 1–2. 300х2 132 м-в Атака 6 4 5 7 30
Р.Ш. 1–3. 300х2 136 м-в Атака 1 2 3 25 26 27 29
Р.Ш. 1–4. 300х2 96 м-в Атака 19 20 21 22 23 24
Р.Ш. 1–5. 300х2 142 м-в Атака 15 16 17 18 28 дс1 шк209
Р.Ш. 1–6. 300х2 148 Котельная
Р.Ш. 1–7. 600х2 156 Ж/Б Завод
Р.Ш. 1–8. 300х2 145 м-в Муратине 17 18 19 20 21
Р.Ш. 1–9. 600х2 160 м-в Муратине 6 7 8 9 10 11
Р.Ш. 1–10. 300х2 100 м-в Муратине 1 2 3 4 5
Р.Ш. 1–11. 300х2 114 м-в Муратине 13 14 15 16 12 дс2
Р.Ш. 1–12. 150х2 36 Колледж легкой промышленности и Колл Бытовых услуг
Р.Ш. 1–13. 150х2 54 Б-ц 6, Автозаправка
Р.Ш. 1–14. 150х2 50 Б-ц 6
Р.Ш. 1–15. 1200х2 312 Элеватор+Макаронная фабрика
Р.Ш. 1–16. 150х2 66 Банк Кинотеатр Театр
Р.Ш. 1–17. 150х2 28 Бутики+Городская Больница
Р.Ш. 1–18. 600х2 200 м-в Веселый
Р.Ш. 1–19. 600х2 278 м-в Веселый 12а 14а
14б шк204
Р.Ш. 1–20. 1200х2 380 м-в Веселый 13а 13б 12б 12в 11а 11б 10б
Р.Ш. 1–21. 600х2 292 м-в Веселый 10а
дс3
Р.Ш. 1–22. 600х2 200 м-в Веселый 10в
Р.Ш. 1–23. 1200х2 323 Кабельный завод+Хлебобулочная фабрика
Р.Ш. 1–24. 600х2 283 NESTLE + TEGEN
Р.Ш. 1–25. 300х2 120 C-В Подстанция
Р.Ш. 1–26. 300х2 126 Кисломолочная фабрика
Р.Ш. 1–27. 300х2 124 Складские помещения
Р.Ш. 1–28. 300х2 129 Обувная фабрика
Р.Ш. 1–29. 600х2 168 Завод AKФА
Р.Ш. 1–30. 600х2 179 Мясокомбинат
Р.Ш. 1–31. 600х2 190 Текстильная фабрика
Прямое питание 14 Гор Клиника 1
ИТОГО 5009

Б) Ведомость распределения шкафных районов на АТС-2.

Таблица 8

Номер шкафа Ёмк Кол-абон Пункты назначения Номера домов
Р.Ш. 2–1. 1200х2 432 м-в Спальный 1 2 3
Р.Ш. 2–2. 600х2 288 м-в Спальный 4 5
Р.Ш. 2–3. 1200х2 576 м-в Спальный 6 7 8 9
Р.Ш. 2–4. 1200х2 437 м-в Спальный 10 11 12 дс6
Р.Ш. 2–5. 600х2 256 ВУЗ городок
Р.Ш. 2–6. 600х2 200 ВУЗ городок
Р.Ш. 2–7. 600х2 295 м-в Спальный 13 15 шк 4
Р.Ш. 2–8. 600х2 252 м-в Спальный 14 16 17
Р.Ш. 2–9. 150х2 20 Аквапарк Учебный центр
Р.Ш. 2–10. 300х2 115 С-В подстанция
Р.Ш. 2–11. 1200х2 526 Науч технич Центр Информац технологий
Р.Ш. 2–12. 150х2 25 Супер оптовый рынок
Р.Ш. 2–13. 150х2 12 Вокзал
Р.Ш. 2–14. 300х2 126 Автобаза
Р.Ш. 2–15. 600х2 189 ДЕПО
Р.Ш. 2–16. 150х2 125 Завод Фотон
Р.Ш. 2–17. 600х2 256 м-в Долото 5 6 7 8 9
Р.Ш. 2–18. 600х2 299 м-в Долото 1 2 3 4 дс3 шк7
Р.Ш. 2–19. 150х2 42 ЗАГС+Ресторан+СУД+Дворец Молодежи
Р.Ш. 2–20. 600х2 164 Гор Библиотека+Пожарная+Б-Ц4
Р.Ш. 2–21. 150х2 46 2 Гостиницы+ Клуб Опера
Р.Ш. 2–22. 150х2 150 Центральный Алайский+Б-Ц5
Прямое питание 12 Гор клиника 2
ИТОГО 4843

В) Ведомость распределения шкафных районов на АТС-3.

Таблица 9

Номер шкафа Ёмк Кол абон Пункты назначения Номера домов
Р.Ш. 3–1. 600х2 288 м-в Кумыш 2 1 2 3
Р.Ш. 3–2. 600х2 292 м-в Кумыш 2 4 5 6 шк 3
Р.Ш. 3–3. 1200х2 365 м-в Кумыш 2 7 9 10 дс 7
Р.Ш. 3–4. 600х2 252 м-в Кумыш 2 8 11
Р.Ш. 3–5. 1200х2 360 м-в Кумыш 1 9 12 13 15
Р.Ш. 3–6. 1200х2 468 м-в Кумыш 1 11 14
Р.Ш. 3–7. 600х2 220 м-в Кумыш 1 2 4 шк 2
Р.Ш. 3–8. 1200х2 540 м-в Кумыш 1 1 3 5 6 7
Р.Ш. 3–9. 1200х2 504 м-в Кумыш 3 21 22 23 24 25 26
Р.Ш. 3–10. 300х2 180 м-в Кумыш 3 43 44
Р.Ш. 3–11. 1200х2 360 м-в Кумыш 3 1 2 3 4
Р.Ш. 3–12. 600х2 184 м-в Кумыш 1 8 10 дс8
Р.Ш. 3–13. 1200х2 432 м-в Кумыш 3 5 6 7 8 9 10
Р.Ш. 3–14. 300х2 144 м-в Кумыш 3 11 12
Р.Ш. 3–15. 600х2 216 м-в Кумыш 3 13 14 15
Р.Ш. 3–16. 1200х2 324 м-в Кумыш 3 16 17 18
Р.Ш. 3–17. 1200х2 324 м-в Кумыш 3 19 20 21а
Р.Ш. 3–18. 600х2 216 м-в Кумыш 3 37 38
Р.Ш. 3–19. 1200х2 468 м-в Кумыш 3 39 40 41 42
Р.Ш. 3–20. 600х2 252 м-в Кумыш 3 34 35 36
Р.Ш. 3–21. 300х2 144 м-в Кумыш 3 27
Р.Ш. 3–22. 1200х2 324 м-в Кумыш 3 28 29 30
Р.Ш. 3–23. 600х2 216 м-в Кумыш 3 31 32 33
Р.Ш. 3–24. 600х2 328 м-в Кумыш 4 1 2 3 шк 5
Р.Ш. 3–25. 600х2 144 м-в Кумыш 4 17 18
Р.Ш. 3–26. 150х2 72 м-в Кумыш 4 8
Р.Ш. 3–27. 150х2 72 м-в Кумыш 4 7
Р.Ш. 3–28. 600х2 216 м-в Кумыш 4 9 10 11
Р.Ш. 3–29. 1200х2 360 м-в Кумыш 4 4 5 6
Р.Ш. 3–30. 600х2 216 м-в Кумыш 4 12 13 14
Р.Ш. 3–31. 150х2 144 м-в Кумыш 4 15
Р.Ш. 3–32. 150х2 72 м-в Кумыш 4 16
Р.Ш. 3–33. 150х2 72 м-в Кумыш 5 10
Р.Ш. 3–34. 300х2 144 м-в Кумыш 5 2 3
Р.Ш. 3–35. 150х2 72 м-в Кумыш 5 1
Р.Ш. 3–36. 300х2 144 м-в Кумыш 5 5 9
Р.Ш. 3–37. 150х2 72 м-в Кумыш 5 4
Р.Ш. 3–38. 600х2 216 м-в Кумыш 5 7 8
Р.Ш. 3–39. 150х2 72 м-в Кумыш 5 6
Р.Ш. 3–40. 150х2 84 текстильный комбинат
Р.Ш. 3–41. 150х2 84 текстильный комбинат
Р.Ш. 3–42. 150х2 40 махалля Собир Рахимов
Р.Ш. 3–43. 150х2 32 махалля Собир Рахимов
Р.Ш. 3–44. 150х2 26 махалля Собир Рахимов
Р.Ш. 3–45. 150х2 32 махалля Собир Рахимов
Р.Ш. 3–46. 150х2 36 махалля Бустон
Р.Ш. 3–47. 150х2 58 Б-ц 7
Р.Ш. 3–48. 600х2 216 м-в Элит 2 9 10 11 12
Р.Ш. 3–49. 600х2 180 м-в Элит 1 13 14
Р.Ш. 3–50. 600х2 162 м-в Элит 3 4 5 6 7 8
Р.Ш. 3–51. 600х2 162 м-в Элит 30 31 32 33 34
Р.Ш. 3–52. 600х2 288 м-в Элит 35 36 37 38 39 40
Р.Ш. 3–53. 150х2 72 м-в Элит 27 28 29
Р.Ш. 3–54. 600х2 202 м-в Элит 22 23 24 25 26 шк 47
Р.Ш. 3–55. 150х2 72 м-в Элит 18 19 20 21
Р.Ш. 3–56. 300х2 126 м-в Элит 15 16 17
Прямое питание 50 ГУВД
Прямое питание 15 Гор Клиника 3
Прямое питание 122 Ю-В Котельная
ИТОГО 11548

Г) Ведомость распределения шкафных районов на АТС-4

Таблица 10

Номер шкафа Ёмкость Кол-во абонентов Пункты назначения Номера домов
Р.Ш. 4–1. 150х2 41 махалля Амир Темур
Р.Ш. 4–2. 150х2 33 махалля Амир Темур
Р.Ш. 4–3. 150х2 53 махалля Амир Темур
Р.Ш. 4–4. 150х2 24 махалля Амир Темур
Р.Ш. 4–5. 150х2 39 махалля Амир Темур+ Ипподром
Р.Ш. 4–6. 150х2 46 махалля Амир Темур
Р.Ш. 4–7. 300х2 108 махалля Амир Темур
Р.Ш. 4–8. 150х2 50 махалля Ибн Сино
Р.Ш. 4–9. 150х2 61 махалля Ибн Сино
Р.Ш. 4–10. 600х2 256 Б-ц-1
Р.Ш. 4–11. 300х2 125 Б-ц-2
Р.Ш. 4–12. 300х2 77 м-в Замон 1 2 3 4 шк116
Р.Ш. 4–13. 150х2 66 м-в Замон 10 11 12 дс9
Р.Ш. 4–14. 300х2 99 м-в Замон 5 6 7 8 9
Р.Ш. 4–15. 300х2 148 Кондитерская фабрика
Р.Ш. 4–16. 150х2 35 Институт Информационных технологий
Р.Ш. 4–17. 300х2 83 махалля Бельтибо
Р.Ш. 4–18. 150х2 76 махалля Бельтибо
Р.Ш. 4–19. 150х2 60 махалля Бобур+Коттеджи+Маркет «Dunyo»
Р.Ш. 4–20. 300х2 59 Телецентр+ Салон Красоты+ Родильный Дом
Р.Ш. 4–22. 150х2 43 Колледжи: Финансовый, Кулинарный, ЖД
Р.Ш. 4–23. 150х2 22 Хокимият
Р.Ш. 4–24. 300х2 110 м-в Ялангач 1 18 19
Р.Ш. 4–25. 150х2 30 м-в Ялангач 1 17
Р.Ш. 4–26. 150х2 40 м-в Ялангач 1 16 15
Р.Ш. 4–27. 1200х2 355 м-в Ялангач 1 1 2 3 шк151
Р.Ш. 4–28. 150х2 150 м-в Ялангач 1 4 5 6
Р.Ш. 4–29. 300х2 90 м-в Ялангач 1 7 8 9
Р.Ш. 4–30. 300х2 100 м-в Ялангач 1 12 13 14
Р.Ш. 4–31. 150х2 60 м-в Ялангач 1 10 11
Р.Ш. 4–32. 600х2 176 м-в Ялангач 2 9 10 11 12 13
Р.Ш. 4–33. 150х2 48 м-в Ялангач 2 14 15 16
Р.Ш. 4–34. 600х2 184 м-в Ялангач 2 5 6 7 8
Р.Ш. 4–35. 150х2 64 м-в Ялангач 2 1 2 3 4
Р.Ш. 4–36. 150х2 32 м-в Ялангач 2 17 18
Р.Ш. 4–39. 150х2 67 махалля Олмазор, ОПКИТ, мини базар, Поликлиника 25
Прямое питание 15 Городская Клиника 4
Прямое питание 20 Институт физической культуры
Прямое питание 12 Стадион ТПКИТ
Прямое питание 8 Бассейн
Прямое питание 4 Овощной Базар
ИТОГО 3281

Д) Количество распределительных шкафов по емкостям рассмотрено в Таблице 11.

Таблица 11

Распределительные шкафы количество
150х2 52
300х2 33
600х2 42
1200х2 20

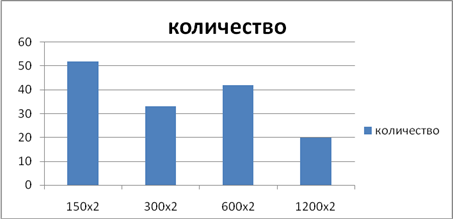

Диаграмма 7. Анализ распределительных шкафов


Таблица 12

Распределительные шкафы АТС 1 АТС 2 АТС3 АТС4
150х2 7 5 17 23
300х2 2 13 7 11
600х2 9 10 20 3
1200х2 4 3 12 1

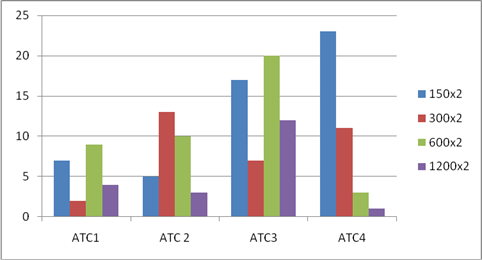

Диаграмма 8. Анализ распределительных шкафов

Ж) Количество магистральных и распределительных боксов

Таблица 13

Распределительные шкафы Количество Количество боксов
150х2 52 50х2 – 156
300х2 33 100х2 – 99
600х2 42 100х2 – 252
1200х2 20 100х2 – 240
Боксы Всего
50х2 156
100х2 591

1.5 Проектирование распределительной сети

Для проектирования распределительной сети по каждому шкафному району составляют список вводов, в котором указывают емкость существующего и проектируемого ввода. В жилые дома проектируют ввод распределительного кабеля из расчета одна пара на квартиру В районах одноэтажной застройки проектируют установку кабельных ящиков на кабельных опорах или на чердаках домов.

Затем вычерчивают план каждого шкафного района, на который наносят трассы распределительных кабелей. Емкость кабелей распределительной сети составляет от 10 до 100. В проекте следует учитывать вводы, проектируемые другими организациями. План района с нанесенными кабелями называют «Схемой распределительной сети».

Суммарное количество распределительных пар вносится в соответствующие графы «Ведомости распределения пар по шкафным районам». Число распределительных пар по району АТС суммируют во всех шкафных районах. Полученная общая емкость распределительной сети будет несколько выше ориентировочно рассчитанной. Поэтому следует, как и при расчете магистральной сети, проверить проектируемый запас. Запас по распределению не должен превышать 20% верхнего предела нормы.

Таблица 14

Номер шкафа Ёмкость Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2
Р.Ш. 1–1. 300х2 120 12
Р.Ш. 1–2. 300х2 132 14
Р.Ш. 1–3. 300х2 136 14
Р.Ш. 1–4. 300х2 104 11
Р.Ш. 1–5. 300х2 142 15
Р.Ш. 1–6. 300х2 148 15
Р.Ш. 1–7. 600х2 156 16
Р.Ш. 1–8. 300х2 145 15
Р.Ш. 1–9. 600х2 160 16
Р.Ш. 1–10. 300х2 100 10
Р.Ш. 1–11. 300х2 114 12
Р.Ш. 1–12. 150х2 36 4
Р.Ш. 1–13. 150х2 54 6
Р.Ш. 1–14. 150х2 50 5
Р.Ш. 1–15. 1200х2 312 32
Р.Ш. 1–16. 150х2 66 7
Р.Ш. 1–17. 150х2 28 3
Р.Ш. 1–18. 600х2 200 20
Р.Ш. 1–19. 600х2 278 28
Р.Ш. 1–20. 1200х2 380 38
Р.Ш. 1–21. 600х2 292 30
Р.Ш. 1–22. 600х2 200 20
Р.Ш. 1–23. 1200х2 323 33
Р.Ш. 1–24. 600х2 283 29
Р.Ш. 1–25. 300х2 120 12
Р.Ш. 1–26. 300х2 126 13
Р.Ш. 1–27. 300х2 124 13
Р.Ш. 1–28. 300х2 129 13
Р.Ш. 1–29. 600х2 168 17
Р.Ш. 1–30. 600х2 179 18
Р.Ш. 1–31. 600х2 190 19
Прямое питание 14 2
ИТОГО 5009 512

Таблица 15

Номер шкафа Ёмкость Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2
Р.Ш. 2–1. 1200х2 432 44
Р.Ш. 2–2. 600х2 288 29
Р.Ш. 2–3. 1200х2 576 58
Р.Ш. 2–4. 1200х2 437 44
Р.Ш. 2–5. 600х2 256 26
Р.Ш. 2–6. 600х2 200 20
Р.Ш. 2–7. 600х2 295 30
Р.Ш. 2–8. 600х2 252 26
Р.Ш. 2–9. 150х2 20 2
Р.Ш. 2–10. 300х2 115 12
Р.Ш. 2–11. 1200х2 526 53
Р.Ш. 2–12. 150х2 25 3
Р.Ш. 2–13. 150х2 12 2
Р.Ш. 2–14. 300х2 126 13
Р.Ш. 2–15. 600х2 189 19
Р.Ш. 2–16. 150х2 125 13
Р.Ш. 2–17. 600х2 256 26
Р.Ш. 2–18. 600х2 299 30
Р.Ш. 2–19. 150х2 42 5
Р.Ш. 2–20. 600х2 164 17
Р.Ш. 2–21. 150х2 46 5
Р.Ш. 2–22. 150х2 150 15
Прямое питание 12 2
ИТОГО 4843 494

Таблица 16

Номер шкафа Ёмкость Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2
Р.Ш. 3–1. 600х2 288 29
Р.Ш. 3–2. 600х2 292 30
Р.Ш. 3–3. 1200х2 365 37
Р.Ш. 3–4. 600х2 252 26
Р.Ш. 3–5. 1200х2 360 36
Р.Ш. 3–6. 1200х2 468 47
Р.Ш. 3–7. 600х2 220 22
Р.Ш. 3–8. 1200х2 540 54
Р.Ш. 3–9. 1200х2 504 51
Р.Ш. 3–10. 300х2 180 18
Р.Ш. 3–11. 1200х2 360 36
Р.Ш. 3–12. 600х2 184 19
Р.Ш. 3–13. 1200х2 432 44
Р.Ш. 3–14. 300х2 144 15
Р.Ш. 3–15. 600х2 216 22
Р.Ш. 3–16. 1200х2 324 33
Р.Ш. 3–17. 1200х2 324 33
Р.Ш. 3–18. 600х2 216 22
Р.Ш. 3–19. 1200х2 468 47
Р.Ш. 3–20. 600х2 252 26
Р.Ш. 3–21. 300х2 144 15
Р.Ш. 3–22. 1200х2 324 33
Р.Ш. 3–23. 600х2 216 22
Р.Ш. 3–24. 600х2 328 33
Р.Ш. 3–25. 600х2 144 15
Р.Ш. 3–26. 150х2 72 8
Р.Ш. 3–27. 150х2 72 8
Р.Ш. 3–28. 600х2 216 22
Р.Ш. 3–29. 1200х2 360 36
Р.Ш. 3–30. 600х2 216 22
Р.Ш. 3–31. 150х2 144 15
Р.Ш. 3–32. 150х2 72 8
Р.Ш. 3–33. 150х2 72 8
Р.Ш. 3–34. 300х2 144 15
Р.Ш. 3–35. 150х2 72 8
Р.Ш. 3–36. 300х2 144 15
Р.Ш. 3–37. 150х2 72 8
Р.Ш. 3–38. 600х2 216 22
Р.Ш. 3–39. 150х2 72 8
Р.Ш. 3–40. 150х2 84 9
Р.Ш. 3–41. 150х2 84 9
Р.Ш. 3–42. 150х2 40 4
Р.Ш. 3–43. 150х2 32 4
Р.Ш. 3–44. 150х2 26 3
Р.Ш. 3–45. 150х2 32 4
Р.Ш. 3–46. 150х2 36 4
Р.Ш. 3–47. 150х2 58 6
Р.Ш. 3–48. 600х2 216 22
Р.Ш. 3–49. 600х2 180 18
Р.Ш. 3–50. 600х2 162 17
Р.Ш. 3–51. 600х2 162 17
Р.Ш. 3–52. 600х2 288 29
Р.Ш. 3–53. 150х2 72 8
Р.Ш. 3–54. 600х2 202 21
Р.Ш. 3–55. 150х2 72 8
Р.Ш. 3–56. 300х2 126 13
прямое питание 50 5
прямое питание 15 2
прямое питание 122 13
ИТОГО 11548 1148 19

Таблица 17

Номер шкафа Ёмкость Кол-во абонентов Кол РК 10х2 Кол ЯК.Г 10х2
Р.Ш. 4–1. 150х2 41 5
Р.Ш. 4–2. 150х2 33 4
Р.Ш. 4–3. 150х2 53 6
Р.Ш. 4–4. 150х2 24 3
Р.Ш. 4–5. 150х2 39 4
Р.Ш. 4–6. 150х2 46 5
Р.Ш. 4–7. 300х2 108 11
Р.Ш. 4–8. 150х2 50 5
Р.Ш. 4–9. 150х2 61 7
Р.Ш. 4–10. 600х2 256 26
Р.Ш. 4–11. 300х2 125 13
Р.Ш. 4–12. 300х2 77 8
Р.Ш. 4–13. 150х2 66 7
Р.Ш. 4–14. 300х2 99 10
Р.Ш. 4–15. 300х2 148 15
Р.Ш. 4–16. 150х2 35 4
Р.Ш. 4–17. 300х2 83 9
Р.Ш. 4–18. 150х2 76 8
Р.Ш. 4–19. 150х2 60 1 5
Р.Ш. 4–20. 300х2 59 6
Р.Ш. 4–22. 150х2 43 5
Р.Ш. 4–23. 150х2 22 3
Р.Ш. 4–24. 300х2 110 11
Р.Ш. 4–25. 150х2 30 3
Р.Ш. 4–26. 150х2 40 4
Р.Ш. 4–27. 1200х2 355 36
Р.Ш. 4–28. 150х2 150 15
Р.Ш. 4–29. 300х2 90 9
Р.Ш. 4–30. 300х2 100 10
Р.Ш. 4–31. 150х2 60 6
Р.Ш. 4–32. 600х2 176 18
Р.Ш. 4–33. 150х2 48 5
Р.Ш. 4–34. 600х2 184 19
Р.Ш. 4–35. 150х2 64 7
Р.Ш. 4–36. 150х2 32 4
Р.Ш. 4–37. 300х2 86 9
Р.Ш. 4–38. 150х2 61 7
Р.Ш. 4–39. 150х2 67 2 5
прямое питание 15 2
прямое питание 20 2
прямое питание 12 2
прямое питание 8 1
прямое питание 4 1
итого 3281 255 93

Таблица 18

АТС 1 АТС 2 АТС 3 АТС 4
РК 512 494 1148 255 2409
ЯКГ 13 93 106
512 494 1161 348 2515

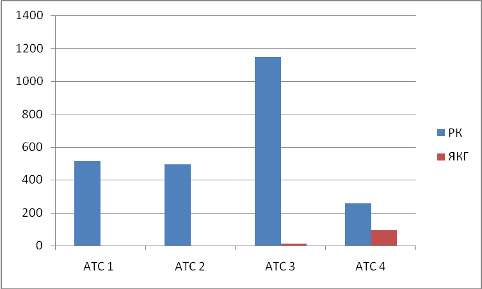

Диаграмма 9. Количество РК и ЯКГ по районам

Для рационального распределения и использования проектируемого запаса в процессе эксплуатации между шкафами предусматривают прокладку отдельных кабелей межшкафной связи. При емкости 50 – 100 пар межшкафная связь может быть запроектирована в магистральных кабелях, при емкости 20 – 50 пар – в распределительных.

Заключительной стадией проектирования распределительной сети является составление карточек проектируемых вводов.

2. Архитектура построения сети телекоммуникаций

2.1 Классификация сетей телекоммуникаций

Объединенная телекоммуникационная сеть РУз представляет собой сеть 13 телекоммуникационных зон. На сети ОТС РУз функционируют один УАК-1 и три УАК-П. В связи с выделением телекоммуникационной сети РУз в самостоятельную национальную сеть изменился порядок набора номера при выборе абонента ОТС РУз и абонента ОАКТС. Причем в настоящее время сеть ОАКТС для России переименована во Взаимоувязанную сеть связи. Организация связи между абонентами ОТС РУз и ВСС в настоящее время осуществляется по старому набору, соответствующему сети ОАКТС и новому набору, соответствующему кодам соответствующих государств. Для России код государства остался «7», а РУз присвоен код «998». Развитие телекоммуникационных сетей РУз основано на Законе и телекоммуникациях ОТС РУз. Основная структура ОТС РУз в плане наличия крупных узлов коммутации представлена на рисунке ниже:


Рис. 6. Объединенная телекоммуникационная сеть Республики Узбекистан

Зоновые телекоммуникационные сети связи – это совокупность местных сетей связи, устройств и сооружений, предназначенных для установления соединений между абонентами разных местных телефонных сетей одной области.

Признак зоны – единая семизначная зоновая нумерация абонентских линий местных телефонных сетей.

Территория зоны – это территория одной области или государства, не имеющего областного деления либо маленькие по площади. На территории одной зоны строится одна или несколько АМТС.

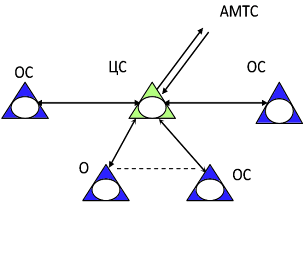

Рассмотрим структуру Ташкентской зоны ОТС РУз. Она состоит из телекоммуникационной сети TShTT областного центра, ГТС областного подчинения и сельских телефонных сетей. ГТСоц, ГТСоп, СТС представляют собой местные телефонные сети зоны, количество которых определяется знаками «ав» общей структуры междугородного номера и, следовательно, количество их может быть до 100.


Рис. 7. Фрагмент схемы Ташкентской зоны


Любому абоненту зоны присваивается семизначный номер в соответствии со структурой:

х – хххх номер местной номер абонентской телефонной сети в зоне линии на местной телефонной сети

Емкость зоны составляет 8.000.000 номеров максимум.

Нумерация абонентских линий на местных сетях будет следующая:

– абоненты ГТС областного центра х – хххх при емкости сети менее 80.000 номеров;

вх – хххх при емкости сети менее 800.000 номеров;

авх – хххх при емкости более 800.000 номеров;

– абоненты ГТС областного подчинения х – хххх;

– абоненты сельских сетей – ххххх.

Внутризоновый номер абонентских линий имеет следующую структуру: ав – ххххх.

Номер абонентской линии на национальной сети имеет следующую структуру:

– существующий – АВС – ав – ххххх;

– перспективный – ВС – ав – ххххх.

Код национальной сети ОТС РУз – «998».

Максимальная емкость одной зоны в плане количества местных телефонных сетей определяется знаками «ав» номера и может быть равно 100. Например, Ташкентская зона в 1987 г. состояла из 22 местных телефонных сетей. На 1.10.99 г. количество местных телефонных сетей увеличилось до 32.

На 1.03.93 г. в 9 областях РУз внутризоновая телефонная связь была автоматизирована на 75%. Доля внутризонового обмена в общем объеме составляла порядка 50%, внутриреспубликанский – 30%. Доля обмена на страны СНГ и дальнее зарубежье составляла порядка 20%.

Местные телефонные сети. Телефонные сети, создаваемые на территориях городов или сельских районов, называются местными телефонными сетями.

Способ построения местных телефонных сетей зависит от числа абонентов местных телефонных сетей, размеров территории и размещения абонентов на ней.

СТС – это местные телефонные сети, обеспечивающие телефонной связью абонентов на территории сельского административного района.

На сельской телефонной сети используются следующие виды систем распределения:

- Центральная станция, расположенная в райцентре является основным коммутационным узлом данного района и одновременно выполняет функции телефонной станции райцентра.

- Узловые станции, расположенные в любом населенном пункте данного сельского района. В узловые станции включается «n» оконечных станций, относящихся к одному узловому району.

- Оконечные станции, расположенные в любом из населенных пунктов сельского района. Соединительные линии от ОС в зависимости от способа построения сети включаются в ЦС или УС.

Сельские телефонные сети строятся либо по радиальному, либо по радиально-узловому способу.

Радиальный способ построения СТС – это такой способ, при котором все ОС включаются непосредственно в ЦС. При этом обеспечивается минимальное затухание телефонного тракта между абонентскими терминалами разных систем распределения, упрощается станционное оборудование и ускоряется процесс установления соединений.

Радиально-узловой способ построения СТС – это такой способ построения при котором оконечные станции включаются в ближайшие УС, а УС включаются в ЦС. Этот способ позволяет укрупнять пучки соединительных линий с целью лучшего их использования и применяется при условии технико-экономической целесообразности узлообразования.

Рис. 8. Радиальный способ построения сети

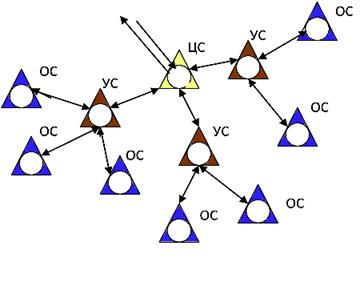

Рис. 9. Радиально-узловой способ построения сети

В настоящее время на телекоммуникационных сетях активно внедряются цифровые системы коммутации. Аналоговая сеть ГТСоц г. Ташкента до внедрения ЦСК имела структуру «сети с УВС» с шестизначной нумерацией абонентских терминалов. Развитие телекоммуникационной сети ГТС г. Ташкента осуществляется реконструкцией морально и технически устаревших аналоговых систем и строительством новых ЦСК. Для организации высококачественной связи между новейшими АТС построена наложенная цифровая сеть на базе ВОЛС. Со строительством кольцевой схемы телекоммуникационная сеть ГТС г. Ташкента представляет собой: основное «кольцо». Помимо основного кольца предусматривается строительство нескольких малых узловых колец, подключающихся к основному кольцу через опорные станции.

Рис. 10. Кольцевое построение транспортной сети

2.2 Выбор архитектуры построения транспортной сети

Проектируемая сеть в городе Ок-йул с применением новых технологий будет построена по топологии кольцо, где с помощью синхронной цифровой иерархии мультиплексоры, установленные на коммутационных узлах будут взаимодействовать через волоконно-оптическую систему передачи.

Проектирование транспортной сети в соответствии с общей схемой соединения коммутационных узлов включает в себя выбор трассы, определение физической среды передачи и определение марки проектируемого к прокладке кабеля. В качестве физической среды передачи выбирают оптическое волокно. Трассу выбирают, исходя из общих положений и требований, предъявляемых к кабельным трассам. Емкость волоконо-оптического кабля определяют расчетом, исходя из нагрузки. Количество волоконно-оптических линий определяется проектом на станционные сооружения. Проектирование транспортной сети представляет особый раздел проекта.

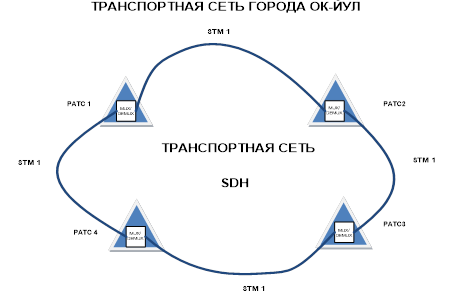

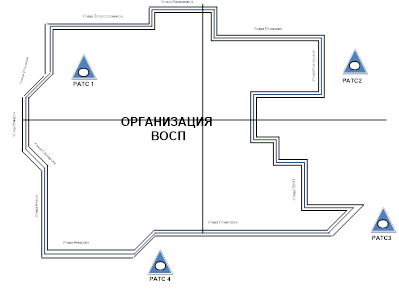

Рис. 11. Построение транспортной сети города

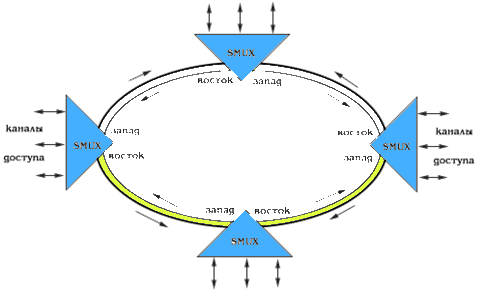

Рис. 12. Построение волоконной оптической системы передачи на топологии Кольцо


Эта топология широко используется для построения SDH сетей первых двух уровней SDH иерархии. Основное приемущество этой топологии – лёгкость организации защиты типа 1+1, благодаря наличию в синхронных мультиплексорах SMUX двух пар оптических каналов приёма / передачи: восток – запад, дающих возможность формирования двойного кольца со встречными потоками.

Кольцевая топология обладает рядом интересных свойств, позволяющих сети самовосстанавливаться, т.е. быть защищенной от некоторых достаточно характерных типов отказов. Поэтому есть смысл остановиться на них подробно в следующем разделе.

2.3 Выбор архитектуры построения абонентской телефонной сети общего доступа

Устройство городской телефонной сети, можно рассмотреть, на примере соединения двух абонентов – А и Б, находящимися в зоне действия одной телефонной станции.

От телефонного аппарата абонента А отходит плоский провод, состоящий из двух изолированных поливинилхлоридом жил. Это так называемый однопарный распределительный или абонентский, провод. Распределительные провода в количестве более десяти подводятся к ближайшей распределительной коробке, которая содержит десять пар медных клемм. Линии от телефонных аппаратов до распределительных коробок называются абонентской проводкой. От распределительной коробки отходит распределительный кабель, содержащий десять пар жил. Таким образом, распределительные коробки являются первым звеном системы, объединяющей индивидуальные абонентские линии в единую городскую телефонную сеть.

Отходящие от ряда РК кабели подводятся к ближайшему распределительному шкафу. От РШ по направлению к АТС отходит магистральный кабель с числом пар, как правило, более 100, т.е. из шкафа выходит несколько 100-парных кабелей, которые в ближайшем к шкафу колодце кабельной канализации, так называемом шкафном колодце, сводятся в один кабель большой емкости. Таким образом, в распределительных шкафах проходит граница между распределительными и магистральным участками АЛ.

От распределительного шкафа к распределительным коробкам, как правило, отходят кабели с большим числом пар, например 50 или 100. Постепенно эти кабели, с помощью специальных разветвительных муфт, носящих название «перчаток», разветвляются на более мелкие кабели таким образом, чтобы к каждой распределительной коробке подходил одиндесятипарный кабель. Совокупность всех линий между распределительными шкафами и распределительными коробками носит название распределительной сети. Ее протяженность, составляет несколько сотен метров. По номинальному суммарному количеству распределительных и магистральных пар, заводимых в шкаф при полном его заполнении, т.е. по своей емкости, распределительные шкафы разделяются на 1200-, 600-, 300- и 150-парные.

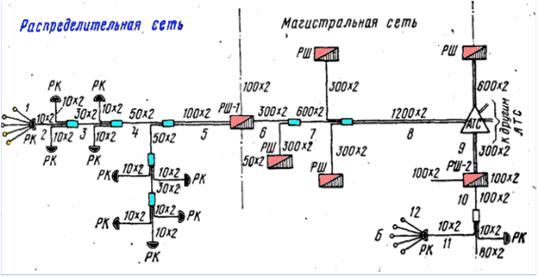

Рис. 12. Схема построения абонентской телефонной сети общего пользования


Магистральные кабели, отходящие от нескольких распределительных шкафов, могут быть постепенно сведены в один доходящий до здания станции многопарный кабель. Длина городских телефонных магистральных линий составляет обычно несколько километров и может достигать десятка километров.

При телефонном разговоре абонентов А и Б электрические сигналы передаются сначала по однопарному проводу 1, затем от домовой распределительной коробки до распределительного шкафа по распределительным кабелям различной парности 2–5. От РШ по магистральным кабелям различной парности 6–8 сигналы передаются на АТС, где линия абонента А соединяется с линией абонента Б. Далее соединение идет по магистральным кабелям 9 до РШ, от него по распределительным кабелям 10, 11 к РК и, наконец, по абонентскому проводу 12 сигналы доходят до телефонного аппарата абонента Б. Речь абонента Б передается по той же цепи, но в обратном направлении.

Совокупность цепей, соединяющих телефонную станцию с телефонным аппаратом абонента, называется абонентской телефонной сетью общего пользования. Она, следовательно, включает магистральный и распределительный участки, а также абонентскую проводку.

3. Планирование и организация строительства

3.1 Проектная документация

Законченный технический проект представляют в виде текста, чертежей, схем, ведомостей и таблиц и сводного сметно-финансового расчета. Технический проект представляется на утверждение заказчику. Материалы технического проекта являются исходными данными для составления рабочих чертежей, разработка которых является заключительным и весьма ответственным этапом проектирования. К рабочим чертежам относятся уличные чертежи, чертежи продольного профиля канализации, схемы шкафных районов, карточки вводов, чертежи установки распределительных шкафов в нетиповых зданиях, картограммы прокладки кабелей, а также конструктивные чертежи шахт, вводов в здание АТС и пересечений. Рабочие чертежи сопровождаются пояснительной запиской, ведомостями объема работ, спецификацией материалов, изделий и оборудования.

Уличные чертежи и чертежи продольного профиля канализации являются документами, по которым осуществляют земляные работы, укладку трубопроводов и строительство смотровых устройств. Уличные чертежи выполняют на геодезическом плане в масштабе 1: 500 или 1: 200 с условным обозначением всех подземных сооружений и с указанием всех согласований. На продольном профиле наносят все пересечения подземных коммуникаций. На чертежах отмечают также возможность применения механизированного рытья.

Схемы шкафных районов являются частью плана города с нанесенной схемой распределительных кабелей. На схеме указывают расстояния между смотровыми устройствами и другие сведения, которые определялись в процессе изысканий при уточнении списка вводов и сверке с натурой.

Карточки вводов составляют на основе решений, разработанных для типовых жилых зданий, школ, детских садов и др. Если здание построено по индивидуальному проекту или нет типового решения, то карточка разрабатывается вновь. При необходимости карточки вводов дополняются поэтажными планами. На карточках указывают объемы работ.

Чертеж установки распределительного шкафа в подъезде нетипового здания оформляют в виде эскиза в процессе изысканий. Рабочий чертеж дает детальную разработку установки в плане и в разрезах. На чертеже указывают согласование с организацией, в ведении которой находится здание.

Картограмма магистральных кабелей в дополнение к схеме магистральной сети содержит номера колодцев по трассе, расстояния между ними, номера каналов, размещение особых муфт и другие данные. Номера каналов определяют по материалам технического учета. В сложных условиях номер канала уточняют по натуре. Картограмма кабелей соединительных линий содержит те же сведения. На особых чертежах указывают трассы прокладки бронированных кабелей.

На основании рабочих чертежей составляют объемы работ для смет и спецификацию на материалы, изделия и оборудование для заказа.

3.2 Планирование строительства

Линейные сооружения строят специализированные бригады строительно-монтажных управлений. Основные виды линейных работ могут выполняться строительными организациями различных ведомств.

Для успешной реализации проекта составляют план, который содержит графики последовательности выполнения отдельных работ, обеспечение строительства транспортом, механизмами, рабочей силой. Планом предусматривается также материально-техническое снабжение. Календарный план строительства линейных сооружений согласуется с планом строительства телефонной станции. Перспективный план составляют на весь период строительства, оперативные планы – на год. На основе годовых оперативных планов составляют графики по кварталам и месяцам с учётом сезонности.

Планы обеспечивают планомерное освоение средств по финансированию строительства. Планирование строительного процесса выполняют на основе объёмов работ по техническому проекту и рабочим чертежам.

В таблице 27 рассмотрен график выполнения работ по строительству телекоммуникационной сети города Ок-йул.

Таблица 27

Наименование работы Дата начала работы Дата завершения работы
Строительство телефонной кабельной канализации 3.09.2009 5.12.2009
Строительство здания коммутационной станции 3.09.2009 15.01.2010
Строительство воздушно-кабельных опор в махаллях 3.09.2009 1.12.2009
Прокладка волоконно-оптического кабеля на транспортной сети 6.12.2009 1.03.2010
Прокладка телефонных кабелей на магистральной сети 6.12.2009 4.04.2010
Установка распределительных шкафов 4.01.2010 2.03.2010
Прокладка распределительного кабеля на абонентской сети доступа 10.01.2010 4.05.2010
Установка распределительных коробок 20.01.2010 10.05.2010
Установка коммутационной системы 20.12.2009 15.05.2010
Установка мультиплексоров 20.12.2009 10.03.2010
Установка оборудования кросса и кабельной шахты 20.12.2009 1.05.2010
Включение абонентского терминала в сеть абонентского доступа 1.12.2009 30.05.2010
Подключение к сети города Ташкента 1.05.2010 1.06.2010

4. Экономический показатель проекта

Настоящий проект представляет собой план строительства телекоммуникационной сети г. Ок-йул Ташкентского вилоята.

На первом этапе планируется строительство телекоммуникационной сети: Строительство коммутационных станций, телефонных кабельных канализаций, установку оконечных кабельных устройств, организацию транспортной сети. На втором этапе планируется внедрить новые технологии по организации широкополосного доступа.

Настоящий проект разработан для первого этапа, который потребует инвестиций в размере 10152614603 сумов. В результате будет построено телекоммуникационная сеть на базе ВОСП с внедрением SDHи будет создано около 300 рабочих мест.

Инвестиционные возможности Компании , ее опыт в инвестировании новых проектовпозволяет быть уверенными в успехе настоящего проекта.

1) Расчет стоимости строительства телефонной кабельной канализации рассмотрен в таблицах 32 и 33.

Всего 499 940 000 сум

2) Расчет стоимости установки оконечных кабельных устройств рассмотрен в таблице 34

Всего 92 580 000 сум

3) Расчет стоимости строительства здания коммутационных систем рассмотрен в таблице 35

Всего 1 210 800 000

4) Расчет стоимости прокладки и монтажа кабелей магистрального участка абонентской линии рассмотрен в таблице 36 и 37

Всего 4 910 719 203 сум

5) Расчет стоимости прокладки и монтажа кабелей распределительной сети рассмотрен в таблице 38 и 39

Всего 1 421 364 400 сум

6) Расчет стоимости установки коммутационной системы рассмотрен в таблице 40

Всего 1 746 950 000 сум

7) Расчет стоимости прокладки волоконно-оптического кабеля и установки мультиплексорных стоек транспортной сети рассмотрен в таблице 41

Всего 191 736 000

8) Расчет стоимости организации междугородней связи с городом Ташкентом при помощи IP-телефонии

Всего 28525000

9) Стоимость муфт, стеклолент, манжет и других видов дополнительных средств для выполнения монтажных работ

Всего 50 000 000

Общая сумма расходов: 10 152 614 603 сум

Заключение

В дипломном проекте частично отразились общие принципы разработки проекта перед строительством телекоммуникационной сети.

Выполнилось описание географии города, анализ распределения потенциальной нагрузки среди районных АТС и категорий абонентов, анализ выбора архитектуры построения транспортной сети и принцип построения абонентской телефонной сети общего пользования, расчет количества оконечных кабельных устройств, телефонных кабелей различной емкости.

В третьей главе особое внимание уделялось рассмотрению временной шкалы – графика выполнению работ по строительству телекоммуникационной сети.

В последней главе рассматривался экономический показатель проекта. Анализом этого явилось то, что большие капиталовложения направлены на строительство кабельных линий телефонной связи.

Особенностью проекта является также то, что для организации связи с г Ташкентом в качестве средства передачи информации явялется IP телефония.

Данная проектная работа есть первый том проектирования телекоммуникационной сети города Окйул и является предпосылкой к следующим проектным работам.

– Строительство коммутационной системы;

– Строительство телефонной кабельной канализации;

– Установка оконечных кабельных устройств;

– Монтаж телефонного кабеля на абонентской телефонной сети общего пользования

– Монтаж оборудования и волоконно-оптической линии связи на транспортной сети телекоммуникаций;

– Организация междугородней связи посредствам IP – телефонии;

– Установка выносных концентраторов;

– Организация Сети передачи данных на сети телекоммуникаций малой емкости.

– Организация обслуживания абонентов для выполнения расчета за услуги телекоммуникаций.

Этот проект является педагогическим экспериментом в подготовки выпускных квалификационных работ.

Литература

1. Е.П. Дубровский. Городские кабельные линии связи. М: Связь, 1986 г.

2. Е.П. Дубровский. Канализационно-кабельные сооружения городских телефонных сетей. М: Высшая школа, 1983 г.

3. Р.Р. Убайдуллаева. Волоконно-оптические сети. М: Эко-трендз. 2003 г.

4. Н.Н. Слепов «Синхронные цифровые сети SDH.»; ЭКО-ТРЕНДЗ, 1999

5. В.Н. Васильев. Оптические кабели. Т: ТУИТ, 2003 г.

6. Проспект. Система Alcatel ложит путь вводу ISDN. 2006 г.

7. Бизнес-план компании по производству железобетонных конструкций. 2003 г.

Похожие рефераты:

Проект строительства линейных сооружение районной АТС

Модернизация телефонной сети Аккольского района Акмолинской области

Расследование краж с проникновением

Реконструкция оборудования ОС п. Гастелло Жаркаинского района Акмолинской области на базе ЦАТС МС-240

Проект массового взрыва при отработке залежи "Центральная" Риддер-Сокольного рудника

Оборудование летательных аппаратов

Телефонизация объекта

Фармакотерапия язвенной болезни

Проектирование технологического процесса капитального ремонта пути

Налог на доходы физических лиц
