Курсовая работа: Оценка уровня шума в помещении. Расчет средств защиты от шума

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Тульский государственный университет

Кафедра аэрологии, охраны труда и окружающей среды

Контрольно-курсовая работа

по дисциплине «Безопасность жизнедеятельности»

на тему: «Оценка уровня шума в помещении.

Расчет средств защиты от шума»

Тула, 2007.


СОДЕРЖАНИЕ

Исходные данные………………………………………………………….…..….3

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума……………..………………………..…….4

2. Расчет звукоизолирующих ограждений, перегородок……………………….6

3. Звукопоглощающие облицовки………………………………….………..…..7

4. Список используемой литературы……………………………………………9

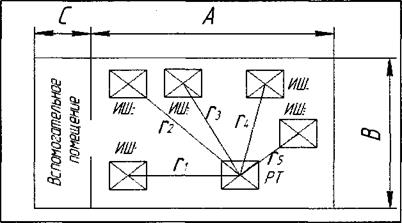

Дано: В рабочем помещении длиной А м, шириной В м, и высотой Н м
размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума. Sт = 2,5м2

РАССЧИТАТЬ:

1. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

2. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

3. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.


Исходные данные

Величина 250Гц 500Гц Величина 250Гц 500Гц
LР1 109 112 Δ1 8х10^ 10 1,6х10^ 11
L Р2 99 97 Δ2 8х10^ 9 5х10^ 9
L Р3 95 98 Δ3 3,2х10^ 9 6,3х10^ 9
L Р4 93 100 Δ4 2х10^ 9 1х10^ 10
L Р5 109 112 Δ5 8х10^ 10 1,6x10^ 11
А= 35 м ; С= 8м; r1 = 7,5 м ; r3 = 8,0 м ; r5 = 14м ;
В= 20 м ; Н= 9 м ; r2 = 11 м ; r4 = 9,5 м ; LМАКС= 1,5 м

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:


Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi- октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S- площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr2

= 2πr2 = 2 x 3,14 x 7,5 2 = 353,25 м2
= 2πr2 = 2 x 3,14 x 11

2 = 759,88 м2

= 2πr2 = 2 x 3,14 x 8 2 = 401,92 м2
=2πr2 = 2 x 3,14 x 9,5 2 = 566,77 м2
= 2πr2 = 2 x 3,14 x 14 2 = 1230,88 м2

ψ- коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по графику рис.3 (методические указания) в зависимости от отношения постоянной помещения В к площади ограждающих поверхностей помещения

В - постоянная помещения в октавных полосах частот, определяемая по формуле , где по табл. 2 (методические указания) ; м - частотный множитель определяемый по табл. 3 (методические указания).

м

Для 250 Гц: μ=0,55 ; м3

Для 250 Гц: μ=0,7 ; м3

Для 250 Гц: ψ=0,93

Для 250 Гц: ψ=0,85

т - количество источников шума, ближайших к расчетной точке, для которых (*). В данном случае выполняется условие для всех 5 источников, поэтому т =5.

n- общее количество источников шума в помещении с учетом коэффициента

одновременности их работы.

Найдем ожидаемые октавные уровни звукового давления для 250 Гц:

L= 10lg ( 1x8x10/ 353,25 +1x8x10/ 759,88 + 1x3,2x10/ 401,92 + 1x2x10/ 566,77 +1x8x10/ 1230,88 + 4 х 0,93 х(8x10 + 8x10+

+3,2x10+2x10 +8x10) / 346,5 )= 93,37дБ

Найдем ожидаемые октавные уровни звукового давления для 500 Гц:

L= 10lg (1x1,6x10/ 353,25 + 1x5x10/ 759,88 + 1x6,3x10/ 401,92 +

+1x 1x10/ 566,77 + 1x1,6x10 / 1230,88 + 4 х 0,85 х(1,6x10 + 5x10+

+6,3x10+ 1x10+1,6x10) / 441)= 95,12 дБ

Требуемое снижение уровней звукового давления в расчетной точке для восьми

октавных полос по формуле:

, где

-требуемое снижение уровней звукового давления, дБ;

- полученные расчетом октавные уровни звукового давления, дБ;

Lдоп - допустимый октавный уровень звукового давления в изолируемом от шума

помещений, дБ, табл. 4 (методические указания).

Для 250 Гц : ΔL = 93,37 - 77 = 16,37 дБ Для500 Гц : ΔL = 95,12 - 73 = 22,12 Дб


2.Расчет звукоизолирующих ограждений, перегородок.

Звукоизолирующие ограждения, перегородки применяются для отделения «тихих» помещений от смежных «шумных» помещений; выполняются из плотных, прочих материалов. В них возможно устройство дверей, окон. Подбор материала конструкции производится по требуемой звукоизолирующей способности, величина которой определяется по формуле:

, где

-суммарный октавный уровень звуковой мощности

излучаемой всеми источниками определяемый с помощью табл. 1 (методические указания).

Для250Гц: дБ

Для 500 Гц:

дБ

Bи – постоянная изолируемого помещения

В1000 =V/10=(8x20x9)/10=144 м2

Для 250 Гц: μ=0,55 BИ1000 ·μ=144·0,55=79,2 м2

Для 500 Гц: μ=0,7 BИ1000 ·μ=144·0,7=100,8 м2

т - количество элементов в ограждении (перегородка с дверью т=2) Si - площадь элемента ограждения

Sстены = ВхН - Sдвери = 20 · 9 - 2,5 = 177,5 м2

Для 250 Гц:

Rтреб.стены = 112,4 - 77 – 10lg79,2 + 10lg177,5 + 10lg2 = 41,9 дБ

Rтреб.двери = 112,4 - 77 – 10lg79,2 + 10lg2,5 + 10lg2 = 23,4 дБ

Для 500 Гц:

Rтреб.стены = 115,33 - 73 – 10lg100,8 + 10lg177,5 + 10lg2 = 47,8 дБ

Rтреб.двери = 112,4 - 73 – 10lg100,8 + 10lg2,5 + 10lg2 = 29,3 дБ

Звукоизолирующее ограждение состоит из двери и стены, подберем материал

конструкций по табл. 6 (методические указания).

Дверь - глухая щитовая дверь толщиной 40мм, облицованная с двух сторон фанерой толщиной 4мм с уплотняющими прокладками .Стена - кирпичная кладка толщиной с двух сторон в 1 кирпич.

3.3вукопоглащающие облицовки

Применяются для снижения интенсивности отраженных звуковых волн.

Звукопоглощающие облицовки (материал, конструкция звукопоглощения и т.д.) следует производить по данным табл. 8 в зависимости от требуемого снижения шума.

Величина возможного максимального снижения уровней звукового давления в расчетной точке при применении выбранных звукопоглощающих конструкций определяется по формуле:

В -постоянная помещения до установки в нем звукопоглощающей облицовки.

B1 - постоянная помещения после установки в нем звукопоглощающей конструкции и определяется по формуле:

A=α( Sогр - Sобл) ) - эквивалентная площадь звукопоглощения поверхностей не занятых звукопоглощающей облицовкой;

α -средний коэффициент звукопоглощения поверхностей не занятых звукопоглощающей облицовкой и определяется по формуле:

Для 250Гц:α = 346,5 / ( 346,5 + 2390 ) = 0,1266

Для 500 Гц:α = 441 / ( 441 + 2390 ) = 0,1558

Sобл - площадь звукопоглощающих облицовок

Sобл =0,6 Sогр = 0,6 х 2390 = 1434 м 2 Для 250 Гц: А1 = 0,1266 ( 2390 - 1434 ) = 121,03 м2 Для 500 Гц : А1 = 0,1558 ( 2390 - 1434 ) = 148,945 м2

ΔА - величина добавочного звукопоглощения, вносимого конструкцией звукопоглощающей облицовки, м2 определяется по формуле:

- реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по табл.8 (методические указания). Выбираем супертонкое волокно,

ΔА = 1 х 1434 =1434 м 2

конструкциями, определяемый по формуле:

Для 250 Гц : = ( 121,03 + 1434 ) / 2390 = 0,6506 ;

В1 = ( 121,03 + 1434 ) / ( 1 - 0,6506 ) = 4450,57 м 2

ΔL= 10lg ( 4450,57 х 0,93 / 346,5 х 0,36 ) = 15,21 дБ '.

Для 500 Гц : = ( 148,945 + 1434 ) / 2390 = 0,6623 ;

В1 =( 148,945 + 1434 ) / ( 1 - 0,6623 ) = 4687,43 м 2

ΔL = 10lg ( 4687,43 х 0,85 / 441 х 0,35 ) = 14,12 дБ.

Для 250 Гц и 500 ГЦ выбранная звукопоглощающая облицовка не будет обеспечивать необходимое снижение уровня шума в октавных полосах частот так как:

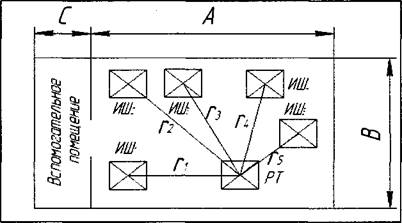

Дано: В рабочем помещении длиной А м, шириной В м, и высотой Н м
размещены источники шума – ИШ1, ИШ2, ИШ3, ИШ4 и ИШ5 с уровнями звуковой мощности. Источник шума ИШ1 заключен в кожух. В конце цеха находится помещение вспомогательных служб, которое отделено от основного цеха перегородкой с дверью площадью. Расчетная точка находится на расстоянии г от источников шума.

Sт = 2,5м2

Рассчитать:

4. Уровни звукового давления в расчетной точке - РТ, сравнить с допустимыми по нормам, определить требуемое снижение шума на рабочих местах.

5. Звукоизолирующую способность перегородки и двери в ней, подобрать материал для перегородки и двери.

6. Звукоизолирующую способность кожуха для источника ИШ1. Источник шума установлен на полу, размеры его в плане - (а х b) м, высота - h м.

4. Снижение шума при установке на участке цеха звукопоглощающей облицовки. Акустические расчеты проводятся в двух октавных полосах на среднегеометрических частотах 250 и 500Гц.

Исходные данные:

Величина 250Гц 500Гц Величина 250Гц 500Гц
LР1 103 100 Δ1 2х1010 1х1010
L Р2 97 92 Δ2 5х109 1,6х109
L Р3 100 99 Δ3 1х1010 8х109
L Р4 82 82 Δ4 1,6х108 1х108
L Р5 95 98

Δ5

5

3,2х109 1,6x109
А= 35 м ; С= 9м; r1 = 8 м ; r3 = 10 м ; r5 = 14м ;
В= 24 м ; Н= 9 м ; r2 = 9 м ; r4 = 9 м ; LМАКС= 1,5 м

1. Расчет ожидаемых уровней звукового давления в расчетной точке и требуемого снижения уровней шума.

Если в помещение находится несколько источников шума с разными уровнями излучаемой звуковой мощности, то уровни звукового давления для среднегеометрических частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц и расчетной точке следует определяет по формуле:

Здесь:

L - ожидаемые октавные уровни давления в расчетной точке, дБ; χ - эмпирический поправочный коэффициент, принимаемый в зависимости от отношения расстояния rот расчетной точки до акустического центра к максимальному габаритному размеру источника 1макс, рис.2 (методические указания). Акустическим центром источника шума, расположенного на полу, является проекция его геометрического центра на горизонтальную плоскость. Так как отношение r/lмакс во всех случаях, то примем и

определяется по табл. 1 (методические указания). Lpi- октавный уровень звуковой мощности источника шума, дБ;

Ф - фактор направленности; для источников с равномерным излучением принимается Ф=1; S- площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку. В расчетах принять, где r - расстояние от расчетной точки до источника шума; S = 2πr2

= 2πr2 = 2 x 3,14 x 8 2 = 402,12м2
= 2πr2 = 2 x 3,14 x 9

2 = 508,12 м2

= 2πr2 = 2 x 3,14 x 10 2 = 628,32м2
=2πr2 = 2 x 3,14 x 9 2 = 508,12 м2
= 2πr2 = 2 x 3,14 x 14 2 = 1231,5 м2

ψ- коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по графику рис.3 (методические указания) в сти от отношения постоянной помещения В к площади ограждающих поверхностей помещения

В - постоянная помещения в октавных полосах частот, определяемая по формуле, где по табл. 2 (методические указания) ;

μ - частотный множитель определяемый по табл. 3 (методические указания).

м

Для 250 Гц: μ=0,55 ; м3

Для 250 Гц: μ=0,7 ; м3

Для 250 Гц: ψ=0,98

Для 500 Гц: ψ=0,91

m- количество источников шума, ближайших к расчетной точке, для которых (*). В данном случае выполняется условие для всех 5 источников, поэтому m=5.

n- общее количество источников шума в помещении с учетом коэффициента

одновременности их работы.

Найдем ожидаемые октавные уровни звукового давления для 250 Гц:

L= 10lg ( 1x2x10/402.12 +1x5x10/508.12 + 1x1x1010 /628.32 +

+ 1x1.6x108 /508.12 +1x3.2x1010 / 1231.5 + 4 х 0,98 х(2x10 + 5x10+1x1010 +1.6x108 +3.2x109 ) / 415.8 )= 86.51дБ

Найдем ожидаемые октавные уровни звукового давления для 500 Гц:

L= 10lg (1x1x1010 /402.12 + 1x1.6x10/508.12 + 1x8x10/628.32 +

+1x 1.6x108 / 508.12 + 1x6.3x10 9 / 1231.5 + 4 х 0,91х(1x1010 + 1.6x10+

+8x109 + 1.6x108 +6.3x109 )/529.2 )= 82.94 дБ

Требуемое снижение уровней звукового давления в расчетной точке для восьми

октавных полос по формуле:

,

– требуемое снижение уровней звукового давления, дБ;

- полученные расчетом октавные уровни звукового давления, дБ;

Lдоп - допустимый октавный уровень звукового давления в изолируемом от шума

помещений, дБ, табл. 4 (методические указания).

Для 250 Гц ΔL = 86,51 - 68 = 18,51 дБ Для500 Гц: ΔL = 82,94 - 63 = 19,94дБ

2.Расчет звукоизолирующих ограждений, перегородок.

Звукоизолирующие ограждения, перегородки применяются для отделения «тихих» помещений от смежных «шумных» помещений; выполняются из плотных, прочих материалов. В них возможно устройство дверей, окон. Подбор материала конструкции производится по требуемой звукоизолирующей способности, величина которой определяется по формуле:

, где

-суммарный октавный уровень звуковой мощности

излучаемой всеми источниками определяемый с помощью табл. 1 (методические указания).

Для250Гц: дБ

Для 500 Гц:

дБ

Bи – постоянная изолируемого помещения

В1000 =V/10=АхВхН/10=(9x24x9)/10=194,4 м2

Для 250 Гц: μ=0,55 BИ1000 ·μ=194,4·0,55=106,92 м2

Для 500 Гц: μ=0,7 BИ1000 ·μ=194,4·0,7=136,08 м2

т - количество элементов в ограждении (перегородка с дверью т=2) Si - площадь элемента ограждения

Sстены = ВхН - Sдвери = 24 · 9 - 2,5 = 213,5 м2

Для 250 Гц:

Rтреб.стены = 105,84 - 68 – 10lg106,92 + 10lg213,5+ 10lg2 = 41,14дБ

Rтреб.двери = 105,84 - 68 – 10lg 106,92 + 10lg2,5 + 10lg2 = 26,79 дБ

Для 500 Гц:

Rтреб.стены = 104,16- 63 – 10lg136,08 + 10lg213,5 + 10lg2 = 51,13 дБ

Rтреб.двери = 104,16- 63 – 10lg136,08 + 10lg2,5 + 10lg2 = 26,81 дБ

Звукоизолирующее ограждение состоит из двери и стены, подберем материал конструкций по табл. 5 и табл. 6 (методические указания).

Перегородка – шлакобетонная панель толщиной 250 мм. Дверь - глухая щитовая толщиной 40мм, облицованная с двух сторон фанерой толщиной 4мм, облицованная с 2 сторон фанерой толщиной 4 мм, с уплотняющими прокладками .

3.3вукопоглащающие облицовки

Применяются для снижения интенсивности отраженных звуковых волн.

Звукопоглощающие облицовки (материал, конструкция звукопоглощения и т.д.) следует производить по данным табл. 8 в зависимости от требуемого снижения шума.

Величина возможного максимального снижения уровней звукового давления в расчетной точке при применении выбранных звукопоглощающих конструкций определяется по формуле:

В -постоянная помещения до установки в нем звукопоглощающей облицовки.

B1 - постоянная помещения после установки в нем звукопоглощающей конструкции и определяется по формуле:

A=α( Sогр - Sобл) ) - эквивалентная площадь звукопоглощения поверхностей не занятых звукопоглощающей облицовкой;

α -средний коэффициент звукопоглощения поверхностей не занятых звукопоглощающей облицовкой и определяется по формуле:

Для 250Гц:α = 415,8 / (415,8 + 2742 ) = 0,132

Для 500 Гц:α = 529,2 / ( 529,8 + 2742 ) = 0,081

Sобл - площадь звукопоглощающих облицовок

Sобл =0,6 Sогр = 0,6 х 2742 =1645,2 м 2

Для 250 Гц : А1 = 0,132 * ( 2742 - 1645,2 ) = 144,78 м2

Для 500 Гц : А1 = 0,081 * (2742 - 1645,2) = 88,72 м2

ΔА - величина добавочного звукопоглощения, вносимого конструкцией звукопоглощающей облицовки, м2 определяется по формуле:

- реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот, определяемый по табл.8 (методические указания).

В качестве звукоизолирующего материала выбираем супертонкое волокно с оболочкой из стеклоткани и покрытием из гипсовой плиты толщиной 7 мм с перфорацией.

ΔА = 1 х 1645,2 = 1645,2 м 2

конструкциями, определяемый по формуле:

Для 250 Гц : = (144,78 + 1645,2) / 2742 = 0,653 ;

В1 = (144,78 + 1645,2) / (1 - 0,653) = 5155,49м 2 ;

В1 /Sогр = 5155,49/2742=1,88 → ψ=0,32

ΔL= 10lg (5155,49 х 0,98 / 415,8 х 0,32) = 15,79 дБ '.

Для 500 Гц : = (88,72 + 1645,2) / 2742= 0,632 ;

В1 =( 88,72 + 1645,2)/ ( 1 - 0,632) = 4711,74 м 2

В1 /Sогр = 4711,74 /2742=1,72→ ψ=0,32

ΔL = 10lg (4711,74 х 0,91 / 529,2 х 0,32) = 14,03 дБ.

Для 250 Гц и 500 ГЦ выбранная звукопоглощающая облицовка не будет обеспечивать необходимое снижение уровня шума в октавных полосах частот,требуются специальные меры для снижение уровня шума так как:

,

Для 250 Гц : 15,79 дБ < 18,51 дБ

Для500 Гц : 14,03 дБ < 19,94 дБ


4. Список используемой литературы.

1. Лабораторный практикум по дисциплине «Безопасность жизнедеятельности» кафедры «Аэрологии, охраны труда и окружающей среды».

2. Алексеев С.П.,Казаков А.М., Колотиков Н.П., Борьба с шумом и вибрацией в машиностроении.-М.: Машиностроение, 1970 - 207 с.

3.Соколов Э.М., Захаров Е.И., Панфёрова И.В., Макеев А.В. Безопасность жизнедеятельности: Учебное пособие для студентов университетов. – Тула, Гриф и К, 2001

Похожие рефераты:

Охрана труда - основные термины, понятия, определения

Проект производства формалина

Техника Безопасности (лекции)

Исследование помещения на виброакустическую защищенность

Системы теплогазоснабжения и вентиляции

Безопасность жизнедеятельности на предприятии

Охрана труда (конспект лекций)

Разработка технологии концентрирования серной кислоты

Измеритель шума

Проблемы снижения уровня шума в городах

Разработка лабораторной установки по исследованию каналов утечки речевой информации

Анализ методики проведения санитарно-экологического состояния объекта

Измеритель отношения сигнал/шум ТВ канала

Звукопоглощающие конструкции

Охорона праці
