Реферат: Пропускная способность канала

Казанский Государственный технический университет им. А.Н. Туполева

Кафедра Радиоуправления

Пояснительная записка к курсовой

работе по курсу

ТЕОРИЯ ЭЛЕКТРИЧЕСКОЙ СВЯЗИ

на тему

Пропускная способность канала.

Выполнил студент гр.5313

Алмазов А.И.

Руководитель: _____________

Оценка _____________

Комиссия ________ ( _______ )

________ ( _________ )

________ ( _________ )






Казань 2002


Оглавление.

1. Задание…………………………………………………………………..3стр.

2. Введение…………………………………………...……………………4стр.

3. Теоретическая часть…………...……………………………………….5стр.

4. Практическая часть………………………………..…………………..11стр.

5. Заключение………………………………………………..…………...14стр.

6. Литература…………………………………………….……………… 15стр.


Задание.
В канале действует аддетивный белый гаусовский шум. Отношение сигнал/шум (Pc /Pш ) меняется с 25 до 15 дБ, с шагом 1дБ. F=1,5 кГц; Vк =8*103 сим/с.

Рассчитать:

1) Изменение пропускной способности канала.

2) Изменение избыточности κ двоичного кода, необходимой для сведения ошибки декодирования к сколь угодно малой величине.

Построить графики зависимостей с=f(Pc /Pш ) и κ= f(Pc /Pш ).


Введение.

Поставленная задача интересна тем, что мы сможем проследить изменение пропускной способности канала с изменением отношения сигнал/шум . Можно определить пропускную способность С канала в расчете на один символ

Ссимвол =maxI (A,B),бит/символ
или в расчете на единицу времени (например, на секунду):

С=maxI ’(A,B)=u Ссимвол , биит/с.

В данном случае мы будем рассчитывать относительно времени. Для этого мы воспользуемся формулой определяющей пропускную способность канала в расчете на единицу времени.

С=Fk log2 (1+Pc/Pш),

А для того чтобы определить избыточность передаваемой информации воспользуемся теоремой Шеннона. При условии если теорема Шеннона будет выполняться, то избыточность κ будет равняться 0, значит информация передаётся без потерь. Если нет, то κ будет больше нуля (κ>0). Т.е. чем меньше величина κ, тем меньше будет вероятность ошибки декодирования.


Теоретическая часть.

Пропускная способность канала связи.

В любой системе связи через канал передаётся информация. Её скорость определяется по формуле:

I’(А,В)=H’(А)-H’(А|В)=H’(А)-H’(В|А). (1)

Величина H (A |B ) - это потери информации при передаче ее по каналу. Ее также называют ненадежностью канала. H (B |A ) - энтропия шума ; показывает, сколько бит шумовой информации примешивается к сигналу. Передачу сигнала по каналу иллюстрирует рис. 1.

Рис. 1. Передача информации по каналу с помехами

Здесь I ’(A ,B )=v *I (A ,B ) - скорость передачи информации по каналу.

Как видно из формулы (1), эта скорость зависит не только от самого канала, но и от свойств подаваемого на его вход сигнала и поэтому не может характеризовать канал как средство передачи информации.

Рассмотрим дискретный канал, через который передаются в единицу времени u символов из алфавита объёмом m. При передачи каждого символа в среднем по каналу проходит количество информации

I (A,B)=H(A)-H(A|B)=H(B)-H(B|A), (2)

где А и В- случайные символы на входе и выходе канала. Из четырёх фигурирующих здесь энтропий Н(А)- собственная информация передаваемого символа определяется источником дискретного сигнала и не зависит от свойств канала. Остальные три энтропии в общем случае зависят как от источника сигнала, так и от канала.

Величина I (A ,B ) характеризует не только свойства канала, но и свойства источника информации. Пусть на вход канала можно подавать сигналы от различных источников информации с различными распределениями P (A ). Для каждого источника I (A ,B ) примет свое значение. Максимальное количество информации , взятое по всевозможным Р (А ), характеризует только канал и называется пропускной способностью (ПС) канала в расчете на один символ:

бит/символ,

где максимизация производится по всем многомерным распределениям вероятностей Р(А).

Также определяют пропускную способность С канала в расчете на единицу времени:

бит/с, (3)

где v - количество символов, переданное в секунду.

В качестве примера вычислим пропускную способность дискретного симметричного канала без памяти (рис. 2) с вероятностью ошибочного перехода - p .

Рис. 2. Модель двоичного симметричного канала без памяти

Согласно свойству взаимной информации 2 можно записать: С сим =max(H (B )-H (B |A )). Распишем H (B |A ). Исходя из условий задачи вероятность правильной передачи символа по каналу - 1-p, а вероятность ошибочной передачи одного символа p /(1-m ), где m - число различных символов, передающихся по каналу. Общее количество верных передач - m ; общее количество ошибочных переходов - m *(m -1). Отсюда следует, что:

.

Следовательно, Н(В/А) не зависит от распределения вероятности в ансамбле А, а определяется только переходными вероятностями канала. Это свойство сохраняется для всех моделей канала с аддитивным шумом.

Максимальное значение Н (В )=log m . Отсюда следует:

. (4)

Пропускная способность в двоичных единицах в расчете на единицу времени:

. (5)

Для двоичного симметричного канала (m=2) пропускная способность в двоичных единицах в единицу времени

С=u[1+p*log(p)+(1-p)*log(1-p)] (6)

Зависимость С/u от р согласно (6) показана на рис.3

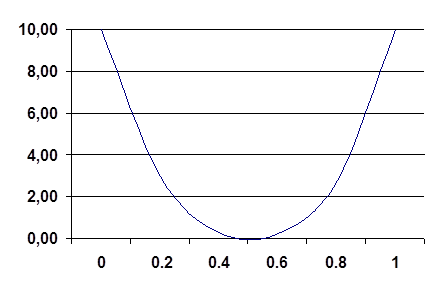

рис.3 Зависимость пропускной способности двоичного симметричного канала без памяти от вероятности ошибочного приёма символа.

При р=1/2 пропускная способность канала С=0, поскольку при такой вероятности ошибки последовательность выходных символов можно получить совсем не передавая сигнала по каналу, а выбирая их наугад, т.е. при р=1/2 последовательности на выходе и входе канала независимы. Случай С=0 называют обрывом канала .

Пропускная способность непрерывного канала связи.

Вычисляется аналогично пропускной способности дискретного канала. Непрерывный сигнал дискретизируется во времени с помощью отсчетов согласно теореме Котельникова и информация, проходящая по каналу за время Т , равна сумме количества информации, переданной за один отсчет. Поэтому общая ПС канала равна сумме ПС на один такой отсчет:

, (7)

где U - переданный сигнал; Z - сигнал на выходе канала с наложенными на него шумами; N - шум; Z =U +N .

Пусть U и N - случайные величины с плотностью распределения вероятности w , распределенной по нормальному (гауссовскому) закону. Для таких сигнала и шума (см. вывод в [1, с. 114, 117-118]:

.

Отсюда следует:

.

ПС в расчете на секунду будет равна:

, (8)

поскольку при дискретизации сигнала по теореме Котельникова за одну секунду мы получим 2F отсчетов, где F - верхняя частота спектра сигнала.

Подчеркнем, что формула (8) имеет такой вид только при условии, что плотности распределения вероятностей w (U ) и w (N ) подчиняются нормальному закону.

Формула (8) имеет важное значение, т.к. указывает на зависимость ПС канала от его технических характеристик - ширины полосы пропускания и отношения мощности сигнала к мощности шума.

Чтобы выяснить как зависит пропускная способность от ширины полосы пропускания выразим мощность шума в канале через его одностороннюю спектральную мощность N 0 . Имеем Рш =N0 F; поэтому

С=F*log(1+ Pc/N0 *F )=F*loge*ln(1+Pc/N0 *F) (9)

При увеличении F пропускная способность С, бит/с, сначала быстро возрастает, а затем асимптотически стремится к пределу:

C =Lim(Pc/N0 )*loge (10)

Результат (10) получается очень просто, если учесть, что при |e|<<1 ln(1+e)»e. Зависимость С и F показана на рис.4.

F N0 /Pc

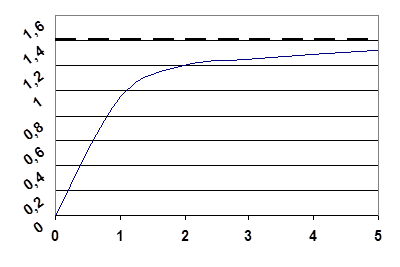

рис.4 Зависимость нормированной пропускной способности гауссовского канала от его полосы пропускания.

Теорема кодирования для канала с помехами.

Это основная теорема кодирования К. Шеннона. Применительно к дискретному источнику информации она формулируется так:

Теорема . Если производительность источника сообщений H ’(A ) меньше пропускной способности канала С : H ’(A )<С , то существует такой способ кодирования (преобразования сообщения в сигнал на входе канала) и декодирования (преобразования сигнала в сообщение на выходе), при котором вероятность ошибочного декодирования и ненадежность канала H (A |A * ) могут быть сколь угодно малы. Если же H ’(A )>С , то таких способов кодирования и декодирования не существует.

Модель:

КАНАЛ

Н(А) Н’(В)







Н’(А)<с

Если же Н’(А)>с, то такого кода не существует.

Теорема указывает на возможность создания помехоустойчивых кодов.

Н’(А)< Н’(В)

Н’(В)=Vk H

Декодер выдаёт на код каналов Vk символов в секунду. Если в канале потерь нет, то Vk =с.

При Н<1 будет тратится больше одного бита на символ, значит появляется избыточность, т.е. не все символы несут полезную информацию.

Делаем вывод, что смысл теоремы Шеннона заключается в том, что при H ’(A )>С невозможна безошибочная передача сообщений по данному каналу, если же H ’(A )<С , то ошибки могут быть сведены к сколь угодно малой величине. Таким образом, величина С - это предельное значение скорости безошибочной передачи информации по каналу

Практическая часть.

Пропускная способность гауссовского канала определяется [1, стр.118]:

.

Отношение сигнал/шум падает по условию задания с 25 до 15 дБ. Поэтому С также будет уменьшаться. Необходимо уменьшать С/Ш с 25 до 15 дБ с шагом 1 дБ и вычислить по формуле 11 значений С. При этом надо учесть, что в формуле отношение С/Ш - P c /P ш - дано в разах, поэтому данные в дБ необходимо пересчитать в разы: ; отсюда .

С помощью программы MathCAD получили результаты подсчётов:

С1 =1,246*104 бит/с

С2 =1,197*104 бит/с

С3 =1,147*104 бит/с

С4 =1,098*104 бит/с

С5 =1,048*104 бит/с

С6 =9,987*103 бит/с

С7 =9,495*103 бит/с

С8 =9,003*103 бит/с

С9 =8,514*103 бит/с

С10 =8,026*103 бит/с

С11 =7,542*103 бит/с

Производительность кодера H ’(B )=v к *H (B ) должна быть меньше пропускной способности канала С, иначе неизбежны потери информации в канале. Максимальное значение энтропии двоичного кодера H max =H (B )=log2=1 бит. Если С уменьшается, то для избежания потерь информации можно уменьшать H (B ) так, чтобы H ’(B ) оставалась все время меньше С. Если же H (B )<1, это означает, что кодовые символы не равновероятны и зависимы друг от друга, т.е. используется избыточный (помехоустойчивый) код. Избыточность этого кода вычисляется по формуле:

. (11)

Итак, пропускная способность канала С определяет предельное значение производительности кодера H ’(B ): H ’(B )<C. Отсюда находим предельное значение энтропии кодера:

По условию Vk =8*103 сим/с

В численном виде это выглядит так:

С/Vk 1=1,558 бит/сим

С/Vk 2=1,496 бит/сим

С/Vk 3=1,434 бит/сим

С/Vk 4=1,372 бит/сим

С/Vk 5=1,31 бит/сим

С/Vk 6=1,248 бит/сим

С/Vk 7=1,187 бит/сим

С/Vk 8=1,125 бит/сим

С/Vk 9=1,064 бит/сим

С/Vk 10=1,003 бит/сим

В этих случаях энтропию Н(В) можно брать любой, вплоть до максимальной (Hmax =1 бит/сим).

С/Vk 11=0,943 бит/сим

Т.к. в 11-ом случае условие H ’(B )<C не выполняется, то теорема Шеннона так же не выполняется. Для того чтобы избежать потерь информации, вводим избыточные символы.

Следующим шагом будет вычисление избыточности κ кода, по формуле (11):

κ=0,057

Чтобы было более наглядно, построим графики зависимостей с=f(Pc /Pш ) и κ= f(Pc /Pш ).

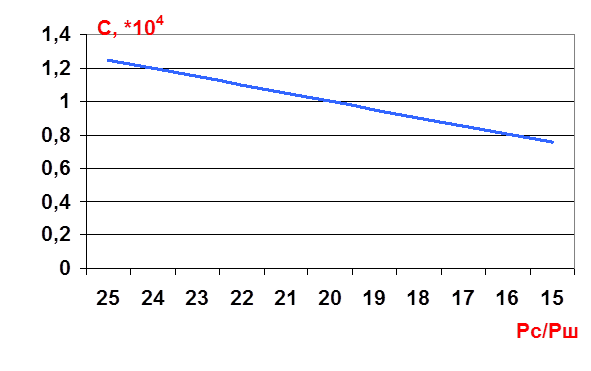

График зависимости с=f(Pc /Pш ) :

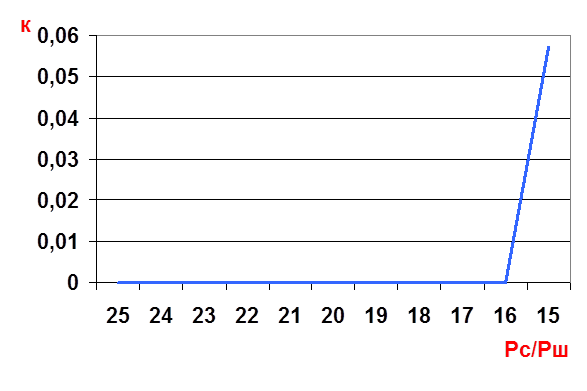

График зависимости κ= f(Pc /Pш ).


Заключение.

В результате проведённой работы, мы можем сделать вывод, что с уменьшением отношения сигнал/шум пропускная способность канала также уменьшается, что приводит к потери информации. Для того чтобы избежать возникновение ошибок, мы вводили избыточные символы. Избыточность этого кода κ=0,057.

Сделаем вывод, что в результате проведенного расчета поставленная задача была полностью решена.


Литература.

1. Зюко А.Г., Кловский Д.Д. и др. Теория передачи сигналов. -М.: Радио и Связь, 1986.

2. Кловский Д.Д., Шилкин В.А. Теория электрической связи. -М.: Радио и связь, 1990.

3. Методическое пособие по курсовой работе ТЭС.
