p


Synchronous Line Equipment SL16

APS Version 3.0


Technical Description TED

S42022-L3021-H1-1-7618

A Ссодержание A-1

B Обзор документации B-1

C Данные о состоянии С-1













Техническое описание S42022-L3021-H1-1-7618


Линейное борудование синхронной цифровой иерархии SL16 (APS Версия 3.0)

S42022-L3021-A1


В Обзор документации


Полный набор документации включает:

Техническое описание (TED) No. S42022-L3021-H1-*-7618

Руководство по управлению (OMN) No. S42022-L3021-H1-*-7619

Инструкция по запуску и эксплуатации

(ITMN+MMN) No. S42022-L3021-H1-*-76D1


В Техническом описании (TED) приведены характеристики и возможности ипользования линейного оборудования СЦИ SL16.

В Руководстве по управлению (OMN) описаны элементы контроля узлов оборудования SL16. Здесь же представлены различные меню рабочего терминала системы управления.

Инструкция по запуску и эксплуатации (ITMN+MMN) содержит информацию о подготовке оборудования к работе и проведении измерений (раздел о вводе в эксплуатацию), а так же описание профилактических работ и поиска неисправностей (эксплуатационный раздел).

Область применения: приведенная выше документация распространяется на узлы и блоки аппаратных средств, программное обеспечение системы управления, соответствующие номера которых приведены в разделе 9 Тенического описания. Узлы, аппаратные средства и программное обеспечение должны соответствовать друг другу. Допустимые комбинации определяются инструкцией версии APS (APS=обращение с компонентной версией SL ).

C Данные о состоянии


Следующие данные о состоянии содержат информацию на соответствующих страницах Технического описания, приведенных в таблице.

Примечание: коды модификации, соответствующие состоянию с номером, превышающим 1, справедливы для состояний с меньшим номером.


Коды модификации:

N = новый; G = модифицированный; 0 = исключенный или опущенный


Наименоване

Обозначение

Страница

Состояние

Код модификации

Техническое описние

A

B

C

1

2

3

4

5

6

7

8

9

10

11


A-1...A-4

B-1...B-2

C-1...C-2

1-1...1-8

2-1...2-14

3-1...3-20

4-1...4-66

5-1...5-4

6-1...6-16

7-1...7-24

8-1...8-10

9-1...9-4

10-1...10-2

11-1...11-6

1

1

1

1

1

1

1

1

1

1

1

1

1

1

N

N

N

N

N

N

N

N

N

N

N

N

N

N


Введение


Общие положения

Линейное оборудование СЦИ SL16 осуществляет передачу сигналов как синхронной, так и плезиохронной цифровой иерархии.

Синхронная цифровая иерархия

Основные характеристики синхронной цифровой иерархии определены в Рекомендациях G.707 ... G.709 МСЭ-Т. В настоящее время существуют следующие уровни иерархии:

STM-1......................................155 520 кбит/с

STM-4.......................................622 080 кбит/с

STM-16..................................2 488 320 кбит/с

(STM = синхронный транспортный модуль)

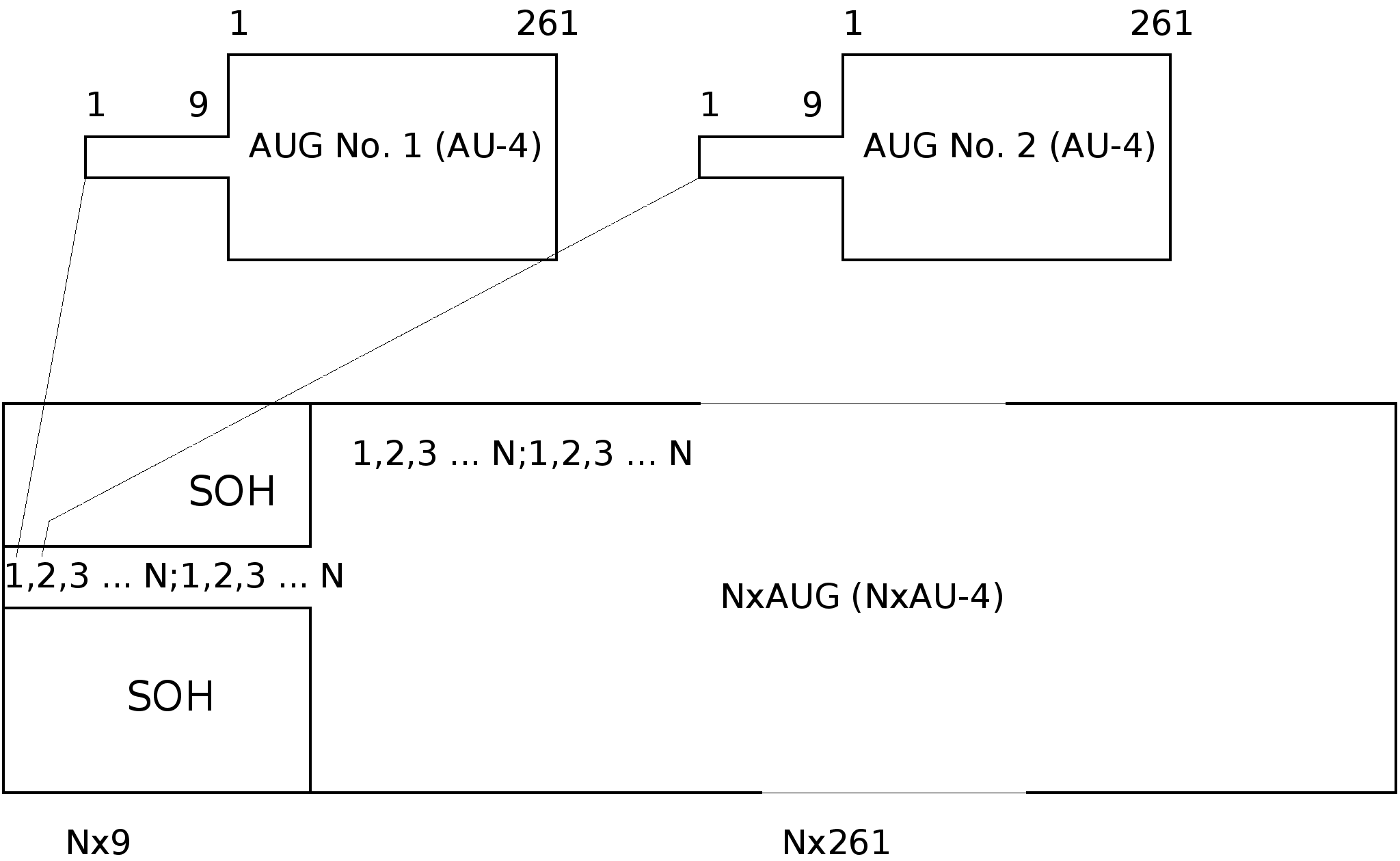

Основная структура цифровых сигналов включает в себя октеты (байты, по 8 бит в каждом). Период цикла одинаков для всех уровней иерархии и равен 125 мкс, длина цикла в байтах таким образом тем больше, чем выше уровень иерархии.

Цикл состоит из заголовка (содержащего сигнал привязки цикла и служебную информацию), адреса размещения полезной нагрузки и самой полезной нагрузки. Если синхронная сеть не является чисто распределительной сетью, наличие задержки в тракте означает, что только частота (но не фаза) входного сигнала сети синхронизирована. Следовательно, при мультиплексировании сигналов необходимо осуществить подстройку фазы/задержки. В плезиохронных системах это достигается с помощью процесса выравнивания. Однако в отличие от плезиохронных систем, использующих только положительное выравнивание, в системе СЦИ используется и положительное, и отрицательное выравнивание. Подробная информация об этом приведена в разделе 2.

Линейное оборудование СЦИ

Семейство линейного оборудования СЦИ в настоящее время включает узлы SL1, SL4 и SL16. В качестве среды передачи для оборудования SL1 используется многомодовое или одномодовое волокно, а для SL4 и SL16 ѕ одномодовое волокно.

В случае, соответствующем линейному оборудованию SL1, электрический сигнал F2 (STM-1 или сигнал плезиохронной иерархии 140 Мбит/с) преобразуется в оптический сигнал F1 уровня STM-1. Линейное оборудование SL4 объединяет сигналы F2 в сигнал F1 уровня STM-4. В то же время в оборудовании SL16 сигналы объединяются в сигнал F1 уровня STM-16.

Линейное оборудование СЦИ SL16

Линейное оборудование СЦИ SL16 является гибкой модульной системой и может быть использовано для различного применения для местных, зоновых и магистральных сетей.

В состав оборудования SL16 входят следующие изделия:

· оконечное линейное оборудование SLT16,

· линейный регенератор SLR16,

· стойка для размещения линейного оборудования,

· программное обеспечение SMSW системы управления.

Для управления и эксплуатации оборудования обслуживающим персоналом могут быть использованы имеющиеся в продаже обычные терминалы (персональные компьютеры или рабочие станции).

Сигналы F2 могут поступать на линейное оборудование по оптическому или электрическому интерфейсу в зависимости от требуемой комплектации. Четыре входных порта сигналов F2 объединены на одной плате аналогично четырем выходным портам F2, также объединенным на одной плате.

В соответствии с Рекомендацией МСЭ-Т на любой порт может быть выведен либо сигнал СЦИ со скоростью 155 Мбит/с, либо сигнал ПЦИ со скоростью 139264 Кбит/с (140 Мбит/с). Переключение сигналов различных типов на различные выходы (входы) осуществляется либо с помощью рабочего терминала, либо непосредственно с пульта управления, содержащего дисплей и входящего в состав конфигурируемого узла.

Передающая среда

В качестве передающей среды оборудования SL16 используется оптическое волокно. Оптическое волокно должно соответствовать Рекомендациям G.652 и G.653 МСЭ-Т. Дисперсия волокон, соответствующих Рекомендации G.652, оптимизирована для диапазона 1300 нм, тогда как дисперсия волокон, соответствующих Рекомендации G.653, оптимизирована для диапазона 1550 нм. Тем не менее волокна, соответствующие Рекомендации G.652, могут быть использованы для обоих диапазонов. Все узлы оборудования SL16 могут быть оборудованы оптическими платами как для диапазона 1300 нм, так и для диапазона 1550 нм.

Структура тракта передачи, оптический диапазон

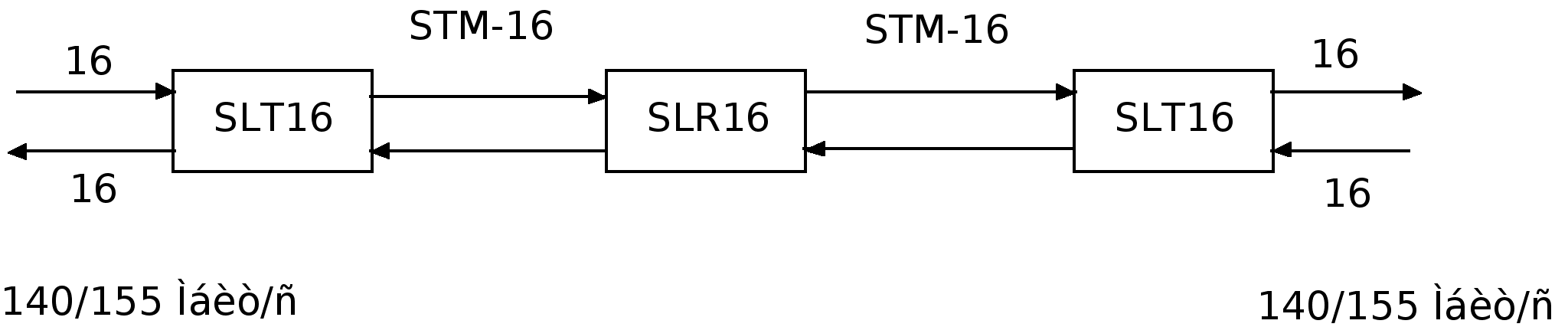

На рис 1.2-1 приведена структура двунаправленного тракта передачи, организованного на базе оборудования SL16.

Для передачи сигналов STM-16 в соответствии с Рекомендацией G.957 МСЭ-Т используется линейный код NRZ (без возврата к нулю) со скремблированием.

В линейном регенераторе входной оптический сигнал преобразуется в электрический, усиливается, регенерируется и преобразуется обратно в оптический сигнал. Линейный регенератор обеспечивает доступ к каналу служебной связи и дополнительным вспомогательным каналам передачи данных секции регенерации (см. раздел 3.3).

В диапазоне 1300 нм допустимое затухание в оптическом кабеле секции регенерации составляет 25 дБ, а в диапазоне 1550 нм ѕ 27.5 дБ (см. раздел 8).

Между двумя оконечными пунктами допускается размещать до 48 регенераторов SL16. При этом суммарная величина фазового дрожания не превышает допустимого значения.

Тракты передачи с большей длиной могут быть организованы путем каскадного включения секций регенерации. на концах которых включено линейное оконечное оборудование.



AUX Дополнительные каналы Qx, QD2 Интерфейс системы

управления сетью (TMN)

F1 F1 интерфейс: 2488.320 Мбит/с, SRL16 Линейный регенератор в коде NRZ, СЦИ СЦИ

F2 F2 интерфейс: электрический 155 Мбит/с SLT16 Линейный терминал СЦИ

СЦИ, или 140 Мбит/с ПЦИ

F(OT) Интерфейс рабочего терминала T3 Вход синхронизации

(Выход T3 - в стадии подготовки)


Рис. 1.2-1. Структура тракта передачи на базе линейного оборудования СЦИ SL16


В случае, если оборудование SLR не может быть использовано, например, в подводных кабельных линиях большой протяженности, данная задача может быть решена с использованием оптических усилителей (ONV) или, в случае необходимости, оптических предусилителей (OVV).

В диапазоне 1550 нм на передающем конце оптический усилитель может быть использован для увеличения выходной мощности передатчика на 13 дБ. На приемном конце оптический усилитель может быть использован для увеличения чувствительности приемника на 10.5 дБ.

В разделе 8 приведена зависимость затухания секции регенерации от уровней приема и передачи для различных типов оборудования. Длина секции регенерации определяется коэффициентом затухания оптического волокна и конструктивным системным запасом.


Применение в сетях передачи информации

Модульная конструкция оборудования SL16 означает, что оно может быть использовано для различных применений. Следующие важные функциональные характеристики могут быть оптимизированы для конкретного случая путем использования различных вариантов конструктивного исполнения:

· оптические приемники и передатчики для различных диапазонов длины волны (1300 нм или 1550 нм) и различной длины линии передачи,

· оптические усилители, позволяющие увеличить длину секции регенерации, например, для подводных кабельных линий,

· переключаемый электрический интерфейс F2 для плезиохронных 140 Мбит/с или синхронных 155 Мбит/с сигналов,

· наличие оптического выхода интерфейса F2,

· дублирование выхода интерфейса F2 для различных специальных случаев,

· наличие плат, обеспечивающих доступ к байтам секционного заголовка (SOH), (платы ZK11 и OPF2),

· оборудование служебной связи.

Таким обраэом, система SL16 оптимально подходит для следующих участков сетей передачи:

· межстанционные тракты передачи (без регенераторов SLR),

· магистральные тракты передачи большой протяженности (с регенераторами SLR16 и без них).

Примечание: Данные о планировании сети приведены в разделе 8.1

Примеры двунаправленной передачи
на одной длине волны по двум различным волокнам


Линия “точка-точка”

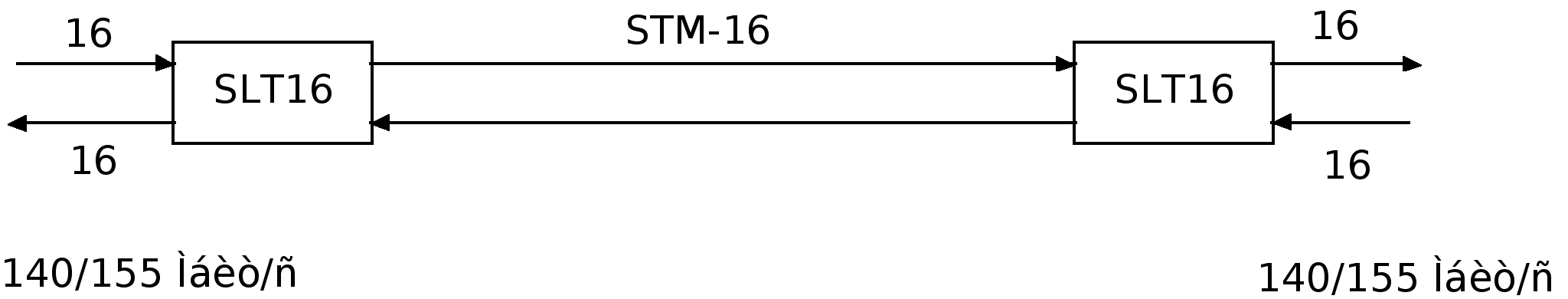

Рис. 1.3.1.1-1 Линия типа “точка-точка”


Линия с регенераторами

Применение: преимущественно для магистральных линий большой протяженности.



Рис. 1.3.1.2-1 Линия с регенераторами


Контроль, аварийная сигнализация, управление

Узлы линейной аппаратуры SL16 обслуживаются системой контроля с микропроцесорным управлением, основные характеристики которой удовлетворяют требованиям Рекомендаций G.781 ... G.784 МСЭ-Т.

Аварийные состояния и повреждения, обнаруженные оконечными устройствами SL16 или регенераторами SR16 анализируются в центральном блоке контроля каждого узла и передаются на дисплей и систему управления и контоля (рис. 1.5 1).

Каждыйя комплект (SLT16 и SLR16) имеет дисплей и панель управления (ABF) для отображения сообщений об авариях и повреждениях с помощью светодиодов. Модуль контроля (ABM) позволяет вывести на двухстрочный экран буквенный текст сообщений о тревогах и повреждениях.

Дисплей и контрольный блок могут быть использованы также для выполнения некоторых опреаций (например, включение лазера) и ля получения информации
о значениях измеряемых величин.

Дисплей и панель управления совместимы с системой аварийной сигнализации типа 7R, что позволяет работать с аварийной сигнализацией, используемой
на АТС.

Управляющий терминал может быть подключен через интерфейс F(OT)
(V.24/RS-232-C). Управляющим терминалом может быть переносной или стационарный компьютер или рабочая станция, предоставляющая пользователю удобный графический интерфейс типа Х-WINDOWS с управлением мышью.

Программное обеспечение (SMSW), разработанное для управляющего терминала, позволяет запрашивать информацию о тревогах, повреждениях, результатах тестов, касающихся узлов SL восьми участков сети, и представлять ее в ясной форме. Управляемая часть сети может включать до 50 узлов SLT или SLR, входящих в состав сети передачи на базе оборудования SL16. В этом случае все блоки связаны каналом передачи данных DCCR или через линейный интерфейс DCCR.

Могут быть вызваны следующие меню экрана:

· Местное управление

· Конфигурация

· Обслуживание

· Состояние аварийной сигнализации

· Характеристики

· Помощь


Организация управление сетью

В соответствии с моделью управления сетью, основанной на оборудовании SL, тракт передачи разбивается на секции мультиплексирования, как показано на рис. 1.5-1. На рисунке показано оборудование системы управления и интерфейсы блоков, входящих в состав оборудования SLR и SLT и обеспечивающих функции управления, передачи сигналов управления и контроля по каналам данных DCCR (байты D1 ... D3) и DCCM (байты D4 ... D12), которые являются прозрачными для передачи сигналов управления сетью.

Несколько секций мультиплексирования одного участка сети могут быть связаны общим каналом DCCR, по которому передаются сигналы конфигурации, контроля и определения места повреждения. Ко всем узлам управляемой сети существует доступ через интерфейс F(OT).

Конструкция оборудования не требует постоянного подключения рабочего терминала. Это необходимо только на этапе ввода оборудования в строй, конфигурации узлов и линии, а также при необходимости контроля, управления и определения поврежденных участков при появлении аварийных сообщений. Аварийные сигналы и сообщения об авариях отображаются на экране панели управления и могут быть переданы по стандартной системе аварийной сигнализации типа 7R.

Qx интерфейс обеспечивает подключение оборудования SL к системе управления сетью (TMN) согласно Рекомендации G.773 МСЭ-Т, протокол B3. Это делает возможным подключение узлов линейного оборудования SL16 к системе управления элементами сети (EM-OS), программное обеспечение которого соответствует Рекомендации M.3010 МСЭ-Т. Система управления элементами сети EM-OS позволяет оператору сети централизованно управлять линейным оборудованием СЦИ SL16. Для расширения системы управления сетью существует интефейс Q3, удовлетворяющий рекомендациям МСЭ-Т.

Альтернативным вариантом является подключением пользовательской системы управления к сети через интерфейс QD2. В этом случае вместо системы управления элементами сети (EM-OS) может быть использована специализированная система управления.

Более подробная информация о системах управления содержится в соответствующих инструкциях пользователя.

Интерфейс DCCM (интерфейс V.11, выполненный на плате Z каналов 1 F1) может быть использован как прозрачный канал со скоростью передачи 576 кбит/с между оконечными станциями секции мультиплексирования для управления и выполнения других функций.

С рабочего терминала можно централизованно управлять восемью участками сети.

Программное обеспечение сетью имеет специальный режим контроля, в котором все сообщения, поступающие с любого элемента сети, могут отображаться непосредственно на рабочем терминале.



ABF Дисплей и панель управления

DCCM Канал передачи данных секции мультплексирования

DCCR Канал передачи данных секции регенерации

DCCR link Канал передачи данных между оконечными станциями SLT секций мультиплексирования

F(OT) Интерфейс подключения рабочего терминала

MCF Плата обслуживания передачи сообщений

Qx, QD2 Интерфейсы подключения системы управления сетью

SLR синхронный линейный регенератор

SLT Синхронный линейный терминал

ZK11 Плата Z каналов 1 F1

ZUW Центральная плата контроля

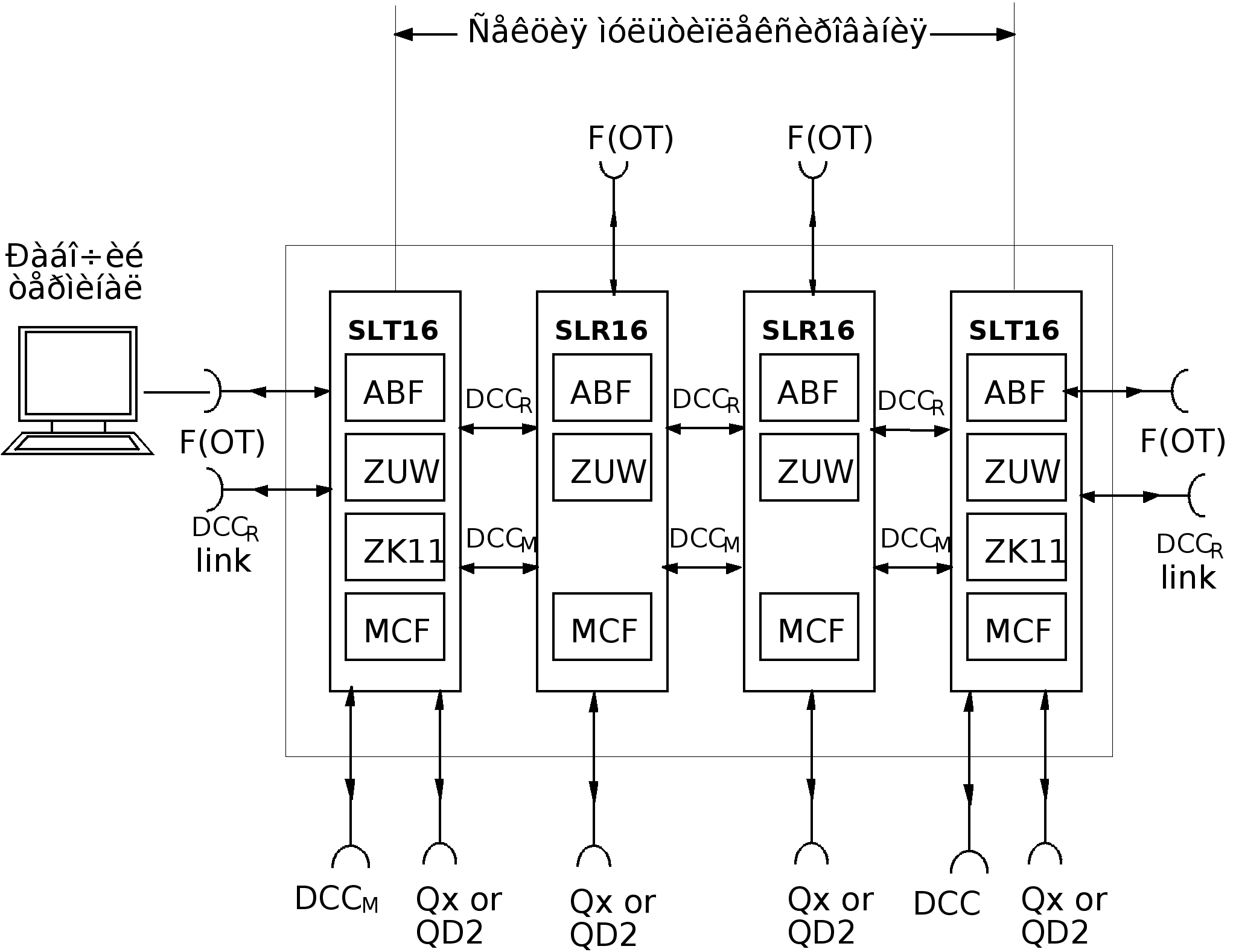

Рис.1.5-1 Системы контроля и линейные интерфейсы

линейного оборудования SL16


9

42022-L3021-H1-1-7618


Введение


Общие положения

Линейное оборудование СЦИ SL16 осуществляет передачу сигналов как синхронной, так и плезиохронной цифровой иерархии.

Синхронная цифровая иерархия

Основные характеристики синхронной цифровой иерархии определены в Рекомендациях G.707 ... G.709 МСЭ-Т. В настоящее время существуют следующие уровни иерархии:

STM-1......................................155 520 кбит/с

STM-4.......................................622 080 кбит/с

STM-16..................................2 488 320 кбит/с

(STM = синхронный транспортный модуль)

Основная структура цифровых сигналов включает в себя октеты (байты, по 8 бит в каждом). Период цикла одинаков для всех уровней иерархии и равен 125 мкс, длина цикла в байтах таким образом тем больше, чем выше уровень иерархии.

Цикл состоит из заголовка (содержащего сигнал привязки цикла и служебную информацию), адреса размещения полезной нагрузки и самой полезной нагрузки. Если синхронная сеть не является чисто распределительной сетью, наличие задержки в тракте означает, что только частота (но не фаза) входного сигнала сети синхронизирована. Следовательно, при мультиплексировании сигналов необходимо осуществить подстройку фазы/задержки. В плезиохронных системах это достигается с помощью процесса выравнивания. Однако в отличие от плезиохронных систем, использующих только положительное выравнивание, в системе СЦИ используется и положительное, и отрицательное выравнивание. Подробная информация об этом приведена в разделе 2.

Линейное оборудование СЦИ

Семейство линейного оборудования СЦИ в настоящее время включает узлы SL1, SL4 и SL16. В качестве среды передачи для оборудования SL1 используется многомодовое или одномодовое волокно, а для SL4 и SL16 ѕ одномодовое волокно.

В случае, соответствующем линейному оборудованию SL1, электрический сигнал F2 (STM-1 или сигнал плезиохронной иерархии 140 Мбит/с) преобразуется в оптический сигнал F1 уровня STM-1. Линейное оборудование SL4 объединяет сигналы F2 в сигнал F1 уровня STM-4. В то же время в оборудовании SL16 сигналы объединяются в сигнал F1 уровня STM-16.

Линейное оборудование СЦИ SL16

Линейное оборудование СЦИ SL16 является гибкой модульной системой и может быть использовано для различного применения для местных, зоновых и магистральных сетей.

В состав оборудования SL16 входят следующие изделия:

· оконечное линейное оборудование SLT16,

· линейный регенератор SLR16,

· стойка для размещения линейного оборудования,

· программное обеспечение SMSW системы управления.

Для управления и эксплуатации оборудования обслуживающим персоналом могут быть использованы имеющиеся в продаже обычные терминалы (персональные компьютеры или рабочие станции).

Сигналы F2 могут поступать на линейное оборудование по оптическому или электрическому интерфейсу в зависимости от требуемой комплектации. Четыре входных порта сигналов F2 объединены на одной плате аналогично четырем выходным портам F2, также объединенным на одной плате.

В соответствии с Рекомендацией МСЭ-Т на любой порт может быть выведен либо сигнал СЦИ со скоростью 155 Мбит/с, либо сигнал ПЦИ со скоростью 139264 Кбит/с (140 Мбит/с). Переключение сигналов различных типов на различные выходы (входы) осуществляется либо с помощью рабочего терминала, либо непосредственно с пульта управления, содержащего дисплей и входящего в состав конфигурируемого узла.

Передающая среда

В качестве передающей среды оборудования SL16 используется оптическое волокно. Оптическое волокно должно соответствовать Рекомендациям G.652 и G.653 МСЭ-Т. Дисперсия волокон, соответствующих Рекомендации G.652, оптимизирована для диапазона 1300 нм, тогда как дисперсия волокон, соответствующих Рекомендации G.653, оптимизирована для диапазона 1550 нм. Тем не менее волокна, соответствующие Рекомендации G.652, могут быть использованы для обоих диапазонов. Все узлы оборудования SL16 могут быть оборудованы оптическими платами как для диапазона 1300 нм, так и для диапазона 1550 нм.

Структура тракта передачи, оптический диапазон

На рис 1.2-1 приведена структура двунаправленного тракта передачи, организованного на базе оборудования SL16.

Для передачи сигналов STM-16 в соответствии с Рекомендацией G.957 МСЭ-Т используется линейный код NRZ (без возврата к нулю) со скремблированием.

В линейном регенераторе входной оптический сигнал преобразуется в электрический, усиливается, регенерируется и преобразуется обратно в оптический сигнал. Линейный регенератор обеспечивает доступ к каналу служебной связи и дополнительным вспомогательным каналам передачи данных секции регенерации (см. раздел 3.3).

В диапазоне 1300 нм допустимое затухание в оптическом кабеле секции регенерации составляет 25 дБ, а в диапазоне 1550 нм ѕ 27.5 дБ (см. раздел 8).

Между двумя оконечными пунктами допускается размещать до 48 регенераторов SL16. При этом суммарная величина фазового дрожания не превышает допустимого значения.

Тракты передачи с большей длиной могут быть организованы путем каскадного включения секций регенерации. на концах которых включено линейное оконечное оборудование.



AUX Дополнительные каналы Qx, QD2 Интерфейс системы

управления сетью (TMN)

F1 F1 интерфейс: 2488.320 Мбит/с, SRL16 Линейный регенератор в коде NRZ, СЦИ СЦИ

F2 F2 интерфейс: электрический 155 Мбит/с SLT16 Линейный терминал СЦИ

СЦИ, или 140 Мбит/с ПЦИ

F(OT) Интерфейс рабочего терминала T3 Вход синхронизации

(Выход T3 - в стадии подготовки)


Рис. 1.2-1. Структура тракта передачи на базе линейного оборудования СЦИ SL16


В случае, если оборудование SLR не может быть использовано, например, в подводных кабельных линиях большой протяженности, данная задача может быть решена с использованием оптических усилителей (ONV) или, в случае необходимости, оптических предусилителей (OVV).

В диапазоне 1550 нм на передающем конце оптический усилитель может быть использован для увеличения выходной мощности передатчика на 13 дБ. На приемном конце оптический усилитель может быть использован для увеличения чувствительности приемника на 10.5 дБ.

В разделе 8 приведена зависимость затухания секции регенерации от уровней приема и передачи для различных типов оборудования. Длина секции регенерации определяется коэффициентом затухания оптического волокна и конструктивным системным запасом.


Применение в сетях передачи информации

Модульная конструкция оборудования SL16 означает, что оно может быть использовано для различных применений. Следующие важные функциональные характеристики могут быть оптимизированы для конкретного случая путем использования различных вариантов конструктивного исполнения:

· оптические приемники и передатчики для различных диапазонов длины волны (1300 нм или 1550 нм) и различной длины линии передачи,

· оптические усилители, позволяющие увеличить длину секции регенерации, например, для подводных кабельных линий,

· переключаемый электрический интерфейс F2 для плезиохронных 140 Мбит/с или синхронных 155 Мбит/с сигналов,

· наличие оптического выхода интерфейса F2,

· дублирование выхода интерфейса F2 для различных специальных случаев,

· наличие плат, обеспечивающих доступ к байтам секционного заголовка (SOH), (платы ZK11 и OPF2),

· оборудование служебной связи.

Таким обраэом, система SL16 оптимально подходит для следующих участков сетей передачи:

· межстанционные тракты передачи (без регенераторов SLR),

· магистральные тракты передачи большой протяженности (с регенераторами SLR16 и без них).

Примечание: Данные о планировании сети приведены в разделе 8.1

Примеры двунаправленной передачи
на одной длине волны по двум различным волокнам


Линия “точка-точка”



Рис. 1.3.1.1-1 Линия типа “точка-точка”


Линия с регенераторами

Применение: преимущественно для магистральных линий большой протяженности.



Рис. 1.3.1.2-1 Линия с регенераторами


Контроль, аварийная сигнализация, управление

Узлы линейной аппаратуры SL16 обслуживаются системой контроля с микропроцесорным управлением, основные характеристики которой удовлетворяют требованиям Рекомендаций G.781 ... G.784 МСЭ-Т.

Аварийные состояния и повреждения, обнаруженные оконечными устройствами SL16 или регенераторами SR16 анализируются в центральном блоке контроля каждого узла и передаются на дисплей и систему управления и контоля (рис. 1.5 1).

Каждыйя комплект (SLT16 и SLR16) имеет дисплей и панель управления (ABF) для отображения сообщений об авариях и повреждениях с помощью светодиодов. Модуль контроля (ABM) позволяет вывести на двухстрочный экран буквенный текст сообщений о тревогах и повреждениях.

Дисплей и контрольный блок могут быть использованы также для выполнения некоторых опреаций (например, включение лазера) и ля получения информации
о значениях измеряемых величин.

Дисплей и панель управления совместимы с системой аварийной сигнализации типа 7R, что позволяет работать с аварийной сигнализацией, используемой
на АТС.

Управляющий терминал может быть подключен через интерфейс F(OT)
(V.24/RS-232-C). Управляющим терминалом может быть переносной или стационарный компьютер или рабочая станция, предоставляющая пользователю удобный графический интерфейс типа Х-WINDOWS с управлением мышью.

Программное обеспечение (SMSW), разработанное для управляющего терминала, позволяет запрашивать информацию о тревогах, повреждениях, результатах тестов, касающихся узлов SL восьми участков сети, и представлять ее в ясной форме. Управляемая часть сети может включать до 50 узлов SLT или SLR, входящих в состав сети передачи на базе оборудования SL16. В этом случае все блоки связаны каналом передачи данных DCCR или через линейный интерфейс DCCR.

Могут быть вызваны следующие меню экрана:

· Местное управление

· Конфигурация

· Обслуживание

· Состояние аварийной сигнализации

· Характеристики

· Помощь


Организация управление сетью

В соответствии с моделью управления сетью, основанной на оборудовании SL, тракт передачи разбивается на секции мультиплексирования, как показано на рис. 1.5-1. На рисунке показано оборудование системы управления и интерфейсы блоков, входящих в состав оборудования SLR и SLT и обеспечивающих функции управления, передачи сигналов управления и контроля по каналам данных DCCR (байты D1 ... D3) и DCCM (байты D4 ... D12), которые являются прозрачными для передачи сигналов управления сетью.

Несколько секций мультиплексирования одного участка сети могут быть связаны общим каналом DCCR, по которому передаются сигналы конфигурации, контроля и определения места повреждения. Ко всем узлам управляемой сети существует доступ через интерфейс F(OT).

Конструкция оборудования не требует постоянного подключения рабочего терминала. Это необходимо только на этапе ввода оборудования в строй, конфигурации узлов и линии, а также при необходимости контроля, управления и определения поврежденных участков при появлении аварийных сообщений. Аварийные сигналы и сообщения об авариях отображаются на экране панели управления и могут быть переданы по стандартной системе аварийной сигнализации типа 7R.

Qx интерфейс обеспечивает подключение оборудования SL к системе управления сетью (TMN) согласно Рекомендации G.773 МСЭ-Т, протокол B3. Это делает возможным подключение узлов линейного оборудования SL16 к системе управления элементами сети (EM-OS), программное обеспечение которого соответствует Рекомендации M.3010 МСЭ-Т. Система управления элементами сети EM-OS позволяет оператору сети централизованно управлять линейным оборудованием СЦИ SL16. Для расширения системы управления сетью существует интефейс Q3, удовлетворяющий рекомендациям МСЭ-Т.

Альтернативным вариантом является подключением пользовательской системы управления к сети через интерфейс QD2. В этом случае вместо системы управления элементами сети (EM-OS) может быть использована специализированная система управления.

Более подробная информация о системах управления содержится в соответствующих инструкциях пользователя.

Интерфейс DCCM (интерфейс V.11, выполненный на плате Z каналов 1 F1) может быть использован как прозрачный канал со скоростью передачи 576 кбит/с между оконечными станциями секции мультиплексирования для управления и выполнения других функций.

С рабочего терминала можно централизованно управлять восемью участками сети.

Программное обеспечение сетью имеет специальный режим контроля, в котором все сообщения, поступающие с любого элемента сети, могут отображаться непосредственно на рабочем терминале.



ABF Дисплей и панель управления

DCCM Канал передачи данных секции мультплексирования

DCCR Канал передачи данных секции регенерации

DCCR link Канал передачи данных между оконечными станциями SLT секций мультиплексирования

F(OT) Интерфейс подключения рабочего терминала

MCF Плата обслуживания передачи сообщений

Qx, QD2 Интерфейсы подключения системы управления сетью

SLR синхронный линейный регенератор

SLT Синхронный линейный терминал

ZK11 Плата Z каналов 1 F1

ZUW Центральная плата контроля


Рис.1.5-1 Системы контроля и линейные интерфейсы

линейного оборудования SL16


9

42022-L3021-H1-1-7618


Принципы передачи и структура сигналов


Описание сигналов синхронной цифровой иерархии

Формирование и обработка сигналов аппаратурой СЦИ осуществляется в соответствии с требованиями Рекомендаций G.707 ѕ G.709, G.781 ѕ G.784, G.957 и G.958 МСЭ-Т.

СЦИ представляет собой иерархически организованный ряд транспортных структур, соответствующих стандартам и предназначенных для передачи полезного сигнала в сетях связи.

Электрические и оптические сигналы

Большая часть устройств осуществляет мультиплексирование и обработку информации, представленной в электрической форме, поэтому почти все внутренние интерфейсы аппаратуры являются электрическими за исключением оптических усилителей и предусилителей, осуществляющих усиление оптических сигналов и имеющих оптические интерфейсы.

Для подключения внешних сигналов STM-1 (F2) существуют как оптический, так и электрический интерфейсы. Электрические сигналы представлены в коде CMI в соответствии с рекомендацией G.703 МСЭ-Т, оптические сигналы представлены в двоичном коде (NRZ) в соответствии с Рекомендацией G.957 МСЭ-Т.

Линейные интерфейсные сигналы со стороны F1 (STM-4 для SL4 или STM-16 для SL16) являются оптическими.


Структура цикла

На рис. 2.1.2-1 представлена цикловая структура сигнала STM-1. Из рисунка следует, что цикл состоит из 9 рядов по 270 байтов в каждом ряду. Каждый байт состоит из 8 битов.

Частота повторения циклов (8 кГц) соответствует скорости передачи 64 кбит/с одного цифрового канала.

Первые девять байтов каждого цикла, за исключением ряда 4, содержат секционный загаловок. Первые девять байтов четвертого ряда содержат указатель AU (адрес полезного сигнала).

Поле, представленное на рис. 2.1.2-1 и состоящее из 261 х 9 байтов полезного сигнала (информационная часть STM-1), известно как виртуальный контейнер (VC) и состоит из двух частей: реального передаваемого полезного сигнала, имеющего название контейнер (С), и стоящего пред ним трактового заголовка (POH), содержащего информацию о маршруте передачи сигнала.

Виртуальный контейнер не имеет жесткой привязки к циклу и может свободно перемещаться в пределах области цикла, отведенной для информационного сигнала. Указатель определяет положение первого байта виртуального контейнера (это всегда первый байт маршрутного заголовка). Это позволяет мультиплексору, принимающему сигнал, согласовать фазу цикла STM-1 сигнала. Хотя МСЭ-Т предусмотрел в указателе 3 дополнительных байта для адреса начала виртуального контйнера, фаза сигналов, поступающих в мультиплексор, может изменяться, поэтому должна быть выполнена дополнительная подстройка фазы по 3 байтам (подробности этого процесса приведены в разделах 2.1.5 и 2.1.6).

Поле размером 261Х9 байтов, образующее виртуальный контейнер (VC), и указатель (первые девять байтов четвертого ряда цикла) вместе составляют группу административных блоков (AUG), состоящую из отдельных административных блоков (AU). Если используется только административный блок AU-4, то он один составляет административную группу AUG, т.е. AUG и AU-4 эквивалентны (см. раздел 2.1.3).

МСЭ-Т предусматривает существование различных структур контейнеров (C), виртуальных контейнеров (VC) и административных блоков, из которых в оборудовании SL используются только C-4 , VC-4 и AU-4.

На рис. 2.1.2-2 и 2.1.7-1 показано соответствие составляющих цикла и его структура.



Рис. 2.1.2-1 Структура цикла сигнала STM-1.

Рис. 2.1.2-2 Описание терминов.


Принципы мультиплексирования

Мультиплексный сигнал STM-N состоит из N сигналов AUG, аналогичных используемым в STM-1 (AU), и блока из 8 х N х 9 байтов секционного заголовка (SOH) (см. рис. 2.1.3-1). Он формируется путем чередования байтов N сигналов AUG. В результате образуется сигнал со скоростью передачи в N раз большей, чем STM-1, и с постоянным периодом цикла (125 мкс). В этом мультиплексном сигнале


Рис. 2.1.3-1 Мультиплексирование N групп административных

блоков при формировании STM-N сигнала


первый байт принадлежит первому сигналу STM-1, второй байт - второму сигналу STM-1 и так далее. В случае STM-4 пятый байт снова принадлежит первому сигналу STM-1, шестой - второму и так далее. В случае STM-16 семнадцатый байт снова принадлежит первому сигналу STM-1, восемнадцатый байт - второму и так далее.

Примечание: При мультиплексировании N сигналов STM-1 только виртуальный контейнер VC-4 цикла STM-1 остается неизменным в цикле STM-N. Байты секционного заголовка (SOH) сигнала STM-N меняют структуру как показано на рис. 2.1.4-2, а указатели устанавливаются в соответствии с новым требуемым значением.


Структура секционного заголовка (SOH)

На рис. 2.1.4 приведена структура секционного заголовка сигнала STM-1.

Байты заголовка используются для передачи дополнительной информации, синхронизации цикла, для обеспечения функций контроля и управления.

Байты первых трех рядов заголовка цикла (RSOH - заголовок секции регенерации) доступны во всех пунктах ренгенерации и точках окончания линии, тогда как байты рядов с 5 по 9 доступны только в точках окончания линии. Байты четвертого ряда заголовка содержат указатель размещения данных (описание которого приведено в разделе 2.1.5) и три свободных байта служат для настройки фазы (выравнивания).

Первый ряд цикла, в отличие от других его компонентов, не подвергается скремблированию перед передачей, поскольку содержит информацию о начале цикла (байты А1 и А2). Байт С1 не имеет значения для цикла STM-1, он используется в циклах более высоких уровней (STM-N) для идентификации сигнала STM-1, входящего в состав сигнала STM-N. Байт В1 используется для контроля вероятности ошибки путем проверки четности при передаче сигнала STM-N в пределах соответствующей секции регенерации. Байт Е1 задействован для организации служебного канала. Байт F1 доступен опреатору для организации канала данных.

Байты D1 ѕ D3 вместе образуют канал передачи данных со скростью 192 кбит/с (DCCR), который используется для управления сетью.

Заголовок секции мультиплексирования содержит байты В2 для контроля за работой секции мультиплексирования путем проверки четности (раздельно для каждого цикла STM-1, входящего в состав STM-N, байты К для управления и проверки системы линейного защитного переключения и байты D4 ѕ D12, которые вместе образуют канал передачи данных со скоростью 576 кбит/с (DCCM), используемый для управления сетью.

Байт S1 несет информацию о состоянии (качестве) синхронизации.

AU Административный блок

A1,A2 Сигнал подстройки цикла

B1 Контроль четности секции регенерации

B2 Контроль четности секции мультиплексирования

C1 Идентификатор STM-1

D1 - D3 DCCR: Канал передачи данных секции регенерации (RS)

D4 - D12 DCCM: Канал передачи данных секции мультиплексирования (MS)

(канал передачи данных системы управления согласно Рекомендации МСЭ-Т G.784)

E1 Канал служебной связи секции регенерации

E2 Канал служебной связи секции мультиплексирования

F1 Канал пользователя сети

K1,K2 Байты функции защитного переключения и идентификаторов сигналов AIS и FERF секции мультиплексирования

MSOH Секционный заголовок секции мультиплексирования

M1 Идентификатор ошибки приема блока на дальнем конце

RSOH Секционный заголовок секции мультиплексирования

S1 Сообщения о состоянии синхронизации

Z1,Z2 Резервные байты

Неотмеченные байты (белые поля) могут быть использованы для организации дополнительных каналов. МСЭ-Т сохраняет за собой право продолжения работ по стандартизации.

Рис. 2.1.4-1 Использование байтов заголовка цикла STM-1

в соответствии с Рекомендацией МСЭ-Т G.708


Байты Z зарезервированы для реализации функций, которые в настоящее время еще не определенны МСЭ-Т.

Байт М1 передает информацию об ошибках приема на дальнем конце секции мультиплексирования (FEBE).

Байт Е2 предназначен для организации канала служебной связи между линейными оконечными точками.

Байты, отмеченные на рисунке темным фоном, зарезервированы для национального применения.

Байты без обозначения доступны для организации дополнительных каналов. Так, например, МСЭ-Т зарезервировал их для использования в будущем. Оборудование SL4 и SL16 в настоящее время используют только байты E1, F1, D1 ѕ D3, D4 ѕ D12 и байт Е2 для дополнительного канала (использование байтов D4 ѕ D12 приведено в разделе 3).

При описании принципа мультиплексирования (рис. 2.1.3-1) уже упоминалось, что заголовок болеее высокого уровня иерархии (STM-N) содержит Nx9 байтов в ряду. В цикле STM-16, например содержится 4х4х3 байтов А1 и т.д.

Рис. 2.1.4-2 показывает организацию байтов заголовка сигнала STM-16.



Рис. 2.1.4-2 Организация байтов заголовка в сигнале STM-16.


Как уже говорилось, при мультиплексировании происходит изменение структуры заголовка. Поскольку байты B1, D, E, F, K, M1 и S1 используются только один раз для передачи сигнала STM-N, структура заголовка более высокого уровня не равна в точности чередующейся N раз последовательности битов заголовка STM-1.


Указатель

Предварительные замечания: МСЭ-Т предусматривает различные указатели для различных типов сигналов и их комбинаций. Ниже обсуждается указатель AU 4, имеющий важное значение для систем SL4 и SL16.

Указатель AU-4 позволяет обеспечить гибкое и динамичное размещение виртуального контейнера VC-4 внутри цикла STM-N, т.е. допускаются флуктуации фазы VC-4 относительно цикла STM-N.

На рис. 2.1.5-1 приведена байтовая структура указателя. Байты H3 позволяют передавать нагрузку с отрицательным выравниванием. Байты H1 и H2 содержат информацию указателя, как показано на рис. 2.1.5-2.

Первые четыре бита байта H1 (новый флаг данных) используются для определения произвольного изменения фазы между заголовком и виртуальным контейнером. Такое изменение может возникнуть, например, в начале передачи полезного сигнала при установлении нового соединения.


.

Пояснение: Виртуальный контейнер VC-4 содержит 9х261 байт (рис.2.1.2-1), это соответствует 3х783 байта (рис. 2.1.5-1). В ходе выравнивания доступны три байта H3 (отрицательное выравнивание) или же эти три байта не используются (положительное выравнивание).

Рис. 2.1.5-1 Байтовая структура указателя AU-4


Вместе с байтом H2 последние два бита байта H1 образуют 10-битовое слово адреса начала виртуального контейнера в поле полезной нагрузки. Этот адрес представляет собой двоичное число, принимающее значения от 0 до 782 (десятичное). Оно показывает сдвиг фазы между указателем и первым байтом виртуального контейнера с дискретностью в 3 байта.


Рис. 2.1.5-2 Байты указателя


Метод выравнивания

При наличии разницы в частоте цикла STM и виртуального контейнера VC значение указателя (адрес) увеличивается или уменьшается одновременно с положительным или отрицательным выравниванием.

Если частота виртуального контейнера значительно меньше частоты цикла STM, то начало контейнера будет периодически соскальзывать в первоначальное положение, механизм положительного выравнивания теряет информацию, а значение указателя каждый раз должно быть увеличено на 1. Этот процесс отмечается инвертированием битов I указателя. Следующий указатель содержит новое значение.

Если же частота контейнера слишком велика, включается механизм отрицательного выравнивания, а значение указателя уменьшается на 1. Это отмечается инверсией битов D слова указателя.


Информационная часть, маршрутный заголовок

Как уже отмечалось (рис.2.1.2-2), полезный сигнал размещается в виртуальном контейнере. Из всех типов контейнеров, предусмотренных МСЭ-Т, используется только контейнер VC-4. В его состав входит маршрутный заголовок, содержащий информацию о маршруте контейнера (адрес, контроль ошибок и т.д., относящиеся к данному каналу передачи) и контейнер C4 (рис.2.1.7-1).

Маршрутный заголовок виртуального контейнера VC-4 размещается в первых байтах всех девяти рядов контейнера (рис.2.1.7-2). Эти девять байтов имеют следующее назначение:

J1 описание маршрута,

B3 проверочный байт контроля ошибок маршрута,

C2 байт индикации состояния маршрута: рабочее/нерабочее/не используется,

G1 передача информации о состоянии маршрута передатчику,

F2 канал связи оператора,

H4 индикация наличия нескольких последовательных циклов (для специальной нагрузки)

Z3 ѕ Z5 зарезервированы для будущих применений.

Контейнер C4 содержит информацию, которую необходимо передать. Ее источником может быть либо плезиохронный сигнал (например, 140 Мбит/с,
см. раздел 2.2), либо сигнал синхронной цифровой иерархии.


Рис. 2.1.7-1 Структура и состав сигнала STM-N.



Рис. 2.1.7-2 Информационная часть и маршрутный заголовок

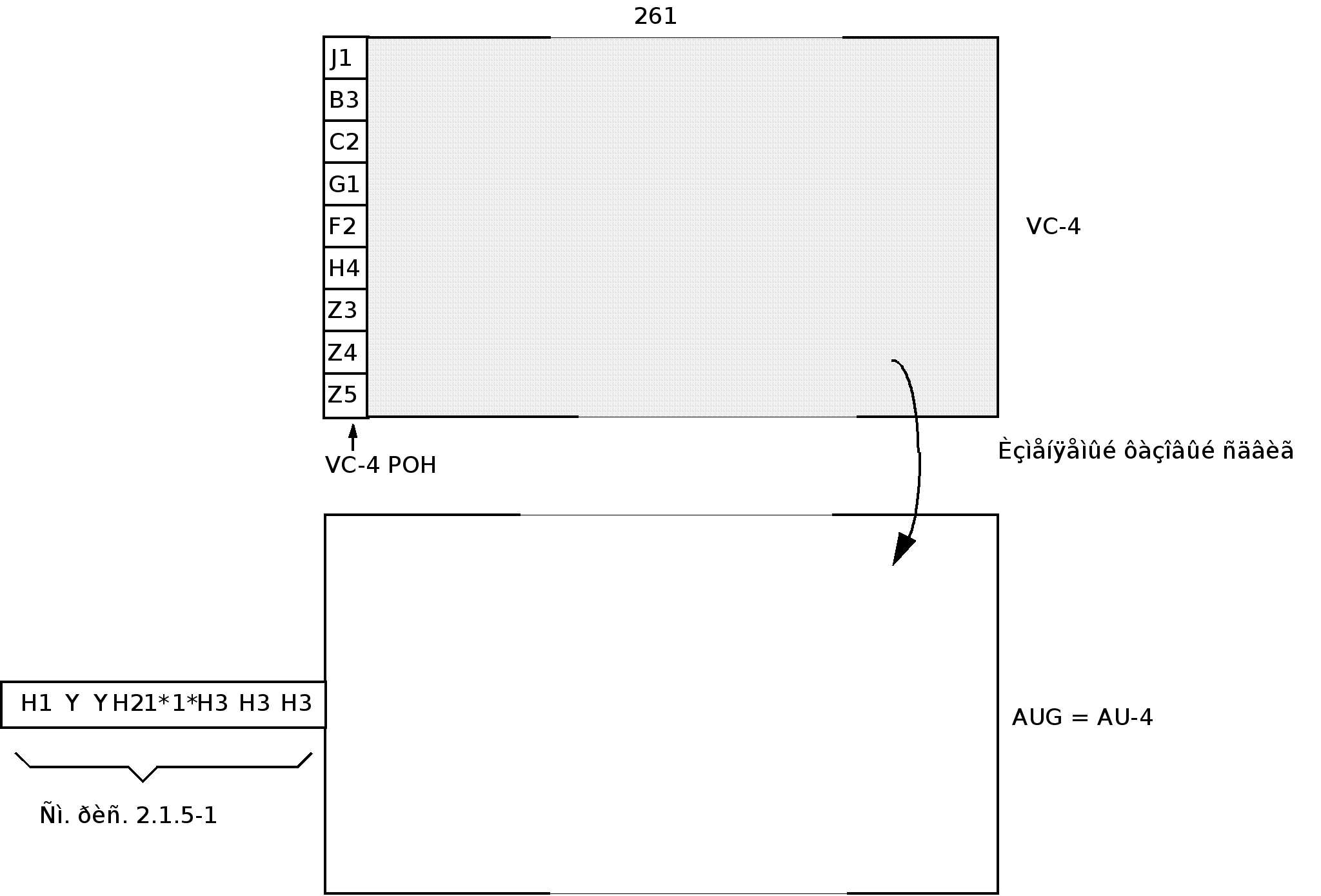

виртуального контейнера VC-4 после объединения
с указателем образуют административный блок

Сигналы плезиохронной цифровой иерархии

Аппаратура синхронной цифровой иерархии позволяет также передавать сигналы плезиохронной цифровой иерархии. С этой целью требуется применение процесса выравнивания, обеспечивающего передачу плезиохронных сигналов в контейнере (С).

Размещение

Плезиохронный сигнал со скоростью 139264 кбит/с может быть встроен в контейнер С-4. Организация этого процесса приведена на рис. 2.2.1-1. каждый из 9 рядов контейнера С-4 разбивается на 20 блоков по 13 байтов в каждом.
12 байтов используются для передачи информационного сигнала со скоростью 140 Мбит/с. 13 байт используется по-разному, как показано на рис. 2.2.1-2 (байты W, X, Y и Z).

Биты О заголовка зарезервированы для организации канала связи заголовка
в дальнейшем.



Рис. 2.2.1-1 Размещение плезиохронного сигнала 139 264 кбит/с

в сигнале STM-1



Рис. 2.2.1-2 Девятирядная структура контейнера VC-4


Выравнивание

Пять контрольных битов выравнивания C в каждом ряду содержат информацию о выравнивающих битах S: комбинация CCCCC = 00000 показывает, что бит S используется для передачи информации, тогда как комбинация CCCCC = 11111 показывает, что бит S является битом выравнивания.


Функциональная структура оборудования SL4 и SL16

Рекомендации G.782, G.783 и G.958 МСЭ-Т определяют функциональные группы синхронной цифровой иерархии (СЦИ) и дают примеры блоков оборудования, соответствующих этим функционалным группам.

На рисунках 2.3-1 и 2.3-2 приведена структура блоков оборудования SLT4 и SLR4, а также SLT16 и SLR16, соответствующая функциональной структуре, рекомендованной МСЭ-Т.

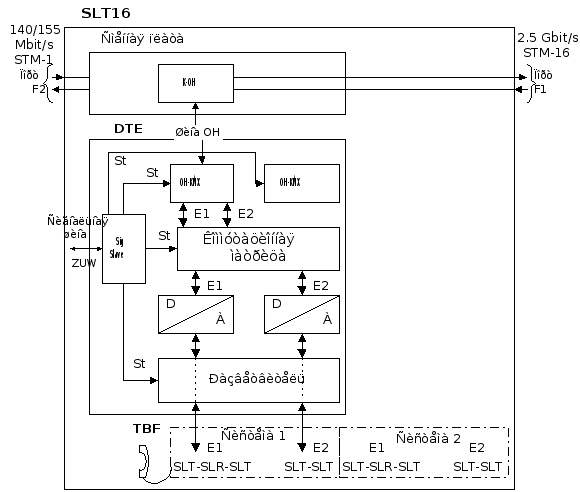

Рис. 2.3-1 Структура оконечного оборудования SLT4 и SLT16,

соответствующая ркомендациям МСЭ-Т

Рис. 2.3-2 Функциональная структура синхронных линейных регенераторов

SLR4 и SLR16, выполненная с учетом рекомендаций МСЭ-Т


14

S42022-L3021-H1-1-7618


Передача сигналов в секционном заголовке
и к контрольному оборудованию


Структура секционного заголовка

Заголовок сигнала STM-1 описан в разделе 2.1.4.

Дополнительная информация может передаваться с использованием байтов заголовка.

Так как циклы в сигнале STM-1 передаются с частотой 8 кГц, каждый байт цикла соответствует пропускной способности 64 кбит/с.

Как описано в главе 2, секционные заголовки подразделяются на заголовок секции регенерации (RSOH) и заголовок секции мультиплексирования (MSOH). RSOH располагается в строках 1ѕ3, а MSOH в строках 5ѕ9 заголовка цикла STM 1.

Сигналы RSOH доступны во всех регенераторах и мультиплексорах. В этих точках возможна вставка и удаление информации.

Информация MSOH может быть добавлена только на оконечных мультиплексорах секции мультиплексирования. Информация MSOH передается через регенераторы без изменений и может быть прочитана на регенераторах SLR-16.

На рис. 3.1-1 и 3.1-2 показаны байты заголовка сигнала STM-1, которые могут быть использованы для передачи информации.

На рис. 3.1-1 показаны свободные и занятые байты заголовка первого канала, а на рис. 3.1-2 показаны байты канала n (n=2...16).

Байты, не обозначенные буквами, могут использоваться свободно. При использовании SL-16 это не относится к байтам 1/8/n и 1/9/n (n=1..16), так как они не скремблированы и поэтому используются в качестве битовой последовательности для обеспечения восстановления синхросигнала.



1

2

3

4

5

6

7

8

9

1

A1

A1

A1

A2

A2

A2

C1

1/8/1

1/9/1

2

B1

2/2/1

2/3/1

E1

2/5/1

2/6/1

F1

2/8/1

2/9/1

3

D1

3/2/1

3/3/1

D2

3/5/1

3/6/1

D3

3/8/1

3/9/1

4


5

B2

B2

B2

K1

5/5/1

5/6/1

K2

5/8/1

5/9/1

6

D4

6/2/1

6/3/1

D5

6/5/1

6/6/1

D6

6/8/1

6/9/1

7

D7

7/2/1

7/3/1

D8

7/5/1

7/6/1

D9

7/8/1

7/9/1

8

D10

8/2/1

8/3/1

D11

8/5/1

8/6/1

D12

8/8/1

8/9/1

9

S1

Z1

Z1

Z2

Z2

M1

E2

9/8/1

9/9/1


Свободные байты заголовка


Согласно МСЭ-Т байты обозначены следующим образом:

Строка/столбец/канал номер 1 сигнала STM-1


Рис. 3.1-1. Используемые и свободные байты в заголовке сигнала STM-1,
канала 1



1

2

3

4

5

6

7

8

9

1

A1

A1

A1

A2

A2

A2

C1

1/8/1

1/9/1

2

2/1/n

2/2/n

2/3/n

2/4/n

2/5/n

2/6/n

2/7/n

2/8/n

2/9/n

3

3/1/n

3/2/n

3/3/n

3/4/n

3/5/n

3/6/n

3/7/n

2/8/n

9/9/n

4


5

B2

B2

B2

5/4/n

5/5/n

5/6/n

5/7/n

5/8/n

5/9/n

6

6/1/n

6/2/n

6/3/n

6/4/n

6/5/n

6/6/n

6/7/n

6/8/n

6/9/n

7

7/1/n

7/2/n

7/3/n

7/4/n

7/5/n

7/6/n

7/7/n

7/8/n

7/9/n

8

8/1/n

8/2/n

8/3/n

8/4/n

8/5/n

8/6/n

8/7/n

8/8/n

8/9/n

9

Z1

Z1

Z1

Z2

Z2

M1

9/7/n

9/8/n

9/9/n


Свободные байты заголовка


Согласно МСЭ-Т байты обозначены следующим образом:

Строка/столбец/канал с номером n сигнала STM-1 (n=2..16)


Рис. 3.1-2 Используемые и свободные байты в заголовке
сигнала STM-1, канала n

Использование каналов секционного заголовка
в синхронном линейном оборудовании SL16

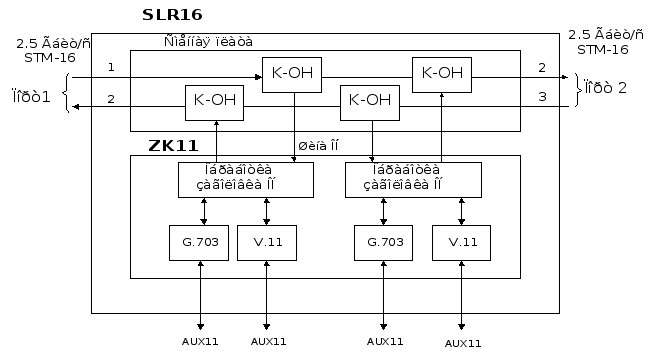

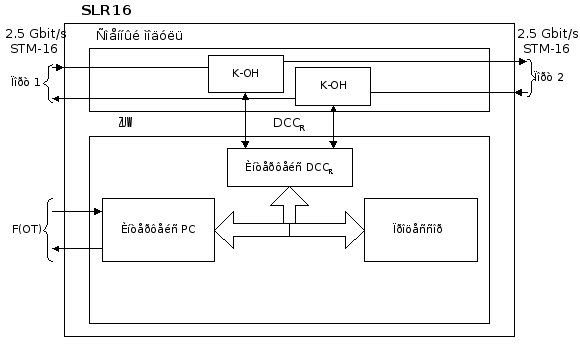

Каналы, для организации которых используются байты секционного заголовка SOH, называются каналами заголовка.

В синхронном линейном оборудовании байты заголовка каждого сигнала STM-1 линейного сигнала STM-16 поступают на интерфейсные блоки обработки дополнительных каналов и каналов служебной связи. Блок служебной телефонной связи (DTE) и Z каналов 1 F1 (ZK11) предоставляют доступ к заголовку сигнала F1 (STM-16); блок обработки заголовка F2 (OPF2) ѕ к заголовку компонентных сигналов F2 (STM-1). Требуемая на линейной стороне F1 пропускная способность обеспечивается заголовком одного сигнала STM-1, следовательно, с линейной стороны используется заголовок только одного сигнала STM-1. Со стороны компонентных потоков F2 можно использовать заголовки всех четырех сигналов STM-1. Интерфейсные платы DTE и ZK11 всегда подключены к шине заголовка первого сигнала STM-1; использование плат OPF2 обеспечивает доступ с рабочего терминала к четырем из шестнадцати сигналов STM-1.

В разделах 3.3, 3.4 и 3.5 описываются доступные каналы заголовка и их использование.

Пропускная способность каналов заголовка равна 64 ґ n кбит/с и зависит от количества байтов заголовка, отведенных соответствующему каналу.

Каналы передачи данных и служебной связи

В рекомендации G.708 МСЭ-Т определены четыре внутренних канала данных и служебной связи. Их параметры приведены в Таблице 3.3-1.


Канал

Ско-рость,
кбит/с

Количество
байтов в
заголовке

Исполь-
зованные байты

Интер-фейс

Доступ в SLT

Доступ в SLR

Примечание

DCCR

192

3

D1-D3

Для
канала
V.11

через ZUW


Используется для контроля линии. В SLT для увеличения длины канала DCCM возможно сквозное соединение через интерфейс канала DCCR (V.11)

DCCM

576

9

D4-D12

V.11

через ZK11


Доступен для внешнего использования в качестве прозрачного канала с помощью платы
"Z каналов F1"

RS

64

1

E1

4-пров.

через DTE

через DTE

Телефон для секции регенераци (доступен на всех узлах, SLT-SLR-SLT)

MS

64

1

E2

4-пров.

через DTE


Телефон для секции мультиплекси-рования (транзитный канал,
SLT-SLT)


Таблица 3.3-1 Характеристики каналов передачи данных
и каналов служебной связи

Канал передачи данных DCCR секции регенерации

Канал передачи данных DCCR используется для связи между линейными регенераторами или между линейными мультиплексорами и регенераторами.

Для дистанционного управления, наблюдения и контроля качества индивидуальных устройств одной или нескольких секций регенерации необходим обмен информацией между ZUW и этими устройствами. Такая информация передается в байтах D1, D2 и D3 заголовка RSOH, которые объединяются в один канал со скоростью передачи 192 кбит/с.

Для передачи данных по этому каналу применяется специальный протокол, соответствующий Рекомендации G.784 МСЭ-Т.

Интерфейсный протокол описывает передачу данных между устройствами секции мультиплексирования по кканалу DCCR (байты заголовка D1, D2 и D3). Обмен данными происходит по протоколу ECCR.

На рис. 3.3.1-1 приведено представление протокола с помощью уровней передачи. Только три низших уровня, реализованные в первую очередь, представляют подмножество стандартной модели ВОС. Они позволяют пользователю надежно передавать данные и развивать протокол до стандарта ВОС.


HDLC Протокол высокого уровня управления соединением

LAPD Протокол D доступа к линии

SDH DCC Синхронная цифровая иерархия, канал передачи данных

ZUW Центральная плата контроля


Рис 3.3.1-1 Интерфейсы связи: протоколы


В уровне 1 использован код NRZI, скорость 192 кбит/с. В уровне 2 реализован протокол HDLC. Процесс фильтрации адресов использован в уровне 3 (на основе дополнения C к Рекомендации G.784 МСЭ-Т). Адреса должны выбираться индивидуально и задаваться локально для каждого устройства. В уровнях 4...7 структуры уровня прикладных программ отображаются в элементы данных сетевого протокола (NPDUs), принадлежащего уровню 3, на базе CMISE (общего элемента управления информационной службой).

Приведенное выше решение позволяет каждому устройству в сетевой зоне передавать сообщения об ошибках любому другому устройству. Следовательно, этот канал может быть использован для локализации неисправностей с рабочего терминала (см. Поиск неисправностей, раздел 7.4.5). Заметьте, что используется передача в обоих направлениях, т.к. используется подтверждение приема.

Центральная плата контроля (ZUW) предоставляет устройствам доступ к каналу DCCR. Эта плата также используется для обработки и передачи данных канала DCCR. В случае SLT16 внешний интерфейс "DCCR link" позволяет передавать данные DCCR сквозь последующие секции мультиплексирования.

Уровень 1 ВОС оснащен симметричным четырехпроводным интерфейсом, похожим на интерфейс, соответствующий Рекомендации V.11 МСЭ-Т, его описание приведено в разделе 8. Используется код NRZI. Скорость передачи равна 192 кбит/с. Допустимые отклонения определяются отклонениями частоты в передающей системе SLT-16. Для интерфейса DCCR существует набор протоколов, соответствующий уровням 2   7 модели ВОС (OSI).

K-OH Связь с байтами заголовка (на системной плате)

Порт F1 Дуплексная связь для F1out и F1in

Порт F2 Дуплексная связь для F2out (с 1 по 16) и F2in (с 1 по 16)

ZUW Центральная плата контроля


Рис. 3.3.1-2 Прохождение сигналов по каналу DCCR в SLT16



K-OH Связь с байтами заголовка (на системной плате)

Порт F1 Дуплексная связь для Fout (4) и Fin (1)

Порт F2 Дуплексная связь для Fout (2) и Fin (3)

ZUW Центральная плата контроля


Рис. 3.3.1-3 Прохождение сигнала по каналу DCCR в аппаратуре SLR16


Канал передачи данных DCCM секции мультиплексирования

По рекомендации МСЭ-Т предполагалось использовать этот канал для решения задач управления в секциях мультиплексирования (аналогично каналу DCCR). Использование байтов D4 ... D12 увеличивает пропускную способность (576 кбит/с) в три раза по сравнению с DCCR. При использовании оборудования SLT-16 канал DCCM может быть использован как прозрачный канал для любых приложений. Для его использования необходимо применение модуля Z каналов 1 F1 (ZK11). В нем использован интерфейс типа V.11.


K-OH Связь с байтами заголовка (на системной плате)

Порт F1 Дуплексная связь для F1out и F1in

Порт F2 Дуплексная связь для F2out (с 1 по 16) и F2in (с 1 по 16)

ZK11 Сменная плата “Z каналов 1F1”


Рис. 3.3.2-1 Прохождение сигналов канала передачи данных в аппаратуре SLT16


Служебная телефонная связь

Имеются два телефонных канала со скоростью передачи 64 кбит/с ѕ RS и MS. Для канала RS используется байт в заголовке секции регенерации, а для MS ѕ в заголовке секции мультиплексирования. Согласно Рекомендациям G.708 и G.781 МСЭ-Т это байты E1 и E2. Для использования телефонных каналов нужна плата телефонной связи DTE, панель управления TBF и телефонная трубка.

На рис. 3.3.3-1 - 3.3.3-3 показан путь сигнала для разных конфигураций SL16.

При использовании SLT16 трубка может быть подключена к каналам RS и MS, а с SLR16 ѕ только к каналу RS.

Плата DTE содержит также четырехпроводный интерфейс ТЧ с сигналами E&M каждого телефонного канала для группового или избирательного вызова и двухпроводной внешний интерфейс (рис. 3.3.3-4). Четырехпроводный интерфейс используется для доступа к служебному телефонному каналу или для организации сквозного аналогового канала между секциями мультиплексирования или к каналам других сетей. Устройство SL может быть подсоединено по двухпроводному интерфейсу к УАТС или телефонной сети общего пользования.

Цифровые голосовые сигналы с ИКМ-кодированием преобразуются в аналоговые и в таком виде отправляются на внешние интерфейсы, в обратном направлении применяется аналогичная процедура.

Из-за используемого способа передачи все подключенные трубки работают одновременно, т.е. каждый может и слушать и говорить.

Как только схема распознавания речи решает, что пользователь говорит, она прерывает передачу цифрового сигнала, декодирует его, добавляет речь в аналоговой форме, преобразует обратно в цифровой сигнал и передает.

В случае группового вызова звонок передается вызываемому абоненту с помощью цифрового сигнала (00110011..), который принимается всеми абонентами. При избирательном вызове используется тональная система набора (DTMF - Dual Tone Multi-frequency Signalling). Избиртельный вызов может быть реализован с помощью интерфейса УАТС с использованием импульсной или тональной системы набора.



A Аналоговый OH-KMX Мультиплексор канала заголовка

D Цифровой Порт F1 Дуплексная связь для F1out и F1in

DTE Плата служебной связи Порт F2 Дуплексная связь для F2out

E1 Байт Е1 для канала RS (с 1 по 16) и F2in (с 1 по 16)

E2 Байт Е2 для канала MS St Управление

K-OH Связь входа/выхода с байтами TBF Панель управления служебной связи

заголовка (на системной плате) ZUW Центральная плата контроля

OH Заголовок Sig slave Устройство обработки сообщений


Рис. 3.3.3-1 Путь сигналов для служебных каналов RS(E1) и MS(E2) в аппаратуре SLT для конфигурации без защитного переключения


A Аналоговый OH-KMX Мультиплексор канала заголовка

D Цифровой Порт F1 Дуплексная связь для F1out и F1in

DTE Плата служебной связи Порт F2 Дуплексная связь для F2out

E1 Байт Е1 для канала RS (с 1 по 16) и F2in (с 1 по 16)

E2 Байт Е2 для канала MS St Управление

K-OH Связь входа/выхода с байтами TBF Панель управления служебной связи

заголовка (на системной плате) ZUW Центральная плата контроля

OH Заголовок Sig slave Устройство обработки сообщений


Рис. 3.3.3-2 Путь сигналов каналов служебной связи RS (E1) и MS (E2) для конфигурации SLT16 с линейной защитой



A Аналоговый OH-KMX Мультиплексор канала заголовка

D Цифровой Порт F1 Дуплексная связь для Fout (4)

и Fin (1)

DTE Плата служебной связи Порт F2 Дуплексная связь для Fout

E1 Байт Е1 для канала RS (2) и Fin (3)

K-OH Связь входа/выхода с байтами St Управление

заголовка (на системной плате) TBF Панель управления служебной связи

OH1 Шина 1 заголовка ZUW Центральная плата контроля

OH2 Шина 2 заголовка Sig slave Устройство обработки сообщений


Рис. 3.3.3-3 Путь сигнала служебного канала RS (E1) для конфигурации регенератора SLR16

AT Переключатель на панели управления служебной связи

PBX-IF Интерфейс УАТС

1) Для связи со служебной УАТС или удаленным телефонным аппаратом

2) Для связи с УАТС или телефонной сетью общего пользования

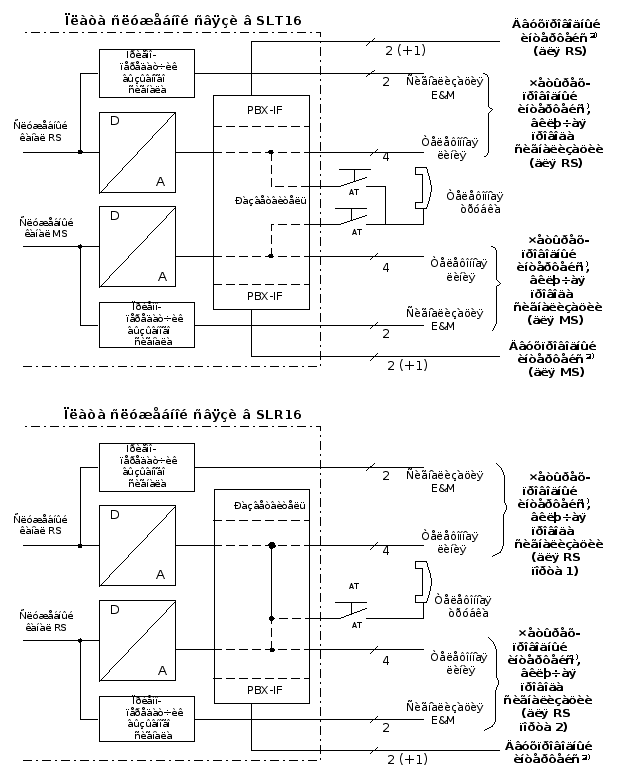

Рис. 3.3.3-4 Внешние интерфейсы на плате служебной связи


Дополнительные каналы со стороны F1 (Линейная сторона)

В дополнение к каналам данных и телефонным каналам, остальные каналы заголовка используются в качестве вспомогательных. Плата "Z каналов F1" (ZK11) используется для вставки и извлечения вспомогательных сигналов из заголовка со стороны F1. Как сказано в разделе 3.2, здесь возможен доступ к заголовку первого канала STM1.

Модуль ZK11 имеет два комплекта оборудования для вставки/извлечения пяти вспомогательных каналов (AUX1x-AUX5x) с интерфейсами типа V.11 и/или G.703 МСЭ-Т. В SLT-16 модуль ZK11 предоставляет вспомогательные каналы для обеих линий, а в SLR-16 ѕ для обоих портов.

Параметры каналов приведены в таблице 3.4-1. Каналам присваиваются различные байты заголовка для каждого конкретного приложения. В настоящее время существуют три программы, которые могут быть выбраны с управляющего терминала.


Вспомога-тельный канал

Доступ в

Байты заголовка в программе

1 2 3

Число байтов

Скорость передачи, кбит/с

Интер-фейс

AUX1x

SLT/SLR

F1

E11)

F1

1

64

G.703

AUX2x

SLT/SLR

3/8/1

F1

2/8/1

1

64

V.11 (сим)

AUX3x

SLT2)

D4-D12

D4-D12

D4-D12

9

576

V11 (сим)

AUX4x

SLT2)

6/2/1

E2

9/8/1

1

64

G.703

AUX5x

SLT2)

6/3/1

6/3/1

9/9/1

1

64

V.11 (сим)


х = 1 для линии 1 в SLT16 или порта 1 в SLR16

х = 2 для линии 2 в SLT16 или порта 2 в SLR16

См. рис. 3.4-1 и 3.4-2


Таблица 3.4-1 Характеристики дополнительных каналов со стороны F1


В настоящее время вспомогательные каналы AUX1x и AUX2x используют байты заголовка секции регенерации, а каналы AUX3x-AUX5x байты заголовка секции мультиплексирования.

На рис. 3.4-3 и 3.4-4 приведены диаграммы пути вспомогательных сигналов с защитным переключением и без него.

K-OH Связь входа/выхода с байтами заголовка ОН

Порт F2 Дуплексный канал для F2out (с 1 по 16) и F2in (с 1 по 16)

Порт F1 Дуплексный канал для F1out и F1in

ZK11 Плата “Z каналы 1 F1”


Рис. 3.4-1 Соединения платы “Z каналы 1 F1” в аппаратуре SLT16


K-OH Связь входа/выхода с байтами заголовка ОН

Порт F2 Дуплексный канал для Fout (4) и Fin (1)

Порт F1 Дуплексный канал для Fout (2) и Fin (3)

ZK11 Плата “Z каналы 1 F1”

Рис. 3.4-2 Соединения платы “Z каналы 1 F1” в аппаратуре SLR16

Замечание: Каналам AUX1x и AUX2x в SLT-16 всегда соответствуют соединения SLR-16. Только индекс x может изменяться с 1 на 2 и наоборот в соединениях между SLT-16 и SLR-16.


1) Входы/выходы не используются

2) Все каналы дуплексные

3) Не используются


Рис. 3.4-3 Схема дополнительных каналов в системе без защитного переключения

1) Входы/выходы не используются

2) Все каналы дуплексные


Рис. 3.4-4 Схема дополнительных каналов в системе с защитным переключением


Вспомогательные каналы со стороны F2 (компонентные потоки)

В SLT16 в дополнение к вспомогательным каналам с линейной стороны могут быть использованы и вспомогательные каналы со стороны компонентных потоков. Плата "OH processing F2" (OPF2) используется для вставки/извлечения каналов со стороны компонентных потоков. В SLT16 может быть использовано не более 4 таких плат. Каждой установленной плате предоставляется доступ к байтам заголовка сигнала STM-1, которые могут быть распределены следующим образом:

- один из STM-1 сигналов 1-4

- один из STM-1 сигналов 5-8

- один из STM-1 сигналов 9-12

- один из STM-1 сигналов 13-16

Сигнал STM-1 выбирается с управляющего терминала.

Плата OPF2 предоставляет возможность вставки/извлечения трех вспомогательных каналов с интерфейсами типа V.11 и/или G.703 МСЭ-Т. Дополнительно канал DCC (DCCR или DCCM) с внутреннем интерфейсом платы MCF может быть вставлен и извлечен (см. рис. 3.5-1).


K-OH Привязка входа/выхода к байтам заголовка (на системной плате)

OPF2 Плата обработки заголовка ОН со стороны F2

Порт F1 Дуплексный канал для F1out и F1in

Порт F2 Дуплексный канал для F2out (с 1 по 16) и F2in (c 1 gj 16)


Рис. 3.5-1 Соединения платы обработки заголовка F2 (OPF2), на рисунке показана 1 плата OPF2.


Свойства вспомогательных каналов приведены в таблице 3.4-1. Каналам присваиваются различные байты заголовка для каждого конкретного приложения. В настоящее время существуют три программы, которые могут быть выбраны с управляющего терминала.


Вспомога-тельный канал

Байты заголовка в программе

1

Байты заголовка в программе 2

Байты заголовка в программе 3

Число байтов

Скорость передачи, кбит/с

Интерфейс

F2-AUX1x

F1

E1

F1

1

64

G.703

F2-AUX2x

6/2/1

E2

-

1

64

G.703

F2-AUX3x

3/8/1

F1

E1

1

64

V11 (сим)

F2-DCCR

D1-D3

D1-D3

D1-D3

3

192

внутр.

F2-DCCM

D4-D12

D4-D12

D4-D12

9

576

внутр.


Таблица 3.5-1 Характеристики дополнительных каналов со стороны F2

Передача к оборудованию мониторинга


Протокол интерфейса F(OT)

Интерфейс F(OT) используется для подключения управляющего терминала.
В уровне 1 модели ВОС реализован интерфейс V.24/V.28 (RS-232-C) со скоростью 9.6 кбит/с, применен разъем DB-9, распределение контактов можно найти в инструкции по эксплуатации (Manual ITMN, часть 7).

Основу для уровней 2 и 3 представляет "F2 protocol Suite" из вклада
COMXV-D.81-E МСЭ-Т от ноября 1989 года под названием "F interface protocol suites for transmission systems". Уровень 3 дополняется механизмом сегментирования и адресации, похожим на примененный в уровне 3 протокол ECCR. Информация о загрузке уровня 7 определяется изготовителем; она точно такая же, как и в протоколе интерфейса Qx.


Протокол интерфейса QD2

Интерфейс QD2 применяется для обмена данными с TMN SISA, в нем применяется протокол, соответствующий Рекомендации G.773 МСЭ-Т в уровнях 1 и 2 и протокол DBP-Telekom в уровнях 3 и 7 модели ВОС (OSI).

Уровни 4...6 модели ВОС (OSI) не используются. Уровень 7 основан на упрощенной информационной модели DBP-T, которая структурирует NE в двунаправленные порты. Данные, передаваемые устройствами SL, обрабатываются платой MCF-QD2 и дополняются так, что в рамках SISA устройство может рассматриваться как NE, подключенный к плате контроля SISA0.


Протокол интерфейса Qx

Интерфейс Qx применяется для обмена данными с Операционной Системой Менеджера Элементов EM-OS. Передача данных выполняется по протоколу CLNS1 по Рекомендациям Q.811 и Q.812 МСЭ-Т, информация в уровне 7 определяется изготовителем и соответствует информации, передаваемой в уровне 7 протокола интерфейса F(OT). Данные подключенных устройств SL обрабатываются модулями MCF-Qx и дополняются так, что EM-OS может управлять ими как NE.


1) Загрузка байтов заголовка Е1 и Е2 не позволяет использовать оборудование служебной связи с этой программой

2) Считывание возможно в SLR

21

S42022-L3021-H1-1-7618


Работа с защитным переключением линии

Принцип защитного переключения

Линейное оборудование SL16 оснащено системой защитного переключения (1+1), работающей следующим образом: (см. рис. 5.1-1).

В линейном мультиплексоре установлен разветвитель, который направляет выходной цифровой сигнал мультиплексора одновременно по двум выходным линиям 1 и 2. С приёмной стороны линейного мультиплексора для выбора линии, с которой принимается сигнал, используется переключатель S3, управляемый платой ZUW.

Разветвитель, используемый для дублирования выходного сигнала, находится в модуле мультиплексирования STM-4. Смена линии с приёмной стороны осуществляется одновременной активацией переключателей S3 в модулях демультиплексирования STM-4.

Секция переключения (секция между разветвителем и переключателем) содержит оптический передатчик с передающей стороны, оптическое волокно, линейные регенераторы (если они есть) и оптический приёмник с приёмной стороны. Всё это оборудование продублировано для обеспечения защитного переключения (1+1).

Некоторые каналы заголовка SOH (STM-1 #1) линейного сигнала STM-16 также отправляются на оба передатчика STM-16 и могут приниматься с обоих приёмников STM-16, например, каналы MSOH и телефонный канал в байте E2. Работающие синхронно с переключателем S5 переключатели S1 и S2 в платах ZK11 и DTE определяют приёмник, используемый для приёма каналов заголовка. Каналы заголовка, доступные в линейных регенераторах, не защищаются. Такими каналами являются дополнительные каналы RSOH и телефонный канал в байте E1.


DCCR Канал передачи данных секции регенерации

DTE Плата служебной связи

DEMUX Демультиплексор STM-1

E1(1) E1 байт для SLR на линии 1

E1(2) Е1 байт для SLR на линии 2

MUX Мультиплексор STM-4

S1, S2, S3 Переключатель “рабочий/резервный”

ZK11(1) Дополнительные каналы 1 F1 с возможностью ввода/вывода в SLR линии 1

ZK11(2) Дополнительные каналы 1 F1 с возможностью ввода/вывода в SLR линии 2

ZK1 F1 (1,2) Дополнительные каналы 1 F1 с возможностью ввода/вывода в SLR линии 1 и 2

ZUW Центральная плата контроля


Рис. 5.1-1 Система защитного переключения (1+1) SL16
(показано только одно направление передачи)

События, вызывающие защитное переключение

Защитное переключение может быть произведено вручную с управляющего терминала или командой модуля ZUW. Согласно Рекомендации G.783 МСЭ-Т каждому вызывающему переключение событию назначен приоритет. Эти события перечислены ниже в порядке уменьшения приоритета.

- Вынужденное переключение (командой с управляющего терминала).

- Потеря сигнала, сюда включены следующие ошибки:

LOS = потеря сигнала (нет оптического сигнала)

LOF = потеря синхронизации

получение сигнала AIS

EBER = количество ошибок і 10-3

- Ухудшение качества = количество ошибок і 10-6

Если запрос на переключение возникает и в рабочей, и в резервной линии, система реагирует на запрос, имеющий наибольший приоритет. Например, если на линии 1 присутствует "Потеря Сигнала", а на линии 2 - "Ухудшение качества", то система переключается на линию 2.


Режимы работы

Предварительные замечания

Одностороннее переключение возможно в режимах с возвратом и без возврата. Эти термины определены следующим образом:

· Одностороннее переключение

На резервную линию переключается только передатчик. Приемник продолжает работать по той же линии, если это направление работает без нарушений.

· Режим с возвратом

При нормальной работе сигнал берется с линии 1. В случае ошибок происходит переключение на линию 2. Когда ошибки исчезают, происходит переключение обратно на линию 1.

· Режим без возврата

После переключения на резервную линию и исчезновения ошибок автоматического переключения обратно на основную линию не происходит, переключение на рабочую линию происходит только в случае ошибок на резервной линии.

Работа дополнительных каналов

Дополнительные каналы в заголовке секции регенерации не дублируются. В данной модели каналы AUX11 и AUX 21 идут по линии 1, а AUX12 и AUX22 всегда идут по линии 2. Если связь по линии нарушается, то и соответствующий дополнительный канал также не работает.

Дополнительные каналы в заголовке секции мультиплексирования переключаются так же, как и основной сигнал. В данной модели это каналы AUX31, AUX41, AUX51. Эти каналы автоматически передаются по обеим линиям. С приемной стороны выбирается та линия, с которой идет основной сигнал. Этот выбор обеспечивается переключателем S1 в модуле 1 F1. Переключатель S1 управляется платой ZUW и работает синхронно с переключателем S3.

Служебная телефонная связь по каналу RS

Сигналы канала телефонной связи RS передаются в байте E1 (см. также раздел 3.3). Они доступны в аппаратуре SLT16 и SLR.

С передающей стороны телефонная трубка может быть подключена к любой линии (1 или 2), вызов производится нажатием соответствующей кнопки на панели управления.

На приемной стороне по светодиоду на контрольной панели, расположенному ниже вызывного ключа (см. раздел 7.1.2), можно определить, по какой линии был сделан вызов. Подключение к конкретной передающей линии производится нажатием вызывной кнопки на панели управления. Это обеспечивает доступность в случае аварии регенераторов обоих направлений передачи на участке до повреждения. Для этого режима работы трубка должна быть подключена к крепежной позиции 211 аппаратуры SLT16 и позиции 111 аппаратуры SLR16.


Служебная телефонная связь по каналу MS

Сигналы телефонной связи передаются в байте E2 секционного заголовка (SOH). Они доступны только в аппаратуре SLT16.

На передающей стороне этот канал подается в обе линии одновременно. На приемной стороне выбирается та линия, с которой идет основной сигнал. Этот выбор обеспечивается переключателем S2 в модуле телефонной связи. Переключатель S1 работает синхронно с переключателем S3. Для этого режима работы трубка должна быть подключена к поз. 212 SLT16.

Каналы RS и MS работают независимо друг от друга.


4

S42022-L3021-H1-1-7618


Технические характеристики

Все блоки оборудования SL16 удовлетворяют общепринятым нормам на устойчивость к воздействию внешних факторов для коммерческого применения.


Справочные данные для интерфейсов F1in/out или Fin/out

Справочные данные соответствуют Рекомендации G.957 МСЭ-Т.


Длина волны излучения

нм

1280 - 1335

Передающая сторона

Лазерный диод


Класс пользователя

Согласно Рек. G.957 МСЭ-Т

Ширина спектра (по уровню -20 дБ)

Подавление соседних мод

Коэффициент возбуждения

Уровень передачи

(Точка S согласно Рек. G.957 МСЭ-Т)


нм

дБ


дБм

РОС

Стандартная версия


L-16.1/S-16.1

< 1

> 30

< 0.1

от - 3 до 0

РОС

С повышенной мощностью


JE-16.1

< 1

> 30

< 0.1

от - 1 до + 2


Приемная сторона

Приемный диод


Класс пользователя

Согласно Рек. G.957 МСЭ-Т

Уровень приема (для BER Ј 10-10

(Точка R согласно Рек. G.957 МСЭ-Т)


дБм

Ge-ЛФД

Стандартный


L-16.1/S-16.1


от - 27 до 0

InGaAs-ЛФД

Стандартный 1)


L-16.1/S-16.1


от - 27 до - 6

Ge-ЛФД

Стандартный


L-16.1/S-16.1


от - 27 до 0

InGaAs-ЛФД

Стандартный 1)


L-16.1/S-16.1


от - 27 до - 6

Секция регенерации

Тип волокна: одномодовое

Допустимая дисперсия

Дисперсионное затухание

Допустимое затухание секции

(в максимуме дисперсии)


пс/нм

дБ


дБ


300

< 1


от 0 до 23


300

< 1


от 6 до 23


300

< 1


от 2 до 25


300

< 1


от 6 до 25


Таблица 8-1 (часть 1) Справочные данные


Длина волны излучения

нм

от 1510 до 1560

от 1530 до 1560

Передающая сторона

Лазерный диод


Класс пользователя

Согласно Рек. G.957 МСЭ-Т

Ширина спектра

(по уровню -20 дБ)

Подавление соседних мод

Коэффициент возбуждения

Уровень передачи

(Точка S согласно

Рек. G.957 МСЭ-Т)


нм


дБ


дБм

РОС

Стандартная

версия


L-16.1/S-16.1

< 0.6


> 30

< 0.1


от - 3 до 0

РОС

С повышенной мощностью


JE-16.2/JE-16.3

< 0.6


> 30

< 0.15


от - 1 до + 2

РОС

С повышенной мощностью

С интегральным внешним

модулятором

JE-16.2/JE-16.3

< 0.1


> 30

< 0.15


от + 12 до + 15 1)

Приемная сторона

Приемный диод


Класс пользователя

Согласно Рек. G.957 МСЭ-Т

Уровень приема

(для BER Ј 10-10)

(Точка R согласно

Рек. G.957 МСЭ-Т)


дБм

InGaAs-ЛФД

Стандарт-

ный


L-16.2/L-16.3


от - 28 до - 6

InGaAs-ЛФД

Стандарт-

ный


L-16.2/L-16.3


от - 28 до - 6

InGaAs-ЛФД

С повышенной

чувствитель-

ностью

JE-16.2/JE-16.3


от - 29.5 до - 6

InGaAs-ЛФД

С повышенной

чувствительностью 2)


JE-16.2/JE-16.3


- 29.5 до - 6 -40 до -15

Секция регенерации

Тип волокна: одномодовое

Класс пользователя

Согласно Рек. G.957 МСЭ-Т

Допустимая дисперсия

Дисперсионное затухание

Допустимое затухание

секции

(в максимуме дисперсии)


пс/нм

дБ


дБ


L-16.2


1220

< 2


от 6

до 23


L-16.2


600

< 1


от 6

до 24


JE-16.2


1800

< 2


от 8

до 25


JE-16.3


900

< 1


от 8

до 26


JE-16.2


1800

< 2


от 8

до 26.5


JE-16.3


900

< 1


от 8

до 27.5


JE-16.2


3000

<2


от 21

до

39.5 1)


JE-16.3

900

< 1


от 21 до

40.5 1)


JE-16.2

4500

< 2


от 30

до

50 1)


JE-16.3

900

< 1


от 30 до

51 1)


1) Уровень передачи может быть установлен равным 2 дБ или 4 дБ для согласования с конкретной величиной затухания секции

2) При использовании оптического предусилителя в качестве приемника может использоваться либо стандартный приемник, либо приемник с повышенной чувствительностью


Таблица 8-2 (часть 2) Расчетные данные

Внешние интерфейсы


Рис. 8.2-1 Внешние интерфейсы аппаратуры SL


Интерфейсы передачи полезной информации

Оптические интерфейсы F1in/out
согласно Рекомендациям G.707, G.708, G.709 МСЭ-Т

Скорость передачи 2488.320 Мбит/с

Код двоичный (NRZ), скремблированный

Другие данные смотри справочные данные


Электрические 140 Мбит/с интерфейсы F2in/out
согласно Рекомендации G.703 МСЭ-Т

Скорость передачи 139.264 Мбит/с

Код CMI

Номинальная амплитуда

импульса UP-P 1 В

Допустимое уменьшение уровня (Fin)

вследствие затухания в кабеле

на частоте 70 Мгц 12 дБ

Номинальное входное сопротивление 75 Ом

Дрожание фазы Согласно Рек. G.823 МСЭ-Т


Электрические 155 Мбит/с интерфейсы F2in/out
согласно Рекомендации G.703 МСЭ-Т

Скорость передачи 155.520 Мбит/с

Код CMI

Номинальная амплитуда

импульса UP-P 1 В

Допустимое уменьшение уровня (Fin)

вследствие затухания в кабеле

на частоте 78 МГц1) 12.7 дБ

Номинальное входное сопротивление 75 Ом

Дрожание фазы согласно Рек. G.958 МСЭ-Т


Оптические интерфейсы F2in/out
согласно Рекомендации G.957 МСЭ-Т

Скорость передачи 155.520 Мбит/с

Код двоичный (NRZ)

Уровень передачи от -8 дБм до -15 дБм

Длина волны излучения 300 нм

Допустимое затухание линии

компонентного потока 2 дБ


Интерфейсы сетевой синхронизации
согласно Рекомендации G.703 МСЭ-Т

Входной интерфейс T3in

Входная частота для европейской иерархии (CEPT) 2048 кГц

Входное напряжение U0-P 0.5 - 1.9 В (симм.)

с возможностью переключения на 0.375 - 1.5 В (несимм.)

Входное сопротивление 120 Ом (симм.)

с возможностью переключения на 75 Ом (несимм.)


Выходной интерфейс T3out

Выходная частота 2048 кГц

Выходное напряжение U0-P

на симметричном выходе (120 Ом) 1.2 - 1.8 В

на несимметричном выходе (75 Ом) 0.75 - 1.5 В

Интерфейсы каналов передачи данных,
служебной связи и дополнительных каналов

Интерфейс канала DCCR

Применение Сквозное соединение канала DCCR от SLT до SLT между секциями мультиплексирования (сторона F2)

Тип интерфейса Аналогичный Рек. V.11 МСЭ-Т (RS-422)

Режим работы последовательная дуплексная передача с использованием протокола HDLC

Скорость передачи 192 кбит/с

Линейный код NRZI

Свободное состояние линии Логическая 1 (H или L кода NRZI)

Тип линии симметричная, экранированная

Нагрузка линии аналогично V.11 (150 Ом на соединительном блоке)


Данные интерфейса аналогичны Рекомендации V.11 МСЭ-Т.


Канал передачи данных DCCM

Применение обычно используется как дополнительный канал AUX3 (доступ к каналу на плате ZK11)

Смотри раздел 8.2.3.5, посвященный техническим характеристикам дополнительного канала AUX3.


Канал служебной связи RS

Применение служебная телефонная связь секции регенерации (SLT - SLR - SLT)

Частотный диапазон 300 Гц - 3400 Гц

Режим работы 4-проводный

с интерфейсом УАТС 2-проводный

Уровень сигнала

4-проводная линия Fin - 4 дБ

4-проводная линия Fout - 4 дБ

2-проводная линия Fin - 8 дБ

2-проводная линия Fout - 4 дБ

Входное сопротивление

4-х проводная линия 600 Ом (симм.)

2-х проводная линия 220 Ом ё 820 Ом, с параллельной емкостью 115 мкФ

Тип сигнализации

Общий вызов в рабочей полосе двоичная последовательность 11001100... (10 мс)

Общий вызов вне рабочей полосы E & M (сигнальный провод)

Селективный вызов MFV (Рек. Q.23 МСЭ-Т)

Селективный вызов по интерфейсу УАТС IWV или MFV

Метод модуляции ИКМ

Скорость передачи 64 кбит/с

Телефонный стык

Вход 600 Ом

Выход 150 Ом/200 Ом

Канал служебной связи MS

Применение служебная телефонная связь секции мультиплексирования (SLT - SLT)

Технические характеристики такие же как для служебного канала RS.


Дополнительные каналы (AUX)

Дополнительный канал AUX1

Тип интерфейса согласно Рек. G.703 МСЭ-Т

Интерфейс синхронизации сонаправленный1)

Скорость передачи 64 кбит/с

Смотри данные интерфейса G.703 МСЭ-Т.


Дополнительный канал AUX2

Тип интерфейса аналогичный V.11 МСЭ-Т

Интерфейс синхронизации

Передача противонаправленный

Прием сонаправленный

Скорость передачи 64 кбит/с

Смотри данные интерфейса V.11 МСЭ-Т.


Дополнительный канал AUX3

Тип интерфейса аналогичный V.11 МСЭ-Т

Интерфейс синхронизации

Передача противонаправленный

Прием сонаправленный

Скорость передачи 576 кбит/с

Смотри данные интерфейса V.11 МСЭ-Т.


Дополнительный канал AUX4

Тип интерфейса G.703 МСЭ-Т

Интерфейс сонаправленный1) для данных
и синхронизации

Скорость передачи 64 кбит/с

Смотри данные интерфейса G.703 МСЭ-Т.


Дополнительный канал AUX5

Тип интерфейса аналогичный V.11 МСЭ-Т

Интерфейс синхронизации

Передача противонаправленный

Прием сонаправленный

Скорость передачи 64 кбит/с

Смотри данные интерфейса V.11 МСЭ-Т.


Интерфейс данных аналогичный V.11 МСЭ-Т

Скорость передачи 64 кбит/с или 576 кбит/с

Формат данных NRZ

Стык симметричный

Интерфейс передачи

Напряжение сигнала на выходе линии

согласно Рек. МСЭ-Т V.11 относительно

провода b на нагрузке RL = 150 Ом 2 В Ј | Ua-b | Ј 5 В

Подключаемая линия

(симметричная, экранированная) 150 W

Интерфейс приема

Напряжение сигнала на выходе линии согласно Рек. МСЭ-Т V.11

Линейное напряжение

относительно провода b 0.3 В Ј | Ua-b | Ј 6 В

Ua или Ub относительно земли Ј 10 В

Входное сопротивление 150 W ± 10 %

Минимальное входное напряжение і | 0.3 В |

Интерфейс данных G.703 МСЭ-Т

Скорость передачи 64 кбит/с

Скорость модуляции 256 кбод

Стык симметричный


Интерфейс передачи

Нагрузка 120 Ом (активная)

Номинальное выходное напряжение U0-P. 1 В

Форма импульса трехуровневый, прямоугольный


Интерфейс приема

Входное сопротивление. 120 Ом, (активное)

Допустимое затухание линии Ј 3 дБ на частоте 128 кГц


Интерфейс сигнализации типа 7R

Выходы тревог

ZA(A) нормально замкнутые контакты

ZA(B) нормально разомкнутые контакты

Нарушения и отказы (замкнутый контакт)

Минимальный ток 1 мА

Постоянный ток Ј 60 мА

Остаточное напряжение

(на контакте при максимальном токе) Ј 2 В относительно земли

Нормальная работа

(незамкнутый контакт)

Постоянное напряжение Ј 30 В при номинальном значении 24 В, положительном относительно земли

Остаточный ток Ј 20 мкА

Допустимое напряжение шума U0-P Ј 2 В

Типы допустимой нагрузки активное сопротивление, обмотка реле с шунтирующим диодом, светодиоды

Контакты реле для оборудования

световой сигнализации a, b, el

Нагрузочные параметры

контактов реле Ј 60 В, Ј 100 мА, тип нагрузки: активное сопротивление или реле

Напряжение сигнализации (+S/-S) 12 В - 60 В

(от рабочей станции)

Интерфейс F(OT)

Применение подключение рабочего терминала

Тип интерфейса V.24 (RS-232-C)

Скорость передачи 9.6 кбит/с


Интерфейс Qx

Использование интерфейса Qx требует установки платы MCF-Qx

Применение подключение к системе управления сетью (TMN)

Тип интерфейса Протокол CLNS1 согласно Рек. Q.811 и Q.812 МСЭ-Т (протокол В3 согласно Рек. G.773 МСЭ-Т)


Интерфейс QD2

Использование интерфейса QD2 требует установки платы MCF-QD2

Применение подключение к специальной пользовательской системе управления сетью (TMN)

Тип интерфейса

Протоколы уровней 1 и 2

модели ВОС (OSI) согласно Рек. G.773 МСЭ-Т (протокол A1)


Интерфейс внешних тревог

Статические условия

для входов и выходов аналогично сигнализации E&M

Входы

Потенциал отрицательный относительно земли

Максимальное входное напряжение 75 В (отрицательной полярности)

Величина тока,

текущего на землю 1 мА < I < 5 мА

Минимальное сопротивление

разомкнутого контакта 100 кОм


Выходы

Потенциал отрицательный относительно земли

Максимальное напряжение 75 В (отрицательной полярности)

Максимальный ток замкнутого

контакта 80 мА

Минимальное сопротивление

разомкнутого контакта 100 кОм

Максимальное сопротивление

замкнутого контакта 50 Ом


Точность синхронизации

Уровень качества

Стабильность частоты (в соответствии с требованиями МСЭ-Т)

Источник сигнала

Q1

1 x 10-11

PRC (первичный эталонный источник синхросигнала согласно Рек. G.811 МСЭ-Т)

Q2

1 x 10-9 в течение дня

Транзитный SRC (вторичный эталонный источник синхронизации согласно Рек. G.812 МСЭ-Т)

Q3

2 х 10-8 в течение дня

Местный SRC (Вторичный эталонный источник синхросигнала согласно Рек. G.812 МСЭ-Т)

Q4

4.6 х 10-6

SETS (Источник синхросигнала согласно Рек. G.81s МСЭ-Т) ведомый или работающий в свободном режиме

Q5

-

Неопределенное качество


Параметры электропитания

Входное напряжение от - 36 В до -75 В

Потребляемая мощность

полностью оборудованного узла

SLT16 без защитного переключения < 200 Вт, обычно 170 Вт

SLT16 с защитным переключением < 250 Вт, обычно 220 Вт

SLR16 < 85 Вт, обычно 65 Вт


 1) Приемник на основе InGaAs-ЛФД используется как стандартный для диапазона длинн волн 1550 нм. Он может также использоваться в диапазоне 1300 нм.

 1) Обычно канал DCCM доступен как дополнительный канал AUX3

1) При несовпадении системной синхронизации и передаваемых данных по сонаправленному интерфейсу G.703 возможно появление проскальзываний

12

S42022-L3021-H1-1-7618


Обзор продукции

Стойка и панель предохранителей

Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Линейное оборудование SL16

S42022-L3021-A1



Стойка




Стойки для SL4 и SL16

S42023-L3130-A1

600x220x3001)

20.0

Панель предохранителей

-Р299-А1

500х100х197

2.5


Линейное оконечное оборудование SLT16

Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Каркас комплекта

линейного мультиплексора SLT16, необорудованного


S42023-L3150-A122)


535x727x250


15.05)

или

-L3150-A132)3)

535x727x250

15.05)

или

-L3150-A142)4)

535x727x250

15.05)

или

-L3150-В12

535x727x250

15.05)

или

-L3150-В133)

535x727x250

15.05)

Сменные платы основной обработки сигнала

Мультиплексор STM-4 (MX4)

S42024-L3225-A107

30x234x220

1.0

или

-L3225-B107

30x234x220

1.0

или Мультиплексор STM-4 OPT (MXO4)

-L3246-A107

30x234x220

1.0

Оптический передатчик STM-16 (OS16)




(1300 нм, стандартная версия)

-L3230-A107

60x234x220

1.3

или

-L3255-A107

60x234x220

1.3

или

-L3255-В107

60x234x220

1.3

(1550 нм, стандартная версия)

-L3230-A207

60x234x220

1.3

или

-L3255-A207

60x234x220

1.3

или

-L3255-В207

60x234x220

1.3

(1300 нм, с повышенной мощностью)

-L3230-A307

60x234x220

1.3

или

-L3255-A307

60x234x220

1.3

или

-L3255-В307

60x234x220

1.3

(1550 нм, с повышенной мощностью)

-L3255-A407

60x234x220

1.3

или

-L3255-В407

60x234x220

1.3

или (1550 нм, с внешним модулятором)

-L3256-А4076)

60x234x220

1.3

или (1550 нм, с внеш. мод. и соедин. HRL10)


-L3256-A8076)


60x234x220


1.3


Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Оптический усилитель (ONV)

S42024-L3264-B107

60x234x220

0.6

Оптический предусилитель (OVV)

-L3265-A1071)

60x234x220

0.6

Оптический приемник STM-16 (OE16)




(1300 нм, стандартная версия)

-L3231-A107

60x234x220

1.4

или

-L3231-В107

60x234x220

1.4

или (1550 нм, стандартная версия)

-L3231-А207

60x234x220

1.4

или

-L3231-В207

60x234x220

1.4

или

-L3231-С2072)

60x234x220

1.4

или (1550 нм, с повышенной чувствит.)

-L3231-А607

60x234x220

1.4

или

-L3231-В607

60x234x220

1.4

или (1550 нм, с повышенной чувствит. и HRL разъемом)


-L3231-А807


60x234x220


1.4

или

-L3231-В807

60x234x220

1.4

или

-L3231-С8072)

60x234x220

1.4

Демультиплексор STM-4 (DX4)

-L3226-А107

30х234х220

1.0

или

-L3231-В107

30х234х220

1.0

или демультиплексор STM-4 2xF2out (DX4-2)


-L3245-А1073)


30х234х220


1.0

или Демультиплексор STM-4 OPT (DXO4)


-L3247-А107


30х234х220


1.0

Центральная плата синхронизации SLT16 (TZ16)


-L3242-А107


25х234х220


0.6

или

-L3250-А107

25х234х220

0.6

или

-L3250-В107

25х234х220

0.6

Сменные платы общего применения

Центральная плата контроля (ZUW)

-L3234-А1074)

20x234x220

0.5

или

-L3234-А2075)

20x234x220

0.5

или

-L3234-А3076)

20x234x220

0.5

или

-L3234-B107

20x234x220

0.5

Панель управления и отображения (ABF)

-L3236-A107

291x58x44

0.8

или

-L3236-B1077)

291x58x44

0.8

или

-L3236-B3078)

291x58x44

0.8

Плата передачи сообщений




с интерфейсом Qx (MCF-Qx)

-L3235-A107

20x234x220

0.5

с интерфейсом QD2 (MCF-QD2)

-L3240-A1071)

20x234x220

0.5

Преобразователь напряжения (для платы MCF-Qx)


-L927-A307


20x234x220


1.0

Адаптер QD2-MAU (требуется

при использовании платы MCF-QD2)


-L3243-A2


57x16x62


0.08


Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Сменные платы дополнительного сервиса

Дополнительные каналы




Z каналы 1 F1 (ZK11)

S42024-L3237-A107

20x234x220

0.4

Обработка заголовка F2 (OPF2)

-L3263-A107

20x234x220

0.4

или с двоичным выходом

-L3263-B107

20x234x220

0.4

Служебная связь




Плата служебной связи (DTE)

-L3238-A107

20x234x220

0.5

или

-L3238-B107

20x234x220

0.5

Панель управления служебной связью (TBF)


-L3239-A1


144x58x44


0.5

Телефонная трубка для коллективного вызова (TSA)


S42025-A179-A11/-B11



Телефонная трубка для селективного вызова


S42025-A179-A10/-B10




Линейный регенератор SLR16

Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Каркас комплекта

линейного регенератора SLR16, необорудованного


S42023-L3151-A122)


535x436x250


8.01)

или

-L3151-B12

535x436x250

8.01)

Сменные платы основной обработки сигнала

Оптический передатчик STM-16 SLR (OS16R)




(1300 нм, стандартная версия)

S42024-L3233-A107

50x234x220

1.1

или

-L3257-A107

50x234x220

1.1

или (1550 нм, стандартная версия)

-L3233-A207

50x234x220

1.1

или

-L3257-A207

50x234x220

1.1

(1300 нм, с повышенной мощностью)

-L3233-A307

50x234x220

1.1

или

-L3257-A307

50x234x220

1.1

(1550 нм, с повышенной мощностью)

-L3257-A407

50x234x220

1.1

или (1550 нм, с внешним модулятором)

-L3258-А4073)

50x234x220

1.1

или (1550 нм, с внешним модулятором и соединителем HRL10)


-L3258-A8073)


50x234x220


1.1


Назначение

Тип изделия

Размеры в мм

Ш х В х Г

Масса, кг

Оптический приемник STM-16 SLR (OE16R)




(1300 нм стандартная версия)

-L3232-A107

50x234x220

1.2

или (1550 нм, стандартная версия)

-L3232-А207

50x234x220

1.2

или (1550 нм, стандартная версия)

-L3232-С2071)

50x234x220

1.2

или (1550 нм, с повышенной чувствит.)

-L3232-А607

50x234x220

1.2

или (1550 нм, с повышенной чувствит. и

HRL разъемом)


-L3232-А807


50x234x220


1.1

или

-L3231-С8071)

50x234x220

1.1

Оптический усилитель (ONV)

S42024-L3264-B107

60х234х220

0.6

Оптический предусилитель (OVV)

-L3265-A1072)

60х234х220

0.6

Сменные платы общего применения

Центральная плата контроля (ZUW)

-L3234-А1073)

20x234x220

0.5

или

-L3234-А2074)

20x234x220

0.5

или

-L3234-А3075)

20x234x220

0.5

или

-L3234-B107

20x234x220

0.5

Панель управления и отображения (ABF)

-L3236-A107

291x58x44

0.8

или

-L3236-B1076)

291x58x44

0.8

или

-L3236-B3077)

291x58x44

0.8

Плата передачи сообщений




с интерфейсом Qx (MCF-Qx)

-L3235-A107

20x234x220

0.5

с интерфейсом QD2 (MCF-QD2)

-L3240-A1072)

20x234x220

0.5

Преобразователь напряжения (для платы

MCF-Qx)


-L927-A307


20x234x220


1.0

Адаптер QD2-MAU (требуется

при использовании платы MCF-QD2)


-L3243-A2


57x16x62


0.08

Сменные платы дополнительного сервиса

Дополнительные каналы




Z каналы 1 F1 (ZK11)

S42024-L3237-A107

20x234x220

0.4

Служебная связь




Плата служебной связи (DTE)

-L3238-A107

20x234x220

0.5

или

-L3238-B107

20x234x220

0.5

Панель управления служебной связью (TBF)


-L3239-A1


144x58x44


0.5

Телефонная трубка для коллективного

вызова (TSA)


S42025-A179-A11/-B11



Телефонная трубка для селективного вызова (TSE)2)


S42025-A179-A10/-B10




Программное обеспечение

Программное обеспечение

системы управления (SMSW) . . . . . . . . . . . . . . . Р42022-Р3-А300


1) Необорудованный комплект имеет глубину 200 мм

2) Согласно инструкции по модификации S42023-L3150-R300-*-7451 переоборудованный комплект имеет дополнительный код -A12, -A13 или -А14

3) Тип коаксиального соединителя отличается от установленного в комплекте
S42023-L3150-A12

4) Соединительный модуль комплекта имеет два коаксиальных разъема F2out

5) Масса полностью оборудованного устройства равна 33 кг

6) Работает только с оптическим усилителем ONV

1) В стадии разработки

2) Работает только с OVV

3) Только для переоборудованнго комплекта S42023-L3150-A14

4) Стандарт для комплекта типа -L3150-A12, -A13, -A14, работает с MCF-QD2+MAU-QD2

5) Для комплекта типа -L3150-B12, -B13, работает с MCF-QD2 без MAU

6) Для комплекта типа -L3150-A.., -B.., работает с MCF-Qx без DCCR

7) C внешним контейнером батарей

8) C внешним контейнером батарей, соединитель F(PC/OT) выполнен в виде 9-контактного разъема


21) Масса полностью оборудованного регенератора равна 15.3 кг

2) В соответствии с инструкцией модификации переоборудованный вариант BGT-A12

3) Работает только с ONV

1) Работает только с OVV

2) В стадии подготовки

3) Стандарт для BGT типа -L3151-A12, работает вместе с MCF-QD2+MAU-QD2

4) Для BGT типа -L3151-B12, работает совместно с MCF-QD2 без MAU

5) Для BGT типа -L3151-A12, -B12, работает с MCF-Qx без DCCR

6) C внешним батарейным контейнером

7) C внешним контейнером батарей, соединитель F(PC/OT) выполненный в виде 9-контактного разъема

6

S42022-L3021-H1-1-7618


Перечень Рекомендаций МСЭ-Т и стандартов, упоминающихся в тексте


В следующих документах приводится информация, дополняющая сведения, изложенные в настоящем Руководстве.


Рекомендации МСЭ-Т

G.652

Характеристики одномодовых волоконно-оптических кабелей

G.653

Характеристики одномодовых волоконно-оптических кабелей со сдвигом дисперсии

G.703

Физические и электрические характеристики иерархических цифровых стыков

G.707

Скорости передачи синхронной цифровой иерархии

G.708

Стык сетевого узла для синхронной цифровой иерархии

G.709

Структура синхронного группообразования

G.771

Стыки Q и связанные с ними протоколы для аппаратуры передачи в сети управления электросвязью (TMN)

G.773

Протоколы для стыков Q для управления системами передачи

G.781

Структура Рекомендаций по оборудованию мультиплексирования для синхронной цифровой иерархии (SDH)

G.783

Характеристики функциональных блоков оборудования мультиплексирования синхронной цифровой иерархии (SDH)

G.784

Управление синхронной цифровой иерархией (SDH)

G.811

Требования к хронированию на выходах первичных эталонных задающих генераторов, пригодных для обеспечения плезиохронной работы международных цифровых трактов

G.821

Характеристики ошибок в международном цифровом соединении, образуемом в цифровой сети с интеграцией служб

G.823

Нормирование дрожания и дрейфа фазы в цифровых сетях, основанных на иерархии 2048 кбит/с

G.826

Параметры и значения характеристик ошибок для международных трактов с постоянной скоростью передачи, работающих на первичной или более высокой скорости

G.956

Цифровые линейные системы, основанные на иерархии 2048 кбит/с и использующие волоконно-оптические кабели

G.957

Оптические стыки для оборудования и систем, относящихся к синхронной цифровой иерархии

G.958

Цифровые линейные системы, основанные на синхронной цифровой иерархии, для работы по волоконно-оптическим кабелям


K.15

Защита систем дистанционного питания и линейных усилителей от ударов молнии и помех от соседних линий электропередачи

K.22

Стойкость к перенапряжениям оборудования, подключаемого к t/s-шине сети ЦСИС

Q.811

Протоколы нижнего уровня для стыка Q3

Q.812

Протоколы верхнего уровня для стыка Q3


Стандарты DIN

DIN 41612

Штыревой соединитель для печатных схем

VDE 0878 Part 3
(CISPR Publ. 22)

Радиопомехи от радиотехнических устройств и приборов


Стандарты МЭК

IEC 801-1

Электромагнитная совместимость для промышленных измерений и контрольного оборудования (общие положени)

IEC 801-2 (Проект 3)

Требования к электростатическому разряду

IEC 801-3

Требования к излучаемым электромагнитным полям

IEC 801-4

Требования к быстропеременным электрическим полям

IEC 801-5 (Проект)

Требования к грозоустойчивости

IEC 801-6 (Проект)

Требования к устойчивости к кондуктивным помехам


3

S42022-L3021-H1-1-7618



Словарь сокращений


A


ABF



Панель отображения и управления

ABM



Модуль отображения и управления

AIS

Alarm indication signal


Сигнал индикации аварийного состояния (СИАС)

APD

Avalanche photo diod


Лавинный фотодиод

ASCII

American Standard Code for Information Interchange


Американский стандартный код для обмена информацией

ASIC

Application-specific integrated circuit


Специальная интегральная схема

AU

Administrative unit


Административный блок

AUG

Administrative unit group


Группа административных блоков

AUX

Auxiliary channel


Вспомогательный канал



B


BER

Bit error ratio


Коэффициент ошибок по битам

BG



(Сменный) блок

BGT



Комплект (элемент конструкции стойки)

BIPV

Bit Interleaved Parity Violations


Нарушение чередования четности битов

BOF



Пользовательский интерфейс

Bw7R



Типоконструкция оборудования, имеющая вид узкой стойки



C


C

Container


Контейнер

C-4

Container of type 4


Контейнер типа С-4

CCITT

Comitй Consultatif International Tйlйgraphique et Tйlйphonique


Международный консультативный комитет по телеграфии и телефонии (МККТТ).

CEPT

Confйrence Europйen de Administration des Postes et Tйlйcommunications


Европейскя Конференция Администраций связи

CMI

Coded mark inversion


Инверсия меток кода

CMISE

Common management information service element


Общий элемент управления информационной службой

CPU

Central processing unit


Центральный процессор (ЦП)


D


DCC

Data communication channel


Канал передачи данных

DCCM

Data communication channel for multiplexing section


Канал передачи данных секции мультиплексирования

DCCR

Data communication channe for regenerator sectionl


Канал передачи данных секции регенерирования

DCCR link

Data communication channel from SLX to SLX between multiplex sections


Канал передачи данных между синхронными линейными мультиплексорами, включенными в разные секции мультиплексирования

DFB

Distributed feedback laser


Лазер с распределенной обратной связью (РОС-лазер)

DM

Degraded Minutes


Минуты низкого качества

DTE

Engineerinf orderwire unit


Блок служебной связи

DTMF

Dual-tone multi-frequency


Двухтональный многочастотный (сигнал)

DX-4

Demultiplexer STM-4


Демультиплексор STM-4



E


E&M

Exchange and multiplex


Коммутация и мультиплексирование

EBER

Excesive bit error ratio
(х 10-3)


Превышение допустимой величины коэффициента ошибок

ECC

Embedded communication channel


Внутренний канал передачи данных

EEPROM

Electrically erasable programmable read-only memory


Электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ)

EIA

Electrical industries association


Ассоциация электротехнической промышленности

EM-OS

Element manager operations system


Операционная система менеджера элементов

EOW

Engineering order wire


Канал служебной связи

ES

End system


Оконечная система ВОС

ES

Errored Seconds


Секунды, пораженные ошибками

ESD

Electrostatic discharge


Электростатический разряд


F


F(OT), F(PC/OT)



Интерфейс для терминала оператора

F1, F



Интерфейс для основного (мультиплексированного) сигнала в магистральной зоне (в линейном сигнале). F1 используется в линейном мультиплексоре, F - в линейном регенераторе

F1ab/F1out



Выход интерфейса F1

F1an/F1in



Вход интерфейса F1

F2



Интерфейс для основного (мультиплексированного сигнала) в начале или конце магистральной зоны (со стороны оконечного оборудования, оборудования пользователя)

F2ab/F2out



Выход интерфейса F2

F2an/F2in



Вход интерфейса F2

FEBE

Far-end block error


Ошибка приема блока на дальнем конце

FERF

Far-end receive failure


Повреждение приемника на дальнем конце

FH



Коэффициент ошибок



G


GBЬ



Наблюдение за состоянием группы устройств





H


HDLC

High level data link control


Высокоуровневое управление каналом передачи данных

HRL

High return loss


Большое затухание отражения





I


IEC

International Electrotechnical Commitee


Международный электротехнический комитет (МЭК)

IEEE

Institute of Electrical and Electronic Engineers Inc.


Институт инженеров по электротехнике и электронике

IC

Integrated circuit


Интегральная схема (ИС)

IS

Intermediate system


Промежуточная система ВОС

ISO

International Standards Organization


Международная организация стандартизации (ИСО)

ITMN

Installation manual


Инструкция по монтажу

ITU

International Telecommunication Union


Международный союз электросвязи (МСЭ)

ITU-T

Telecommunication Standartization Sector of ITU


Сектор стандартизации в области электросвязи МСЭ (бывш. МККТТ)


L


LAPD

Link access protocol D


Протокол доступа к D-каналу сети ISDN

LED

Light emitting diod


Светоизлучающий диод (СИД)

LCT

Local craft terminal


Локальный терминал

LOF

Loss of frame


Потеря цикла

LOS

Loss of signal


Потеря сигнала

LPS

Line protection switching


Защищенный режим работы линии

LZE



Оборудование обработки оптического сигнала



M


MAC

Media access control


Управление доступом к среде

MAI



Интерфейс сообщений и аварийных сигналов

MCF

Mesage communication function


Функция передачи сообщений

MCF-QD2

Mesage communication function with QD2 interface


Функция передачи сообщений с использованием интерфейса QD2

MCF-Qx

Mesage communication function with Qx interface


Функция передачи сообщений с использованием интерфейса Qx

MMN

Maintenance manual


Инструкция по обслуживанию

MS

Multiplex section


Секция мультиплексирования

MSOH

Multiplex section overhead


Заголовок секции мультплексирования

MX-4

Multiplexer STM-4


Мультиплексор STM-4



N


NCT

Network craft terminal


Терминал управления сетью

NE

Network element


Элемент сети

NPDU

Network protocol data unit


Блок данных сетевого протокола

NRZ

Non-return to zero


Без возвращения к нулю

NRZI

Non-return to zero invert


Без возвращения к нулю с инверсией

NSAP

Network Service Access Point


Точка доступа к обслуживанию сети


O


OE4



Оптический приемник STM-4

OE16



Оптический приемник STM-16





OH

Overhead


Заголовок

OMN

Operation manual


Руководство по эксплуатации

ONV



Оптический усилитель

OPF2

Overhead processing F2


Обработка байта F2 заголовка

OS4



Оптический передатчик STM-4 (SLX1/4)

OS16



Оптический передатчик STM-16 (SLX1/16)

OS4R



Оптический передатчик STM-4 (SLR4)

OS16R



Оптический передатчик STM-16 (SLR16)

OSF

Open software foundation


Открытый фонд программного обеспечения

OSI

Open system interconnection


Взаимосвязь открытых систем (ВОС)

OT

Operating terminal


Пульт управления

OTI

Operating terminal interface


Интерфейс пульта управления

ЦTKN



Сеть связи общего пользования

OVV



Оптический предусилитель



P


PBX

Private branch exchange


Учрежденческая АТС (УАТС)

PC

Personal computer


Персональный компьютер


Print circuit


Печатная плата

PCM

Pulse code modulation


Импульсно-кодовая модуляция (ИКМ)

PES

Percentage Errored Seconds


Процент пораженных ошибками секунд

PIOP

Parallel input/output port


Параллельный порт ввода/вывода

PJE

Pointer justification event


Выравнивание указателя

PLL

Phase-locked loop


Цепь фазовой автоподстройки

POH

Path overhead


Трактовый заголовок

PRAI

Path remote alarm indication


Удаленная аварийная сигнализация тракта

PRC

Primary reference clock


Первичные эталонные часы

PSU

Power supplly unit


Блок электропитания



Q


QD2



Интерфейс для упраления сетью в соответствии с требованиями пользователя, удовлетворяющий нормам SISA

Qx



Интерфейс, предназначаемый для эксплуатации сети


R


RS

Regenerator section


Секция регенерации

RSOH

Regenerator section overhead


Заголовок секции регенерации



S


SDH

Synchronous digital hierarchy


Синхронная цифровая иерархия (СЦИ)

SES

Severely Errored Seconds


Секунды, сильно пораженные ошибками

SETS

Synchronous equipping timing source


Источник сигнала хронирования синхронного оборудования

SIFd



Панель аварийной сигнализации

Sig bus

Signalling bus


Шина сигнализации

SISA

Supervisory and information system for local and remote areas


Система контроля местных и удаленных зон

SL



Синхронный линейный тракт

SLA



Синхронное линейное оборудование

SLA4



Синхронное линейное оборудование для сигналов STM-4

SLA16



Синхронное линейное оборудование для сигналов STM-16

SLR



Синхронный линейный регенератор

SLR4



Синхронный линейный регенератор для сигналов STM-4

SLR16



Синхронный линейный регенератор для сигналов STM-16

SLT

Synchronous line terminal


Оконечное устройство синхроного линейного тракта

SLT4



Оконечное устройство синхроного линейного тракта для сигналов STM-4

SLT16



Оконечное устройство синхроного линейного тракта для сигналов STM-16

SMSW

System management software


Программное обеспечение системы управления

SRC

Secundary reference clock


Вторичные эталонные часы

SOH

Section overhead


Заголовок секции

STM

Synchronous transport module


Синхронный транспортный модуль

STM-1

Synchronous transport module level 1


Синхронный транспортный модуль первого уровня - базовый сигнал синхронной цифровой иерархии со скоростью передачи1 55.520 Мбит/с

STM-N

Synchronous transport module level N


Синхронный транспортный модуль
N-го уровня синхронной цифровой иерархии со скоростью передачи
Nґ155.520 Мбит/с

StrV



Блок электропитания

SW

Software


Программное обеспечение (ПО)


T


TBF



Панель управления каналом служебной связи

TC

Traffic channel


Активный канал (тракт)

TCN

Threshold crossing notification


Сообщение о выходе за допустмый передел

TED

Technical Description


Техническое описание

TMN

Telecommunication management network


Сеть управления электросвязью

TSA



Аппарат для коллективного вызова

TSE



Аппарат для избирательного вызова

TZ16



Центральный источник синхросигнала для SLX1/16



U


UART

Universal asynchronous receiver/transmitter


Универсальный асинхронный приемо-передатчик

UAS

Unavailable Seconds


Секунды неготовности

UAT

Unavailable time interval


Интервал времени неготовности

UIS

Unequipped indication signal


Сигнал некомплектности оборудовния

ЬWA



Табло отображения панели сигнализации и управления



V


VC

Virtual container


Виртуальный контейнер

VCO

Voltage controlled oscillator


Генератор, управляемый напряжением (ГУН)

VZ



Оптический разветвитель



Z


ZBBeo



Центральное оборудование службы наблюдения

ZK11



Сменный блок “Z channels 1 F1”

ZЬW



Централизованный блок контроля состояния сменных блоков


СЛОВАРЬ СОКРАЩЕНИЙ
(РУССКИЙ ЯЗЫК)


В


ВОС

Взаимодействие открытых систем



Г


ГУН

Генератор, управляемый напряжением



И


ИКМ

Импульсно-кодовая модуляция

ИСО

Международная организация стандартизации

ИС

Интегральная схема



М


МККТТ

Международный консультативный комитет по телеграфии и телефонии

МСЭ

Международный союз электросвязи

МЭК

Международный электротехнический комитет



П


ПК

Персональный компьютер

ПО

Программное обеспечение



С


СИАС

Сигнал индикации аварийного состояния

СИД

Светоизлучаюий диод

СЦИ

Синхронная цифровая иерархия



Т


ТЧ

Тональная частота



У


УАТС

Учрежденческая АТС



Ф


ФАПЧ

Фазовая автоподстройка частоты



Ц


ЦП

Центральный процессор



Э


ЭСППЗУ

Электрически стираемое программируемое постоянное запоминающее устройство


Похожие рефераты:

Проектирование магистральной волоконно-оптической системы передачи с повышенной пропускной способностью

Разработка системы управления технологическим сегментом сети

Волоконно-оптические системы связи

Цифровая первичная сеть - принципы построения и тенденции развития

Общие положения SDH и PDH

Техническая диагностика средств вычислительной техники

Коммутатор цифровых каналов системы передачи

Расчет линии связи для системы телевидения

Кодеры речи

Разработка систем передачи информации нового поколения

Реконструкция волоконно-оптической линии связи

Билеты на государственный аттестационный экзамен по специальности Информационные Системы

Высокоскоростные сети

Локальная сеть Ethernet в жилом микрорайоне

Методы позиционирования и сжатия звука

Волоконно-оптическая линия связи

Цифровые системы передачи

Модернизация, телекоммуникационного оборудования в ЗАО "Кузбассэнергосвязь"

Волоконно-оптические системы
