Курсовая работа: Разработка системы автоматизации технологического процесса на примере установки ЭЛОУ-АВТ

Министерство Образования и Науки Республики Казахстан

Атырауский Институт Нефти и Газа

Факультет «Экономики и Информационных систем»

Кафедра: «Информационные системы»

К У Р С О В А Я Р А Б О Т А

На тему: «Разработка системы автоматизации электрообессоливающей установки»

По дисциплине «Системы автоматизированного проектирования»

Выполнил: ст. гр. АУ-05 к\о

Мухамедияров Д.

Проверила: к.т.н.,доцент

Габбасова .Д.

Атырау - 2008

СОДЕРЖАНИЕ

1. Введение.

Основные понятия и определения автоматики.

2. Основной раздел. Электрообессоливающее устройство.

2.1. Процесс обессоливания нефтей.

2.2. Основные виды электрообессоливающих установок.

2.3. Установка ЭЛОУ-АВТ-6.

2.4. Расчет электродегидратора.

3. Заключение.

4. Список литературы


Введение

Автоматизация играет решающую роль при организации промышленного производства по принципу: выпуск заданного количества продукции при минимуме материальных затрат и затрат ручного труда. В особенности актуальной автоматизация становится в отраслях промышленности, конечная продукция которых находит массовый спрос у потребителя и используется практический во всех производственных процессах. Автоматизированные системы управления технологическими процессами (в металлургии, машиностроении, нефтегазовой промышленности и др.) являются высшим этапом комплексной автоматизации и призваны обеспечить существенное увеличение производительности труда, улучшения качества выпускаемой продукции и других технико-экономических показателей производства, а также защиту окружающей среды. Особенностью построения любой АСУ является системный подход ко всей совокупности металлургических, теплотехнических, экологических и управленческих вопросов. Специалист в области разработки АСУТП должен владеть теорией автоматического регулирования и управления, разбираться в конструкциях и основах технологии производственных агрегатов, достаточно свободно ориентироваться в работе ЭВМ, математическом и алгоритмическом обеспечения, уметь правильно применять средства информационной и управляющей техники.

Развитие современного производства идет по пути создания высокоэффективных промышленных установок, сопровождается интенсификацией технологических и производственных процессов и систем управления ими. При этом постепенно был осуществлен переход от ручного управления технологическими процессами к автоматизированным и далее – к полностью автоматическим.

Резкое увеличение добычи нефти при сокращении затрат труда рабочих, а также уменьшении суммы капиталовложений в нефтедобывающую промышленность возможно только при всемерном совершенствовании технологии и техники добычи нефти с привлечением новейших достижений в области автоматизации и телемеханизации. Современное нефтедобывающее предприятие представляет собой сложное многоотраслевое хозяйство, рассредоточенное на обширных площадях и в целом являющееся совокупностью основных и вспо­могательных технологических объектов.

Основные технологические объекты — это объекты непосредст­венной добычи, транспорта и первичной подготовки нефти и газа.

Вспомогательные технологические объекты — это объекты обес­печения нормальной работы основных технологических объектов, т. е. газокомпрессорные и насосные станции, котельные установки, энергохозяйство, водоснабжение, объекты поддержания пластовых давлений и др.

В связи с рассредоточенностью скважин и прочих нефтепро­мысловых объектов на больших площадях, а также непрерывностью и определенной технологической однотипностью работы нефтяных промыслов вместе с необходимостью почти круглосуточного конт­роля за работой нефтедобывающего предприятия вопросы автомати­зации и телемеханизации технологических процессов добычи нефти и попутного газа приобретают очень важное значение.

В настоящее время разработан ряд систем и средств автомати­зации и телемеханизации процессов добычи нефти, которые позво­ляют осуществлять нормальное течение технологических процессов и обеспечивают дистанционный контроль за работой основных и вспомогательных объектов нефтяного промысла в целом.

Для непрерывного рода экономики нашей страны решающее значе­ние имеет непрерывный и быстрый рост производительности тру­да. Одной из главных предпосылок этого роста является комплекс­ная механизация и автоматизация производства — важнейшее направление экономической политики нашего государства.

Под комплексной механизацией и автоматизацией понимают такой производственный процесс, при котором все операции вы­полняются машинами или механизмами, а их управление специ­альными устройствами - автоматами, действующими без непо­средственного участия человека.

Если при механизации работ облегчается физический труд, то автоматизация к тому же освобождает работника от непосредственного управления машинами и механизмами. Она также позво­ляет существенно повысить производительность труда и качество продукции, безопасность работ и культуру производства. Однако стоимость средств автоматизации и. расходы по их наладке и регулированию в ряде случаев могут оказаться достаточно высо­кими. Поэтому автоматизация производственных процессов долж­на применяться только при условии экономической целесообраз­ности, а также для освобождения человека от тяжелого или вредного труда. Предпосылкой для автоматизации производствен­ных процессов является полная механизация всех ручных опера­ций, а также широкое применение контрольно-измерительных при­боров.

Автоматика—отрасль науки и техники об управлении различ­ными процессами и контроле их протекания, осуществляемых без непосредственного участия человека.

Развитие автоматики способствовало в основном современному техническому прогрессу и определило его главные черты.

Факторами развития автоматики явились: необходимость все более расширенного воспроизводства и повышения качества про­дукции, а также потребность в совершенствовании труда человека.

Современное производство характеризуется многообразием связей между отдельными процессами и необходимостью их чет­кой последовательности. Непрерывное и поточное производство, а также высокие скорости протекания отдельных операций вызы­вают необходимость в сокращении времени перехода от одной опе­рации к другой, повышают требования к быстродействию, точности и объективности управления, которое стало практически невыпол­нимым для человека.

Массовое производство высококачественной продукции требует контроля практически на всех операциях технологического про­цесса и при необходимости быстрой перестройки параметров обо­рудования, что, безусловно, не по силам человеку и должно быть осуществлено без его участия.

В этих условиях на помощь человеку в управлении современ­ным производством (получение информации, ее обработка и воз­действие на соответствующие элементы процесса) пришли спе­циальные устройства называемые автоматами. Роль человека при этом сводится только к наблюдению за работой автоматов, их на­ладке и регулированию.

Одним из основных путей повышения эффективности нефтеперерабатывающего производства является создание автоматизированных систем управления технологическими процессами (АСУ ТП) на базе современных средств автоматизации и вычислительной техники. Управление технологическими процессами с использованием автоматических устройств включает в себя решение следующих основных задач: контроль параметров процессов (температуры и давления в аппаратах, состава и качества жидкостей и газов и т.д.); регулирование параметров (поддержание их в заданных значениях); сигнализацию (оповещение, предупреждение) об отклонениях значений параметров за допускаемые пределы; блокировку (запрещение) неправильного включения оборудования; защиту оборудования в аварийных ситуациях (выключение, перевод на безопасный режим). Автоматизация производственных процессов начинается с постановки задачи, определяющей уровень (степень) автоматизации конкретного объекта, например, технологической установки. Этим определяется направление всей дальнейшей работы, ее объем и стоимость затрат, в частности, на приобретение и внедрение средств автоматизации. Важным в решении задачи автоматизации является выбор управляющей системы, т.е. определение степени участия людей в процессе управления, использования автоматических устройств, средств вычислительной техники.

Все эти вопросы решаются на основании тщательного изучения подлежащих автоматизации процессов. Изучаются свойства исходных, промежуточных и готовых продуктов – их взрыво- и пожароопасность, токсичность, физико-химические свойства. Исследуются (или задаются) статические и динамические характеристики технологических аппаратов, определяются классы и категории производственных помещении по взрыво- и пожароопасности. На основании поставленной задачи и исходных данных разрабатывается проект автоматизации. При этом может учитываться опыт автоматизации аналогичных процессов или установок.

В разработке управляющей системы для технологической установки можно выделить следующие основные направления:

1) решение вопроса организации управления. Оно может быть местным или централизованным. Управление работой технологических установок, как правило, централизовано и осуществляется из операторских пунктов. С учетом этого решаются и другие вопросы;

2) выбор контролируемых параметров, что должно обеспечить получение наиболее полной измерительной информации о технологическом процессе, о работе оборудования. Контролю, как правило, подлежат основные параметры процесса – температура. давление, уровень и др. Для возможности оценки технико-экономических показателей работы технологической установки и выполнения учетно-расчетных операций необходимо измерять расход и количество сырья, готового продукта, теплоносителей и т.д. Там, где это возможно, необходимо использовать анализаторы качественных показателей – хроматографы, газоанализаторы, концентратомеры, плотномеры, вискозиметры и др., в том числе анализаторы сточных вод и газовых выбросов в атмосферу;

3) выбор регулируемых параметров и каналов внесения регулирующих воздействий;

4) Выбор параметров сигнализации, блокировки и защиты. Эту часть разрабатывают, исходя из требований безопасного ведения технологического процесса с учетом многих факторов: технологического регламента, инструкций по пуску, ведению и остановку процесса, признаков аварийных ситуаций. При этом должны быть учтены различные действующие указания, нормы, правила, технические условия и т.д., распространяющиеся на данный процесс или технологическую установку.

5) выбор средства автоматизации. Средства автоматизации должны выбираться согласно принятым решениям по контролю, регулированию и сигнализации параметров процесса, а также с учетом обеспечения автоматической защиты и блокировки. При этом должны учитываться следующие основные требования:

а) приборы должны выбираться из числа серийно выпускаемых приборостроительной промышленностью, т.е. согласно действующим номенклатурным справочникам;

б) средства автоматизации должны удовлетворять требованиям безопасной эксплуатации их (например, с учетом взрывоопасности процессов принять приборы с пневматической системой дистанционной передачи, электрические приборы в искробезопасном исполнении и т.д.)

в) по техническим характеристикам приборы и другие средства автоматизации должны выбираться с учетом условий эксплуатации: давления, температуры, физико-химических свойств контролируемой среды.

В нашей стране теоретическим и практическим вопросам авто­матики придается большое значение. Создан ряд научно-исследо­вательских институтов в составе Академии наук РК, разрабатывающих теоретические и прикладные вопросы автоматики, а также институты, конструктор­ские бюро и объединения в составе отраслей промышленности, разрабатывающих прикладные вопросы автоматизации произ­водства.

Поставленные Правительством РК задачи по дальнейшему росту произво­дительности труда, увеличению количества и улучшению качества выпускаемой продукции возможно решить только на основе ши­рокого внедрения автоматики в производственные процессы и внедрить автоматизи­рованные системы в различные сферы хозяйственной деятельности, и в первую очередь в проектирование, управление оборудованием и технологическими процессами. Поднять уровень автоматизации производства примерно в 2 раза. Создавать комплексно-автомати­зированные производства, которые можно быстро и экономично перестраивать.

1.1. Основные понятия и определения автоматики

Формирование автоматики как самостоятельной отрасли науки и техники сопровождалось установлением определенных общепри­нятых понятий. Определенность понятий и их точное понимание имеют важное значение, так как методы и средства автоматики нашли широкое применение в различных отраслях народного хо­зяйства.

Автоматика — отрасль науки и техники об управлении и конт­роле протекания различных процессов, действующих без непосред­ственного участия человека. Более конкретное (узкое) определение автоматики — это совокупность методов и технических средств, исключающих участие человека при выполнении операций кон­кретного процесса.

Автоматизация — процесс, при котором функции управления и контроля осуществляются методами и средствами автоматики. В применении к любому производству автоматизация характери­зуется освобождением человека от непосредственного выполнения функций управления производственными процессами и передачей этих функций автоматическим устройствам. Понятие автоматиза­ции имеет широкое содержание, включающее комплекс техниче­ских, экономических и социальных вопросов. Техническая направ­ленность автоматизации позволяет организовать технологические процессы с такой скоростью, точностью, надежностью и экономич­ностью, которые человек обеспечить не может. Экономическая на­правленность позволяет получить сравнительно быструю окупае­мость первоначальных затрат за счет снижения эксплуатационных расходов и повышения объема и качества выпускаемой продукции, а социальная направленность позволяет изменить характер и улучшить условия труда человека.

По степени автоматизации производства различают частичную, комплексную и полную автоматизацию.

Частичная автоматизация — это автоматическое выполнение отдельных производственных операций, осуществляемое в тех случаях, когда определенные технологические процессы вследст­вие своей сложности или быстродействия невыполнимы для чело­века. Функции человека при частичной автоматизации определя­ются технологическим процессом и сводятся к участию в произ­водственных операциях, контроле и управлении. Частично автоматизируется, как правило, действующее производственное обору­дование, причем наиболее эффективно автоматизировать техноло­гический процесс, который сравнительно легко можно функционально выделить из общего производства.

Комплексная автоматизация — автоматическое выполнение всех основных производственных операций участка, цеха, завода, элек­тростанции и т. д. как единого взаимосвязанного комплекса. Функ­ции человека при комплексной автоматизации ограничиваются контролем и общим управлением. При комплексной автоматизации отдельные автоматические регуляторы и программные устройства должны быть связаны между собой, и образовывать единую систе­му управления.

Полная автоматизация — высшая ступень, при которой автома­тизируются все основные и вспомогательные участки производст­ва, включая систему управления и контроля. Управление и конт­роль автоматизируются с помощью вычислительных машин или специализированных автоматических устройств. Функции человека при полной автоматизации сводятся к наблюдению за работой оборудования и устранению возникающих неисправностей.

При определении степени автоматизации следует учитывать прежде всего экономическую эффективность и техническую целе­сообразность в условиях конкретного производства.

В зависимости от выполняемых функций автоматизация клас­сифицируется на следующие основные виды: управление, контроль, сигнализация, блокировка, защиты и регулирование.

Управление — это совокупность действий, направленных на под­держание функционирования объекта в соответствии с заданной программой, выполняемых на основе определенной информации о значениях параметров управляемого процесса (приведенное опре­деление термина «управление» имеет в основном технический смысл применительно к изучаемому предмету).

Любой процесс управления в каждый момент времени харак­теризуется одним или несколькими показателями, которые отра­жают физическое состояние управляемого объекта (температура, скорость, давление, электрическое напряжение, ток, электромаг­нитное поле и т. д.). Эти показатели в процессе управления долж­ны изменяться по какому-либо закону или оставаться неизменны­ми при изменении внешних условий и режимов работы управляе­мого устройства. Такие показатели называются параметрами управляемого процесса.

С точки зрения автоматизации производства управление раз­деляется на автоматическое и полуавтоматическое.

При автоматическом управлении подача команд на управляе­мый объект осуществляется от специальных устройств либо по заданной программе, либо на основании информации контролируе­мых параметров. При полуавтоматическом управлении контроль работы управляемого объекта и подачи команд осуществляется частично оператором. Полуавтоматическое управление может быть местным или дистанционным. При местном управлении аппараты

управления и контроля размещаются рядом с объектом, при ди­станционном — на любом расстоянии от объекта.

Автоматический контроль — автоматическое получение и обра­ботка информации о значениях контролируемых параметров объекта с целью выявления необходимости управляющего воздей­ствия. Автоматический контроль можно рассматривать как состав­ную часть автоматического управления, так как для протекания процесса по заданной программе необходимо иметь информацию о значениях контролируемых параметров, с тем чтобы оказывать при необходимости управляющее воздействие. Контроль может быть непрерывным и дискретным. Непрерывный контроль — это контроль, при котором контролируемые параметры постоянно со­поставляются с заданными значениями. Дискретный контроль — это контроль, при котором сопоставление параметров осуществля­ется периодически. Контроль также классифицируется на местный и дистанционный. Местный контроль — это контроль, при котором наблюдение за состоянием параметров осуществляется непосред­ственно у объекта, при дистанционном контроле наблюдение за состоянием параметров осуществляется на расстоянии от объекта.

Сигнализация — это преобразование информации о функциони­ровании контролируемого объекта (о значении характерных пара­метров) в условный сигнал, понятный дежурному или обслуживаю­щему персоналу. Сигнализация обычно разделяется на технологи­ческую и аварийную. Технологическая сигнализация извещает пер­сонал о ходе процесса при возможных допустимых отклонениях контролируемых параметров. Извещение может быть в виде све­товых сигналов (загорание или мигание ламп, табло и т. д.), а также сочетанием световых и звуковых сигналов. Аварийная сиг­нализация извещает об отклонениях контролируемых параметров технологического процесса за допустимые пределы и необходи­мость вмешательства персонала. Аварийное извещение должно отличаться от .технологического по своему логическому восприя­тию. Обычно оно выполняется в виде световых и звуковых сиг­налов.

Пример технологической и аварийной сигнализации — это функционирование релейной защиты электрической станции. При заданных значениях напряжения и тока постоянно горящее све­товое табло свидетельствует о нормальном режиме работы высо­ковольтного оборудования. При отклонении напряжения и тока электрической сети за допустимые значения срабатывает релейная защита и световое табло начинает мигать в сопровождении зву­ковых прерывистых сигналов.

Блокировка — это фиксация механизмов, устройств в опреде­ленном состоянии в процессе их работы. Блокировка позволяет сохранить механизм, устройство в фиксированном положении после получения внешнего воздействия. Блокировка повышает безопасность обслуживания и надежность работы оборудования, обеспечивает требуемую последовательность включения механиз­мов, устройств, а также ограничивает перемещение механизмов в пределах рабочей зоны. Примером блокировки может служить устройство высоковольтного выключателя. Механизм блокировки устроен таким образом, что включение выключателя возможно только при закрытой лицевой панели.

Автоматическая защита — это совокупность методов и средств, прекращающих процесс при возникновении отклонений за допу­стимые значения контролируемых параметров. Так, например, при перегрузках или коротких замыканиях в электрических сетях происходит срабатывание определенного вида защиты (тепловой, максимального тока и т. д.) и автоматическое отключение аварий­ных участков. В ряде случаев устройства защиты одновременно выполняют функции управления. Например, для повышения уров­ня бесперебойности электроснабжения защитные устройства с одновременным отключением аварийной цепи автоматически вклю­чают резервные цепи.

Автоматическое регулирование — это автоматическое обеспе­чение заданных значений параметров, определяющих требуемое протекание управляемого процесса в соответствии с установленной программой. Автоматическое регулирование можно рассматривать как составную часть автоматического управления.

Параметры управляемого процесса, подлежащие заданным изменениям или стабилизации, называют регулируемыми пара­метрами.

Устройство, аппарат или изделие, у которых регулируются один или несколько параметров, называют объектом автоматического регулирования .

Устройство, обеспечивающее автоматическое поддержание за­данного значения регулируемого параметра в управляемом объек­те или его изменения по определенному закону, называют регу­лятором.

Совокупность объекта регулирования и автоматического регу­лятора называют системой автоматического регулирования (САР).

В системе автоматического регулирования различают прямую и обратную связь.

Прямая связь — это воздействие каждого предыдущего элемен­та регулятора на последующий.

Обратная связь — воздействие одного из последующих элемен­тов регулятора на предыдущий. Обратная связь бывает положи­тельной, когда направление ее воздействия совпадает с направле­нием воздействия предыдущего элемента на последующий, и отри­цательной в противоположном случае.


Основной раздел

2.1. Процесс обессоливания нефтей

При глубоком обезвоживании некоторых нефтей, в пластовой воде которых содержится мало солей, про­исходит почти полное их удаление. Однако большинство нефтей нуждается в дополнительном обессоливании.

В некоторых случаях для обессоливания используется термо­химический метод, но чаще применяется способ, сочетающий термо­химическое отстаивание с обработкой эмульсии в электрическом поле. Установки последнего типа носят название электрообессоливающих (ЭЛОУ).

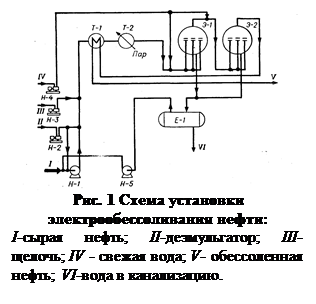

Технологическая схема установки электрообессоливания нефти приводится на рис. 1. Нефть, в которую введены про­мывная вода, деэмульгатор и щелочь, насосом Н-1 прокачивается через теплообменник 7-1 и пароподогреватель Т-2 в электродегидратор первой ступени Э-1. Здесь удаляется основная масса воды и солей (содержание их снижается в 8-10 раз.) На некоторых установках ЭЛОУ перед Э-1 находится термохимическая ступень. Из Э-1 нефть поступает в электродегидратор второй ступени Э-2 для повторной обработки. Перед Э-2 в нефть вновь подается вода. Общий расход воды на обессоливание составляет 10% от обраба­тываемой нефти. На некоторых установках свежая вода подается только на вторую ступень обессоливания, а перед первой ступенью с нефтью смешиваются промывные воды второй ступени. Так удается снизить расход воды на обессоливание вдвое.

Обессоленная нефть из Э-2 проходит через теплообменник Т-1, холодильник и подается в резервуары обессоленной нефти. Вода, отделенная в электродегидраторах, направляется в нефтеотделитель Е-1 для дополнительного отстоя. Уловленная нефть возвращается на прием сырьевого насоса, а вода сбрасывается в промышленную канализацию и передается на очистку.

2.2. Основные виды электрообессоливающих установок

Глав­ным аппаратом установки является электродегидратор - емкость, снабженная электродами, к которым подводится переменный ток высокого напряжения. В эксплуатации на промысловых и завод­ских установках ЭЛОУ находятся электродегидраторы различных конструкций: вертикальные, шаровые и горизонтальные.

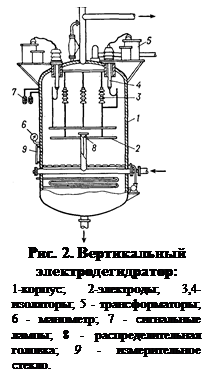

Вертикальный электродегидратор (рис. 2) представляет собой цилиндрический сосуд диаметром 3 м, высотой 5 м и объемом 30 м3 . Внутри находятся электроды - металлические пластины, подвешенные на фарфоровых изоляторах. Ток подается к электро­дам от двух повышающих трансформаторов мощностью по 5 ква (киловольтампер) каждый. Напряжение между электродами от 15 до 33 кв.

Сырье вводится в электродегидратор через вертикальную, вмон­тированную по оси аппарата трубу, которая на половине высоты дегидратора заканчивается распределительной головкой. Головка устроена так, что через ее узкую кольцевую щель эмульсия нефти и воды вводится в виде тонкой веерообразной горизонтальной струи. Обработанная нефть выводится в центре верхнего днища электродегидратора, а отстоявшаяся вода - через нижнее днище.

Недостатком вертикальных электродегидраторов, приведшим к их вытеснению более современными конструкциями, является низкая производительность, недостаточно высокая температура обессоливания. Из-за низкой производительности на установках ЭЛОУ приходилось соединять параллельно 6-12 аппаратов. На мощных электрообессоливающих установках, построенных в 1955-1970 гг., применяются шаровые электродегидраторы емко­стью 600 м3 и диаметром 10,5 м. Производительность такого дегидратора (рис. 3) равна 300-500 м3 /ч. Принцип его действия тот же, что и вертикального аппарата, но вместо одного стояка с рас­пределительной головкой для ввода сырья и одной пары электро­дов в шаровом электродегидраторе их по три.

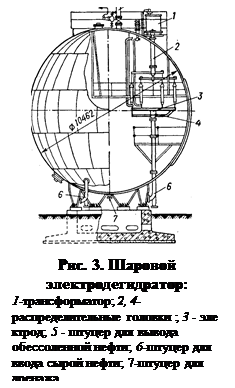

Шаровые дегидраторы имеют в 10-15 раз большую произво­дительность, чем вертикальные, но они громоздки и трудоемки в изготовлении. Кроме того, они не могут эксплуатироваться при высоком давлении. Повышение расчетного давления электродегидратора привело бы к большому перерасходу металла на аппарат.

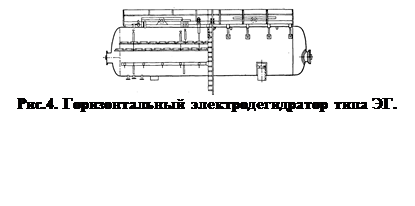

За последние годы в нашей стране и за ее пределами получили распространение горизонтальные электродегидраторы. Конструк­ция такого аппарата, рассчитанного на давление до 18аг и тем­пературу процесса 140-160°С, приведена на рис. 4. Горизонталь­ные электродегидраторы имеют диаметр 3-3,4 н и объем 80 и 160 м3 . Повышение расчетного давления и температуры играет большую роль, так как позволяет проводить глубокое обезвожи­вание и обессоливание трудно обессоливаемых нефтей.

Электроды в горизонтальном электродегидраторе расположены почти посредине аппарата. Они подвешены горизонтально друг над другом. Расстояние между ними составляет 25-40 см.

Ввод сырья в горизонтальный электродегидратор осуществля­ется через расположенный вдоль аппарата горизонтальный маточ­ник. Поступая в аппарат, нефть попадает в слой отстоявшейся воды, а затем - в зону под электродами, в межэлектродное про­странство, и, наконец, в зону над электродами. В верхней части дегидратора располагаются выкидные коллекторы обработанной нефти. Достоинством этой конструкции является большой путь движения нефти и время ее пребывания в аппарате, так как ввод сырья расположен значительно ниже, чем в других электродегидраторах. При этом улучшаются условия отстаивания воды.

Кроме того, в горизонтальном электродегидраторе крупные частицы воды выпадают из нефти еще до попадания в зону силь­ного электрического поля, расположенную в межэлектродном про­странстве. Поэтому в нем можно обрабатывать нефть с большим содержанием воды, не опасаясь чрезмерного увеличения силы тока между электродами.


Сравнение эффективности электродегидраторов различной кон­струкции показывает несомненные преимущества горизонтальных аппаратов. Удельная производительность последних в 2,6 раза больше, чем шаровых, а удельный расход металла - на 25% меньше.

Режим обессоливания. Температура и давление про­цесса обессоливания во многом зависят от конструкции аппарата. Большое значение имеют свойства обессоливаемой нефти. Многие нефти хорошо обессоливаются при 70-90°С. Однако для таких нефтей, как ромашкинская, особенно в тех случаях, когда они поступают с промыслов плохо подготовленными, приходится повы­шать температуру обессоливания до ПО-160°С. Повышение тем­пературы обессоливания увеличивает электрическую проводимость и силу тока, усложняет условия работы изоляторов.

Важное значение имеет равномерная подача в нефть деэмульгатора. Расход деэмульгаторов на ЭЛОУ составляет: НЧК-ог 500 до 5000 а/т, ОЖК-от 20 до 60 а/г. ОП-10 - от 35 до 50 г1т нефти. Деэмульгатор НЧК подается в нефть в чистом виде, а неионогенные деэмульгаторы - в виде 2-5%-ных водных растворов.

В нефть также подается щелочь, которая необходима для созда­ния при обессоливании нейтральной или слабощелочной среды. В такой среде ускоряется процесс деэмульсации, уменьшается сила тока в электродегидраторах и коррозия аппаратуры. Расход щелочи составляет до 50 г/т нефти.

2.3. Установка ЭЛОУ-АВТ-6

Установка ЭЛОУ АВТ-6 проиводительностью 6 млн.т/год осуществляет процессы обезвоживания и обессоливания нефти, ее атмосферно-ваккуумную перегонку и вторичную перегонку бензина. Схема этой установки представлена на рисунке.

Исходная нефть после смешения с деэмульгатором, нагретая в теплообменниках1, четырьмя параллельными потоками проходит через две ступени горизонтальных электродегидраторов 2, где осуществляется обессоливание. Далее нефть после дополнительного нагрева в теплообменниках направляется в отбензинивающую колонну 3. Тепло вниз этой колонны подводится горячей струей XV, циркулирующей через печь 4.

Частично отбензиненная нефть XIV из колонны 3 после нагрева в печи 4 направляется в основную колонну 5,где осуществляется ректификация с получением паров бензина сверху колонны, трех боковых дистиллятов VIII,IX и X из отпарных колонн 6 и мазута XVI снизу колонны. Овод тепла в колонне осуществляется верхним испаряющим орошением и двумя промежуточными циркуляционными орошениями. Смесь бензиновых фракций XVIII из колонн 3 и 5 направляется на стабилизацию в колонну 8, где сверху отбираются легкие головные фракции (жидкая головка), а снизу- стабильный бензин XIX.Последний в колоннах 9 подвергается вторичной перегонке с получением узких фракций, используемых в качестве сырья для каталитического риформинга. Тепло вниз стабилизатора 8 и колонн вторичной перегонки 9 подводится циркулирующими флегмами XV, нагреваемыми в печи 14.

Мазут XVI из основной колонны 5 в атмосферной секции насосом подается в вакуумную печь 15, откуда с температурой 420 С направляется в вакуумную колонну 10. В нижнюю часть этой колонны подается перегретый водяной пар XVII. Сверху колонны водяной пар вместе с газообразными продуктами разложения поступает в поверхностные конденсаторы 11, откуда газы разложения отсасываются трехступенчатыми пароэжекторными вакуумными насосами. Остаточное давление в колонне 50 мм рт. Ст Боковым погоном вакуумной колонны служат фракции XI и XII, которые насосом через теплообменник и холодильник направляются в емкости. В трех сечениях вакуумной колонны организовано промежуточное циркуляционное орошение. Гудрон XIII снизу вакуумной колонны откачивается насосом через теплообменник 1 и холодильник в резервуары.

Аппаратура и оборудование АВТ-6 занимают площадку 265х130м, или 3.4га. В здании размещены подстанция, насосная для перекачки воды и компрессорная. Блок ректификационной аппаратуры примыкает к одноярусному железобетонному постаменту, на котором, как и на установке АТ-6, установлена конденсационно-холодильная аппаратура и промежуточные емкости. Под первым ярусом постамента расположены насосы технологического назначения для перекачки нефтепродуктов. В качестве огневых нагревателей мазута, нефти и циркулирующей флегмы применены многосекционные печи общей тепловой мощностью около 160 млн.ккал/ч с прямым сводом, горизонтальным расположением радианных труб двустороннего облучения и нижней конвекционной шахтой. Печи потребляют жидкое топливо, сжигаемое в форсунках с воздушным распылом. Предусмотрена возможность использования в качестве топлива газа. Ниже приведены технико-экономические показатели установок АВТ различной производительности ( на 1т.нефти.):

Производительность, млн. т/год 1 2 3 6
Топливо жидкое, кг 38,5 30,7 32,4 27,7
Электроэнергия, квт.ч 2,62 2,26 5,68 3,97
Вода, м3 21,7 15,5 8,51 4,47
Пар водяной(со стороны),млн. ккал 0,11 0,09 0,008 -
Эксплуатационные расходы,руб/год 1,0 0,79 0,63 0,44
Капитальные затраты, руб 1,76 1,30 1,24 1,05
Расход металла на аппаратуру, кг 1,86 1,64 1,26 0,58
Производительность труда на 1 раб.,тыс.т 33,6 66,7 75,0 66,7
Краткая характеристика технологического оборудования

Печи трубчатые факельные

Теплопроизводительность печей:30.3, 38.52, 20.85, 29.66 млн.ккал/ч

Предназначены для нагрева сырья до температуры испарения требуемых фракций при переходе нагретого сырья в ректификационную колонну

Колонна предварительного испарения

Диаметр-5000мм; высота-32500мм; расчетное давление-8кг/см;

расчетная температура-240/360C; 24 тарелки клапанные,2-х поточные-10шт, 4-х ппоточные-14шт;

материал FG36TxTCr13

Вакуумная колонна

Высота-33600ммм; Dч-4500мм,Dс-9000; Dф-3000мм;

Расчетное давление-40 мм. рт.ст; расчетная температура-400С;

Материал- FG36T/12

Атмосферная колонна

Длина-5000мм; высота-52500мм; расчетное давление-6 мм.рт. ст;

Расчетная температура-290-400С; 50 тарелок 2-х поточные клапанные;

Материал- FG36TxCr13

2.4. Расчет электродегидратора

В основе расчета элетродегидратора лежит выражение определяющее скорость движения капель в электрическом поле

, где

x - электрическая постоянная определяющая заряд движущейся капли; Е – градиент электрического поля, В/м; Dп – диэлектрическая проницаемость среды; n - кинематическая вязкость, м2 /с.

Для лучшего отстаивания нефти в эмульсию нефть-вода добавляют деэмульгатор, который способствует более быстрому укрупнению капель и, тем самым ускоряет процесс отстаивания. На УПН «Быстринскнефть» используется дипроксамин, как импортного, так и российского производства. Количество ПАВ рассчитывают по следующей формуле [8, с. 148]

, где

Предельную концентрацию молекул ПАВ определяют на основе уравнения Лэнгмюра [8, с. 117]

, где

с0 – начальная концентрация осаждаемого вещества (вода); a - постоянная Лэнгмюра.

Величину Г находят по уравнению Гиббса [8, с. 86]

, где

R – удельная газовая постоянная, Дж/(кг×К); Т – температура; Ds/Dс – градиент изменения поверхностного натяжения на изменение концентрации реагента. Постоянная Лэнгмюра a, определяется по изотерме поверхностного натяжения (пример расчета изотермы даны в работе [8, с. 84]) или по формуле

, где

d - толщина поверхностного слоя, м; W – работа адсорбции, Дж/кг; R0 – удельная газовая постоянная; Т – температура.

Величину Гm можно найти по формуле

, где

Sm – поперечное сечение частицы ПАВ, м2 .

Коэффициент распределения вещества равен

, где

N0 – мольная доля ПАВ; Nв – мольная доля воды.

Следующие величины обозначают

Sl – поперечное сечение капель эмульсии, м2 ; cl – предельная концентрация эмульсии; Vнепр – объем в котором идет непрерывный процесс деэмулгирования; Vдист – объем дисперсной среды.

Процесс электрообезвоживания и обессоливания существует уже не один десяток лет, и все основные аппараты стандартизованы. Если еще учесть то, что в имеющейся литературе отсутствуют данные по расчету различных коэффициентов, необходимых для расчета электродегидратора. Условно принимаем элетродегидратор, как стандартизованный аппарат.

В таб. 1 приведены характеристики дегидраторов горизонтального типа в основном используемы в Казахстане.

Характеристики горизонтальных электродегидраторов.

Таблица 1

Показатель
Емкость, м3 80 100 160 190
Диаметр, м 3 3 3,4 3,4
Длина, м 11,6 14,2 17,6 21,0
Производительность, кг/ч 68500 91300 114100 350700

Для обоснования выбора именно горизонтального электродегидратора приведена таб. 2. и таб. 3. Можно с уверенностью сказать, что горизонтальный дегидратор легче и дешевле стоит, а по производительности не отстает от своих конкурентов.

Сравнительные показатели работы ЭГ.

Таблица 2

Показатель Вертикальный Шаровой Горизонтальный Горизонтальный-цилиндрический
Сечение в месте установки электрода, м2 8,14 98 33,2 33,2
Площадь электродов, м2 6,6 31,2 29,8 19,6
Для сечения аппарата зона электродов, % 81,0 52,5 90,0 59,0
Время пребывания, с:
в межэлектродном пространстве 0,023 0,008 0,084 0,023
в аппарате 0,163 - 0,013 0,013
Скорость подачи нефти, м/ч - 10-15 3-3,4 3-3,4

Показатели работы электродегидраторов различных типов. Таблица 3

Наименование величины Вертикальный Шаровой Горизонтальный
Производительность, м3 25 400 200
Объем, м3 30 600 160
Сечение, м2 7 86 60
Линейная скорость, м/ч 4,3 7 2,7
Размеры, м:
диаметр 3 10,5 3,4
длина (высота) 5 - 17,6
Рабочее давление, МПа 0,4 0,7 1,0
Масса аппарата, кг - 1×105 0,37×105

Все основные параметры работы электродегидратора принимаются следующие [9]:

· производительность по жидкости 350 кг/час;

· рабочее давление 0,8 МПа;

· расход реагента-деэмульгатора (дипроксамин), 20-25 г/т;

· оптимальную температуру нагрева нефти, 45-50°С;

· ток внешней фазы электродегидратора 240А.

Основные размеры электродегидратора:

· длина области отстаивания 21000 мм;

· общая длина аппарата 23720 мм;

· внутренний диаметр 3400 мм;

· толщина стенки 46 мм;

· ввод сырья Æ300 мм;

· вывод нефти Æ250´2;

· вывод соленой воды Æ200´1;

· удаление шлама Æ300´3;

· откачка нефти Æ150´1;


3. Заключение.

В заключение курсового проекта можно сказать, что в процессе его создания были выполнены следующие цели:

· изложены основные концепции появления и развития добычи подготовки нефти;

· изложены основные понятия об автоматике в целом и автоматизации технологических процессов в нефтегазовой отрасли в частности;

· изложены основные принципы разделения эмульсии нефть-вода;

· приведена и описана основная аппаратура, используемая для обезвоживания нефти;

· приведена технологическая схема электрообессоливающей установки Атырауского НПЗ;

· изображен принцип расчета электродегидратора и приняты его основные размеры;

Все эти цели достигнуты с положительным результатом. За время проделывания курсовой работы овладели новыми знаниями в области первичной подготовки нефти, и получили навыки при разработке схемы автоматизации технологических процессов.


4. Список использованной литературы

1. Левинтер М.Е., Ахметов С.А. Глубокая переработка нефти. М., 1992.

2. http://www.ngfr.ru/

3. Эрих В.Н., Расина М.Г., Рудин М.Г. "Химия и технология нефти и газа". Ленинград, "Химия", 1972.

4. Скобло А.И., Трегубова И.А., Егоров Н.Н. "Процессы и аппараты, нефтеперерабатывающей и нефтехимической промышленности". Москва, Государственное научно-техническое изд., 1962.

5. Нестеров И.И., Рябухин Г.Е. "Тайны нефтяной колыбели". Свердловск, Средне-Уральское книжное издательство, 1984.

6. Судо М. М. "Нефть и горючие газы в современном мире". Москва, Недра, 1984.

7. Рабинович Г. П., Рябых П.М., Хохряков П.А., под ред. Судакова Е.Н. «Расчеты основных процессов и аппаратов нефтепереработки». Справочник. Москва, «Химия», 1979.

8. Дриацкая З.В., Мхчиян М.А., Жмыхова Н.М. и другие «Нефти СССР. Том 4». Москва, «Химия», 1974.

9. Рабинович В.А., Хавин З.Я. «Краткий химический справочник». Санкт-Петербург, «Химия», 1994.

10. Под ред. Е.Г. Дудникова. Автоматическое управление в химической промышленности: Учебник для ВУЗов. - М.: Химия, 1987. 168 с., ил.

11. Стефани Е.П. Основы построения АСУ ТП: - М.: Энергия,1982. -352 с, ил.

12. Т. П.Сериков, Б.Б.Оразбаев, К.М.Джигитчеева. Технологические схемы переработки нефти и газа в Казахстане: - Москва, 1994.

Похожие рефераты:

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Подготовки добываемой газо-водонефтяной эмульсии

Расчет тарельчатой ректификационной колонны для разделения бинарной углеводородной смеси бензол-толуол

Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Мероприятия по интенсификации добычи нефти на Мишкинском нефтяном месторождении

Первичная подготовка нефти

Проектирование адиабатной выпарной установки термического обессоливания воды

Отчет о практике специальности Разработка и эксплуатация нефтегазовых месторождений

Прогнозирование, предупреждение и ликвидация чрезвычайных ситуаций на Туймазинском газоперерабатывающем заводе

Разработка системы автоматического контроля технологических параметров газоперекачивающего агрегата

Проект разбуривания участка в районе деятельности БП "ТЮМЕНБУРГАЗ"

Парогазовые установки

Реконструкция теплообменника в цехе N2 ЗАО "Каустик" с целью повышения эффективности

Универсальная система управления маслонапорной установкой гидроэлектростанции

Модернизация электроснабжения системы электропривода подъемной установки ствола СС-3 рудника "Таймырский"

Буровые установки глубокого бурения
