Курсовая работа: Разработка системы автоматического управления положением объекта

КУРСОВАЯ РАБОТА

"Разработка системы автоматического управления положением объекта"

Пенза, 2010


Введение

Автоматическое управление различными техническими объектами является одним из самых прогрессивных направлений в развитии техники. При автоматическом регулировании задача поддержания постоянства регулируемой величины или изменения её по какому-либо закону должна выполняться без непосредственного участия человека. Устройство, освобождающее человека от выполнения функций регулирования, называемое регулятором в совокупности с объектом управления называется системой автоматического управления (САУ). Все САУ по принципу действия можно разделить на 3 группы: разомкнутые системы (регулирующее воздействие определяется лишь информацией о цели управления, которая заключена в задающем воздействии), САУ, действующие по принципу регулирования по отклонению (регулирующее воздействие определяется не только информацией о цели управления, заключенной в задающем воздействии, но и на основе информации о результатах регулирования), системы, сочетающие принцип регулирования по отклонению и по возмущению (регулирующее воздействие определяется информацией о цели управления, заключенной в задающем воздействии, действительным значением регулируемой величины и информацией о возмущающем воздействии).

САУ, действующие по принципу регулирования по отклонению, являются в настоящее время самым распространённым классом автоматических систем. Такие системы находят широкое применение для автоматического регулирования различных физических величин в объектах, относящихся к различным отраслям техники (регулирование напряжения и частоты источников питания, давления и температуры в герметичной камере, курса и высоты полёта самолёта). В данной работе разрабатывается следящая система, которая также действует по принципу регулирования по отклонению, что существенно повышает точность ее регулирования.

Разработка системы будет проходит в несколько этапов:

– первая часть курсового проекта будет посвящена выбору и расчету основных элементов нестабилизированной системы,

– вторая часть анализу устойчивости системы и синтезу корректирующего устройства, обеспечивающего требуемые качественные показатели,

– последняя часть разработке и описанию схемы электрической принципиальной.

нестабилизированный система управление корректирующий


1. Статический расчет системы

1.1 Составление функциональной схемы системы

Из данных технического задания видно, что объект управления вращается с угловой скоростью и угловым ускорением , следовательно, для приведения его во вращение необходим исполнительный элемент, который будет передавать вращающий момент к объекту управления. В качестве исполнительных элементов в системах автоматического управления, как правило, применяются электродвигатели постоянного и переменного тока.

Электродвигатель будет передавать вращающий момент к объекту управления через редуктор. Для определения сигнала рассогласования необходимо включить в схему элемент сравнения, а для усиления сигнала рассогласования до величины, обеспечивающей нормальную работу электродвигателя, необходимо включить в схему усилительно-преобразовательный элемент. Таким образом, предварительная функциональная схема следящей системы может быть представлена, как показано на рисунке 1.

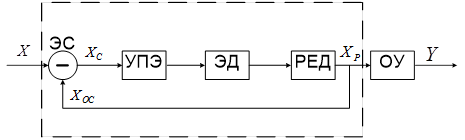

Рисунок 1

ЭС – элемент сравнения;

УПЭ – усилительно-преобразовательный элемент;

ЭД – электродвигатель;

РЕД – понижающий редуктор;

ОУ – объект управления;

X – задающее (управляющее) воздействие;

XОС – сигнал обратной связи;

XС – сигнал рассогласования;

XР – регулирующее воздействие;

Область, обведенная пунктиром на рисунке 1 – является управляющей частью системы (регулятором);

Y – регулируемая величина.

1.2 Выбор основных элементов системы

1.2.1 Выбор исполнительного электродвигателя

В большинстве автоматических систем управление потоками сырья и энергии осуществляется с помощью регулирующих органов, приводимых в движение электродвигателями постоянного и переменного тока. Выбор электродвигателя определяется мощностью, необходимой для перемещения регулирующего органа или объекта управления, а также перечнем разрешенных источников питания.

В общем случае механическая нагрузка на оси регулирующего органа (оси нагрузки) характеризуется моментом трения , моментом инерции , частотой вращения , угловым ускорением . Обычно вал двигателя соединяется с нагрузкой через понижающий редуктор с передаточным числом , тогда требуемая мощность электродвигателя для перемещения объекта управления рассчитаем:

(1)


где – КПД редуктора из диапазона (0,7.. 0,9).

По справочным данным, помещенным в /1/, выбираем двигатель постоянного тока с параллельным возбуждением СЛ-521 мощностью 77 Вт, технические данные которого приведены в таблице 1.

Таблица 1

Мощность на валу, Вт 77
Напряжение, В 110
Ток якоря, А 1,2
Ток обмотки возбуждения, А 0,13
Вращающий момент, Нм 2450∙10-4
Пусковой момент, Н∙м 0,65
Номинальная частота вращения, 314
Момент инерции, кг∙м2 16,7∙10-5
Сопротивление обмотки якоря, Ом 8,5
Сопротивление обмотки возбуждения, Ом 820
Статический момент трения, Н∙м 343,35∙10-4
Индуктивность обмотки якоря, Гн 58∙10-3

Так как двигатель маломощный, то момент инерции двигателя совместно с редуктором возьмем равным

Пусковой ток якоря связан с его номинальным током соотношением

Приняв , определим сопротивление в цепи якоря


Ом

Добавочное сопротивление в цепи якоря определяется следующим образом

Ом

Передаточное число редуктора определим по формуле

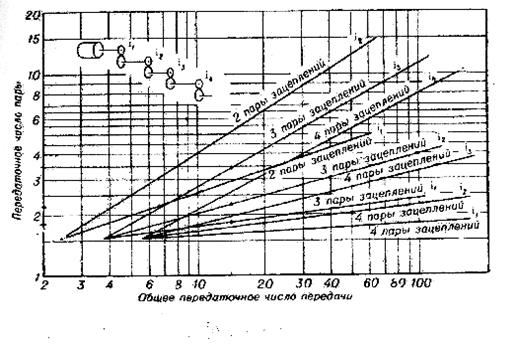

Выберем число пар зацеплений редуктора. Так как , что больше 3, но меньше 10, то примем . Пользуясь номограммой (рисунок 2) для определения передаточного числа каждой пары, находим

Рисунок 2

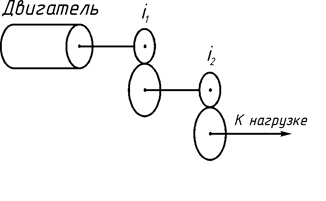

Схема редуктора представлена на рисунке 3:

Рисунок 3

Подсчитаем коэффициенты и ,

где – конструктивная постоянная вращающего момента двигателя,

– конструктивная постоянная противоэдс якоря.

Конструктивная постоянная может быть вычислена по номинальным паспортным данным двигателя:

Коэффициент в зависимости от выбора единицы измерения вращающего момента и частоты вращения, связан с коэффициентом . В частности в системе СИ они равны.

Номинальный момент двигателя


Пусковой момент двигателя

Для проверки двигателя по вращающему моменту определим

Так как , то условие выполняется.

Проверка двигателя по максимальной частоте вращения дает

,

где - максимальная частота вращения двигателя необходимая для заданной системы,

– угловая скорость нагрузки, заданная в ТЗ.

,

где – максимально возможная частота вращения двигателя

Так как , то условие выполняется.

Проверка двигателя на способность развивать ускорение дает

,


где – максимальное угловое ускорение двигателя с редуктором

Так как , т.е.11470, то условие выполняется.

Определим параметры двигателя, необходимые для составления его передаточной функции.

Коэффициент передачи:

Коэффициент внутреннего демпфирования:

Электромеханическая постоянная времени с учетом нагрузки:

Электромагнитная постоянная времени:

Передаточная функция двигателя будет иметь вид:

.


Для удобства построения логарифмических характеристик это выражение следует привести к виду:

,

где

, тогда

1.2.2 Выбор элемента сравнения

В следящих системах, предназначенных для отработки угла поворота, в качестве элементов сравнения часто применяются схемы на сельсинах и вращающихся трансформаторах. Элемент сравнения осуществляет сравнение заданного значения регулируемой величины с действительным значением. Помимо выделения сигнала рассогласования сравнивающий элемент выполняет функции преобразования входных сигналов к виду, удобному для дальнейшего применения в системе. Основным критерием при выборе элемента сравнения является его максимальная статическая погрешность. Общая погрешность элемента сравнения не должна превышать 0,3…0,5 от .

Т.к. заданная ошибка достаточно велика, то в качестве элементов сравнения были выбраны сельсины. Датчик рассогласования выполнен в виде одноканальной схемы на сельсинах, работающих в трансформаторном режиме. Схема элемента сравнения представлена на рисунке 4.


Рисунок 4

СД – сельсин-датчик,

СП – сельсин-приёмник.

Ошибка покоя и , т.е.

Частота вращения вала:

По частоте вращения вала и по ошибке следования выбираем сельсины СС-405ТВ, технические данные которых приведены в таблице 2. Выбираем первый класс точности.

Таблица 2

Назначение СД СПТ
Напряжение возбуждения, В 110 110
Частота напряжения возбуждения, Гц 50 50
Потребляемый ток, А 0,13 0,13
Максимальное напряжение синхронизации, В 51 51
Асимметрия нулевых положений ротора, угл. мин 15 15
Максимальная частота вращения вала, 500 500
Момент статического трения,

Общая погрешность элемента сравнения . Таким образом, условие выполняется, следовательно, сельсины были выбраны правильно.

При малых углах рассогласования коэффициент преобразования схемы на сельсинах приблизительно равен максимальному напряжению синхронизации:

1.2.3 Определение коэффициента передачи разомкнутой системы

При расчете следящей системы методом эквивалентного синусоидального режима коэффициент передачи разомкнутой системы определяется из условия обеспечения заданных среднеквадратичных значений погрешности следования и погрешности покоя. Коэффициент передачи разомкнутой системы связан с коэффициентами передачи отдельных устройств соотношением:

,

где – коэффициент усиления усилительного устройства.

Погрешность от люфта в зацеплениях редуктора:

Погрешность от неточности элемента сравнения:

Погрешность на входе усилителя:

Ошибка покоя:

Находим значение моментной погрешности:

Коэффициент передачи разомкнутой системы:

Коэффициент усиления усилителя:

1.2.4 Выбор усилительного устройства

Методика выбора усилительного устройства взята из /2/.

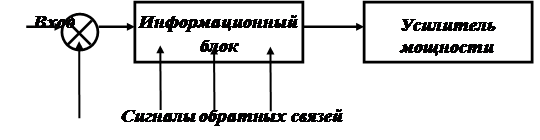

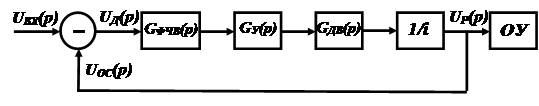

Структурная схема преобразования электрических сигналов в прямой цепи системы управления включает в себя два блока: информационный и силовой, который представляет собой усилитель мощности (рисунок 5).


Рисунок 5

Информационный блок предназначен для сбора и обработки информации о состоянии и функционировании системы управления и формирования управляющих сигналов. К блоку подходят сигнал рассогласования системы, сформированный из входного сигнала и сигнала основной обратной связи, а также сигналы местных обратных связей. Информационный блок содержит усилители, ограничители, логические устройства, демодуляторы, фильтры, сумматоры сигналов местных обратных связей, корректирующие устройства. В нашем случае информационный блок содержит фазочувствительный выпрямитель.

В свою очередь силовой блок может представлять собой усилитель мощности, работающий в линейном режиме, или импульсный усилитель мощности. Гораздо большее распространение в системах управления получили импульсные усилители мощности (ИУМ). Они используются в устройствах автоматики для регулирования большой электрической мощности при управлении исполнительными устройствами систем управления. ИУМ, выполненный на управляемых ключах, обеспечивает передачу энергии от источника питания к нагрузке. Структурная схема ИУМ представлена на рисунке 6.


Рисунок 6

Импульсный модулятор преобразует непрерывный сигнал в импульсный. В случае использования силовых транзисторных ключей применяется чаще всего широтно-импульсный модулятор.

Формирователь импульсов (ФИУ) представляет собой предварительный усилитель мощности, обеспечивающий переключение ключей, однако этим не исчерпываются его функции. Здесь импульсы формируются не только по амплитуде, но и по форме, выполняются интеллектуальные функции по диагностике блока силовых ключей и их защите. Кроме того, в этом устройстве осуществляется гальваническая развязка маломощной и силовой частей системы управления.

Блок силовых ключей может содержать один или более ключей в зависимости от выбранной схемы включения исполнительного элемента (полумостовая и мостовая).

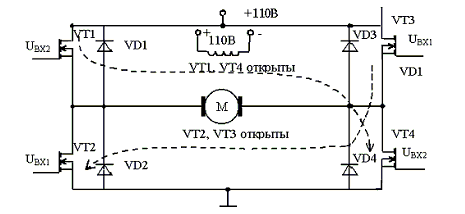

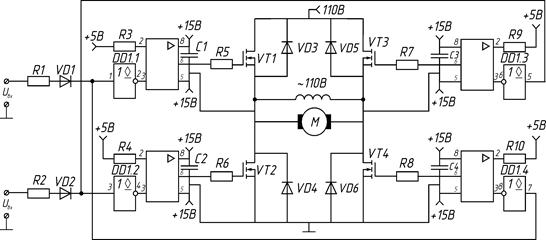

В нашем случае для управления двигателем постоянного тока с учетом реверса используется мостовая схема включения, изображенная на рисунке 7:

Рисунок 7

Мостовая схема включения двигателя постоянного тока содержит один источник питания и четыре ключа. Ключи открываются попарно: VT1 и VT4, VT2 и VT3. При этом ток через двигатель течет, то в одном, то в другом направлении. Диоды VD1-VD4 осуществляют шунтирование нагрузки на интервале выключенного состояния ключа.

Электродвигатель представляет собой RL – нагрузку. Будем полагать, что постоянная времени RL – нагрузки существенно больше периода коммутации транзистора . Это позволяет считать изменения тока индуктивности практически линейными, а сами эти изменения существенно меньшими среднего значения тока в нагрузке. Напряжение на нагрузке при этом имеет прямоугольную форму. Регулирование мощности осуществляется с помощью регулирования относительной длительности выходных импульсов, то есть изменением коэффициента заполнения .

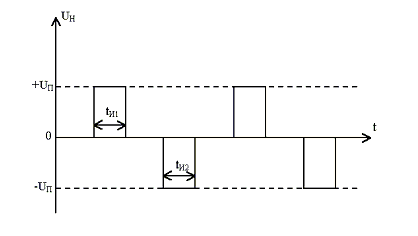

В третьем импульсном режиме питание нагрузки осуществляется прямоугольным переменным напряжением. В этом случае существуют интервалы, на которых напряжение в нагрузке равно нулю. На рисунке 8 показаны временные диаграммы напряжения нагрузки.

Рисунок 8

Данный режим имеет практическое значение при и , то есть для случая, когда постоянная составляющая напряжения нагрузки равна нулю. При этом осуществляется регулирование мощности первой выходного напряжения. Разложив в ряд напряжение, форма которого показана на рисунке 5, получим выражение первой гармоники выходного напряжения:

,

где .

В третьем ИР частота первой гармоники напряжения и тока в нагрузке равна частоте следования импульсов питающего напряжения.

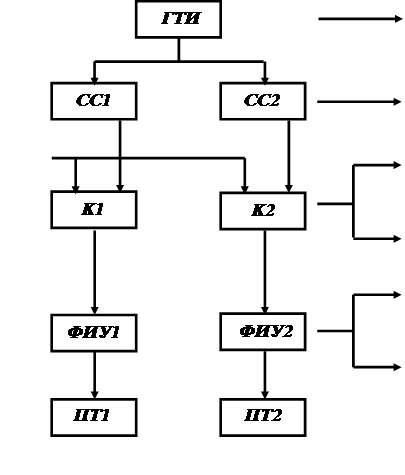

Рассмотрим более подробно структурную схему, показанную на рисунке 5. Дальнейший расчет ШИП на полевых транзисторах проводится по блокам, согласно структурной схеме и временным диаграммам работы широтно-импульсного преобразователя с ключами на полевых транзисторах для реализации третьего ИР управления двигателем постоянного тока, представленной на рисунке 9.

ГТИ – генератор треугольных импульсов; CC1, СС2 – схемы сдвига; К1, К2 – компаратор; ФИУ1, ФИУ2 – формирователь импульсов управления; ПТ1, ПТ2 – полевой транзистор

Рисунок 9

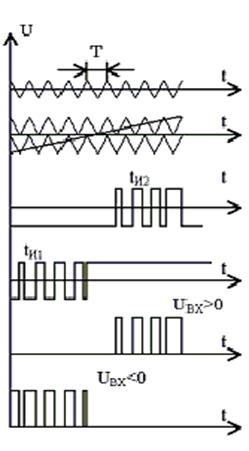

ГТИ формирует треугольные импульсы заданной частоты и амплитуды. Первая схема сдвига уровней СС1 осуществляет сдвиг выходного сигнала вверх на , равный в нашем случае 2 В. Вторая схема сдвига уровней СС2 осуществляет сдвиг выходного сигнала вниз на . На неинвертирующий вход компараторов К1, К2 подается входной сигнал, равный 0,68 В. После компараторов сигнал обладает некоторым отрицательным значением. Чтобы эту часть исключить, а также для окончательного формирования импульсов, сигнал подают на формирователь импульсов управления. После чего сигналы поступают на затворы полевых транзисторов.

Блок №1: Генератор треугольного напряжения

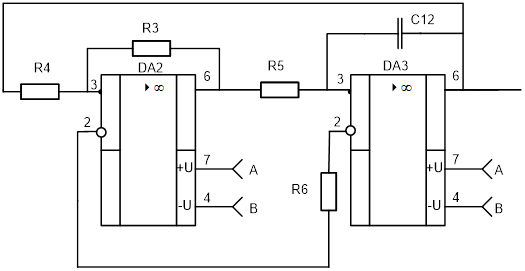

Схема генератора треугольного напряжения представлена на рисунке 10:

Рисунок 10

Генератор состоит из неинвертирующего триггера DA2 и инвертора DA3, который интегрирует постоянное напряжение триггера. Когда выходное напряжение интегратора достигает порога срабатывания триггера, то выходное напряжение последнего изменяет полярность и конденсатор начинает перезаряжаться, пока не достигнет другого порога срабатывания триггера противоположного знака.

Амплитуда выходного напряжения зависит от порога срабатывания триггера:

, (2)

где – это напряжение насыщения операционного усилителя. Период колебаний равен удвоенному времени, в течение которого выходное напряжение интегратора изменится от до :

(3)

Используя формулу (3) для расчёта периода колебаний, можно рассчитать частоту сигнала, идущего с генератора.

При этом учитывается, что частота с генератора должна не менее чем в 10 раз превышать частоту входного сигнала:

Т.к. частота входного сигнала 50 Гц, то частота с генератора должна быть 500 Гц. Следовательно, период колебаний равен с. Напряжение срабатывания В. Амплитуда выходного напряжения должна быть равна В. Выберем элементную базу для генератора:

Пусть кОм, тогда по формуле (2)

кОм

Пусть Ф, тогда по формуле (3) кОм.

Выбирается резистор с номинальным сопротивлением 3,3 кОм.

Генератор выберем на микросхеме К140УД7, справочные данные которой приведены в таблице 3

Таблица 3

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA2 К140УД7 5–20 3 11

Справочные данные на выбранный конденсатор приведены в таблице 4.

Таблица 4

Обозначение Тип Емкость, мкФ Отклонение, % Номинальное напряжение, В
С12 К73–11 5,1 20 10

Справочные данные на резисторы приведены в таблице 5.

Таблица 5

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R4 С2–33H 1 5 0,125
R3 C2–33H 33 5 0,125
R5 С2–33H 3,3 5 0,125
R6 C2–33H 1 5 0,125

Блок 2: Повторитель напряжения.

Нагрузка оказывает влияние на сигнал, идущий с генератора, вызывая смещение. Во избежание этого после генератора треугольных импульсов ставят повторитель напряжения (рисунок 11).

Выходной сигнал с повторителя напряжения будет аналогичен выходному сигналу с генератора.

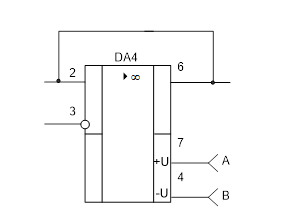

Повторитель выберем на микросхеме К140УД7, справочные данные которой приведены в таблице 6.


Рисунок 11

Таблица 6

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA11 К140УД7 5–20 3 11

Блок №3: Схема сдвига уровня

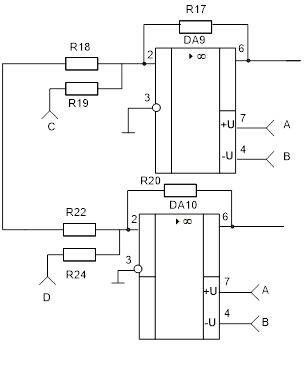

Схема сдвига уровня выходного сигнала представлена на рисунке 12.

Рисунок 12


Для расчета данной схемы нам понадобится значение сигнала, который подается на неинвертирующий вход компаратора (Блок №5) с сельсинов. Найдем его значение. Т.к. сигнал с сельсинов равен 51 В (это приходится на 900 ), тогда, если учесть, что ошибка следования равна 1,20 , то входной сигнал будет равен В.

Рассчитаем коэффициент заполнения .

, (4)

где – длительность импульса, равная

- период, равный

f – частота напряжения возбуждения сельсинов, равная 50 Гц,

,

где U1 – напряжение снимаемое после схемы сдвига, численно равное

с

Подставив все значения в (4), получим:

На компаратор приходит два сигнала. На неинвертирующий вход компаратора подают входной сигнал , равный 0,68 В. Сигнал, идущий на инвертирующий вход компаратора необходимо «раскачать» до величины максимального значения входного сигнала и сместить одним суммирующим усилителем в положительную область, а другим в отрицательную. Вот для этого нам и нужна схема сдвига уровня. Схема основана на суммирующем усилителе, для которого организуется смещение от источника постоянного напряжения U = 2 В. Выходное напряжение суммирующего усилителя определяется по формуле:

,

где – напряжение, подаваемое на первый вход суммирующего усилителя с выхода повторителя напряжения,

- напряжение, подаваемое на второй вход суммирующего усилителя от источника постоянного напряжения,

- коэффициент усиления напряжения с первого входа,

- коэффициент усиления напряжения со второго входа.

В нашем случае , , а на выходе мы должны получить . Примем значение первого коэффициента усиления , после этого найдем значение из выражения . Подставив значения, получим: .

Рассчитаем значения резисторов по формулам:


Примем значение резистора КОм, тогда КОм, а КОм. Значения резисторов и равны значениям резисторов и соответственно.

Усилители выберем на микросхемах К140УД7, справочные данные которых приведены в таблице 7.

Таблица 7

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA9 К140УД7 5–20 3 11
DA10 К140УД7 5–20 3 11

Справочные данные на резисторы приведены в таблице 8:

Таблица 8

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R17 С2–33H 4,3 5 0,125
R18 C2–33H 4,3 5 0,125
R19 С2–33H 22 5 0,125
R22 C2–33H 4,3 5 0,125
R24 C2–33H 22 5 0,125
R20 С2–33H 4,3 5 0,125

Блок №4: Фазочувствительный выпрямитель

Для того чтобы извлечь низкочастотный сигнал из модулированного колебания нельзя воспользоваться фильтрами, так как низкочастотный сигнал входит в состав модулированного колебания не как слагаемое, а как сомножитель. Нелинейное преобразование модулированного колебания, используемое для получения низкочастотного сигнала, реализуется в демодуляторах. В системах управления в качестве демодуляторов применяются выпрямители, у которых полярность выходного напряжения должна зависеть от фазы, а величина от амплитуды входного напряжения. Такие демодуляторы называются фазочувствительными выпрямителями (ФЧВ). ФЧВ представляет собой управляемый двухполупериодный выпрямитель, схема которого представлена на рисунке 13.

Рисунок 13

ФЧВ имеют два входа: сигнальный и управляющий (коммутирующий). Если на сигнальный вход подано гармоническое переменное напряжение , а на управляющий – напряжение той же частоты , то напряжение на выходе выпрямителя определяется соотношением:

где – постоянный коэффициент;

- фазовый сдвиг между напряжениями и .

Рисунок 14


На первой временной диаграмме показан входной амплитудно-модулированный сигнал. Огибающая показана пунктиром. На второй временной диаграмме показан выходной сигнал ФЧВ, представляющий собой выпрямленное напряжение, меняющее полярность при смене фазы входного сигнала на 180 градусов. Ключ работает синхронно с входным сигналом. Если возникает фазовый сдвиг между входным сигналом и сигналом управления ключом, то среднее значение выпрямленного сигнала уменьшается. При сдвиге на 90 градусов среднее значение становится равным нулю.

Состояние ключа определяет работу схемы. Рассмотрим два варианта:

1. Ключ замкнут. На не инвертирующем входе усилителя формируется ноль, при этом ток через резистор отсутствует. Схема работает как инвертирующий усилитель. Выходной сигнал определяется по формуле:

2. Ключ разомкнут. Сигнал идёт на не инвертирующий вход. При этом напряжение . Через резистор тока нет, и усилитель работает как неинвертирующий.

Для того чтобы коэффициенты передачи в обоих случаях были одинаковыми необходимо выполнить условие:


Недостаток схемы: различное входное сопротивление при замкнутом и разомкнутом состояниях ключа (либо равно бесконечности, либо ).

В нашем случае фазочувствительный выпрямитель будет работать как повторитель, поэтому в схему не будем включать резистор . Из этого также следует, что резистор . Примем их равными 10 КОм.

Для дальнейшей работы с получившимся сигналом его следует отфильтровать. Для этого после ФЧВ поставим фильтр нижних частот.

В качестве элементной базы для ФЧВ выберем:

– Усилители на микросхемах К140УД7, справочные данные которых приведены в таблице 9.

Таблица 9

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA1 К140УД7 5–20 3 11
DA2 К140УД7 5–20 3 11

– резисторы, характеристики которых приведены в таблице 10:

Таблица 10

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R1 С2–33H 10 5 0,125
R2 C2–33H 10 5 0,125
R4 С2–33H 10 5 0,125

– стабилитроны, характеристики которых приведены в таблице 11:

Таблица 11

Обозначение Тип UСТ. НОМ , В IСТ , мА RСТ , ОМ
VD1 2C156A 5.6 10 46
VD2 2C156A 5.6 10 46

В качестве переключающего устройства используется микросхема КР590КН4, параметры которой приведены в таблице 12

Таблица 12

Тип UКОМ, В RЗАКР.КЛ , Ом t, нс В В UПИТ , В
КР590КН4 ±15 75 150 4–15 0–0,8 ±15

Блок №5: Компараторы напряжения

Компаратор служит для сравнения двух сигналов, один из которых является, как правило, опорным. Выходной сигнал компаратора принимает только два значения. Положительный или отрицательный уровень выходного напряжения показывает, какой из сравниваемых сигналов больше в данный момент времени. Схема компаратора напряжения приведена на рисунке 15.

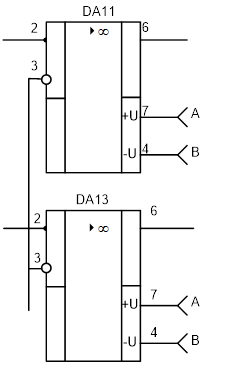

Рисунок 15

В данной схеме компаратора на неинвертирующий вход ОУ подаем опорное напряжение (входной сигнал ), которое называется напряжением срабатывания компаратора. Это приводит к тому, что напряжение на выходе будет переключаться от до (напряжение насыщения усилителя) и обратно, когда входной сигнал (сигнал с выхода схемы сдвига уровня) проходит через значение, равное опорному . Если входной сигнал больше напряжения срабатывания, то на выходе компаратора наблюдается отрицательное напряжение, если меньше – положительное.

Усилители выберем на микросхеме К140УД7, справочные данные которой приведены в таблице 13.

Таблица 13

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA11 К140УД7 5–20 3 11
DA13 К140УД7 5–20 3 11

Блок №6: Инвертор напряжения

Т.к. для работы полевых транзисторов, которые были выбраны для управления двигателем постоянного тока, на затвор необходимо подавать только положительное напряжение, то на выход одного из компараторов (с выхода которого поступает отрицательный импульс) необходимо поставить инвертор напряжения. Схема изображена на рисунке 16.

Рисунок 16

Сделаем его повторителем, т.е. резисторы и будут равны. Примем их равными 10 КОм.

Выберем элементную базу.

Усилители сделаем на микросхеме К140УД7, справочные данные которой приведены в таблице 14

Таблица 14

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA1 К140УД7 5–20 3 11

Выберем резисторы С2–33Н, характеристики которых приведены в таблице 15:

Таблица 15

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R1 С2–33H 10 5 0.125
R2 C2–33H 10 5 0.125

Блок 7: Моделирование схемы формирования импульсного управления и схемы включения двигателя постоянного тока на полевых транзисторах

ФИУ – часть системы управления преобразователя, которая формирует логику формирования сигналов управления силовыми ключами, с последующим усилением по мощности. В структуре ФИУ есть информационно-логическая часть и усилитель импульсов, который согласовывает информационно-логическую часть с управляющей цепью силового ключа.

В нашем случае ФИУ будет состоять из четырех драйверов TLP250, четырех инверторов с открытым коллектором 530ЛН2 и двух диодов.

Сигнал, идущий с ШИМ имеет напряжение 14 В, для отпирания ключей на полевых транзисторах этого напряжения недостаточно, поэтому сигнал усиливают по напряжению до 24 В. Для перезаряда входной емкости полевого транзистора нужен более высокий уровень тока, чем у сигнала, поступающего с ШИМ.


Рисунок 17

Для этого сигнал усиливают по току с помощью комплиментарной пары транзисторов, находящейся внутри драйвера. Транзисторы VT1 – VT4 являются мощными полевыми транзисторами с изолированным затвором. У таких транзисторов подложка соединена с истоком внутри корпуса. Они обладают односторонней проводимостью, так как между истоком и стоком у них формируется диод (VD3 – VD6). Транзисторы VT1 – VT4 управляется положительным напряжением .

Выбираем транзисторы VT1 – VT4 исходя из соотношения:

, ,

где - ток стока полевого транзистора,

- ток нагрузки (пусковой ток электродвигателя постоянного тока),

- напряжение сток-исток,

- напряжение питания.

В данном случае А. По заданным параметрам выберем мощный полевой транзисторс изолированным затвором и каналом n-типа, параметры которого приведены в таблице 16.


Таблица 16

Обозначение Тип UСИ , В UЗИ , В IС , А
VT1 2П701А 500 30 5–17
VT2 2П701А 500 30 5–17
VT3 2П701А 500 30 5–17
VT4 2П701А 500 30 5–17

Сигнал после ШИМ обладает некоторым отрицательным значением. Чтобы эту часть сигнала исключить используются диоды VD1 и VD2. Для их реализации выберем диоды 2Д510А, параметры которых приведены в таблице 17.

Таблица 17

Обозначение Тип UОБР, В IПР.MAX , мА
VD1 2Д510А 70 0,3
VD2 2Д510А 70 0,3

Диоды VD3-VD6 осуществляют шунтирование нагрузки на интервале выключенного состояния ключа. В качестве элементной базы нам подойдут диоды Д233Б, параметры которых приведены в таблице 18.

Таблица 18

Обозначение Тип UОБР, В IПР.MAX , мА
VD3 Д233Б 300 5
VD4 Д233Б 300 5
VD5 Д233Б 300 5
VD6 Д233Б 300 5

Также к элементной базе ФИУ относятся высокоскоростные драйверы транзисторов с изолированным затвором TLP250, параметры которых приведены в таблице 19.


Таблица 19

Тип Характеристика входного узла Нагрузочная способность выходной цепи, А Нагрузочная способность входной цепи, мА Задержка передачи сигнала, мкс Характеристика выходного узла Напряжение питания, В
TLP250 светодиод 0,5 5 0,2 эмиттерные повт. 10 – 35
TLP250 светодиод 0,5 5 0,2 эмиттерные повт. 10 – 35
TLP250 светодиод 0,5 5 0,2 эмиттерные повт. 10 – 35
TLP250 светодиод 0,5 5 0,2 эмиттерные повт. 10 – 35

И конденсатор в цепи драйвера емкостью 0,1 мкФ. Справочные данные на выбранный конденсатор приведены в таблице 20.

Таблица 20

Обозначение Тип Емкость, мкФ Отклонение, % Номинальное напряжение, В
С К73–11 0,1 20 10

Т.к. нагрузочная способность входной цепи 5 мА, а напряжение на входе 5 В, то выбираем резисторы , , , равными 1 кОм, резисторы , защищают диоды от пиковых значений токов. Величина их должна быть небольшая (приблизительно 100–200 Ом).

Параметры резисторов приведены в таблице 21.

Таблица 21

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R1 С2–33H 0,1 5 0,125
R2 C2–33H 0,1 5 0,125
R3 С2–33H 1 5 0,125
R4 C2–33H 1 5 0,125
R5 С2–33H 0,1 5 0,125
R6 C2–33H 0,1 5 0,125
R7 С2–33H 0,1 5 0,125
R8 C2–33H 0,1 5 0,125
R9 С2–33H 1 5 0,125
R10 C2–33H 1 5 0,125

2. Динамический расчет системы

Задачей динамического расчёта является проверка устойчивости системы и синтез корректирующего устройства с целью обеспечения устойчивости и показателей качества функционирования.

Для анализа устойчивости системы и синтеза корректирующего устройства используется аппарат передаточных функций. С этой целью система разделяется на звенья направленного действия. Совокупность этих звеньев с линиями связи образует структурную схему системы, которая представлена на рисунке 18. Методика динамического расчёта взята из /1/.


Рисунок 18

– передаточная функция фазочувствительного выпрямителя;

– передаточная функция усилителя мощности;

– передаточная функция электродвигателя.

2.1 Определение передаточных функций и частотных характеристик. Проверка устойчивости системы

По результатам статического расчета составим передаточные функции для отдельных элементов и системы в целом.

Передаточная функция для электродвигателя постоянного тока:

,


Передаточная функция усилительно-преобразовательного элемента:

,

Передаточная функция элемента сравнения:

,

Передаточная функция редуктора:

.

Передаточная функция разомкнутой системы:

,

где ,

отсюда . (4)

Передаточная функция замкнутой системы:

,

где знаменатель представляет собой характеристический полином

.


Анализируя выражение (4) можно сказать о том, что наша система представляет собой систему третьего порядка и является астатической (астатизм первого порядка).

Амплитудно-фазовая характеристика (АФХ) разомкнутой системы определяется из формулы (4) путем замены :

,

где - амплитудно-частотная характеристика, (5)

- фазочастотная характеристика,

Переходя к логарифмическим характеристикам, используя выражение (5), получим логарифмическую амплитудную характеристику (ЛАХ) разомкнутой системы.

Таким образом, выражение для фазо-частотной характеристики:

для логарифмической амплитудной характеристики:


Определим частоты сопряжения:

Гц

Гц

Построение фазово-частотной характеристики разомкнутой нескорректированной системы (таблица 22):

Таблица 22

0,1 -90,9
1 -94,3
10 -128
102 -187
103 -248
104 -268

Определим, устойчива ли получившаяся система. Под устойчивостью САР понимается способность системы возвращаться в установившееся или близкое к нему состояние после устранения возмущения, нарушающее это состояние. Для этого найдем предельный коэффициент передачи разомкнутой системы, применив критерий Михайлова.

Из характеристического полинома замкнутой системы заменой получим характеристический вектор:

Если годограф вектора проходит через начало координат, то система находится на границе устойчивости, при этом коэффициент передачи разомкнутой системы имеет предельное значение.

Приравняв к нулю вектор , получим систему из двух уравнений:


(6)

(7)

Выразим из выражения (6)

и подставим в (7). Получим:

В действительности К = 589 < 399 система неустойчива.

Затем необходимо выделить из этого выражения действительную и мнимую части:

,

где ,

.

Задаваясь значениями щ от 0 до ∞ при известных коэффициентах а0 , а1 , а2 , а3 , а4 , для каждого значения щ находим X(щ) и Y(щ).


Таблица 23

щ X(щ) Y(щ)
0 589 0
15 572,237 14,369
30 521,95 24,953
45 438,138 27,965
60 320,8 19,621
75 169,938 -3,865
90 -14,45 -46,279
105 -232,362 -111,406
120 -483,8 -203,032
135 -768,763 -324,9423
150 -1087 -480,923

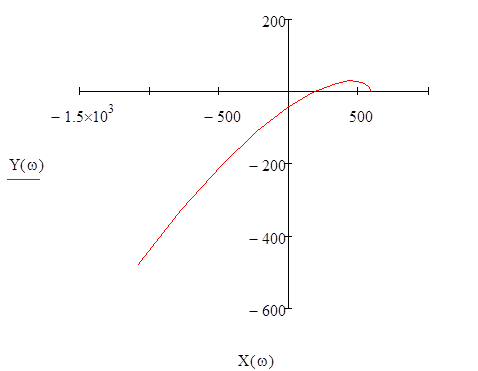

Годограф Михайлова изображен на рисунке 19.

Рисунок 19

Для устойчивости замкнутой системы необходимо и достаточно, чтобы годограф вектора N(jщ), начинаясь при щ=0 на вещественной оси, с ростом частоты от нуля до бесконечности обходил последовательно против часовой стрелки n квадрантов комплексной плоскости, где n – порядок характеристического уравнения замкнутой системы.

Из графика видно, что система неустойчива, так как не нарушен порядок обхождения годографом квадрантов комплексной плоскости.

2.2 Построение желаемой ЛАХ следящей системы при ступенчатом управляющем воздействии

При отработке ступенчатого управляющего воздействия g0 длительность переходного процесса и перерегулирования не должны превышать максимально допустимых значений и .

Построение желаемой ЛАХ иллюстрируется рисунком 20 и выполняется в такой последовательности:

1. Строится низкочастотный участок ЛАХ. Через точку с координатами , проводим прямую с наклоном -20 дБ/дек.

2. Выбирается частота среза желаемой ЛАХ, если система может обеспечить изменение регулируемой величины с максимальным ускорением , то при заданном значении ступенчатого управляющего воздействия g0 , минимальное значение времени переходного процесса определяется из соотношения:

,

где .

Тогда оптимальное значение частоты среза вычисляется по формуле:

,


По заданному значению перерегулирования с помощью номограммы изображенной на рисунке 21 находим величину , где с – коэффициент при .

Рисунок 21

Из графика видно, что m=5,2. Найдя коэффициент m, можно определить значение минимальной частоты среза

выбранная частота среза должна удовлетворять условию:

, ,

данному условию удовлетворяет частота =20.

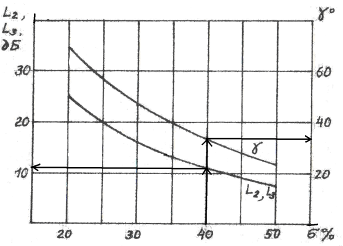

С помощью номограммы, изображенной на рисунке 22, по заданному значению величины перерегулирования , находятся запасы устойчивости системы по модулю и по фазе.


Рисунок 22

Запасы устойчивости по модулю дБ, дБ, фазе FЗ1 =550 , FЗ2 =-550 . Заметим, что в этом случае при подаче на вход ступенчатого воздействия перерегулирование в системе не должно превышать 40%. Далее проводим две горизонтальные прямые: одну на расстоянии , вторую – на расстоянии от оси абсцисс. Через точку =20 1/с проводится прямая с наклоном -20 дБ/дек до пересечения с отрезками запасов устойчивости, прямая пересекает их в точках .

3. Средне частотная часть желаемой ЛАХ сопрягается с низкочастотной. Сопряжение производится таким образом, чтобы наклон желаемой ЛАХ по возможности не отличался от наклона соответствующих участков нескорректированной системы. Желаемая ЛАХ в низкочастотной зоне пересекает ЛАХ нескорректированной системы в точке с абсциссой

4. Строится высокочастотный участок ЛАХ. Для получения более простой схемы коррекции эту зону мы должны были бы провести в виде прямой с наклоном -60 дБ/дек. Но в результате этого при построении фазовой характеристики можно заметить, что система является неустойчивой. Поэтому эту зону проведем в виде прямой с наклоном -40 дБ/дек.

5. После построения желаемой ЛАХ определяют соответствующую ей фазовую характеристику и проверяют, выполняется ли в диапазоне частот условие

,

,

.

Условие выполняется.

При невыполнении данного условия следует расширить среднечастотную зону желаемой ЛАХ, т.е. увеличить ординаты Lз и – Lз в зависимости от того, что окажется более эффективным.

Построенная ЛАХ описывается формулой:

,

а ей соответствует фазо-частотная характеристика:

,

где ,

2.3 Определение ЛАХ и выбор схемы корректирующего устройства следящей системы

Расчет корректирующего устройства начнем с выбора вида коррекции. В данном случае выбираем для следящей системы параллельную коррекцию или местную отрицательную обратную связь, которая по сравнению с последовательной обладает целым рядом преимуществ, хотя, как правило, требуются дорогостоящие тахогенераторы.

2.3.1 Выбор охваченных элементов

Одна из самых важных задач – определение места включения коррекции в систему. Обычно обратной связью охватываются элементы системы, оказывающие наибольшее влияние на ее быстродействие. Исходя из этого, охватим обратной связью исполнительный двигатель и усилитель мощности. Эти элементы расположены вблизи от выхода системы, где сигнал имеет достаточную мощность. На выходе системы высокочастотные помехи значительно ослаблены, что значительно облегчает работу дифференцирующих контуров в схеме коррекции. Структурная схема системы, с параллельной коррекцией представлена на рисунке 23.

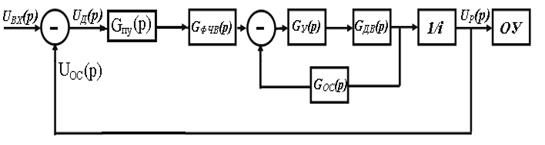

Рисунок 23

Передаточная функция охваченных элементов:


,

где

В этом случае передаточная функция неохваченных элементов равна их коэффициенту передачи:

.

Коэффициент усиления усилителя:

Т.к. , тогда: и

2.3.2 Построение ЛАХ обратной связи

Находим ЛАХ обратной связи:

,

где - желаемая ЛАХ.

дБ

Выражение в квадратных скобках есть ЛАХ внутреннего замкнутого контура . Для ее построения достаточно опустить желаемую ЛАХ на 16,95 дБ, как это сделано на рисунке 20. Тогда искомая ЛАХ обратной связи будет зеркальным отображением .

По виду ЛАХ отметим следующие свойства обратной связи:

а) на частотах представляет собой прямую с наклоном +20 дб/дек, имеющую локальный наклон +40 дб/дек в интервале . Характеристика с наклоном +20 дб/дек принадлежит идеальному дифференцирующему элементу.

Поскольку входной величиной обратной связи является угол поворота электродвигателя, в качестве такого элемента выбираем тахогенератор с передаточной функцией и коэффициентом передачи . Для получения локального наклона +40 дб/дек последовательно с тахогенератором следует включить активный фильтр с передаточной функцией

б) на частотах имеет вид прямой с наклоном +40 дБ/дек, который можно осуществить, включив в схему корректирующего устройства форсирующее звено c передаточной функцией .

Тогда общую передаточную функцию обратной связи можно записать в виде:

Характеристики L(щ) и ц(щ) представлены на рисунке 20.

2.3.3 Определение коэффициента передачи обратной связи

По построенной характеристике Lос () определим коэффициент усиления обратной связи на частоте:


С другой стороны этот коэффициент определяется выражением (12):

(12)

Мы получили, что требуемый коэффициент усиления Кос оказался больше реального (0,1¹0,014). По этому в цепь коррекции необходимо дополнительно ввести усилитель.

Коэффициент усиления

Схема усилителя показана на рисунке 24.

Рисунок 24

,

Теперь


0,1=0,573×0,025×7.14

0,1=0,1

По справочнику /2/ подбираем резисторы:

Таблица 24

Тип резистора Обозначение Номинальное сопротивление, кОм Предельное рабочее напряжение, В Температурный коэффициент сопротивления, 10-6 Масса, г не более
С2–33 R 4,7 250 ±500 0,25
С2–33 R 33 250 ±500 0,25

В качестве ОУ DA возьмем микросхему К140УД7

2.3.4 Выбор элементов параллельной коррекции

Первым элементом является тахогенератор. При его выборе должны быть выполнены требования:

– линейность функции преобразования ;

– малые значения статического момента трения и момента инерции по сравнению с аналогичными параметрами двигателя;

– максимальные частоты вращения двигателя и тахогенератора должны быть соизмеримы.

Этим требованиям удовлетворяет тахогенератор постоянного тока ТГП-60 с коэффициентом передачи Вс/рад, технические данные которого приведены в таблице 25

Таблица 25

Тип тахогенератора ТГП – 60
Номинальная частота вращения, об/мин 1500
Крутизна характеристики, Вс/рад 0,573
Нелинейность характеристики, % 0,1
Напряжение возбуждения, В ПМ
Сопротивление нагрузки, Ом 6000
Статический момент трения, 0,01
Момент инерции, 800 10-7

Преимуществом этой машины является возбуждение от постоянных магнитов, ввиду чего ей не требуется источник питания.

Вторым элементом является форсирующее звено с передаточной функцией , формирующий ЛАХ на высоких частотах.

Общая передаточная функция корректирующего устройства:

,

где

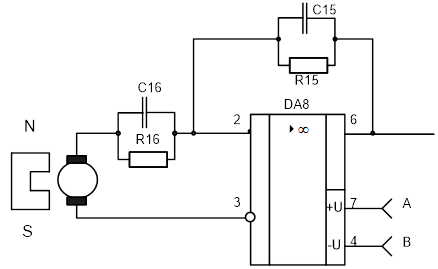

Схема параллельной коррекции изображена на рисунке 25.

Рисунок 25


При выборе номинальных значений сопротивлений и емкостей одним значением (обычно емкости) в каждом каскаде необходимо задаться, остальные определяются из соотношений

, где ,

Пусть Ф, тогда кОм, следовательно и кОм. Выбирается резистор с номинальным сопротивлением 51 кОм.

В качестве элементной базы используется:

– микросхема К140УД7, параметры которой приведены в таблице 26.

Таблица 26

Обозначение Тип UПИТ , В Ток питания, мА UВЫХ , В
DA8 К140УД7 5–20 3 11

– резисторы С2–33Н – 0,125, параметры которых приведены в таблице 27.

Таблица 27

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R16 С2–33H 51 5 0,125
R15 C2–33H 51 5 0,125

– конденсаторы К10–54, параметры которых приведены в таблице 28.


Таблица 28

Обозначение Тип Емкость, мкФ Отклонение, % Номинальное напряжение, В
С15 К10–54 0,1 20 50
С16 К10–54 0,1 20 50

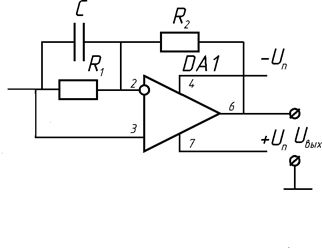

Рисунок 26

Для получения необходимого среза в -60 Дб в низкочастотной зоне ставится фильтр первого порядка последовательно с активным фильтром и тахогенератором. Общая передаточная функция цепи обратной связи тогда будет иметь вид:

Усилитель, на котором собран этот фильтр, является так же усилителем и активного фильтра, его данные приведены в таблице 26.

При выборе возьмем сопротивление резисторов одинаковым и рассчитаем только емкость конденсатора.


где

Пусть Ф, тогда кОм, следовательно и кОм.

– резисторы С2–33Н – 0,125, параметры которых приведены в таблице 29

Таблица 29

Обозначение Тип Сопротивление, кОм Отклонение, % Мощность, Вт
R1 С2–33H 100 5 0,125
R2 C2–33H 100 5 0,125

– конденсатор К10–54, параметры которого приведены в таблице 30

Таблица 30

Обозначение Тип Емкость, мкФ Отклонение, % Номинальное напряжение, В
С К10–54 10 20 50

Список использованных источников

1. Выгода Ю.А., Малёв Б.А., Мясникова Н.В. «Расчёт систем управления. Линейные непрерывные системы», Пенза 2002 г.

2. Электронные устройства систем автоматики. Обучающая система по дисциплине «Электроника»

3. Гутников В.С. «Интегральная электроника в измерительных устройствах», Ленинград «Энергоатомиздат», 1988 г.

4. Полупроводниковые приборы: транзисторы. Справочник под редакцией Горюнова, Москва «Энергоатомиздат», 1985 г.

5. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам под редакцией Горюнова М.Н., Москва «Энергия», 1977 г.

Похожие рефераты:

Оборудование летательных аппаратов

Теория

Исследование и разработка методов и технических средств и измерения для формирования статистических высококачественных моделей радиоэлементов

Блок интерфейсных адаптеров

Разработать систему управления автоматической линией гальванирования на базе японского программируемого контроллера TOYOPUC-L

Высокочастотный приемный тракт

Автоматизированный электропривод центрифуги

Разработка устройства логического управления

Автоматизированная система защиты и контроля доступа в помещения

Однокритериальный измеритель частотной избирательности радиоприёмника

Плавный пуск двигателя постоянного тока по системе "Широтно-импульсный преобразователь - двигатель постоянного тока"

Электронный измеритель амплитуды УЗ-вибраций

Проектирование передатчика

Проектирование устройства логического управления (разработка электронного автомата)

Электрические аппараты

Синхронные машины. Машины постоянного тока

Компенсация реактивной мощности в системах электроснабжения с преобразовательными установками
