Реферат: К-3600

ВВЕДЕНИЕ

Телефонная связь - это основной вид связи по объему передаваемой информации. В нынешнее время междугородная телефонная связь развива­ется стремительными темпами. Возрастает протяженность линий и количе­ство каналов, внедряются современные системы многоканальной связи, вводится в эксплуатацию современное коммутационное оборудование, ав­томатизируются процессы установления соединения.

Внутризоновые, первичные и магистральные сети оснащены, в основ­ном аналоговыми системами передачи. На магистральных линиях связи ра­ботают системы передач К-3600 и К-1920П, для реконструкции симметрич­ных линий широко применяется система К-1220С, для внутризоновых и ве­домственных сетей применяют систему передачи К-420, работающую на коаксиальном кабеле ВКПАШп. На местных сетях СТС широко применяет­ся система передачи К-60П,В-12-3 и другие.

В настоящее время создается интеллектуальная сеть многоцелевого назна­чения на базе цифровых системы передачи, при использовании волоконно-оптических линий связи. Но, несмотря на эти новшества и усовершенство­вания первичной сети ВСС РФ, используются и еще долго, будут использо­ваться аналоговые системы передачи, которые нашли место при разработке данного кусоового проекта.


1 ВЫБОР ТИПА КАБЕЛЯ И СИСТЕМЫ

ПЕРЕДАЧИ


Выбор системы передачи и типа кабеля осуществляется на основании заданного количества каналов на проектируемой магистрали. В соответствии с исходными данными на участке проектируемой магистрали ОП1-ОПЗ требуется организовать 3600 каналов. Для организации заданного числа каналов целесообразно исполь­зовать систему передачи К-3600 каторая предназначена для организации мощных пучков каналов на магистральной первичной сети ВСС РФ.

СП К-3600 раблтает по симметричным парам коаксиального

кабеля КМ-4. КМ-4 содержит четыре коаксиальные пары 2,6/9,4 мм и пять симметричных четверок с медными жилами диаметром 0,9 мм.

Технические данные СП К- 3600 приведены в таблице 1. Структурная схема оконечной станции СП К- 3600 приведена на рисунке 1.


1 ВЫБОР ТИПА КАБЕЛЯ И СП


Выбор СП и типа кабеля осуществляется на основании заданного количества каналов на проектируемой магистрали. В соответствии с исходными данными на участке проектируемой магистрали ОП1- ОПЗ требуется организовать 36000 каналов. Для организации заданного числа каналов целесообразно исполь­зовать систему передачи К- 3600. СП К- 3600 предназначена для организации мощных пучков каналов на магистральной первичной сети ВСС РФ.

На участке магистрали ОП1- ОУП2 (ОУП2- ОПЗ) необходимо организовать 24 канала. Для организации данного числа каналов необходимо использовать распределительную систему К- 24Р, работающую совместно с К- 3600 по симметричным парам коаксиального кабеля КМ- 4. КМ-4 содержит четыре коаксиальные пары 2,6/9,4 мм и пять симметричных четверок с медными жилами диаметром 0,9 мм.


Технические данные СП К- 3600 приведены в таблице 1. Структурная схема оконечной станции СП К- 3600 приведена на рисунке 1.


Технические данные К-24Р приведены в таблице 2.


4 КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ

ОКОНЕЧНОЙ СТАНЦИИ


Расчет оборудования в ЛАЦ производится на основании исходных данных схемы организации связи проектируемой кабельной линии. Число требуемых стоек N рассчитывается по формуле (23).


N=E+1, (23)


где Е(х) - функция целой части.

n - потребляемое число каналов, групп каналов системы

передачи;

m - емкость одной стойки.


Результаты распределение каналов по группам представленны в таблице 6.

Данные расчета оборудования ЛАЦ приведены в таблице 7.


Таблица 7


Наименование стойки


Тип стойки


Ёмкость

стойки


Количество оборудования


ОП1


ОУП


ОПЗ


НУП


Все­го


Стойка индивидуаль­ного преобразования с ГО



СИП-ГО-252



252


2


2


4

Стойка индивидуаль­ного преобразования



СИП-300



300


4


4


8

Стойка переключения первичных групп



СППГ



1200


2


2


4

Стойка образования трактов ПГ



СОТ-ПГ


432


4


4


8

Стойка первичного преобразования



СПП



900


2


2


4

Стойка переключения



СПВГ-ТГ



4800


1


1


2

Стойка образования трактов ВГ


СОТ-ВГ

2160


1


1


2

Стойка вторичного преобразования


СВП


2400


1


1


2

Стойка образования трактов ТГ


СОТ-ТГ


5400


1


1


2

Стойка сопряжения


СС

1 сист


1


1


2

Стойка линейных усилителей и корректоров


СЛУК-ОП


1 сист


1


1


2

СЛУК-ОУП




1



1

Стойка ДП


СДП-4


1 сист



1



1


Продолжение таблицы 7


Наименование стойки


Тип стойки


Ёмкость

стойки


Количество оборудования


ОП1


ОУП


ОПЗ


НУП


Всего


Комплект автомати­ческого выключения


КВА-5


1 сист


1

1

1


3

Стойка фильтров ДП


СФДП


14 к.п


1


1


2

Стойка вспомогательно-торцевая


СВТ


2 на магист


2

2

2


6

Стойка контроля


СК


1 на магист


1

1

1


3

Стойка контрольно-измерительная


КИС


1 на магист


1

1

1


3

Стойка служебной связи


ССС


1 на магист


1

1

1


3

Стойка телемеханики


СТМ


1 на магист


1

1

1


3

Промежуточная стойка переключений


ПСП


600 кросс


6


6


12

Стойка генератора управляющих частот


СГУЧ


10000


1


1


2

Испытательное обо­рудование


ИС1УВ

ИС-1У

ИС-2У

370 вх 160 исх 2 сист ИС-1У

5

4

2


5

4

2


10

8

4

Стойка транзита


СТТГ


5 тр-ов


1


1


2

Стойка коммутации

СКТВ

1 на магист

1


1


2

Стойка корректоров ТВ трактов


СККТ

1 на магист

1


1


2

Стойка контроля ТВ и ЗВ программ

вещания

СКТПВ

1 на магист

1


1


1

Основной НУП







20

20

Регулирующий НУП







6

6


Министерство Российской Федерации

по связи и информатизации


Ростовский - на - Дону Колледж связи и информатики


ОДОБРЕНО УТВЕРЖДАЮ

на заседании цикловой комиссии Зам. Директора по УР

Председатель ЦК П.П.Беленький

« » 200 г.

« » 200 г.


ЛАБОРАТОРНАЯ РАБОТА №

по дисциплине


Тема


Кличество часов


Для специальности


Преподаватель


200 г.


2 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ МАГИСТРАЛИ

2.1 Расчёт номинальной длины УУ


Номинальная длина усилительного участка lном.уу ,км рассчитывается по формуле (1).

lном.уу = lн. • t ср.г. / t ср.расч , (1)

где lн - номинальная длина усилительного участка при

среднегодовой температуре грунта,км (lн =3км);

tср.г. - коэффициент затухания кабеля на верхней

передаваемой частоте при среднегодовой

температуре грунта,дБ;

tср.расч.- коэффициент затухания кабеля на верхней

передаваемой частоте при среднегодовой

температуре грунта в данной местности, дБ/км.

Коэффициент затухания кабеля на верхней передаваемой частоте tср, дБ/км рассчитывается по формуле (2).


tср.расч = t=+20 о [1 + (tср. – 20 оС)] , (2)


где t= +20 о - коэффициент затухания кабеля при t=20 о на

верхней частоте линейного спектра, дБ/км.

t= +20 = 10.36 дБ/км;

- температурный коэффициент затухания

кабеля, 1/град.


Расчёт:

tmax = +19 о =10,36[1+1,96 10-3(19 о-20 о)] =10,34 дБ;

tср.= +8о =10,36[1+1,96 10-3(8 о-20 о)] =10,12 дБ;


tср.расч=+8,5о=10,36[1+1,96 10-3(8,5 о-20 о)]=10,13 дБ;


Lном.уу = 3 = 2,99 км.


    1. Разработка схемы организации связи

Проектом предлагается организовать 3600 каналов тональной частоты (ТЧ). Для организации данного числа каналов предусматривается установка одной Системы передачи К-3600. Проектируемая магистраль разбивается на две секции:

1-ая секция ОП1-ОУП2, длина секции 39 км;

2-ая секция ОУП2-ОПЗ, длина секции 45 км.

Число усилительных участков секции Nуу, рассчитывается по формуле (3).


nуу + 1, (3)

где Е(х) - функция целой части,

Lсекц - длина секции дистанционного питания, км;

lном.уу - номинальная длина усилительного участка, км.

Число НУП в секции ДП Nнуп, расcчитывается по формуле (4).

Nнуп=nyy -1, (4)

где nуу – число НУП в усилительном участке.

Pасчёт:

N уу=E+ 1=13;

Nнyп 1 секц =13 - 1=12;

45

2,99

Nyy=E| | + 1=15;

Nнyп 2 секц =15 - 1=14.


Схема организации связи представлена на рисунке 2.


Таблица 6

Вид каналов

ТТ

Ф

ПД

ЗВ

Газета

Транзит

ТЛВ

ТЛФ

Приведенное число каналов

1

1

1

2(6)

5

3

1

591

ТГ1-

ТГ6

ВГ 4

ВГ 8

ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5









Итого по ТГ







300


ТГ 7

ВГ 4


ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5

1


1


1

1(3)


1(3)




8

11

11

9

12

Итого

1

1

1

2(6)




51


ВГ 5

ВГ 8

ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5








12

12

12

12

12


Итого








60

Итого по ТГ

1

1

1

2(6)



300

291

ТГ 8


ВГ 4

ВГ 8

ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5





12

12

12

12

12





Итого





60




Итого по ТГ





300




ТГ 9


ВГ 4

ВГ 8

ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5








12

12

12

12

12


Итого








60

Итого по ТГ








300

ТГ10

ТГ 12


ВГ 4

ВГ 8

ПГ-1

ПГ-2

ПГ-3

ПГ-4

ПГ-5






12

12

12

12

12




Итого






60



Итого по ТГ






300




3.3 Расчет и построение диаграммы уровней


Расчет диаграммы уровней заключается в определении уровней передачи. Приема на входе и выходе усилений для верхнего по частоте канала, при наиболее тяжелых условиях работы. Уровень передачи ОП-1 равен номинальному для данной системы передачи - 13 дБ.

Уровень на входе усилителя, Lвх, необходимо рассчитывать по формуле (10).


Lвх=Lвых - Ауутах , (10)


где Lвых - уровень на выходе предшествующего ОП, ОУП или

НУП, дБ;

Ауутах - затухание предшествующего участка при тах

температуре грунта,дБ.


Уровень на выходе усилителя рассчитывается по формуле (11).


Lвых=Lвх +S, (11)


где Lвх - уровень на входе данного усилителя, дБ;

S - усиление данного усилителя, дБ.


Рассчитаем уровень на входе НУП 1/1:


Lвх = Lвых - Ауутах;


Lвх = -13 – 31,52 = -44,52 дБ;


Lвых = Lвх +S;


Lвых = -44,52 +31,31 = -12,14 дБ.


Результаты расчета диаграммы уровней для двух направлений приведены в таблицах 4, 4а.


3.2 Расчёт рабочего усиления усилителя


Система передачи К-3600 имеет следующие типы НУП:

НУП-0 - основной не регулирующий, оборудован

установочной регулировкой;

НУП-Р - регулирующий, оборудован АРУ по КЧ и АРУ по

температуре грунта.


Усиление не регулирующих НУП SНУП-0, дБ рассчитывается по формуле (7).


SНУП-0 = Sуст , (7)


где Sуст - установочное усиление усилителя, выбирается

по затуханию УУ при среднегодовой

температуре грунта с учетом ступенчатой

регулировки, дБ; Sуст=31 ± 1,5 дБ.


Усиление регулирующих НУП Sнул-р, дБ рассчитывается по формуле (8).


S НУП-Р = Sуст +ΔSКЧ +ΔSТРУ, (8)


где ΔSкч - усиление усилителя за счет АРУ по КЧ, дБ.

Рассчитывается по формуле (9).


ΔS КЧ • lсекции1 /2, (9)


где Δ - изменение коэффициента затухания кабеля, дБ.

Рассчитывается по формуле (10).


Δ= tтах - tср.расч. (10)


где lсекции1 /2 - половина расстояния от предыдущего

НУП-Р до данного, км.


SТРУ - изменение усиления усилителя за счет АРУ по

температуре грунта, дБ.

Рассчитывается по формуле (11).


ΔSтру - lсекции2 / 2 (11)


где lсекции2 / 2 - половина расстояния от данного НУП-Р

до следующего, км.


Результаты расчёта усиления усилителя двух направлений приведены в таблице 3, 3а.


3.4 Расчёт мощности шумов линейного тракта

3.4.1 Расчет допустимой мощности шумов линейного

тракта


Допустимая мощность шумов линейного тракта в точке относительного нулевого уровня Рш.лт. доп (О), пВт псоф, рассчитывается по формуле (14).


Рш.лт. доп (О) = 1 L , (14)


где L - длина магистрали, км.

1пВт псоф./км.- это норма шума на 1 км. линейного

тракта.


Напряжение допустимого псофометрического шума в канале ТЧ в точке относительного уровня (ТОУ) -7дБ, Uшлтдоп(-7), мВпсоф рас­считывается по формуле (15).


Uшлтдоп(-7)=10 2,65 (15)


где 600(Ом)-это входное сопротивление канала ТЧ.


3.4.2 Расчет ожидаемой мощности шумов линейного

тракта.


Ожидаемая мощность шумов линейного тракта, Ршлтож(0) , пВт псоф., рассчитывается по формуле (16).


Ршлтож(0)сшож(0)нпож(0)лпож(0) , (16)


где Рсшож(0) - мощность собственных шумов в ТОНУ, пВт псоф;


Величина собственных шумов в ТОНУ Рсшож(0) , пВт псоф, рассчитывается по формуле (17).


n

Рсшож(0)2ΣРсшожууi (0) , (17)

i=1

где К – псофометрическая коэффициент, К=0,75;

Рсшожууi (0) - ожидаемая мощность собственных шумов

каждого УУ в ТОНУ, пВт псоф;


Рсшожууi (0) , пВт , определяется по формуле (18).


Рсшожууi (0)=100,1(Lсшус-Lвх)+9 (18)


где Lсшус - уровень собственных шумов приведенных ко входу

усилителя в ТОНУ,дБ. Lсшус =-132 дБ ;

Lвх – уровень на входе усилителя, дБ.


Данные расчеты ожидаемой мощности собственных шумов каждого усилительного участка приведены в таблице 5.


Ожидаемая мощность шума от нелинейных переходов в ТОНУ, Рнпож(0) , пВт, определяется по формуле (19).

Рнпож(0) = Рсшож(0) , (19)


Ожидаемая мощность шумов от нелинейных переходов в ТОНУ, Рлпож(0) , пВт, определяется по формуле (20).


Рлпож(0)=0, (20)


Напряжние ожидаемого псофометрического шума в точке относительного шума (-7дБ), Uшлтож(-7,0),мВ псоф, определяется по формуле (21).


Uшлтож(-7,0)=102,65 (21)


Напряжение ожидаемого псофометрического шума в точке относительного уровня -7дБ

Uшлтож(-7,0) < Uшлтдоп(-7,0) (22)


Расчёт:


Рш.лт. доп (О) = 1 L =1 84 =84 пВт псоф. ;


Uшлтдоп(-7)=10 2,65 = 446,7 8410 -12 600 = 0,1 мВ;


Ршлтож(0)сшож(0)нпож(0)лпож(0)= 34,99 + 34,99+0 = 69,98 пВт псоф;

n

Рсшож(0)2ΣРсшожууi(0) = 0,75 2 62,21=34,99 пВт псоф.;

i=1

Рнпож(0) = Рсшож(0) = 34,99 пВт псоф.;


Рлпож(0)=0 пВт псоф.;


Uшлтдоп(-7)=102,65 =446,7 69,98 10–12 600=0,092 мВ;


Uшлтож(-7,0) < Uшлтдоп(-7,0) ;


0,092 мВ < 0,1 мВ.


СОДЕРЖАНИЕ


Введение 3

1 Выбор системы передачи и типа кабеля 4

2 Предварительный расчёт магистрали 7

2.1 Расчёт номинальной длины усилительных

участков 7

2.2 Разработка схемы организации связи 9

3 Электрический расчёт каналов 12

3.1 Расчёт рабочего затухания усилительных

участков 12

3.2 Расчёт усиления усилителей 14

3.3 Расчёт и построение диаграммы уровней

передачи 18

3.4 Расчет мощности шумов линейного тракта 22

3.4.1 Расчёт допустимой мощности шумов линейного

тракта 22

3.4.2 Расчёт ожидаемой мощности шумов линейного

тракта 22

4 Комплектация оборудования оконечной станции 26

Список литературы

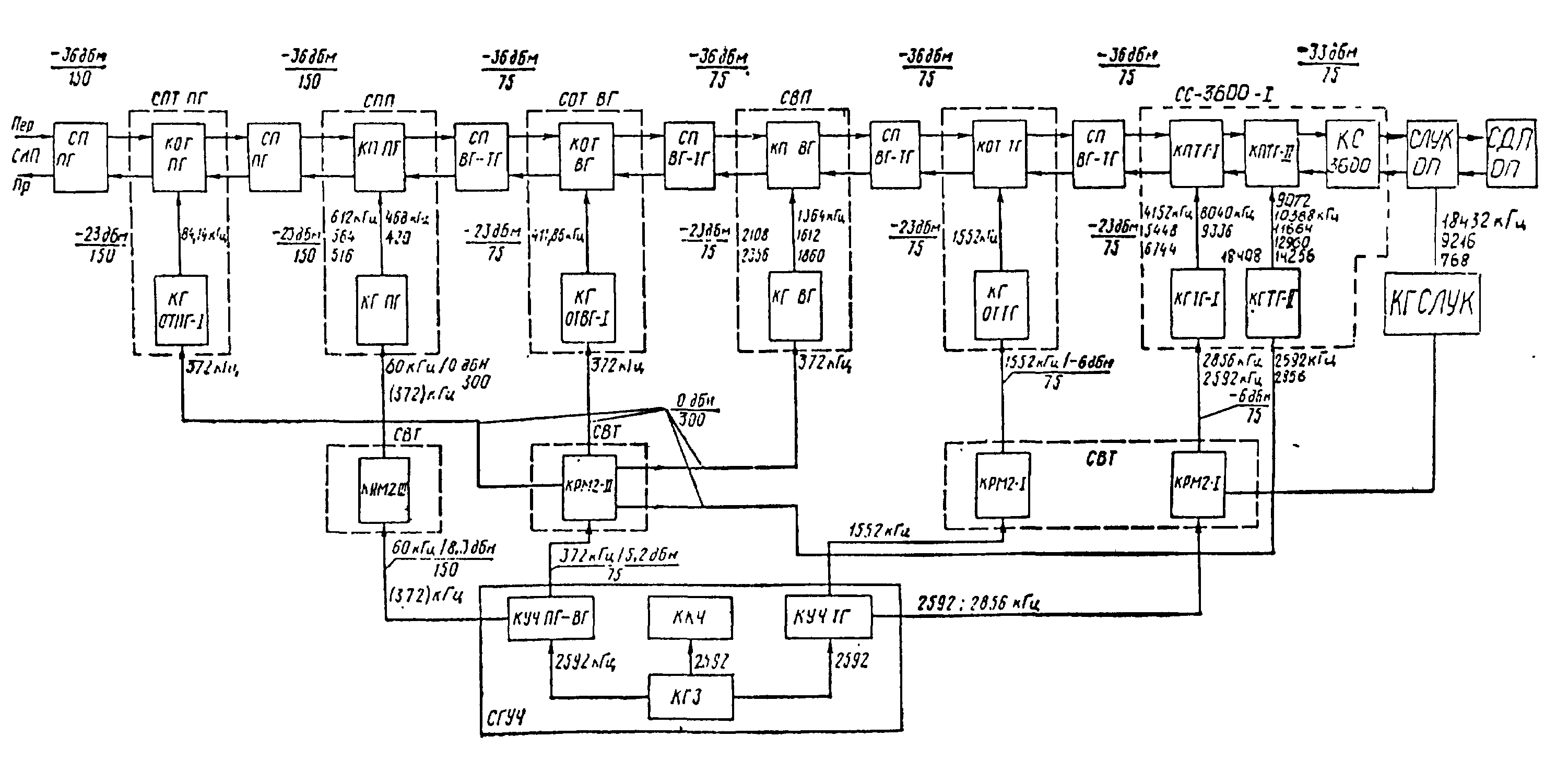

Рисунок 1-Структурная схема станции СП К-3600.


СПИСОК ЛИТЕРАТУРЫ


1 Справочник. – Коаксиальные и В.Ч. симметричные

кабели связи. – М.: Связь, 1987

2 Шляхтер М.С. Справочник аппаратуры сетей

связи. – М.: Связь, 1980

3 Система передачи К-3600. – М.: Радиосвязь, 1986


Таблица 4

Участок


Аyy.ср.расч.,дБ


Sуст, дБ


ΔSкч, дБ

ΔSтру, дБ

S, дБ

НУП1/1-Р


31,09 31,0 0,78 1,95 33,73

НУП2/1


31,19 31,5 - - 31,5

НУПЗ/1


30,38 30,5 - - 30,5

НУП4/1

НУП4/1


30,59 30,5 - - 30,5

НУП5/1


31,4 31,5 - - 31,5

НУП6/1-Р

30,89 31,0 1,95 1,95 34,9

НУП7/1


31,19 31,0 - - 31,0

НУП8/1


30,38 30,5 - - 30,5

НУП9/1


30,59 31,0 - - 31,0

НУП10/1


31,4 31,5 - - 31,5

НУП11/1-Р


30,89 31,0 1,95 0,77 33,72

НУП12/1


31,19 31,5 - - 31,5

ОУП-2


30,38 30,5 0,77 - 31,27

НУП1/2-Р


30,59 31,0 0,77 1,95 33,72

НУП2/2


31,4 31,5 - - 31,5

НУПЗ/2


30,89 31,0 - - 31,0

НУП4/2


31,19 31,0 - - 31,0

НУП5/2


30,38 30,5 - - 30,5

НУП 6/2-Р


30,59 30,5 1,95 0,39 32,84

ОП-3


31,19 31,0 0,39 - 31,39

Таблица 4а

Участок


Аyy.ср.расч.,дБ


Sуст, дБ


ΔSкч, дБ

ΔSтру, дБ

S, дБ

НУП6/2-Р


31,19 31,0 0,78 1,95 33,73

НУП5/2


30,59 30,5 - - 30,5

НУП4/2


30,38 30,5 - - 30,5

НУП3/2

НУП4/1


31,19 31,0 - - 31,0

НУП2/2


30,89 31,0 - - 31,0

НУП1/2-Р

31,4 31,5 1,95 0,39 33,84

ОУП-2

30,59 30,5 0,39 - 30,89

НУП12/1


30,38 30,5 - - 30,5

НУП11/1-Р


31,19 31,0 0,77 1,95 33,72

НУП10/1


30,89 31,0 - - 31,0

НУП9/1


31,4 31,5 - - 31,5

НУП8/1


30,59 30,5 - - 30,5

НУП7/1


30,38 30,5 - - 30,5

НУП6/1-Р


31,19 31,0 1,95 1,95 34,9

НУП5/1


30,89 31,0 - - 31,0

НУП4/1


31,4 31,5 - - 31,5

НУП3/1


30,59 30,5 - - 30,5

НУП2/1


30,38 30,5 - - 30,5

НУП 1/1-Р


31,19 31,0 1,95 0,39 33,34

ОП-1


31,09 31,0 0,39 - 31,39

Таблица 4а

Участок


Lвых ,

дБ

Ауу.max,

дБ

Lвх ,

дБ

S,

дБ

Sуточн.факт, дБ

ОП3-НУП14/2 -13,55 32,55 -45,55 32

НУП14/2-НУП13/2


-11,84 30,49 -44,04 32,2
НУП13/2-НУП12/2 -12,57 31,23 -43,07 30,5

НУП12/2-НУП11/2


-13,4 31,83 -44,4 31
НУП11/2-НУП10/2 -13,94 32,04 -45,44 31,5

НУП10/2-НУП9/2


-14,44 31 -44,94 30,5
НУП9/2-НУП8/2 -12,1 31,31 -45,75 33,65

НУП8/2-НУП7/2


-12,83 31,73 -43,83 31
НУП7/2-НУП6/2 -13,68 32,35 -45,18 31,5

НУП6/2-НУП5/2


-14,42 32,24 -45,92 31,5

НУП5/2-НУП4/2


-14,91 30,49 -44,91 30

НУП4/2-НУП3/2


-12,91 31,52 -46,43 33,52

НУП3/2-НУП2/2


-13,4 30,49 -43,4 30

НУП2/2-НУП1/2


-13,95 32,55 -45,95 32

НУП1/2-ОУП2


-13 31 -44,95 31,44 -31,95

ОУП2-НУП12/1


-13,54 32,04 -45,04 31,5

НУП12/1-НУП11/1


-11,84 31,52 -45,06 33,22

НУП11/1-НУП10/1


-12,57 31,73 -43,57 31

НУП10/1-НУП9/1


-13,38 31,31 -43,88 30,5
НУП9/1-НУП8/1 -13,9 31,52 -44,9 31
НУП8/1-НУП7/1 -14,45 32,55 -46,46 32
НУП7/1-НУП6/1 -11,79 30,49 -44,94 33,15
НУП6/1-НУП5/1 -12,79 31,51 -43,3 30,5
НУП5/1- НУП4/1 -13,63 31,83 -44,63 31
НУП4/1-НУП3/1 -14,36 31,73 -45,36 31
НУП3/1/НУП2/1 -114,86 31 -45,36 30,5
НУП2/1-НУП1/1 -14,48 31,31 -45,86 32,39
НУП1/1-ОП1 -13 31,52 -45 31,32 -32

Таблица 5.

Участок


Lвых ,дБ

Ауу.max,дБ


Lвх ,дБ


S ,дБ


S уточн.факт, дБ

ОП-1-НУП1/1

-11,14 31,87 -44,87 33,73 -

НУП1/1-НУП2/1


-11,62 31,98 -43,12 31,5 -

НУП2/1-НУП3/1


-12,27 31,15 -42,77 30,5 -

НУПЗ/1-НУП4/1


-13,13 31,36 -43,63 30,5 -

НУП4/1-НУП5/1


-13,82 32,19 -45,32 31,5 -

НУП5/1-НУП6/1


-10,59 31,67 -45,49 34,9 -

НУП6/1-НУП7/1

-11,57 31,98 -42,57 31,0 -

НУП7/1-НУП8/1


-12,22 31,15 -42,72 30,5 -

НУП8/1-НУП9/1


-12,58 31,36 -43,58 31,0 -

НУП9/1-НУП10/1


-13,27 32,19 -44,77 31,5 -

НУП10/1-НУП11/1

-11,22 31,67 -44,94 33,72 -

НУП11/1-НУП12/1

-11,7 31,98 -43,2 31,5 -

НУП12/1-ОУП-2


-13 31,15 -42,85 31,27 29,85

ОУП-2- НУП1/2

-10,64 31,36 -44,36 33,72 -

НУП1/2-НУП2/2


-11,33 32,19 -42,83 31,5 -

НУП2/2-НУП3/2


-12 31,67 -43 31,0 -

НУПЗ/2-НУП4/2


-12,98 31,98 -43,98 31,0 -

НУП4/2-НУП5/2


-13,63 31,15 -44,13 30,5 -

НУП5/2-НУП6/2


-12,15 31,36 -44,99 32,84 -

НУП6/2-ОП3


-13 31,98 -44,13 31,39 31,13

Таблица 5а

Участок


Lвых ,

дБ

Ауу.max,

дБ

Lвх ,

дБ

S,

дБ

Sуточн.факт, дБ

ОП3-НУП6/2

-11,25

31,98

-44,98

33,73


НУП6/2-НУП5/2


-12,11

31,36

-42,61

30,5


НУП5/2-НУП4/2


-12,76

31,15

-43,24

30,5


НУП4/2-НУП3/2


-13,74

31,98

-44,74

31,0


НУП3/2-НУП2/2


-14,41

31,67

-45,4

31,0


НУП2/2-НУП1/2


-12,76

32,19

-46,6

33,84


НУП1/2УП2


-13

31,36

-44,12

31,27

-31,12

ОУП2-НУП12/1


-13,65

31,15

-44,15

30,5


НУП12/1-НУП11/1


-11,91

31,98

-45,63

33,72


НУП11/1-НУП10/1


-12,58

31,67

-43,58

31,0


НУП10/1-НУП9/1


-13,27

32,19

-44,77

31,5


НУП9/1-НУП8/1

-14,13

31,36

-44,93

30,5


НУП8/1-НУП7/1

-14,78

31,15

-45,28

30,5


НУП7/1-НУП6/1

-11,86

31,98

-46,76

34,9


НУП6/1-НУП5/1

-12,53

31,67

-43,53

31,0


НУП5/1- НУП4/1

-13,22

32,19

-44,72

31,5


НУП4/1-НУП3/1

-14,08

31,36

-44,58

30,5


НУП3/1/НУП2/1

-14,73

31,15

-45,23

30,5


НУП2/1-НУП1/1

-13,37

31,98

-46,71

33,34


НУП1/1-ОП1

-13

31,87

-45,04

31,39

-32,04


Таблица 2.

Участок


Lyy,км


Актах,дБ


Ак ср рас,дБ


Аст,дБ


Ауутах,дБ


Ауусррас,дБ


ОП-1-НУП1/1


3,02 31,37 30,59 0,5 31,87 31,09

НУП1/1-НУП2/1


3,03 31,48 30,69 0,5 31,98 31,19

НУП2/1-НУПЗ/1


2,95 30,65 29,88 0,5 31,15 30,38

НУПЗ/1-НУП4/1

НУП4/1


2,97 30,86 30,09 0,5 31,36 30,59

НУП4/1-НУП5/1


3,05 31,69 30,9 0,5 32,19 31,4

НУП5/1-НУП6/1


3 31,17 30,39 0,5 31,67 30,89

НУП6/1-НУП7/1


3,03 31,48 30,69 0,5 31,98 31,19

НУП7/1-НУП8/1


2,95 30,65 29,88 0,5 31,15 30,38

НУП8/1-НУП9/1


2,97 30,86 30,09 0,5 31,36 30,59

НУП9/1-НУП10/1


3,05 31,69 30,9 0,5 32,19 31,4

НУП10/1-НУП11/1


3 31,17 30,39 0,5 31,67 30,89

НУП11/1-НУП12/1


3,03 31,48 30,69 0,5 31,98 31,19

НУП12/1-ОУП-2


2,95 30,65 29,88 0,5 31,15 30,38

ОУП-2-НУП1/2


2,97 30,86 30,09 0,5 31,36 30,59

НУП1/2-НУП2/2


3,05 31,69 30,9 0,5 32,19 31,4

НУП2/2-НУПЗ/2


3 31,17 30,39 0,5 31,67 30,89

НУП3/2-НУП4/2


3,03 31,48 30,69 0,5 31,98 31,19

НУП4/2-НУП5/2


2,95 30,65 29,88 0,5 31,15 30,38

НУП5/2-НУП 6/2


2,97 30,86 30,09 0,5 31,36 30,59

НУП6/2-ОП3


3,03 31,48 30,9 0,5 31,98 31,19

Таблица 6

Участок


Lсшуy,дБ


Lвх,дБ


0,1(Lсшуу Lвх)+9

,


100,1(Lсшуу Lвх)+9


НУП1/1


-132 -44,52 0,25 1,78

НУП2/1


-132 -42,64 0,06 1,15

НУПЗ/1


-132 -43,14 0,11 1,3

НУП4/1


-132 -44,37 0,23 1,7

НУП5/1


-132 -45,2 0,32 2,09

НУП6/1


-132 -45,71 0,37 2,34

НУП7/1


-132 -42,56 0,05 1,12

НУП8/1


-132 -45,11 0,31 2,04

НУП9/1


-132 -44,63 0,26 1,82

НУП10/1


-132 -44,94 0,29 1,86

НУП11/1


-132 -46,17 0,41 1,95
Нуп12/1 -132 -44,47 0,24 1,74

ОУП-2


-132 -45,51 0,35 2,24

НУП1/2


-132 -44 0,2 1,58

НУП2/2


-132 -46,05 0,40 2,51

НУПЗ/2


-132 -44,54 0,25 1,78

НУП4/2


-132 -44,48 0,22 1,66

НУП5/2


-132 -43,97 0,19 1,55

НУП6/2


-132 -46,21 0,42 2,63

НУП7/2


-132 -47,06 0,50 3,16

НУП8/2


-132 -47,29 0,52 3,31

НУП9/2


-132 -45,08 0,30 2,00

НУП10/2


-132 -45,58 0,34 2,18

НУП11/2


-132 -47,12 0,51 3,24

НУП12/2


-132 -47,45 0,55 3,55
НУП13/2 -132 -47,68 0,57 3,72
НУП14/2 -132 -45,46 0,35 2,24
ОП3 -132 -48,01 0,60 3,98

Итого:



 = 62,21

3 ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ КАНАЛОВ ТЧ

3.1 Расчет рабочего затухания УУ

Рабочее затухание УУ Ауу, дБ, рассчитывается по формуле (5).

Ауукст , (5)

где Ак - затухание участка кабеля при заданной температуре грунта. Ак,дБ.

Затухание участка кабеля рассчитывается по формуле (6).

Ак= t • lyy , (6)

где t - коэффициент затухания кабеля при заданной температуре грунта на верхней частоте СП, дБ;

lуу - длина усилительного участка, км;

Аст - затухание станционных устройств,дБ

ст=2 Афп=0,5 дБ).


Рассчитаем рабочее затухание на участке кабельной линии ОП1 - НУП1/1.

Ак max = tmax lyy1, дБ

Ak max = 10,34 3 = 31,02 дБ

Ayy max = Ak max+ Аст ,дБ

Ayy max = 31,02+0,5 =31,52 дБ

Ак ср расч = tср.расч lyy1 дБ

Ак ср расч = 10,13 3 = 30,39 дБ

Aуу ср расч = Ак ср + Аст, дБ

Aуу ср расч = 30,39+0,5=30,89 дБ

Результаты расчетов рабочего затухания остальных участков приведены в таблице 2.

Похожие рефераты:

Проект высокоскоростной локальной вычислительной сети предприятия

Локальная сеть Ethernet в жилом микрорайоне

Проектирование магистральной волоконно-оптической системы передачи с повышенной пропускной способностью

Измеритель шума

Оптоволоконные линии связи

Проектирование локальной сети для рабочих мест на базе сети Ethernet

Анализ методики проведения санитарно-экологического состояния объекта

Кабеля для компьютерной сети

Измеритель отношения сигнал/шум ТВ канала

Цифровые системы передачи

Разработка систем передачи информации нового поколения

Электронный документооборот страхового общества

Проект структурированной кабельной системы

Расширение филиала "Шахта "Осинниковская" за счет ввода в отработку запасов филиала "Шахта "Тайжина"

Реконструкция волоконно-оптической линии связи

Проектирование первичной сети связи на участке железной дороги
