Реферат: Физико-химические свойства нефтей

Министерство образования Российской Федерации

Тюменский государственный университет

Физический факультет

Физико-химические свойства нефтей

Тюменского региона

Выполнил: Кунгуров А.А.
Проверил: Безуглый Б.А.

Тюмень – 2001

Содержание.

Введение

Классификация нефтей

Плотность и молекулярная масса

Вязкость нефтей и нефтепродуктов

Заключение

Приложение 1

Приложение 2

Литература

Введение.

С развитием техники повышаются требования к ассортименту и ка­честву нефтей и нефтепродуктов, что, в свою очередь, требует совершен­ствования процессов их производства. Поэтому качества, как товарной нефти, так и продуктов ее переработки, подлежат обязательному контро­лю. Организацию контроля качества невозможно осуществлять без стан­дартов на нефтепродукты и методов их испытания. Задачи стандартизации многообразны. Это и удовлетворение более высоких требований к выпус­каемой продукции технологии транспорта, защита интересов потребителя, также и интересов изготовителя — от необоснованных претензии.

Государственная система стандартизации предусматривает сле­дующие категории стандартов, государственные на нефтепродукты (ГОСТ),отраслевые (ОСТ),республиканские (РСТ),стандарты пред­приятий (ГТП),технические условия (ТУ).

Соблюдение государственных стандартов обязательно для всех предприятий и организаций, причастных к транспорту и хранению нефтей и нефтепродуктов, тогда как другие имеют ограниченную сферу влияния. В этих документах устанавливается перечень формулируемых физико-химических, наиболее важных эксплуатационных свойств, допустимые значения ряда констант, имеющих специфическое назначение и условие использования.

К физико-химическим относятся свойства, характеризующие со­стояние нефти и нефтепродуктов и их состав (например, плотность, вяз­кость, фракционный состав). Эксплуатационные свойства характеризуют полезный эффект от использования нефтепродукта по назначению, опре­деляют область его применения. Некоторые эксплуатационные свойства нефтепродуктов оценивают с помощью нескольких более простых физико-химических свойств. В свою очередь, перечисленные физико-химические свойства можно определить через ряд более простых свойств веществ. Часто на практике нефтепродукты и нефти характеризуются уровнем каче­ства. Оптимальным уровнем считается такой, при котором достигается наиболее полное удовлетворение требований потребителя. Уровень каче­ства зависит от уровня каждого свойства и значимости этого свойства. Количественную характеристику одного или нескольких свойств продукции, составляющих его качество, следует называтьпоказателем качества. От­носительную характеристику качества, основанную на сравнении значений показателей качества оцениваемой продукции с базовыми значениями, на­зывают уровнем качества. Например, качество нефти, удовлетворяющее требованиям НГТЗ, должно соответствовать ТУ-39-1623-93 «Нефть рос­сийская». Некоторые показатели качества приведены в табл. 1.1 (см. приложение 1).

Большинство методов оценки и анализа свойств и качества стан­дартизовано и по назначению. Они подразделяются на приемосдаточные, контрольные, полные, арбитражные и специальные. Приёмосдаточный анализ проводят для установления соответствия произведенного, посту­пившего или отгруженного нефтепродукта показателям качества.

Контрольный анализ проводят в процессе приготовления или хране­ния нефтепродукта. Полный анализ позволяет дать оценку качества по ос­новным эксплуатационным свойствам для партии продукта, отгружаемой с завода, или перед «закладкой» продукта на длительное хранение. Арбит­ражный анализ выполняют на главном предприятии отрасли по данному виду продукции или в нейтральной компетентной лаборатории в случае возникновения разногласия между поставщиком и потребителем. Число контролируемых показателей при этом может быть различным. Специаль­ный анализ проводится по узкой группе нефтепродуктов. Например, опре­деление фракционного состава нефтей, стабильность масел.

Тот или иной метод анализа дает надежные результаты только тогда, когда его проводят в установленных стандартами условиях. Всякое отсту­пление от стандартных методов не допускается, т. к. даже одно и то же свойство для различных нефтепродуктов определяется различными мето­дами. Свойства нефтей и нефтепродуктов многообразны, способны оказы­вать взаимное влияние и требуют всестороннего изучения.

Классификация нефтей.

Нефть и нефтепродукты представляют собой сложную жидкую смесь близкокипящих углеводородов и высокомолекулярных углеводород­ных соединении с гетероатомами кислорода, серы, азота, некоторых ме­таллов и органических кислот. Определить индивидуальный химический состав нефти практически невозможно, поэтому ограничиваются опреде­лением группового химического состава, т.е. отдельных рядов и групп уг­леводородов.

Несмотря на многообразие углеводородов, основными структурны­ми элементами нефти являются углерод и водород, а элементарный состав колеблется в небольших пределах: углерод 83-87%, водород 11-14%. На долю других элементов, объединяемых группой, смолисто-асфальтеновые вещества представляют собой высокомолекулярные органические соеди­нения, содержащие углерод, водород, серу, азот и металлы. К ним относят­ся: нейтральные смолы, растворимые в бензинах; асфальтены, не раство­римые в петролейном эфире, но растворимые в горячем бензоле; карбены, растворимые в сероуглероде; карбониты, ни в чем не растворимые. При сгорании нефти получается зола (сотые доли процента), состоящая из оки­слов кальция, магния, железа, алюминия, кремния, натрия и ванадия. Кста­ти, соединения последнего являются переносчиками кислорода и способ­ствуют активной коррозии.

В нефти можно обнаружить более половины элементов таблицы Менделеева. Элементарный (часто говорят «химический») состав нефти полностью не известен. Уже сейчас обнаружены 425 индивидуальных уг­леводородов, содержащих серу, азот и кислород. Трудность определения состава заключается в том, что выделить из нефти соединения можно пока лишь путем перегонки, при этом состав нефти может значительно изме­ниться в результате различных реакций.

Определить индивидуальный химический состав нефти практически невозможно, поэтому ограничиваются определением группового химиче­ского состава, т.е. отдельных рядов и групп углеводородов. Углеводоро­ды, различающиеся содержанием углерода и водорода в молекуле, а также строением, являются основным компонентом нефти. Углеводороды приня­то разделять на парафиновые (насыщенные алканы), нафтеновые и аро­матические. Преобладание той или иной группы углеводородов придает этим продуктам специфические свойства. В зависимости от преобладания в нефти одного из трех представителей углеводородов (более 50%) нефти именуются метановые, нафтеновые или ароматические. В случае, когда к доминирующему присоединяется другой углеводород в количестве не ме­нее 25%, то им дают комбинированное название, например, метанонафтеновые.

Приведенная выше классификация нефтей по углеводородному со­ставу позволяет дать новое определение нефти:нефть представляет собой раствор чистых углеводородов и гетероатомных органических соединений, т. е. углеводородов, содержащих в молекуле атомы кислорода или азота, или серы.Именно раствор, а не смесь, причем не обычный раствор, а раствор различных соединений друг в друге.

С помощью табл. 1.2 и 1.3 (см. приложение 1) можно проследить изменение физико-химических, теплофизических и опасных свойств чистых углеводородов. Можно заметить также, что даже у углеводородов, имеющих одну химиче­скую формулу, ряд показателей отличается по величине.

Разделение таких многокомпонентных смесей проводят на части, со­стоящие из углеводородов, близких по составу, которые принято называть фракциями. Нефть и нефтепродукты имеют температуру начала кипения tн.к . и конца кипения tк.к. . ­­ - Фракционный состав нефтяной смеси определяет­ся обычно простой перегонкой или ректификацией, а на практике его оп­ределяют стандартным перегонным аппаратом и измеряют в объемных или массовых единицах. Разделение таких сложных смесей, как нефть и кон­денсат, на более простые называют фракционированием. Нефтепродукты и конденсата, получаемые из нефти, являются фракциями, вскипающими в достаточно узких температурных пределах (см. рис. 1.1 приложение 2), определяемых техническими условиями. При перегонке нефти, имеющей типичный со­став, можно получить: 31% бензиновых фракций, 10% керосиновых, 51% дизельных, 20% базового масла и около 15% составит мазут.

Эти фракции являются базовыми для получения товарных нефтепродук-тов, ассортимент которых достаточно велик и весьма разнообразен. Отече­ственной промышленностью освоен выпуск свыше 500 наименований нефтепродуктов, поэтому на рисунке 1.1 даны показатели только тех, которые за­нимают значительное место в грузообороте объектов хранения или часто встречающихся в повседневной жизни.

Условно товарные нефтепродукты делятся насветлые, темные, пластичные смазки и нефтехимические продукты. К светлым нефте­продуктам относят и бензины, керосины, топлива для реактивных двигате­лей, дизельные топлива. Темные нефтепродукты — это различные масла и мазуты.

В процессе перегонки составляющие его компоненты отгоняются в порядке возрастания их температур кипения. При определении фракци­онного состава по ГОСТ 2177-82 перегонку ведут до 300°С. При этом от­мечают температуру начала перегонки (н. к. ) и объемы дистиллятов при 100, 120, 150, 160°С, а далее через каждые 20°С до 300°С. Обычно бензи­новые фракции выкипают в пределах 35¸205°С, керосиновые - 150¸315°С, дизельные - 180¸420°С, тяжелые масляные дистилляты - 420¸490°С, оста­точные масла - выше 490°С.

Перегонку нефтепродуктов с температурами кипения до 370°С ведут при атмосферном давлении, а с более высокими — в вакууме или с приме­нением водяного пара (для предупреждения их разложения). Кстати, авто­мобильные бензины А-72, А-76, АИ-93 имеют практически один и тот же фракционный состав. Авиационные бензины отличаются повышенным со­держанием легких фракций. Содержание в продукте тех или иных фракции определяется техническими условиями на данный нефтепродукт и зависит от его назначения. Нефти классифицируются по содержанию в них бензи­новых, керосиновых и масляных фракций.

Фракционный состав нефтяных смесей определяется обычно про­стой перегонкой с дефлегмацией или ректификацией, разгонку легких фракций проводят при низких температурах и повышенных давлениях, средних фракций — при атмосферном давлении, тяжелых фракций — в ва­кууме. Для разгонки используют специальные аппараты: Энглера, Богда­нова, Гадаскина, АРН - 2 и др. Фракционный состав легких нефтяных фракций рекомендуется определять также хроматографическим методом, который по сравнению с традиционными ректификационными методами имеет ряд преимуществ: он позволяет наряду с фракционным составом смеси определять индивидуальный углеводородный состав бензиновых фракций, сокращает время анализа, уменьшает величину пробы, повышает надежность метода и дает возможность использовать однотипную аппара­туру.

Отметим, что индивидуальный покомпонентный состав нефтяных смесей определяется методами фракционной разгонки смеси на лабора­торной ректификационной колонке с последующим использованием для анализа узких фракций адсорбционной газожидкостной хроматографии, масс-спектроскопии и прочих современных методов анализа сложных сме­сей.

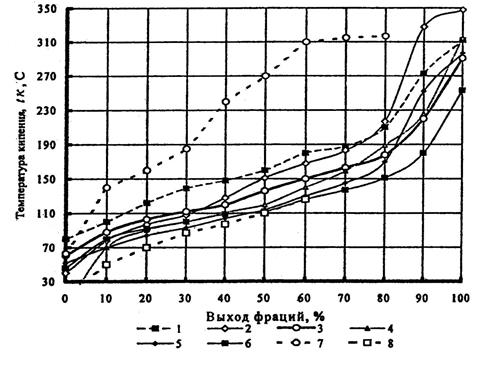

Выше отмечалось, что фракционный состав определяет количество углеводородов с определенными свойствами. Следовательно, по имею­щимся данным о физико-химических свойствах можно судить о фракци­онном составе. Известно, чтонаиболее «чувствительна» к изменению углеводородного состава вязкость нефти.

При обработке данных о свойствах нефтей для определения фракций Фр , выкипающих при температуре до 200°С в ТюмГНГУ была получена эмпирическая зависимость

(1.1)

где Фр фракционный состав нефти при 200°С, % вес; h0 — параметр, характеризующий характеризующий степень изменения динамической вязко­сти при изменении температуры.

Для нефтей с динамической вязкостью h20 £37 МПа и плотностью r20 = 795-890 кг/м3 параметр h0 можно определить по формуле

(1.2)

где h20 и h50 динамическая вязкость нефти, соответственно, при температурах 20 и 50°С, Пас.

Формула (1.2) была проверена на различных нефтях более 200 ме­сторождений Западной, Восточной Сибири, Башкирии, Казахстана, Став­ропольского края и справедлива для абсолютного большинства нефтей с температурой начала кипения до 85° С и содержанием парафинов и смол до 25%.

Относительная ошибка при определении фракционного состава неф­тей отечественных месторождений при 200°С по формуле (1.2) составляет около 20% и объясняется различием содержания в нефтях смол, парафинов и других примесей. Несколько большие отклонения при расчете наблюда­ются для среднеазиатских нефтей, проявляющих аномальные и вязкопластичные свойства. Дополнительные исследования позволили установить, что для нефтей ряда регионов: Башкирии, Татарстана, Пермской области, Удмуртии расчеты по формуле (1.2) дают заниженные результаты, для нефтей Западной и Восточной Сибири, Сахалинской области - завышен­ные. Обработка полученных результатов методами математической стати­стики позволила уточнить предложенную формулу и рекомендовать ее к использованию в следующем виде:

(1.3)

где Кг - коэффициент, учитывающий глубину стабилизации нефти на промысле или потерю нефти в резервуарных парках; n- показатель вяз­кости, для Башкортостана и Куйбышевской области n = 0,680, Татарстана - 0,685, Саратовской области, Западной и Восточной Сибири - 0,66, Саха­линской области - 0,655, Пермской области и Удмуртии - 0,675, для турк­менских, узбекских и таджикских нефтей n= 0,64, Казахстана - 0,675.

Таким образом, при отсутствии фактических данных об углеводо­родном составе нефти для практических инженерных расчетов можно ре­комендовать формулу (1.3), обеспечивающую погрешность расчетов не более 10%.

Известно, что физические свойства нефти зависят от преобладания в них отдельных углеводородов или различных их групп. Например, боль­шое содержание в нефти парафинов, смол и асфальтенов повышает ее вяз­кость, особенно при пониженных температурах. В зависимости от состава и ряда свойств производится классификация нефтей, позволяющая выбрать наиболее целесообразный способ транспортировки и хранения.

Во многих нефтях Западной Сибири (усть-балыкская, западно-сургутская и самотлорская и др.) содержание парафина не превышает 4%. Наблюдаются зависимость — чем больше в нефти парафина, тем меньше в ее составе смол и асфальтенов; чем больше геологический возраст нефти, тем больше в ее составе парафина. Высокопарафиновые нефти характеризуются наименьшим содержанием серы, ванадия и никеля. Высокое содержание парафина в нефти существенно ослож­няет и удорожает процессы ее добычи, транспортировки и переработ­ки. При добыче высокопарафинистых нефтей снижается и даже пол­ностью прекращается дебит скважин из-за закупорки их так называе­мыми асфальто-парафиновыми отложениями (АСПО). АСПО из сква­жин приходится удалять механическим путем, тепловой обработкой, промывкой растворителями.

Парафин при перекачке высокопарафиновых нефтей отлагается на внутренних стенках трубопровода. В магистральных трубопроводах толщина отложений парафина достигает 30 мм. Чтобы предотвратить это явление, при транспортировке нефтей применяют способ горячей перекачки. При этом каждые 25—150 км длины трубопровода нефть дополнительно подогревают. Одним из крупнейших в мире горячих нефтепроводов является трубопровод «Усть-Гурьев-Куйбышев», пере­качивающий высокопарафиновые мангышлакские нефти. Мангышлакские нефти перед закачкой в трубу нагревают до 67-77 °С.

По содержанию серы нефти классифицируются на три класса: малосернистые (до 0,2% серы), сернистые (0,2 - 3,0% серы) и высокосернистые (более 3,0%). Сера в нефти находится в виде сероводорода, меркаптанов и сульфидов до 6%, иногда - в свободном виде. Сера и ее соединения активно взаимодействуют с металлами, также вызывая сильную коррозию. Обнаруживают их по резкому запаху и действию на растворы свинцовых солей. Следует заметить, что содержание серы в нефти ухудшает ее качество, вызывая серьезные осложнения в тех­нологии переработки, подготовки и транспорта нефтей.

Известно, что в пластовых условиях в нефти всегда растворено некоторое количество газа, имеющего в своем составе, кроме углево­дородов, и неуглеводородные газы — азот, углекислый газ и др.Азот, как примесь безвредная и инертная, почти не контролируется анали­зами. Его содержание в нефтях обычно не превышает 1,7%. Углеводо­родных соединений азота довольно много - пиридин, хинолин и т. д.

Газ, который извлекается из недр, принято называтьпопутным. Газ, выделяющийся в промысловых системах, называютнефтяным газом. Ко­личественно содержание газа в нефти характеризуется так называемымгазовым фактором. В зависимости от состава газ подразделяют на сухой (легкий) и жирный (тяжелый). Сухой газ состоит преимущественно из легких угле­водородов метана и этана. В жирном газе содержание фракций пропана, бутана и выше достигают таких величин, что из него можно получать сжиженные газы, газовый бензин или конденсаты. Нефть, содержащую газ, принято называтьгазонасыщенной нефтью.

Плотность и молекулярная масса.

Плотностью называется количество покоящейся массы в единице объема. Определение плотности нефти и нефтепродуктов весьма облегчает возможные расчеты, связанные с расчетом их массового количества. Учет количества нефти и нефтепродуктов в объемных единицах вызывает некоторые неудобства, т. к. объем жидкости меняется с изменением температуры. Плотность имеет размерность кг/м3 . Поэтому, зная объем и плотность, при приеме, отпуске и учете нефти и нефтепродуктов можно выражать их количество в массовых единицах, т. к. масса не зависит от температуры.

На практике часто имеют дело с относительной плотностью неф­ти и нефтепродукта, которая определяется отношением их массы при тем­пературе определения к массе чистой воды при +4°С, взятой в том же объ­ема. Плотность воды при +4°С имеет наибольшее значение и равна 1000 кг/м3 . Относительную плотность принято определять при +20°С, что обозначается символом rот - Относительная плотность нефтей и нефтепро­дуктов при +20°С колеблется в пределах от 0,7 до 1,07.

Удельным весом называется вес единицы объема, т.е. сила притяже­ния к земле единицы объема вещества.

g=rg (1.4)

где - r плотность вещества, кг/м; g ускорение силы тяжести.

Существует также понятие относительного удельного веса , чис­ленная величина которого равна численной величине относительной плот­ности. Плотность и удельный вес нефти и нефтепродуктов зависят от тем­пературы. Для пересчета плотности при одной температуре на плот­ность при другой может служить следующая формула

ri =r20 -x(t-20), (1.5)

где x — поправка на изменение плотности при изменении температу­ры на 1°С; r20 - плотность нефти или нефтепродукта при t = +20°С.

Значения r некоторых простых углеводородов приведены в табл. 1.3. (см. приложение 1) Плотность нефтей и нефтепродуктов для практических измерений считает­ся аддитивной величиной.

Плотность нефтей и нефтепродуктов для практических измерений считается аддитивной величиной, т.е. средняя плотность нескольких нефтепродуктов или нефтей может быть вычислена по правилу смешения

, (1.6)

где (xi — плотность i-го нефтепродукта объемом в общем объеме. На практике плотность нефтепродуктов, нефтей и их смесей опреде­ляют ареометрическим, пикнометрическим способом или взвешиванием,

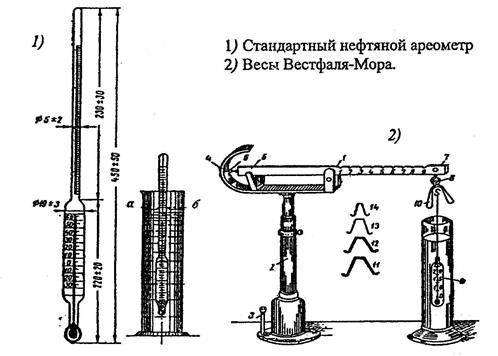

например, на весах Вестфаля-Мора (см. рис. 1.2. приложение 2).

Плотность большинства нефтей (в том числе северных месторождений Тюменской области (СРТО), (см. табл. 1.5. и 1.6), исследованных в ТюмГНГУ, находится в пределах 825 — 900 кг/м3 .

Недостаточное знание свойств нефти, например, попавшей в воду в результате утечки или залпового сброса, приводит к тактическим ошибкам при ликвидации нефтяного загрязнения. Нередко, отождеств­ляя свойства нефтяного пятна на поверхности воды со свойствами неф­ти, такое пятно пытаются поджечь. Однако без специальной подготовки это сделать невозможно. Следует учитывать, что нефтяное пятно взаи­модействует с водой и воздухом, образуя эмульсию с трудно прогнози­руемыми характеристиками. Поскольку сбор нефти с поверхности воды почти всегда осуществляется с помощью технических средств, необхо­димо учитывать наличие в нефтяном загрязнении фракций с температу­рой вспышки паров менее 60°С, недопустимых с точки зрения пожарной безопасности, наличия пыли, а также наличия растворенного газа.

При попадании механических примесей, испарении, растворении в воде, окислении, эмульгировании, солнечной радиации изменяются масса и свойства нефти. Плотность нефти — важный фактор, который следует учитывать при очистке водных поверхностей. При плотности нефти, при­ближающейся к 900 кг/м3 , возникает угроза ее осаждения на дно. Это же явление наблюдается и при уменьшении плотности воды вследствие по­нижения ее температуры с 4 до 0°С. Однако нефть может всплыть на по­верхность даже через большой промежуток времени при повышении ее температуры и соответствующем изменении плотности. Плотность газона­сыщенных нефтей определяют по эмпирическим формулам, предложен­ным специалистами Гипровостокнефти, В.М. Далецким и Л.Л. Кабищером, А.А. Коршаком и П.И. Тугуновым, В.И. Шиловым и др., в основу положены коэффициенты, учитывающие газонасыщение. Для расчета от­носительной плотности испаряющейся нефти рядом авторов предлагается формулы, предполагающие линейное изменение плотности (s£ 5% масс.).

Приведённые а ТюмГНГУ экспериментальные исследования нефтей, показывают, что при одном и том же уровне потерь плотность нефти будет зависеть от скорости испарения и от доли потерь лёгкой фракции. Скорость испарения нефти определяется также (как установлено выше) температурой tн , скоростью ветра Jв , продолжительностью испарения t и высотой взлива hВ3

Многочисленные экспериментальные данные (более 400) по изменению плотности нефтей были обработаны методом наименьшего квадрата, и в результате была получена эмпирическая зависимость

(1.7)

где r,rн – плотность нефти при величине потерь s и исходной нефти соответственно.

Теоретически молекулярная масса смеси аддитивно складывается из молекулярных масс отдельных компонентов. Однако для этого необ­ходимо знать молярные (объемные) концентрации всех компонентов, входящих в данную смесь. Последнее, как уже указывалось выше, на практике не всегда возможно. Кроме того, как в стабильном, так и в деэтанизированном конденсате практически всегда находятся углеводо­родные газы, которые «смазывают» законы, полученные для чистых ве­ществ, существенно изменяя такие параметры, как давление насыщен­ных паров, вязкость и температуру начала кипения. Вероятно, этим можно объяснить разброс экспериментальных значений и рассчитанных по формулам.

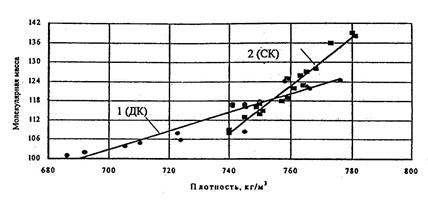

В ТюмГНГУ в результате анализа на ЭВМ, данных пассивных и активных экспериментов (всего около 500) получены математические модели, позволяющие по известной плотности смеси определить моле­кулярную массу газового конденсата.

Для ДК (r£780 кг/м3 ) математическая модель имеет вид

mДК =0,2432r20 -65, (1.8)

Для СК (r£740¸800 кг/м3 )

mСК =0,786r20 -474.63, (1.9)

Отклонения экспериментальных данных от расчётных по формулам (1.8¸1.9) можно проследить по графикам рис 1.3.

Вязкость нефтей и нефтепродуктов.

Одной из наиболее характерных особенностей жидкостей является способность изменять свою форму, под действием внешних сил. Это свой­ство жидкости объясняется скольжением ее молекул относительно друг друга. Одна и та же сила создает в разных жидкостях разные скорости пе­ремещения слоев, отстоящих один от другого на одинаковые расстояния. Однако способность молекул к скольжению не бесконечно велика, поэто­му Ньютон рассматривает вязкость как «недостаток скольжения». Обычно вязкостью иливнутренним трением называют свойство жидкости сопро­тивляться взаимному перемещению ее частиц, вызываемому действием приложенной к жидкости силы.

Явление внутреннего трения в жидкости с ее вязкостью было связа­но Ньютоном известной формулой

(1.10)

где t - напряжение внутреннего трения; dv/ dR - градиент скорости по радиусу трубы или относительное изменение скорости по направлению, перпендикулярному к направлению течения, т.е. приращением скорости на единицу длины нормали; h коэффициент (касательное усилие на единицу площади, приложенное к слоям жидкости, отстоящим друг от друга на расстоянии, равном единице длины, при единичной разности скоростей между ними).

Внутреннее трение, характеризуемое величиной h, немецкий ученый М. Якоб в 1928 году предложил называть динамической вязкостью. В тех­нической литературе за hутвердилось наименование абсолютной вязкости, так как эта величина выражается в абсолютных единицах. Однако в абсо­лютных единицах, можно выражать также и единицы кинематической и удельной вязкости. Термин «динамическая вязкость» соответствует физиче­скому смыслу h, так как согласно учению о вязкости h входит в уравнение, связывающее силу внутреннего трения с изменением скорости на единицу расстояния, перпендикулярного к плоскости движущейся жидкости.

Впервые же динамическая вязкость была выведена врачом Пуазейлем в 1842 г. при изучении процессов циркуляции крови в кровеносных сосудах. Пуазейль применил для своих опытов очень узкие капилляры (диаметром 0,03-0,14 мм), т.е. он имел дело с потоком жидкости, движение которого было прямолинейно послойным (ламинарным). Вместе с тем исследователи, работавшие до Пуазейля, изучали закономерность истечения жидкости в более широких капиллярах, т.е. имели дело с возникающим турбулентным (вихревым) истечением жидкости. Проведя серию опытов с капиллярами, соединенными с шарообразным резервуаром, через которые под действием сжатого воздуха пропускался некоторый объем жидкости, определенный отметками, сделанными сверху и снизу резервуара, Пуазейль пришел к сле­дующим выводам: 1) количество жидкости, вытекающее в единицу време­ни, пропорционально давлению при условии, что длина трубки превышает некоторый минимум, возрастающий с увеличением радиуса. 2) количество жидкости, вытекающее в единицу времени, обратно пропорционально дли­не трубки и прямо пропорционально четвертой степени радиуса. Формула Пуазейля в современной редакции выглядит следующим образом:

где h - коэффициент внутреннего трения (динамическая вязкость); Р – давление, при котором происходило истечение жидкости; t - время истечения жидкости в объёме V, L – длина капилляра; r – радиус капилляра.

Единицей динамической вязкости является сила, необходимая для поддержания разности скоростей, равной 1 м/с, между двумя параллель­ными слоями жидкости площадью 1 м2 находящимися друг от друга на расстояний 1м, т.е. единицей измерения динамической вязкости в системе СИ является

Н × с/м2 или Па × с .

Единица динамической вязкости, выраженная в физической системе измерения СГС, в честь Пуазейля называется Пуазом, т.е. за единицу ди­намической вязкости принимают сопротивление, которое оказывает жид­кость при относительном перемещении двух ее слоев площадью 1 см2 , от­стоящих друг от друга на 1 см, под влиянием внешней силы в 1 дн при скорости перемещения в 1см 1с. Динамическую вязкость при температуре t обозначают ht .

Приближенное совпадение численного значения динамической вяз­кости воды при 20°С с 1 сантиПуазом (сП) дало повод Бингаму предло­жить построить систему единиц - вязкости, в которой исходной единицей является динамическая вязкость воды при 20°С, принимаемая по Бингаму за 1 сП (точнее h20 воды равна 1,0087 сП). Таким образом, для большинст­ва практических измерений с достаточной точностью можно считать, что h20 воды соответствует 1 сП. Это представляет большое удобство в практи­ческой вискозиметрии, для которой большое значение имеют жидкости с постоянными физико - химическими константами, имеющие точно извест­ную вязкость при данной температуре. Из числа относительных обозначе­ний наибольшим распространением пользуется так называемаяудельная вязкость, показывающая, во сколько раз динамическая вязкость, данной жидкости больше или меньше динамической вязкости воды при какой - то условно выбранной температуре. Таким образом, удельная вязкость пред­ставляет собой отвлеченное число.

Величина, обратная динамической вязкости, носит название текуче­сти и обозначается знаком T.

Жидкости, подчиняющиеся линейному закону течения Ньютона, на­зываются ньютоновскими, представляют индивидуальные вещества либо молекулярно - дисперсные смеси или растворы, внутреннее трение (вяз­кость) которых при данных температуре и давлении является постоянным физическим свойством. Вязкость не зависит от условий определения и скорости перемещения частиц (течения), если не создается условий для турбулентного движения.

Однако для коллоидных растворов внутреннее трение значительно изменяется при различных условиях потока, в частности при изменении скорости течения. Аномальное внутреннее трение коллоидных систем принято называтьструктурной вязкостью. В этом случае частицами, ко­торые перемещаются относительно друг друга в потоке, являются не моле­кулы, как в нормальных жидкостях, а коллоидные мицеллы, способные дробиться и деформироваться при увеличении скорости или изменении ус­ловий потока, в результате чего измеряемое внутреннее трение уменьша­ется (либо, наоборот, увеличивается). Большинство жидких нефтепродук­тов не выявляет признаков структурной вязкости в широком температур­ном интервале. Хотя они и представляют собой относительно сложные, ас­социированные жидкости, они не обладают коллоидной структурой, при­знаки которой обнаруживаются для жидких нефтепродуктов .лишь при низких температурах, приближающихся к температурам потери текучести.

В зависимости от температуры, при которой происходит перекачка, одна и та же жидкость может быть и ньютоновской в области высоких температур и неньютоновской в области низких температур. Неньютонов­ские жидкости могут быть разделены на пластичные, псевдопластнчные и дилатантные.

В пластических жидкостях наряду с вязкостью проявляются так же пластические свойства, заключающиеся в наличии некоторого предельного напряжения сдвига t0 , после достижения, которого только и возникает «те­кучесть» среды. Поведение пластических жидкостей объясняется наличи­ем в них пространственной структуры, достаточно прочной, чтобы сопро­тивляться любому напряжению, не превосходящему t0 . Если напряжение превышает t0 , то структура полностью разрушается и жидкость выдает се­бя как обычная ньютоновская, при напряжении, равном (t=t0 ). Течение пластичных жидкостей подчиняется уравнению Шведова – Бенгама

Это уравнение после почленного деления на dv/ dR можно предста­вить в виде

h0 =h+h0 (1.11)

где h0 - эффективная или кажущаяся вязкость; h - истинная вяз­кость; h0 - структурная составляющая эффективная вязкость.

Псевдопластичные жидкости не обнаруживают начального напря­жения сдвига и для жидкостей справедлива независимость вида

(1.12)

где k и n — постоянные величины для данной жидкости. Характер­ным для псевдопластичных жидкостей является то, что n всегда меньше единицы.

Дилатантные жидкости, сходны с псевдопластическими тем, что в них тоже нет начального напряжения сдвига. Течение этих жидкостей так­же подчиняется степенному закону (1.12), но показатель n превышает еди­ницу.

У многих жидкостей зависимость между напряжением и градиен­том скорости изменяется во времени и поэтому не может быть выра­жена простыми формулами.

Жидкости, обладающие свойством, изотермического самопроизволь­ного увеличения прочности структуры во времени и восстановления структуры после ее разрушения, называются парафинистые нефти. При технических расчетах, а также при контроле качества нефтей и нефтепро­дуктов широкое распространение получил коэффициент кинематиче­ской вязкости, который представляет собой отношение коэффициента ди­намической вязкости m к плотности жидкости при той же температуре

(1.13)

В физической системе единиц широкое применение имеет единица кинематической вязкости в см2 (Стокc - Ст.) и мм2 (сантиСтокс - сСт). Таким образом, 1 Cm представляет собой вязкость жидкости, плотность которой равна 1г /1мл и сила сопротивления которой взаимному перемеще­нию двух слоев жидкости площадью 1 см2 , находящихся на расстоянии 1 см один от другого и перемещающихся один относительна другого со скоростью 1 см/с, равна 1 дн.

Вязкость нефтей и нефтепродуктов зависит от температуры, увеличиваясь с ее понижением. Для выражения зависимости вязкости от температуры предложено много различных формул. Наибольшее примене­ние для практических расчетов подучила формула Рейнольдса - Филонова

, (1.14)

(1.15)

где U - коэффициент крутизны вискограммы, 1/К; v*,v - кинематическая вязкость при известной температуре Тж и при температуре Т; е - основание натурального логарифма.

Для нахождения коэффициента крутизны вискограммы для данного продукта достаточно знать значения вязкостей при двух температурах Т1 и Т2

Динамическая и кинематическая вязкости - это вполне определен­ные физические характеристики, которые, как и все другие величины, вы­ражены в абсолютных единицах и могут быть подставлены в те или другие расчетные формулы. В случаях, когда вязкость применяется не как расчет­ная величина, а как практическая характеристика нефтепродукта, ее при­нято выражать не в абсолютных, а в относительных, или условных, едини­цах.

Подобный способ выражения вязкости является результатом непра­вильного представления о том, что определение динамической и кинема­тической вязкостей отличается сложностью, и применения на практике упрощённых технических приборов, дающих показания в условных единицах вязкости. Неудобство всех условных, или относительных, единиц вязкости заключается в том, что вязкость, выраженная в этих единицах, не пред­ставляет собой физической характеристики нефтепродукта, так как она за­висит от способа определения, конструкции прибора и других условий. Из числа относительных обозначений наибольшим распространением пользу­ется так называемая удельная вязкость.

В различных странах в зависимости от выбора стандартных аппара­тов для определения условной вязкости приняты различные условные еди­ницы вязкости. Для пересчета в абсолютные единицы существуют эмпи­рические формулы; однако все эти формулы носят лишь приближенный характер, а некоторые из них просто неточны. Поэтому, если необходимо определить вязкость нефтепродукта в абсолютных единицах, следует оп­ределять ее непосредственно и только в крайних случаях прибегать к пере­счету. Условную вязкость выражают условными единицами: градусами или секундами. Эти единицы обычно представляют собой либо отношение времени истечения определенного объема исследуемого продукта при данной температуре ко времени истечения такого же объема стандартной жидкости при определенно установленной температуре, либо просто время истечения определенного объема испытуемой жидкости.

Как сказано выше, вязкость характеризует свойство данной жидко­сти оказывать сопротивление при перемещении одной части жидкости относительно другой. Такое сопротивление наблюдается как при движении жидкости относительно какого-либо тела, так и при движении какого-либо тела в жидкости. Оба эти случая дают принципиальную возможность из­мерения вязкости различными способами. Наиболее удобным способом измерения вязкости при движении жидкости относительно твердого тела является наблюдение над истечением исследуемых жидкостей из капил­лярных трубок. Для расчета пользуются формулой Пуазейля. Для расчета значений вязкости при движении каких-либо тел в жидкости может быть применен ряд формул, в которых учитываются характер движения и форма движущегося тела. Из этих формул наибольшее значение имеет приводи­мая ниже формула Стокса для расчета вязкости по скорости падения твер­дого шарика в жидкости. Способы измерения вязкости, основанные на ис­течении жидкости из капиллярных трубок, широко распространены. На­против, способы, построенные на принципе движения твердого тела опре­деленной формы в вязкой жидкости, применяются сравнительно редко вследствие того, что даже для тел простейшей формы соответствующие уравнения движения получаются очень сложными. Эти способы находят себе применение преимущественно в тех случаях, когда способы, основан­ные на втором принципе, т.е. на истечении жидкости из капилляров, прак­тически неприменимы вследствие экспериментальных трудностей.

Вязкость нефти изменяется в широких пределах и зависит от ее со­става, количества растворенного газа, примесей в некоторой степени, от давления, температуры, увеличиваясь с ее понижением.

Пересчет вязкости с одной температуры на другую связан с некото­рыми особенностями и на практике иногда сопровождается ошибками. В справочной литературе обычно приводятся сведения о вязкости нефтей при весьма ограниченных условиях и значениях температур. Чаще всего это температуры 20 и 50°С или 50 или 100°С. Нахождение коэффициента крутизны вискограммы позволяет определить вязкость только н интервале за­данных температур. А вот интерполяция результатов вне заданных интерва­лов недопустима, особенно для высоковязких и парафинистых нефтей. С уменьшением температуры ошибка расчетов может составлять 200-300%, а в ряде случаев расчет может быть связан с абсурдным результатом, по­скольку многие нефти теряют текучесть при достаточно высоких темпера­турах 20-25°С.

Вязкость нефти и нефтепродуктов в значительной степени влияет на фильтрационную способность их через различные конструкции резервуа­ров. Светлые нефтепродукты (бензины, лигроины и керосины) и легкие фракции нефтей с малой вязкостью при нормальных эксплуатационных условиях (температуре и давлении) обладают высокой степенью просачиваемости через большинство неметаллических строительных материалов. Светлые нефтепродукты просачиваются даже через сварные швы, не про­пускающие воду и другие жидкости; на этом свойстве основано испыта­ние сварных швов керосином. Темные нефтепродукты (котельное топливо, битумы и пр.), смазочные масла и тяжелые нефти, имея более высокую вязкость, обладают малой фильтрационной способностью; иногда высоко­вязкие нефтепродукты своими отложениями уничтожают пористость сте­нок резервуара, делая его непроницаемым. Часто ошибочно полагают, что только вязкость определяет фильтрационное свойство вещества. Например, керосины имеют большую вязкость, чем бензины, однако про­ницаемость керосина через поры металла больше, чем бензинов. Фильтра­ция зависит в значительной степени от поверхностного натяжения, элек­трических свойств жидкости, ее смачивающей способности и пр. Напри­мер, масло фильтруется через замшу, в то время как вода остается поверх ее. Следует отметить, что молекула воды больше молекулы масла; вяз­кость воды также меньше вязкости масла, тем не менее, проникновение его больше воды. Сегодня все еще приходится констатировать недостаточ­ную изученность природы явлений фильтрации нефтей и нефтепродуктов вообще, и влияние на нее вязкости, в частности. От вязкости зависят мощ­ность подогрева устройств, эксплуатационный режим нефтепродуктопроводов, степень извлечения примесей и воды и т.д.

Вязкость нефтей и нефтепродуктов не является аддитивным свойством, поэтому ее нельзя вычислить как среднее арифметическое.

Заключение.

Отсутствие хорошо разработанной теории жидкого состояния препятству­ет развитию теоретических методов расчета вязкости жидкости. Поэтому в инженерных расчетах большое распространение получили различные ла­бораторные и эмпирические методы вычисления вязкости чистых веществ и их смесей.

Литература.

1. «Эксплуатация магистральных нефтепроводов». Справочное издание. Под общей редакцией Ю.Д. Земенкова. – Тюмень: ТюмГНГУ, 2000.

Приложение 1.

Таблица 1.1. Показатели качества товарной нефти.

Показатель Группа нефти Метод испытаний, погрешность, %
I II III
Содержание воды, %, не более 0,5 1 1 ГОСТ 2477-65, 6,0
Содержание хлористых солей, мг/л, не более 100 300 800 ГОСТ 21534-76, 10,0
Содержание мех. Примесей, %, не более 0,05 0,05 0,05 ГОСТ 6370-83, 20,0
Давление насыщенных паров, Па , не более (ГОСТ 1756-52) 66650 66650 66650 СТ СЭВ 3654-82

Таблица 1.2. Физико-химические свойства нефтей (ТУ-1623-93)

№ п/п Наименование показателя Норма для типа Метод испыта­ния, погреш­ность
I II III IV
1. Плотность при 20 °С, кг/м3 , не более 850 870 890 895 По ГОСТ 3900-85, 0,1%
2.

Выход фракций, % (об.), не менее:

при температуре до 200 "С;

при температуре до 300 V;

при температуре до 350 °С.

55

21 43 53

21 41 50

19

35

48

По ГОСТ 2177-82, 5,0%
3. Массовая доля серы, %, не более 0,6 1,8 2,5 3,5 По ГОСТ 1437-75,4,0%
4. Массовая доля парафина, %, не более 6 6 6 Не нор­мируется По ГОСТ 11851-85,10,0%
5. Концентрация тяжелых ме­таллов: ванадия, никеля и др. До 01.01.94 г. Не нормируется. Определение производят для набора данных По ГОСТ 10364-90,10,0%.

Таблица 1.5. Физико-химические свойства нефтей. (27)

Месторождение нефти

Плот­ность при 20°С кг/м3

Кинематическая вязкость, cCm, при:

Температура, V

t=20°С

T=50°С

Застыва­ния

кипения

Ромашкинскос

862

14,22

5,9

-

+65

Туймазинское

852

7,072

3.24

-59

-

Мухановское

840

7,65

3,46

-8

-

Узеньское

860

при t=40° 24,0

11,18

+31

+77

Трехозерное

848

9,75

2,98

-

+85,5

Тетерево-Мартымьинское

825

4,12

2,17

-

+61

Правдинское

854

10,76

4,75

-

+72

Салымское 826 4,54

2,17

Ниже – 16

+50

Южно-Балыкское

868

16,58

8,53

-

+81

Мамонтовское

878

21,51

8,15

-

+90

Усть-Балыкское

874

17,48

8,37

-

+71,7

Лянторское

887

16,14

7.11

-

+80

Зап.-Сургутское

885

41,60

12,11

-

+84

Холмогорское

860

7,83

3,53

-

+64

Покачаевское

865

5,52

3,88

-9

+79

Мегионское

850

7,82

3,56

-

+77

Советское

852

6,13

3,41

-

+62

Самотлорское

851

4,94

2,49

-

+59

Варьеганское

832

4,37

1,78

-1

+32

Первомайское

844

4,30

2,14

ниже-16

+57

Таблица 1.3. Физико-химические свойства чистых углеводородов.

Параметр Метан Этан Этилен Пропан Пропи­лен н-Бутан Изобутан н-Бутилен Изобутилен Пентан
Химическая формула СH4 С2 H6 C2 H4 С3 Н8 C3 H8 н-C4 H10 i-C4 H8 н-C4 H8 i-С4 Н8 C5 H12
Плотность газовой фазы, кг/м'1 0,72 1,356 1,261 2,019 1,915 2,703 2,665 2,55 2,5 3,457
Плотность по воздуху: н. у.; (кг/м3 ) ст. у.

0,55

0,52

1,05

0,98

0,98

0,91

1,55

1,44

-

-

2,99

1,95

-

-

2,0

1,8

-

-

2,65

2,48

Температура кипения, 'С -161 -88,5 -103,7 -42,1 -47,7 -0,5 -11,13 -6,9 3,12 36,07
Температура критическая, "С -82,1 32,3 9,7 96,8 92,3 152 134,98 144,4 155 196,6
Давление критическое, МПа 4,58 4,82 5,03 4,21 4,54 3.74 3,62 3,945 4.1 3,33

Уд. теплоемкость газа: Ср,

Сv

жидкости ,кДж/кг- °С,

2,171

1,654

3,461

1,65

1,373

3,01

1,465

1,163

2,415

1,554

1,365

2,23

1,432

1,222

1,596

1,457

2,239

1,596

1,457

2,239

1,487

1,339

1,604

1,339

1,6

1,424

2,668

Скрытая теплота исп-я, кДж/кг 512,4 487,2 483 428,4 441 390,6 382,9 441,6 399 361,2
Температура воспламенения, 'С 545-800 530-694 510-543 504-588 455-550 430-569 490-510 440-500 400-440 284-510
Октановое число 110 125 100 125 115 91 99 80 87 64
Вязкость газа v , 106 м2 14,71 6,45 7,548 3,82 4,11 2,55 2,86 3,12 3,18 2,18
Вязкость жидкости h, 106 Па-с 66,64 162,7 - 135,2 130,5 210,8 188,1 - - 284,2

Пределы взрываемости при н.у., %: нижний;

верхний.

5

15

3

12,5

3

32

2

9,5

2

11

1,7

8,5

1,7

8,5

1,7

9

1,7

8,9

1,35

8

Коэффициент С в уравнении Сотерланда 164 252 225 278 - 377 - 329 - 382

Плотность жидкости, кг/м3 , н. у.;

ст. у.

300

120

390

230

370

230

500

390

-

-

520

540

-

-

610

560

-

-

620

640

Объем паров с жидкости: л/л;

л/кг.

417

1393

278

747

316

797

257

508

-

-

225

386

-

-

239

398

-

-

194

311

Удельная газовая постоянная, Дж/(кг ×К) 519 276 296 189 - 143 - 148 - 115

Таблица 1.4. Характеристики нефтей северных месторождений Тюменской области (СМТО)

Показатель

В*

Уренгойское месторождение

пласт Dn H*

Новопортовское.

Ен-Яхинское

X*

БУ-10 - 11

СКВ.

2349

БУ12

СКВ

6252

по м/р

проба ТН

СКВ. НП4

131

пласт 10

скв.115 НП-23

БУ 8-9

Плотность, кг/м3

951

844

827

844

849

843

840

853

844

854

842

835

830

Молекулярная масса, кг/моль

-

208

173

209

220

207

200

-

189

223

196

197

-

Вязкость n мм2 / c :

При 20°С;

при 50°С.

-

245

20

3,7

16

2,8

21

3,6

22

3,9

7,8 3,65

18

3,1

9-19

3,78

-

3,1

2,5

4,6

-

3,1

-

3,1

-

5,7

Содержание % масс.:

парафинов (ГОСТ 11851-85); асфальтенов; смол.

0,54

2,10 11,0

8,3

0,16 2,54

8,2

0,13 2.92

7,1

0,20 2,53

12,1

0,08 4,02

8,1

0,13 2,59

7,9

0,12 3,01

8,80

0,14

5,00

5,0

0,2

2,98

6,8

0,39

3,98

6,7

0,03

1,76

4,2

0,07

2.73

2,1

0,9

6,0

Начало кипения, °С, фракционный состав, % объем: до 150°С;

до 200°С;

до 250°С;

до 300°С.

-

-

-

-

10,2 19.5 29,2 45,0

20,0 30,5 40,0 52.0

11,9 21,5 31,9 46,5

6,5 14,5 24,0 39,0

9,6 19,2 29,2 45,3

-

-

-

-

-

-

-

-

12,8

22,1

31,5

50,5

7,5

17,0

27,0

43,0

6,7

16,9

30,5

49,0

-

26,5

-

53.0

-

-

-

-

Температура застывания, *С (ГОСТ 20287-74)

-18

-

+14

-

21

10-20

18

0

+4

+6

+15

-

+20

Примечание; В*, Н*, X* - нефти Ван-Еганского, Новопортовского и Харьягинского месторождений соответственно.

Приложение 2.

Рис. 1.1. Фракционный состав нефтей и конденсатов.

Конденсаты: 1 – Харасавейский; 2 – Печорокожвинский; 3 – Уренгойский;

4 – Василковский; 5 – Вуктыльский; 6 – Средневиюльский; 7 – Нефть СМТО;

8 – ДК.

Рисунок 1.2.

1 - коромысло; 2 – неподвижный штатив; 3 – регулировочный винт;

4 ¸ 6 - неподвижное остриё; 5 ¸ 7 - левое и правое плечё; 9 – поплавок;

10 ¸ 14 разновесы – рейтеры

Рис.1.3. Зависимость молекулярной массы конденсата от плотности

l - для дэетанизированного (ДК); n - для стбильного (СК) конденсата.

Похожие рефераты:

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Проектное решение по разработке месторождения

Влияние технологических добавок на структуру и свойства резин

Усовершенствование технологии установки висбрекинга

Современные дизельные, судовые и тяжелые моторные топлива

Модификация котельных топлив отходами спиртопроизводства

Анализ режима работы скважин оборудованных УЭЦН на примере ОАО "Сибнефть"

Строение атмосферы, гидросферы и литосферы

Переработка жидкого топлива

Состав нефти и классификация

Автомобильные эксплуатационные материалы

Классификация лесных товаров. Характеристика жидких и газообразных топлив

Химия, элементы таблицы Менделеева

Мировые цены на нефть и их влияние на экономику России

Развитие, становление и основные аспекты фармации

Мировые цены на нефть и их влияние на экономику России

Разработка предложений по очистке природного газа и переработки кислых газов с получением товарной продукции (серы) (на примере Карачаганакского месторождения)

Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м
