Введение

В процессе эксплуатации автомобиля его рабочие свойства постепенно ухудшаются из-за изнашивания деталей, а также коррозии и усталости материала, из которого они изготовлены. В автомобиле появляются отказы и неисправности, которые устраняют при техническом обслуживании (ТО) и ремонте.

Исправным считают автомобиль, который соответствует всем требованиям нормативно-технической документации. Работоспособный автомобиль в отличие от исправного должен удовлетворять лишь тем требованиям, выполнение которых позволяет использовать его по назначению без угрозы безопасности движения. Работоспособный автомобиль может быть неисправным, например, иметь ухудшенный внешний вид, пониженное давление в смазочной системе двигателя.

Повреждением называют переход автомобиля в неисправное, но работоспособное состояние; переход его в неработоспособное состояние называют отказом.

Ремонт представляет собой комплекс операций по восстановлению исправности или работоспособности изделий и восстановлению ресурсов изделий и их составных частей.

Необходимость и целесообразность ремонта автомобилей обусловлены, прежде всего, неравно прочностью их составных частей (сборочных единиц и деталей). Известно, что создать равнопрочный автомобиль, все детали которого изнашивались бы равномерно и имели бы одинаковый срок службы, невозможно. Поэтому в процессе эксплуатации автомобили проходят на автотранспортных предприятиях (АТП) периодическое ТО и принеобходимости текущий ремонт (ТР), который осуществляется путем замены отдельных деталей и агрегатов. Это позволяет поддерживать автомобили в технически исправном состоянии.

При длительной эксплуатации автомобили достигают такого состояния, когда их ремонт в условиях АТП становится технически невозможным или экономически нецелесообразным. В этом случае они направляются в централизованный текущий или капитальный ремонт (КР) на авторемонтное предприятие (АРП).

Текущий ремонт должен обеспечивать гарантированную работоспособность автомобиля на пробеге до очередного планового ремонта, причем этот пробег должен быть не менее пробега до очередного ТО-2. В случае возникновения отказов выполняют неплановый ТР, при котором заменяют или восстанавливают детали и сборочные единицы в объеме, определяемом техническим состоянием автомобиля.

Капитальный ремонт должен обеспечивать исправность и полный (либо близкий к полному) ресурс автомобиля или агрегата путем восстановления и замены любых сборочных единиц и деталей, включая базовые. Базовой называют деталь, с которой начинают сборку изделия, присоединяя к ней сборочные единицы и другие детали. У автомобилей базовой деталью является рама, у агрегатов – корпусная деталь, например, блок цилиндров двигателя, картер коробки передач.

Основным источником экономической эффективности КР автомобилей является использование остаточного ресурса их деталей. Около 70…75% деталей автомобилей, поступивших в КР, могут быть использованы повторно либо без ремонта, либо после небольшого ремонтного воздействия.

Детали, полностью исчерпавшие свой ресурс и подлежащие замене, составляют 25…30% всех деталей. Это поршни, поршневые кольца, подшипники качения, резинотехнические изделия и др. Количество деталей, износ рабочих поверхностей которых находится в допустимых пределах, что позволяет использовать их без ремонта, достигает 30…35%. Остальные детали автомобиля (40…45%) могут быть использованы повторно только после их восстановления. К ним относится большинство наиболее сложных, металлоемких и дорогостоящих деталей автомобиля, в частности блок цилиндров, коленчатый и распределительный валы, головка цилиндров, картеры коробки передач и заднего моста и др. Стоимость восстановления этих деталей не превышает 10…50% стоимости их изготовления.

Себестоимость КР автомобилей и их составных частей обычно не превышает 60…70% стоимости новых аналогичных изделий. При этом достигается большая экономия металла и энергетических ресурсов. Высокая эффективность централизованного ремонта обусловила развитие авторемонтного производства, которое всегда занимало значительное место в промышленном потенциале нашей страны. Объемы централизованного ремонта автомобилей и их составных частей достигли, а по некоторым позициям превзошли объемы их производства.

Организации ремонта автомобилей в нашей стране постоянно уделялось большое внимание. В первые годы советской власти автомобильный парк в нашей стране состоял всего из нескольких тысяч автомобилей, главным образом иностранного производства. Для организации производства автомобилей в молодой Советской республике не было ни материальной базы, ни опыта, ни подготовленных кадров, поэтому развитие авторемонтного производства исторически определило развитие отечественного автомобилестроения.

В мае 1918 г. Совет Народных Комиссаров принял декрет об организации автомобильного транспорта. В этом декрете, подписанном В.И. Лениным, решение вопросов организации ремонта автомобилей возлагалось на Высший совет народного хозяйства (ВСНХ).

Уже в 1921 г. Наркомат продовольствия построил в Москве Миусский авторемонтный завод, а в 1929 г. был создан завод АРЕМЗ-1, который в настоящее время является одним из наиболее крупных и передовых ремонтных заводов в нашей стране.

Дальнейшая история развития авторемонтного производства самым тесным образом связана с историей развития отечественного автомобилестроения. В 1932–1933 гг. были построены и сданы в эксплуатацию первые заводы массового производства автомобилей в городах Горьком, Москве и Ярославле. Одновременно (в 1932 г.) был построен авторемонтный завод МАРЗ-1 в Москве, а в последующие годы такие же заводы были созданы в Ленинграде, Харькове, Киеве, Иркутске, Хабаровске и других городах страны.

В годы Великой Отечественной войны авторемонтное производство сыграло решающую роль в обеспечении Советской Армии автомобильной техникой. В тылу на базе некоторых предприятий промышленности были открыты новые ремонтные заводы, а также созданы подвижные ремонтные части для текущего и капитального ремонта автомобилей и их составных частей в полевых условиях.

В послевоенные годы одновременно с развитием автомобилестроения развивалось и авторемонтное производство. Однако практика директивного снижения нормативов трудоемкости ремонта без соответствующего повышения уровня механизации и автоматизации технологических процессов привела к уменьшению объемов восстановления деталей и отказу от выполнения ряда технологических операций, формирующих качество ремонта. Это привело к повышению затрат потребителей на поддержание работоспособности автомобилей, отремонтированных с недостаточным уровнем качества, и снижению спроса на централизованный ремонт.

Для мировой практики характерно многообразие форм ремонта машин, среди которого отчетливо проявляются три характерных направления:

все виды ремонтных работ выполняются предприятиями или объединениями, эксплуатирующими технику;

ремонтные работы осуществляются организациями, которые не производят и не эксплуатируют технику;

выполнение ремонтных работ берут на себя крупные машиностроительные предприятия.

В развитии авторемонтного производства нашей страны до конца 70-х годов преобладало первое направление. Различные министерства и ведомства, эксплуатирующие автомобили, создавали свои сети АРП, в которых преобладали предприятия по КР полнокомплектных автомобилей. Развитие этого вида ремонта шло в ущерб применению других видов, в частности ремонта по техническому состоянию, позволяющего сокращать объемы ремонтных воздействий за счет большего использования остаточных ресурсов деталей и сопряжений.

При капитальном ремонте полнокомплектных автомобилей они на длительный срок выбывают из эксплуатации. Стремление сократить простои автомобилей в ремонте привело к практике строительства АРП в местах высокой концентрации автомобильного парка, с тем чтобы максимально их приблизить к поставщикам ремонтного фонда. При строительстве многих промышленных и энергетических объектов рядом создавались ремонтные заводы для обслуживания автомобилей, работающих на строительстве. Потери времени и затраты средств на их транспортировку в ремонт при этом невелики, но получаемый от этого эффект целиком поглощается высокой себестоимостью и низким качеством ремонта на универсальном предприятии с небольшой производственной программой.

Одной из прогрессивных тенденций в отечественной практике ремонта явилось широкое распространение агрегатного метода при ТР автомобилей. Он осуществляется путем плановой замены неработоспособных агрегатов новыми или заранее отремонтированными взятыми из оборотного фонда. При ремонте автомобилей агрегаты в зависимости от их технического состояния подвергаются ТР и КР. Агрегатный метод определяет процессы индустриального ремонта агрегатов от работ по их демонтажу и монтажу в эксплуатационных условиях и тем самым обеспечивает значительное сокращение простоев автомобилей в ремонте и способствует централизации работ как по капитальному так и по текущему ремонту агрегатов.

Целенаправленная работа заводов-изготовителей по повышению ресурса рам и кабин доведению его до срока службы автомобиля способствует резкому сокращению сферы применения КР полнокомплектных автомобилей. В последнее время он неуклонно снижается, а для грузовых автомобилей перспективных моделей (КамАЗ, МАЗ-5335, ЗИЛ-4331) предусмотрен КР только агрегатов. Эта тенденция развития авторемонтного производства вызывает изменение функций авторемонтных заводов, которые становятся преимущественно предприятиями по КР агрегатов.

Организационно-техническая перестройка АРП в последние годы ускорилась в связи с изменением социально-экономических условий хозяйствования в нашей стране. Наряду с развитием традиционных ведомственных и самостоятельных АРП производственные объединения автомобильной промышленности создали и развивают фирменные системы обслуживания и ремонта автомобилей новых моделей. Наиболее развитой в нашей стране является фирменная система акционерного общества КамАЗ. Она имеет в своем составе около 200 автоцентров и 4 завода по ремонту агрегатов КамАЗ (двигателей, коробок передач и задних мостов). В период наибольшего годовая производственная программа завода по ремонту двигателей в г. Набережные Челны достигла 50 тыс. двигателей, что не уступает лучшим зарубежным ремонтным заводам. Такая программа позволяет применять высокопроизводительное технологическое оборудование и достигать высокого качества ремонта.

Автоцентры в зоне своего действия обеспечивают предприятия запасными частями, производят сбор и доставку ремонтного фонда и отремонтированных изделий, в зависимости от производственных возможностей выполняют централизованное техническое обслуживание и текущий ремонт автомобилей КамАЗ, сложные виды текущих ремонтов агрегатов и систем, оказывают техническую помощь транзитным автомобилям, контрольно-диагностические, инженерно-коммерческие и другие услуги.

Дальнейшее эффективное развитие АРП базируется на идеях и принципах, которые порождаются интеграционными процессами заводов-изготовителей новой техники с предприятиями, выполняющие услуги по централизованному ТО и ремонту этой техники.

Необходимость систематизации и углубления знаний о ремонте автомобилей повышает роль научных исследований в этой области. В 30-х годах под руководством проф. В.В. Ефремова группой сотрудников МАДИ совместно с работниками НИИАТа впервые были проведены исследования, в результате которых разработана планово-предупредительная система технического обслуживания и ремонта автомобилей. В дальнейшем большой вклад в формирование теоретических и практических основ ремонта автомобилей внесли профессора В.И. Казарцев, К.Т. Кошкин, Л.В. Дехтеринский, В.А. Шадричев, М.А. Масино, В.Г. Дажин и многие другие ученые.

Большое внимание уделяется подготовке специалистов по ремонту автомобилей. В 1930 г. был организован Московский автомобильно-дорожный институт, в котором была организована кафедра производства и ремонта автомобилей. В нашей стране создано большое количество автотранспортных и автодорожных колледжей и техникумов, которые выпускают специалистов по техническому обслуживанию и ремонту автомобилей.

1. Аналитическая часть

1.1 Характеристика обслуживаемого объекта

Рассматриваемые автомобили выпускаются в двух кузовных модификациях: 2-дверный Купе и 4-дверный Седан.

Используемые для комплектации рассматриваемых моделей 4-цилиндровые рядные, либо 6-цилиндровые V-образные (V-6) бензиновые двигатели устанавливаются поперечно в передней части автомобиля и оборудованы системой электронного впрыска топлива.

Автомобили имеют привод на передние колеса и могут быть оборудованы 5-ступенчатой механической коробкой переключения передач (МКПП), либо 4-ступенчатой автоматической коробкой переключения передач (АКПП). Вращение на колеса передается посредством независимых приводных валов. Все четыре колеса имеют независимую подвеску и оборудованы амортизационными стойками с винтовыми пружинами.

Реечная рулевая передача оборудована системой гидроусиления и расположена позади силового агрегата.

Тормозные механизмы передних колес имеют дисковую конструкцию. Задние колеса могут быть оборудованы как дисковыми, так и барабанными тормозными механизмами. В стандартную комплектацию большинства моделей входит система антиблокировки тормозов (ABS).

Краткие технические данные

Параметр 4 цилиндра V6
1 2 3

Характеристика двигателя

Направление вращения коленчатого вала Против часовой стрелки По часовой стрелке
Ø цилиндров, мм 86.11 86.11
Ход поршней, мм 97.03 86.11
Рабочий объем, см 3 (л) 2261 (2.3) 2999 (3.0)
Тип топлива 92 92

Характеристика системы охлаждения

Расчетное давление крышки радиатора, кГс/см 2 0.1 ÷ 1.3 0.1 ÷ 1.3
Температура полного открывания термостата, °С 91 91

Характеристика электронного зажигания

Напряжение батареи, В 11.5÷ 15 11.5÷ 15
Порядок зажигания 1–3–4–2 1–4–2–5–3–6
Установка угла опережения зажигания 12° ± 2° перед ВМТ 10° ± 2° перед ВМТ

Характеристика КПП

Вид КПП 5 ступенчатая МКПП или 4 ступенчатая АКПП 4 ступенчатая АКПП
Вид трансмиссии ВАХА АТ В7ХА
Электромагнитный клапан управления блокировкой / переключением 12 ÷ 25 12 ÷ 25
Электромагнитные клапаны управления давлением сцепления 5 5

Характеристика сцепления

Тип сцепления Сухое однодисковое, с диафрагменной нажимной пружиной Сухое однодисковое, с диафрагменной нажимной пружиной
Высота педали при выключении сцепления, мм 76 ÷ 89 76 ÷ 89
Свободный ход педали сцепления, мм 9.5 ÷ 16 9.5 ÷ 16
Стандартная высота педали сцепления, мм 190.5 190.5
Ход педали сцепления, мм 146 146

Характеристика тормозной системы

Тип Гидравлическая, с вакуумным усилителем Гидравлическая, с вакуумным усилителем
Передние тормозные механизмы Дисковые, вентилируемые Дисковые, вентилируемые
Задние тормозные механизмы Дисковые или барабанные Дисковые или барабанные
Стояночный тормоз С механическим приводом С механическим приводом
Ход рычага стояночного тормоза дисковые тормозные механизмы, мм 152 ÷ 229 152 ÷ 229
Ход рычага стояночного тормоза барабанные тормозные механизмы, мм 102 ÷ 178 102 ÷ 178

Характеристика подвески и рулевого механизма

Передняя подвеска 2-рычажная 2-рычажная
Задняя подвеска Независимая, 5-рычажная Независимая, 5-рычажная
Тип рулевого управления Реечный механизм с гидравлическим усилителем Реечный механизм с гидравлическим усилителем

Кузов рассматриваемых в настоящем Руководстве автомобилей имеет универсальную конструкцию, несущим элементом которой является панель пола, оборудованная передними и задними лонжеронами и образующая подобие рамы, к которой, в свою очередь, крепятся кузовные панели, компоненты подвески, рулевого управления и т.д.

Некоторые из кузовных элементов, наиболее уязвимые в случае аварии, имеют болтовой крепеж и легко могут быть заменены. К числу таких съемных компонентов относятся молдинги, бамперы, дверные панели, капот, крышка багажного отделения и все стекла. В пределы квалификации среднестатистического механика-любителя попадают лишь наиболее общие процедуры ремонта и обслуживания кузовных компонентов.

1.2 Характеристика предприятия

Данный ТЦ выполняет операции по текущему ремонту и техническому обслуживанию автомобилей HONDA марки Accord. Структура ТЦ находится в соответствии с техническими требованиями для центров данного образца. Она имеет специализированные участки и зоны ТО и ТР каких-либо агрегатов (моечные, диагностические, ремонтные).

Работы по ТО и ТР автомобилей в ТЦ выполняются на рабочих местах.

Рабочий пост – это участок производственной площади, оснащённый техническим оборудованием для размещения автомобилей и предназначенных для выполнения одной или нескольких однородных работ.

В ТЦ универсальные посты тупикового типа.

В данном ТЦ при большом количестве обслуживаемых и ремонтируемых автомобилей работы целесообразно выполнять на специализированных или специальных постах.

1.3 Характеристика проектируемого объекта

Данный объект проектирования, т.е. зона, предназначен для текущего ремонта автомобиля находящегося в ТЦ, который производит работы по ТР автомобилей HONDA марки Accord.

За этим ТЦ закреплено 900 автомобилей. В нем работает 36 штатных работника. Зона ТР работает в две смены.

Зона ТР оснащена необходимыми приспособлениями, стендами, приборами и производственным инвентарём для организации производственного процесса.

Безопасность работ обеспечивают дополнительные, страховочные устройства и приспособления.

Для лучшего проветривания зоны текущего ремонта в ТЦ установлены приборы для вывода отработавших газов, входящие в конструкцию помещения.

1.4 Задачи проектирования

Основной задачей проектирования является выбор и расчёт площади для зоны ТР и расстановку оборудования на этой площади.

Для выполнения основной задачи необходимо:

1)определить годовые объёмы работ, которые должна выполнить зона ТР

2)определить необходимое количество штатных работников

3)разработать технологический процесс работы и зоны ТР

4)подобрать необходимое оборудование, для норм работы зоны ТР

5)определить площадь зоны ТР и разработать его планировку

6)правильно организовать производственный процесс.

2. Расчётная часть

2.1 выбор и корректировка пробега

Вид пробега Обозначения Норматив Откорректир. значение L’ Кратность k’ Расчетное значение пробега Lc
Среднесуточные Lcc 300

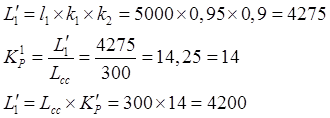

до ТО-1 L1 5 000 4 275 14 4 200

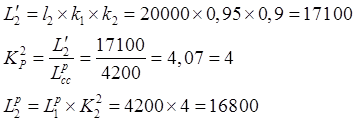

до ТО-2 L2 20 000 17 100 4 16 800

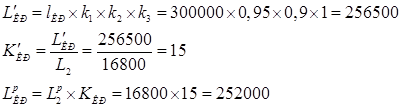

до КР Lкр 300 000 256 500 15 252 000

До ТО1

До ТО2

До КР

2.2 Расчет коэффициента технической готовности и использование парка

2.2.1 Коэффициент технической готовности парка αт

Dэ – количество дней эксплуатации автомобиля до капитального ремонта;

Dрц – количество дней простоя автомобиля в ремонте и в ТО за межремонтный период;

DРЦ = DK + (DТР.ТО · LP K /1000) · К4

DРЦ = 16 + (0,3 * 252000/1000) * 0,7 = 68,92

Dk – количество дней простоя в капитальном ремонте (до ТО и ТР);

DТО и ТР – удельный простой автомобиля;

К4 – коэффициент, учитывающий средний пробег автомобиля по парку сначала эксплуатации. его значение выбирается по таблице

αТ = DЭ /DЭ + DРЦ

αТ = 840 / (840 + 68,92) = 0,924 ≈ 0,93

2.2.2 Коэффициент использования парка α u


DР – количество рабочих дней парка;

DКНД – количество календарных дней в году.

2.2.3 Расчет автомобилей ежедневно выходящих на линию

2.3 Расчет производственной программы

2.3.1 Расчет годового пробега

2.3.2 Расчет коэффициента перехода от межремонтного пробега к годовому


2.3.3 Расчет годового ТО-2

а) для одного автомобиля


б) для всего парка


2.3.4 Расчет количества ТО-1

а) для одного автомобиля



б) для всего парка


2.3.5 Расчет количества ежедневного обслуживания


2.3.6 Расчет количества текущих ремонтов


2.3.7 Расчет количества диагностирования


2.4 Расчет трудоемкости

2.4.1 Расчет трудоемкости текущего ремонта на один автомобиль

tТР = tТР Уд. · К' 1 · К' 2 · К' 3 · К4 · К5 · LГ /1000= 4 · 1· 1,1 · 0,95 · 0,7 · 0,85 ·69750/1000 = 173,5

2.4.2 Общая трудоемкость по парку



ТТР Агр. = ТТР общ. · К6 = 156150 * 0,4 = 62460

2.5 Расчет количества рабочих мест

2.5.1 Расчет количества рабочих мест

РМ = ТТР Агр. М =62460 / 1987 = 31,43 = 31;

ФМ – фонд годовой времени рабочего места

Dв – выходные дни

Dn – праздники

Dnn – предпраздничные дни

Dкн -календарных дней в году

2.5.2 Расчет количества штатных рабочих

РШ = ТТР Агр. Ш = 62460 / 1731 = 36,08 = 36

ФШ = ФМ – 8 · (DО + DБ + DВО ) = 1987 – 8 · (24 + 5 + 3) = 1731

Фш – фонд штатных работников

DО – Дни отпуска;

DБ – Дни болезни;

DВО – Дни вынужденных отпусков

2.5.3 Выбор режима работы

Я выбираю режим работы: 5 дней в неделю, в 2 смены

2.5.4 Расчет количества обслуживания в сутки



DР – количество рабочих дней в год (в зависимости от режима работы предприятия)

2.5.5 Расчет количества постов зоны ТР а/м

Зона

участок

Общая трудоемкость Кол-во рабочих мест Кол-во рабочих мест Разряд
Всего 1 2 Всего 1 2
Зона ТР 74941 30 15 15 36 18 18 -
Слесаря 66741 26 13 13 32 16 16 4
Диагносты 6000 2 1 1 2 1 1 5
Электрики 2200 2 1 1 2 1 1 5

Тоб ТР – общая трудоёмкость в год

φ – коэффициент учитывающий неравномерное поступления авто в зону ТР (1,2–1,5)

К9 – коэф. учитывающий объём работы участка в наибольшую смену (0,6–0,7)

Dр – количество рабочих дней в году

Тс – продолжительность рабочей смены

С – количество смен

Рn -количество рабочих на участке

n3 -коэф. использования рабочего времени на участках (0,8–0,95)

2.6 Расчёт необходимого однотипного оборудования

1) Регулировка углов Развал – Схождения колёс

принимаем ti =0,7



2) Регулировка фар

Принимаем ti =0,5


3) Диагностика двигателя мотор тестером

Принимаем ti =1

4) Диагностирование на тормозном стенде

Принимаем ti =0,6

ti – время выполнения одного обслуживания

N-количество обслуживания в год

Pn -количество рабочих работающих на данном оборудовании

n3 -коэффициент загрузки оборудования

2.7 Расчёт площадей участка зоны ТР


Исходя из строительных норм принимаем площадь участка Fоб =144 м2

(12 м х 12 м)

fам – площадь автомобиля в плане

Ко – коэффициент плотности оборудования (3,5–5)

λ- количество постов

2.2 Общее описание и организация технологического процесса обслуживания автомобиля

При ремонте автомобиля в ТЦ происходит следующее его перемещение. При въезде в ТЦ автомобиль проезжает в зону уборомоечных работ, где происходит мойка кузова и уборка салона (по желанию владельца). После чего автомобиль осматривают на выявления различных дефектов кузова. Далее автомобиль отправляется на предварительную диагностику, где он проверяется на наличие шумов, стуков, течей и т.д. При выявлении неисправностей оформляется заявка на ремонт, в которую заносят данные о владельце и автомобиле, а так же дату приема и выдачи автомобиля из ремонта и номер обслуживающей бригады. После диагностирования принимается решение о разработке автомобиля на агрегаты и узлы, после чего они отправляются на участки ТР.

На участках бригады устраняют неисправности согласно заказу. В заказ бригада дополнительно записывает табельные номера рабочих, производящих ремонт агрегатов и узлов, а после выполнения ремонта рабочие расписываются за каждую операцию, указанную в заказе.

Устранение неисправностей производится после мойки агрегатов и узлов. Если при дефектации выявляют детали, не подлежащие восстановлению, то их заменяют запасными частями со склада, которые получают по накладным.

После восстановления и замены неисправных деталей агрегаты и узлы собираются, заправляются маслом и проходят обработку на специальных стендах в бесшумной комнате. После обкатки агрегаты и узлы доставляются в места сборки автомобиля. После сборки автомобиля проводятся регулировочные работы, и автомобиль проверяется работником ОТК, а затем выдается владельцу или устанавливается на стоянку, прикрепленную к ТЦ.

После завершения ремонта заказ и копии накладных на получение со склада запасных частей и материалов направляются в расчётный отдел, где всю полученную документацию обрабатывают и передают начальнику производства. Начальник производства проверяет оформление документации, правильность выполнения производственных работ и передаёт документацию в кассу для оплаты. Владелец оплачивает предоставленные ему услуги и покидает ТЦ.

2.3 Организация мероприятий по охране труда, технике безопасности и пожарной безопасности

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь – легко открываться как изнутри, так и снаружи. Проход к двери всегда держите свободным.

Топливосмазочные и легковоспламеняющиеся вещества храните в небьющейся таре на полу или на полках с отбортовками. Если бензин или растворитель разлился, не включайте и не выключайте освещение во избежание воспламенения их паров от искры между контактами выключателя (электродвигатели и нагревательные приборы отключите немедленно); проветрите помещение. Разлитое масло засыпьте песком или опилками. Промасленную ветошь храните отдельно, желательно в металлическом ящике – существует опасность возгорания! Для освещения помещения по возможности используйте атмосфероизолированные (герметичные) светильники, люминесцентные лампы. Желательно также иметь сеть низкого напряжения (до 36В) для работ на улице и на неизолированном полу, в смотровой канаве и т.п.

Сварочные баллоны используйте только со штатными редукторами. Категорически запрещается смазывать вентиль кислородного баллона или подносить к нему промасленную ветошь – это может вызвать взрыв.

При работе с газосваркой необходимы очки с темными стеклами. Для электросварки нужна маска со специальным светофильтром. Очки с прозрачными стеклами или маска обязательны при работе с отрезной машинкой («болгаркой»), электроточилом, желательны при сверлении и слесарных работах.

На время сварочных работ запаситесь огнетушителем (лучше углекислотным), его желательно иметь в гараже. Перед электросваркой отключите все электронные блоки управления от бортовой сети автомобиля, а «массовый» контакт сварочного провода располагайте как можно ближе к месту сварки. Проследите за тем, чтобы ток не проходил через подвижные (подшипники, шаровые опоры) или резьбовые соединения – они могут быть повреждены.

При ремонте цепей электрооборудования или опасности их повреждения (сварка, рихтовка вблизи жгутов проводов) отсоединяйте клемму «минусового» провода от аккумуляторной батареи.

Не открывайте пробки радиатора, расширительного бачка на горячем двигателе – возможны ожоги. На работающем двигателе (а также при включенном зажигании) не отсоединяйте провода и приборы системы зажигания – возможно поражение электрическим током.

Берегите пальцы от работающих механизмов и их приводов, лопастей электровентилятора системы охлаждения двигателя (все работы с ним производите только при обесточенной цепи его питания). При работах вблизи алюминиевого радиатора соблюдайте осторожность – его пластины очень острые. Желательно работать в кожаных перчатках, либо прикрыть радиатор куском картона или фанеры.

При работе в моторном отсеке термические ожоги можно получить от неостывших радиатора, термостат, головки блока цилиндров, выпускного коллектора, приемной трубы, выплеснувшейся охлаждающей жидкости (или струи пара).

Не применяйте несправный инструмент: рожковые ключи с «раскрывшимся» зевом или смятыми губками, отвертки со скругленным или скрученным жалом, пассатижи с незакрепленными пластмассовыми ручками, молотки с плохо насаженными бойками и т.п. Для защиты рук от порезов и ушибов во время «силовых» операций надевайте перчатки *(лучше кожаные). Предпочтительней тянуть ключ на себя, чем нажимать на него – так меньше риск получить травму.

Находясь под автомобилем и работая с инструментальными головками, необходимо помнить, что головка после окончания операции завинчивания может остаться на гайке, болте и неожиданно упасть.

Для подъема автомобиля по возможности пользуйтесь ромбическими или гидравлическими домкратами взамен штатного – они более устойчивы и надежны. Поднимая или опуская автомобиль (на домкрате или подъемнике), никогда не находитесь под ним. Предварительно убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточны прочны. Используйте для подъема автомобиля только указанные заводом – изготовителем места опоры. Запрещается вывешивать автомобиль на двух или более домкратах. Запрещается нагружать или разгружать автомобиль, стоящий на домкрате (садиться в него, снимать или устанавливать двигатель, пружины подвески и т.п.), если под ним находятся люди. При ремонте автомобиля со снятым двигателем (силовым агрегатом) учитывайте, что развесовка по осям изменилась: при вывешивании на домкрате такой автомобиль может неожиданно сместиться. Работайте только на ровной нескользкой площадке, под невывешенные колеса подкладывайте опоры. Если автомобиль вывешен на подъемнике – опрокидывателе вне гаража, необходимо учитывать силу ветра.

При работе двигателя выделяется ядовитый оксид углерода (угарный газ), не имеющий цвета и запаха. Отравиться им можно даже в открытом гараже, поэтому перед пуском двигателя обеспечьте принудительную вытяжку отработавших газов за пределы гаража. При ее отсутствии пускать двигатель следует на короткое время, надев на выпускную трубу отрезок шланга – при этом система выпуска и ее соединение со шлангом должны быть герметичны!

Лучше всего, если пол гаража имеет небольшой наклон и автомобиль из гаража просто выкатывается, а потом уже пускается двигатель.

Отработанные моторное и трансмиссионное масла содержат канцерогенные соединения. Замасленные руки вытрите ветошью, затем протрите специальным средством для чистки рук (или подсолнечным маслом) и вымойте теплой водой с мылом. Нельзя мыть промасленные руки горячей водой – вредные вещества легко проникают через кожу! Облитые бензином руки вытрите чистой ветошью и вымойте с мылом.

Охлаждающая и тормозная жидкости при попадание внутрь организма могут вызвать отравления. Если это случилось, нужно немедленно вызвать рвоту, промыть желудок, при тяжелом отравлении принять солевое слабительное, обратиться к врачу. При попадании этих жидкостей на руки необходимо смыть их большим количеством воды.

Попавший на кожу электролит вызывает жжение, покраснение. Смойте его большим количеством холодной воды (нельзя смывать его мылом), затем промойте руки раствором питьевой соды или нашатырного спирта. Помните, что серная кислота даже в малых концентрациях разрушает органические волокна – берегите одежду! При работе с аккумуляторной батареей (электролит почти всегда присутствует и на ее поверхности) надевайте очки, защитную одежду и резиновые перчатки.

Бензин, масла, резинотехнические изделия, пластмассы и тормозная жидкость, свинцовые аккумуляторы крайне медленно перерабатываются в природе. Береги окружающую среду, берегите свое здоровье!

3. Конструкторская часть

3.1 Описание конструкции проектируемого приспособления

При работе с КП переднеприводных автомобилей с цилиндрической главной передачей (поперечное расположение двигателя) и гипоидной (продольное расположение) было замечено, что один из используемых съемников после соответствующей доработки оказался наиболее универсальным, позволяющим в той или иной степени разбирать первичные и вторичные валы этих КП.

Съемник имеет захваты с губками трех толщин и не вращающийся наконечник винта. Последнее особенно важно для валов с центральным резьбовым отверстием – при выпрессовке не происходит повреждения первого витка резьбы.

Использование трапецеидальной резьбы и не вращающихся наконечников повышает КПД механизма, что, в свою очередь, требует приложения меньших усилий, соответственно уменьшается и износ резьбы. Диапазон работы съемника (геометрическая зона применения) определяется размерами S1 и S2 . Так, для захватов с размером А=200 мм и наконечником с размером S3 =45 мм получим S1 = _ – 37 мм, S2 = +111 мм. Знаки «+» и «–» говорят о положении наконечника относительно губок захвата.

Использование захватов увеличенной длины (размер А = 250 и 315 мм) и наконечников 5а (размер S3 =75 и 100 мм) значительно расширяют область применения съемника.

3.2 Расчёт элемента на прочность

Ст 45 (сталь 45) – материал из которого изготовлен съёмник

F – сила

l – площадь траверса

dср – средняя диаметр резьбы

k-коэффициент трубной резьбы

ср ] – допустимое тау среза

n – коэффициент запаса прочности

τср – расчётное тау среза

F=10000 Н

l=24 мм2

dср =18,8 мм

ср ]=150 МПа


Статическая прочность на срез резьбы обеспечена.

Список используемой литературы

1) Вешневедский Ю.Т. «Техническая эксплуатация, обслуживание и ремонт автомобилей: Учебник.» – М.: Издательско-торговая корпорация <Дашков и Ко > 2003–380 с.

2) Росс Твег «Приспособления для ремонта автомобилей» ЗАО <<Книжно – журнальное издательство<<За рулём>>

3) Автомобили «HONDAAccord» Руководство по эксплуатации, ремонту и техническому обслуживанию. М.: АТЛАС-ПРЕСС 2005–266 с.

4) Карагодин В.И., Митрохин Н.Н. «Ремонт автомобилей и двигателей: Учебник для студентов средних профессиональных учебных заведений.» – М.: Мастерство; Высшая школа, 2001–496 с.

Похожие рефераты:

Организация перевозок и управление на транспорте

Разработка программы совершенствования организации международных перевозок

Разработка Мыковского карьера лабрадоритов

Проектирование цеха ремонта поршневых компрессоров

Организация поста технического обслуживания и ремонта карбюраторов двигателей легковых автомобилей

Легковая автомобильная промышленность России

Оборудование летательных аппаратов

Совершенствование организации и технологии технического обслуживания и текущего ремонта грузовых автомобилей

Испытательная станция турбовинтовых двигателей ТВ3–117 ВМА–СБМ1 серийного производства

Разработка конструкции и технология изготовления дублирующего устройства управления учебным автомобилем

Разработка крупной станции технического обслуживания для диагностики, ремонта, технического обслуживания легковых автомобилей

Проектирование отделений АТП для грузовых автомобилей

Проект участка цеха с детальной разработкой единичного технологического процесса изготовления детали Картер

Повышение эксплуатационной и технической надежности автомобилей на ООО "ИГАТП"
