Дипломная работа: Проект гражданского здания из древесины

Содержание

Введение

Расчёт клеефанерной панели

Расчёт панели «Сэндвич»

Геометрическая схема фермы

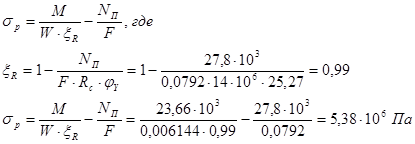

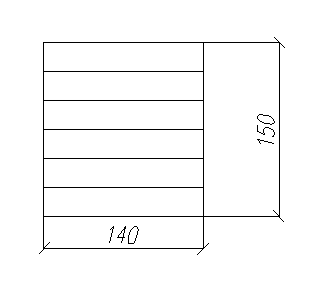

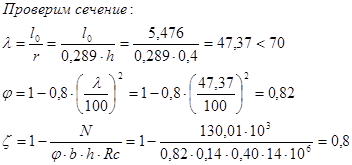

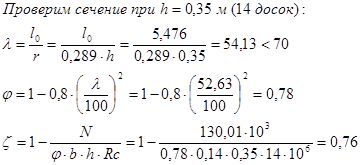

Подбор сечений

Подбор сечений раскосов

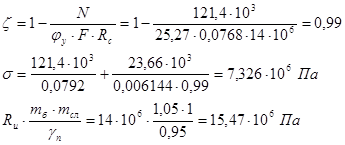

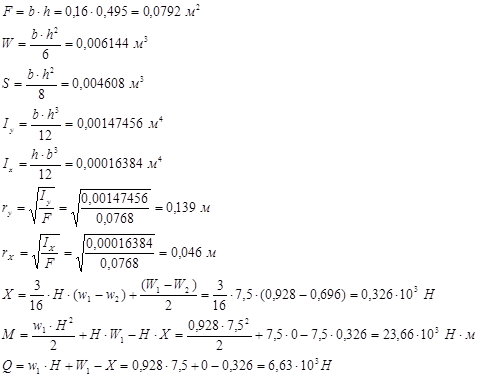

Расчёт стойки

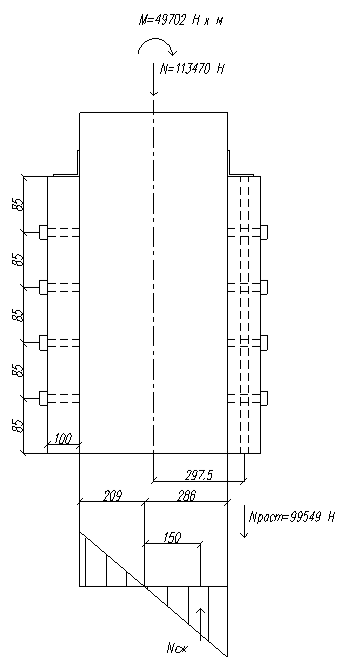

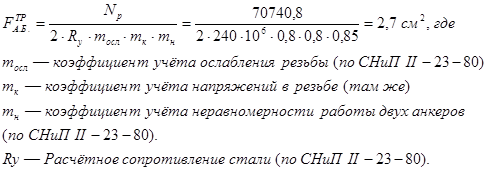

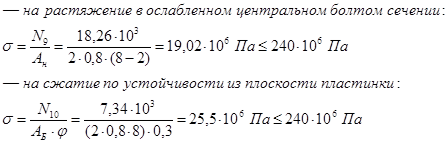

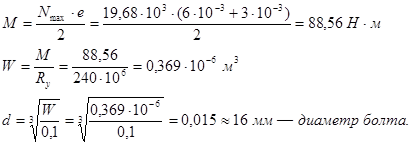

Расчёт узлов фермы

Эксплуатация

Список используемых источников


Введение

В курсовой работе разработан проект гражданского здания из древесины в климатических условиях города Москва. По замыслу здание будет выполнять шатровую функцию над хоккейным кортом. Хоккейный корт размером 61 × 21 метр удачно вписывается в размеры здания 72 × 26 метров.

Несущая конструкция покрытия этого здания деревянная, клеедощатая. Пролёт сегментной фермы 26 метров, нижний пояс её состоит из двух металлических уголков. Так же запроектирована клеедощатая панель покрытия и стеновая панель типа «сэндвич»

Ферма опирается на клеедощатую стойку высотой 7,5 метров. Сечения всех элементов спроектированы на основе соответствующих глав СНиП II—25—80 исходя из условий прочности и устойчивости, если это требуется.

Толщина доски в гнутых элементах принята за 20 мм.


Р асчёт клеефанерной панели

Ребра жёсткости располагаются на расстоянии не более 1,5 м. L — длинна панели равная шагу конструкции (4 м). В — ширина панели, принимаем конструктивно 1,5м.

Продольные рёбра проектируются из досок толщиной 25, 32, 40 мм. Крайние рёбра на 2 мм тоньше центровых. Толщину центрового ребра принимаем 25 мм.

Верхняя обшивка сконструирована из фанеры ФСФ В/ВВ и может быть 8, 9, 10, 11, 12 мм. Принимаем 8 мм. Нижняя обшивка может быть 6, 7, 8 мм. Принимаем 6 мм.


Сбор нагрузок на панель (в н/м):

Вид нагрузки

1. Постоянная

а) Кровля «Технопласт-грин» (битум + полимеры)

б) Фанерные обшивки

в) Продольные рёбра

г) Поперечные рёбра

д) Утеплитель URSA (вес 600 Н)

е) Пароизоляция

60

136,5

92,64

23,16

125,46

1,5

1,2

1,1

1,1

1,1

1,2

1,2

72

150,15

101,9

25,48

150,56

1,8

Всего:

2. Временная нагрузка

А) Снеговая

Итого:

Расчётная длина панели:


Расчётная ширина панели:

Требуемая высота панели:

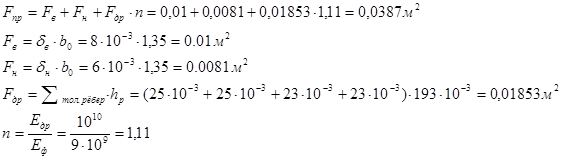

Приведённая площадь панели:

Статический момент относительно крайней грани нижней обшивки:

Положение нейтральной оси:

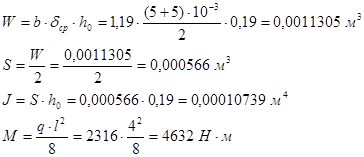

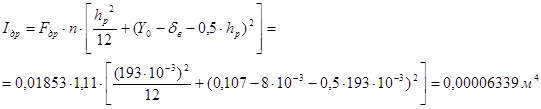

Момент инерции сечения:

Расчётная схема панели


Проверочный расчёт прочности и жёсткости

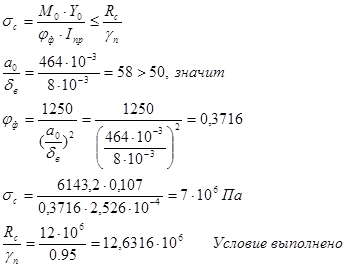

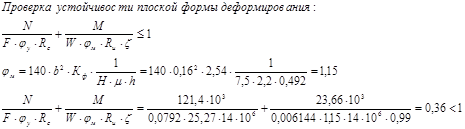

Проверка на устойчивость верхней обшивки:

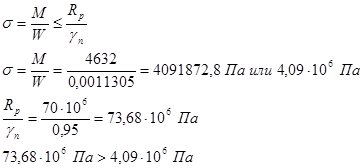

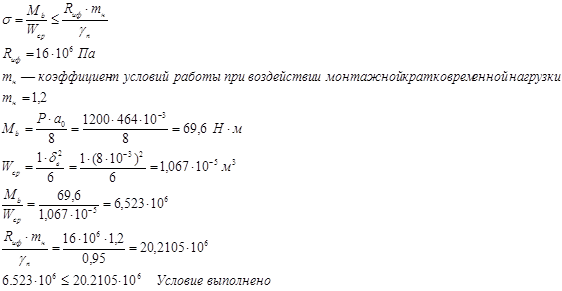

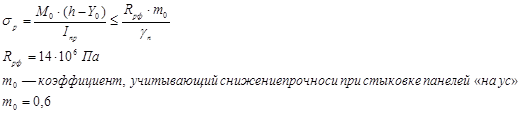

Проверка на изгиб верхней обшивки:

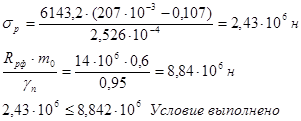

Проверка на растяжение нижней обшивки:

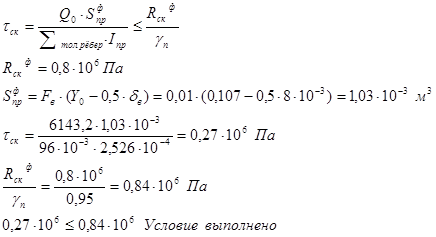

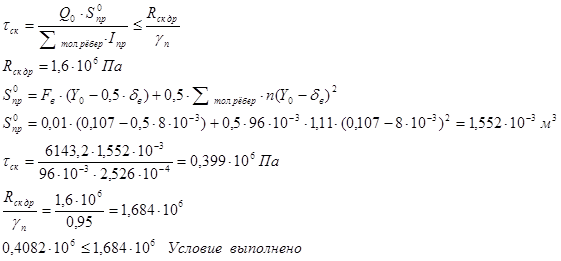

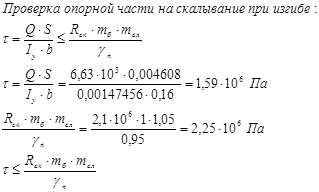

Проверка на скалывание по нейтральному слою:


Проверка на скалывание по клеевому шву между шпонами фанеры в местах приклейки к рёбрам.

Проверка на прогиб:


Расчёт панели «Сэндвич»

Сбор нагрузок на панель «Сэндвич»:

Нагрузка.

Постоянная нагрузка:

1. Стеклопластик полиэфирный:

2. Утеплитель (ППУ—60):

3. Пароизоляция:

16,66

128,52

1,19

1,1

1,2

1,2

18,33

154,23

1,43

Итого постоянной нагрузки 146,37 173,99

Временная нагрузка:

1. Снеговая:

1500

2142

Полная 1646,37 2316

Требуемое расстояние между центрами обшивок:

Геометрические характеристики:

Проверочный отсчёт:

Проверка растягивающих напряжений в нижней обшивке:

Проверка на скалывание:

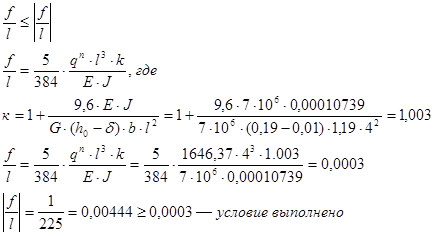

Проверка на прогиб:

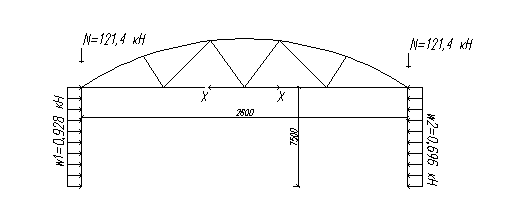

Геометрическая схема фермы

Геометрические характеристики фермы.

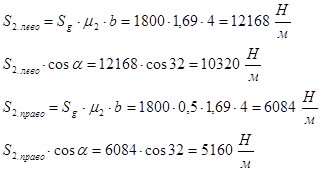

Сбор нагрузок на ферму

Наименование нагрузки

1. От панели покрытия.

1171,36 1242,4
2. От собственного веса фермы (ориентир 819,69 1134,5
Итого:

3. Временная.

— Снеговая

12168

Нагрузки на ферму.

1. Постоянная:


2. Снеговая (вариант 1):

3. Снеговая (вариант 2):


Сочетания нагрузок, прикладываемых при расчёте в программе «RAMA».

Сочетание2:


Сочетание3:

Внутренние усилия M,N при основном сочетании нагрузок.

Сочетание 1—2.

+------------------------------------------------------------------------------+

¦ Nst(n,k) ¦ Mmax ( N ) ¦ Mmin ( N ) ¦ Nmax ( M ) ¦ Nmin ( M ) ¦

¦----------+-------------------------------------------------------------------¦

¦ 1( 1, 2)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦

¦ ¦ 12 1 1 12 ¦

¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦

¦ ¦ 12 1 1 12 ¦

¦ 4 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦

¦ ¦ 12 1 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 2( 2, 3)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦

¦ ¦ 12 1 1 12 ¦

¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦

¦ ¦ 12 1 1 12 ¦

¦ 4 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦

¦ ¦ 12 1 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 3( 3, 4)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -43.00( 0.00) -106.58( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦

¦ ¦ 12 1 1 12 ¦

¦ 3 ¦ 18.43(-106.58) 6.53( -43.00) -43.00( 6.53) -106.58( 18.43)¦

¦ ¦ 12 1 1 12 ¦

¦ 4 ¦ 13.80(-106.58) 4.90( -43.00) -43.00( 4.90) -106.58( 13.80)¦

¦ ¦ 12 1 1 12 ¦

¦ 5 ¦ -0.00( -43.00) -0.00(-106.58) -43.00( -0.00) -106.58( -0.00)¦

¦ ¦ 1 12 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 4( 4, 5)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 12.37(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 12.37)¦

¦ ¦ 12 1 1 12 ¦

¦ 3 ¦ 16.17(-103.46) 6.54( -42.95) -42.95( 6.54) -103.46( 16.17)¦

¦ ¦ 12 1 1 12 ¦

¦ 4 ¦ 11.88(-103.46) 4.91( -42.95) -42.95( 4.91) -103.46( 11.88)¦

¦ ¦ 12 1 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -103.46( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 5( 5, 6)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 8.28(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 8.28)¦

¦ ¦ 12 1 1 12 ¦

¦ 3 ¦ 10.40(-102.95) 6.56( -42.94) -42.94( 6.56) -102.95( 10.40)¦

¦ ¦ 12 1 1 12 ¦

¦ 4 ¦ 7.32(-102.95) 4.92( -42.94) -42.94( 4.92) -102.95( 7.32)¦

¦ ¦ 12 1 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -102.95( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 6( 6, 7)¦ ¦

¦ 1 ¦ 0.00( 90.11) 0.00( 36.72) 90.11( 0.00) 36.72( 0.00)¦

¦ ¦ 12 1 12 1 ¦

¦ 2 ¦ -0.02( 36.72) -0.04( 90.11) 90.11( -0.04) 36.72( -0.02)¦

¦ ¦ 1 12 12 1 ¦

¦ 3 ¦ -0.03( 36.72) -0.08( 90.11) 90.11( -0.08) 36.72( -0.03)¦

¦ ¦ 1 12 12 1 ¦

¦ 4 ¦ -0.05( 36.72) -0.11( 90.11) 90.11( -0.11) 36.72( -0.05)¦

¦ ¦ 1 12 12 1 ¦

¦ 5 ¦ -0.06( 36.72) -0.15( 90.11) 90.11( -0.15) 36.72( -0.06)¦

¦ ¦ 1 12 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 7( 7, 8)¦ ¦

¦ 1 ¦ -0.06( 36.77) -0.15( 94.83) 94.83( -0.15) 36.77( -0.06)¦

¦ ¦ 1 12 12 1 ¦

¦ 2 ¦ -0.05( 36.77) -0.12( 94.83) 94.83( -0.12) 36.77( -0.05)¦

¦ ¦ 1 12 12 1 ¦

¦ 3 ¦ -0.03( 36.77) -0.08( 94.83) 94.83( -0.08) 36.77( -0.03)¦

¦ ¦ 1 12 12 1 ¦

¦ 4 ¦ -0.02( 36.77) -0.05( 94.83) 94.83( -0.05) 36.77( -0.02)¦

¦ ¦ 1 12 12 1 ¦

¦ 5 ¦ -0.00( 36.77) -0.01( 94.83) 94.83( -0.01) 36.77( -0.00)¦

¦ ¦ 1 12 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 8( 8, 9)¦ ¦

¦ 1 ¦ -0.00( 36.76) -0.01( 94.82) 94.82( -0.01) 36.76( -0.00)¦

¦ ¦ 1 12 12 1 ¦

¦ 2 ¦ -0.02( 36.76) -0.05( 94.82) 94.82( -0.05) 36.76( -0.02)¦

¦ ¦ 1 12 12 1 ¦

¦ 3 ¦ -0.03( 36.76) -0.08( 94.82) 94.82( -0.08) 36.76( -0.03)¦

¦ ¦ 1 12 12 1 ¦

¦ 4 ¦ -0.05( 36.76) -0.12( 94.82) 94.82( -0.12) 36.76( -0.05)¦

¦ ¦ 1 12 12 1 ¦

¦ 5 ¦ -0.06( 36.76) -0.15( 94.82) 94.82( -0.15) 36.76( -0.06)¦

¦ ¦ 1 12 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 9( 1, 9)¦ ¦

¦ 1 ¦ -0.00( 36.72) -0.00( 90.11) 90.11( -0.00) 36.72( -0.00)¦

¦ ¦ 1 12 12 1 ¦

¦ 2 ¦ 0.04( 90.11) 0.02( 36.72) 90.11( 0.04) 36.72( 0.02)¦

¦ ¦ 12 1 12 1 ¦

¦ 3 ¦ 0.08( 90.11) 0.03( 36.72) 90.11( 0.08) 36.72( 0.03)¦

¦ ¦ 12 1 12 1 ¦

¦ 4 ¦ 0.11( 90.11) 0.05( 36.72) 90.11( 0.11) 36.72( 0.05)¦

¦ ¦ 12 1 12 1 ¦

¦ 5 ¦ 0.15( 90.11) 0.06( 36.72) 90.11( 0.15) 36.72( 0.06)¦

¦ ¦ 12 1 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 10( 2, 9)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 11( 3, 9)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 12( 3, 8)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 13( 4, 8)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 0.03( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 14( 4, 7)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -0.05( 0.00) -4.01( 0.00)¦

¦ ¦ 0 0 1 12 ¦

¦----------+-------------------------------------------------------------------¦

¦ 15( 5, 7)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 2 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 3.25( 0.00) 0.02( 0.00)¦

¦ ¦ 0 0 12 1 ¦

+------------------------------------------------------------------------------+

Поперечная сила Q при основном и особом сочетании нагрузок.

+------------------------------------------------------------------------------+

¦ Nst(n,k) ¦ Qmax ¦ Qmin ¦ Qmax (os) ¦ Qmin (os) ¦

¦----------+-------------------------------------------------------------------¦

¦ 1( 1, 2)¦ ¦

¦ 1 ¦ 6.670 4.795 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 3.921 2.397 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.469 0.000 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 4 ¦ -2.397 -3.686 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -4.794 -8.542 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 2( 2, 3)¦ ¦

¦ 1 ¦ 11.360 4.789 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 5.978 2.394 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.239 0.000 0.000 0.000 ¦

¦ ¦ 2 0 0 0 ¦

¦ 4 ¦ -2.394 -5.859 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -4.788 -12.313 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 3( 3, 4)¦ ¦

¦ 1 ¦ 13.441 4.786 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 6.765 2.393 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ -0.000 -0.000 0.000 0.000 ¦

¦ ¦ 1 1 0 0 ¦

¦ 4 ¦ -2.393 -6.765 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -4.786 -13.441 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 4( 4, 5)¦ ¦

¦ 1 ¦ 12.315 4.789 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 5.859 2.394 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.000 -0.239 0.000 0.000 ¦

¦ ¦ 0 2 0 0 ¦

¦ 4 ¦ -2.394 -5.978 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -4.788 -11.358 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 5( 5, 6)¦ ¦

¦ 1 ¦ 8.544 4.795 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 3.686 2.397 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.000 -0.469 0.000 0.000 ¦

¦ ¦ 0 2 0 0 ¦

¦ 4 ¦ -2.397 -3.920 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -4.794 -6.668 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 6( 6, 7)¦ ¦

¦ 1 ¦ -0.010 -0.023 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 2 ¦ -0.010 -0.023 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 3 ¦ -0.010 -0.023 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 4 ¦ -0.010 -0.023 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -0.010 -0.023 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 7( 7, 8)¦ ¦

¦ 1 ¦ 0.022 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 0.022 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.022 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 4 ¦ 0.022 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 5 ¦ 0.022 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 8( 8, 9)¦ ¦

¦ 1 ¦ -0.010 -0.022 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 2 ¦ -0.010 -0.022 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 3 ¦ -0.010 -0.022 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 4 ¦ -0.010 -0.022 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦ 5 ¦ -0.010 -0.022 0.000 0.000 ¦

¦ ¦ 1 12 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 9( 1, 9)¦ ¦

¦ 1 ¦ 0.023 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 2 ¦ 0.023 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 3 ¦ 0.023 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 4 ¦ 0.023 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦ 5 ¦ 0.023 0.010 0.000 0.000 ¦

¦ ¦ 12 1 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 10( 2, 9)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 11( 3, 9)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 12( 3, 8)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 13( 4, 8)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 14( 4, 7)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 15( 5, 7)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 2 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

+------------------------------------------------------------------------------+

Внутренние усилия M,N при основном сочетании нагрузок.

Сочетание 1—3.

+------------------------------------------------------------------------------+

¦ Nst(n,k) ¦ Mmax ( N ) ¦ Mmin ( N ) ¦ Nmax ( M ) ¦ Nmin ( M ) ¦

¦----------+-------------------------------------------------------------------¦

¦ 1( 1, 2)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -130.01( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 29.05(-130.01) 4.92( -42.94) -42.94( 4.92) -130.01( 29.05)¦

¦ ¦ 13 1 1 13 ¦

¦ 3 ¦ 37.44(-130.01) 6.56( -42.94) -42.94( 6.56) -130.01( 37.44)¦

¦ ¦ 13 1 1 13 ¦

¦ 4 ¦ 27.12(-130.01) 4.92( -42.94) -42.94( 4.92) -130.01( 27.12)¦

¦ ¦ 13 1 1 13 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -130.01( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 2( 2, 3)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -127.05( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 17.42(-127.05) 4.91( -42.95) -42.95( 4.91) -127.05( 17.42)¦

¦ ¦ 13 1 1 13 ¦

¦ 3 ¦ 21.94(-127.05) 6.54( -42.95) -42.95( 6.54) -127.05( 21.94)¦

¦ ¦ 13 1 1 13 ¦

¦ 4 ¦ 15.49(-127.05) 4.91( -42.95) -42.95( 4.91) -127.05( 15.49)¦

¦ ¦ 13 1 1 13 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -127.05( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 3( 3, 4)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -43.00( 0.00) -109.30( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 6.82(-109.30) 4.90( -43.00) -43.00( 4.90) -109.30( 6.82)¦

¦ ¦ 13 1 1 13 ¦

¦ 3 ¦ 8.46(-109.30) 6.53( -43.00) -43.00( 6.53) -109.30( 8.46)¦

¦ ¦ 13 1 1 13 ¦

¦ 4 ¦ 6.34(-109.30) 4.90( -43.00) -43.00( 4.90) -109.30( 6.34)¦

¦ ¦ 13 1 1 13 ¦

¦ 5 ¦ -0.00(-109.30) -0.00( -43.00) -43.00( -0.00) -109.30( -0.00)¦

¦ ¦ 13 1 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 4( 4, 5)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.95( 0.00) -107.50( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 10.20(-107.50) 4.91( -42.95) -42.95( 4.91) -107.50( 10.20)¦

¦ ¦ 13 1 1 13 ¦

¦ 3 ¦ 14.24(-107.50) 6.54( -42.95) -42.95( 6.54) -107.50( 14.24)¦

¦ ¦ 13 1 1 13 ¦

¦ 4 ¦ 11.16(-107.50) 4.91( -42.95) -42.95( 4.91) -107.50( 11.16)¦

¦ ¦ 13 1 1 13 ¦

¦ 5 ¦ 0.00( 0.00) -0.00( -64.55) -42.95( 0.00) -107.50( -0.00)¦

¦ ¦ 0 3 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 5( 5, 6)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) -42.94( 0.00) -107.72( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 16.02(-107.72) 4.92( -42.94) -42.94( 4.92) -107.72( 16.02)¦

¦ ¦ 13 1 1 13 ¦

¦ 3 ¦ 22.00(-107.72) 6.56( -42.94) -42.94( 6.56) -107.72( 22.00)¦

¦ ¦ 13 1 1 13 ¦

¦ 4 ¦ 16.98(-107.72) 4.92( -42.94) -42.94( 4.92) -107.72( 16.98)¦

¦ ¦ 13 1 1 13 ¦

¦ 5 ¦ 0.00( -64.77) 0.00( 0.00) -42.94( 0.00) -107.72( 0.00)¦

¦ ¦ 3 0 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 6( 6, 7)¦ ¦

¦ 1 ¦ 0.00( 36.72) -0.00( 77.78) 77.78( -0.00) 36.72( 0.00)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ -0.02( 36.72) -0.04( 77.78) 77.78( -0.04) 36.72( -0.02)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ -0.03( 36.72) -0.08( 77.78) 77.78( -0.08) 36.72( -0.03)¦

¦ ¦ 1 13 13 1 ¦

¦ 4 ¦ -0.05( 36.72) -0.12( 77.78) 77.78( -0.12) 36.72( -0.05)¦

¦ ¦ 1 13 13 1 ¦

¦ 5 ¦ -0.06( 36.72) -0.15( 77.78) 77.78( -0.15) 36.72( -0.06)¦

¦ ¦ 1 13 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 7( 7, 8)¦ ¦

¦ 1 ¦ -0.06( 36.77) -0.15( 74.21) 74.21( -0.15) 36.77( -0.06)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ -0.05( 36.77) -0.11( 74.21) 74.21( -0.11) 36.77( -0.05)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ -0.03( 36.77) -0.07( 74.21) 74.21( -0.07) 36.77( -0.03)¦

¦ ¦ 1 13 13 1 ¦

¦ 4 ¦ -0.02( 36.77) -0.03( 74.21) 74.21( -0.03) 36.77( -0.02)¦

¦ ¦ 1 13 13 1 ¦

¦ 5 ¦ 0.02( 74.21) -0.00( 36.77) 74.21( 0.02) 36.77( -0.00)¦

¦ ¦ 13 1 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 8( 8, 9)¦ ¦

¦ 1 ¦ 0.02( 83.20) -0.00( 36.76) 83.20( 0.02) 36.76( -0.00)¦

¦ ¦ 13 1 13 1 ¦

¦ 3 ¦ -0.02( 36.76) -0.04( 83.20) 83.20( -0.04) 36.76( -0.02)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ -0.03( 36.76) -0.09( 83.20) 83.20( -0.09) 36.76( -0.03)¦

¦ ¦ 1 13 13 1 ¦

¦ 4 ¦ -0.05( 36.76) -0.14( 83.20) 83.20( -0.14) 36.76( -0.05)¦

¦ ¦ 1 13 13 1 ¦

¦ 5 ¦ -0.06( 36.76) -0.20( 83.20) 83.20( -0.20) 36.76( -0.06)¦

¦ ¦ 1 13 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 9( 1, 9)¦ ¦

¦ 1 ¦ -0.00( 36.72) -0.00( 104.84) 104.84( -0.00) 36.72( -0.00)¦

¦ ¦ 1 13 13 1 ¦

¦ 3 ¦ 0.05( 104.84) 0.02( 36.72) 104.84( 0.05) 36.72( 0.02)¦

¦ ¦ 13 1 13 1 ¦

¦ 3 ¦ 0.10( 104.84) 0.03( 36.72) 104.84( 0.10) 36.72( 0.03)¦

¦ ¦ 13 1 13 1 ¦

¦ 4 ¦ 0.15( 104.84) 0.05( 36.72) 104.84( 0.15) 36.72( 0.05)¦

¦ ¦ 13 1 13 1 ¦

¦ 5 ¦ 0.20( 104.84) 0.06( 36.72) 104.84( 0.20) 36.72( 0.06)¦

¦ ¦ 13 1 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 10( 2, 9)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -15.10( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -15.10( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -15.10( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -15.10( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -15.10( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 11( 3, 9)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 18.26( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 18.26( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 18.26( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 18.26( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 18.26( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 12( 3, 8)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 0.01( 0.00) -7.34( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.01( 0.00) -7.34( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.01( 0.00) -7.34( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 0.01( 0.00) -7.34( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 0.01( 0.00) -7.34( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦----------+-------------------------------------------------------------------¦

¦ 13( 4, 8)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 7.41( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 7.41( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 7.41( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 7.41( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 7.41( 0.00) 0.01( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 14( 4, 7)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 2.99( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 2.99( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 2.99( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 2.99( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 2.99( 0.00) -0.05( 0.00)¦

¦ ¦ 0 0 13 1 ¦

¦----------+-------------------------------------------------------------------¦

¦ 15( 5, 7)¦ ¦

¦ 1 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -2.52( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -2.52( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 3 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -2.52( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 4 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -2.52( 0.00)¦

¦ ¦ 0 0 1 13 ¦

¦ 5 ¦ 0.00( 0.00) 0.00( 0.00) 0.02( 0.00) -2.52( 0.00)¦

¦ ¦ 0 0 1 13 ¦

+------------------------------------------------------------------------------+

Поперечная сила Q при основном и особом сочетании нагрузок.

+------------------------------------------------------------------------------+

¦ Nst(n,k) ¦ Qmax ¦ Qmin ¦ Qmax (os) ¦ Qmin (os) ¦

¦----------+-------------------------------------------------------------------¦

¦ 1( 1, 2)¦ ¦

¦ 1 ¦ 29.259 4.795 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 13.453 2.397 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.000 -0.941 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 4 ¦ -2.397 -13.924 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -4.794 -25.491 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 2( 2, 3)¦ ¦

¦ 1 ¦ 17.944 4.789 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 7.797 2.394 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.000 -0.940 0.000 0.000 ¦

¦ ¦ 0 3 0 0 ¦

¦ 4 ¦ -2.394 -8.267 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -4.788 -14.184 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 3( 3, 4)¦ ¦

¦ 1 ¦ 7.368 4.786 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 2.862 2.393 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ -0.000 -0.235 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 4 ¦ -2.393 -2.980 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -4.786 -6.429 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 4( 4, 5)¦ ¦

¦ 1 ¦ 9.487 4.789 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 5.331 2.394 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.470 0.000 0.000 0.000 ¦

¦ ¦ 3 0 0 0 ¦

¦ 4 ¦ -2.394 -5.096 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -4.788 -11.365 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 5( 5, 6)¦ ¦

¦ 1 ¦ 15.145 4.795 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 8.161 2.397 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.471 0.000 0.000 0.000 ¦

¦ ¦ 3 0 0 0 ¦

¦ 4 ¦ -2.397 -7.925 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -4.794 -17.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 6( 6, 7)¦ ¦

¦ 1 ¦ -0.010 -0.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 3 ¦ -0.010 -0.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 3 ¦ -0.010 -0.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 4 ¦ -0.010 -0.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -0.010 -0.024 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 7( 7, 8)¦ ¦

¦ 1 ¦ 0.026 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.026 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.026 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 4 ¦ 0.026 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 5 ¦ 0.026 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 8( 8, 9)¦ ¦

¦ 1 ¦ -0.010 -0.033 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 3 ¦ -0.010 -0.033 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 3 ¦ -0.010 -0.033 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 4 ¦ -0.010 -0.033 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦ 5 ¦ -0.010 -0.033 0.000 0.000 ¦

¦ ¦ 1 13 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 9( 1, 9)¦ ¦

¦ 1 ¦ 0.030 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.030 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 3 ¦ 0.030 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 4 ¦ 0.030 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦ 5 ¦ 0.030 0.010 0.000 0.000 ¦

¦ ¦ 13 1 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 10( 2, 9)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 11( 3, 9)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 12( 3, 8)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 13( 4, 8)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 14( 4, 7)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦----------+-------------------------------------------------------------------¦

¦ 15( 5, 7)¦ ¦

¦ 1 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 3 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 4 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

¦ 5 ¦ 0.000 0.000 0.000 0.000 ¦

¦ ¦ 0 0 0 0 ¦

+------------------------------------------------------------------------------+

Подбор сечений

В данном курсовом проекте сечения стержней фермы подбирается полностью симметрично и с целью уменьшения количество типов сечений. То есть, оба пояса представляют собой совокупность стержней изготовленных из одних и тех же балок и уголков.

Верхний пояс:

Из программного статического расчёта выбираем максимальный момент и соответствующее ему усилие. Он находится в середине первого пролёта пояса.

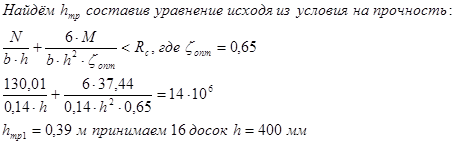

Принимаем для всего верхнего пояса сечение из 18 досок.

Нижний пояс:

Проверим двойной уголок 63×5.

Несмотря на большое недонапряжение, мы должны применить это сечение для всего нижнего пояса, так как уменьшить его невозможно.


Подбор сечений раскосов

Примем сечение исходя из условия на устойчивость

Расчёт стойки

Сбор нагрузок на стойку.

Вид нагрузки.

1. От панелей покрытия:

15292,68

16151,2

2. Собственный вес фермы:

а) Верхний пояс:

б) Нижний пояс:

в) Раскосы:

7161,34

4484,84

1250,6

1425,9

1,1

1,05

0,9

7529,73

4933,3

1313,13

1283,3

3. Ориентировочный собственный вес стойки:

3744

1,1

4118,4

Итого:

1. Снеговая нагрузка.

65520

93600
Итого:

Принимаем сечение стойки 160×480 мм.

Нагрузки на стойку.

Геометрические характеристики.

Начальные данные:


Проверочный расчёт.

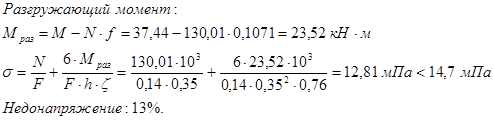

1. В плоскости изгиба:

Несмотря на большое недонапряжение (52 %), мы должны оставить ранее выбранное сечение, так как уменьшение сечения невозможно (мы используем минимально возможные), а увеличение сечения не имеет смысла.

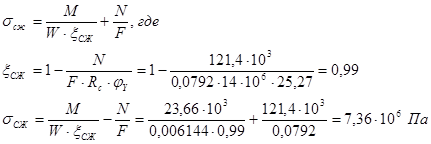

2. Из плоскости изгиба:

Расчёт прикрепления стойки к фундаменту.

— растягивающее напряжение:

— сжимающее напряжение:


Размеры сжатой и растянутой зон.

Максимальное растягивающее усилие в анкерах.

Требуемая площадь анкерных болтов.

Требуемый диаметр болтов.

Для принятого диаметра анкера принимаем отверстие в траверсе (в уголке) на 2 мм больше. В этом случае принимаем диаметр отверстия — 22 мм. Ширина уголка принимается из условия:

Величина распределённой нагрузки и изгибающего момента на участке ширине стойки.

Требуемый момент сопротивления.

Проверка нормальных напряжений.

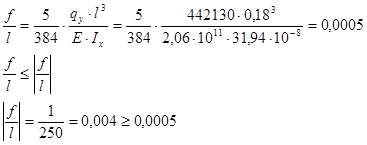

Прогиб траверсы.

Выбор диаметра горизонтальных болтов из условия их расстановки поперёк волокон в два ряда по ширине стойки.

Определим наименьшую несущую способность болта исходя из двух условий.

Число болтов.


Длина накладки.

Расчёт узлов фермы

Опорный узел (узел 1).

Опорный узел представляет собой сложную конструкцию из элементов деревянного верхнего пояса, металлического нижнего, ребристой плиты и сварного башмака. Плита башмака, принимая усилие от торца верхнего пояса, работает на смятие, а это значит, что нужен соответствующий расчёт.

Длина опорной плиты башмака.

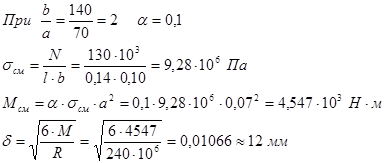

Определяем толщину упорной плиты. Для этого рассчитываем участок плиты опёртой по контуру со сторонами 140 × 70 мм.

Проверяем упорную плиту с тремя подкрепляющими рёбрами 8 ´ 80 мм, как балку пролётом b = 140 мм на изгиб:

Расстояние от наружной грани плиты до центра тяжести сечения.


Момент инерции сечения:

Максимальное напряжение в упорной плите:

Боковые листы башмака принимаем d=10 мм. Элементы упорной плиты свариваем швами высотой 6 и 8 мм. Рассчитываем горизонтальную опорную плиту башмака. Принимаем плиту размером 200 ´ 250 мм. Проверяем обвязочный брус на смятие под плитой поперёк волокон.

Толщину плиты находим из условия изгиба:

Исходя из моментов:


Длина швов, крепящих уголки нижнего пояса:

Примечание:

Принимаем швы конструктивно.

Промежуточный узел верхнего пояса (узел 3).

Для передачи усилий поясов и крепления раскосов в узлах устанавливаются сварные стальные башмаки размером 200 × 140 мм. Поскольку размеры башмака больше размеров упорной плиты в упорном узле, то на смятие его не проверяем. Плиту проверяем на изгиб:

Найдём равнодействующую усилий в узле.


Раскосы крепятся к узлам с помощью стальных накладок сечением 80 × 8 мм. Накладки к раскосам крепятся двумя болтами диаметром 16 мм. Проверка стальных накладок:

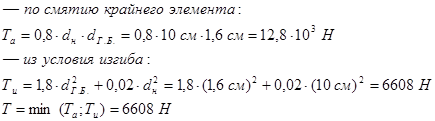

Определение несущей способности одного двусрезного болта:

По смятию древесины:


По нагибу болта:

Количество болтов:

Узел в связях.

Сечение подбираем из условия устойчивости:

Эксплуатация

Эксплуатация деревянных конструкций требует не меньшей ответственности, чем их проектирование. Древесина как никакой другой материал сильно страдает от гниения и «боится» огня.

Гниение — есть результат жизнедеятельности дереворазрушающих грибов и микроорганизмов. При этом в древесине проходят разные химические реакции, которые меняют (чаще в худшую сторону) свойства материала. Конечный результат — полная потеря несущих свойств и нарушение структуры древесины. Эксплуатация таких сооружений запрещена.

Для предотвращения гниения древесины необходимо прекратить доступ воздуха к конструкции и выдержать нужный влажностный режим. Часто эти условия являются невыполнимыми, поэтому прибегают к другим методам защиты: антисептированию, покрытие (покраска) специальными красками и модификации полимерами. Антисептирование запрещено в помещениях, где находятся люди без средств защиты, животные, продукты, медикаменты и корма.

Существует много методов конструктивной защиты сооружения от гниения: это устройство вентиляции для проветривания помещения, наружный отвод атмосферных вод, устройство ограждающих конструкций в пределах отапливаемого контура (во избежание появления конденсата), обшивка фасадов, отказ от фонарей верхнего света.

Химические методы защиты в данном курсовом проекте рассматриваться не будут, так как общественное назначение здания не подразумевает применение антисептиков и пропитку ими конструкций.

Модификационные методы защиты получили распространение лишь 30 лет назад. Полимерная модификация изменяет свойства древесины и даже повышает её сорт, но процесс трудоёмок и требует много времени, что ведёт к удорожанию конструкции.

Покрытие влагозащитными составами очень эффективный и распространенный метод защиты от гниения. Вещества, входящие в состав многих красок и лаков, создают некую плёнку на поверхности конструкции, которая не проходима для воды и микроорганизмов. Единственный и главный недостаток — недолговечность: подобную обработку надо проводить раз в 3—6 лет зависимости от множества условий и факторов.

Применяемые в строительстве деревянные конструкции должны отвечать многим противопожарным нормам и указаниям в зависимости от этажности и назначения здания, а также от его места в планировке города. Конструктивные методы от возгорания направлены на увеличение времени горения, то есть на увеличение сечения конструкций, на избегание пустот и выступов. Кроме того, применяются несгораемые диафрагмы и перегородки, если речь идёт об отсечном строительстве.


Список используемых источников

1. СНиП II—25—80: Деревянные конструкции, — М. Стройиздат, 1982 — 65 с.

2. Расчёт и конструирование клеедощатых ферм и стоек: М.У. к курсовому проекту. Булгакова Л. И. — Вологда; ВоПИ, 1997.

3. Конструкции из дерева и пластмасс. Узлы ферм: Метод. указания. Булгаков Ш. Э. Булгакова Л. И. — Вологда, ВоПИ, 1998.

4. Строительные конструкции из дерева и синтетических материалов, проектирование и расчёт. Гринь И.М. Издательское объединение «Вища школа», 1975 — 280 с.

5. Конструкции из дерева и пластмасс. Примеры расчёта и конструирования; Учебное пособие для ВУЗов (под ред. проф. Иванова В. А.) — 3-е изд., перераб. И доп. — Киев: Вища школа, — 1981, 382с.
