Реферат: по Гидравлики

Южно-Уральский государственный университет

Заочный инженерно-экономический факультет

Кафедра «Гидравлика и гидропневмосистемы»

КОНТРОЛЬНАЯ РАБОТА ПО ГИДРАВЛИКЕ

(вариант № 5)

Выполнил: студент 3 курса

заочного инженерно-экономического факультета

группы ПГС-394, шифр 06-075

Хамидуллин Марсель Рафкатович

Проверил: Дурасов Алексей Анатольевич

Челябинск, 2010


Задача 11

В сообщающиеся трубки вначале налили ртуть, затем в левую трубку – воду, а в правую – масло. Верхние уровни воды и масла совпали. Определить разность уровней ртути в трубках, если высота столбика воды известна.

ДАНО:

h1 =1,5м.

НАЙТИ: h3 - ?

РЕШЕНИЕ: В сечении 0–0, проведенном по уровню ртути, давление во всех точках одинаково:

;

Определяем уровень ртути:

ОТВЕТ : 0,0118 м.


Задача 35

К борту корабля подведена стальная камера. После крепления и откачки воды из камеры производится ремонт подводной части корабля. Нижняя часть камеры имеет форму четверти цилиндра, верхняя – параллелепипеда. Определить силу гидростатического давления воды на камеру при известных ее размерах и построить эпюру давления.

ДАНО :

r=1,3 м;

h=2,2 м;

В=2,6 м.

НАЙТИ : Р - ?

РЕШЕНИЕ:

Результирующая сила: ,

где Ргор – горизонтальная составляющая;

Рверт – вертикальная составляющая.

(Кн).

где рц.т. – давление, приложенное в центре тяжести прямоугольника;

Sверт. – площадь вертикальной проекции фигуры.

,

где Wт.д. – объем тела давления;

W1/4 цил. – объем четверти цилиндра;

Wпарал. – объем параллелепипеда.

.

ОТВЕТ : 189,04 кН.


Задача 49

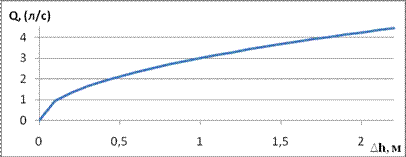

Заданы размеры водомера Вентури (d1 ,d2 ). Рассчитать и построить график зависимости расхода воды от перепада давления ∆h(в диапазоне расходов от Q=0 до Q=Qmax ).

ДАНО :

d1 =34 мм =0,034м;

d2 =27 мм =0,027м;

Qmax =4 л/с.

НАЙТИ : Q - ?

РЕШЕНИЕ :

Составим уравнение неразрывности и уравнение Бернулли для сечений 1-1 и 2-2:

; или

; ;

преобразуем уравнение (1):

отсюда ;

из уравнения (2):

подставим уравнение (3)

= отсюда ==5,715

Q== 5,715=0,003


Задача 62

Из резервуара диаметром D и начальным наполнением Н вода вытекает через отверстие диаметром d. Определить время полного опорожнения резервуара.

ДАНО:

D =1,4 м;

Н=1,2м;

d =16мм=0,016м.

НАЙТИ: t =?

РЕШЕНИЕ:

Пусть Н – начальный напор жидкости в сосуде, Н2 – конечный,

h – некоторый промежуточный напор.

За бесконечно малый отрезок времени dt уровень жидкости опустился на величину dh. Объем жидкости, вытекающей из сосуда через отверстие в дне, определяется:

Знак «–» поставлен ввиду снижения напора.

Приравниваем правые части выражений и разделяя переменные, получим:

Время, за которое напор уменьшится от Н до Н2 :

Время полного опорожнения сосуда (при Н2 = 0):

Принимаем μ = 0,62 – коэффициент расхода отверстия.

ОТВЕТ :102 мин.


Задача 102

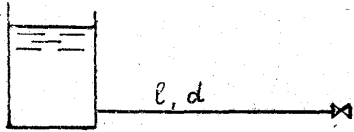

При известном расходе воды в стальном трубопроводе и его геометрии определить повышение давления при гидравлическом ударе, если время закрытия быстродействующей задвижки равно t. Как изменится давление, если стальной трубопровод заменить чугунным?

ДАНО:

Q=35 л/с=0,035;

d=150 мм=0,15м;

l=1600м;

δ=5мм=0,005м;

t=0,3 c.

НАЙТИ : ∆-?, -?

РЕШЕНИЕ:

Средняя скорость движения жидкости в трубе до закрытия:

Скорость распространения ударной волны вдоль трубопровода:

где Еж и Етр – соответственно модули упругости жидкости и материала стенок трубопровода; ρ – плотность жидкости; δ – толщина стенки трубопровода.

Для стальных труб (Етр = 2·1011 Па):

Фаза гидравлического удара:

где ℓ – длина трубы.

Так как то удар прямой (tЗ – время закрытия задвижки).

Повышение давления при прямом ударе:

Для чугунных труб (Етр = 1·1011 Па):

– удар прямой;

ОТВЕТ : ∆


Задача 121

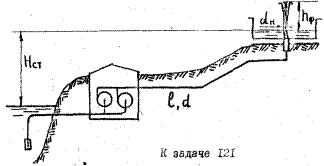

Два одинаковых центробежных насоса, соединенных параллельно, подают воду к фонтану на высоту НСТ . При заданной геометрии стального трубопровода определить высоту фонтанной струи hф (сопротивление воздуха не учитывать). При расчете местные потери принять равными 10% от потерь по длине.

Характеристика насоса ½ К – 6 при n = 2900 об/мин и диаметре рабочего колеса D = 128 мм.

Q, л/с

0

1

2

3

4

5

Н, м

20

21,5

20

17

15

11

ДАНО:

=5 м;

l=120 м;

d=40 мм =0,04м;

16 мм =0,016м.

НАЙТИ: hф - ?

РЕШЕНИЕ: 1. Определяем коэффициент трения: Δ = 0,0002 м (сталь);

для V зоны сопротивления:

Строим характеристику сети:

Строим зависимости: Нсети = f(Q) и Ннасоса = f(Q).

Q, л/с

0

1

2

3

4

5

Ннасоса , м

20

21,5

20

17

15

11

Нсети , м

5

8,1

18,5

33,3

55,3

83,6

Определяем рабочую точку (точку пересечения графиков): точка А.

Рабочий расход насоса: QН = 2,2 ;

Рабочий напор насоса: НН = 21,4 (м).

Определяем скорость напора через насадок:

;

Определяем высоту фонтана:

ОТВЕТ : hф =6,17 м.
