Реферат: Учет инсоляционных требований при застройке жилой территории

Лабораторная работа № 2

Учет инсоляционных требований при застройке жилой территории


Введение

Целью лабораторной работы является приобретение умений и навыков:

- расчета технико-экономических показателей эскизного проекта застройки микрорайона;

- размещения жилых и общественных зданий на территории микрорайона с учетом инсоляционных требований.


Исходные данные

Общий размер территории микрорайона Sм =17 га.

Жилой фонд размещается в секционных и точечных домах. Применяется два вида секций:

Секция А. Размер в плане: 20м×20м (для 12-тиэтажных домов). Территория застройки – 400 кв.м (0,04 га). Полезная площадь квартир в одной секции одного этажа – 240 кв.м.

Секция Б. Размер в плане: длина - 18 м, ширина – 12 м (для пяти- и девятиэтажных секционных домов). Территория застройки – 216 кв.м (0,02 га). Полезная площадь квартир в одной секции одного этажа – 170 кв.м.

Секция В. Размер в плане: длина – 34 м

Высота этажа – 3,0 м (от пола до пола).

Используются дома:

5-этажные 3,4,5-тисекционные;

9-этажные 3,5,7-секционные;

12-этажные односекционные (точечные);

16-этажные 3-секционные.

Процентное соотношение количества домов по этажности задается преподавателем на занятии индивидуально для каждого студента.

Средняя жилищная обеспеченность – 18 кв.м.общей пл./чел.

Плотность жилого фонда (брутто) нормативная:

5-этажные – 5700 кв.м/га;

9-этажные – 6000 кв.м/га;

12-этажные – 6400 кв.м/га;

16-этажные – 7500 кв.м/га.

Состав территории микрорайона и удельные размеры элементов микрорайона даны в табл.4.

Плотность жилого фонда и размеры отдельных элементов территории микрорайона в процессе проектировании могут быть изменены, но не более чем на 15%.

=5850

O=99450Нм=5525 чел.

Средняя этажность= 7,4

этажность количество секций площадь этажа кв.м. общая площадь здания кв.м. количество зданий общая площадь зданий данной этажности кв.м. процентный состав зданий различной этажности
5 3 510 2550 2,431098959 6199,302345 32%
5 4 680 3400 2,908131945 9887,648614
5 5 850 4250 3,385164932 14386,95096
9 3 510 4590 3,575978126 16413,7396 58%
9 5 850 7650 5,293296877 40493,72111
9 7 1190 10710 7,010615628 75083,69337
12 1 170 2040 2,616300001 5337,252001 10%
итого 27,22058647 167802,308

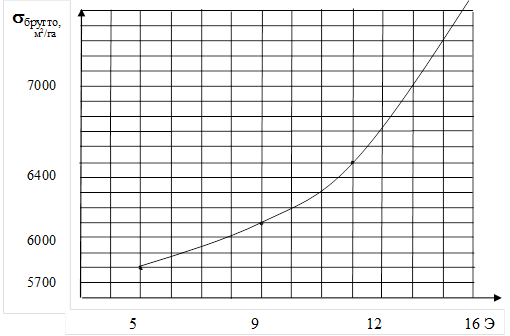

График зависимости этажности к


Вывод

С увеличение этажности зданий увеличивается плотность жилого фонда.
