Курсовая работа: Цех ремонта строительных кранов

Госстрой РФ

Стерлитамакский колледж строительства,

экономики и права

Специальность 2902

Предмет «Архитектура»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

ТЕМА ПРОЕКТА

«Цех ремонта строительных кранов»

Разработал проект:

Учащийся группы 3ДС-43

Руководитель проекта:

2006 г.


Содержание

1. Архитектурно-конструктивная часть

1.1 Исходные данные

1.2 Генеральный план

1.3 Объёмно-планировочное решение

1.4 Конструктивное решение

1.4.1 Фундаменты

1.4.2 Фундаментные блоки

1.4.3 Колонны

1.4.4 Связи

1.4.5 Подстропильные конструкции

1.4.6 Стропильные конструкции

1.4.7 Плиты покрытия

1.4.8 Фонари

1.4.9 Подъёмно-транспортное оборудование

1.4.10 Стеновые панели и кирпичные вставки

1.4.11 Окна, двери, ворота

1.4.12 Кровля

1.4.13 Полы

1.4.14 Прочие конструкции

Список использованных источников


Архитектурно-конструктивная часть

1.1 Исходные данные

Проектируемое здание – Цех ремонта строительных кранов

Район строительства – г. Мелеуз

Глубина промерзания грунта – 1,8 м

Наименование грунта в основании – глина

Условное давление грунта – 1,8 МПа

Материал стен – железобетон

Плотность материала стен – р = 2500 кг/м3

Толщина стен – 300 мм

Материал утеплителя стен – пенополистерол

Толщина утеплителя – 15 кг/м3

Расчётная зимняя температура наружного воздуха наиболее холодных суток обеспеченностью 0,92 – 39 0 С

Расчётная зимняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 – 36 0 С

Снеговой район – IV

Нормативная снеговая нагрузка – 150 кг/м2

Ветровой район – III

Нормативная ветровая нагрузка – 38 кг/м2

Класс здания – II

Степень долговечности – II

Степень огнестойкости – II

Начало строительства – октябрь


1.2 Генеральный план

Проектируемое здание расположено на участке со спокойным рельефом с небольшим уклоном в западную сторону. Проектируемое здание расположено с отступом от красной линии. Главный фасад ориентирован в юго-восточном направлении. Кроме того, на участке расположены некоторые здания.

Ширина покрытия основных дорог принята в 6 метров, пешеходных – в 3 метра. Вид покрытия – асфальт.

1.3 Объёмно-планировочное решение

Проектируемое здание (цех ремонта строительных кранов) имеет форму в плане прямоугольную и габаритные размеры по координационным осям «А – В» - 48 метров, по осям «1 – 11» - 60 метров конструктивную схему здания.

Количество этажей – один. Высота этажа – 10,8 метра.

Вид крыши – скатная.

1.4 Конструктивное решение

Фундаменты сборные и монолитные столбчатые стаканного типа.

Фундаментные блоки – сборные железобетонные основные и укороченные.

Колонны сборные железобетонные (бесконсольные с уширенной верхней частью).

Подстропильные и стропильные конструкции – сборные, железобетонные (фермы).

Плиты покрытия сборные железобетонные реористые высотой 300 мм.

Стены – кирпичные, толщиной 510 мм.

Стеновые панели сборные с утеплителем.

Окна с двойным сотекленением.

Двери противопожарные.

Кровля – скатная.

Полы – бетонные, из керамических плиток асфальтобетонные.

1.4.1 Фундаменты

Фундаменты приняты столбчатые стаканного типа. Для фахверка сечением – 2100 на 180 мм. Фундаменты приняты по серии 1,412 – 1/77, высотой 1800 мм, марки ФА 4-2 рисунок 1.1. Под колонны среднего ряда принят фундамент марки ФВ 6-2 – рисунок 1.3. Под колонны крайнего ряда принят фундамент марки ФБ 5-2 – рисунок 1.2.

Под бетонные стойки ворот принят монолитный фундамент марки ФМ-1 размером 1000 на 1000 мм и высотой 1000 мм – рисунок 1.4

900


900


1800


2100


1800

Рисунок 1.1


Рисунок 1.2 Рисунок 1.3 Рисунок 1.4

Таблица 1.1

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФА 4-2

В-15

25

87,5

6250

ФБ 5-2

В-15

3,7

124,5

9250

ФБ 6-2

В-15

4,5

150,5

107,50

ФМ 1

В-15

1

-

2400

1.4.2 Фундаментные блоки

Фундаментные блоки приняты железобетонные, высотой 300 мм, серии 1.415.-1, рядовые фундаментные блоки марки ФБ 6-46 – рисунок 2.1, укороченные марки ФБ-6-47 рисунок 2.2.

Рисунок 2.1 Рисунок 2.2


Таблица 1.2

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФВ-6-48

В-15

0,35

18

800

ФБ 6-47

В-15

0,33

17

800

1.4.3 Колонны

Колонны фахверка приняты сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2. Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.

Рисунок 3.1 Рисунок 3.2

Таблица 1.3

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

1Кф 106-2

В-15

0,35

90,4

2,4

К-96-1

В-15

1,68

114

4,2

К-96-36

В-15

2,97

218

7,4

1.4.4 Связи

Для обеспечения жёсткости и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2

Рисунок 4.1 Рисунок 4.2

Таблица 1.4

Марка элемента

Н

а

в

с

Масса элемента

С3

9800

419

4960

6018

1031

С44

10600

6018

6018

6018

2271

1.4.5 Подстроительные конструкции

Сборные железобетонные фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 – рисунок 5.1.

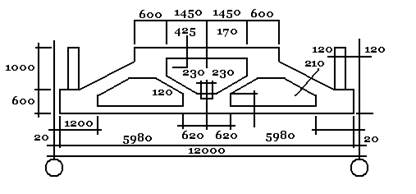

Рисунок 5.1 Рисунок 5.2

Таблица 1.5

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФБ 24/99П

335

5,7

963

14,2


1.4.5 Строительные конструкции

Скатные железобетонные фермы серии ФБ 24/4-9П марки В-35 - рисунок 6.1.

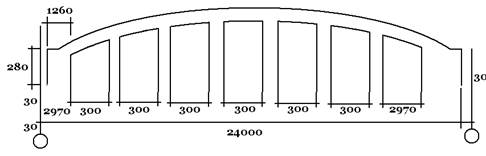

Рисунок 6.1

Таблица 1.6

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ФБ 244-10П

330

5,7

1020

14,2

1.4.7 Плиты покрытия

Плиты покрытия приняты сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.

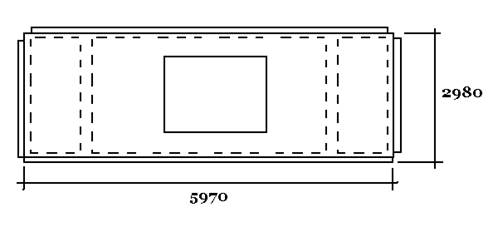

Рисунок 7.1

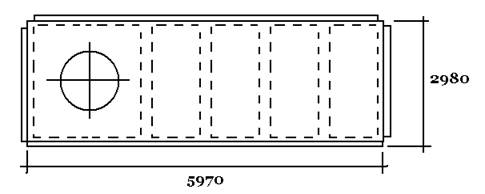

Рисунок 7.2

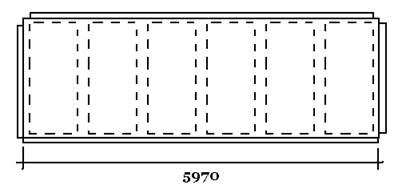

Рисунок 7.3


Таблица 1.7

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ПГ-1А IVТ

В20

1,07

68

2,65

ПВ-1А IVТ

В20

1,28

107

3,2

ПФ-1А IVТ

В20

0,91

78

2,3

1.4.8 Фонари

Фонари в покрытии для естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 – рисунок 8.1.

Рисунок 8.1

Таблица 1.8

Марка элемента

Органическое стекло

Сталь, кг

Сталь оцинко-ванная

Дерево сосна

Резина

Вода

Ф-1

19,1

531

2,1

0,024

0,4

2,1

1.4.9 Подъёмно-транспортное оборудование

Цех ремонта строительных кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами – рисунок 1.9.

Рисунок 1.9

Вес балок подвесных и монорельса одного погонного метра – 46 кг, шифр Т-Э10-80/85.

Вес грузоподъёмность крана – 2П – 5 тонн составляет 3.150 кг. ГОСТ Т 890-67.

Таблица 1.9

Грузо-подъёмность, тонн

Полная длина крана, мм

Пролёт крана, мм

Макс длина консоли

Ширина крана

Вес крана

кг

5

18000

15000

1500

2765

3150

1.4.10 Стеновые панели и кирпичные вставки

Стеновые панели – керамзитно-бетонные трёхслойные толщиной 300 мм. По местоположению: рядовые перемычные парапетные серии 1.432.1-21 марки ПСТ 60.12.30 – рисунок 10.1, 10.2 и марки 63.18.30, 63.12.30 – рисунок 10.3-4 простеночные серии 15.12.30, 13.8.30 – рисунок 10.5,10.6,10.7,10.8.

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

ПСТ 60.12.30

В 22,5

1,06

42,59

2,6

ПСТ 60.18.30

В 22,5

1,59

58,63

3,8

ПСТ 63.12.30

В 22,5

1,12

44,27

2,7

ПСТ 63.18.30

В 22,5

1,69

62,68

4,1

ПСТ 30.12.30

В 22,5

0,53

28,92

1,3

ПСТ 30.18.30

В 22,5

0,80

38,67

2,0

ПСТ 15.12.30

В 22,5

0,27

16,76

0,6

ПСТ 15.18.30

В 22,5

0,39

20,68

1,0


Рисунок 1.10.1 Рисунок 1.10.2 Рисунок 1.10.3

У ворот и дверей предусматриваются вставки из обыкновенного глиняного кирпича толщиной 510 мм по многорядной системе перевязки.

1.4.11 Окна, двери, ворота

Для естественного освещения в здании предусмотрены окна с двойным остекленением, с открывающимися створками – шифр 108-81 марки ОСТ 18-30.3 – рисунок 11.1 и с не открывающимися створками – шифр 108-8 марки ОСТ 18-30.2 – рисунок 11.2.

Для естественных зданий окна с двойным остекленением.

Для въезда автотранспорта предусмотрены распашные ворота серии 1-435.5-31 ВРД 30-30. Для входа и сообщения между помещениями предусмотрены двери серии 1436.2.22 ДМП 21х10/0.75-5.

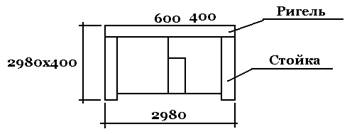

Рисунок 11.1 Рисунок 11.2

Vст = 0,4 х 0,4 х 3,4

Мст = Vст х 2400 кг/м3

Vриг = 0,6 х 0,4 х 30

Мриг = Vриг х 2400

Таблица 1.11

Марка

Расход древесины

Алюминий, кг

Резина, кг

Стекло, кг

Стекло спец.

Масса, кг

ОДС-12-33

0,80

23,30

4,0

39,3

78,6

188,6

ОГД-18-302

0,062

0,90

1,35

-

87,6

132,8

31-ВРД

0,410

-

-

-

-

528

70,6

-

-

-

-

79,7

1.4.12 Кровля

Кровля состоит из пароизоляции (рубероид, пергамин, мастика) толщиной до 5 мм, утеплителя (керамзит, пенополистирол, шлак) толщиной от 200 до 500 мм, выравнивающей стяжки из цементного раствора марки 100 толщиной от 15 до 25 мм, в зависимости от уклона кровли 2 или 3 слоя бикроста толщиной 12 – 20 мм.

1.4.13 Полы

По железобетонной плите покрытия устанавливают пароизоляцию из одного слоя холодной мастики толщиной 1 мм. Для крепления теплоизоляционного слоя наносится клеевой раствор толщиной 1 мм. Утеплитель выполняется из минераловатных плит толщиной 300 мм. Для выравнивания покрытия на стеклосетку толщиной 1 мм наносится выравнивающая стяжка из цементно-песячаного раствора марки 100.

По стяжке наносится слой полимера (1 часть битума, 2 части растворителя) толщиной 1 мм.

Далее устраивают кровлю из 2 слоёв бикроста толщиной 5 мм и защитным слоем из гравия толщиной 5 мм, выполненного в битумную мастику.

Бетон и бетонно-асфальтные полы относятся к полам массового применения. Они легки в устройстве, устойчивы к действию щелочей. Керамические плитки для полов применяются в сырых помещениях и помещениях, особо требуемых к химической обстановке.

Номер

помещ.

Тип

пола

Схема пола

Данные элементов пола, мм

S, м2

цех

I

1

2

3

1 – уплотнённый грунт

2 – бетон М200-100

3 – бетон М250-300

1440

цех

II

.1

2

3

4

Уплотнённый грунт

Щебень 80 мм, толщина сетки битум – 20 мм, асфальто-бетонного покрытия – 50 мм

1440

цех

II

1

2

3

4

1 утромбовании грунт со щебнем

2 подстилающий слой из бетона – 100 мм

3 кислотноупорный раствор – 27 мм

4 керамическая плитка 12 мм

280

Над входом для защиты от атмосферных осадков запроектирован козырёк серии 1238-161 марки КВ16 – рисунок 14.1.

Рисунок 14.1


Таблица 1.14

Марка элемента

Класс бетона

Расход бетона, м3

Расход ст. кг

Масса элемента

СШ-7а

В-15

0,007

10,7

108

КВ-16

В-15

0,3

23,12

750

1.4.14 Прочие конструкции

Для вентиляции цеха в покрытии предусмотрены дефлектора с диаметром отверстия 700 мм серии ТМ 65-3-13-5 – рисунок 14.1

Рисунок 14.2

Вес комплекта трубы дефлекторов вместе с крепёжной арматурой составляет 44,7 кг. Для входа на крышу через каждые 200 метров по периметру здания и при высоте здания свыше 10,8 метров предусмотрены пожарные лестницы – рисунок 14.2.

Рисунок 14.3

Для лучшего въезда и выезда автотранспорта перед воротами устраивается бетонированный пандус с уклоном 10% - рисунок 14.3. Вокруг здания по щебёночному основанию устраивается отмостка с бетонированным покрытием шириной 750 мм – рисунок 14.4.

Рисунок 14.4 Рисунок 14.5

Спецификация сборных железобетонных конструкций

Марка поз.

Обозначение

Наименование

кол

масса

ед.

Прим.

Фундамент

ФА-1

серии 1.412 1/77

ФА 4-2

12

6250

ФВ-1

серии 1.412 1/77

ФВ 6-2

6

10750

ФБ-1

серии 1.412 1/77

ФБ 5-2

11

9250

ФМ-1

серии 1.412 1/77

ФМ-1

6

2400

Фундаментные балки

1

серии 1.415-1

ФБ-6-48

28

800

2

серии 1.415-1

ФВ-6-47

4

800

Колонны

К-1

серии 1.423-3.6.1

К-96-1

22

4200

К-2

серии 1.423-3.6.1

К-96-36

6

7400

К-3

серии 1.427-13

1КФ 105-2

12

2400

Стеновые панели

ПСТ 15.18

72

1000

ПСТ 60.12

76

2600

ПСТ 30.12

74

1300

ПСТ 63.12

12

2700

ПСТ 63.18

20

4100

ПСТ 60.18

8

3800

Ферма строительные

подстропильные

серии 1.463-384

ФБ 241У-9П

26

14200

серии ПК-01-110/81 В1

2ФПС 12-2К7

6

11000

Плиты покрытия

П3

серии 22701.1-77

ПГ-1А/VT

144

2650

П1

ПВ7-1А/VT

12

3200

П2

серии 22701.4-77

ПФ-1А/VT

20

2300

Спецификация бетонных элементов

Марка поз.

Обозначение

Наименование

Кол-во

Масса ед.

Примеч.

1.465-3В5

СШ 7а

12

168

Козырьки входов

Марка поз.

Обозначение

Наименование

Кол-во

Масса ед.

Примеч.

1.238-1В1

КВ 16

750

Спецификация металлических элементов

Марка поз.

Обозначение

Наименование

Кол-во

Масса ед.

Примеч.

7890-67

Кран подвесной

Q = 5 мс

1

3150

7-710-80/85

Балки подвесных путей и монорельс

24

276

С1

1.424-4В2

С3

1031

С43

1991

Пожарные лестницы

ИИ-03-03

МС/25

5

27,48

МС 17

1

17,7

П1

Трубы дефлектора

12

44,7

1.436.2-22

ДМП 21х10/0.75-Б

79,7

1

1.435.5-31

Двери металлические противопожарные ВРД 30-30

3

528

П2

1.464.-1

Металлоконструкции зенитного фонаря Ф1

Спецификация деревянных изделий

Марка поз.

Обозначение

Наименование

Кол-во

Масса ед.

Примеч.

ОК 1

108-81

ОК на ОСТ 18-30.3

188,6

ОК 2

ОГД 18-30.2

79,7

ВРД


Список используемых источников

1. П. Г. Буга. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: высшая школа, 1987. – 350 с.

2. А. С. Коников, В. В. Путилин. Гражданские, промышленные и сельскохозяйственные здания: Учебное пособие – М.: Стройиздат, 1980. – 480 с.

3. В. А. Неелов. Гражданские здания: Учебное пособие – М.: Стройиздат, 1988. – 299 с.

4. И. А. Шерешевский. Конструирование промышленных зданий и сооружений: Учебное пособие – М.: Стройиздат, 1986. – 133 с.

5. Р. И. Трепененков. Альбом чертежей, конструкций и чертежей промышленных зданий.

6. Е. Г. Кутухтин. Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений.

7. СНиП 2.01.01-82 Строительная климатология и геофизика: Справочное пособие – М.: Стройиздат, 1982. – 136 с.

8. СНиП 2.01.01-85 Нагрузки и воздействия. Справочное пособие – М.: Стройиздат, 1985. – 34 с.

9. СНиП 1189-80 Генеральные планы промышленных предприятий: Справочное пособие – М.: Стройиздат, 1980. – 32 с.

10. СНиП 11-92-76 Вспомогательные здания и помещения промышленных предприятий: Справочное пособие – М.: Стройиздат, 1976. – 30 с.

11. ГОСТ 21.101.-93 Основные требования к рабочей документации: Справочное пособие – Минск: ИПК издательство стандартов, 1993. – 14 с.

12. ГОСТ 2.105.95 Общие требования к текстовым документам: Справочное пособие – Минск: ИПК издательство стандартов, 1995. – 20 с.

13. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных чертежей: Справочное пособие – М.: Информрекламиздат, 1993. – 30 с.
