Курсовая работа: Подземная автостоянка

Пояснительная записка

«Подземная автостоянка на 220 м\м»


1. Краткая характеристика производственных условий строительства

Объектом организации и планирования является строительство подземной автостоянки на 220 машиномест.

Место и время начала строительства – г. Нефтекамск, июль 2008 года.

Краткая характеристика строящегося объекта:

Строящееся здание прямоугольное в плане с размерами в осях 56,7х72 м, с сеткой колонн 6,3х3,6 м.

Фундаменты – сборные железобетонные стаканного типа, по которым укладываются фундаментные балки.

Стены – керамзитобетонные панели.

Колонны – сборные железобетонные.

Покрытие и перекрытие – сборное железобетонное из плит, угладываемых по ригелям.

Перегородки – кирпичные.

Кровля – плоская, эксплуатируемая.

Полы – бетонные.

Наружная отделка – покраска панелей силикатными красками

Внутренняя отделка – штукатурка цементно-известковым раствором, затирка швов с окраской клеевыми известковыми и поливинилацетатными красками.

Инженерное оборудование:

– водопровод – хозяйственно-производственный от городской сети;

– канализация – хозяйственно–бытовая в городскую сеть;

– отопление – водяное от внешней сети с параметрами 150–700 С;

– вентиляция – приточно-вытяжная с механическим и естественным побуждением;

– электроснабжение осуществляется от городских низковольтных сетей напряжением 380/220В;

– слаботочные устройства – телефонная связь, радиофикация.

2. Определение нормативной продолжительности строительства объекта

Нормативная продолжительность определяется по СНиП 1.04.03–85* «Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений».

Для подземной автостоянки на 220 м\м:

Норма продолжительности строительства:

общая 11 мес.

в т.ч. подготовительный период 1 мес.

Таблица 1. Нормы задела для строительства по капитальным вложениям и по строительно-монтажным работам

1 квартал 22/28
2 квартал 52/58
3 квартал 89/88
4 квартал 100/100

3. Спецификация сборных элементов

Таблица 2. Спецификация сборных элементов

№ п/п Наименование элемента Ссылка на каталог Объем бетона в 1 элементе,
м3
Масса одного элемента, т Кол-во Общий объем бетона, м3
1 Столбчатый фундамент стаканного типа 3Ф24.24–1 по ГОСТ 24022–80 2,18 5,45 154 335,72
2 Фундаментная балка ФБ 6–11 по серии 1.415–1 вып. 1 0,71 1,8 18 12,78
3 Колонна К60–36 по серии 1–423 вып. 3 1,1 2,8 96 105,60
4 Стеновая панель ПСЛ 24–311 по серии 1.432–14/80 вып. 1 1,7 2,2 32 54,40
5 Ригель по серии 1.020–1/3 вып. 1 1,04 2,6 105 109,20
6 Панель перекрытия и покрытия ИИ15–6 по серии 1.020–1 вып. 1 0,95 2,4 192 182,40
7 Лестничный марш ЛМ 30.11.17 0,7 1,48 4 2,80
8 Лестничная площадка ЛП 32.12.2.4 1,16 2,03 2 2,32
9 Блоки оконные ОС18–18 Г - - 40 -
10 Дверные блоки наружные по серии ДН24–15 1.136.5–19.04 - - 17 -
11 Дверные блоки внутренние по серии ДН21–9 1.136.5–19.04 - - 39 -
12 Распашные ворота - - 2 -

4. Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела.

Таблица 3. Календарный план строительства материально-технического склада для хозяйств с парком на 100 тракторов

№ п/п Наименование отдельных зданий, сооружений или видов работ

Сметная стоимость, тыс. руб.

Распределение капитальных вложений и объемов СМР по периодам строительства (квартал, месяц), тыс. руб.
всего В том числе СМР
14% 54% 87% 100%
1 Подготовка территории строительства 672,8 672,7 672,7
2 Основные объекты строительства 32875,5 26151,2 2615,1 7583,8 13598,6 2353,6
3 Объекты энергетического хозяйства 26,9 26,9 26,9
4 Объекты транспортного хозяйства и связи 149,7 149,7 149,7
5 Наружные сети:
водопровод, канализация
883,8 883,8 883,8
6 Благоустройство и озеленение территории 1345,4 1345,4 1345,4
7 Временные здания и сооружения 869,5 869,5 869,5
8 Прочие затраты 1398,8 802,1 80,2 232,6 417,1 72,2
Итого 38222,4 30901,3 5297,9 7816,5 14015,7 3771,2

Технологическую рациональность календарного плана строительства оцениваем по коэффициенту неравномерности:

Коэффициент неравномерности:

, где

– максимальный объем СМР, тыс. руб.;

– среднемесячный объем СМР,

где

– суммарный объем СМР, тыс. руб.;

Т – продолжительность строительства, мес.

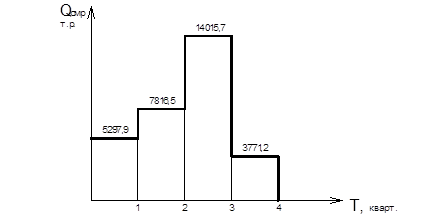

Дифференциальный график выполнения СМР

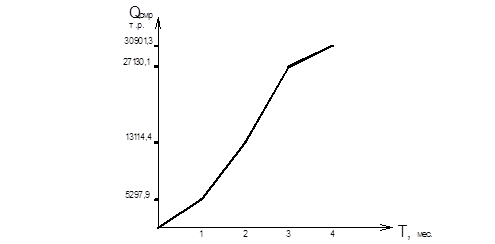

Интегральный график выполнения СМР

5. Выбор методов производства работ

Кран выбирается в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для малоэтажных зданий – самоходные стреловые краны.

Требуемая грузоподъемность крана при максимальном требуемом вылете стрелы:

, где

– наибольшая масса монтируемого элемента;

– масса строповочных приспособлений.

Высота подъема крюка над уровнем стоянки крана:

, где

– высота здания при подаче поддона с кирпичом от уровня стоянки крана;

– запас по высоте для обеспечения безопасности монтажа;

– высота элемента;

– высота строповочного приспособления.

Руководствуясь техническими параметрами, выбираем кран марки крана МКГ-25БР и, как вариант, кран марки МКГ-40 . Производим экономическое сравнение выбранных самоходных кранов по величине удельных приведенных затрат на 1 т смонтированных конструкций. Расчет ведем для монтажа стеновых панелей:

Удельные приведенные затраты:

, где

– нормативный коэффициент экономической эффективности капитальных вложений, принимаемый 0,15;

Себестоимость монтажа 1 т конструкций:


, где

– коэффициент накладных расходов на затраты по эксплуатации машин;

– себестоимость машино-смены крана, руб.;

– коэффициент накладных расходов на зарплату;

средняя заработная плата рабочих в смену, занятых на монтаже конструкций, сварке, заделке их стыков, руб.;

– нормативная сменная эксплуатационная производительность крана на монтаже конструкций потока, т/см.;

– затраты на подготовительные работы, руб.;

– общая масса элементов в потоке, т.

Нормативная сменная эксплутационная производительность равна:

, где

– общий вес конструкции данного потока;

– общее количество машино-смен для монтажа конструкций данного потока.

Коэффициент капитальных удельных вложений:

, где


– инвентарно-расчетная стоимость крана;

- продолжительность смены;

– нормативное число часов работы крана в год.

Таблица 4. Экономическое сравнение монтажных кранов

МКГ-25БР МКГ-40

Для стеновых панелей:

Принимаем кран МКГ-25БР, так как себестоимость удельных приведенных затрат при его использовании меньше чем крана МКГ-40.

Принимаем кран МКГ-25БР со стрелой длиной 18,5 м и гуськом длиной 5 м.

Опасные зоны крана (СНиП 12–04–2002. Безопасность труда в строительстве. Часть 2. Строительное производство):

1. Монтажная зона – пространство, где возможно падение груза при установке и закреплении элементов. Она равна контуру здания+5 м (при высоте здания до 20 м).

2. Зона обслуживания краном – пространство, описываемое радиусом, равным максимально необходимому вылету стрелы в данной стоянке.

3. Зона перемещения груза – пространство, описываемое радиусом максимального рабочиго вылета стрелы + половина длины самого длинного перемещаемого груза.

4. Опасная зона работы крана:

, где

– максимальный рабочий вылет стрелы;

– половина длины наибольшего перемещаемого груза;

(принимается при высоте подъема груза до 10 м);

- высота подъема груза.

6. Построение сетевого графика

К расчету сетевого графика можно приступать после определения продолжительности работ. Последовательность расчета сетевого графика:

1. Назначение технологических зависимостей между работами по условиям технологии производства работ;

2. Определение расчетных зависимостей между отдельными работами;

3. Определение временных параметров работ (прямой и обратный ход расчета, определение резервов времени).

Полученная расчетом проектная продолжительность монтажа не должна превышать нормативной продолжительности.

Рассчитанный сетевой график строится в масштабе времени, руководствуясь данными календаря.

График потребности в рабочих кадрах, вычерчивается под сетевым графиком в осях: продолжительность – численность рабочих в том же масштабе, что и сетевой график. Критерием оптимальности графика потребности в рабочих кадрах является коэффициент неравномерности , который определяется следующим образом:

, где

– наибольшее количество рабочих;

– среднесписочное количество рабочих, где

– кол-во рабочих при производстве каждого вида работ;

– продолжительность производства каждого вида работ;

– проектная продолжительность производства СМР.

7. Разработка графика потребности в строительных машинах

Таблица 5. График потребности в строительных машинах

№ п/п Наименование, марка машин и механизмов Кол-во Мощность ед., кВт Продолжительность пребывания на стройплощадке Приведенная мощность, кВт Среднесуточное количество машин и механизмов по месяцам
1 2 3 4 5 6 7 8 9 10
1 Бульдозер Д-271А на базе трактора Т-100 1 80 1,5 0,5 0,1 - - 0,2 - - - - - -
2 Экскаватор «обратная лопата» Э-651, q=0,65 м3 2 74 2,0 1,1 0,8 - - - - - - - - -
3 Самоходный кран МКГ-25 БР 2 30 18,5 4,3 1,0 1,8 1,6 1,0 3,0 1,6 - 0,4 - -
5 Бетоносмеситель 2 2,5 15,0 0,288 - 0,6 1,2 1,0 1,6 0,8 - - 0,8 -
6 Электротрамбовка 1 0,75 0,5 0,001 0,2 - - - - - - - - -
7 Электросварочные аппараты 2 21,86 37,0 6,226 - 1,2 3,0 1,0 3,2 - 1,4 2,2 - 1,6
8 Краскопульты 2 0,125 2,0 0,002 - - - - - - - - - 0,4
9 Шлифовальная машина СО-91 4 0,75 2,0 0,023 - - - - - - - - 0,4 -
10 Штукатурно-затирочная машина СО-86 5 0,75 2,0 0,029 - - - - - - - - - 0,4

8. Разработка объектного стройгенплана

Расчет потребности во временных зданиях санитарно-бытового назначения

К ним относятся: конторы строительных управлений, участников, производителей работ, мастеров, диспетчерские. В группу санитарно-бытовых зданий включают: гардеробные, душевые, умывальные, помещения для сушки одежды, туалеты, помещения для приема пищи, буфеты, столовые, здравпункты.

Требуемая площадь по этим видам зданий:

, где

– нормативный показатель площади (норма) для каждого вида зданий;

– расчетная численность обслуживаемого контингента по данному виду здания.

Расчет площадей складов и навесов

Площади закрытых складов и навесов определяются по формуле:

, где

– годовой объем СМР по объекту, млн. руб.;

– удельная норма площади на 1 млн. руб.

Запас материалов, подлежащих хранению на складе:

, где

– общая потребность в материале;

– время потребления материала в днях по графику;

– норма запаса материала в днях;

– коэффициент неравномерности поставки материалов на склад;

– коэффициент неравномерности потребления материалов;

Площадь складских территорий:

, где

– норма хранения материалов на 1 м2 площади склада с учетом проходов и проездов.


Таблица 7. Ведомость площадей открытых складов

№ п/п Наименование материалов и изделий Ед. изм. Количество материалов, необходимое для стр.-ва Суточный расход Принятый запас на ед. имз. Нормативный запас, дн. Норма склада на ед. изм., М2 Расчетная площадь, М2 Принятая площадь, М2
1 Кирпич строительный при хранении в пакетах на поддонах тыс. шт. 39,2 9,8 14,0 4 2,5 140,0 140,0
2 Щебень и гравий в механизированных складах м3 48,4 24,2 34,6 2 0,35 24,2 25,0
3 Песок в механизированных складах м3 22,9 5,7 8,2 4 0,35 11,5 12,0
4 Трубы
5 стальные т 1,0 0,3 0,5 3 1,9 2,6 3,0
6 чугунные т 2,4 0,8 1,1 3 2 6,8 7,0
7 железобетонные м3 9,4 3,1 4,5 3 4,8 64,7 65,0
8 Кабель т 3,6 3,6 5,1 1 4,8 24,6 25,0
9 Арматура т 2,0 0,5 0,7 4 1,3 3,7 4,0
10 Сборный железобетон
11 Фундаменты м3 13,9 9,2 13,2 1,5 1,5 29,7 30,0
12 Колонны м3 19,8 5,0 7,1 4 2 56,6 60,0
13 Фермы м3 14,9 6,0 8,5 2,5 3,5 74,5 84,0
14 Фундаментные балки м3 17,0 5,7 8,1 3 2,8 68,2 72,0
15 Прогоны м4 46,2 13,2 18,9 3,5 2,8 185,0 186,0
16 Перемычки м3 1,5 0,4 0,5 4 2,8 6,0 6,0
17 Стеновые панели м3 69,7 17,4 24,9 4 1 99,7 102,0

Расчет потребности в водоснабжении

Временное водоснабжение стройплощадки осуществляем от действующих водопроводов.

Суммарный расход воды:

, где

– соответственно расходы воды на производственные, технологические, хозяйственно-бытовые и противопожарные цели, л/с.

Расчетный секундный расход воды в л/с для строительной площадки:

на производственные нужды

на технологические нужды

на хозяйственно-питьевые нужды , где

– количество машин и оборудования;

– удельный расход воды на соответствующий измеритель;

– коэффициент часовой неравномерности потребления воды (на обслуживание машин и оборудования );

– количество часов работы, к которым отнесен расход воды;

– объем строительных работ, потребляющих воду;

– удельный расход воды на единицу объема;

– коэффициент часовой неравномерности потребления воды ( при строительных работах, при приготовлении бетонов и растворов);

– количество работающих в максимальную смену, чел.;

– удельный расход на работающего в смену;

Минимальный расход воды для противопожарных целей определяем из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю:

(при площади застройки до 10 га).

Диаметры временного и противопожарного водопроводов:


, где

– расчетный расход воды, л/с;

– скорость движения воды в трубах, м/сек (для временных водопроводов).

Для пожарного водопровода:

Принимаем: .

Для временного водопровода:

Принимаем: .

Таблица 8. Ведомость потребности в водоснабжении

№ п/п Потребитель

Ед.

изм.

К-во, n Удельный расход воды, q, л Коэффициент часовой неравномерности водопотребления, k=1,5; 1,25 Число часов водопотребления в сутки, t Расход воды, л/сек.
1 Производственные нужды
1.1 Экскаватор (ДВС) маш.-час. 2 15 1,5 16 0,0008
1.2 Автомашина, трактор маш.-час 2 40 1,5 16 0,0021
1.3 Стреловой кран маш.-час 2 1,8 1,5 16 0,0001
2 Технологические нужды
2.1 Приготовление цементного раствора маш.-час 1 250 1,25 8 0,0109
2.2 Кирпичная кладка с приготовлением раствора 1000 кирп. 1 150 1,5 8 0,0078
2.3 Поливка уплотненного щебня м2 432 7 1,5 8 0,1575
2.4 Штукатурные работы м2 793 8 1,5 8 0,3304
2.5 Малярные работы м2 793 1 1,5 8 0,0413
2.6 Посадка деревьев 1 дерево. 100 75 1,5 8 0,0781
3 Хозяйственно-питьевые нужды 1 рабочий 16 12,5 1,25 0,75 0,0926
4 Противопожарные цели 10

Расчет потребности во временном электроснабжении

Электроснабжение строительной площадки осуществляется от стационарных источников электроэнергии воздушными или кабельными линиями с использованием трансформаторов. Электроэнергия на стройплощадке расходуется: на производственные (технологические), на питание электродвигателей машин, механизмов и установок на освещение (внутреннее – помещений; наружное – стройплощадки в целом).

Общая потребность в электроэнергии стройплощадки может быть установлена в виде мощности общей трансформаторной подстанции в кВ·А.

Требуемая мощность трансформатора рассчитывается по формуле:

, где

– коэффициент, учитывающий потери мощности в сети;

– силовая мощность машины или установки, кВт;

– требуемая мощность на технологические нужды, кВт;

– требуемая мощность на внутреннее освещение помещений, кВт;

– требуемая мощность на наружное освещение, кВт;

– коэффициенты спроса, зависящие от количества потребителей (для числа электродвигателей до 5 шт. – ; 6–8 шт. – ; 8 шт. – ); для технологических потребителей в среднем ; для внутреннего освещения ; для наружного освещения ;

– коэффициент мощности (в среднем равен 0,7 – для электродвигателей и для технологических потребителей (электросварка, прогрев и т.д.) равен 0,8).

Таблица 9. Ведомость потребности в электроэнергии

№ п/п Потребители электроснабжения

Ед.

изм.

К-во Удельная мощность на ед. изм., кВт Коэф-т спроса, К

Коэффициент

мощности,

Транспортная мощность, P, кВт
1 Силовые токоприемники, электродвигатели
1.1 Бетоносмеситель шт. 2 10 0,15 0,6 5,0
1.2 Электросварочные аппараты шт. 2 25 0,35 0,4 43,8
1.3 Электротрамбовка шт. 1 3 0,1 0,4 0,8
1.4 Краскопульты шт. 2 0,5 0,15 0,6 0,3
1.5 Шлифовальная машина СО-91 шт. 4 3 0,1 0,4 3,0
1.6 Штукатурно-затирочная машина СО-86 шт. 5 3 0,1 0,4 3,8
2 Освещение внутреннее
2.1 Административные, бытовые помещения м2 171,3 0,015 0,3 1 0,8
2.2 Склады закрытые м2 16,7 0,015 0,3 1 0,1
2.3 Навесы м2 433 0,003 0,35 1 0,5
2.4 Мастерские м2 18,3 0,018 0,8 1 0,3
3 Освещение наружное
3.1 Зона производства механизированных земляных работ 100 м2 5,04 0,08 0,4
3.2 Главные проходы и проезды 100 м2 3,89 0,5 1,9
3.3 Открытые складские площадки 100 м2 4,33 0,3 1,3
3.4 Охранное освещение территории строительства 100 м2 14,8 0,015 0,2
3,9
61,9

Требуемая мощность трансформаторной подстанции:

Принимаем подстанцию СКТП-100–6 (10)/04 мощностью 100 кВ·А. Размеры в плане 3,05х1,55 м. Конструктивное решение – закрытая конструкция.

Обоснование стройгенплана

Проектирование стройгенплана осуществлялось с учетом геологических условий, с учетом воздействия на объект господствующих ветров, с учетом ситуационного плана. Временный городок строителей включает в себя все необходимые для нормальной работы людей объекты. Он расположен с юго-западной стороны от строящегося объекта. Расстояние между объектами городка соответствует нормам пожарной безопасности и составляет не менее 1 метра. Подход к объектам обеспечивают временные пешеходные дорожки. Городок строителей расположен вне опасных зон крана.

Площадка строительства имеет временную гравийную закольцованную автодорогу с односторонним движением, около открытых складок предусмотрены площадки с уширением для разгрузки, что обеспечивает удобство и оперативность при работе с поступающими на объект материалами и конструкциями. Ограждение стройплощадки находится вне опасной зоны работы крана, что обеспечивает безопасность жизнедеятельности людей г. Ижевска. Освещение стройплощадки осуществляется прожекторами, расположенными по периметру строительной площадки.

Открытые склады размещаются в зоне действия крана в данной стоянке. Закрытый склад, навес и мастерские расположены вне опасной зоны крана.

9. Расчет технико-экономических показателей

1. Нормативная продолжительность строительства – 11 месяцев.

2. Проектная продолжительность строительства – 9 месяцев.

3. Базисная сметная стоимость строительства в ценах 2001 г.

– всего – 39520 тыс. руб.

– в т. ч. СМР – 32372 тыс. руб.

4. Проектные трудозатраты – 2006,3 чел.-дн.

5. Строительный объем здания – 8467 м3 .

6. Удельные трудозатраты – 0,24 чел.-дн./м3

7. Удельные трудозатраты в чел.-дн. на 1,04 чел.-дн/м2 .

8. Выработка в руб. на 1 чел.-дн.:


, где

– стоимость СМР по итогу сводного сметного расчета, руб.;

– сумма проектных трудозатрат, чел.-дн.

9. Энерговооруженность труда в кВт на 1 рабочего:

, где

– приведенная мощность (по графику потребности в строительных машинах), кВт;

– среднесуточная численность рабочих, занятых на выполнении СМР (по графику потребности в рабочих кадрах, чел.;

– коэффициент мощности неучтенных средств малой механизации;

10. Экономический эффект от сокращения продолжительности строительства для подрядной организации:

;

– условно-постоянная доля накладных расходов;

– норма накладных расходов, %;

– коэффициент, учитывающий, накладные расходы;

– коэффициент, учитывающий плановые накопления, где

– норма плановых накоплений, %;

– проектная продолжительность строительства;

– нормативная продолжительность строительства.

11. Коэффициент использования территории стройплощадки:

– площадь объектов на стройплощадке;

– площадь стройплощадки.

Список литературы

1. ЕНиР. Сборник Е2. Земляные работы. – М.:Стройиздат, 1988.

2. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. – М.:Стройиздат, 1987.

3. ЕНиР. Сборник Е6. Плотничные и столярные работы в зданиях и сооружениях. – М.:Стройиздат, 1990.

4. ЕНиР. Сборник Е7. Кровельные работы. – М., Прейскурантиздат, 1987.

5. ЕНиР. Сборник Е8. Отделочные работы. – М.:Стройиздат, 1987.

6. ЕНиР. Сборник Е9. Сооружение систем теплоснабжения, водоснабжения, газоснабжения и канализации. Вып. 2. Наружные сети и сооружения. – М.: Прейскурантиздат, 1988.

7. ЕНиР. Сборник Е11. Изоляционные работы. – М.:Стройиздат, 1988.

8. ЕНиР. Сборник Е17. Строительство автомобильных дорог. – М.: Прейскурантиздат, 1989.

9. ЕНиР. Сборник Е19. Устройство полов. – М.: Прейскурантиздат, 1987.

10. ЕНиР. Сборник Е23. Электромонтажные работы. Вып. 4. Кабельные линии электропередачи – М.: Прейскурантиздат, 1987.

11. ЕНиР. Сборник Е24. Монтаж сооружений связи. Вып. 1. Кабельные линии связи – М.: Прейскурантиздат, 1987.

12. СНиП 12–04–2002. Безопасность труда в строительстве. Часть 2. Строительное производство

13. СНиП 1.04.03–85*. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. – М.: АПП ЦИТП Госстроя СССР, 1991.

14. СНиП 2.01.01–82. Строительная климатология и геофизика./ Госстрой России. – М.: Стройиздат, 2000.

15. СНиП 3.01.01–85*. Организация строительного производства. – М.: ГП ЦПП Минстроя России, 1996.

16. Дикман Л.Г. Организация и планирование строительного производства. – М.: Высш. шк., 1988.

17. Каталог сборных железобетонных изделий. – Глазов: Глазовская типография УР, 1993.

18. Литвинов О.О. и др. Технология строительного производства. – К.: Вища шк., 1984.

19. Снежко А.П., Батура Г.М. Технология строительного производства. Курсовое и дипломное проектирование: Учеб. Пособие. – К.: Выща школа, 1991.

20. Станевский В.П., Моисеенко В.Г., Колесник Н.П., Кожушко В.В. Строительные краны: Справочник. – К., Будивэльнык, 1989.

21. Тарануха Н.Л., Кислякова Ю.Г., Папунидзе П.Н. Методические указания к разработке курсового проекта по организации и планированию строительного производства для студентов специальности 29.03. – Ижевск: ИжГТУ, 2003.

27. Тарануха Н.Л., Папунидзе П.Н. Сетевое моделирование строительного производства. Учебное пособие. – Ижевск: ИжГТУ, 2002.
