Курсовая работа: Курсовая работа: Нормирование искусственного освещения

Теоретическая часть

Данный раздел курсовой работы содержит краткие теоретические сведения о влиянии освещенности на безопасность трудовой деятельности, об основных светотехнических характеристиках, о расчете и нормировании искусственного освещения.

Влияние освещенности на безопасность труда

Рациональное освещение помещений - один из наиболее важных

факторов, от которых зависит эффективность трудовой деятельности человека.

Наиболее важной областью оптического спектра электромагнитного излучения является видимый свет. Свет – это возбудитель зрительной сенсорной системы, обеспечивающей нас информацией об окружающей среде. Параметры видимого света влияют на способность получать ощущения и восприятия об окружающей среде.

Освещение выполняет полезную общефизиологическую функцию, способствующую появлению благоприятного психического состояния людей. С улучшением освещения повышается работоспособность, качество работы, снижается утомляемость, вероятность ошибочных действий, травматизма, аварийности. Недостаточное освещение ведет к перенапряжению глаз, к общему утомлению человека. В результате снижается внимание, ухудшается координация движений, что может привести при конкретной физической работе к несчастному случаю. Кроме того, работа при низкой освещенности способствует развитию близорукости и других заболеваний, а также расстройству нервной системы. Повышенная освещенность тоже неблагоприятно влияет на общее самочувствие и зрение, вызывая, прежде всего, слепящий эффект.

Основные светотехнические характеристики

Для гигиенической оценки условий освещения используются светотехнические единицы, принятые в физике.

Видимое излучение – участок спектра электромагнитных колебаний в диапазоне длины волн от 380 до 770 нанометров (нм), воспринимаемый человеческим глазом.

Световой поток F – мощность лучистой энергии, оцениваемой по световому ощущению, воспринимаемому человеческим глазом. За единицу светового потока принят люмен (лм).

Световой поток, отнесенный к пространственной единице – телесному углу ψ, называется силой света Iα:

Iα = dF/dψ (1)

где dF – световой поток, равномерно распределяющийся в пределах телесного угла dψ;

За единицу силы света принята кандела (кд).

Освещенность Е – плотность светового потока на освещаемой поверхности. За единицу освещенности принят люкс (лк):

E = dF/dS (2)

где dS – площадь поверхности, на которую падает световой поток dF.

Яркость поверхности L в данном направлении – отношение силы света, излучаемого поверхностью в этом направлении, к проекции светящейся поверхности на плоскость, перпендикулярную данному направлению. Единица яркости – кандела на квадратный метр (кд/м2 )

La=dIa/dS×cosa (3)


где dIa – сила света, излучаемого поверхностью dS в направлении a.

Яркость освещенных поверхностей зависит от их световых свойств, от степени освещенности, а в большинстве случаев также от угла, под которым поверхность рассматривается.

Световые свойства поверхностей характеризуются коэффициентами отражения r, пропускания t и поглощения b. Эти коэффициенты безразмерные и измеряются в долях единицы (r + t+ b = 1) или в процентах:

r=Fr/F; t=Ft/F; b=Fb/F (4)

где Fr, Ft, Fb – соответственно отраженный, поглощенный и прошедший через поверхность световой поток F – падающий на поверхность световой поток.

Требуемый уровень освещенности определяется степенью точности зрительных работ. Для рациональной организации освещения необходимо не только обеспечить достаточную освещенность рабочих поверхностей, но и создать соответствующие качественные показатели освещения. К качественным характеристикам освещения относятся равномерность распределения светового потока, блескость, фон, контраст объекта с фоном и т. д.

Различают прямую блескость, возникшую от ярких источников света и частей светильников, попадающих в поле зрения работающих, и отраженную блескость от поверхностей с зеркальным отражением. Блескость в поле зрения вызывает чрезмерное раздражение и снижает чувствительность и работоспособность глаза. Такое изменение нормальных зрительных функций называется слепимостью.

Слепящее действие зависит не только от блескости поверхности, направленной к глазу, но и от контраста различения с фоном (К), который определяется отношением абсолютной разности между яркостью объекта и фона к яркости фона: чем он меньше, тем больше ослепленность.

Контраст объекта различения с фоном (К) считается:

большим – при К > 0,5;

средним – при К = 0,2 – 0,5;

малым – при К < 0,2.

Чтобы избежать слепящего действия света, необходимо подвешивать лампы на определенной высоте, которую выбирают в зависимости от мощности лампы и защитного угла (угла падения света на рабочее место) с учетом отражающих поверхностей. Для повышения видимости целесообразно увеличить контраст различаемых объектов, что более эффективно и экономично в сравнении с увеличением освещенности рабочей поверхности. При повышении контраста следует учитывать цветность и коэффициенты отражения объектов и фона.

Фоном считается поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается, фон характеризуется способностью отражать световой поток и считается светлым при коэффициенте отражения поверхности r>0,4, средним при r=0,2–0,4 и темным при r<0,2.

Для повышения равномерности распределения яркостей в поле зрения потолки и стены рекомендуется окрашивать в светлые тона: салатовый, светло-желтый, кремовый, светло-зеленый или бирюзовый.

Производственное оборудование рекомендуется окрашивать в светло-зеленые тона, движущиеся части – светло-желтые, а открытые механизмы в ярко-красный цвет

Для освещения производственных, служебных, бытовых помещений используют естественный свет и свет от источников искусственного освещения.

Искусственное освещение. Нормирование и расчет

Искусственное освещение предусматривается в помещениях, в которых недостаточно естественного света, или для освещения помещения в часы суток, когда естественная освещенность отсутствует.

Искусственное освещение может быть общим (все производственные помещения освещаются однотипными светильниками, равномерно расположенными над освещаемой поверхностью и снабженными лампами одинаковой мощности) и комбинированным (к общему освещению добавляется местное освещение рабочих мест светильниками, находящимися у аппарата, станка, приборов и т.д.). Использование только местного освещения недопустимо, так как резкий контраст между ярко освещенными и неосвещенными участками утомляет глаза, замедляет процесс работы и может послужить причиной несчастных случаев и аварий.

По функциональному назначению искусственное освещение подразделяется на рабочее, дежурное, аварийное.

Рабочее освещение обязательно во всех помещениях и на освещаемых территориях для обеспечения нормальной работы людей и движения транспорта.

Дежурное освещение включается во внерабочее время.

Аварийное освещение предусматривается для обеспечения минимальной освещенности в производственном помещении на случай внезапного отключения рабочего освещения.

В современных многопролетных одноэтажных зданиях без световых фонарей с одним боковым остеклением в дневное время суток применяют одновременно естественное и искусственное освещение (совмещенное освещение).

В современных осветительных установках, предназначенных для освещения производственных помещений, в качестве источников света применяют лампы накаливания, галогенные и газоразрядные.

Свечение в лампах накаливания возникает в результате нагрева вольфрамовой нити до высокой температуры.

Галогенные лампы накаливания наряду с вольфрамовой нитью содержат в колбе пары того или иного галогена (например, иода), который повышает температуру накала нити и практически исключает испарение. Они имеют более продолжительный срок службы (до 3000 ч) и более высокую светоотдачу (до 30 лм/Вт).

Газоразрядные лампы излучают свет в результате электрических разрядов в парах газа. На внутреннюю поверхность колбы нанесен слой светящегося вещества – люминофора, трансформирующего электрические разряды в видимый свет. Различают газоразрядные лампы низкого (люминесцентные) и высокого давления.

Люминесцентные лампы создают в производственных и других помещениях искусственный свет, приближающийся к естественному, более экономичны в сравнении с другими лампами и создают освещение более благоприятное с гигиенической точки зрения.

Сравнительные параметры источников света широкого применения представлены в таблице А.

Таблица А.

Тип лампы Световая отдача, лм/Вт Средний срок службы, ч
1 2 3 4

Лампы накаливания общего назначения (... 40, 60, 75, 100 ...Вт)

10 – 15

1000

Линейные 2-цокольные галогенные лампы накаливания (... 150, 250, 300, 500, 1000, 1500 ...Вт)

18 - 22

2000

Зеркальные галогенные лампы накаливания на напряжение 12 В (20, 35, 50 Вт)

20 – 30

2000 - 3000

Линейные люминесцентные лампы (... 18, 36, 58... Вт)

60 – 80

10000 - 15000

Компактные люминесцентные лампы (... 5, 7, 9, 11, 15, 20, 23 ... Вт)

50 – 60

8000 - 15000

Ртутные лампы высокого давления с люминофором (типа ДРЛ) (50, 80, 125, 250, 400, 700 ... Вт)

45 – 50

12000 - 15000

Металлогалогенные лампы (35, 70, 150, 250, 400 ... Вт)

70 – 100

5000 - 12000

Натриевые лампы высокого давления (... 70, 100, 150, 250, 400 ... Вт) 90 – 130 10000 - 20000

К другим преимуществам люминесцентных ламп относятся больший срок службы (10000 ч) и высокая световая отдача, достигающая для ламп некоторых видов 75 лм/Вт, т. е. они в 2,5-3 раза экономичнее ламп накаливания. Свечение происходит со всей поверхности трубки, а, следовательно, яркость и слепящее действие люминесцентных ламп значительно ниже ламп накаливания. Низкая температура поверхности колбы делает лампу относительно пожаробезопасной.

Несмотря на ряд преимуществ, люминесцентное освещение имеет и некоторые недостатки: пульсация светового потока, вызывающая стробоскопический эффект (искажение зрительного восприятия объектов различия – вместо одного предмета видны изображения нескольких, а также направления и скорости движения); дорогостоящая и относительно сложная схема включения, требующая регулирующих пусковых устройств (дроссели, стартеры); значительная отраженная блескость; чувствительность к колебаниям температуры окружающей среды (оптимальная температура 20 – 25 °С) понижение и повышение температуры вызывает уменьшение светового потока.

Для освещения помещений, как правило, следует предусматривать газоразрядные лампы низкого и высокого давления. В случае необходимости допускается использование ламп накаливания. Источники света выбирают с учетом рекомендаций СНиП 23-05-95.

Для искусственного освещения нормируемый параметр – освещенность. СНиП 23-05-95 устанавливают минимальные уровни освещенности рабочих поверхностей в зависимости от точности зрительной работы, контраста объекта и фона, яркости фона, системы освещения и типа используемых ламп.

Нормами установлена наименьшая освещенность, при которой обеспечивается выполнение зрительной работы. Кроме того, нормируется степень равномерности освещения источниками общего и местного освещения при комбинированном освещении с целью обеспечения более полной зрительной адаптации в наименьший отрезок времени. Для ослабления слепящего действия открытых источников света и освещенных поверхностей с чрезмерной яркостью (блескостью) нормами предусмотрен ряд защитных мер: наименьшая высота подвеса над уровнем пола светильников общего освещения, наличие отражателей, допустимая яркость светорассеивающей поверхности.

Расчет электрического освещения выполняют при проектировании осветительных установок для определений общей установленной мощности и мощности каждой лампы или числа всех светильников.

Существует несколько методов расчета освещения, наиболее простой – метод удельной мощности, но он менее точен и им пользуются только для ориентировочных расчетов.

Удельную мощность вычисляют по формуле

(9)

где n – число светильников; Р – мощность лампы, Вт; S – освещаемая площадь, м2 .

Значение удельной мощности указано в таблицах справочников по светотехнике в зависимости от типа светильника, высоты его подвеса, площади пола и требуемой освещенности.

Обычно при расчете задаются всеми параметрами установки и числом светильников п, по таблице находят W и выбирают мощность лампы, ближайшей к определяемой из выражения W·S/n.

Основной метод расчета – по коэффициенту использования светового потока, которым определяется поток, необходимый для создания заданной освещенности горизонтальной поверхности при общем равномерном освещении с учетом света, отраженного стенами и потолком.

Расчет освещения начинают с выбора типа светильника, который принимается в зависимости от условий среды и класса помещений по взрывопожароопасности.

При использовании в качестве источника света ламп ДРЛ расчет освещения производиться по формуле (10), предварительно задавшись количеством принятых светильников при условии их равномерного распространения. В этом случае определяется световой поток лампы, по которому определяют мощность лампы.

(10)

где:

Фл – световой поток лампы, лм;

Ен – нормированная освещенность, лк;

η – коэффициент использования светового потока;

S – освещаемая поверхность, м2 ;

k – коэффициент запаса;

N – количество принятых светильников;

z – коэффициент минимальной освещенности (для ламп накаливания и ДРЛ z = 1,15, для люминесцентных ламп z = 1,1);

n – число ламп в светильнике.

При использовании светильников с люминесцентными лампами и при расположении их в виде световой линии, световой поток лампы определяется по формуле (11):

(11)

где:

– количество светильников в ряду;

– число ламп в светильнике;

– количество рядов.

Нормированную освещенность (Ен ) принимают по СНиП 23-05-95, в соответствии с принятой системой освещения и условиями зрительной работы.

Количество светильников или рядов определяют методом распределения (развешивания) для достижения равномерной освещенности площади. Основным параметром для развешивания светильников является отношение высоты подвески (Нр ) к расстоянию между светильниками или рядами (L), при котором создается равномерное освещение.

Отношение Нр /L принимаются в пределах 1.4÷2.

Коэффициенты использования светового потока для принятого типа светильника определяют по индексу помещения i и коэффициентам отражения потолка (ρn ), стен (ρc ), и пола (ρp ).

Индекс помещения:

(12)

где:

А и Б – соответственно длина и ширина помещения, м;

Нр – высота подвеса светильников, м.

Определив световой поток лампы светильника, подбирают ближайшую стандартную лампу.

По окончании монтажа системы освещения обязательно проверяют освещенность. Если фактическая освещенность отличается от расчетной более чем на -10 и +20%, то изменяют схему расположения светильников или мощность ламп.


Практическая часть

В этой части курсовой работы выполнен расчет искусственного освещения в компьютерном классе на 10 рабочих мест в соответствии со СНиП 23-05-95 и СанПиН 2.2.2.542-96.

Описание компьютерного класса

В соответствии с СанПиН 2.2.2.542-96 («Гигиенические требования к видео дисплейным терминалам, персональным электронно-вычислительным машинам и организации работы») «…площадь на одно рабочее место с ВДТ и ПЭВМ во всех учебных учреждениях должна быть не менее 6,0 кв.м…», а «…высота помещения с ВДТ и ПЭВМ (от пола до потолка) не менее 4,0 м…».

Будем считать, что на одно рабочее место отводится участок помещения длиной 3м и шириной 2м. (рис.1). Площадь будет составлять 3м × 2м = 6м2 . Это не нарушает требований СанПиН 2.2.2.542-96.

Рис.1. Схема одного рабочего места

освещенность искусственное нормирование


Руководствуясь всем вышеперечисленным, а также тем, что компьютерный класс рассчитан на 10 рабочих мест, определим следующие минимально допустимые параметры рассматриваемого помещения:

– длина помещения 10 м.;

– ширина помещения 6 м.;

– высота 4 м.;

– число окон – 3;

– количество рабочих мест – 10;

– окраска интерьера: белый потолок, бледно-зеленые стены, пол металлический, обтянутый линолеумом зеленого цвета.

Учитывая требования к организации и оборудованию рабочих мест с ВДТ и ПЭВМ, которые устанавливают СанПиН 2.2.2.542-96, а именно:

Þ «Рабочие места с ВДТ и ПЭВМ по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева»;

Þ «Схемы размещения рабочих мест с ВДТ и ПЭВМ должны учитывать расстояния между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), которое должно быть не менее 2.0 м., а расстояние между боковыми поверхностями видеомониторов - не менее 1,2 м»;

целесообразно разместить рабочие места в компьютерном классе так, как показано на рис.2.

Для расчета искусственного освещения в рассматриваемом помещении определим следующие допущения:

Þ в компьютерном классе производится зрительная работа высокой точности (наименьший размер объекта различения 0,3 – 0,5мм), разряд зрительной работы – III, подразряд – в;

Þ компьютерный класс представляет собой учебное помещение, т.е. является помещением общественных и жилых зданий с нормальными условиями среды;

Þ окраска интерьера: белый потолок, бледно-зеленые стены,

пол металлический, обтянутый линолеумом зеленого цвета;

Þ расположение светопропускающего материала в помещении – вертикальное;

Þ вид светопропускающего материала – двойное листовое оконное стекло;

Þ вид переплета для окон – двойные раздельные деревянные переплеты;

расстояние между рассматриваемым и противостоящим зданием равно P = 100м, высота расположения карниза противостоящего здания над подоконником рассматриваемого окна Нзд = 25м;

Рис.2. Схема расположения рабочих мест в компьютерном классе

Расчет искусственного освещения

В помещении, где находятся рабочие места операторов, используется смешанное освещение, т.е. сочетание естественного и искусственного освещения.

В качестве естественного - боковое освещение через окна.

Искусственное освещение используется при недостаточном естественном освещении. В данном помещении используется общее искусственное освещение.

Расчет его осуществляется по методу светового потока с учетом потока, отраженного от стен и потолка.

Как было отмечено выше, основной задачей расчета искусственного освещения является определение числа светильников или мощности ламп для обеспечения нормированного значения освещенности.

СанПиН 2.2.2.542-96 устанавливает следующие требования к освещению помещений и рабочих мест с ВДТ и ПЭВМ:

Þ «Искусственное освещение в помещениях эксплуатации ВДТ и ПЭВМ должно осуществляться системой общего равномерного освещения»;

Þ «В качестве источников света при искусственном освещении должны применяться преимущественно люминесцентные лампы типа ЛБ»;

Þ «Для освещения помещений с ВДТ и ПЭВМ … допускается применять светильники серии ЛПО»;

Учитывая вышеперечисленные требования, произведем расчет общего искусственного освещения.

Для организации общего искусственного освещения в компьютерном классе выберем люминесцентные лампы типа ЛБ65, в качестве светильников – ЛПО 01-2х65.

Нормами СНиП 23-05-95 установлена необходимая освещенность рабочего места Ен = 300лк.

Общий световой поток определим в соответствии с формулой:


.

Значения коэффициентов для расчета общего светового потока, в соответствии с принятыми выше допущениями, выбираем по таблицам СНиП 23-05-95:

Þ Ен = 300лк;

Þ S = 10×6 = 60 [м2 ];

Þ z = 1.1;

Þ k = 1.5;

Þ η =0.42;

Коэффициент использования светового потока η выбирают по следующим данным:

– коэффициент отражения побеленного потолка ρп =70%;

– коэффициент отражения от стен, окрашенных в светлую краску ρс =50%;

– коэффициент отражения от пола, покрытого линолеумом темного цвета ρp =10%;

– индекс помещения i (формула 12)

Общий световой поток:

Фобщ = 300*60*1,5*1,1 = 70714 [лм].

0,42

Световой поток одной лампы ЛБ65 составляет не менее Фл = 4650лм.

Число N ламп, необходимых для организации общего освещения определяем по формуле:

N = Фобщ = 70714 = 16.

Фл 4650

Т.к. в качестве светильников были выбраны ЛПО 01-2х65, то для того, чтобы обеспечить световой поток Фобщ =70714 [лм], надо использовать 8 светильников по 2 лампы ЛБ65 в каждом.

Поскольку мощность одной лампы ЛБ65 Wл = 65 [Вт], то мощность всей осветительной системы:

Wобщ = Wл · N = 65 · 16 = 1040 [Вт].

Согласно СанПиН 2.2.2.542-96 «…общее освещение следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении ВДТ и ПЭВМ». А, учитывая, что основным параметром для развешивания светильников является отношение высоты подвески (Нр ) к расстоянию между светильниками или рядами (L), при котором создается равномерное освещение (отношение Нр /L принимаются в пределах 1.4÷2), оптимальным будет размещение 8 светильников в 2 ряда (рис.3).

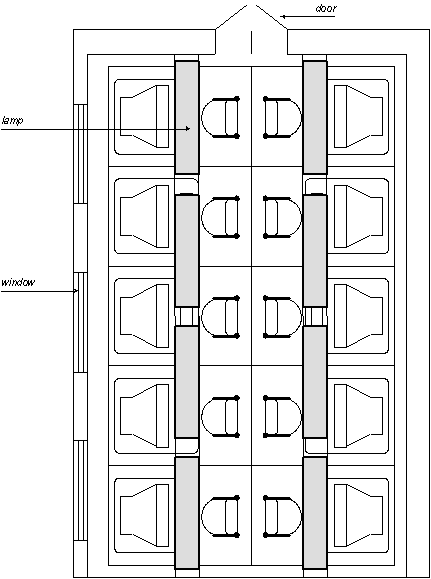

Рис.3. Схема размещения светильников в компьютерном классе

Особенности освещения рабочих мест

При работе в помещениях использования ВДТ и ПЭВМ имеется целый ряд особенностей, которые необходимо учитывать.

Кроме тщательного ограничения отражения это связывается, прежде всего, с правильным выбором уровня освещенности и проблем уменьшения скачков яркости при смене поля зрения. Источники света, такие как светильники и окна, которые дают отражение от поверхности экрана, значительно ухудшают точность знаков.

Наиболее важным является соотношение яркостей при нормальных условиях работы, т.е. освещенность на рабочем месте около 300 лк, и средняя плотность заполнения видеоэкрана.

Отражение, как на экране, так и на рабочем столе и клавиатуре влечет за собой помехи физиологического характера, которые могут выразиться в значительном напряжении, особенно при продолжительной работе. Отражение, включая отражения от вторичных источников света, должно быть сведено к минимуму.

Для защиты от избыточной яркости окон могут быть применены занавеси, шторы и экраны.

Использование дополнительного освещения рабочего стола, например, для освещения документов с нечетким шрифтом, увеличивает соотношение яркостей между документацией и экраном и является нежелательным без соответствующей регулировки яркости экрана.

Для обеспечения нормируемых значений освещенности в помещениях использования ВДТ и ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.

Заключение

В результате выполнения данного курсового проекта с применением расчета искусственного освещения для компьютерного класса на 10 рабочих мест можно сделать вывод о том, что для нормальной работы пользователя рабочего места в компьютерном классе необходимо соблюдение следующих требований:

1) Общее искусственное освещение помещения должно обеспечивать общий световой поток Фобщ = 70714[лм], для чего необходимо наличие 8 светильников типа ЛПО 01 с 2-мя лампами типа ЛБ65.

2) Кроме того, рекомендуется использовать ряд специальных мер по защите пользователя от вредных факторов экрана дисплея, например, использование занавесей на окнах, штор и защитных экранов.

Список используемой литературы

1) «Естественное и искусственное освещение». СНиП 23-05-95;

2) «Гигиенические требования к видео дисплейным терминалам, персональным электронно-вычислительным машинам и организации работы». СанПиН 2.2.2.542—96

3) «Безопасность жизнедеятельности». Под ред. С.В. Белова. 1999
