Реферат: Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра электропривода

Лабораторная работа N 2

группа: ЭП-95-1

Приняла: Кузнецова В.Ф

Липецк-1998

Лабораторная работа N 2

Цель работы: Изучение и исследование интегральных RS-триггеров, а также триггеров серии К155. В процессе выполнения работы изучить схемы наиболее распространенных триггеров RS-, D-, T-, JK-типов, особенности работы асинхронных, синхронных и двухтактных триггеров. На элементах «И-НЕ» реализовать указанные триггеры и исследовать их работу в различных режимах.

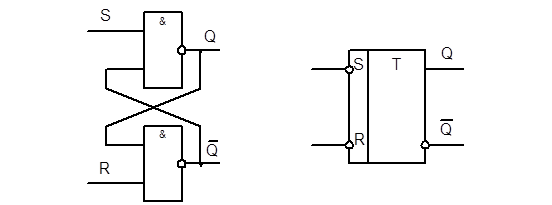

1. Асинхронный RS- триггер.

Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

S

R

Q

Q

0

1

0

1

1

0

1

0

1

1

0

1

0

0

1

1

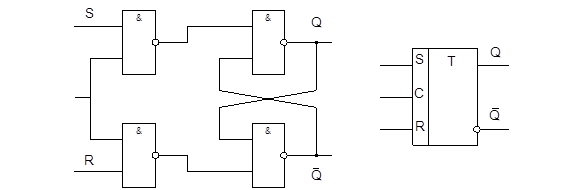

2. Синхронный RS- триггер.

Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

C

S

R

Q

Q

1

0

1

0

1

1

1

0

1

0

1

1

1

1

1

1

0

0

0

1

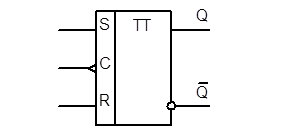

3. Двухтактный RS- триггер.

Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

C

S

R

Q

Q

1/0

0

1

0

1

1/0

1

0

1

0

1/0

1

1

1

1

1/0

0

0

0

1

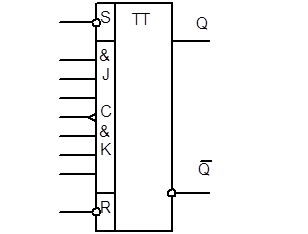

4. Универсальный JK- триггер (К155ТВ1).

Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

Режимы работы

S

R

C

J

K

Q

Q

Асинхронная установка

0

1

*

*

*

1

0

Асинхронный сброс

1

0

*

*

*

0

1

Неопределенность

0

0

*

*

*

1

1

Запись «1»

1

1

1/0

1

0

1

0

Запись «0»

1

1

1/0

0

1

0

1

Счет

1

1

1/0

1

1

1

0

Хранение

1

1

1/0

0

0

1

0

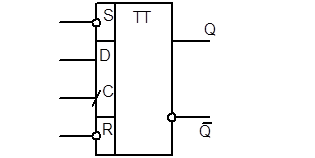

5. D- триггер ( К155ТМ2).

Изучение и исследование интегрированных RS-триггеров, а также триггеров серии К155

Режим работы

S

R

C

D

Q

Q

Асинхронная установка

0

1

*

*

1

0

Асинхронный сброс

1

0

*

*

0

1

Неопределен-ность

0

0

*

*

1

1

Запись «1»

1

1

0/1

1

1

0

Запись «0»

1

1

0/1

0

0

1
