Книга: Элементы систем вентиляции

Оглавление

ВОЗДУХОВОДЫ. ОБЩИЕ СВЕДЕНИЯ.....................................................................................................................................................3

Воздуховоды из оцинкованной стали прямоугольного сечения.....................................................................................................3

Спирально-замковые воздуховоды на ниппельном соединении...................................................................................................4

Прямошовные воздуховоды из оцинкованной стали круглого сечения.........................................................................................5

Сварные воздуховоды из черной стали...........................................................................................................................................5

Воздуховоды круглого сечения для систем аспирации...................................................................................................................5

Круглые воздуховоды. ...............................................................................................................................................................................6

Прямой участок..................................................................................................................................................................................6

Отвод 90°............................................................................................................................................................................................7

Отвод 60°............................................................................................................................................................................................8

Отвод 45°............................................................................................................................................................................................9 Отвод 30°..........................................................................................................................................................................................10 Отвод 15°..........................................................................................................................................................................................11 Переходы..........................................................................................................................................................................................12

Тройник.............................................................................................................................................................................................16

Крестовина........................................................................................................................................................................................23

Утка...................................................................................................................................................................................................23

Ниппель.............................................................................................................................................................................................24

Муфта................................................................................................................................................................................................24

Врезка...............................................................................................................................................................................................25

Заглушка торцевая...........................................................................................................................................................................26

Дроссель клапан..............................................................................................................................................................................26

Прямоугольные воздуховоды..................................................................................................................................................................27

Прямой участок................................................................................................................................................................................27

Отвод 90°..........................................................................................................................................................................................28

Отвод 45°..........................................................................................................................................................................................28

Переходы с прямоугольного сечения на прямоугольное..............................................................................................................29

Переходы с круглого сечения на прямоугольное...........................................................................................................................29

Утка...................................................................................................................................................................................................30

Дефлекторы вентиляционных систем....................................................................................................................................................31

Зонты круглые на ниппельном, бандажном или фланцевом соединениях.........................................................................................32

Узлы прохода вентиляционных шахт через перекрытия зданий серия 5.904-45................................................................................33


Узлы прохода без клапана...............................................................................................................................................................33

Узлы прохода с клапаном, с ручным управлением.......................................................................................................................33

Узлы прохода с клапаном, управляемым исполнительным механизмом....................................................................................34

Глушители шума трубчатые круглые ГТК на фланцевом или ниппельном соединениях. Серия 5.904-17.......................................35

Глушители шума трубчатые прямоугольные ГТП серия 5.904-17........................................................................................................36

Глушитель шума пластинчатый ГП. Серия 5.904-17.............................................................................................................................37

Пластина шумоглушения П. Серия 5.904-17.........................................................................................................................................38

Обтекатели. Серия 5.904-17...................................................................................................................................................................38

Фланцы круглого сечения........................................................................................................................................................................39

Фланцы прямоугольного сечения............................................................................................................................................................40

Клапаны обратные общего назначения круглого и прямоугольного сечения серии 5.904-41...........................................................41

Клапаны обратные взрывозащищенные круглого и прямоугольного сечения серии 5.904-58..........................................................42

Клапаны перекидные взрывозащищенные прямоугольного сечения серии 5.904-58........................................................................44

Клапаны лепестковые для осевых вентиляторов серии 1.494-33.......................................................................................................45

Клапаны самооткрывающиеся для крышных вентиляторов серии А9-30...........................................................................................46

Клапаны утепленные створные КУС серии 5.904-74.93.......................................................................................................................47

Клапан воздушный утепленный КВУ.......................................................................................................................................................48

Клапан алюминиевый воздушный АВК..................................................................................................................................................49

Заслонки воздушные унифицированные АЗД.......................................................................................................................................50

Заслонка воздушная прямоугольного сечения с ручным управлением АЗД-192 серия 5.904-49.............................................50

Заслонка воздушная прямоугольного сечения с электроприводом АЗД-190 серии 5.904-49....................................................51

Заслонка воздушная круглого сечения АЗД-133, АЗД-136 с ручным управлением серия 5.904-13..........................................51

Заслонка воздушная круглого сечения АЗД-122, АЗД-134 с ручным управлением серия 5.904-13..........................................52

Заслонки воздушные взрывозащищенные АЗД....................................................................................................................................53

Заслонка воздушная прямоугольного сечения взрывозащищенная АЗД-193 серия 5.904-49...................................................53

Заслонка воздушная круглого сечения взрывозащищенная АЗД - 96 АЗД - 97 серия 5.904-49................................................54

Воздухораспределители типа НРВ ........................................................................................................................................................55

Воздушно-тепловые завесы типа ЗВТ....................................................................................................................................................56

Воздушно-тепловые завесы типа ТЗК....................................................................................................................................................57

Циклон типа УЦ-38...................................................................................................................................................................................60

Циклон типа Ц (Гидродревпрома)...........................................................................................................................................................61

Циклон ЦН-11...........................................................................................................................................................................................62

Циклон ЦН-15...........................................................................................................................................................................................63

Циклон с обратным конусом ЦОК...........................................................................................................................................................65

Скоростные промыватели СИОТ............................................................................................................................................................67 Фильтры воздушные ячейковые ФяУБ...................................................................................................................................................68

Вставки гибкие типа "Н" и "В" к радиальным вентиляторам. Сирии 5ЯП4-М.....................................................................................69

Панели равномерного всасывания: 1П6, 1П9........................................................................................................................................70


Калорифер КСк........................................................................................................................................................................................71

Агрегат отопительный АО........................................................................................................................................................................73

Решетки вентиляционные.......................................................................................................................................................................74

Решетки вентиляционные СТД 301, СТД 302 по типу серии .494-10...................................................................................................76

ВОЗДУХОВОДЫ. ОБЩИЕ СВЕДЕНИЯ

Воздуховоды круглого или прямоугольного сечения предназначены для перемещения воздушной смеси с различной температурой, влажностью, содержащей химически активные или нейтральные газы и пыль в системах вентиляции, воздушного отопления, кондиционирования воздуха и аспирации сооружений промышленного или культурно-бытового назначения. Воздуховоды изготавливаются прямыми и фасонными участками. К фасонным участкам относятся отводы, переходы, узлы ответвления и др. Узлы ответвления состоят из заглушек, прямых участков с одной (тройник) или более врезками. Прямые участки могут изготавливаться с решетками, сетками и другими деталями вентсистем. По способу соединения в замкнутый контур воздуховоды изготавливаются спирально-замковыми, прямошовными на фальцевом соединении или сварными. По способу соединения в вентиляционной системе круглые воздуховоды изготавливаются на фланцевом, бандажном и ниппельном соединении; прямоугольные соединяются на фланцах либо на еврошине. Воздуховоды, изготавливаемые ЗАО НЗВЗ "Волгопромвентиляция" соответствуют ТУ6364-001 -01395638-99.

Воздуховоды из оцинкованной стали прямоугольного сечения.

Сеть воздуховодов компонуется из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек. Следует применять воздуховоды размерами наружных сечений:

100x150

150x150

200x200

250x250

300x300

400x400

500х500

600x600

800x800

1000x1000

100x200

150x200

200x250

250x300

300x400

400x500

500х600

600x800

800x1000

1000x1200

100x250

150x250

200x300

250x400

300x500

400x600

500х800

600x1000

800x1200

1000x1600

200x400

250x500

300x600

400x800

500х1000

600x1200

800x1600

1000x2000

200x500

250x600

300x800

400x1000

500х1200

600x1600

800x2000

1200x1200

250x800

300x1000

400x1200

500х1600

600x2000

1200x1600

200х2000

1200x2000

1600x1600

1600x2000

Толщину листовой стали для воздуховодов прямоугольного сечения размерами большей стороны следует применять: до 250 мм - 0,55 мм;

от 300 мм до 1000 мм - 0,7 мм; от 1200 мм до 2000 мм - 1,0 мм.

При необходимости толщина металла может быть и другой. Прямые участки следует применять длиной 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка.


Спирально-замковые воздуховоды на ниппельном соединении.

Воздуховоды ниппельного соединения - это безфланцевые воздуховоды с большим и разнообразным числом фасонных частей, позволяющих создавать любые конфигурации вентиляционных сетей. Сеть воздуховодов монтируется из прямых участков и фасонных частей просто и быстро. Для их соединения достаточно, слегка поворачивая из стороны в сторону, небольшим усилием вдвинуть фасонную часть в прямой участок. Герметизация стыка, при этом, произойдет автоматически. 3 - 4 заклепки или самонарезающих винта, поставленных по периметру стыка, сделают его надежным и более плотным. Применяемые материалы и технология изготовления фасонных частей обеспечивают их высокое качество, конфигурация - достаточно хорошую аэродинамику воздушных потоков.

Следует применять воздуховоды внутренним диаметром 100, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 500, 560, 630, 710, 800, 900, 1000, 1250 мм. Прямые участки следует применять длиной 3000, 4000, 5000, 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Диаметры и номенклатура фасонных частей воздуховодов соответствует европейскому стандарту воздуховодов. При необходимости спиральнозамковые воздуховоды могут изготавливаться на фланцевом, либо бандажном соединении.

Любая фасонная деталь или сетевое оборудование (шумоглушители, дроссель-клапаны и т.п.) являются соединительным ниппелем. Ниппель используется для соединения только прямых участков.


1. Подобрать необходимые детали.

5. Для соединения двух фасонных деталей используется муфта.

Прямошовные воздуховоды из оцинкованной стали круглого сечения.

Сеть воздуховодов компонуется из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек. Следует применять воздуховоды и фасонные части наружным диаметром 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355,400,450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250,1400, 1600, 1800, 2000 мм. Воздуховоды на бандажном соединении изготавливаются диаметром до 630 мм включительно.

Толщину листовой стали для воздуховодов, по которым перемещается воздух с температурой не выше 80°С, следует применять: до D = 450 мм - 0,55 мм; от D=500 мм до D=800 мм - 0,7 мм; с выше D=800 мм -1,0 мм.

Прямые участки следует применять длиной 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Применяемые материалы и технология изготовления фасонных частей обеспечивают их высокое качество, конфигурация - достаточно хорошую аэродинамику воздушных потоков.

Сварные воздуховоды из черной стали.

Сварные воздуховоды на фланцевом соединении изготавливаются из листовой холоднокатаной стали толщиной не менее 1,2 мм. Сеть воздуховодов следует компоновать из следующих элементов: прямых участков, отводов, полуотводов, тройников, крестовин, переходов и уток. Следует применять воздуховоды и фасонные части наружным диаметром 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450,500,560, 630, 710, 800, 900, 1000,1120,1250,1400,1600,1800, 2000 мм. Поверхность сварных воздуховодов покрывается грунтом марки ГФ.

Воздуховоды круглого сечения для систем аспирации.

Сеть воздуховодов следует компоновать из следующих элементов: прямых участков, отводов, полуотводов, тройников, крестовин, переходов и уток. Следует применять воздуховоды внутренним диаметром 100, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315,355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400 и 1600 мм. Воздуховоды для систем аспирации изготавливаются на фланцевом соединении.

Круглые воздуховоды.

Прямой участок.

Диаметр d, мм

Толщина стали t, мм

Площадь поверхности

1 п.м.,м2

Площадь живого сечения, м2

Вес1п.м.,кг

100

0,55

0,31

0,008

1,6

110

0,55

0,35

0,009

1,8

125

0,55

0,39

0,012

2,0

140

0,55

0,44

0,015

2,3

160

0,55

0,50

0,020

2,6

180

0,55

0,57

0,025

2,9

200

0,55

0,63

0,031

3,2

225

0,55

0,71

0,040

3,6

250

0,55

0,79

0,049

4,0

280

0,55

0,88

0,062

4,4

315

0,55

0,99

0,078

5,0

355

0,55

1,12

0,099

7,1

400

0,7

1,26

0,126

8,0

450

0,7

1,41

0,159

9,0

500

0,7

1,57

0,196

10,0

560

0,7

1,76

0,246

11,2

630

0,7

1,98

0,312

12,6

710

0,7

2,23

0,396

14,2

800

0,7

2,51

0,502

16,0

900

1,0

2,83

0,636

25,6

1000

1,0

3,14

0,785

28,5

1120

1,0

3,52

0,985

31,8

1250

1,0

3,93

1,227

35,5

1400

1,2

4,40

1,539

41,7

1600

1,2

5,02

2,010

54,5


Отвод 90°.

Радиус поворота в стандартном отводе равен его диаметру R = d

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

100

0,10

0,50

400

400

0,98

5,40

110

110

0,11

0,55

450

450

1,21

6,80

125

125

0,14

0,60

500

500

1,47

8,20

140

140

0,16

0,75

560

560

1,81

10,40

160

160

0,19

0,90

630

630

2,25

12,20

180

180

0,24

1,10

710

710

3,15

18,20

200

200

0,29

1,30

800

800

3,91

21,50

225

225

0,36

1,55

900

900

4,84

37,70

250

250

0,43

1,80

1000

1000

5,87

47,90

280

280

0,52

2,20

1120

1120

7,24

56,60

315

315

0,64

2,80

1250

1250

8,88

73,10

355

355

0,79

4,40

Отвод 60°.

Радиус поворота в стандартном отводе равен его диаметру R = d

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

58

0,08

0,40

400

231

0,71

3,80

110

65

0,09

0,45

450

260

0,88

4,70

125

72

0,11

0,50

500

290

1,06

6,10

140

82

0,13

0,60

560

325

1,29

7,00

160

92

0,16

0,70

630

365

1,60

9,10

180

106

0,19

0,80

710

412

1,99

11,60

200

115

0,23

0,90

800

465

2,48

16,00

225

132

0,27

1,10

900

522

3,09

28,20

250

144

0,32

1,30

1000

580

3,76

34,60

280

162

0,39

1,60

1120

650

4,65

42,40

315

182

0,47

2,00

1250

725

5,72

61,30

355

205

0,58

3,10

Отвод 45°.

Радиус поворота в стандартном отводе равен его диаметру R = d

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

43

0,07

0,30

400

162

0,58

3,10

110

47

0,08

0,35

450

186

0,71

3,70

125

52

0,10

0,40

500

204

0,85

4,50

140

59

0,11

0,50

560

232

1,04

5,50

160

66

0,14

0,60

630

261

1,28

6,80

180

75

0,16

0,70

710

294

1,58

8,40

200

83

0,19

0,80

800

331

1,95

12,40

225

94

0,23

0,90

900

373

2,42

22,00

250

104

0,27

1,10

1000

414

2,94

25,20

280

116

0,33

1,30

1120

464

3,62

32,20

315

130

0,39

1,60

1250

518

4,44

39,30

355

142

0,48

2,50


Отвод 30°.

Радиус поворота в стандартном отводе равен его диаметру R = d

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

28

0,06

0,30

400

107

0,45

2,20

110

31

0,07

0,35

450

122

0,54

2,70

125

33

0,08

0,40

500

135

0,65

3,30

140

38

0,10

0,40

560

151

0,78

4,00

160

43

0,12

0,40

630

170

0,95

5,00

180

49

0,14

0,50

710

192

1,16

6,40

200

55

0,16

0,60

800

216

1,43

8,30

225

61

0,19

0,65

900

243

1,75

15,4

250

67

0,22

0,80

1000

270

2,11

17,90

280

75

0,26

1,00

1120

302

2,59

22,00

315

84

0,31

1,20

1250

338

3,16

26,70

355

95

0,37

1,90

Отвод 15°.

Радиус поворота в стандартном отводе равен его диаметру R = d

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

14

0,06

0,20

400

53

0,32

1,50

110

15

0,06

0,25

450

59

0,38

1,80

125

16

0,07

0,30

500

68

0,44

2,00

140

19

0,08

0,35

560

73

0,52

2,50

160

21

0,10

0,40

630

83

0,62

2,90

180

23

0,11

0,45

710

93

0,75

3,60

200

26

0,13

0,50

800

105

0,90

5,00

225

30

0,13

0,55

900

118

1,09

8,70

250

33

0,17

0,60

1000

132

1,29

10,40

280

37

0,20

0,70

1120

147

1,56

13,00

315

42

0,23

0,80

1250

165

1,87

18,00

355

47

0,27

1,30

Переходы.


Диаметр d1, мм

Диаметр d2, мм

Тип 1

Тип 2, 3

Длина L, мм

Площадь м2

Вес, кг

Длина L, мм

Площадь м2

Вес, кг

110

100

100

0,08

0,37

200

0,12

0,51

125

100

100

0,09

0,39

200

0,12

0,55

110

100

0,09

0,41

200

0,13

0,58

140

100

150

0,11

0,51

200

0,13

0,59

110

100

0,10

0,44

200

0,14

0,61

125

100

0,10

0,46

200

0,15

0,65

160

100

150

0,12

0,55

250

0,16

0,73

110

150

0,13

0,57

200

0,15

0,66

125

100

0,11

0,50

200

0,16

0,70

140

100

0,12

0,53

200

0,16

0,73

180

100

200

0,16

0,69

300

0,20

0,89

110

200

0,16

0,72

300

0,21

0,92

125

150

0,14

0,65

250

0,19

0,86

140

150

0,15

0,67

250

0,20

0,90

160

100

0,13

0,60

200

0,19

0,83

200

100

200

0,17

0,75

300

0,21

0,95

110

200

0,17

0,77

300

0,22

0,98

125

150

0,16

0,69

250

0,21

0,92

140

150

0,16

0,72

250

0,21

0,96

160

100

0,14

0,63

200

0,20

0,88

180

100

0,15

0,67

200

0,21

0,93

225

100

200

0,18

0,82

300

0,23

1,04

110

150

0,19

0,84

300

0,24

1,07

125

150

0,17

0,75

250

0,22

0,99

140

150

0,18

0,78

250

0,23

1,03

160

150

0,18

0,82

250

0,24

1,08

180

150

0,19

0,85

250

0,25

1,14

200

100

0,17

0,75

200

0,23

1,04

250

100

250

0,23

1,01

350

0,28

1,24

110

250

0,23

1,03

350

0,29

1,28

125

200

0,21

0,94

300

0,27

1,20

140

200

0,22

0,97

300

0,28

1,24

160

150

0,20

0,88

250

0,26

1,16

Диаметр d1, мм

Диаметр d2, мм

Тип 1

Тип 2, 3

Длина L, мм

Площадь м2

Вес, кг

Длина L, мм

Площадь м2

Вес, кг

180

150

0,21

0,91

250

0,27

1,21

200

100

0,18

0,80

200

0,25

1,11

225

100

0,19

0,83

200

0,26

1,16

280

125

250

0,26

1,17

350

0,32

1,44

140

250

0,27

1,20

350

0,33

1,49

160

200

0,25

1,10

300

0,31

1,40

180

200

0,26

1,15

300

0,33

1,46

200

150

0,23

1,02

250

0,30

1,35

225

150

0,24

1,07

250

0,32

1,42

250

100

0,21

0,93

200

0,29

1,30

315

125

300

0,32

1,43

400

0,39

1,73

140

300

0,33

1,47

400

0,40

1,78

160

250

0,31

1,37

350

0,38

1,69

180

250

0,32

1,42

350

0,39

1,75

200

200

0,29

1,29

300

0,37

1,64

225

200

0,30

1,34

300

0,38

1,71

250

150

0,27

1,20

250

0,36

1,59

280

100

0,23

1,05

200

0,33

1,46

355

160

300

0,38

1,68

400

0,45

2,02

180

300

0,39

1,73

400

0,47

2,09

200

250

0,36

1,60

350

0,44

1,97

225

250

0,37

1,66

350

0,46

2,05

250

200

0,34

1,51

300

0,43

1,92

280

150

0,30

1,35

250

0,40

1,79

315

100

0,27

1,18

200

0,37

1,64

400

160

400

0,50

2,83

450

0,54

3,07

180

400

0,51

2,92

450

0,56

3,17

200

350

0,48

2,75

400

0,53

3,00

225

350

0,50

2,84

400

0,55

3,11

250

250

0,42

2,38

350

0,52

2,94

280

200

0,38

2,17

300

0,49

2,76

315

150

0,34

1,95

250

0,45

2,57

355

100

0,30

1,70

200

0,42

2,36

450

200

400

0,58

3,29

500

0,68

3,85

225

400

0,60

3,40

500

0,70

3,98

250

350

0,56

3,20

450

0,67

3,81

280

300

0,53

3,00

400

0,64

3,63

315

250

0,49

2,78

350

0,61

3,45

355

200

0,45

2,55

300

0,57

3,25

400

150

0,40

2,29

200

0,47

2,66

500

200

500

0,74

4,19

550

0,79

4,49

225

500

0,76

4,31

550

0,82

4,63

250

400

0,67

3,80

500

0,78

4,44

280

350

0,63

3,59

450

0,75

4,26

315

300

0,59

3,37

400

0,72

4,07

355

250

0,55

3,12

350

0,68

3,86

400

200

0,50

2,85

300

0,64

3,64

450

150

0,45

2,55

250

0,60

3,39

560

250

500

0,86

4,86

600

0,98

5,55

280

450

0,82

4,65

550

0,95

5,37

315

400

0,78

4,43

500

0,91

5,18

355

350

0,74

4,19

450

0,88

4,98

400

300

0,69

3,94

400

0,84

4,77

450

200

0,57

3,21

300

0,72

4,09

500

150

0,50

2,86

250

0,67

3,79

630

250

600

1,08

6,11

650

1,14

6,48

280

550

1,04

5,89

600

1,11

6,28

315

500

1,00

5,67

550

1,07

6,07

355

450

0,96

5,44

500

1,03

5,86

400

350

0,84

4,75

450

0,99

5,63

450

300

0,79

4,45

350

0,87

4,92

500

250

0,72

4,11

300

0,81

4,60

560

150

0,57

3,22

200

0,66

3,74

710

355

550

1,22

6,90

600

1,30

7,35

400

500

1,17

6,65

550

1,26

7,13

450

400

1,04

5,89

500

1,21

6,88

Диаметр d1, мм

Диаметр d2, мм

Тип 1

Тип 2, 3

Длина L, мм

Площадь м2

Вес, кг

Длина L, мм

Площадь м2

Вес, кг

500

350

0,98

5,55

400

1,07

6,07

560

250

0,82

4,65

350

1,01

5,74

630

150

0,64

3,64

250

0,85

4,81

800

400

600

1,47

8,36

600

1,47

8,36

450

550

1,43

8,09

550

1,43

8,09

500

450

1,27

7,23

500

1,37

7,78

560

400

1,21

6,87

400

1,21

6,87

630

300

1,04

5,88

300

1,04

5,88

710

200

0,84

4,77

250

0,96

5,43

900

450

750

1,98

16,02

750

1,98

16,02

500

650

1,82

14,78

650

1,82

14,78

560

550

1,66

13,47

550

1,66

13,47

630

450

1,49

12,06

450

1,49

12,06

710

350

1,30

10,50

350

1,30

10,50

800

200

0,95

7,70

250

1,08

8,75

1000

500

750

2,22

17,94

750

2,22

17,94

560

650

2,05

16,59

650

2,05

16,59

630

550

1,87

15,14

550

1,87

15,14

710

450

1,67

13,54

450

1,67

13,54

800

350

1,45

11,77

350

1,45

11,77

900

200

1,06

8,61

250

1,21

9,78

1120

560

850

2,76

22,32

850

2,76

22,32

630

750

2,58

20,90

750

2,58

20,90

710

650

2,39

19,35

650

2,39

19,35

800

500

2,03

16,48

500

2,03

16,48

900

350

1,64

13,28

350

1,64

13,28

1000

250

1,35

10,98

250

1,35

10,98

1250

630

900

3,25

26,34

900

3,25

26,34

710

800

3,06

24,78

800

3,06

24,78

800

700

2,85

23,08

700

2,85

23,08

900

550

2,45

19,88

550

2,45

19,88

1000

400

2,01

16,28

400

2,01

16,28

1120

250

1,52

12,31

300

1,70

13,77

Тройник.

Условные обозначения для заказа: d1 - диаметр, мм d2 - диаметр, мм

Диаметр d1, мм

Диаметр d2, мм

Длина L, мм

Высота Н, мм

Площадь, м2

Вес, кг

100

100

150

75,0

0,13

0,65

110

100

150

80,0

0,14

0,68

110

160

80,0

0,15

0,73

125

100

150

87,5

0,15

0,75

110

160

87,5

0,16

0,78

125

175

87,5

0,17

0,85

140

100

150

95,0

0,17

0,85

110

160

95,0

0,18

0,95

125

175

95,0

0,19

0,98

140

190

95,0

0,20

1,02

160

100

150

105,0

0,18

0,95

110

160

105,0

0,20

1,02

125

175

105,0

0,21

1,05

140

190

105,0

0,22

1,10

160

210

105,0

0,23

1,20

180

100

150

115,0

0,21

1,05

110

160

115,0

0,22

1,10

125

175

115,0

0,23

1,20

140

190

115,0

0,24

1,25

160

210

115,0

0,26

1,35

180

230

115,0

0,28

1,40

200

100

150

125,0

0,22

1,10

110

160

125,0

0,24

1,25

125

175

125,0

0,25

1,30

140

190

125,0

0,27

1,35

160

210

125,0

0,28

1,40

180

230

125,0

0,30

1,50

200

250

125,0

0,31

1,60

225

100

150

137,5

0,25

1,30

110

160

137,5

0,26

1,35

125

175

137,5

0,28

1,40

140

190

137,5

0,29

1,45

160

210

137,5

0,31

1,60

180

230

137,5

0,34

1,75

200

250

137,5

0,36

1,80

225

275

137,5

0,39

1,85

250

100

150

150,0

0,27

1,35

110

160

150,0

0,28

1,40

125

175

150,0

0,29

1,50

140

190

150,0

0,32

1,65

160

210

150,0

0,33

1,70

180

230

150,0

0,37

1,80

200

250

150,0

0,38

1,85

225

275

150,0

0,42

2,10

250

300

150,0

0,43

2,15

280

100

150

165,0

0,30

1,50

Диаметр d1, мм

Диаметр d2, мм

Длина L, мм

Высота Н, мм

Площадь, м2

Вес, кг

110

160

165,0

0,31

1,60

125

175

165,0

0,32

1,65

140

190

165,0

0,35

1,75

160

210

165,0

0,37

1,80

180

230

165,0

0,40

1,95

200

250

165,0

0,41

2,05

225

275

165,0

0,46

2,25

250

300

165,0

0,47

2,35

280

330

165,0

0,51

2,50

315

100

150

182,5

0,33

1,65

110

160

182,5

0,35

1,75

125

175

182,5

0,36

1,80

140

190

182,5

0,39

1,90

160

210

182,5

0,41

2,00

180

230

182,5

0,44

2,20

200

250

182,5

0,46

2,25

225

275

182,5

0,51

2,50

250

300

182,5

0,52

2,60

280

330

182,5

0,56

2,80

315

365

182,5

0,61

3,00

355

100

150

202,5

0,37

1,80

110

160

202,5

0,38

1,85

125

175

202,5

0,41

2,00

140

190

202,5

0,42

2,10

160

210

202,5

0,45

2,25

180

230

202,5

0,48

2,40

200

250

202,5

0,51

2,50

225

275

202,5

0,54

2,65

250

300

202,5

0,58

2,90

280

330

202,5

0,62

3,10

315

365

202,5

0,67

3,35

355

405

202,5

0,73

3,60

400

100

150

225,0

0,41

2,00

110

160

225,0

0,42

2,10

125

175

225,0

0,45

2,20

140

190

225,0

0,47

2,30

160

210

225,0

0,51

2,50

180

230

225,0

0,53

2,60

200

250

225,0

0,57

2,80

225

275

225,0

0,60

2,90

250

300

225,0

0,64

3,20

280

330

225,0

0,69

3,45

315

365

225,0

0,75

3,65

355

405

225,0

0,81

3,95

400

450

225,0

0,88

4,30

450

100

150

250,0

0,46

2,25

110

160

250,0

047

2,30

125

175

250,0

0,50

2,45

140

190

250,0

0,52

2,60

160

210

250,0

0,56

2,75

180

230

250,0

0,59

2,95

200

250

250,0

0,63

3,10

225

275

250,0

0,67

3,35

250

300

250,0

0,71

3,50

280

330

250,0

0,77

3,75

315

365

250,0

0,83

4,05

355

405

250,0

0,90

4,40

400

450

250,0

0,97

4,80

450

500

250,0

1,06

5,20

500

100

150

275,0

0,51

2,90

110

160

275,0

0,52

2,95

125

175

275,0

0,55

3,10

140

190

275,0

0,58

3,30

160

210

275,0

0,62

3,50

180

230

275,0

0,65

3,70

200

250

275,0

0,69

3,90

225

275

275,0

0,74

4,20

250

300

275,0

0,79

4,50

280

330

275,0

0,84

4,75

Диаметр d1, мм

Диаметр d2, мм

Длина L, мм

Высота Н, мм

Площадь, м2

Вес, кг

315

365

275,0

0,91

5,15

355

405

275,0

0,98

5,55

400

450

275,0

1,07

6,05

450

500

275,0

1,17

6,60

500

550

275,0

1,26

7,15

560

100

150

305,0

0,56

3,20

110

160

305,0

0,58

3,30

125

175

305,0

0,61

3,45

140

190

305,0

0,64

3,60

160

210

305,0

0,68

3,85

180

230

305,0

0,72

4,10

200

250

305,0

0,77

4,35

225

275

305,0

0,82

4,65

250

300

305,0

0,87

4,90

560

280

330

305,0

0,93

5,30

315

365

305,0

1,01

5,70

355

405

305,0

1,09

6,20

400

450

305,0

1,18

6,70

450

500

305,0

1,28

7,25

500

550

305,0

1,39

7,90

560

600

305,0

X

X

630

100

150

340,0

0,62

3,50

110

160

340,0

0,65

3,70

125

175

340,0

0,68

3,85

140

190

340,0

0,72

4,10

160

210

340,0

0,76

4,30

180

230

340,0

0,81

4,60

200

250

340,0

0,85

4,85

255

275

340,0

0,91

5,15

250

300

340,0

0,96

5,50

280

330

340,0

1,04

5,90

315

365

340,0

1,12

6,35

355

405

340,0

1,21

6,85

400

450

340,0

1,31

7,45

450

500

340,0

1,43

8,10

500

550

340,0

1,54

8,75

560

610

340,0

1,68

9,50

630

680

340,0

1,83

10,45

710

100

150

380,0

0,70

4,00

110

160

380,0

0,73

4,10

125

175

380,0

0,76

4,35

140

190

380,0

0,80

4,55

160

210

380,0

0,85

4,85

180

230

380,0

0,90

5,15

200

250

380,0

0,95

5,40

255

275

380,0

1,02

5,70

250

300

380,0

1,08

6,15

280

330

380,0

1,16

6,55

315

365

380,0

1,25

7,10

355

405

380,0

1,35

7,65

400

450

380,0

1,46

8,30

450

500

380,0

1,59

9,00

500

550

380,0

1,72

9,75

560

610

380,0

1,87

10,60

630

680

380,0

2,05

11,60

710

760

380,0

2,25

12,75

800

100

150

425,0

0,79

4,45

110

160

425,0

0,81

4,60

125

175

425,0

0,86

4,85

140

190

425,0

0,90

5,10

160

210

425,0

0,95

5,40

180

230

425,0

1,01

5,75

200

250

425,0

1,07

6,05

255

275

425,0

1,14

6,45

250

300

425,0

1,21

6,85

280

330

425,0

1,29

7,35

800

315

365

425,0

1,39

7,90

355

405

425,0

1,51

8,55

400

450

425,0

1,63

9,25

Диаметр d1, мм

Диаметр d2, мм

Длина L, мм

Высота Н, мм

Площадь, м2

Вес, кг

450

500

425,0

1,77

10,05

500

550

425,0

1,92

10,85

560

610

425,0

2,08

11,85

630

680

425,0

2,28

12,95

710

760

425,0

2,51

14,25

800

850

425,0

2,76

15,65

900

100

150

475,0

0,88

7,10

110

160

475,0

0,91

7,40

125

175

475,0

0,96

7,75

140

190

475,0

1,00

8,15

160

210

475,0

1,07

8,65

180

230

475,0

1,13

9,15

200

250

475,0

1,19

9,65

255

275

475,0

1,27

10,30

250

300

475,0

1,35

10,95

280

330

475,0

1,44

11,70

315

365

475,0

1,55

12,60

355

405

475,0

1,68

13,60

400

450

475,0

1,82

14,75

450

500

475,0

1,98

16,00

500

550

475,0

2,13

17,30

560

610

475,0

2,32

18,80

630

680

475,0

2,54

20,60

710

760

475,0

2,79

22,65

800

850

475,0

3,08

24,90

900

950

475,0

3,39

27.45

1000

100

150

525.0

0,97

7,90

110

160

525.0

1,01

8,15

125

175

525.0

1,06

8,60

140

190

525.0

1,11

9,00

160

210

525.0

1,18

9,55

180

230

525.0

1,25

10,10

200

250

525.0

1,32

10,70

255

275

525.0

1,41

11,40

250

300

525.0

1,49

12,10

280

330

525.0

1,60

12,90

315

365

525.0

1,72

13,90

355

405

525.0

1,85

15,00

400

450

525.0

2,01

16,30

450

500

525.0

2,18

17,70

500

550

525.0

2,36

19,10

560

610

525.0

2,56

20,75

630

680

525.0

2,80

22,70

710

760

525.0

3,08

24,95

800

850

525.0

3,39

27,45

900

950

525.0

3,74

30,25

1000

1050

525.0

4,08

33,10

1120

100

150

585,0

1,09

8,80

110

160

585,0

1,12

9,10

125

175

585,0

1,18

9,60

140

190

585,0

1,24

10,05

160

210

585,0

1,32

10,65

180

230

585,0

1,39

11,30

200

250

585,0

1,45

11,90

225

275

585,0

1,57

12,70

250

300

585,0

1,66

13,45

280

330

585,0

1,78

14,40

315

365

585,0

1,91

15,50

355

405

585,0

2,06

16,70

400

450

585,0

2,24

18,10

450

500

585,0

2,43

19,65

500

550

585,0

2,62

21,20

560

610

585,0

2,85

23,10

630

680

585,0

3,12

25,25

710

760

585,0

3,42

27,75

800

850

585,0

3,77

30,50

900

950

585,0

4,15

33,60

1000

1050

585,0

4,53

36,75

1120

1170

585,0

4,99

40,45

Диаметр d1, мм

Диаметр d2, мм

Длина L, мм

Высота Н, мм

Площадь, м2

Вес, кг

1250

100

150

650,0

1,21

9,80

110

160

650,0

1,25

10,15

125

175

650,0

1,31

10,65

140

190

650,0

1,38

11,15

160

210

650,0

1,46

11,85

180

230

650,0

1,55

12,55

200

250

650,0

1,63

13,25

225

275

650,0

1,74

14,10

250

300

650,0

1,84

14,95

280

330

650,0

1,97

16,00

315

365

650,0

2,12

17,15

355

405

650,0

2,29

18,55

400

450

650,0

2,48

20,10

450

500

650,0

2,69

21,80

500

550

650,0

2,90

23,55

560

610

650,0

3,16

25,60

630

680

650,0

3,46

28,00

710

760

650,0

3,79

30,75

800

850

650,0

4,18

33,85

900

950

650,0

4,60

37,25

1000

1050

650,0

5,02

40,70

1120

1170

650,0

5,53

44,80

1250

130

650,0

6,08

49,30



Крестовина.

Н1 = Н2 = 0,5d1 + 50 мм

Если l > (d1 + d2) / 2 + 120, то рассмотрите возможность использования двух тройников

Условные обозначения:

d1 - диаметр концевой, мм d2 - диаметр, мм d3 - диаметр, мм L - длина детали, мм

I - расстояние между врезками, мм. Если l = 0, не указывать А - угол между врезками

Возможно любое соотношение, d1 , d2 , d3 , L, I, H1 и H2 с учетом технологических ограничений.

Утка.

Условные обозначения:

d1 - диаметр, мм d2 - диаметр, мм

L - длина, мм

H - Смещение, мм

Возможно любое соотношение d1 , d2 , L и H с учетом технологических ограничений.

Ниппель.

Условное обозначение для заказа:

d - диаметр, мм

Общая длина ниппеля: от 100 до 800 - 150 мм, от 900 до 1250 - 200 мм

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

6

0,05

0,22

400

8

0,19

1,08

110

6

0,05

0,27

450

8

0,21

1,19

125

6

0,06

0,27

500

8

0,24

1,36

140

6

0,07

0,31

560

8

0,26

1,53

160

6

0,08

0,36

630

8

0,30

1,70

180

6

0,08

0,36

710

10

0,33

1,92

200

6

0,09

0,40

800

10

0,38

2,15

225

6

0,11

0,49

900

10

0,57

4,62

250

6

0,12

0,53

1000

10

0,63

5,10

280

8

0,13

0,58

1120

10

0,70

5,67

315

8

0,15

0,67

1250

10

0,79

6,40

Муфта.

Условное обозначение для заказа:

d - диаметр, мм

Общая длина муфты: от 100 до 800 - 150 мм, от 900 до 1250 - 200 мм

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

150

0,05

0,22

400

150

0,19

1,08

110

150

0,05

0,22

450

150

0,21

1,19

125

150

0,06

0,27

500

150

0,24

1,36

140

150

0,07

0,31

560

150

0,27

1,53

160

150

0,08

0,36

630

150

0,30

1,70

180

150

0,08

0,36

710

150

0,34

1,92

200

150

0,09

0,40

800

150

0,38

2,15

225

150

0,11

0,49

90

200

0,57

4,62

250

150

0,12

0,53

1000

200

0,63

5,10

280

150

0,13

0,58

1120

200

0,70

5,67

315

150

0,15

0,67

1250

200

0,79

6,40

Врезка.

Условные обозначения:

d - диаметр, мм L - высота, мм

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

30

0,04

0,2

110

30

0,04

0,2

125

30

0,05

0,3

140

30

0,05

0,3

160

30

0,06

0,3

180

30

0,07

0,3

200

30

0,08

0,4

225

30

0,08

0,4

250

30

0,09

0,4

280

30

0,11

0,4

315

30

0,12

0,4

355

30

0,13

0,7

400

30

0,15

0,7

450

30

0,17

0,8

500

30

0,19

0,9

560

30

0,21

1,0

630

30

0,24

1,1

710

30

0,27

1,3

800

30

0,30

1,6

900

30

0,34

2,6

1000

30

0,38

3,0

1120

30

0,42

3,3

1250

30

0,47

4,0

Заглушка торцевая.

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

Диаметр d, мм

Длина L, мм

Площадь м2

Вес, кг

100

50

0,03

0,2

450

50

0,26

1,5

110

50

0,03

0,2

500

50

0,30

1,8

125

50

0,04

0,2

560

50

0,36

2,1

140

50

0,04

0,2

630

50

0,45

2,9

160

50

0,05

0,3

710

60

0,57

3,2

200

50

0,07

0,4

800

60

0,71

4,1

250

50

0,10

0,5

900

60

0,87

6,5

280

50

0,12

0,6

1000

70

1,10

8,2

315

50

0,14

0,7

1120

70

1,30

9,7

355

50

0,18

1,1

1250

70

1,62

11,8

400

50

0,21

1,3

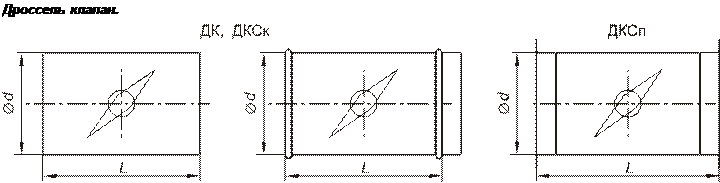

Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам. Устанавливаются на воздуховоде. Положение клапана фиксируется через каждые 15°. Дроссель-клапаныизготавливаются в климатическом исполнение У и УХЛ категории размещения 3 и 4 для эксплуатации в горноклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69.

ДК

d,MM

100

125

160

200

250

280

315

355

400

450

500

560

630

ДКСп

L, мм

140

140

160

200

250

280

315

355

400

450

500

560

630

Рекомендуется использовать при d<630. При больших размерах используется клапан воздушный регулировочный.

Обозначение

Размеры,

мм

Обозначение

Р

азмеры,

мм

Обозначение

Р

азмеры, мм

А

В

L

А

В

L

А

В

L

ДКСп

200

200

250

ДКСп -08

300

300

350

ДКСп -16

500

500

550

-01

250

200

250

-09

400

300

350

-17

600

500

550

-02

300

200

250

-10

500

300

350

-18

800

500

550

-03

400

200

250

-11

600

300

350

-19

600

600

650

-04

250

250

300

-12

400

400

450

-20

800

600

650

-05

300

250

300

-13

500

400

450

-21

800

800

800

-06

400

250

300

-14

600

400

450

-07

500

250

300

-15

800

400

450

В стандартных деталях L=A.

Рекомендуется использовать при А, В<630мм. При больших размерах использовать воздушный регулировочный клапан.


Прямоугольные воздуховоды.

Прямой участок

Условные обозначения:

АхВ - размер сечения, мм

L - длина, мм

Для стандартных воздуховодов L = 2500.

Толщина металла

Большая сторона, мм

Меньшая сторона, мм

100

150

200

250

300

400

500

600

800

1000

1200

0,55

150

0,5

2,23

0,015

0,6

2,67

0,023

– площадь поверхности, м2

– вес 1 п.м., кг

– площадь живого сечения, м2

0,55

200

0,6

2,67

0,02

0,7

3,12

0,03

0,8

3,56

0,04

0,55

250

0,7

3,12

0,025

0,8

3,56

0,038

0,9

4,01

0,05

1,0

4,46

0,063

0,55

300

0,8

3,56

0,03

0,9

4,01

0,045

1,0

4,46

0,05

1,1

4,90

0,075

1,2

5,35

0,09

0,7

400

1,0

5,67

0,04

1,1

6,24

0,06

1,2

6,80

0,08

1,3

7,37

0,10

1,4

7,94

0,12

1,6

9,07

0,16

0,7

500

1,3

7,37

0,075

1,4

7,94

0,10

1,5

8,51

0,13

1,6

9,07

0,15

1,8

10,21

0,20

2,0

11,34

0,25

0,7

600

1,5

8,51

0,09

1,6

9,07

0,12

1,7

9,64

0,15

1,8

10,21

0,18

2,0

11,34

0,24

2,2

15,88

0,30

2,4

13,61

0,36

0,7

800

2,0

11,34

0,16

2,1

11,91

0,20

2,2

15,88

0,24

2,4

13,61

0,32

2,6

14,74

0,40

2,8

15,88

0,48

3,2

18,14

0,64

0,7

1000

2,5

14,18

0,25

2,6

14,74

0,30

2,8

15,88

0,40

3,0

17,01

0,50

3,2

18,14

0,60

3,6

20,41

0,80

4,0

22,68

1,00

1,0

1200

3,0

24,3

0,36

3,2

25,92

0,48

3,4

27,54

0,60

3,6

29,16

0,72

4,0

32,40

0,96

4,4

35,64

1,20

4,6

38,88

1,44

1,0

1400

3,6

29,16

0,56

3,8

30,78

0,70

4,0

32,40

0,84

4,4

35,64

1,12

4,8

38,88

1,40

5,2

42,12

1,68

1,0

1600

4,0

32,40

0,64

4,2

34,02

0,80

4,4

35,64

0,96

4,8

38,88

1,28

5,2

42,12

1,60

5,6

45,36

1,92

1,0

1800

4,6

37,26

0,90

4,8

38,88

1,08

5,2

42,12

1,44

5,6

45,36

1,80

6,0

48,60

2,16

1,0

2000

5,0

40,50

1,00

5,2

42,12

1,20

5,6

45,36

1,60

6,0

48,60

2,00

6,4

51,84

2,40

Отвод 90°.

Условные обозначения:

АхВ - размер сечения, мм L - длина, мм

а - угол поворота, градусы

R - радиус шейки, мм L1, L2 - длина, мм

Толщина t, мм

Сторона А, мм

R, мм

Сторона В, мм

100

150

200

250

300

400

500

600

800

1000

0,55

150

200

0,11

0,13

0,15

0,17

0,19

0,55

200

200

0,14

0,16

0,19

0,21

0,24

0,28

0,55

250

200

0,20

0,23

0,26

0,28

0,33

0,38

0,70

300

200

0,25

0,27

0,30

0,33

0,38

0,44

0,49

0,70

400

200

0,38

0,41

0,44

0,50

0,57

0,63

0,75

0,70

500

200

0,58

0,53

0,57

0,64

0,71

0,78

0,92

1,06

0,70

600

200

0,67

0,71

0,79

0,86

0,94

1,10

1,26

0,70

800

200

1,04

1,13

1,22

1,32

1,51

1,70

1,00

1000

200

1,54

1,65

1,76

1,98

2,20

1,00

1200

200

2,26

2,51

2,76

Для стандартных отводов L1=L2. Возможны и другие соотношения А, В и R с учетом технологических ограничений.

Толщина t, мм

Сторона А, мм

R, мм

Сторона В, мм

100

150

200

250

300

400

500

600

800

1000

0,55

150

200

0,22

0,26

0,30

0,35

0,39

0,55

200

200

0,28

0,33

0,38

0,42

0,47

0,57

0,55

250

200

0,41

0,45

0,51

0,56

0,66

0,77

0,70

300

200

0,49

0,55

0,60

0,66

0,77

0,88

0,99

0,70

400

200

0,75

0,82

0,88

1,00

1,13

1,26

1,51

1,76

0,70

500

200

0,99

1,05

1,13

1,27

1,41

1,55

1,84

2,12

0,70

600

200

1,33

1,41

1,57

1,73

1,88

2,20

2,51

0,70

800

200

2,07

2,26

2,45

2,64

3,01

3,39

1,00

1000

200

3,08

3,30

3,52

3,96

4,40

1,00

1200

200

4,52

5,02

5,53

Отвод 45°.

Условные обозначения:

АхВ - размер сечения, мм L - длина, мм

а - угол поворота, градусы R - радиус шейки, мм

Возможны и другие соотношения А, В и R с учетом технологических ограничений.

Переходы с прямоугольного сечения на прямоугольное.

Условные обозначения:

А - ширина, мм

В - высота, мм

С - ширина, мм

D - высота, мм

L - длина, мм

Е - смещение по стороне А, мм

F - смещение по стороне В, мм.

Возможно любое соотношение А, В, С, D, L, E, F с учетом технологических ограничений. Переходы с круглого сечения на прямоугольное.

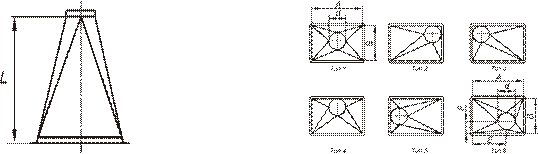

Условные обозначения:

А - ширина, мм В - высота, мм d - диаметр, мм

L - длина, мм

Е - смещение по стороне А, мм

Утка

Условные обозначения:

А - ширина, мм

В - высота, мм

L - длина, мм

S - смещение, мм

Возможны любые соотношения А, В, L, и S с учетом технологических ограничений.

S, мм АхВ, мм

до 200

250 - 300

350 - 400 L, мм

500 - 600

700 - 800

100х400

400

500

600

800

900

500х 600

500

600

700

900

1000

700х800

600

700

800

1000

1100

1000х1200

800

900

1000

1000

1200

1400х2000

1000

1100

1100

1200

1500


Дефлекторы

Дефлекторы вентиляционных систем

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции. Дефлекторы служат для создания естественной тяги за счёт теплового и ветрового напора. Ветер, набегая на дефлектор, создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы. Для обеспечения эффективной работы дефлекторы устанавливают на 1,5-2 м. выше конька крыши. Дефлекторы изготавливаются согласно серии 1.494-32 из оцинкованной стали.

Габаритные и присоединительные размеры дефлектора:

Диаметр воздуховода d, мм

Размеры, мм

Масса, кг

Высота Н, мм

Диаметр d1 , мм

Высота H1 , мм

200

340

400

240

4,7

250

425

500

285

6,4

280

450

560

320

7,5

315

540

630

370

10,4

400

680

800

480

15,5

500

850

1000

600

27,6

630

1070

1250

755

41,7

710

1200

1400

850

67,0

800

1360

1600

960

90,0

900

1500

1800

1000

111,3

1000

1700

2000

1200

153,6

1250

2125

2500

1625

230,0

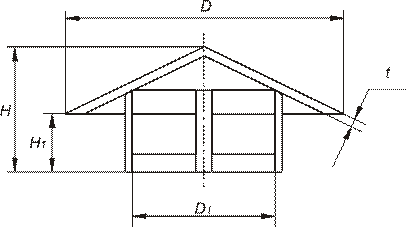

Зонты

Зонты круглые на ниппельном, бандажном или фланцевом соединениях.

Зонты применяются в системах естественной вытяжной вентиляции и с механическим побуждением. Назначение зонтов - предотвращение попадания атмосферных осадков в вентиляционные шахты. Размеры зонта выбираются по таблице в зависимости от попе -речного сечения вентиляционной шахты. Изготовление зонтов предусматривается по конфигурации колпака - круглые и прямоугольные. Все присоединительные размеры соответствуют нормализованному ряду воздуховодов и присоединительным размерам узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии 5.904-51.

Обозначение

Размеры, мм

Масса,кг

Обозначение

Размеры, мм

Масса,кг

t

D1

D

Н

H1

t

D1

D

Н

H1

ЗК.00.00

0,7

200

350

240

2,00

ЗК.00.00 -06

1,0

630

1130

523

300

2,00

-01

1,0

250

450

257

150

2,85

-07

1,0

710

1300

550

2,85

-02

1,0

315

550

275

4,00

-08

1,0

800

1450

820

538

4,00

-03

1,0

400

700

400

250

7,10

-09

1,0

1000

1800

970

7,10

-04

1,0

450

800

415

8,40

-10

1,0

1250

2250

1055

638

8,40

-05

1,0

500

900

480

10,10


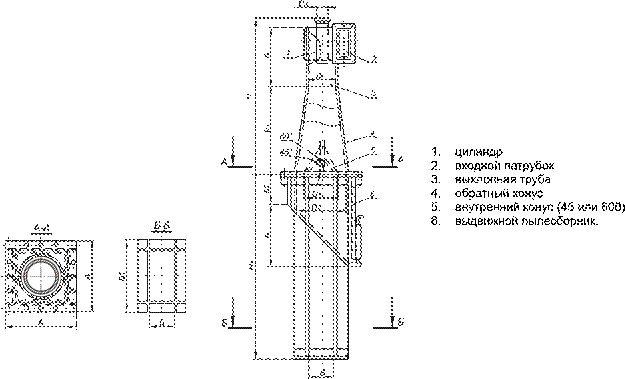

Узлы прохода

Узлы прохода вентиляционных шахт через перекрытия зданий серия 5.904-45

Обозначение

D, мм

Масса, кг

-11

200

55,2

-12

250

57,2

-13

315

62,2

-14

400

84,3

-15

450

85,8

-16

500

88,6

-17

630

116,3

-18

710

118,8

-19

800

122,0

-20

1000

151,6

-21

1250

179,3

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения. Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах. Изготовление узлов прохода предусматривается в следующих исполнениях: узлы прохода без клапана; узлы прохода с клапаном с ручным управлением, утепленные и неутепленные; узлы прохода с клапаном с площадкой под исполнительный механизм, утепленные и неутепленные. В качестве теплоизолирующего материала применяются минераловатные плиты ПМ-75, обернутые снаружи стеклотканью. Для механического управления клапана применяются исполнительный механизм типа МЭО-16/25-0,63. Исполнительный механизм должен быть отрегулирован на работу «открыть» и «закрыть». Он не должен располагаться под муфтой кольца для сбора конденсата. Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-69.

Обозначение

D, мм

Масса, кг

УП 1.00

200

52,10

-01

250

53,40

-02

315

57,40

-03

400

77,20

-04

450

78,00

-05

500

79,10

-06

630

102,0

-07

710

103,0

-08

800

103,1

-09

1000

121,3

-10

1250

140,0

Узлы прохода с клапаном, с ручным управлением

Исполнение: без кольца для сбора конденсата

Обозначение

D, мм

Масса, кг

УП 2.00

200

54,7

-01

250

56,6

-02

315

61,4

-03

400

83,2

-04

450

85,0

-05

500

87,1

-06

630

114,5

-07

710

116,8

-08

800

119,8

-09

1000

148,8

-10

1250

175,8

Исполнение: с кольцом для сбора конденсата Узлы прохода

Узлы прохода с клапаном, управляемым исполнительным механизмом

Исполнение: без кольца для сбора конденсата

Исполнение: с кольцом для сбора конденсата

Обозначение

D, мм

Н, мм

Масса, кг

Обозначение

D, мм

Н, мм

Масса, кг

УП 3.00

200

60

66,8

УП 3.11

200

60

67,3

-01

250

65,5

-12

250

67,1

-02

315

72,6

-13

315

73,4

-03

400

97,3

-14

400

98,3

-04

450

99,7

-15

450

101,0

-05

500

102,3

-16

500

103,7

-06

630

131,8

-17

630

133,5

-07

710

135,9

-18

710

137,8

-08

800

139,0

-19

800

141,2

-09

1000

64

172,5

-20

1000

64

175,8

-10

1250

72

208,1

-21

1250

72

211,5

Примечание: а также изготавливаем узлы прохода УП 4.00


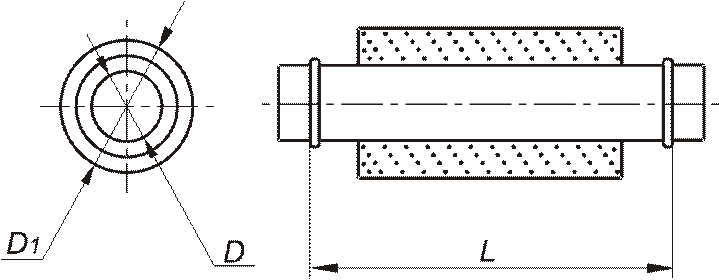

Глушители шума трубчатые круглые ГТК на фланцевом или ниппельном соединениях. Серия 5.904-17

Глушители предназначены для снижения аэродинамического шума создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума возникающего в элементах воздуховодов и распространяющегося по ним. Глушитель устанавливается независимо от направления движения воздуха с помощью фланцев, ниппеля. Применяются диаметром до 500 мм. Шумоглушители изготавливаются из оцинкованной стали. Они состоят из кожуха и внутреннего перфорированного каркаса. Пространство между кожухом и каркасом равномерно заполняется звукопоглощающим материалом.

Обозначение по серии

5.904-17

Шифр

по серии

5.904-17

Площадь свободного

сечения м2

Сечение, мм

Длина

L

MM

Масса

кг

Снижение уровня звуковой мощности, (дБ), при среднегеометрических частотах октавных полос,

Гц

D, мм

D1, мм

62

125

250

500

1000

2000

4000

8000

А7Е186.000

ГТК 1-1

0,0123

125

315

980

9,7

3,7

8,0

14,0

20,2

38,0

37,0

34,0

19,0

-01

ГТК 1-2

0,0314

200

400

980

12,9

5,0

8,8

16,0

28,0

25,0

23,0

17,0

10,0

-02

ГТК 1-3

0,0491

250

450

980

16,0

4,0

6,4

8,6

18,0

20,0

18,0

12,0

8,8

-03

ГТК 1-4

0,0779

315

560

980

22,1

3,5

7,0

7,7

16,6

14,3

12,7

7,0

7,0

-04

ГТК 1-5

0,1260

400

710

980

31,3

4,4

7,9

13,7

12,5

11,4

8,5

5,5

5,5

-05

ГТК 1-6

0,1960

500

800

980

37,2

4,0

7,7

13,0

10,8

10,0

7,2

4,4

4,4

-06

ГТК 2-1

0,0123

125

315

480

5,7

1,5

3,4

6,1

8,8

16,5

17,3

13,0

11,0

-07

ГТК 2-2

0,0314

200

400

480

7,7

2,2

3,8

6,9

12,2

11,1

10,4

8,0

5,0

-08

ГТК 2-3

0,0491

250

450

480

9,6

1,7

2,8

3,7

7,8

8,9

7,8

4,5

3,8

-09

ГТК 2-4

0,0779

315

560

480

13,2

1,5

3,0

3,3

7,3

5,5

5,2

2,6

2,6

-10

ГТК 2-5

0,1260

400

710

480

19,5

1,9

3,4

5,9

5,5

5,2

4,0

2,5

2,5

-11

ГТК 2-6

0,1960

500

800

480

23,1

1,7

3,4

5,6

5,1

4,7

3,4

1,9

1,9

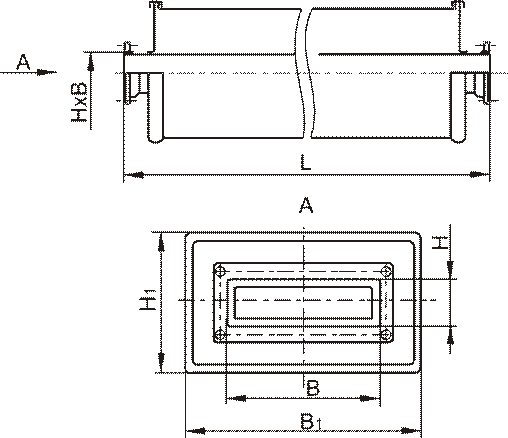

Глушители шума трубчатые прямоугольные ГТП серия 5.904-17

Обозначение по серии

5.904-17

Шифр

по серии

5.904-17

Площадь свободного

сечения м2

Сечение, мм

Длина

L

MM

Масса

кг

Снижение уровня звуковой мощности, (дБ), при среднегеометрических частотах октавных

полос, Гц

НхВ

Н1xВ1

62

125

250

500

1000

2000

4000

8000

А7Е188.000

ГТП 1-1

0,02

100x200

300x400

980

18,8

3,5

7,0

13,5

27,6

40,0

40,9

32,2

19,9

-01

ГТП 1-2

0,06

200х300

400х500

980

26,2

3,9

7,8

15,1

21,0

23,0

25,6

10,3

8,8

-02

ГТП 1-3

0,08

200х400

400х500

980

29,6

3,5

6,7

13,7

19,6

20,8

16,0

9,8

7,0

-03

ГТП 1-4

0,12

300х400

500х600

980

33,7

2,6

5,2

10,0

15,6

17,0

14,0

9,0

7,0

-04

ГТП 1-5

0,16

400х400

600х600

980

37,3

2,3

5,5

9,9

12,0

13,0

10,2

5,5

5,5

-05

ГТП 2-1

0,02

100x200

300x400

480

11,2

1,5

3,0

5,8

12,0

17,5

20,0

14,5

9,3

-06

ГТП 2-2

0,06

200х300

400х600

480

15,6

1,7

3,1

6,3

9,4

10,4

10,4

4,8

3,0

-07

ГТП 2-3

0,08

200x400

400х600

480

18,1

1,5

2,9

5,9

8,6

9,7

7,3

4,6

2,5

-08

ГТП 2-4

0,12

300x400

500х600

480

20,4

1,1

2,2

4,3

6,8

8,5

6,3

3,9

2,3

-09

ГТП 2-5

0,16

400x400

600х600

480

22,2

1,0

2,4

4,2

5,3

6,9

5,0

2,5

2,3

Глушители предназначены для снижения аэродинамического шума создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума возникающего в элементах воздуховодов и распространяющегося по воздуховодам. Перемещаемый воздух или другие невзрывоопасные газовые смеси не должны содержать клейких, волокнистых и агрессивных примесей. При наличии таковых детали шумоглушителя могут быть выполнены из соответствующего материала. Скорость движения воздуха не должна превышать 20м/с, температура от-40 до +60С. Для достижения максимальной эффективности, необходимо перед шумоглушителем предусмотреть прямолинейный участок длинной 1-1,5 метра. Шумоглушители изготавливаются из оцинкованной стали, с поглощающим материалом из минерального волокна.

Обозначение по серии 5.904-17 А7Е.188.000

Глушитель шума пластинчатый ГП. Серия 5.904-17

Глушитель представляет собой сборную секцию, состоящую из кожуха длинной 1000мм или 1500мм с размещением внутри него пластинами, зафиксированными при помощи направляющих Такая секция собирается и в собранном виде доставляется на место монтажа. Из этих секций набирается глушитель нужной длинны.

Обозначение по серии

5.904-17

Шифр

по серии

5.904-17

Площадь свободного

сечения м2

Размеры, мм

Кол-во пластин

П 2-1

L 750

Кол-во пластин

П 2-2

L 1000

Масса

кг

Снижение уровня звуковой мощности, (дБ), при среднегеометрических частотах октавных полос,

Гц

В

Н

L

62

125

250

500

1000

2000

4000

8000

А7Е 178.000

ГП 1-1

0,2

800

500

1000

2

68,2

2,0

5,6

10,2

17,0

21,6

18,7

14,2

10,0

-01

ГП 1-2

0,3

1200

3

95,8

-02

ГП 1-3

0,4

1600

4

123,4

-03

ГП 2-1

0,4

800

1000

4

105,3

-04

ГП 2-2

0,6

1200

6

145,2

-05

ГП 2-3

0,1

1600

8

185,1

-06

ГП 2-4

1,0

2000

10

225,1

А7Е 179.000

ГП 3-1

0,6

800

1500

6

149,1

-01

ГП 3-2

0,9

1200

9

204,1

-02

ГП 3-3

1,2

1600

12

259,2

А7Е 180.000

ГП 4-1

0,8

800

2000

8

185,2

-01

ГП 4-2

1,2

1200

12

252,1

-02

ГП 4-3

1,6

1600

16

318,9

А7Е 181.000

ГП 5-1

0,2

800

500

1500

4

98,9

3,0

8,4

15,3

23,5

28,4

23,0

16,3

10,0

-01

ГП 5-2

0,3

1200

6

140,1

-02

ГП 5-3

0,4

1600

8

181,3

А7Е 182.000

ГП 6-1

0,4

800

1000

151,5

-01

ГП 6-2

0,6

1200

9

211,5

-02

ГП 6-3

0,8

1600

12

271,0

-03

ГП 6-4

1,0

2000

15

330,0

А7Е 183.000

ГП 7-1

0,6

800

1500

12

216,0

-01

ГП 7-2

0,9

1200

18

298,0

-02

ГП 7-3

1,2

1600

24

381,0

А7Е 184.000

ГП 8-1

0,8

800

2000

12

268,2

-01

ГП 8-2

1,2

1200

18

368,8

-02

ГП 8-3

1,6

1600

24

469,3

Пластина шумоглушения П. Серия 5.904-17

Обозначение по серии

Шифр

по серии

Ширина В

Высота Н

Радиус

R

Масса

5.904-17

5.904-17

мм

мм

мм

кг

А7Е 185.00

ОП 1-1

500

0,59

-01

ОП 1-2

100

750

50

0,88

-02

ОП 1-3

1000

1,17

-03

ОП 2-1

500

1,08

-04

ОП 2-2

200

750

100

1,62

-05

ОП 2-3

1000

2,16

-06

ОП З-1

500

2,07

-07

ОП З-2

400

750

200

3,10

-08

ОП З-3

1000

4,13

Входит в состав пластинчатого шумоглушителя ГП. Пластина шумоглушения состоит из корпуса, который выполняется из стального оцинкованного перфорированного листа. Между перфорированными листами уложен звукопоглощающий материал.

Обозначение по серии

Шифр

по серии

Ширина В

Высота Н

Длина L

Масса

5.904-17

5.904-17

мм

мм

мм

кг

А7Е.177.000

П 1-1

500

750

8,1

-01

П 1-2

100

500

1000

10,4

-02

П 1-3

1000

1000

19,2

-03

П 2-1

500

750

11,1

-04

П 2-2

200

500

1000

14,1

-05

П 2-3

1000

1000

25,9

-06

П З-1

500

750

17,2

-07

П З-2

400

500

1000

21,4

-08

П З-3

1000

1000

39,2

Обтекатели. Серия 5.904-17

Для уменьшения гидравлического сопротивления на входе в глушитель устанавливаются обтекатели.


Фланцы

Фланцы круглого сечения

Диаметр Д, мм

Диаметр Д1,мм

Сорт стали

ВхА

Количество отверстий

100

130

Полоса 4x25

6x10

4

125

155

6

140

170

160

190

180

210

200

230

225

255

250

280

280

310

8

315

345

355

385

25x25x3

400

430

10

450

480

500

530

560

590

630

660

25x25x4

8x16

12

710

740

800

830

900

940

32x32x4

16

1000

1040

1120

1160

35x35x4

10x18

18

1250

1290

1400

1440

22

1600

1640

26

1800

1840

28

2000

2040

30

Фланцы

Фланцы прямоугольного сечения

Фланцы изготавливаются следующих сечений:

100x100

400x200

550x250

650x300

750x300

850x400

950x400

1000x500

1050x500

1100x500

150x100

400x250

550x300

650x350

750x350

850x450

950x450

1000x550

1050x550

1100x550

150x150

400x300

550x350

650x400

750x400

850x500

950x500

1000x600

1050x600

1100x600

200x100

400x350

550x400

650x450

750x450

850x550

950x550

1000x650

1050x650

1100x650

200x150

400x400

550x450

650x500

750x500

850x600

950x600

1000x700

1050x700

1100x700

200x200

450x200

550x500

650x550

750x550

850x650

950x650

1000x750

1050x750

1100x750

250x150

450x250

550x550

650x600

750x600

850x700

950x700

1000x800

1050x800

1100x800

250x200

450x300

600x300

650x650

750x650

850x750

950x750

1000x850

1050x850

1100x850

250x250

450x350

600x350

700x300

750x700

850x800

950x800

1000x900

1050x900

1100x900

300x200

450x400

600x400

700x350

750x750

850x850

950x850

1000x950

1050x950

1100x950

300x250

450x450

600x450

700x400

800x400

900x400

950x900

1000x1000

1050x1000

1100x1000

300x300

500x250

600x500

700x450

800x450

900x450

950x950

1050x1050

1100x1050

350x200

500x300

600x550

700x500

800x500

900x500

1100x1100

350x250

500x350

600x600

700x550

800x550

900x550

350x300

500x400

700x600

800x600

900x600

350x350

500x450

500x500

700x650

700x700

800x650

800x700

800x750

800x800

900x650

900x700

900x750

900x800

900x850

900x900

1150x500

1200x600

1250x600

1300x1000

1500x1000 1700x1000

1900x1000

2000x1000

1150x550

1200x650

1250x650

1300x1050

1500x1050 1700x1100

1900x1100

2000x1100

1150x600

1200x700

1250x700

1300x1100

1500x1100 1700x1200

1900x1200

2000x1200

1150x650

1200x750

1250x750

1300x1150

1500x1150 1700x1300

1900x1300

2000x1300

1150x700

1200x800

1250x800

1300x1200

1500x1200 1700x1400

1900x1400

2000x1400

1150x750

1200x850

1250x850

1300x1300

1500x1300 1700x1500

1900x1500

2000x1500

1150x800

1200x900

1250x900

1400x1000

1500x1400 1700x1600

1900x1600

2000x1600

1150x850

1200x950

1250x950

1400x1050

1500x1500 1700x1700

1900x1700

2000x1700

1150x900

1200x1000

1250x1000

1400x1100

1600x1000 1800x1000

1900x1800

2000x1800

1150x950

1200x1050

1250x1050

1400x1150

1600x1100 1800x1100

1900x1900

2000x1900

1150x1000

1200x1100

1250x1100

1400x1200

1600x1200 1800x1200

2000x2000

1150x1050

1200x1150

1250x1150

1400x1300

1600x1300 1800x1300

1150x1100

1200x1200

1250x1200

1400x1400

1600x1400 1800x1400

1150x1150

1250x1250

1600x1500 1800x1500

1600x1600 1800x1600

1800x1700

1800x1800

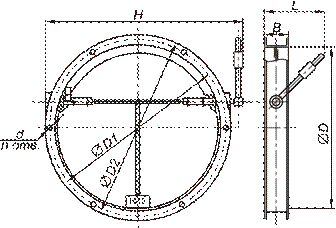

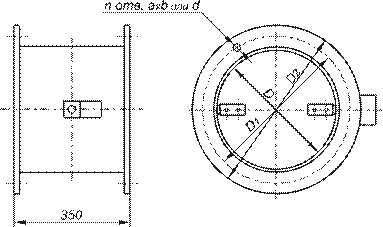

Клапаны обратные общего назначения круглого и прямоугольного сечения серии 5.904-41.

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединении последних к коллекторам. Клапаны обратные общего назначения круглого сечения устанавливаются в горизонтальных и вертикальных воздуховодах (при установке клапанов в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх). Клапан представляет собой корпус, состоящий из двух фланцев, внутри которого на двух полуосях установлено полотно. Кроме того на одной из полуосей установлен противовес.

Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее V=5,6 м/с а на вертикальных не менее V= 4 м/с. Клапаны обратные общего назначения по условиям эксплуатации предназначены для климатического исполнениях а по размещению соответствуют 3-й категории по ГОСТ 15150-69.

Обозначение

В

D

D1

D2

Н

L

d

n

∆р, Па

ξ

Масса, кг

V ≤13 м/с

V* ≤ 5,6 м/с

V ≥ 5,6 м/с

КО

50

250

280

300

365

8

12

4

0,04

0

4,6

-01

50

315

345

365

435

8

16

5

0,07

5,5

-02

50

400

430

450

520

8

20

7

0,12

6,5

-03

50

500

530

550

630

8

20

11

0,26

8,1

-04

50

630

660

680

760

12

24

11

0,52

0,03

12,1

-05

50

800

830

850

950

12

24

12

1,1

0,06

17,0

-06

64

1000

1040

1064

1164

12

32

21

2,23

0,12

25,6

-07

72

1250

1295

1322

1422

12

36

32

4,57

0,25

35,5

Обозначение

В

А

А1

А2

Н

L

t

d

n

∆р, Па

ξ

Масса, кг

V ≤13 м/с

V* ≤ 5,6 м/с

V ≥ 5,6 м/с

КОп

50

150

180

200

280

110

90

8

16

6

0

0

2,5

-01

50

200

230

250

330

110

115

8

16

8

0,02

3,0

-02

50

250

280

300

380

110

140

8

16

9

0,04

3,65

-03

50

400

430

450

540

175

143,3

8

24

11

0,18

5,65

-04

50

500

530

550

640

234

132,5

10

32

15

0,37

10,3

-05

64

800

840

864

990

274

168

12

40

20

1,56

0,08

17,8

-06

72

1000

1048

1072

1220

315

149,7

14

56

31

3,14

0,17

25,4

∆р - потери давления при полностью открытом клапане, Па

V - скорость воздуха на горизонтальных участках воздуховода, м/с V* - скорость воздуха на вертикальных участках воздуховода, м/с ξ - коэффициент местного сопротивления


Клапаны обратные взрывозащищенные круглого и прямоугольного сечения серии 5.904-58.

Клапаны обратные взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по <лассификации ГОСТ 12.1.011 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а, В-1 б по классификации ПУЭ, отнесенным к категориям А и Б по взрывопожарной опасности (в соответствии с НПБ 105-95) и использования в системах, в которых перемещаются взрывоопасные смеси категорий ю ГОСТ Р 51330. 11-99 и групп по классификации ГОСТ Р 51330.0-99 в соответствии с требованиями СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

В соответствии с требованиями СНиП 2.04.05-91. Клапаны применяются в вентиляционных системах с давлением 1500 Па и скорости перемещения воздушной среды 4-20 м/с.

Обозначение

D

D1

L

d

n

Масса кг

АЗЕ100.000

100

130

90

7

8

1,0

-01

125

155

115

7

12

1,5

-02

160

190

150

7

12

2,0

-03

200

230

190

7

12

3,0

АЗЕ101.000

250

280

235

8

12

5,2

-01

315

345

300

8

16

7,2

-02

355

385

340

8

16

9,5

-03

400

430

385

8

16

11,5

-04

450

480

435

8

20

13,7

-05

500

530

485

8

20

16,4

-06

560

590

545

8

20

19,3

-07

630

660

615

10

24

27,5

-08

710

740

695

10

24

34,5

-09

800

830

785

10

24

43,0

-10

900

940

885

10

32

58,0

-11

1000

1040

985

10

30

70,3

Клапаны не допускаются применять з системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие взрывчатые вещества, взрывоопасную пыль, липкие и волокнистые материалы, а также для перемещения газопаровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные веществе нагреваются выше температуры их самовоспламене ния или находятся под избыточным давлением Вид установки клапанов.

Клапаны обратные могут устанавливаться как на горизонтальных, так и на вертикальных участках воздухо водов. При установке на вертикальных участках направление движения воздуха должно быть снизу вверх Скорость воздуха на горизонтальных участках должна быть не менее 6 м/с, на вертикальных не менее 4м/с Конструкция клапана состоит из корпуса, на полуосях которого установлено полотно. Ось вращения полотне смещена относительно оси симметрии, благодаря, чему при воздействии воздушного потока возникает" момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращение движения воздуха полотно возвращается в исходное положение и происходит закрытие клапана. Для обеспечения взрывозащиты клапана детали которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов латунь-сталь

Обозначение

АхБ

А1хБ1

L

L1

d

n

Масса кг

АЗЕ102.000

150x150

180x180

150

224

8

8

3,5

-01

250 х 250

280 х 280

160

328

8

10

6,5

-02

250 х 300

280 х 330

160

328

8

10

6,3

АЗЕ103.000

400x400

430 х 430

170

501

8

12

10,5

-01

500x500

530 х 530

170

604

10

16

13,5

-02

600x600

630 х 630

170

676

10

20

16,5

АЗЕ104.000

800x800

830 х 830

200

922

-

20

30,5

-01

1000x1000

1040x1040

200

1125

-

24

43,0


Клапаны перекидные

Клапаны перекидные взрывозащищенные прямоугольного сечения серии 5.904-58.

Клапаны перекидные взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и могут устанавливайся во взрывоопасных зонах помещений классов В-1, В-1а,В-1б по классификации ПУЭ, отнесенным к категориям А и Б по взрывопожарной опасности (в соответствии с НПБ 105-95) и использования в системах, в которых перемещаются взрывоопасные смеси категорий по ГОСТ Р 51330.11-99 и групп по классификации ГОСТ Р 51330.0-99 в соответствии с требованиями СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Клапаны применяются в вентиляционных системах с давлением до 1500 Па и скорости перемещения воздушной среды 6-20 м/с.

Обозначение

АхБ

H

L

А1

Б1

dd

nn

Масса, кг

АЗЕ105.000

150x150

293

391

180

180

8

8

9

-01

250x250

398

552

280

280

8

8

15

-02

300x250

398

552

330

280

8

10

17

-03

400x400

571

763

430

430

8

12

27,5

-04

500x500

677

904

530

530

8

16

36

-05

600x600

812

1064

630

630

10

20

52,5

-06

800x800

1073

1336

830

830

10

20

80,5

-07

1000x1000

1334

1607

1040

1040

10

24

116


Клапаны не допускаются применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, запыленностью более 100 мг/м 3 , содержащие взрывчатые вещества, взрывоопасную пыль, липкие и волокнистые материалы, а также для перемещения газопаровоздушных взрывоопасных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вид установки.

Клапаны перекидные предназначены для установки только на вертикальных участках воздуховодов для автоматического включения в сеть резервного вентилятора при остановке рабочего, в помещениях высотой менее 3 м.

Конструкция клапана состоит из корпуса, в подшипниках которого на полуосях установлено полотно. Ocь вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха в сети рабочего вен вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора. Указатель, расположенный на торце оси полотна (за пределом корпуса), показывает, какой канал в настоящий момент открыт. Для обеспечения взрывозащиты клапана детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары метал лов латунь-сталь.


Клапан для ВО

Клапаны лепестковые для осевых вентиляторов серии 1.494-33.

Обозначение

В

В1

D

D1

L

n

d

Масса, кг

КЛ.00.000

403

469

403

430

247

8

7x14

13,4

КЛ.00.000-01

503

563

503

530

287

16

7x14

17,5

КЛ.00.000-02

633

699

633

660

357

16

7x14

24,1

КЛ.00.000-03

805

871

805

830

332

16

10

33,5

КЛ.00.000-04

1006

1076

1006

1035

392

16

12

43,4

КЛ.00.000-05

1260

1328

1258

1285

497

24

12

61,7


Клапаны лепестковые стальные предназначены для установки на нагревательной стороне осевых вентиляторов типа ВО06-300 №4...12,5 с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Конструкция лепесткового клапана представляет собой корпус, в подшипниках которого на осях закреплены лопатки. Назначение подшипников - обеспечить свободное открывание клапана при периодической работе вентиляторов. Минимальный динамический напор при котором работает лепестковые клапан составляет 30-40 Па.

С целью уменьшения ширины клапана вместо перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена переходная диафрагма.

Клапан предназначен для эксплуатации в условиях умеренного (У) климата категории 3 размещения по ГОСТ 15150-69.

Клапан для ВКР

Клапаны самооткрывающиеся для крышных вентиляторов серии А9-30.

Обозначение

№ вентилятора

D

D1

D2

Н

n

Масса, кг

АЗЕ 034.000

4

403

430

460

260

8

6,0

-01

5

503

535

560

258

8

8,0

-02

6.3

633

658

680

300

8

14,3

-03

8

830

858

880

400

8

23,9

-04

1250

1260

1290

1320

500

8

43,1


Самооткрывающиеся клапаны предназначены для предотвращения утечек теплого воздуха из помещения при неработающем вентиляторе. Они могут применяться только при использовании вентилятора без сети воздуховодов (см. Рекомендации по применению, установке и эксплуатации крышных вентиляторов" серия \3-780). Клапаны предназначены для установки на нагнетательной стороне крышных вентиляторов типа ВКР с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные

помещения после отключения вентиляторов Самооткрывающийся клапан представляет собой цилиндрическую обечайку, в которой эксцентрично установлена створка, свободно поворачивающаяся в конических опорах и уравновешенная противовесом. Створка клапана открывается потоком воздуха и закрывается под воздействием собственного веса при неработающем вентиляторе. Клапан должен крепиться к всасывающему патрубку вентилятора до установки вентилятора на стакан.

Клапан КУС

Обозначение

Шифр

В

Б

Д

Г

Масса, кг

Обозначение

Шифр

В

Б

Д

Г

Масса, кг

КУС 1.00.000

КУС-1

510

610

485

585

20,0

КУС 2.00.000

КУС-13

560

1235

350

460

36,0

-01

КУС-2

635

735

23,0

-01

КУС-14

470

585

43,0

-02

КУС-3

760

860

26,0

-02

КУС-15

730

840

58,0

-03

КУС-4

885

985

29,5

-03

КУС-16

980

1085

77,0

-04

КУС-5

510

610

985

1085

33,5

-04

КУС-17

1225

1335

94,0

-05

КУС-6

635

735

37,0

-05

КУС-18

1475

1585

106,0

-06

КУС-7

760

860

43,0

-06

КУС-19

810

1735

980

1085

97,0

-07

КУС-8

885

985

47,0

-07

КУС-20

1475

1585

130,0

-08

КУС-9

510

610

1485

1585

49,0

-08

КУС-21

1970

2085

188,0

-09

КУС-10

635

735

52,0

-09

КУС-22

935

1985

980

1085

105,0

-10

КУС-11

760

860

62,5

-10

КУС-23

1475

1585

147,0

-11

КУС-12

885

985

67,0


Клапаны утепленные створные КУС серии 5.904-74.93.

Клапаны утепленные створные предназначены для временного отключения одной из приточных систем, работающих на общем воздухозаборе. Клапаны изготавливаются для районов с умеренным климатом, 3 категории размещения согласно ГОСТ 15150-69.


Клапан КВУ

Клапан воздушный утепленный КВУ.

Общие сведения.

Клапан воздушный КВУ устанавливается в системах вентиляции низкого давления и служит для отключения или регулирования количества воздуха, поступающего в систему Клапаны имеют режимы работы «открыто-закрыто» или плавного регулирования количества воздуха. При любом варианте исполнения и комплектации приводами клапаны сохраняют работоспособность вне зависимости от пространственной ориентации. Назначение: установленный в системе вентиляции, клапан регулирует количество подаваемого воздуха путем поворота лопаток с помощью привода. Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время. В случае отсутствия необходимости при специальном указании в заказе комплектация клапана ТЭНами может быть исключена. Клапаны с электроприводом и электроподогревом должны быть заземлены в соответствии с правилами устройства электроустановок.

Конструкция клапана: клапан состоит из корпуса с присоединительными фланцами, выполненного из оцинкованной стали, установленных в нем нескольких двустенных лопаток поворотного типа, закрепленных в подшипниках скольжения, системы рычагов и тяг, и привода (электрического или ручного). Соответственно, открытие клапана может осуществляться дистанционно с помощью электропривода или вручную. Условия эксплуатации: клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов. Может эксплуатироваться в условиях умеренного климата (У) категории размещения 1,2,3,4 по ГОСТ 15150-69.

Обозначение (АхВ)

А

А1

L

В

В1

Н

nn

Масса, кг

КВУ 400x500

418

458

630

500

550

610

16

0,17

2

3

0,25

0,75

220

27,4

КВУ 400x800

418

458

930

800

850

610

40

0,26

2

3

0,40

1,20

220

32,3

КВУ 400x1000

418

458

1130

1000

1050

610

24

0,34

2

3

0,40

1,20

220

36,4

КВУ 600x500

612

652

630

500

550

805

26

0,25

2

4

0,25

1,00

220

31,8

КВУ 600x800

612

652

930

800

850

805

24

0,38

3

4

0,40

1,60

220

37,6

КВУ 600x1000

612

652

1130

1000

1050

805

28

0,49

3

4

0,40

1,60

220

43,2

КВУ 1000x1000

1000

1040

1130

1000

1050

1195

34

0,82

5

6

0,40

2,40

220

65,3

КВУ 1400x1400

1388

1428

1530

1400

1450

1580

92

1,47

7

8

0,63

5,00

220

112,3

КВУ 1600x1000

1582

1622

1130

1000

1050

1775

44

1,30

8

9

0,40

3,60

220

92,8

КВУ 1800x1000

1776

1816

1130

1000

1050

1968

46

1,47

9

10

0,40

4,00

220

111,7

КВУ 1800x1400

1776

1816

650

650

1450

1968

52

2,03

9

10

0,63

6,30

220

129,1

КВУ 2400x1000

2358

2398

650

650

1050

2550

56

1,96

12

13

0,40

5,20

220

151,8

КВУ 2400x1400

2358

2398

650

650

1450

2550

62

2,75

12

13

0,63

8,20

220

169,7

Клапан АВК

Клапан алюминиевый воздушный АВК

Общие положения

Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов. Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Геометрические размеры

Обозначение клапана

Геометрические размеры, мм

Вес клапана без привода, кг

Момент вращения, Нм

В

Н

АВК 400х210

400

210

6

2

АВК 500х310

500

310

8

5

АВК 600х310

600

310

8

5

АВК 700х410

700

410

11

7

АВК 800х510

800

510

13

7

АВК 900х510

900

510

14

7

АВК 1000х510

1000

510

15

10

Примечание:

По заказу изготавливаются клапана других сечений, высота клапана должна быть кратной 100 мм +10 мм (на уплотнение). Ширина клапана может быть любой.

Заслонки воздушные унифицированные АЗД.

Общие сведения: заслонки воздушные предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность кото-рых по отношению к углеродистым сталям обыкновен-ного качества не выше агрессивности воздуха, с тем-пературой до 80° С, не содержащих пыли и других твердых примесей в количестве не более 100мг/м3 Заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других снитарно-технических системах с рабочим давлением до 1500 Па(150кгс/м2).

Заслонки выпускаются круглого и прямоугольного сечения и представляют собой патрубок (корпус) из тонколистовой стали, выполненный с поворотными лопатками, установленными на оси. Лопатки снабжены резиновыми уплотнениями. Поворот и фиксация положения лопаток осуществляется с помощью ручки узла управления или с помощью электропривода. Конструкция заслонок принята вне зависимости от выбранного типа исполнительного механизма. Воздушные заслонки могут работать в режиме "открыто-закрыто", стандартное исполнение и в режиме регулировки воздушного потока, для этого необходима комплектация соответствующим исполнительным механизмом. Условия эксплуатации: заслонки предназначены для эксплуатации в условиях умеренного (У) 1, 2, 3, 4 категорий размещения по ГОСТ 15150-69.

Заслонка воздушная прямоугольного сечения с ручным управлением АЗД-192 серия 5.904-49.

Обозначение

Н

H1

Н2

L

L1

L2

d

n

Масса, кг

АЗД 192.000

250

280

330

250

280

340

7

8

5,8

-01

250

280

330

400

430

490

7

10

7,1

-02

400

430

480

400

430

490

7

12

9,9

-03

400

430

480

500

530

590

7

14

10,7

-04

400

430

480

600

630

690

7

16

12,0

-05

600

630

680

600

630

690

10

20

16,7

-06

800

830

880

800

830

890

10

20

25,0

-07

1000

1040

1080

1000

1040

1090

10

24

35,0


Обозначение

D

D1

d

n

Масса, кг

АЗД 133.000

200

230

8

6

12,8

-01

250

280

8

6

13,9

-02

315

345

8

8

15,6

-03

400

430

8

10

18,7

-04

500

530

8

10

24,0

АЗД 136.000

630

660

10

12

28,5

-01

800

830

10

12

37,1

-02

1000

1040

10

16

50,1


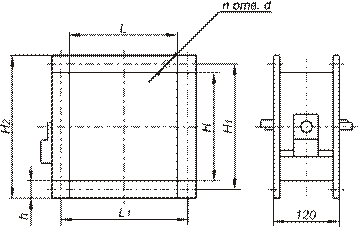

Заслонка воздушная прямоугольного сечения с электроприводом АЗД-190 серии 5.904-49.

Обозначение

Н

H2

Н2

L

L1

h

d

n

Масса, кг

АЗД 190.000

250

280

544

250

280

15

7

8

15,8

-01

250

280

544

400

430

15

7

10

16,9

-02

400

430

694

400

430

15

7

12

19,0

-03

400

430

694

500

530

15

7

14

20,5

-04

400

430

694

600

630

15

7

16

22,3

-05

600

630

894

600

630

15

10

20

26,0

-06

800

830

1094

800

830

15

10

20

35,2

-07

1000

1040

1294

1000

1040

20

10

24

46,0

Заслонка воздушная круглого сечения АЗД-133, АЗД-136 с ручным управлением серия 5.904-13.

Заслонка воздушная круглого сечения АЗД-122, АЗД-134 с ручным управлением серия 5.904-13.

Обозначение

D

D1

D2

d

n

Масса, кг

АЗД 122.000

200

230

250

8

6

12,8

-01

250

280

300

8

6

13,9

-02

315

345

367

8

8

15,6

-03

400

430

466

8

10

18,7

-04

500

530

565

8

10

24,0

АЗД 134.000

630

660

694

10

12

36,2

-01

800

830

864

10

12

44,8

-02

1000

1040

1072

10

16

57,9


Заслонки воздушные взрывозащищенные АЗД.

Заслонки воздушные унифицированные во взрывозащищенном исполнении предназначены для вентиляционных систем взрывоопасных производств и должны использоваться в соответствии с требованиями СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование".

Заслонки воздушные во взрывозащищенном исполнении допускаются для применения в вентиляционных системах, перемещающих паро-газовоздушные смеси всех категорий и групп по классификации ГОСТ12.1.011 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-1 , В-1А и В-1Б по классификации ПУЭ.

Обозначение

Н

H1

Н2

L

L1

L2

d

n

Масса, кг

АЗД 193.000

250

280

330

250

280

340

7

8

6,3

-01

250

280

330

400

430

490

7

10

8,0

-02

400

430

480

400

430

490

7

12

11,0

-03

400

430

480

500

530

590

7

14

12,5

-04

400

430

480

600

630

690

7

16

14,0

-05

600

630

680

600

630

690

10

20

18,2

-06

800

830

880

800

830

890

10

20

27,3

-07

1000

1040

1080

1000

1040

1090

10

24

38,1

Воздушные заслонки во взрывозащищенном исполнении не допускаются для применения в вентиляционных системах, перемещающих паровоздушные смеси от технологических установок в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные смеси. Заслонки во взрывозащищенном исполнении могут устанавливаться в системах с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды до 20 м/с. Присоединительные размеры по фланцам заслонок, соответствуют размерам по ГОСТ 26270-84 "Фланцы вентиляционные".

Заслонка состоит из корпуса с присоединительным, фланцами, поворотных лопаток, установленных в углах вращения, имеет систему тяг и рычагов, синхронизирующих движение лопаток. Поворот лопаток осуществляется с помощью ручки управления, закрепленной на оси одной из лопаток.

При установке заслонки оси лопаток должны быть расположены горизонтально.

Первая буква шифра -"Р"- обозначает назначение заслонки, т.е. регулирующая. Число обозначает нормализованные размеры сечения заслонки по высоте и ширине, соответствующие наружным размерам воздуховода.

Последняя буква шифра -"Р"- обозначает вид привода, т.е. ручное управление. Для обеспечения взрывозащиты клапана детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов латунь-сталь Заслонка воздушная прямоугольного сечения взрывозащищенная АЗД-193 серия 5.904-49.

Заслонка воздушная круглого сечения взрывозащищенная АЗД - 96 АЗД - 97 серия 5.904-49.

Обозначение

D

D1

L

d

n

Масса, кг

АЗД 196.000

200

230

120

7

6

4,5

-01

250

280

280

7

6

5,5

-02

280

310

310

7

6

6,1

-03

315

345

350

7

8

7,1

-04

355

385

385

7

8

9,1

-05

400

430

430

7

10

10,5

-06

450

480

480

7

10

12,0

-07

500

530

530

7

10

13,7

-08

560

590

600

7

10

15,7

АЗД 197.000

630

660

370

10

12

25,3

-01

710

740

120

10

12

28,8

-02

800

830

120

10

12

35,1

-03

900

940

120

10

16

42,0

-04

1000

1040

120

10

16

47,5


Воздухораспределители НРВ Воздухораспределители типа НРВ

Воздухораспределители типа НРВ предназначены для подачи приточного воздуха в рабочую зону. Высота установки воздухораспределителя над полом до 4м, считая от оси решетки. Воздухораспределитель представляет патрубок с торцевой заглушкой и врезками (патрубками) для установки воздухораспределительных решеток. По числу врезанных патрубков НРВ изготавливаются четырехструйными и двухструйными. Подача воздуха в воздухораспределителя может осуществляться как снизу, так и сверху.

Двухструйные воздухораспределители используются при раздаче воздуха от стен, четырехструйные - от колонн.

1 - корпус

2 - присоединительный фланец

3 - решетки

4 - диафрагра

5 - выпускной патрубок

Основные характеристики воздухораспределителей типа НРВ

Обозначение

Расход воздуха L, м3 /час

Площадь живого сечения Fo, м2

Коэффициент местного сопротивления, §

НРВ - 2

2200-4300

0,056 х 2

3

НРВ - 4

7300-14500

0,138 х 2

3

НРВ - 6

18200-26100

0,336 х 2

3

НРВ - 8

4400-8600

0,056 х 4

3

НРВ - 10

14400-29000

0,138 х 4

3

НРВ - 12

36400-5220

0,336 х 4

3

Габаритные размеры воздухораспределителей

Обозначение воздухораспределителя

Количество выпускных патрубков

Размеры, мм

Масса, кг

С верхним присоединением

С нижним присоединением

Д

До

L

L2

H

НРВ - 1В

НРВ - 1Н

2

280

170

281

-

300

11,7

НРВ - 2В

НРВ - 2Н

2

355

215

336

-

478

15,23

НРВ - 3В

НРВ - 3Н

2

630

380

506

-

478

26,95

НРВ - 4В

НРВ - 4Н

2

710

450

536

-

678

52,8

НРВ - 5В

НРВ - 5Н

2

900

540

786

-

685

88

НРВ - 6В

НРВ - 6Н

2

1250

750

1006

-

689

126

НРВ - 7В

НРВ - 7Н

4

400

240

-

682

278

20

НРВ - 8В

НРВ - 8Н

4

500

300

-

812

478

27,9

НРВ - 9В

НРВ - 9Н

4

710

425

-

1072

478

57,9

НРВ - 10В

НРВ - 10Н

4

1000

600

-

1372

685

93

НРВ - 11В

НРВ - 11Н

4

1250

750

-

1922

689

154,3

НРВ - 12В

НРВ - 12Н

4

1400

840

-

2172

689

209,4

Воздушно-тепловые завесы типа ЗВТ

Воздушно-тепловые завесы типа ЗВТ

Общие сведения.

Воздушно-тепловая завеса состоит из двух агрегатов стоечного типа правого и левого исполнения, которые устанавливаются, как правило, в простенке между проемом ворот и колонной. В случае, когда установка агрегатов воздушно-

тепловой завесы в простенке затруднительна, рекомендуется применять агрегаты с удлиннеными воздухораспределительными, насадками. Агрегат воздушно-тепловой завесы представляет собой вертикальный короб, на котором размещены калорифер и вентиляторный агрегат.

Завесы типа ЗВТ 1.00.000, как правило, рекомендуется применять для распашных и раздвижных ворот, завесы типа ЗВТ 2.00.000 могут применяться для ворот всех типов при отстутствии места для установки агрегатов непосредствено вблизи ворот.

Область применения.

Воздушно-тепловая завеса предназначена для предотвращения проникновения холодного воздуха в производственные помещения при открывании ворот и устанавливается у въездных ворот в промышленных зданиях категорий В, Г и Д по пожаро- и взрывобезопасности в климатических зонах с умеренным климатом.

Размеры проемов ворот, м

Тип завес

Производительность

Тип агрегатов входящие в состав завесы

Температура завесы,ºС

Скорость на выходе, м/с

Установленная мощность, кВт

Скорость вращения, об/мин

по воздуху

тыс.м3

по теплу тыс. ккал/ч

3 х 3

ЗВТ1.00.000

24

200

А 6,3Ц.00.000

44

13

4,4

950

А 6,3 Ц1.00.000

ЗВТ2.00.000

2А6,3Ц.00.000

2А6,3Ц1.00.000

3,6 х 3

ЗВТ1.00.000-01

34

440

А 6,3 Ц.00.000-01

58

15

15

1450

А6,3 Ц1.00.000-01

ЗВТ2.00.000-01

2А6,3Ц.00.000-01

2А6,3Ц1.00.000-01

3,6 х 3,6

ЗВТ1.00.000-02

24

200

А 6,3 Ц.00.000-02

44

13

4,4

950

А 6,3 Ц1.00.000-02

ЗВТ2.00.000-02

2А6,3Ц.00.000-02

2А6,3Ц1.00.000-02

4,2 х 3,6

ЗВТ1.00.000-03

34

440

А 6,3 Ц.00.000-03

58

15

15

1450

А 6,3 Ц1.00.000-03

ЗВТ2.00.000-03

2А6,3Ц.00.000-03

2А6,3Ц1.00.000-03

Условные обозначения.

ЗВТ 1.00.000 - завеса воздушно-тепловая

ЗВТ 2.00.000 - завеса воздушно-тепловая, комплектуемая агрегатами с удлиннеными воздухораспределительными насадками

А6,3Ц.00.000 - агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 правого исполнения

2А6,3Ц.00.000 - агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 правого исполнения с удлиннеными воздухораспределительными насадками

2А6,3Ц1.00.000 - агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 левого исполнения с удлиннеными воздухораспределительными насадками

Размеры проемов ворот, м

Тип завес

Размер Н, мм

Масса, кг

3 х 3

ЗВТ1.00.000

5415

748

ЗВТ2.00.000

831

3,6 х 3

ЗВТ1.00.000-01

5685

981

ЗВТ2.00.000-01

1063

3,6 х 3,6

ЗВТ1.00.000-02

6015

787

ЗВТ2.00.000-02

882

4,2 х 3,6

ЗВТ1.00.000-03

6285

1018

ЗВТ2.00.000-03

1114

Воздушно-тепловые завесы типа ТЗК

Назначение и условия эксплуатации

Воздушно-тепловая завеса предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.

Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й и 3-й категорий размещения по ГОСТ 15150-90. Температура окружающей среды от –40 °С до +40 °С (+45 °С для тропического исполнения).

В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается

Общие сведения

- Фактическая производительность по воздуху от 2500 до 22000 м3/час (на каждый стояк) с учетомпотерь в силовом блоке и раздаточном коробе.

- Тепловая мощность от 10 до 140 кВт.

- Оснащаются электрическими, водяными или паровыми теплообменниками.

- Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.

- Можно устанавливать в проемах с использованием любых типов ворот – распашных, раздвижных, поднимающихся вверх. Площадь проема – от 4 м2 до 36 м2.

- Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес разработаны системы автоматического управления типа САУ

- Встроенная система шумопоглощения

Обозначение

Т З К - диаметр рабочего колеса, дм - число полюсов электродвигателя - теплоноситель:

В – вода, Э – электричество, П – пар

- тепловая мощность - расположение завесы:

В – вертикальное, Г – горизонтальное

- длина раздаточного короба, м

- встроенная система шумопоглощения

- специальное исполнение шумоглушение в коробе

Рекомендации по подбору воздушнотепловых завес

Воздушно-тепловая завеса – это сложная инженерная конструкция, требующая грамотного теплового расчета, при помощи которого осуществляется подбор завесы.

Возможны следующие варианты подбора воздушно-тепловых завес:

- по производительности, тепловой мощности и скорости истечения, полученным в результате расчета воздушно-тепловых завес по существующим методикам;

- по параметру К, который характеризует отношение количества движения истекающей из щели струи к количеству движения врывающегося в проем ворот воздуха (на единицу длины завесы).

Во втором случае подбирается соответствующая производительность вентилятора и скорость истечения, при которой величина параметра К должна быть не менее 0,50-0,6:

- при односторонней боковой подаче К=Vщ2 δ / Vо2 В

- при двухсторонней подаче К=2Vщ2 δ / Vо2 В

- при вертикальной подаче К=Vщ2 δ / Vо2 Н

(горизонтальное расположение короба)

где: δ – ширина щели (м); Vo – скорость врывающегося воздуха (м/с), B – ширина ворот (м); H – высота ворот (м); Vщ – скорость истекающей из щели струи (м/с)

Скорость Vo можно принять равной 3 м/с при отсутствии тамбура и 1,25…1,5 м/с, если имеется тамбур.

При подборе любой завесы, рекомендуется предварительно производить оценочный расчет шиберующих свойств завесы, т.е. параметра К. Для этого поставщик тепловой завесы должен предоставить необходимые данные по скорости потока, истекающего из щели, и ширину щели.

Комплектация

Силовой (вентиляторно-тепловой) блок со встроенной системой шумопоглощения, снижающей уровни корпусного шума на 10 дБА, а на выходе вентилятора и раздаточного короба на 5-9 дБА. Силовой блок включает в себя: входную сетку, канальный прямоточный вентилятор, блок теплообменника (водяной, паровой, электрический).

Раздаточный короб с воздушными щелями. Раздаточный короб может быть изготовлен в обычном или шумоизолированном исполнении; из оцинкованной стали или стали обычного качества с последующим нанесением лакокрасочного покрытия. Длина раздаточного короба зависит от размеров проема ворот.


Мягкая вставка, соединяющая силовой блок и раздаточный короб.

Воздушный перепускной клапан дополнительно установлен для согласования производительности теплообменника и вентилятора в силовом блоке. При водяном подогреве, воздушный перепускной клапан имеет ручное управление, а в случае парового обогрева – электропривод. В ряде случаев в паровых завесах устанавливается воздушный клапан с электроприводом, исключающий перегрев электродвигателя при неработающей завесе.

Глушитель шума типа ГШК– при необходимости, дополнительно устанавливается на входе в вентилятор.

Воздушно-тепловые завесы, работающие во влажной среде, например автомойки, комплектуются элекродвигателями специального исполнения, со степенью защиты IP54, и, в случае электроподогрева, ТЭН'ами из нержавеющей стали. Поставка ТЗК осуществляется в разобранном виде:

- силовой блок

- раздаточный короб

- дополнительные элементы и аксессуары.

Основные технические характеристики

Обозначение

Максимальная производительность по воздуху, м3 /час

Тепловая мощность, кВт

Теплоноситель

Максимальная скорость струи, м/с

ТЗК - 1,6

450

2...4

Эл/вода

8...4

ТЗК - 2

1400

12...16

Эл/вода

9...5

ТЗК - 2,5

2500

10...15

Эл/вода

11,5...9

ТЗК - 3,15

4400

15...25

Эл/вода

12...10

ТЗК - 4

6700

25...50

Эл/вода/пар

15...10

ТЗК - 5

9500

46...60

Эл/вода/пар

15...10,5

ТЗК - 6,3

22000

60...140

Эл/вода/пар

16...12,5

В таблице указана фактическая производительность по воздуху силового блока с учетом потерь в силовом блоке и раздаточном коробе.

При компоновке одного силового блока одновременно с несколькими раздаточными коробами подача воздуха может осуществляться:

- одновременно в несколько коробов, при этом производительность силового блока, указанная в таблице, уменьшается в два раза;

- последовательно в каждый из коробов, при этом производительность силового блока соответствует указанной в таблице

Обозначение

Размеры, мм

Н

С

Lmax

L1

I

Электро

Вода/пар

ТЗК - 1,6

440

334

880

930

500...1000

121...156

ТЗК 2 - 2

490

390

890

860

1000...2000

121...156

ТЗК 2,5 - 4

530

470

990

1000

1000...1500

121...156

ТЗК 3,15 - 4

720

560

1080

1120

1500...2500

121...156

ТЗК - 4 - 4

800

668

1100

1080

2000...3000

121...156

ТЗК - 5 - 4

1050

820

1330

1730

2500...4200

121...156

ТЗК - 6,3 - 4

1250

1012

1530

1930

3600...4500

121...156

ТЗК - 6,3 - 6

1250

1012

1530

1930

4500...6000

121...156

Компоновочные варианты исполнения воздушнотепловых завес

Тепловые завесы ТЗК выпускаются с различной компоновкой силового блока и раздаточного короба.

Рекомендуемое расположение завес – с вертикальным расположением раздаточного короба. Завесы с горизонтальным расположением короба над воротами необходимо устанавливать в исключительных случаях, так как при подаче воздуха сверху существенно больше вероятность выноса теплого воздуха из помещения, чем при боковой одно или двусторонней подаче.

Стандартно воздушно-тепловые завесы ТЗК выпускаются с раздаточным коробом, обеспечивающим выход потока из щелей параллельно плоскости ворот. При этом, в случае прорыва холодного воздуха в помещение, большая часть воздуха, подогреваемого в завесе, возвращается в помещение.

Вариант исполнения воздушно-тепловой завесы определяется наличием свободного места в зоне ворот и типом ворот. Практически, вентиляторно тепловой блок с водяным или электрическим теплообменником может быть установлен в любом положении и соединен с раздаточным коробом соответствующим переходником.

При установке завес в помещении, имеющем небольшую высоту потолка, силовой блок может быть соединен с коробом поворотным коленом завесы угловые.

Особо компактные завесы

При отсутствии свободного места над воротами, используются завесы угловые, особо компактные. В ряде случаев предпочтительней использовать завесы с одним силовым блоком, работающим на два раздаточных короба. Если рядом стоящие ворота открываются поочередно, то в межворотных проемах устанавливаются завесы с одним силовым блоком, рассчитанным для работы с выходом воздуха на одну из сторон или же особо компактный. В коробах используются воздушные клапаны с электроприводом, установленные в закрытое по ложение при закрытых воротах. При открывании одной из створок ворот, автоматически открывается соответствующий воздушный клапан и включается подача воздуха.

В случае отсутствия свободного места используются особо компактные завесы с вертикальным коробом или с горизонтальным. Воздушно-тепловые завесы с паровым теплообменником имеют значительно меньше вариантов компоновок в силу определенной ориентации калорифера и не могут иметь вертикального расположения силового блока.

При выборе варианта необходимо иметь в виду, что для нормальной работы перед вентилятором должно быть свободное пространство не менее диаметра колеса.

Крепление воздушно-тепловых завес ТЗК

Силовой блок и раздаточный короб крепятся независимо друг от друга. Силовой блок для всех типоразмеров изготавливается на единой раме. Установка раздаточного короба не требует специальных фундаментов, крепление осуществляется к несущим конструкциям.

В случае необходимости, силовой блок может быть установлен отдельно от раздаточного короба и соединен с ним воздуховодом. Рекомендуем крепление завес к несущим конструкциям проводить через виброизолирующие прокладки толщиной 10-20 мм.

Системы автоматического управления воздушно-тепловыми завесами

Воздушно-тепловые завесы с электро- и водяным (паровым) подогревом комплектуются необходимой автоматикой для включения/выключения при открывании/закрывании ворот. Завеса комплектуется термостатом для отключения завесы при достижении заданной температуры в зоне ворот после их закрытия.

Система управления завесы с электрокалорифером входит в комплект поставки воздушно-тепловой завесы.

В конструкции завес с водяным (паровым) обогревом предусмотрена возможность работы завесы в качестве воздушного отопительного агрегата.

При использовании паровых теплообменников в тепловых завесах, на входе в теплообменник должен быть установлен электромагнитный клапан для отключения подачи пара при неработающей завесе. Клапан в комплект поставки системы автоматики не входит. В ряде случаев за вентилятором устанавливается воздушный перепускной клапан с электроприводом.

Циклон УЦ-38

Циклон типа УЦ-38.

Циклоны УЦ-38 применяются в системах пневмотранспорта древесных отходов для очистки воздуха, содержащего помимо стружки и опилок шлифовальную пыль. Циклоны обеспечивают эффективную очистку запыленного воздуха. Циклоны устанавливаются как на нагнетательной, так и на всасывающей стороне вентилятора. При установке на всасывающей стороне вместо зонта следует устанавливать улитку. Производительность данных циклонов от 2200 до 14400мЗ/ч.

Габаритные и присоединительные размеры циклона УЦ-38:

циклона

Диаметр циклона D, мм

Площадь сечения входного патрубка, м2

Скорость воздуха в сечении входного патрубка, м/с

Пропускная способность, м3

Объем

конуса, м3

Масса кг

9

900

0,0506

12-16

10

10

10

10

1000

0,0625

12-16

11

11

11

11

1100

0,0755

12-16

12

12

12

12

1200

0,009

12-16

13

13

13

13

1300

0,106

12-16

14

14

14

14

1400

0,1225

12-16

15

15

15

15

1500

0,140

12-16

16

16

16

16

1600

0,160

12-16

18

18

18

18

1800

0,2025

12-16

20

20

20

20

2000

0,250

12-16

18

18

18

№ циклона

D

d

d1

А

С1

С2

Н

Н1

h

Ы

Н2

9

900

340

190

229

562.5

550

3400

2500

1090

700

450

10

1000

380

210

254

625,0

600

3800

2800

1175

800

500

11

1100

420

230

279

687,5

650

4220

3100

1260

900

550

12

1200

460

250

304

750,0

700

4550

3350

1300

950

600

13

1300

490

270

329

812,5

750

4980

3650

1390

1050

650

14

1400

530

290

354

875,0

800

5300

3900

1425

1100

700

15

1500

570

310

379

937,5

850

5720

4200

1510

1200

750

16

1600

610

330

404

1000

900

6150

4500

1600

1300

800

18

1800

680

370

454

1125

950

6800

5050

1725

1450

900

20

2000

760

420

504

1250

1050

7600

5600

1850

1600

1000


Циклон Ц

Циклон типа Ц (Гидродревпрома).

Циклоны типа Ц предназначены для механического улавливания древесных отходов. Циклоны устанавливаются только на нагнетание. Коэффициент очистки воздуха достигает 98 - 99 %. Производительность от 500 до 23000 мЗ/ч. Циклоны комплектуются бункером.

1. конус

2. сепаратор

3. корпус

4. входной патрубок

5. крышка корпуса

6. косынка

7. зонт

Обозначение

Площадь сечения

входного патрубка, м2

Производительность

циклона, м3

Обозначение

Площадь сечения

входного патрубка, м2

Производительность

циклона, м3

Ц-250

0,008

500-700

Ц-870

0,095

5450-6850

Ц-300

0,012

900-1000

Ц-950

0,115

6500-9500

Ц-375

0,018

1000-1500

Ц- 1050

0,138

7950-9950

Ц-450

0,026

1500-2200

Ц-1150

0,155

9500-14000

Ц-550

0,038

2200-3200

Ц-1235

0,190

11000-13000

Ц-600

0,045

2600-3250

Ц-1320

0,218

12500-13700

Ц-675

0,055

3200-4500

Ц- 1400

0,249

14000-20000

Ц-730

0,067

3850-4800

Ц- 1500

0,277

15000-23000

Ц-800

0,080

4500-6600

Ц- 1600

0,320

18400-23000

Габаритные и присоединительные размеры

Обозначение

Dвн

D1

D2

d1

dd

H

H1

hh

h1

h2

h3

I

A

В

Масса, кг.

Ц-250

250

150

270

105

100

1150

600

150

300

75

45

190

340

130

18,2

Ц-300

300

185

340

125

110

1380

700

185

370

90

55

225

390

165

26,3

Ц-375

375

225

410

150

135

1720

900

225

450

110

70

300

470

185

36,0

Ц-450

450

270

490

170

160

2035

1050

270

540

135

80

340

550

225

53,8

Ц-550

500

330

600

205

200

2505

1300

330

660

165

100

450

650

270

71,0

Ц-600

600

355

655

215

220

2755

1440

360

720

180

110

450

730

300

80,0

Ц-675

675

400

720

320

250

3053

1600

400

800

200

120

570

810

325

106,5

Ц-730

730

440

795

245

270

3345

1750

440

880

220

130

550

865

365

103,4

Ц-800

800

480

870

260

300

3650

1900

480

960

240

145

600

970

400

165,6

Ц-870

870

520

950

285

320

3980

2080

520

1040

260

155

650

1040

485

184,5

Ц-950

950

575

1030

310

350

4335

2250

575

1150

285

170

750

1080

490

207,5

Ц- 1050

1050

630

1145

350

390

4815

2520

630

1260

315

190

790

1283

525

247,0

Ц- 1235

1235

740

1345

420

460

5635

2960

740

1480

370

220

930

1406

617

333,0

Ц- 1320

1320

790

1440

450

490

6045

3170

790

1580

395

240

990

1508

660

462,5

Ц- 1400

1400

840

1500

480

500

6395

3350

840

1680

420

250

1050

1550

700

460,0

Ц- 1500

1500

900

1620

500

550

6865

3600

900

1800

450

270

1140

1650

750

516,0

Ц- 1600

1600

960

1750

590

520

7335

3840

960

1920

980

290

1200

1740

800

570,0

Циклон ЦН-11

Циклон ЦН-11.

Циклоны ЦН-11 предназначены для очистки воздуха от сухой, неслипающейся, неволокнистой пыли, образующейся в дробильных и помольных установках, при транспортировании сыпучих материалов, а также летучей золы. Потерю давления в этих циклонах рекомендуется принимать в пределах от 700 до 1200 Па от 70 до 120 кгс/м2. Коэффициент гидравлического сопротивления циклонов, отнесенный к средней условной скорости воздуха, в площади поперечного сечения корпуса циклона составляет для одиночного циклона 250, а для групповой их установки 300. Циклоны могут иметь выход воздуха вверх через выхлопную трубу или горизонтально через улитку.

1. опорный фланец

2. конусная часть корпуса

3. выхлопная труба

4. винтообразная крышка

5. выходной патрубок

6. входной патрубок

7. цилиндрическая часть корпуса.

Обозначение

D

Б

Б1

В

Г

h

h1

h2

d

d1

Площадь поперечного сечения, м2

Масса, кг

Ц - 11 -400

400

240

200

192

104

1862

932

800

240

120

0,126

66,0

Ц - 11 -500

500

300

250

240

130

2300

1040

1000

300

150

0,196

88,0

Ц - 11 -630

600

378

315

302

164

2870

1310

1260

378

190

0,312

247,0

Ц - 11 -800

800

480

400

384

208

3615

1665

1600

480

240

0,503

391,0

Циклон ЦН-15

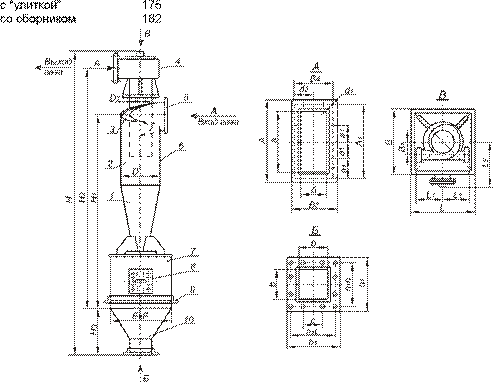

Циклон ЦН-15.

Циклоны типа ЦН-15 предназначены для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. Применение циклонов типа ЦН-15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов. В зависимости от производительности по газу и условий применения циклоны изготавливаются одиночного исполнения (внутренний диаметр от 200 до 2000мм) или группового исполнения из двух, четырех, шести и восьми циклонов одинакового внутреннего диаметра (от 300 до 900мм).

Циклоны группового исполнения изготавливаются с "левым" и "правым" вращением газового потока, одиночные - только с "правым" вращением. В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде "улитки" или в виде сборника, а одиночные только с "улиткой". Бункеры циклонов - пирамидальной формы. При работе циклонов должна быть обеспечена непрерывная выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона. В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

В зависимости от температуры окружающей средь циклоны изготавливают из углеродистой стали (при температуре до -40°С) или низколегированной стали (при температуре ниже -40°С).

Условное обозначение:

Ц - циклон

Н - конструкции НИИОгаза

цифра 15 - угол наклона входного патрубка относительно горизонтали (град.) цифры после тире: первая - внутренний диаметр цилиндрической части циклона (мм)

вторая (после знака умножения) - количество в группе

У - с камерой очищенного газа в виде "улитки" С - с камерой очищенного газа в виде сборника П - пирамидальная форма бункера.

Основные параметры:

Массовая концентрация пыли в очищаемом газе, г/м2 для слабослипающихся пылей, не более 1000 для среднеслипающихся пылей 250

Температура очищаемого газа, °С, не более 400 Давление (разряжение), кПа (кгс/м2), не более 5(500)

Коэффициент гидравлического сопротивления циклонов:

для одиночного исполнения 147 для группового исполнения:


Циклон ЦН-15

Типоразмер циклона

Площадь сечения цилиндрической

части корпуса

(группы корпусов), м2

Производительность м3

Рабочий объем бункера, м3

при V = 2,5 м/с

при V = 4 м/с

ЦН-15-200x1 УП

0,032

283

452

0,04

ЦН-15-300х1УП

0,070

630

1000

0,08

ЦН-15-400x1 УП

0,125

1110

1800

0,13

ЦН-15-500x1 УП

0,196

1800

2800

0,32

ЦН-15-600x1 УП

0,282

2500

4100

0,43

ЦН-15-700х1УП

0,384

3500

5500

0,58

ЦН-15-800x1 УП

0,502

4500

7200

1,03

ЦН-15-900х1УП

0,635

5700

9200

1,65

ЦН-15-1000х1УП

0,785

7100

11300

2,50

ЦН-15-1200х1УП

1,130

10200

16200

3,73

ЦН-15-1400х1УП

1,538

13900

22200

6,44

ЦН-15-1600х1УП

2,000

18000

28800

8,20

ЦН-15-1800х1УП

2,500

22500

36000

13,4

ЦН-15-2000Х1УП

3,000

27000

43200

16,0

Габаритные размеры

Типоразмер циклона

А

А1

В3

В4

а1

Ь2

d

a x b

b

b1

n x c

d1

n1

n2

ЦН-15-200x1 УП

190

166

113

86

42

43

13

132x52

100

206

2x83

10

-

-

ЦН-15-300х1УП

256

232

140

112

58

56

13

198x78

150

256

3x72

10

-

-

ЦН-15-400x1 УП

322

298

166

138

75

69

13

264x104

200

306

3x88

10

-

-

ЦН-15-500x1 УП

390

366

193

166

92

83

13

330x130

200

306

3x88

10

-

-

ЦН-15-600x1 УП

498

453

258

213

113

107

13

396x156

200

308

3x90

18

-

-

ЦН-15-700х1УП

564

519

284

239

130

119

13

462x182

200

308

3x90

18

-

-

ЦН-15-800x1 УП

630

585

310

265

146

132

13

528x208

200

308

3x90

18

-

-

ЦН-15-900х1УП

696

651

336

291

163

145

13

594x234

300

436

4x90

18

-

-

ЦН-15-1000х1УП

764

719

364

319

180

159

13

660x260

300

436

4x90

18

-

-

ЦН-15-1200х1УП

914

861

431

381

215

190

13

792x312

300

436

4x95

22

-

-

ЦН-15-1400х1УП

1046

993

483

433

248

216

13

924x364

300

436

4x95

22

-

-

ЦН-15-1600х1УП

1178

1125

535

485

281

242

13

1056x416

300

436

4x95

22

-

-

ЦН-15-1800х1УП

1314

1261

590

541

315

270

13

1188x468

360

498

4x110

22

-

-

ЦН-15-2000х1УП

1446

1393

642

593

348

296

13

1320x520

500

638

4x145

22

_

_

Габаритные размеры

Типоразмер циклона

L

L1

L2

L3

В

В1

В2

H

Н1

Н2

Н3

D

D1

E x F

Vp

М,кг

ЦН-15-200x1 УП

436

120

305

-

436

74

-

1876

1106

1391

360

200

120

330x330

0,04

55

ЦН-15-300х1УП

606

180

390

-

606

111

-

2508

1505

1870

480

300

180

500x500

0,08

95

ЦН-15-400x1 УП

706

240

440

-

706

148

-

3080

1914

2359

530

400

240

600x600

0,13

145

ЦН-15-500x1 УП

906

300

540

-

906

185

-

3942

2463

2988

730

500

300

800x800

0,32

215

ЦН-15-600x1 УП

1034

360

591

-

1034

222

-

4544

2926

3532

750

600

360

900x900

0,43

400

ЦН-15-700х1УП

1134

420

641

-

1134

259

-

5206

3396

4081

830

700

420

1000x1000

0,58

520

ЦН-15-800x1 УП

1334

480

741

-

1334

296

-

6028

3924

4690

1010

800

480

1200x1200

1,03

700

ЦН-15-900х1УП

1536

540

866

-

1536

333

-

6742

4436

5281

1100

900

540

1400x1400

1,65

790

ЦН-15-1000х1УП

1736

600

966

-

1736

370

-

7574

4954

5880

1300

1000

600

1600x1600

2,50

1280

ЦН-15-1200х1УП

2010

720

1066

-

2010

444

-

8816

6056

7144

1210

1200

720

1800x1800

3,73

2180

ЦН-15-1400х1УП

2410

840

1266

-

2410

518

-

10319

7055

8302

1490

1400

840

2200x2200

6,44

3030

ЦН-15-1600х1УП

2610

960

1366

-

2610

592

-

11614

7983

9390

1630

1600

960

2400x2400

8,20

3720

ЦН-15-1800х1УП

3012

1080

1567

-

3012

666

-

13204

9095

10663

1880

1800

1080

2800x2800

13,4

5820

ЦН-15-2000Х1УП

3212

1200

1667

-

3212

740

-

14298

9913

11641

1930

2000

1200

3000x3000

16,0

6870

Циклон ЦОК

Циклон с обратным конусом ЦОК.

Циклоны ЦОК предназначены для средней очистки воздуха от сухой, неслипающейся, неволокнистой пыли. Циклоны рекомендуется применять для очистки воздyxa от абразивных пылей. Допускается применение этих циклонов для очистки воздуха от слипающихся пылей типа сажи и талька. Нижняя часть циклона в отличие от других типов, выполнена в виде расширяющегося к низу корпуса. В нижней части циклона расположен внутренний конус, угол раскрытия которого зависит от характера пыли: для сухой пыли -45°, а для сажи и талька -60°. Циклоны рекомендуется устанавливать перед вентилятором на всасывающей стороне. Циклон может иметь бункер для пыли или выдвижной пылесборник (ящик).

Обозначение

Внутренний диаметр циклона, мм

Пропускная способность циклона, м3 /ч при скорости воздуха во входном патрубке, м/с

Масса, кг

14

15

16

с бункером

с пылесборником

Ц0К 1

100

130

140

150

17,46

20,6

ЦОК 2

150

290

302

314

30,55

35,4

ЦОК 3

200

525

563

600

45,7

54,2

ЦОК 4

250

880

900

920

64,8

73,0

ЦОК 5

300

1170

1250

1330

124,6

97,0

ЦОК 6

370

1790

1395

2000

169,4

136,0

ЦОК 7

455

2620

2810

3000

231,0

192,0

ЦОК 8

525

3500

3750

4000

438,7

244,3

ЦОК 9

585

4375

4687

5000

528,5

296,0

ЦОК 10

645

5250

5625

6000

588,7

352,0

ЦОК 11

695

6130

6565

7000

654,0

401,6

Габаритные и присоединительные размеры циклона с бункером

Обозначение

D

D1

D2

D3

А

Б

Б1

Н

Н1

h

h1

Н2

ЦОК1

100

140

165

50

268

130

200

520

750

200

300

50

ЦОК 2

150

210

247

75

368

195

300

780

875

300

450

75

ЦОКЗ

200

280

330

100

468

260

400

1040

1000

400

600

100

ЦОК 4

250

350

412

125

568

325

500

1300

1125

500

750

125

ЦОК 5

300

420

495

150

730

390

600

1560

1250

600

900

150

ЦОК 6

370

518

610

185

870

481

740

1924

1425

740

1110

185

ЦОК 7

455

637

750

228

1040

592

910

2366

1638

910

1365

228

ЦОК 8

525

835

866

263

1254

683

1050

2730

1813

1050

1575

263

ЦОК 9

585

819

965

293

1374

761

1170

3042

1963

1170

1755

293

ЦОК 10

645

903

1064

323

1494

839

1290

3354

2113

1290

1935

323

ЦОК 11

695

973

1146

348

1594

904

1390

3614

2238

1390

2085

348

65

Циклон ЦОК

Габаритные и присоединительные размеры циклона с обратным конусом и выдвижным пылесборником.

Обозначение

D

D1

D2

D3

D4

А

Б

Н

h

h1

ЦОК1

100

140

165

50

10,0

250

130

1020

200

300

ЦОК 2

150

210

247

75

15,0

375

195

1280

300

450

ЦОКЗ

200

280

330

100

20,0

500

260

1540

400

600

ЦОК 4

250

350

412

125

25,0

625

325

1800

500

750

ЦОК 5

300

420

495

150

30,0

750

390

2060

600

900

ЦОК 6

370

518

610

185

37,0

925

481

2424

740

1110

ЦОК 7

455

637

750

228

45,5

1137,5

591,5

2866

910

1365

ЦОК 8

525

835

866

263

52,5

1312,5

682,5

3230

1050

1575

ЦОК 9

585

819

965

293

58,5

1462,5

760,5

3542

1170

1755

ЦОК 10

645

903

1064

323

64,5

1612,5

838,5

3845

1290

1935

ЦОК 11

695

973

1146

348

69,5

1737,5

903,5

4114

1390

2085

66


Промыватель СИОТ

Скоростные промыватели СИОТ.

Скоростные промыватели СИОТ применяют для очистки воздуха от смачиваемой пыли различных видов, за исключением цементирующейся и волокнистой. Частицы пыли улавливаются путем осаждения их на смоченные стенки промывателя под действием центробежных сил, а также промывкой воздуха водой, распыляемой воздушным потоком. Вода стекает со стенок промывателя и поступает на винтовое коническое днище. В сливной патрубок поступает лишь самая тяжелая загрязненная часть вращающейся воды (пульпа), а остальная ее часть продолжает циркулировать в аппарате. Затвором на сливном патрубке служит плоская наклонная мигалка.

Большая часть воды через форсунки подается в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса. Остальная часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Сопла для подачи воды выполняют из коррозионностойкой стали Раскручиватель (улитка) на выходе воздуха преобразует винтовое движение выходящего воздуха в прямолинейное. В крышке раскручивателя имеются два смотровых отверстия, закрытых крышками с резино-вым уплотнением.

Гидравлическое сопротивление циклонов промывателей СИОТ зависит от скорости воздуха во входное патрубке:

Скорость воздуха, м/с

14

15

16

17

18

19

20

Сопротивление, Па

810

920

1030

1140

1250

1360

1470

1 - раскручиватель: 2 - корпус конический: 3 - корпус цилиндрический: 4 - водоподводящий трубопровод: 5 — дозатор

№ промывателя

D

D1

А

А1

А2

Б

Б1

Б2

Нс

Н1

D0

В0

Г0

Масса, кг

5

1344

1545

1590

448

366

1855

1125

752

3170

1900

560

618

504

755

6

1596

1795

1800

532

435

2190

1335

850

3660

2255

665

734

600

1070

7

1896

2095

2085

632

517

2590

1585

947

4250

2674

790

870

711

1440

8

2256

2515

2500

752

617

3160

1885

1200

4970

3161

940

1036

846

2300

9

2688

2945

2900

896

734

3740

2245

1347

5820

3758

1120

1234

1008

3150

10

3192

3450

3320

1064

872

4145

2665

1655

6820

4465

1330

1465

1197

4500

11

3792

3905

3800

1264

1036

5260

3165

1945

8000

5033

1580

1741

1422

5950

12

4512

4625

4520

1504

1231

6220

3765

2147

9430

6309

1880

2072

1692

8700

13

5400

5565

5420

1800

1475

7450

4495

2739

11170

7526

2240

2480

2000

14030

Показатели

№ скоростного промывателя СИОТ

5

6

7

8

9

10

11

12

13

Диаметр входного патрубка, мм

560

665

790

940

1120

1330

1590

1880

2240

Пропускная способность, тыс.м3 /ч, при входной скорости, м/с

14

12,5

17,5

25,0

35,0

50,0

70,0

100,0

140,0

200,0

20

17,5

25,0

35,0

50,0

70,0

100,0

140,0

200,0

280,0

Максимальный расход воды, м3

2,0

2,8

3,9

5,5

7,7

11,0

15,5

22,0

31,0

Расчетная нагрузка на строительные конструкции, т

2,5

4,0

5,5

9,0

14,0

22,0

32,0

53,0

95,0

67

Фильтры

Фильтры воздушные ячейковые ФяУБ.

Фильтры воздушные ячейковые предназначены для эффективной очистки атмосферного воздуха в системах вентиляции и кондиционирования воздуха помещений различного назначения (административных, общественных, бытовых и промышленных зданий), а также для многоступенчатой очистки воздуха в чистых производственных помещениях в медицине, фармации, микробиологии, микроэлектронике и других отраслях промышленности.

Площадь рабочего сечения

Номинальная пропускная способность

Начальное сопротивление

Пылеемкость

Эффективность

Масса, кг

0,22

1540

40

550

80

2,8

68

Вставка гибкая

Вставки гибкие типа "Н" и "В" к радиальным вентиляторам. Сирии 5ЯП4-М.

Гибкие вставки к радиальным вентиляторам предназначены для предотвращения передачи вибраций от вентилятора к воздуховодам, а также для снижения уровня шума. Гибкая вставка состоит из двух оцинкованных фланцев с отверстиями, которые соединены между собой лентой для гибких вставок. Гибкие вставки применяются при перемещении воздуха не содержащего агрессивных примесей. Вставь можно применять при температуре окружающей воздуха от - 50°С до + 50°С.

Таблица сравнения гибких вставок по типовой серии, выпускаемых ООО "НЗВЗ"

№ вентилятора

Гибкая вставка на входе вентилятора тип "В"

Гибкая вставка на нагнетании выходе вентилятора

"В"

Обозначение по типовой серии

"Н"

Обозначение по типовой серии

2,5

В- 2,50

В.00.00-03

Н- 2,50

Н.00.00-03

3,15

В- 3,15

В.00.00-05

Н- 3,15

Н.00.00-07

4

В- 4,00

В.00.00-08

Н- 4,00

Н.00.00-08

5

В- 5,00

В.00.00-09

Н- 5,00

Н.00.00-11

6,3

В- 6,30

В.00.00-12

Н- 6,30

Н.00.00-15

8

В- 8,00

В.00.00-14

Н- 8,00

Н.00.00-17

10

В-10,00

В.00.00-15

Н-10,00

Н.00.00-19

12,5

В-12,50

В.00.00-16

Н-12,50

Н.00.00-21

16

В-16,00

В.00.00-17

Н-16,00

Н.00.00-22

20

В-20,00

В.00.00-19

Н-20,00

Н.00.00-23


Элементы систем вентиляции

Панели равномерного всасывания: 1П6, 1П9.

Панели равномерного всасывания предназначены для удаления вредных выделений при сварке мелких изделий как на стационарных рабочих местах и при сварке крупных изделий так и не на стационарных рабочих местах.

Обозначение

А

В

D

Н

Масса, кг

1П6

645

600

280

1000

24,2

1П6

645

600

280

1000

24,2

Технические характеристики

Обозначение

Скорость воздуха в живом сечении, м/

сек

Живое сечение, мм

Ширина и высота, мм

2,0

3,0

4,0

5,0

6,0

Расход воздуха, м3 /час

1П6

620 930

1200 1550

1860

0,11

600 х 645

1П9

935

1400

1870

2340

2810

0,13

900 х 645

70

Калорифер КСк

Калорифер КСк.

КСк (КПСк) 3-6-02 ХЛЗБ; КСк (КПСк) 3-12-02 ХЛЗБ;КСк (КПСк) 4-6-02 ХЛЗБ; КСк (КПСк) 4-12-02 ХЛЗБ;

Назначение изделия: калорифер водяной (паровой) с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов предназ-начен для нагрева воздуха с предельно-допустимым сдержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волок-нистых материалов в системе вентиляции, воздушного оопления и кондиционирования воздуха. Калорифер предназначен для эксплуатации в районах с умеренным климатом, категории размещения 3 по ГОСТ 15150-69. Температура теплоносителя (сухой насыщенный или перегретый пар) не более 180 °С и давлением не более 1,2 Па.

Устройство и принцип работы: калорифер состоит из теплоотдающих элементов, трубных решеток, крышек и съемных боковых щитков. Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 11x15 по боковым сторонам трубных решеток и съемных щитков. Присоединительные размеры всех калориферов с единым шагом 125 мм дают возможность обеспечить сбор ку калориферов по высоте и длине и собрать калориферную установку производительностью по воздуху до 500 тыс.мЗ/час. Теплоотдающий элемент выполнен из стальной трубы 16x1,5мм и алюминиевого накатного оребрения с диаметром 39 мм. Шаг между ребрами З мм. В зависимости от числа ходов теплоносителя привариваются боковые крышки с перегородками.

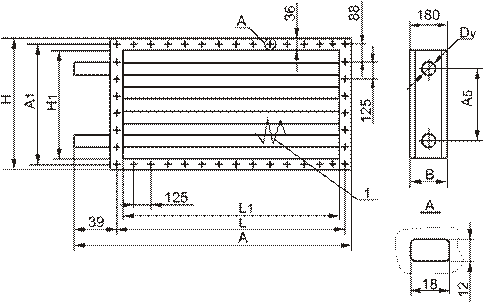

Обозначение

А ± 5

А1 ± 3

А2

L

L1

Н

Н1

Dy

Масса, кг.

КСК 3-6 02ХЛ3Б

578

551

430

650

530

575

503

32

34

КСК 3-7 02ХЛ3Б

703

551

430

775

655

575

503

32

40

КСК 3-8 02ХЛ3Б

828

551

430

900

780

575

503

32

45

КСК 3-9 02ХЛ3Б

953

551

430

1025

905

575

503

32

50

КСК 3-10 02ХЛ3Б

1203

551

430

1275

1355

575

503

32

61

КСК 3-11 02ХЛ3Б

1703

1050

912

1774

1655

1075

103

50

158

КСК 3-12 02ХЛ3Б

1703

1551

1392

1774

1655

1575

1503

50

233

КСК 4-6 02ХЛ3Б

578

551

430

650

530

575

503

32

41

КСК 4-6 02ХЛ3Б

703

551

430

775

655

575

503

32

48

КСК 4-6 02ХЛ3Б

828

551

430

900

780

575

503

32

55

КСК 4-6 02ХЛ3Б

953

551

430

1025

905

575

503

32

61

КСК 4-6 02ХЛ3Б

1203

551

430

1275

1155

575

503

32

61

КСК 4-6 02ХЛ3Б

1703

1050

912

1774

1655

1075

103

50

158

КСК 4-6 02ХЛ3Б

1703

1551

1392

1774

1655

1575

1503

50

233


Калорифер КСк

Технические характеристики водяного калорифера (КСк)

Обозначение

Производительность по воздуху, м3

Производительность по теплу, кВт±%

Площадь поверхности

теплообмена м2 ±1,5%

Площадь фронтального сечения для

прохода воздуха м2 ±1,5%

Число рядов труб

Число ходов теплоносителя

КСк 3 - 6

2500

50,7

13,26

0,267

3

6

КСк 4 - 6

2500

59,1

17,42

0,267

4

6

КСк 3 - 7

3150

65,4

16,34

0,329

3

6

КСк 4 - 7

3150

76,1

21,47

0,329

4

6

КСк 3 - 8

4000

83,2

19,42

0,329

3

6

КСк 4 - 8

4000

97,0

25,52

0,329

4

6

КСк 3 - 9

5000

103,5

22,50

0,455

3

6

КСк 4 - 9

5000

120,9

29,57

0,455

4

6

КСк3-10

6300

135,6

28,66

0,581

3

6

КСк4-10

6300

157,6

37,66

0,581

4

6

КСк 3-11

16000

360,0

83,12

1,660

3

4

КСк 4-11

16000

417,7

110,05

1,660

4

4

КСк3-12

25000

556,7

125,27

2,488

3

4

КСк4-12

25000

648,4

166,25

2,488

4

4

– температура воздуха на входе - 200°С

– массовая скорость воздуха в набегающем потоке 3,6 кг/м2.с – температура воды на входе 150°С

Технические характеристики парового калорифера (КП-Ск)

Обозначение

Производительность по воздуху, м3

Производительность по теплу, кВт±%

Площадь поверхности

теплообмена м2 ±1,5%

Площадь фронтального сечения для

прохода воздуха м2 ±1,5%

Число рядов труб

Число ходов теплоносителя

КП - Ск 3 - 6

2500

59,6

13,26

0,267

3

КП - Ск 4 - 6

2500

68,1

17,42

0,267

4

КП - Ск 3 - 7

3150

73,6

16,34

0,329

3

КП - Ск 4 - 7

3150

84,7

21,47

0,329

4

КП - Ск 3 - 8

4000

90,0

19,42

0,329

3

КП - Ск 4 - 8

4000

104,5

25,52

0,329

4

КП - Ск 3 - 9

5000

107,9

22,50

0,455

3

КП - Ск 4 - 9

5000

126,5

29,57

0,455

4

КП-СкЗ-10

6300

134,9

28,66

0,581

3

КСк КП - Ск

6300

158,9

37,66

0,581

4

КП-СкЗ-11

16000

358,6

83,12

1,660

3

КП-Ск4-11

16000

424,2

110,05

1,660

4

КП-СкЗ-12

25000

522,3

125,27

2,488

3

КП-СК4-12

25000

656,4

166,25

2,488

4

– давление пара на входе не более 0,5 МПа

– температура воздуха на входе -20°С

– массовая скорость воздуха в набегающем потоке -3,6 кг/м2.с

Агрегат отопительный АО

Агрегат отопительный АО.

Предназначен для нагрева воздуха внутри производственных помещений в режиме рециркуляции. Устанавливается на площадку или подвешивается на кронштейны. Направление воздушного потока изменяется за счет поворота направляющих лопаток. По заказу отопительные агрегаты изготавливаются с теплоносителем — пар.

Наименование показателя

Агрегат отопительный

АО 2-4,0

АО 2-6,3

АО 2-10

АО 2-20

АО 2-25

Производительность по воздуху, м /ч.

4000

6300

10000

20000

25000

Производительность по теплу, кВт

50,7

83,2

133,6

253,8

349

Теплоноситель

Вода

Электродвигатель кВт/об/мин

0,75/3000

0,75/3000

1,1/1500

1,1/1500

1,1/1500

Род тока

Переменный трехфазный

Частота/напряжение

50/380

Масса, кг. не более

100

130

170

300

370

Габаритные размеры, мм

Длина

715

820

955

1152

1220

Ширина

775

1020

1020

1395

1695

Высота

615

615

906

1131

1370


Решетки вентиляционные

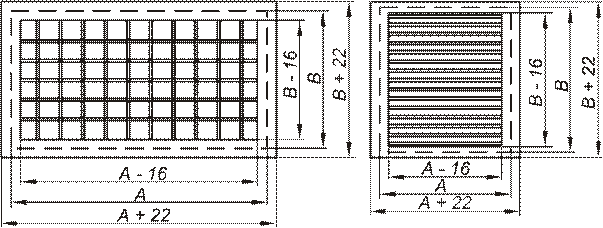

Решетки вентиляционные.

Предназначены для установки в системах вентиляции, воздушного отопления и кондиционирования воздуха в зданиях, помещениях и сооружениях различного назначения. Исполнение решеток учитывает повышенные требования к внешнему виду. Решетки выполняются из стали. Решетки снабжены индивидуально регулируемыми жалюзи что, обеспечивает возможность регулирования расхода приточного воздуха и изменения направления и скорости воздушного потока. Возможен выпуск решеток любых типоразмеров и цветов по специальному заказу. Базовый цвет - белый. Выпускается два типа вентиляционных решеток: решетки с вертикальными и горизонтальными жалюзи РП; решетки с вертикальными или горизонтальными жалюзи РВ. Пластины каплеобразной формы решеток настраиваются поштучно. Крепление осуществляется при помощи шурупов (видимое крепление) без монтажной рамы или с ней, или на зажиме-защелке (невидимое крепление) без монтажной рамы.

Величина живого сечения решеток, (см2 ).

В

100

150

200

250

300

350

400

450

500

550

600

А

РВ

100

62

94

140

172

218

250

296

328

374

406

452

РВ

150

94

140

211

257

327

374

445

472

562

608

679

РВ

200

140

211

316

386

491

562

677

737

842

913

1018

РВ

250

172

257

386

472

600

686

815

901

1030

1115

1244

РВ

300

218

327

491

600

764

874

1037

1147

1310

1419

1538

РВ

350

250

374

562

686

874

998

1186

1310

1498

1622

1810

РВ

400

296

445

667

815

1037

1186

1408

1556

1778

1927

2149

РВ

450

328

472

737

901

1147

1310

1556

1720

1966

2129

2375

РВ

500

374

562

842

1030

1310

1498

1778

1966

2246

2434

2714

РВ

550

406

608

913

1115

1419

1622

1927

2129

2434

2636

2941

РВ

600

452

679

1018

1244

1583

1810

2149

2375

2714

2941

3280

РП

100

52

78

117

143

181

207

246

272

311

337

376

РП

150

78

117

175

214

272

311

365

408

466

505

564

РП

200

117

175

262

321

408

467

554

612

700

758

846

РП

250

143

214

321

392

499

570

677

748

855

927

1034

РП

300

181

272

408

499

635

726

862

953

1089

1179

1315

РП

350

207

311

467

570

726

829

985

1089

1244

1348

1503

РП

400

246

365

554

677

862

985

1170

1293

1477

1600

1785

РП

450

272

408

612

748

953

1089

1293

1429

1633

1769

1973

РП

500

311

466

737

855

1089

1244

1477

1633

1866

2022

2255

РП

550

337

505

758

927

1179

1348

1600

1769

2022

2190

2443

РП

600

376

564

846

1034

1315

1503

1785

1973

2255

2443

2725

Решетки вентиляционные

Количество лопаток.

В

100

150

200

250

300

350

400

450

500

550

600

А

100

3

3

3

3

3

3

3

3

3

3

3

3

5

8

10

13

15

18

19

23

25

28

150

5

5

5

5

5

5

5

5

5

5

5

3

5

8

10

13

15

18

19

23

25

28

200

8

8

8

8

8

8

8

8

8

8

8

3

5

8

10

13

15

18

19

23

25

28

250

10

10

10

10

10

10

10

10

10

10

10

3

5

8

10

13

15

18

19

23

25

28

300

13

13

13

13

13

13

13

13

13

13

13

3

5

8

10

13

15

18

19

23

25

28

350

15

15

15

15

15

15

15

15

15

15

15

3

5

8

10

13

15

18

19

23

25

28

400

18

18

18

18

18

18

18

18

18

18

18

3

5

8

10

13

15

18

19

23

25

28

450

20

20

20

20

20

20

20

20

20

20

20

3

5

8

10

13

15

18

19

23

25

28

500

23

23

23

23

23

23

23

23

23

23

23

3

5

8

10

13

15

18

19

23

25

28

550

25

25

25

25

25

25

25

25

25

25

25

3

5

8

10

13

15

18

19

23

25

28

600

28

28

28

28

28

28

28

28

28

28

28

3

5

8

10

13

15

18

19

23

25

28

– первая строка - количество лопаток по стороне А (для РП) – вторая строка - количество лопаток по стороне В (для РП и РВ)

Вес решеток, (г).

В

100

150

200

250

300

350

400

450

500

550

600

А

РВ

100

458

569

678

878

948

1083

1206

1335

1458

1590

1716

РВ

150

565

678

914

990

1158

1286

1450

1576

1744

1873

2031

РВ

200

678

889

1011

1174

1345

1505

1677

1840

2014

2166

2344

РВ

250

854

962

1178

1336

1550

1708

1923

2084

2289

2423

2632

РВ

300

911

1106

1325

1517

1736

1931

2153

2307

2562

2748

2979

РВ

350

1038

1228

1489

1679

1942

2135

2388

2484

2838

3040

3293

РВ

400

1165

1402

1689

1929

2208

2347

2740

2971

3269

3498

3793

РВ

450

1293

1469

1863

2103

2426

2668

2993

2942

3565

3809

4144

РВ

500

1402

1677

2020

2284

2629

2895

3247

3511

3858

4134

4476

РВ

550

1532

1807

2183

2461

2839

3122

3498

3778

4165

4439

4816

РВ

600

1646

1844

2342

2644

3048

3347

3747

4049

4453

4753

5152

РП

100

499

633

787

940

1088

1243

1410

1565

1714

1872

2026

РП

150

633

805

1061

1177

1385

1533

1789

1959

2171

2349

2546

РП

200

787

1061

1247

1473

1708

1932

2224

2482

2678

2920

3164

РП

250

940

1177

1473

1710

1959

2240

2602

2851

3144

3396

3663

РП

300

1088

1385

1708

1959

2326

2684

3035

3334

3637

3974

4319

РП

350

1243

1533

1932

2240

2684

2935

3367

3717

4121

4455

4839

РП

400

1410

1789

2224

2602

3035

3367

3962

4351

4798

5195

5558

РП

450

1565

1959

2482

2851

3334

3717

4351

4776

5275

5695

6101

РП

500

1714

2171

2678

3144

3673

4121

4798

5275

5734

6303

6803

РП

550

1872

2349

2920

3396

3974

4455

5195

5695

6303

6793

7393

РП

600

2026

2546

3164

3663

4319

4839

5558

6101

6803

7393

8039


Решетки вентиляционные СТД 30х

Решетки вентиляционные СТД 301, СТД 302 по типу серии .494-10.

Габаритные размеры.

Обозначение

L

n

I

Площадь живого сечения, м2

Масса, кг

СТД 301

409

15

450

0,0336

2,5

СТД 302

580

18

540

0,038

2,9
