Реферат: Судовые гидравлические машины

Санкт - Петербургский Государственный Морской Технический Университет

Кафедра Силовых Энергетических Установок, Систем и Оборудования

Курсовой проект

Судовые гидравлические машины

Выполнил:

студент группы 2331

Мазилевский И.И.

Проверил:

Гришин Б. В.

Санкт – Петербург

2009

Содержание расчетно-пояснительной записки:

Введение3стр.

1 Расчет рабочего центробежного насоса с цилиндрическими лопастями по струйной

теории3стр.

1.1 Исходные данные3 стр.

1.2 Определение параметров рабочего колеса3 стр.

1.3 Расчет основных размеров входа рабочего колеса4 стр.

1.4 Расчет основных размеров выхода рабочего колеса6 стр.

1.5 Расчёт и построение меридианного сечения колеса 8 стр.

1.6 Расчёт и построение цилиндрической лопасти рабочего колеса в плане 9 стр.

1.7 Проверочный расчёт на кавитацию12 стр.


Введение

Центробежные насосы составляют весьма обширный класс насосов. Перекачивание жидкости или создание давления производится в центробежных насосах вращением одного или нескольких рабочих колес. Большое число разнообразных типов центробежных насосов, изготовляемых для различных целей, может быть сведено к небольшому числу основных их типов, разница в конструктивной разработке которых продиктована в основном особенностями использования насосов. В результате воздействия рабочего колеса жидкость выходит из него с более высоким давлением и большей скоростью, чем при входе. Выходная скорость преобразуется в корпусе центробежного насоса в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в спиральном отводе или направляющем аппарате. Несмотря на то, что жидкость поступает из колеса в канал спирального отвода с постепенно возрастающими сечениями, преобразование скоростного напора в пьезометрический осуществляется главным образом в коническом напорном патрубке . Если жидкость из колеса попадает в каналы направляющего аппарата , то большая часть указанного преобразования происходит в этих каналах. Направляющий аппарат был введен в конструкцию насосов на основании опыта работы гидравлических турбин, где наличие направляющего аппарата является обязательным. Насосы ранних конструкций с направляющим аппаратом назывались турбонасосами.

Наиболее распространенным типом центробежных насосов являются одноступенчатые центробежные насосы с горизонтальным расположением вала и рабочим колесом одностороннего входа.


1 Расчет рабочего центробежного насоса с цилиндрическими лопастями по струйной теории

1.1 Исходные данные

Подача……………………………………………………….….Q=0,03/0,06 м/сек

Напор……………………………………………………….…...H=650/1300 Дж/кг

Давление в воздухоудалителе…………………………….…...Р=1*10Па

Высота всасывания………………………..……………….…...hвс =-3 м

Температура жидкости…………………………………………t=15 o C

Сопротивление приёмного трубопровода………………...….= 5 Дж/кг

1.2 Определение параметров рабочего колеса

В многоступенчатом насосе параметры колеса определяются так:

Подача колеса: Q=Q, где Q=0,03м/сек

Напор колеса: H*i=H , где H=650 Дж/кг, i=1

Все колеса насоса закрепляются на одном валу и вращаются с одинаковой частотой. Максимальная величина частоты вращения ограничивается возможностью появления в насосе кавитации. Величина максимальной частоты вращения определяется следующим образом:

H

)

g=9.81м/с- ускорение силы тяжести.

P=1*100000 Па- давление на входе.

Р=1703 Па-давление парообразования при данной температуре.

р=998,957 кг/м-плотность воды.

А=1,05….1,3-коэффициент запаса. Примем 1,134

h=5 Дж/кг- гидравлические потери в приемном водопроводе.

Подставим значения в уравнение для а затем в H:

=1/1,2*((100000-1703)/ 998,957-9,81*(-3)-5)=108,354Дж/кг

H=1/9.81*((105 -1703)/ 998,957-1,134*108,354-5)) = -3,000м

Принимая величину кавитационного коэффициента быстроходности С=800,находим максимальную частоту вращения:

=800*(108,354)/31,15*0,03=4979,707об/мин.

Принимаем n=2930 об/мин

Чтобы найти воспользуемся формулой:

, где

- коэффициент быстроходности для напорнопажарного насоса (50….100)

==2930*0,03*20,25/650=79,830

Расчетная подача колеса определяется по уравнению:

==0,03/0,915=0,032 м/сек

Примечание: Значение объемного к.п.д. ,учитывающего протечку жидкости через переднее уплотнение колеса:

=0,965

Тогда объемный к.п.д.:

=-(0,03…0,05)= 0,965 -0,05=0,915.

Теоретический напор колеса определяется по уравнению:

Величину гидравлического к.п.д. можно оценить по формуле А.А.Ломакина:

=0,864;

Примечание: Приведенный диаметр входа в колесо определяется уравнением подобия:

=85,007мм

=3,6…6,5-выюбирается в зависимости от кавитационных качеств колеса; выберем :

=3,8.

Таким образом:

=650/0,864=752,299Дж/кг

Механический к.п.д. определяется по уравнению:

-К.П.Д., учитывающий потери энергии на трение наружной поверхности колеса о жидкость(дисковое трение), определяется по уравнению:

=1/(1+820/)=0,8860;

-К.П.Д., коэффициент, учитывающий потери энергии на трении в подшибниках и сальниках насоса, лежит в пределах =0,95…..0,98. Выберем =0,96

=0,96*0,8860=0,8506;

К.П.Д. насоса определяется через его составляющие:

Мощность потребляемая насосом:

=28981Вт

=31879,101Вт

Электромотор: N= 30 кВт n=2930 модель: А02-72-2M, тогда

==2930*0,03=79,830

1.3 Расчет основных размеров входа рабочего колеса:

Размеры входа рабочего колеса рассчитываются из условия обеспечения требуемых кавитационных качеств колеса и минимальных гидравлических потерь.

Значение скорости со входа потока в колесо оценивается по формуле С.С.Руднева:

=2,6218м /с

Примечание:- принимается в зависимости от требуемых кавитационных качеств колеса и лежит в пределах 0,03..0,09 , выберем 0,040

Вал рассчитывается на прочность от кручения и изгиба и проверяется жесткость и критическую частоту вращения. В первом приближении диаметр вала рабочего колеса находится из расчета на кручение по формуле:

;

=(16); где

-крутящий момент, приложенный к валу;

Величина крутящего момента определяется по формуле:

=9,57*N/n=97,9863Н*м;

-допускаемое напряжение

=(300-500)*100000 Н*м; таким образом, выберем =400*105

=(16*97,9863/3.14/400/100000)= 0,02319м

=0,031+0,013=0,03619м;

Диаметр втулки колеса определяется конструктивно по диаметру вала в зависимости от способа крепления колеса на валу:

0,05067м;

Диаметр Do входа на колесо находится из уравнения неразрывности:

, тогда:

(4*0,0328/(3,14*2,6218)+ 0,050672 )1/2 =0,1360м;

Ширина b1 выходной кромки лопасти рабочего колеса и ее положение зависят от кавитационных качеств колеса и величины коэффициента быстроходности ; b1 находятся из уравнения неразрывности:

, где

Меридианная составляющая абсолютной скорости принимает для колес со средними кавитационными качествами:

=(0,8…1,0)*=1*=2,622м/с

Колеса имеющие средние кавитационные качества (С=800) и низкую быстроходность

(=40-100), выполняются с цилиндрическими лопастями. Диаметр окружности, проходящей через средние точки выходных кромок лопастей, применяются равным:

=(0.9-1.0)*=0,95*0,131=0,1292м;

/2=0,0646м ,тогда:

=0,0328/2/0,0646/3,14/2,622=0,0308м.

Выходная кромка лопасти располагается параллельно оси колеса или под углом к 15-30 градусов к оси. Меридианная составляющая абсолютная скорости после поступления потока в межлопастной канал(т.е с учетом стеснения) определяется по уравнению:

1,015*5,234=5,312 м/с, где:

=1,05-1,015-коэффициент стеснения на входе, выберем =1,1;

Окружная скорость на входе в межлопастной канал определяется по уравнению:

=0,0646*306,67333 =19,811м/с

-угловая скорость

=3,14*2930/30=306,673рад/с ;

Угол безударного поступления потока на лопасти находится из уравнения:

=0,1456;

8,282о

Угол установки лопасти на входе определяется из формулы:

==8,282+10=18,282о ;

Примечание :Для колес со средними кавитационными качествами принимается:

-1 - угол атаки; выберем 10

Обычно =18-2;

При безотрывном обтекании лопасти поток движется по касательной к поверхности лопасти. Относительная скорость потока после поступления на лопасть направлена по касательной к средней линии профиля лопасти при входе. Величина относительной скорости определяется по уравнению:

=9,193м/с;

По скоростям строят треугольники скоростей на входе в межлопастные каналы рабочего колеса и определяют скорости .(Рис 1)

Рисунок 1 Треугольник скоростей при входе в рабочее колесо насоса

1.4 Расчет основных размеров выхода рабочего колеса:

Размеры выхода рабочего колеса, основными из которых является наружный диаметр рабочего колеса, ширина лопасти на выходе определяют из условия требуемого напора при достаточно высоком КПД.

Наружный диаметр рабочего колеса находят методом последовательных приближений. В первом приближении он определяется по окружной скорости , найденной из основного уравнения лопастных машин :

;

Воспользуемся опытным соотношением скоростей:

=0,5..0,65; Примем =0,6;

Отсюда или и того:

=(752,299/0,6)0,5 =35,409м/с;

Определяем наружный диаметр рабочего колеса в первом приближении:

= 0,2309м;

Из треугольников скоростей на входе и на выходе из межлопастных каналов следует:

и , тогда

;

- коэффициент стеснения на входе из колеса, принимается равным 1,0..1,05. Для снижения гидравлических потерь в насосе выходную кромку лопасти стремятся плавно заострить, т.е. =1,0. Для увеличения прочности лопасти можно выполнять конечной толщины, т.е. с - меридианная составляющая абсолютной скорости, выбирается в пределах (0,7…1,15)* для колес со средним кавитационными качествами =1,0;

3,0151м/с;

Для обеспечения устойчивости движения потока в каналах колеса принимается отношение относительных скоростей:

; тогда

= =0,3108

=18,109;

Найденный угол подходит, так как угол установки лопасти рабочего колеса на выходе находится в пределах =18…28;

Минимальное число лопастей определяется по формуле:

;

0,1154м;

0,05086м;

-длина средней линии тока в меридианном сечении канала колеса.

=7,186 принимаем z=8

-коэффициент, учитывающий чистоту обработки поверхности и форму лопасти. Для определения значения коэффициентов ρ можно использовать выражения:

0,8365

ρ=2(ψ/x)(1/(1-(R1 /R2 )2 ))=0,3044

Теоретический напор колеса по струйной соответственно равен:

981,3122Дж/кг;∞

Определим из треугольника скоростей на выходе = и подставим найденное выражение в основное уравнение. Получим:

;

Определим окружную скорость во втором приближении:

=35,956м/с;

По окружной скорости находим диаметр выхода во втором приближении по уравнению:

=0,2345м;

=((0,2345-0,2309)/ 0,2309)*100%=1,544%<5%

1,985

Т.к. второго и первого приближения не отличаются больше чем на 5%, то третье приближение не требуется. Затем вычисляем ширину лопасти на выходе:

0,0150м;

Относительная скорость на выходе:

=9,7м/с;

=20,923м/с;

По скоростям строят треугольник скоростей при выходе из рабочего колеса насоса (Рис 2)

Рисунок 2 Треугольник скоростей при выходе из рабочего колеса насоса


1.5 Расчёт и построение меридианного сечения колеса:

Меридианным сечением рабочего колеса называется сечение колеса плоскостью, проходящей через ось колеса. При этом лопасти рабочего колеса не рассекаются, а входная и выходная кромки лопасти наносятся на секущую плоскость круговым проектированием, т.е. каждая точка кромок лопасти проворачивается вокруг оси колеса до встречи с секущей плоскостью.

Профилирование меридианного сечения ведётся так, чтобы ширина межлопастного канала рабочего колеса изменялась плавно от входа к выходу. Для этого, обычно, задаются графиком изменения меридианной составляющей абсолютной скорости в функции от радиуса или длины средней линии межлопастного канала. Форма средней линии межлопастного канала рабочего колеса выбирается по прототипам в зависимости от величины коэффициента быстроходности .

Исходным уравнением для определения ширины межлопастного канала является уравнение неразрывности:

где

расчетная подача,

Меридианное сечение рабочего колеса и графики С’mi=f(ri), Wi = f(ri) и Δi = f(ri) βi = f(ri) представлено ниже (Рис 3)

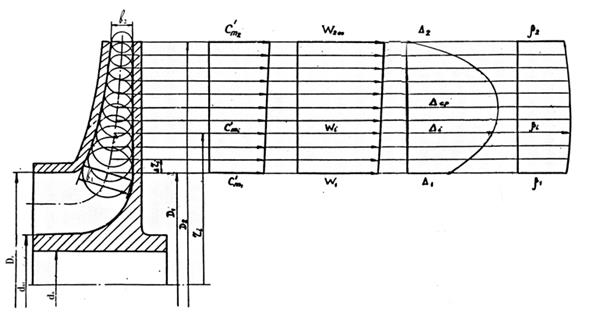

Рисунок 3 Меридианное сечение рабочего колеса и графики С’mi=f(ri), Wi =f(ri) и Δi = f(ri) βi =f(ri)


1.6 Расчёт и построение цилиндрической лопасти рабочего колеса в плане:

Планом рабочего колеса называется сечение, полученное средней поверхностью тока и спроектированное на плоскость, нормальную к оси насоса. Сечение лопасти в плане строится по средней линии и толщине лопасти на соответствующих радиусах. Средняя линия сечения лопасти делит пополам толщину лопасти, отсчитываемую по нормали к средней линии лопасти.

Профилирование лопасти следует вести так, чтобы обеспечить возможно более благоприятные условия для безотрывного обтекания контура лопасти потоком рабочей среды. В этом случае гидравлические потери будут минимальными.

В тихоходных колёсах с цилиндрическими лопастями, у которых средняя линия канала в меридианном сечении имеет направление, близкое к радиальному, сечение лопасти в плане можно принять за истинное сечение лопасти поверхностью тока.

β-угол установки лопасти;

dr-приращение радиуса;

Тогда дифференциальное уравнение средней линии будет иметь вид:

Угол установки лопасти колеса на соответствующем радиусе может быть определён по зависимости:

где

меридианная составляющая абсолютной скорости;

относительная скорость;

толщина лопасти;

t - шаг на соответствующем радиусе.

Так как значениями угла , толщиной лопасти , скоростями в функции радиуса задаются, как правило, не аналитически, а в виде графиков или таблиц, интегрирование уравнения

выполняется обычно приближённо по правилу трапеции.

Обозначим подынтегральную функцию

приращение центрального угла;

приращение радиуса;

значения подынтегральной функции в начале и в конце рассматриваемого участка. Тогда

а величина радиуса вычисляется по уравнению


Указанные расчёты удобно проводить в табличной форме (Таблица 1). Сечение лопасти в плане представлено на Рис2.

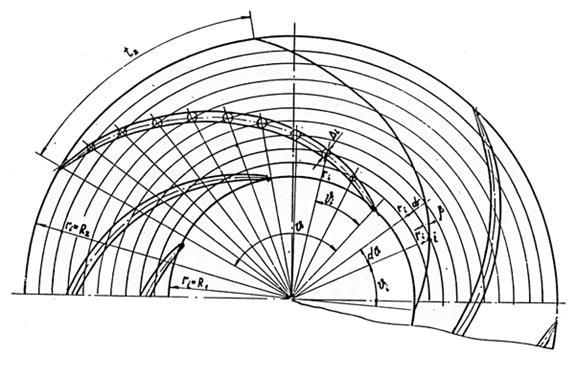

Рисунок 2 Сечение рабочего колеса в плане

Таблица 1 Расчет лопасти в плане

ri в i С'mi Wi С'mi/Wi ti Δi Δi/ti Sinβi βi tgβi Bi Δr i (Bi+Bi-1)/2 Δν ν ν градусы
1 0,065 0,0308 2,622 9,193 0,2852 0,05071 0,00200 0,03944 0,3246 18,943 0,3432 45,103 0 0
2 0,070 0,0292 2,661 9,244 0,2879 0,05470 0,00290 0,05301 0,3409 19,931 0,3626 39,574 0,00509 42,338 0,2153 0,215 12,338
3 0,075 0,0277 2,700 9,295 0,2905 0,05870 0,00350 0,05963 0,3502 20,497 0,3738 35,775 0,00509 37,674 0,1916 0,407 23,317
4 0,080 0,0261 2,740 9,345 0,2932 0,06269 0,00365 0,05822 0,3514 20,573 0,3753 33,363 0,00509 34,569 0,1758 0,583 33,391
5 0,085 0,0245 2,779 9,396 0,2958 0,06668 0,00385 0,05774 0,3535 20,702 0,3779 31,151 0,00509 32,257 0,1641 0,747 42,791
6 0,090 0,0229 2,818 9,447 0,2984 0,07068 0,00400 0,05660 0,3549 20,790 0,3797 29,255 0,00509 30,203 0,1536 0,900 51,593
7 0,095 0,0213 2,858 9,497 0,3009 0,07467 0,00390 0,05223 0,3531 20,679 0,3774 27,853 0,00509 28,554 0,1452 1,046 59,914
8 0,100 0,0197 2,897 9,548 0,3034 0,07866 0,00365 0,04640 0,3498 20,477 0,3734 26,725 0,00509 27,289 0,1388 1,185 67,867
9 0,105 0,0182 2,936 9,599 0,3059 0,08265 0,00325 0,03932 0,3452 20,196 0,3679 25,818 0,00509 26,272 0,1336 1,318 75,523
10 0,110 0,0166 2,976 9,649 0,3084 0,08665 0,00240 0,02770 0,3361 19,639 0,3568 25,389 0,00509 25,604 0,1302 1,448 82,984
11 0,115 0,0150 3,015 9,700 0,3108 0,09064 0 0 0,3108 18,109 0,3270 26,483 0,00509 25,936 0,1319 1,580 90,543

1.7 Проверочный расчёт на кавитацию:

= 2,884м / с;

20,020м /с;

19,811м/с;

41,400Дж/кг

=968,575

4,737

Вывод: Проверку на кавитацию выбранный насос прошел.

1.8 Построение приближенных напорных характеристик

Напорная характеристика насоса, совмещенная с характеристикой сети позволят, определить рабочий режим системы насос-сеть.

Используя основные уравнения энергии (уравнения Эйлера и Бернулли), можно получить следующие выражения для определения напора:

, где

-некоторые коэффициенты.

Коэффициенты и можно найти по формулам:

Безразмерные коэффициенты и входящие в выражения, определяются по следующим зависимостям, полученным в результате статического анализа

=

Таким образом, получаем:

Все сходится. Полученные значения коэффициентов подставляем в уравнение и, задаваясь радом значений, находим соответствующие значения напора колеса . По полученным данным строим характеристику насоса. Значения точек представлены в Таблице 2. Эту характеристику необходимо совместить с характеристикой сети. При той же подаче напор сети найдем из уравнения подобия

Характеристика сети и насоса представлены на графике 1.

Таблица 2 Данные для построения напорной характеристики насоса


Qi Hi Qi/Qр Hi сити
1 0 718,68 0 0
2 0,0016 717,36 0,0488 1,79
3 0,0032 715,77 0,0976 7,16
4 0,0048 713,92 0,1463 16,11
5 0,0064 711,80 0,1951 28,64
6 0,008 709,42 0,2439 44,75
7 0,0096 706,78 0,2927 64,44
8 0,0112 703,88 0,3415 87,71
9 0,0128 700,71 0,3902 114,56
10 0,0144 697,27 0,4390 145,00
11 0,016 693,58 0,4878 179,01
12 0,0176 689,62 0,5366 216,60
13 0,0192 685,40 0,5854 257,77
14 0,0208 680,91 0,6341 302,52
15 0,0224 676,16 0,6829 350,85
Qi Hi Qi/Qр Hi сити
16 0,024 671,15 0,7317 402,77
17 0,0256 665,87 0,7805 458,26
18 0,0272 660,33 0,8293 517,33
19 0,0288 654,53 0,8780 579,98
20 0,0304 648,46 0,9268 646,21
21 0,032 642,13 0,9756 716,03
22 0,0336 635,53 1,0244 789,42
23 0,0352 628,68 1,0732 866,39
24 0,0368 621,55 1,1219 946,95
25 0,0384 614,17 1,1707 1031,08
26 0,04 606,52 1,2195 1118,79
27 0,0416 598,61 1,2683 1210,09
28 0,0432 590,44 1,3171 1304,96
29 0,0448 582,00 1,3658 1403,41
30 0,0464 573,30 1,4146 1505,45

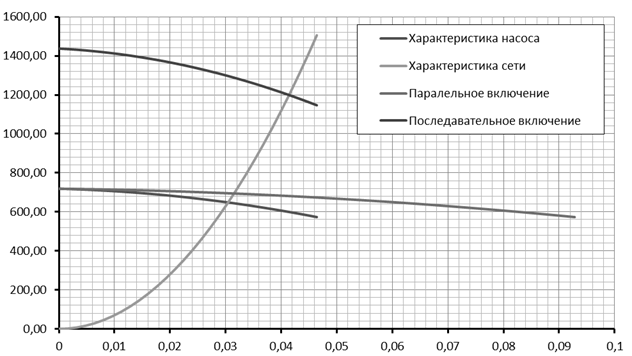

График 1 Напорные характеристики насоса

Точка пересечения этих характеристик определяет режим совместной работы насос-сеть. В данном случае такими параметрами являются:

H=620 Дж/кг и Q=0,0305 .


2 Расход спирального отвода

2.1. Определение размеров входного сечения спирального канала

Входное сечение спирального канала представляет собой цилиндрическую поверхность шириной b3 и радиусом R3 . Определим ширину сечения спирального канала b3 (м) и радиус R3

b3 = b2 +0,03*D2 = 0,015+0,03*0,233 = 0,022 м

R3 = 1,07* R2 = 1,07*0,115 =0,123546 м

Примечание. Значение “ 1,07 “ ,было выбрано для обеспечения более низкого шума и вибрации.

2.2. Расчет и построение кривой пропускной способности

Выполним расчет кривой пропускной способности в табличной форме.

Таблица 2 Расчет кривой пропускной способности

точки

ri

м

bi

м

Bi

м

Δri

м

ΔQi

м3

Qi

м3

1 0,1235 0,0220 0,1782 0,005 0,1889 0,0023 0,0000
2 0,1285 0,0257 0,1996 0,0023
3 0,1335 0,0293 0,2194 0,005 0,2095 0,0025 0,0048
4 0,1385 0,0329 0,2378 0,005 0,2286 0,0028 0,0076
5 0,1435 0,0366 0,2548 0,005 0,2463 0,0030 0,0106
6 0,1485 0,0402 0,2708 0,005 0,2628 0,0032 0,0138
7 0,1535 0,0439 0,2856 0,005 0,2782 0,0034 0,0171
8 0,1585 0,0475 0,2996 0,005 0,2926 0,0035 0,0207
9 0,1635 0,0511 0,3127 0,005 0,3061 0,0037 0,0244
10 0,1685 0,0548 0,3250 0,005 0,3188 0,0039 0,0282
11 0,1735 0,0584 0,3366 0,005 0,3308 0,0040 0,0322

Примечание : При расчете были использованы ниже приведенные формулы, а также толкование обозначений, значение примем равное 400 а приращение радиуса равное 0,005м.

где

м

где

= 2

- постоянная спирального канала

Qi – текущее значение расхода среды

Расчет Qi был закончен на точке № 11 т.к. она стала превышать Qр

2.3. Расчет таблицы значений расходов через контрольные сечения

Определим расход жидкости в сечениях, соответствующих определенному углу θ пользуясь зависимостью. Выполним расчет в табличной форме.

Таблица 3 Расход жидкости в сечениях спирального канала

Обозначение № сечения
0 1 2 3 4 5 6 7 8
θ град 0 45 90 135 180 225 270 315 360
Q θ м3 0 0,00375 0,0075 0,01125 0,015 0,01875 0,0225 0,02625 0,03

Примечание Сечение спирального канала расположим относительно друг друга через 450

2.4. Построение действительных сечений спирального канала

Новые значения высоты контрольных сечений hc и радиуса rc были сняты с чертежа и занесены в таблицу

Таблица 4 Размеры контрольных сечений спирального канала

обозначение № сечение
0 1 2 3 4 5 6 7 8
hc 0,0000 0,0104 0,0174 0,0234 0,0294 0,0344 0,0399 0,0449 0,0514
rc 0,1235 0,1339 0,1409 0,1469 0,1529 0,1579 0,1634 0,1684 0,1749

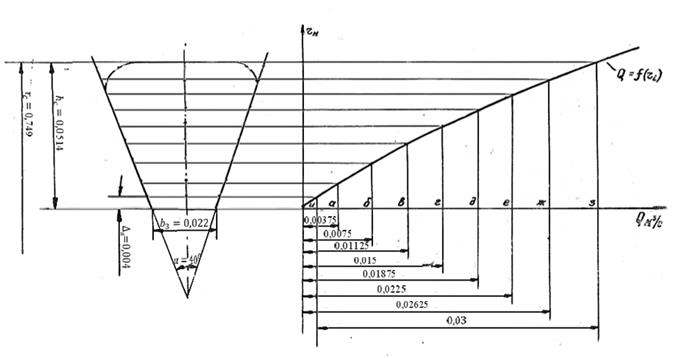

Рисунок 3 К расчету спирального отвода


2.5. Определение размеров диффузора

Площадь входного сечения диффузора, снятая с чертежа, равна

f8 = 0,00186 м2

Расчетаем скорость потока во входном сени диффузора

С8 =Qp /f8 = 0,03/0,00186 = 16,164 м/с2

Пусть скорость в выходном сечении равна С9 =3 м/с2 . тогда степень расширения будет равна

Kg = С8 / С9 = 16,164/ 5 = 3,23

Расчетаем площадь выходного сечения диффузора

f9 = Qp / С9 = 0,03/5 = 0,006 м2

Теперь Расчетаем диаметр эквивалентного круга входного и выходного сечения

Задавая угол раскрытия εg = 100 находим его длину

3. Объемные потери

3.1. Протечки через переднее уплотнение

Выполним расчет утечек жидкости q1 в центробежном насосе. Принимаем однощелевое уплотнение с длиной l у =30 мм, диаметром Dy = D0 + 5 - 116+5 - 121 мм, с радиальным зазором by =0,2+ (D0 -100)-0,001= 0,2+ (116-100)-0,001 = 0,216 мм (принимаем в =0,3 мм); коэффициент трения выбираем в первом приближении λ’= 0,04.

Расчетаем коэффициент расхода μ ’ в первом приближении

Расчетаем статический напор колеса

Расчетаем напор, теряемый в уплотнении


Расчетаем осевую скорость су жидкости в зазоре

Расчетаем окружную скорость колеса на диаметре

Коэффициент кинематической вязкости ν выбираем для воды при t= 20°С из таблица приложения равным 1,006*10-6 м2 /с. Расчетаем число Рейнольдса

Расчетаем толщину ламинарного подслоя

Примечание: постоянная, имеющая структуру числа Рейнольца и определяющее место перехода ламинарного течения у стенки в турбулентное в основном потоке, для воды N = 11,5

Примем абсолютную шероховатость стенок равной 0,02 мм. Т.к. , коэффициент трения можно расчесать по формуле

0,0597

Расчетаем коэффициент расхода во втором приближении

Расчетаем расход жидкости через уплотнение во втором приближении

Если учесть протечки q1 через переднее уплотнение, которые приводят к течению жидкости в осевом зазоре между передним диском колеса и корпусом, то напор, теряемый в уплотнении, определяется по формуле.

Примечание: коэффициенты Ку=0,132, =1,83 , =-1,7найдены по графику, приняв расходный параметр и окружную составляющую скорости на выходе равными


Расчетаем расход жидкости через уплотнение

Расчетаем относительную величину протечки

Относительная величина протечки не превышает 5% от подачи колеса насоса что соответствует норме величины протечки. Заднее уплотнение сделаем аналогично, по этому расход жидкости через заднее уплотнение будет таким же.

4. Силы в центробежном насосе

4.1. Осевые силы

Осевая сила Fz давление жидкости на рабочее колесо складывается из осевого давления на внутреннюю Fz вн и наружную Fz н поверхности колеса. Расчетаем давления на внутреннюю поверхность колеса Fz вн .

Примечание: При расчете были использованы ниже приведенные формулы

==0,121/2=0,0605 м

==0,0507/2=0,0253 м

– радиус втулки колеса

Расчетаем давления на наружную поверхность колеса Fz н

Примечание: где статический напор рабочего колеса bP2 были найдены по формулам

Расчетаем суммарную осевую силу

При износе уплотнения рабочего колеса закон распределения давления изменяется и появляется дополнительная осевая сила , действующая на наружную поверхность рабочего колеса в пределах от R2 до Ry

Дополнительная осевая сила возникает постепенно по мере увеличения зазора в уплотнение.
