Реферат: Расчет точности и выбор стандартных посадок

Оглавление

1 Расчет точности и выбор стандартных посадок для гладких цилиндрических соединений

1.1 Определил предельные отклонения, номинальный размер, допуск для сопряжения

1.2 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

1.3 Выполнил эскиз узла с заданной посадкой

1.4 Выполнил эскиз деталей с указанием посадочных размеров

1.5 Краткая характеристика посадки и ее применение

1.6 Указал систему (СА, СВ), в которой выполнено сопряжение

1.7 Установил квалитет деталей соединения

1.8 Определил предельные отклонения, номинальный размер, допуск для сопряжения

1.9 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

1.10 Выполнил эскиз узла с заданной посадкой

1.11 Выполнил эскиз деталей с указанием посадочных размеров

1.12 Краткая характеристика посадки и ее применение

1.13 Указал систему (СА, СВ), в которой выполнено сопряжение

1.14 Установил квалитет деталей соединения

1.15 Определил предельные отклонения, номинальный размер, допуск для сопряжения

1.16 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

1.17 Выполнил эскиз узла с заданной посадкой

1.18 Выполнил эскиз деталей с указанием посадочных размеров

1.19 Краткая характеристика посадки и ее применение

1.20 Указал систему (СА, СВ), в которой выполнено сопряжение

1.21 Установил квалитет деталей соединения

2 Допуски и посадки резьбовых соединений

2.1 Определил номинальные значения диаметров резьбового соединения

2.2 Определил предельное отклонение диаметров

2.3 Построил схему расположения полей допусков резьбового соединения

2.4 Записал и расшифровал условное обозначение резьбового соединения


1 Расчет точности и выбор стандартных посадок для гладких цилиндрических соединений

1.1 Определил предельные отклонения, номинальный размер, допуск для сопряжения

Отверстие: предельное отклонение для поля допуска 15Н8 – верхний предел отклонения +0,027 мм, нижний предел отклонения 0,0 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,027 мм, наименьший предел отклонения 15,0 мм.

Вал: предельное отклонение для поля допуска 15d8 – верхний предел отклонения -0,093 мм, нижний предел отклонения -0,05 мм. Номинальный размер 15 мм. Наибольший предел отклонения 14,907 мм, наименьший предел отклонения 14,950 мм.

1.2 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

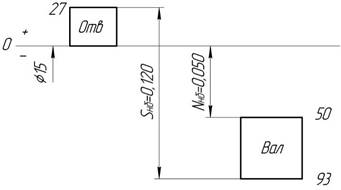

Рисунок 1. Расположение полей допусков для сопряжения 15


1.3 Выполнил эскиз узла с заданной посадкой ( )

Рисунок 2. Эскиз узла с заданной посадкой ()

1.4 Выполнил эскиз деталей с указанием посадочных размеров ( )

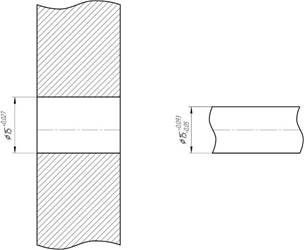

Рисунок 3. Эскиз деталей с указанием посадочных размеров ()


1.5 Краткая характеристика посадки и ее применение

Посадки – посадка с зазором.

Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.

1.6 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СА), так как условий для системы вала (СВ) нет, а при прочих условиях система отверстия экономичнее.

1.7 Установил квалитет деталей соединения

Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №8 для отверстия и квалитет №9 для вала.

1.8 Определил предельные отклонения, номинальный размер, допуск для сопряжения

Отверстие: предельное отклонение для поля допуска 15K7 – верхний предел отклонения +0,019 мм, нижний предел отклонения +0,001 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,019 мм, наименьший предел отклонения 15,001 мм.

Вал: предельное отклонение для поля допуска 15h6 – верхний предел отклонения 0,0 мм, нижний предел отклонения -0,011 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,0 мм, наименьший предел отклонения 14,989 мм.

1.9 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

Рисунок 4. Расположение полей допусков для сопряжения 15


1.10 Выполнил эскиз узла с заданной посадкой ( )

Рисунок 5. Эскиз узла с заданной посадкой ()

1.11 Выполнил эскиз деталей с указанием посадочных размеров ( )

Рисунок 6. Эскиз деталей с указанием посадочных размеров ()

1.12 Краткая характеристика посадки и ее применение

Посадки – посадка с зазором.

Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.

1.13 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СA), так как условий для системы вала (СB) нет, а при прочих условиях система отверстия экономичнее.

1.14 Установил квалитет деталей соединения

Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №7 для отверстия и квалитет №6 для вала.

1.15 Определил предельные отклонения, номинальный размер, допуск для сопряжения

Отверстие: предельное отклонение для поля допуска 15Н7 – верхний предел отклонения +0,018 мм, нижний предел отклонения 0,0 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,018 мм, наименьший предел отклонения 15,0 мм.

Вал: предельное отклонение для поля допуска 15s6 – верхний предел отклонения +0,039 мм, нижний предел отклонения +0,028 мм. Номинальный размер 15 мм. Наибольший предел отклонения 15,039 мм, наименьший предел отклонения 15,028 мм.

1.16 Выполнил схему расположения полей допусков заданных посадок с указанием минимальных и максимальных зазоров и натягов для сопряжения

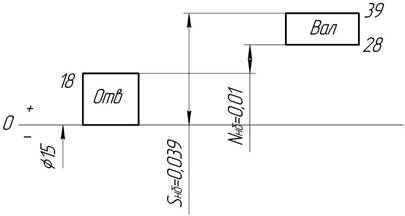

Рисунок 7. Расположение полей допусков для сопряжения 15


1.17 Выполнил эскиз узла с заданной посадкой ( )

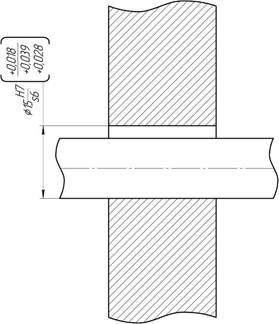

Рисунок 8. Эскиз узла с заданной посадкой ()

1.18 Выполнил эскиз деталей с указанием посадочных размеров ( )

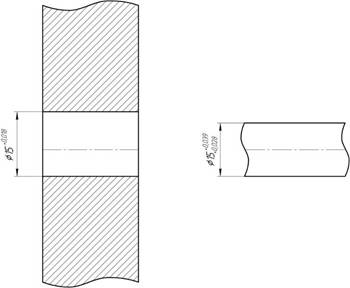

Рисунок 9. Эскиз деталей с указанием посадочных размеров ()

1.19 Краткая характеристика посадки и ее применение

Посадки – посадка с зазором.

Данный вид посадки выбирают если соединение подвижное, одна деталь перемещается относительно другой в процессе работы изделия. Посадка с зазором применяется также, если соединение неподвижное, детали надежно закреплены специальными крепежными средствами (болтами, гайками и т.д.), нет необходимости в точном центрировании деталей за счет посадки.

1.20 Указал систему (СА, СВ), в которой выполнено сопряжение

Применяю систему отверстия (СA), так как условий для системы вала (СB) нет, а при прочих условиях система отверстия экономичнее.

1.21 Установил квалитет деталей соединения

Так как нет необходимости в центрировании (направления) деталей за счет посадки применил квалитет №7 для отверстия и квалитет №6 для вала.


2 Допуски и посадки резьбовых соединений

2.1 Определил номинальные значения диаметров резьбового соединения

Наружный диаметр гайки – D=27 мм;

Наружный диаметр болта – d=27 мм;

Внутренний диаметр гайки – D1 =23,752 мм;

Внутренний диаметр болта – d1 =23,752 мм;

Средний диаметр гайки – D2 =25,051 мм;

Средний диаметр болта – d2 =25,051 мм;

2.2 Определил предельное отклонение диаметров

Наружный диаметр гайки – D=270 мм;

Внутренний диаметр гайки – D1 =23,752 мм;

Средний диаметр гайки – D2 =25,051 мм;

Наружный диаметр болта – d=27 мм;

Внутренний диаметр болта – d1 =23,7520 мм;

Средний диаметр болта – d2 =25,051 мм;

2.3 Построил схему расположения полей допусков резьбового соединения

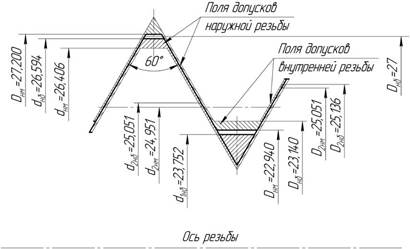

Рисунок 10. Схема расположения полей допусков резьбового соединения

2.4 Записал и расшифровал условное обозначение резьбового соединения

M27х3-4H5H/6h

М – метрическая резьба;

27 – наружный диаметр 27 мм;

3 – шаг резьбы;

4Н – поле допуска среднего диаметра гайки;

5Н – поле допуска внутреннего диаметра гайки;

6 – поле допуска среднего диаметра болта;

h – поле допуска наружного диаметра болта;

Направление резьбы правое;

Количество заходов – 1;

Класс точности – точный (по таблице).
