Курсовая работа: Привод рабочей машины

привод рабочей машины

П ояснительная записка и расчеты

к курсовому проекту

по дисциплине „Детали машин и механизмов”

прм–6900.04.400.000.000 пз

2008


Содержание

1 Кинематический и энергетический расчет привода

2 Расчет передач

2.1 Расчет клиноременной передачи

2.2 Расчет червячной передачи

2.3 Расчет цепной передачи

3 Конструирование и определение размеров зубчатых колес и элементов корпуса редуктора

3.1 Конструирование червяка и червячного колеса

3.2 Конструирование элементов корпуса редуктора

4 Проектирование и расчет валов

4.1 Ориентировочный расчет валов

4.2 Проверочный расчет валов

5 Расчет шпоночных соединений.

6 Выбор подшипников.

7 Описание системы смазки.

8 Литература

Исходные данные

Тяговое усилие на барабане Ft = 6900 Н

Окружная скорость барабана V = 0,4 м/с

Диаметр барабана D = 400 мм

Режим работы 0

Суммарное время работы 20000 часов

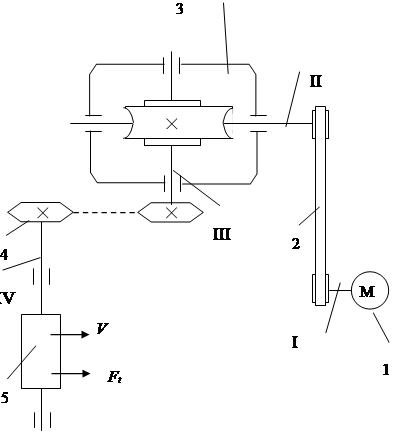

1 – электродвигатель

2 – ременная передача

3 – червячный редуктор

4 – цепная передача

5 – барабан


1. Кинематический и энергетический расчет привода

Мощность привода:

,

где h – КПД привода:

h = h рем ×h черв ×h цеп ×h подш ,

где h рем = 0,96 – КПД ременной передачи,

h черв = 0,8 – КПД червячной передачи,

h цеп = 0,95 – КПД цепной передачи,

.

Предварительная мощность привода:

кВт.

Частота вращения барабана:

,

мин–1 .

Приближенное передаточное отношение привода:

u/ = uр ×uцеп × uрем ,

где up – передаточное отношение редуктора, принимаем up = 20,

uцеп – передаточное отношение цепной передачи, uцеп = 2,

uрем – передаточное отношение клиноременной передачи, uрем = 2.

.

Предварительная частота вращения двигателя:

,

мин–1 .

По таблице выбираем двигатель серии А4 тип А4 100S2У3/1435, мощность P = 4,0 кВт, частота вращения 2880 мин–1 .

Действительное передаточное отношение:

,

.

Действительное передаточное отношение цепной передачи при up =20 и upem =2:

,

.

Мощности на валах:

кВт,

кВт,

кВт,

кВт.

Частота вращения валов:

мин–1 ,

мин–1,

мин–1,

мин–1.

Крутящий момент на валу электродвигателя:

,

где w д –угловая скорость двигателя:

,

с–1 ,

Н×м.

Крутящие моменты на валах:

Н×м,

Н×м,

Н×м,

Н×м.

Вал

P, кВт

n, мин–1

T,кН·м

u

h

I

3,8

2880

12,6

2

20

3,7

0,9 6

0,8

0,95

II

3,65

1440

24,2

III

2,9

72

387,3

IV

2,8

19,1

1391,36


2. Расчет передач

2.1 Расчет клиноременной передачи

Исходные данные:

мощность на входном валу P1 = 3,8кВт,

частота вращения входного вала n1 = 2880 мин –1 ,

передаточное отношение u = 2,

Тип ремня – А (назначаем по графику рис.12.23 [1]).

По графику рис. 12.25 [1] назначаем диаметр меньшего шкива d1 = 100 мм , при этом номинальная мощность, передаваемая одним ремнем кВт.

Диаметр большего шкива:

мм.

Принимаем значение межосевого расстояния при u = 2:

мм.

Длина ремня:

мм.

По стандарту принимаем мм.

Уточненное межосевое расстояние:

мм

Угол обхвата:

.

Проверяем условия:

,

где h – высота поперечного сечения ремня (для типа А h = 8 мм)

600 мм £ 259,7 мм £ 173 мм.

Мощность, передаваемая одним ремнем в условиях эксплуатации:

,

где – коэффициент угла обхвата,

– коэффициент длины ремня,

– коэффициент передаточного отношения,

– коэффициент режима нагрузки (односменная, постоянная)

Н.

Число ремней:

,

где – коэффициент числа ремней,

.

Принимаем 3 ремня.

Предварительное натяжение одного ремня:

,

где окружная скорость ремня:

м/с

дополнительное натяжение при периодическом подтягивании ремня , так как v < 20 м/с (автоматическое натяжение).

Н

Сила, действующая на вал:

,

где b – угол между ветвями ремня:

Н.

Ресурс наработки ремней:

,

где K1 =1 – коэффициент режима нагрузки (умеренные колебания),

K2 =1 – коэффициент климатических условий (центральные зоны)

Tcp = 20000 ч – ресурс наработки при среднем режиме нагрузки

часов.


2.2 Расчет червячной передачи

Исходные данные:

Мощность на входном валу P1 = PII = 3,65 кВт,

частота вращения входного вала n1 = nII = 1440 мин –1 ,

передаточное отношение u = 20.

Число заходов червяка при u = 20 z1 = 2

Число зубьев колеса:

Приближенная скорость скольжения

м/с.

Выбор материалов:

материал червяка – сталь 40Х, закалка до 54HRC, витки шлифованные и полированные,

материал колеса – бронза БрАЖ9, sT = 200 МПа, sB = 400 МПа.

Допускаемые контактные напряжения:

.

МПа.

Допускаемые напряжения изгиба:

,

МПа.

Стандартное значение коэффициента диаметра червяка:

,

q = 8.

Приведенные модуль упругости:

,

где E1 = 2,1×105 МПа – модуль упругости червяка (сталь),

E2 = 0,9×105 МПа – модуль упругости червячного колеса (бронза).

МПа.

Межосевое расстояние:

,

мм.

По стандарту принимаем aw = 146 мм.

Модуль передачи:

,

мм.

По стандарту принимаем m = 6,3 мм.

Коэффициент смещения:

,

.

Условие не соблюдается, изменим число зубьев колеса z2 = 39. При этом действительное передаточное отношение , а коэффициент смещения

.

Делительные диаметры:

червяка

,

мм,

червячного колеса

,

мм.

Угол подъема винтовой линии:

,

.

Окружная скорость червяка:

,

м/с.

Скорость скольжения:

,

м/с.

Так как разница между ориентировочной и действительной скоростью скольжения незначительна, выбранный материал колеса сохраняем.

Угол обхвата червяка колесом d=500 = 0,8727 рад.

Коэффициент, учитывающий уменьшение длины контактной линии x =0,75.

Торцевой коэффициент перекрытия в средней плоскости червячного колеса:

,

.

Коэффициент динамической нагрузки = 1,2 (приVs > 3 м/с)

Коэффициент концентрации нагрузки = 1 .

Коэффициент расчетной нагрузки:

,

.

Контактные напряжения:

,

МПа.

Так как sH = 178,5 МПа < [sH ] = 182 МПа, следовательно контактная прочность достаточна.

Окружная сила на колесе:

,

Н.

Осевая сила на колесе

,

Н.

Радиальная сила

Нормальный модуль:

,

мм.

Ширина колеса при z1 = 2:

,

мм.

Число зубьев эквивалентного колеса:

,

.

Коэффициент формы зуба YF =1,5.

Напряжения изгиба:

,

МПа.

Так как sF = 17,1 МПа < [sF ] = 82 МПа, следовательно изгибная прочность достаточна.

Диаметр вершин червяка:

,

мм.

Диаметр впадин червяка:

,

мм.

Длина нарезанной части червяка при X = 0,4:

,

мм.

Для шлифованного червяка при m = 6,3мм < 10 мм увеличиваем b1 на 25 мм.

b1 = 90 ммм.

Диаметр вершин колеса:

,

мм.

Диаметр впадин колеса:

,

мм.

Наружный диаметр колеса при z1 = 2:

,

= 260 мм.

Степень точности 8 (среднескоростная передача).

2.3 Расчет цепной передачи

Исходные данные:

мощность на входном валу P1 = PIII = 2,9 кВт,

частота вращения входного вала n1 = nIII = 72 мин –1 ,

передаточное отношение u = 3,7,

линия центров передачи находится под углом 300 к горизонту, передача открытая, работает в пыльном помещении в одну смену, регулируется передвижением оси малой звездочки, цепь роликовая.

Назначаем число зубьев ведущей звездочки z1 =25,

число зубьев ведомой звездочки

.

Назначаем межосевое расстояние

Расчетная мощность

,

где Kэ – коэффициент эксплуатации:

,

где Kд » 1– коэффициент динамической нагрузки(нагрузка близкая к равномерной),

Kа = 1 – коэффициент межосевого расстояния или длины цепи,

Kн = 1– коэффициент наклона цепи к горизонту (до 600 ),

Kрег =1 – коэффициент способа регулировки натяжения цепи (одной из звездочек),

Kс =1,3 – коэффициент смазки и загрязнения передачи (запыленное помещение),

Kреж =1 – коэффициент режима или продолжительности работы в течение суток (односменный).

.

Kz – коэффициент числа зубьев,

,

,

Kn – коэффициент частоты вращения,

,

.

кВт.

По ГОСТ 13568–75* для принятых мин-1 и кВт назначаем роликовую однорядную цепь ПР–25,4–56700 с шагом мм.

При этом мм, мм (по рекомендациям [1], стр.284).

Скорость цепи:

,

м/с.

По таблице 13.3 [1] назначаем густую внутришарнирную смазку с удовлетворительным качеством смазки.

Число звеньев цепи (длина цепи в шагах):

,

Округляем до целого числа .

Уточненное межосевое расстояние:

Так как передача лучше работает при небольшом провисании холостой ветви цепи рекомендуют уменьшать межосевое расстояние на 4,4мм. Окончательно назначаем a =1352 мм.

Диаметры звездочек:

,

мм,

мм,

Окружная сила:

,

Н

Натяжение от центробежных сил:

,

где q – масса единицы длины цепи по каталогу, q=1,9 кг/м.

Н

Сила предварительного натяжения от массы цепи:

,

где Kf – коэффициент провисания, при горизонтальном положении Kf = 6,

a – длина свободной ветки цепи, приближенно равная межосевому расстоянию.

Н.

Обе силы Fv и F0 малы по сравнению с Ft , что оправдывает принятые ранее допущения.

Критическая частота вращения:

,

где F1 – натяжение ведущей ветви, F1 » Fеt .

мин–1 <мин –1 .

Резонанс отсутствует.


3. Конструирование и определение размеров зубчатых колес и элементов корпуса редуктора

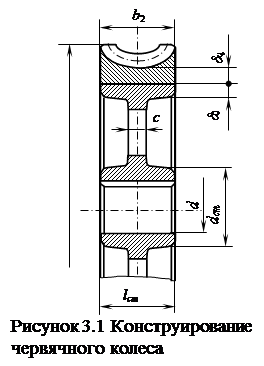

3.1 Конструирование червяка и червячного колеса

Червяк выполняем стальным и за одно целое с валом при длине нарезанной части b1 = 90 мм.

Червячное колесо конструируем составным: центр колеса – из стали, венец – из бронзы БрАЖ9–4. Зубчатый венец соединяем с центром посадкой с натягом. Колесо насажено на вал, закрепляется с помощью шпонки и распорного кольца.

Конструктивные размеры:

ширина колеса b = 38 мм,

диаметр ступицы колеса dст = 1,6dв = 64 мм,

длина ступицы колеса мм,

ширина торцов центра колеса мм, мм,

толщина диска мм,

ширина торцов зубчатого венца мм,

размер фаски мм.

3.2 Конструирование элементов корпуса редуктора

Назначаем материал корпуса редуктора: чугун СЧ–15.Корпус редуктора разъемный с нижним расположением червяка.

Таблиця 3.1 – Основные размеры корпуса редуктора

Толщина стенки корпуса редуктора:

δ = 0,04awt + 2

8 мм

Толщина стенки крышки редуктора:

δ1= 0,032 awt + 2

8 мм

Толщина верхнего фланца корпуса

s=(1,5...1,75) δ

12 мм

Толщина нижнего фланца корпуса

s2 =2,35 δ

20 мм

Толщина фланца крышки редуктора

s1 =(1,5...1,75) δ1

12 мм

Диаметр фундаментных болтов

d1 =(0,03…0,36) awt +12

18 мм

Диаметр болтов, стягивающих корпус и крышку у бобишек

d2 =(0,7…0,75) d1

14 мм

Диаметр болтов, стягивающих фланцы корпуса и крышки

d3 =(0,5...0,6) d1

10 мм

Толщина ребер корпуса

с1 =(0,8...1) d1

18 мм

Минимальный зазор между колесом и корпусом

b=1,2δ

10 мм

Координата стяжного болта d2 у бобишки

с2 ≈ (1,0...1,2 d2 )

14 мм

Таблица 3.2 – Розмеры для компоновочного чертежа редуктора

Расстояние от внутренней стенки редуктора до вращающейся детали

е1 = (1,0...1,2)δ

10 мм

Расстояние от торцаподшипника до внутренней стенки корпуса редуктора

е

10 мм

Найменшый зазор между внутренней стенкой крышки редуктора и колесом

b≈ 1,2δ

12 мм

Расстояние от окружности вершин червяка до днища

b0 = (5...10)m,

50 мм

Расстояние между подшипниками вала червяка

l = (0,8…1,0)d2

200 мм

Расстояние от оси червяка до внутренней поверхности днища корпуса редуктора

Н1 ≈ (2,0...2,5)d

100 мм

Толщина крышки подшипника

δ2 = d4

10 мм

Толщина фланца и стенки стакана

δ3 = δ4 = δ2

10 мм

Толщина упорного буртика стакана

δ5 = δ2

10 мм

Остальные размеры принимаем конструктивно по рекомендациям [3, 4] или по справочнику [2].


4. Проектирование и расчет валов

4.1 Ориентировочный расчет валов

Ориентировочно диаметр вала определяем из условия прочности при кручении в случае понижения допускаемых напряжений.

,

где T– крутящий момент на валу,

[t] = 20 Мпа – допускаемые напряжения на кручение материала вала.

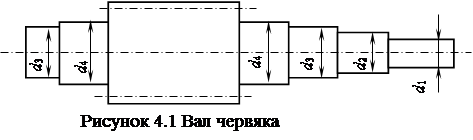

Вал II (вал червяка).


Диаметр выходного конца вала червяка:

мм.

В соответствии со стандартом принимаем мм.

Диаметр вала под уплотнения мм.

Расстояние между подшипниками червяка: мм.

Применяем конструкцию с двумя радиально-упорными подшипниками, установленными по разные стороны червяка. мм.

Диаметр мм.

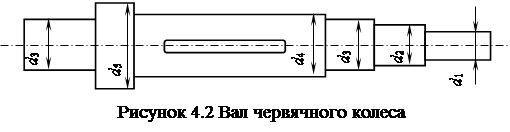

Вал III (вал червячного колеса).

Средний диаметр вала червячного колеса:

мм.


В соответствии со стандартом принимаем мм.

Диаметр вала под уплотнения мм.

Диаметр вала в месте установки подшипника мм.

Диаметр вала в месте посадки колеса мм.

Диаметр упора для колеса мм.

После определения конструкции валов, червячного колеса и корпуса выполняем компоновочный чертеж редуктора. По результатам компоновочного чертежа выполняем проверочный расчет валов.

4.2 Проверочный расчет валов

Исходные данные:

Силы в зацеплении:

на колесе окружная Н,

осевая Н,

радиальная Н,

Нагрузка от цепной передачи Н.

Моменты на валах Н.

Вал III (вал колеса).

Вертикальная плоскость:

Под действием осевой силы возникает изгибающий момент

Нм.

Реакции в опорах:

Н

Н

Горизонтальная плоскость:

Н

Н


Опасными являются сечения I-I, ослабленное шпоночным пазом, и сечение II-II ослабленное проточкой.

Расчет на статическую прочность выполняем по 4-ой теории прочности:

,

допускаемые напряжения МПа.

Нормальные напряжения:

МПа

МПа.

Касательные напряжения :

МПа,

МПа,

Эквивалентные напряжения:

МПа= 520 МПа.

Статическая прочность сечения I-I достаточна.

МПа= 520 МПа.

Статическая прочность сечения II-II достаточна

Расчет на сопротивление усталости .

Запас сопротивления усталости:

,

– запас сопротивления усталости по изгибу,

– запас сопротивления усталости по кручению,

где МПа – предел выносливости при изгибе,

МПа – предел выносливости при кручении,

– амплитуда циклов напряжений при изгибе (переменная составляющая цикла), , МПа, МПа

– среднее напряжение цикла (постоянная составляющая цикла), =0,

– амплитуда циклов напряжений при кручении (переменная составляющая цикла), , 5,8 МПа, 7,8 МПа,

– среднее напряжение цикла (постоянная составляющая цикла), , 5,8 МПа, 7,8 МПа,

, – коэффициенты, корректирующие влияние постоянной составляющей цикла напряжений по сопротивлению усталости,

– коэффициент концентрации напряжений при изгибе, =1,7, =1,8,

– коэффициент концентрации напряжений при кручении, =1,4, =1,35

– масштабный фактор,= 0,72, = 0,75,

– фактор шероховатости поверхности, для шлифованного вала = 1.

Для сечения I-I:

,

.

Для сечения II-II:

,

Прочность по сопротивлению усталости сечений вала достаточна.


5. Расчет шпоночных соединений

Шпоночное соединение червячного колеса с валом.

Диаметр вала d = 55 мм.

Выбираем призматическую шпонку 16 Х 10. [sсм ]=110 МПа. Длину шпонки определяем из условия прочности на смятие:

мм.

Принимаем длину шпонки 28 мм.

Шпоночное соединение шкива ременной передачи с ведущим валом.

Диаметр вала d = 30 мм.

Выбираем призматическую шпонку 8 Х 7. [sсм ]=110 МПа. Длину шпонки определяем из условия прочности на смятие:

мм.

Принимаем длину шпонки 12 мм.

Шпоночное соединение звездочки цепной передачи с ведомым валом.

Диаметр вала d = 45 мм.

Выбираем призматическую шпонку 14 Х 9. [sсм ]=110 МПа. Длину шпонки определяем из условия прочности на смятие:

мм.

Принимаем длину шпонки 36 мм.


6. Выбор подшипников

Выходной вал редуктора. Колесо устанавливаем на роликовых конических подшипниках 7210Н, поставленных враспор.

Паспортная динамическая грузоподъемность C = 52,9 кН.

Паспортная статическая грузоподъемность C0 = 40,6 кН.

Реакции опор:

,

На опоре А

Н.

На опоре В

Н

.

Суммарная осевая составляющая:

Н

Н

< e, следовательно X =1, Y= 0.

> e, следовательно X =0,4, Y= 5,72.

Коэффициент безопасности Kб =1 (спокойная нагрузка).

Температурный коэффициент Kт =1 (температура до 1000 ).

Эквивалентная нагрузка:

Н.

Н

Выполняем расчет для опоры В как более нагруженной. (постоянный режим нагружения).

Эквивалентная долговечность:

,

где Lh – суммарное время работы подшипника.

часов.

Ресурс подшипника:

,

где n = 72 мин–1 – частота вращения.

млн. об.

Динамическая грузоподъемность:

,

где a1 = 1 – коэффициент надежности,

a2 = 1 – коэффициент совместного влияния качества материала и условий эксплуатации.

кН

C > C паспорт , следовательно условие проверки по динамической грузоподъемности выполняется. Эквивалентная статическая нагрузка:

,

где X0 = 0,5 и иY0 = 0,22ctga = 3,15 – для радиально-упорных подшипников.

Н < C0 .

Условие проверки по статической грузоподъемности выполняется


7. Описание системы смазки

Система смазки комбинированная.

Смазка червячной передачи осуществляется путем окунания червяка в масло, заливаемое внутрь корпуса. Глубина погружения в масло червяка до половины диаметра.

Смазка подшипников осуществляется разбрызгиванием масла. Во избежание попадания в подшипник продуктов износа червячных колес, а также излишнего полива маслом подшипники защищаются маслозащитными шайбами.

Требуемая вязкость масла при скорости скольжения 4,8 м/с и контактных напряжениях 208,5 МПа – 25×10-6 м2 /с.

Применяем авиационное масло МС-20 с вязкостью 20,5×10-6 м2 /с при t = 1000 С.


8. Литература

1. Иванов М.Н. Детали машин. – М. : Высшая школа, 1984.–336 с.

2. Анурьев В.И. Справочник конструктора-машиностроителя. – Т.1–3.М.: Машиностроение, 1978.

3. Киркач Н.Ф., Баласанян Р.А. Расчет и проектирование деталей машин. – Харьков: Вища школа, 1988.

4. Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование. – М.: Высшая школа, 1984.

5. Решетов Д.Н. Детали машин. –М.: Машиностроение, 1989.

6. Детали машин: Атлас конструкций/ Под ред. Д.Н. Решетова. – М.: Машиностроение, 1979.

7. Методические указания к выполнению курсового проекта по дисциплине «Детали машин и основы конструирования». – Харьков, 1989.

8. Методические рекомендации по изучению дисциплины «Детали машин и основы конструирования». – Харьков, 1996.
