Реферат: Лабораторная работа: Разработка технологической операции выполняемой на токарном станке

Калужский Государственный машиностроительный колледж

Отчет по лабораторному практикуму

«Разработка технологической операции , выполняемой на токарном станке»

Задание по лабораторному практикуму:

«Разработать технологическую операцию с ЧПУ с оформлением бланков технологической документации»

Содержание задания:

1. Выполнить на картах эскизов эскиз заготовки поступающей на данную операцию с ЧПУ и операционный эскиз детали.

2. Выбрать комплект режущих инструментов для станка с ЧПУ на котором будет выполняться данная операция.

3. Построить траектории режущих инструментов.

4. Выбрать комплект измерительных инструментов.

5. Выбрать режимы обработки.

6. Оформить операционную карту механической обработки, карту наладки и карту контроля на проектируемую операцию.

7. Разработать управляющую программу на данную операцию с ЧПУ.


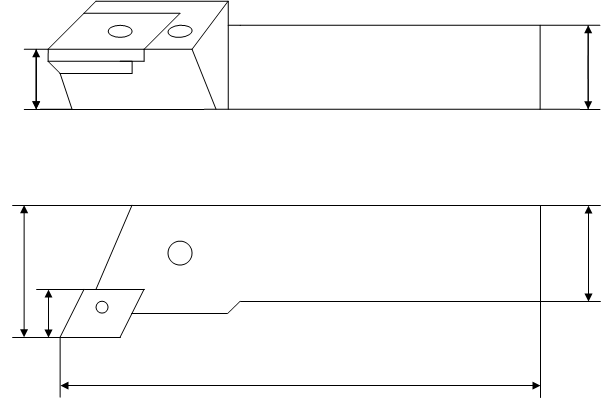

Резец проходной с φ=95˚, с ромбической пластиной (ε=80˚) из твердого сплава (ТУ 2-035-892-82).

RCLNR2525M12

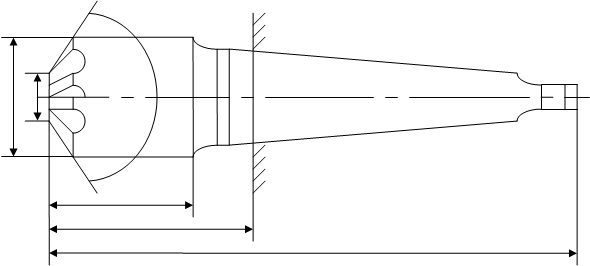

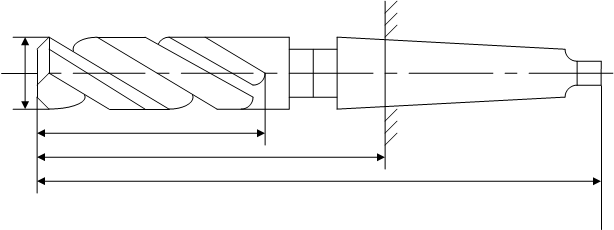

Зенкер цельный быстрорежущий с числом зубьев z=3, с коническим хвостовиком (ТУ 2-035-926-83).

035-2320-0011


Черновая развертка машинная цельная быстрорежущая с коническим хвостовиком (ГОСТ 1672-80, тип 2).

2363-3449


Чистовая развертка машинная цельная быстрорежущая с коническим хвостовиком (ГОСТ 1672-80, тип 2).

2363-3449


Зенковка коническая быстрорежущая с коническим хвостовиком (ГОСТ 14953-80, тип 10).

2353-0134

Резец расточной с φ=90˚, с трехгранной пластиной из твердого сплава (ТУ 2-035-1040-86).

К.01.4980.000-02


Черновой резец проходной с φ=95˚, с ромбической пластиной (ε=80˚) из твердого сплава (ТУ 2-035-892-82).

RCLNR2225M12


Чистовой резец контурный с φ=93˚, с ромбической пластиной (ε=55˚) из твердого сплава (ТУ 2-035-892-82).

RDINR2525M15

Зенковка коническая быстрорежущая с коническим хвостовиком (ГОСТ 14953-80, тип 10).

2353-0134


Резец расточной с φ=90˚, с трехгранной пластиной из твердого сплава (ТУ 2-035-1040-86).

К.01.4980.000-02
