Курсовая работа: Проект привода цепного конвейера

Содержание

Вступление

1. Кинетический и силовой расчёт привода

1.1 Кинематическая схема привода

1.2 Выбор двигателя

1.3 Общее передаточное число и разбиение его по степеням

1.4 Силовые и кинематические параметры привода

2. Расчет клиноременной передачи

2.1 Исходные данные для расчёта передачи

2.2 Механический расчет

3. Расчет цилиндрической 3.1. Кинематическая схема передачи и исходные данные для расчета

3.2 Выбор материала и определение допустимых напряжений

3.3 Определение геометрических параметров

3.4 Проверочный расчет передачи

3.5 Определение сил в зацеплении (см. рис. 3.3)

4. Расчёт цилиндрической косозубой передачи || ступени

4.1 Кинематическая схема передачи и исходные данные для расчета

4.2 Выбор материала и определение допустимых напряжений

4.3 Определение геометрических параметров

4.4 Проверочный расчет передачи

4.5 Определение сил в зацеплении (см. рис. 3.3)

5. Условный расчет валов

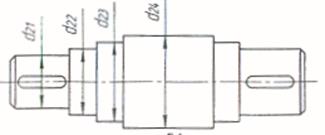

5.1 Определение диаметров входного валаредуктора

6. Определение конструктивных размеров зубчатых колес

6.1 Размеры зубчатых колес цилиндрической передачи I ступени

6.2 Размеры зубчатых колес цилиндрической передачи II ступени

6.3 Определяем размеры цилиндрического колеса (рис.6.1.)

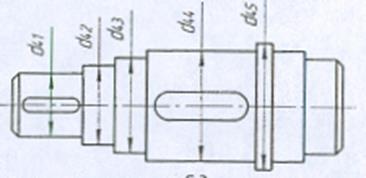

6.4 Определение диаметров выходного вала

7. Конструктивные размеры корпуса и крышки редуктора

7.1 Определение конструктивных размеров корпуса и крышки редуктора, согласно табл. 4.2, 4.3, [1]

7.2 Размеры необходимые для черчения

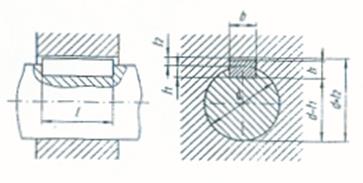

8. Выбор шпонок и их проверочный расчет

9. Расчёт промежуточного вала редуктора на статическую способность и долговечность

9.1 Расчет вала на несущую способность

9.2 Расчет вала на прочность

10. Расчет подшипников качения

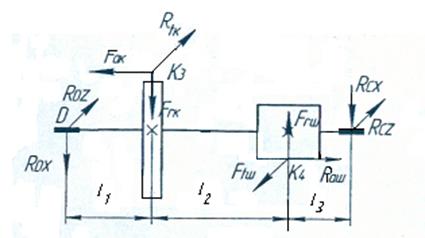

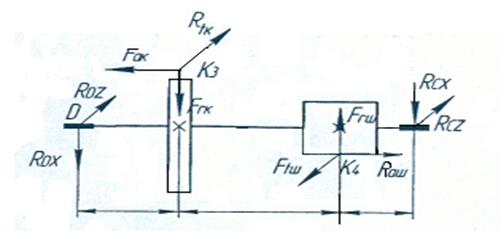

10.1 Определение реакции в опорах

10.2 Определение коэффициентов

10.3 Определение эквивалентной нагрузки

10.4 Определяем долговечность подшипников

10.5 Выбор муфты

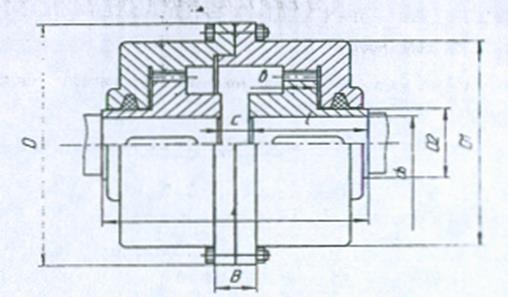

10.6 Проверочный расчёт зубчатой муфты

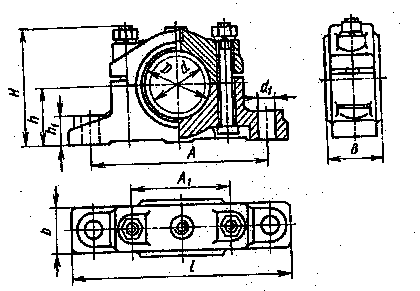

11. Выбор и проверочный расчёт опор скольжения

Литература


Вступление

Развитие народного хозяйства Украины тесно связано с развитием машиностроения, так как материальная мощность современной страны базируется на технике – машинах, механизмах, аппаратах, приводах, которые выполняют разную полезную работу. В наше время нет ни одной области народного хозяйства, где бы не применялись машины и механизмы в широких масштабах. Благодаря этому осуществляется комплексная механизация в промышленности, в сельском хозяйстве, в строительстве, на транспорте. Это заставляет уделять большое внимание при проектировании и усовершенствования конструкций современных машин и механизмов. Машины и механизмы, которые проектируются, должны иметь высокие эксплуатационные показатели, не большое количество энергии и эксплуатационных материалов, должны быть экономичными, как в процессе производства, так и в процессе эксплуатации, удобными и безопасными в обслуживании.


1. Кинетический и силовой расчёт привода

Согласно техническому заданию на курсовой проект по дисциплине «Детали машин» необходимо спроектировать привод цепного конвейера, который состоит из двигателя, клиноременной передачи, двухступенчатого цилиндрического ора и муфты. При проектировании деталей привода использованы современные критерии оценки их работоспособности – прочность, жесткость и износостойкость. Кинематический и силовой расчеты привода

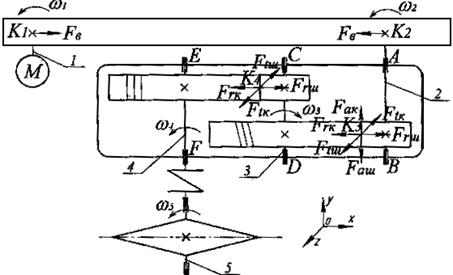

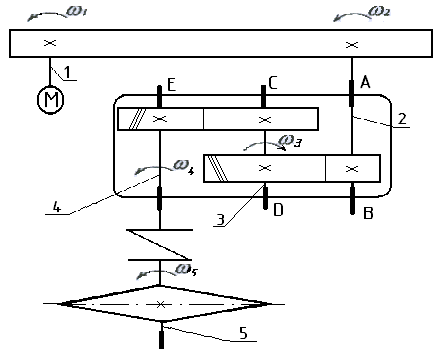

1.1 Кинематическая схема привода

Рис 1.1

Таблица 1.1

Исходные данные для кинематического и силового расчета привода

Название параметров Обозначения в формулах Единица измерения Величина параметра
Окружная сила F1 Н 28000
Скорость м/с 0,5
Число зубьев z - 9
Шаг цепи р мм 160
Режим работы P - С
Число смен T - 1

1.2 Выбор двигателя

Работа над курсовым проектом по дисциплине «Детали машин» подготавливает студентов к решению более сложных задач общетехнического характера в своей дальнейшей практической деятельности.

Определяем необходимое усилие на валу 1 двигателя, кВт,

кВт

где N 5 – усилие на приводном валу 5, кВт , ηобщ - общий кпд.

кВт,

ηобщ = η12 η23 η34 η45 = 0,95· 0,95· 0,96· 0,98 = 0,85,

гдеη12= ηкр = 0,95 – кпд между 1 и 2 валами; η23 = ηцп · η кр = 0,96·0,99=0,95 – кпд между 2 и 3 валами; η34цп· ηоп = 0,97·0,99=0,96 – кпд между 3 и 4 валами; η45 = ηм· ηоп ηоп =1·0,99·0,99=0,98 – кпд между 4 и 5 валами.

Средние значения кпд принимаем из [1], табл. 1.1

ηкр = 0,95-кпд клиноременной передачи;

ηцп =0,97-кпд цилиндрической передачи;

ηоп =0,99-кпд в опорах;

ηм =1,0-кпд муфты.

Принято, что валы привода установлены на подшипниках качения.

Определяем угловую скорость и частоту вращения вала электродвигателя.

рад/с

где рад/с – угловая скорость на 5 валу

где

- общее передаточное отношение привода.

,

Средние значения ориентировочных передаточных чисел принимаем из [2], табл. 5.5, с 74.

- ориентировочное передаточное число клиноременной передачи; - ориентировочное передаточное число цилиндрической передачи I ступени; - ориентировочное передаточное число цилиндрической передачи II ступени; - ориентировочное передаточное число муфты.

Определяем частоту вращения вала 1

об/мин.

Выбираем электродвигатель исходя из условий .

Из [3], табл.2.4, с.23, выбираем электродвигатель 4АН180М6, кВт об/мин и для дальнейших расчётов выполняем переход от к

рад/с

1.3 Общее передаточное число и разбиение его по степеням

Определяем действительное общее передаточное число привода при выбранном двигателе.

Проводим разбиение по степеням.

Принимаем ; ; .

Тогда

1.4 Силовые и кинематические параметры привода

Определяем мощности на валах:

кВт ; кВт ;

кВт ; кВт;

кВт (див.розд.1.2.1.)

Определяем угловые скорости валов:


рад/с;

рад/с;

рад/с;

рад/с;

рад/с.

Определяем крутящие моменты на валах:

Нм ; Нм;

Нм; Нм ;

Нм .

Результаты расчётов сводятся в табл.1.2 и являются исходными данными для всех следующих расчётов.

Таблица 1.2

Результаты кинетического и силового расчётов привода

Параметры

№ вала

N, кВт ω рад/с

М,Нм

1 16,5 102,05 161,7 2,98 47,68
2 15,7 34,24 458,5
4
3 14,9 8,56 1740
4
4 14,3 2,14 6682
1
5 13 2,4 6542

2. Расчет клиноременной передачи

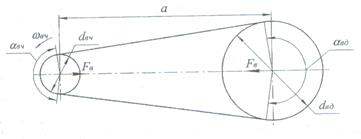

Схема клиноременной передачи

Рис 2.1

2.1 Исходные данные для расчёта передачи

Таблица 2.1

Исходные данные для расчета передачи

Параметры

№шва

N, кВт w, рад/с М, Нм ид12 и добщ
1 16,5 102,05 161,7 2,98 47,68
2 15,7 34,24 458,5

2.2 Механический расчет

Сечение ремня по табл. 5.6 ([8], с. 69)

Рис 2.2

При заданном значении М принимаем сечение ремня (В).

Диаметр меньшего шкива

Минимально допустимый диаметр шкива dmin = 63 мм .

Для повышения коэффициента полезного действия передачи, увеличения долговечности и тяговой способности ремней, уменьшение числа ремней принимаем d 1 =100 мм.

Диаметр большего шкива: d 2 = d 1 ·i кл =100∙2,98=298

Скорость ремня: ;

где v – скорость ремня, м/с.

Частота вращения ведомого вала ;

где n 2 – частота вращения ведомого вала, об/мин .; - коэффициент скольжения; принимаем = 0,01

об/мин .

Ориентировочное межосевое расстояние

Принимаем a 0 =400 мм.

Длина ремня

;

где L - длина ремня, мм;

;

;

мм.

В соответствии с ГОСТ 1284.1-80 принимаем L = 1600 мм.

Окончательное межосевое расстояние

;

мм.

Принимаем a = 500 мм.

Наименьшее расстояние, необходимое для надевания ремня

a наим = a - 0,01L ;

a наим = 500-0,01·1600 = 484 мм.

Наибольшее расстояние, необходимое для компенсации вытяжки ремня

a наиб = a - 0,025L ;

a наиб = 500-0,025·1600 = 460 мм.

Коэффициент динамичности и режима работы

с р = 1,1

Угол обхвата

;

где - угол обхвата, º;

По табл. 5.7 ( 5, с.71) величина окружного усилия р0 , передаваемого одним ремнем р0 =124 Н (на один ремень)

Допускаемое окружное усилие на один ремень

[р]=р0 ×Сα ×СL ×CР ,

где Сα =1-0,003(180-α1 )=1- 0,003(180-156,24)=0,93

Коэффициент, учитывающий длину ремня

, так как расчетная длина L=1600=L0

Коэффициент режима работы Ср =1, следовательно

[р]=824∙0,93=757

где р0 =814 ( по табл. 5,7 [8], с. 71 )

Окружное усилие

Н

Расчетное число ремней ; .

Принимаем Z = 4


3. Расчет цилиндрической 3.1. Кинематическая схема передачи и исходные данные для расчета

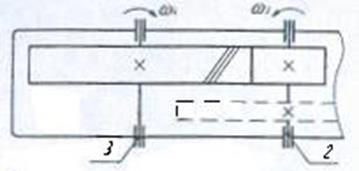

Кинематическая схема передачи

Рис.3.1.

Исходные данные для расчета передачи Таблица 3.1.

параметры

№ вала

N, кВт ω, рад/с M,Нм ид34 идобщ
2 15,7 34,24 458,5 4,0 47,68
3 14,9 8,56 1740

3.2 Выбор материала и определение допустимых напряжений

Материалы зубчатых колес

Для уравновешивания долговечности шестерни и колеса, уменьшения вероятности заедания и лучшей приработки твердость зубьев шестерни необходимо выбирать большей, чем твердость колеса: НВш = НВк + (20…50).

Так как к габаритам передачи не накладываются жесткие условия, то для изготовления зубчатых колес, из [6], принимаем материалы для шестерни – сталь 50 , для колеса – сталь 40. Параметры материалов зубчатых колес сводим в таблицу 3.2.


Таблица 3.2

Материалы зубчатых колес.

Материал Термообработка Предел теку-чести, σт, МПа Твердость, НВ
Шестерня Сталь 50 нормализация 380 180
Колесо Сталь 40 нормализация 340 154

Допустимые контактные напряжения:

,

где σН lim – граница контактной долговечности поверхности зубцов, соответствует базовому числу циклов изменения напряжений NН0 = 30 НВ2,4 , (при твердости поверхности зубьев ≤350 НВ, σН lim b = 2 НВ +70):

σН l im b ш = 2·180+70=430МПа, σН lim b к =2· 154 + 70=378 МПа;

NН0ш = 30·1802,4 = 7,76·106 , NН0к = 30 · 1542,4 = 5,3·106 ;

S Н – коэффициент безопасности (запас прочности), учитывается от термообработки и характера нагрузок, принимаем S Н = 1,1, [6];

КН L – Коэффициент долговечности, который учитывает время службы и режим нагрузок передачи, определяется из соотношения NН0 и дополнения (NΣ ·КНЕ ); КНЕ – коэффициент интенсивности режима нагрузки, из [6], табл. 1.1, для легкого режима принимаем КНЕ = 0,06.

NΣ - суммарное число циклов нагрузки зубьев за все время службы передачи:

,


где Lh –время службы передачи, для односменной работы Lh =1·104 час.

, .

NΣш · КНЕ =1,96 · 108 · 0,06 = 1,17 · 106 < NН0ш = 7,76 · 106 ,

NΣк · КНЕ = 0,49 · 108 · 0,06 =2,9 · 106 < NН0ш = 5,3 ·106 .

Так как в обоих случаях NН0 >NΣ · КНЕ , то коэффициент долговечности

,

.

Мпа ; МПа

Допустимые напряжения на изгиб.

,

где σF limb – граница выносливости поверхности зубцов при изгибе, соответствует базовому числу циклов смены напряжений N = 4 · 106 , [6], (при твердости поверхности зубьев ≤350 НВ, σF limb = НВ + 260):

σF limb ш = 180 +260 = 440МПа, σF limb к = 154 + 260 = 414 МПа;

SF коэффициент безопасности (запас прочности), из [2], принимаемSF = 1,8, KFL – коэффициент долговечности, который учитывает время службы и режим нагрузок передачи, определяется соотношением NF0 и (NΣ KF Е ); KF Е – коэффициент интенсивности режима нагрузки, из [6], табл. 1.1, для легкого режима принимаем KF Е = 0,02.

NΣ m ·KF Е = 1,05·108 ·0,02 = 2,1·106 < NF0 = 4·106 ,

NΣк ·KF Е = 0,26·108 ·0,02 = 0,52·106 < NF0 = 4·106 .

Так как в обоих случаях NF0 > NΣ KF Е , то согласно [ ], коэффициент долговечности:

; .

KFC - коэффициент реверсивности нагрузки, для нереверсивной передачиКН L – 1,0, [6].

;

Допустимые максимальные контактные напряжения.

[σН ]max = 2,8 σТ .

[σН ]max ш = 2,8·380 = 1064 МПа , [σН ]max к =2,8·340=952 МПа.

Допустимые максимальные напряжения на изгиб.

[σF ]max = 0,8 σТ .

[σF ]max ш = 0,8·380 = 304 МПа., [σF ]max к = 0,8·340 = 272 МПа .

3.3 Определение геометрических параметров

Межосевое расстояние.

Из условий контактной усталости поверхности зубьев:

,

где Ка – коэффициент межосевого расстояния, из [6], для косозубых передач Ка = 4300 Па1/3 ; - коэффициент ширины зубчатого венца по межосевому расстоянию, из [6], для косозубой передачи принимаем

ψ ba = 0,45; и = ид 34 = 4;

КНβ – коэффициент распределения нагрузки по ширине венца зубчатого колеса, из [6], табл.1.2, в зависимости от ψ bd = 0,5 ψ ba (и+ 1) = 0,5 · 0,45 · (4+1) = 1,13, для косозубой передачи КНβ = 1,046;[σН ] – наименьшее из двух значений (шестерни и колеса) допустимых контактных напряжений, МПа .

,

Определение модуля.

Первоначальное значение расчетного модуля зубьев определяется

где β – угол наклона зубьев, для косозубой передачи β = 20°;

Zш – число зубьев шестерни, согласно [6] принимаем Zш = 20;

Zш – число зубьев колеса, Zк = Zш и = 20·4 = 80.

Согласно [6], табл.1.3, принимаем m п = 5 мм.

- ширина: b к = ψ d а аw = 0,45 · 266 = 119,7 мм. Принимаем b к = 120 мм.

3.4 Проверочный расчет передачи

Расчет на контактную усталость.

где ZН – коэффициент, учитывающий форму спряженных поверхностей зубьев: для косозубых - ZН = 1,75, [6];

ZМ = 275 · 103 Па1/2 - коэффициент учитывающий механические свойства материалов зубчатых колес, [6];

ZЕ - коэффициент суммарной длинны контактный линий спряженных зубьев: для косозубых - ZЕ = 0,8, [6];

КН = КНа КН β КН V – коэффициент нагрузки : КНа – коэффициент распределения нагрузки между зубьями из [6], табл. 1.4, КН а = 1,15; КН β = 1,046, см. разд.3.3.1, КН V – коэффициент динамической нагрузки, из [6], табл. 1.4, при

; К HV =1.02; КН =1,15∙1,046∙1,02=1,22.

Так как σН = 363 находится в пределах (0,9…1,0)[σН ], то расчет можем считать завершенным: .

Расчет на контактную прочность.

,

где Кп =2,2, [σН ]max – наименьшее из двух значений (шестерни и колеса) допустимых максимальных контактных напряжений, МПа

Условие выполняется.

расчет на усталость при изгибе.

Определяем отдельно для шестерни и колеса по формуле

,

где - Y F - коэффициент формы зуба, из [6], табл. 1.7, по эквивалентному числу зубьев Z V , для косозубой передачи: , Y =3,92; ,Y = 3,6.

Y E - коэффициент перекрытия зубьев, согласно [6] принимаем Y E =1,0.

Yβ - коэффициент наклона зубьев, согласно [6] для косозубых передач принимается:

КF = К К КF V - коэффициент нагрузки: К – коэффициент распределения нагрузки между зубьями для косозубых - К =1,0, [6], табл. 1,8; К –коэффициент

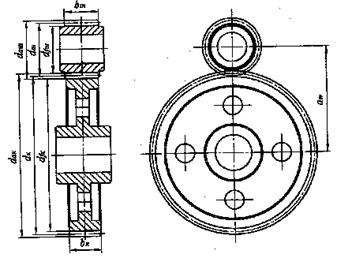

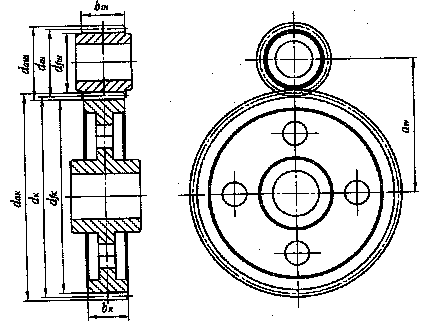

Геометрические размеры цилиндрической зубчатой передачи


Рис 3.2.

Геометрический расчет передачи (см. рис. 3.2).

Межосевое расстояние

Принимаем аw = 266 мм.

Уточняем угол наклона зубьев

Размеры шестерни:

- делительный диаметр:

- диаметр вершин зубьев: d аш = d ш + 2mn = 106,4+ 2 · 5= 116,4мм;

- диаметр впадин: d ƒш = d ш – 2,5mn = 106,4 – 2,5 · 5= 93,9мм;

- ширина: b ш =b к + 5 мм = 120 + 5 = 125 мм.

Размеры колеса:

-делительный диаметр

- диаметр вершин зубьев:d ак = d к + 2mn = 425,5 +2 · 5 = 696 мм ;

- диаметр впадин: d ƒк = d к – 2,5mn = 425,5 – 2,5 · 5 = 413 мм;

распределения нагрузки по ширине венца зубчатого колеса, из [6], табл. 1.9, в зависимости от ψ ba = 1, 13 (см. разд. 3.3.1.) для косозубой передачи К = 1,09; КF V - коэффициент динамической нагрузки, выбирается из табл. 1.10, [6], при КF V = 1,05; КF = 1,00 · 1,09 · 1,05 = 1,14.

Условия выполняются.

Расчет на прочность при изгибе.

Выполняется отдельно для шестерни и колеса при действии кратковременных максимальных нагрузок (в период пуска двигателя).

σF ma х = σF Кп ≤ [σF ]max΄

где Кп – коэффициент перегрузки, из [2], табл. 1, с. 249 - Кп =2,2.

σF ma х ш = 114 · 2,2 = 250,8 МПа ≤ [σF ]max ш = 304 МПа,

σF ma х к = 92 · 2,2 = 202,4 МПа ≤ [σF ]max к = 272 МПа.

Условия выполняются.

3.5 Определение сил в зацеплении (см. рис. 3.3)

- окружная сила

- радиальная сила

- осевая сила Fаш = Fак = F t к tgβ = 8651· tg 19,95 0 = 3139 Н

Схема сил в зацеплении

Рис.3.3.


4. Расчёт цилиндрической косозубой передачи || ступени

4.1 Кинематическая схема передачи и исходные данные для расчета

Кинематическая схема передачи

Рис.4.1.

Исходные данные.

Таблица 4.1.

Исходные данные для расчета передачи

параметры

№ вала

N, кВт ω, рад/с M,Нм ид34 идобщ
3 14,9 8,56 1740 4 47,68
4 14,3 2,14 6682

4.2 Выбор материала и определение допустимых напряжений

Материалы зубчатых колес.

Для уравновешивания долговечности шестерни и колеса, уменьшения вероятности заедания и лучшей приработки твердость зубьев шестерни необходимо выбирать большей, чем твердость колеса: НВш = НВк + (20…50).

Так как к габаритам передачи не накладываются жесткие условия, то для изготовления зубчатых колес, из [6], принимаем материалы для шестерни – сталь 50 , для колеса – сталь 40. Параметры материалов зубчатых колес сводим в таблицу 3.2.

Таблица 4.2.

Материалы зубчатых колес

Материал Термообработка Предел теку-чести, σт, МПа Твердость, НВ
Шестерня Сталь 50 нормализация 380 180
Колесо Сталь 40 нормализация 340 154

Допустимые контактные напряжения:

,

где σН lim – граница контактной долговечности поверхности зубцов, соответствует базовому числу циклов изменения напряжений NН0 = 30 НВ 2,4 , (при твердости поверхности зубьев ≤350 НВ, σН lim b = 2 НВ +70):

σН l im b ш = 2·180+70=430МПа, σН lim b к =2· 154 + 70=378 МПа;

NН0ш = 30·1802,4 = 7,76·106 , NН0к = 30 · 1542,4 = 5,3·106 ;

KFL – коэффициент долговечности, который учитывает время службы и режим нагрузок передачи, определяется соотношением NF0 и (NΣ KF Е ); KF Е – коэффициент интенсивности режима нагрузки, из [6], табл. 1.1, для легкого режима принимаем KF Е = 0,02.

NΣ m ·KF Е = 1,05·108 ·0,02 = 2,1·106 < NF0 = 4·106 ,

NΣк ·KF Е = 0,26·108 ·0,02 = 0,52·106 < NF0 = 4·106 .

Так как в обоих случаях NF0 > NΣ KF Е , то согласно [ ], коэффициент долговечности:

;

.

KFC - коэффициент реверсивности нагрузки, для нереверсивной передачи КН L – 1,0, [6].

;

Допустимые максимальные контактные напряжения.

[σН ]max = 2,8 σТ .

[σН ]max ш = 2,8·380 = 1064 МПа , [σН ]max к =2,8·340=952 МПа.

Допустимые максимальные напряжения на изгиб.

[σF ]max = 0,8 σТ .

[σF ]max ш = 0,8·380 = 304 МПа., [σF ]max к = 0,8·340 = 272 МПа .

4.3 Определение геометрических параметров

Межосевое расстояние.

Из условий контактной усталости поверхности зубьев:


,

где Ка – коэффициент межосевого расстояния, из [6], для косозубых передач Ка = 4300 Па1/3 ; - коэффициент ширины зубчатого венца по межосевому расстоянию, из [6], для косозубой передачи принимаем

ψ ba = 0,45; и = ид 34 = 4;

КНβ – коэффициент распределения нагрузки по ширине венца зубчатого колеса, из [6], табл.1.2, в зависимости от ψ bd = 0,5 ψ ba (и+ 1) = 0,5 · 0,45 · (4+1) = 1,13, для косозубой передачи КНβ = 1,046;[σН ] – наименьшее из двух значений (шестерни и колеса) допустимых контактных напряжений, МПа .

,

Определение модуля.

Первоначальное значение расчетного модуля зубьев определяется

S Н – коэффициент безопасности (запас прочности ), зависит от термообработки и характера нагрузок, принимаем S Н = 1,1, [6];

КН L – Коэффициент долговечности, который учитывает время службы и режим нагрузок передачи, определяется из соотношения NН0 и дополнения (NΣ ·КНЕ ); КНЕ – коэффициент интенсивности режима нагрузки, из [6], табл. 1.1, для легкого режима принимаем КНЕ = 0,06.

NΣ - суммарное число циклов нагрузки зубьев за все время службы передачи:

,

где Lh –время службы передачи, для односменной работы Lh =1·10 4 час.

, .

NΣш · КНЕ =0,49 · 108 · 0,06 = 2,94 · 106 < NН0ш = 7,76 · 106 ,

NΣк · КНЕ = 0,12 · 108 · 0,06 = 0,72 · 106 < NН0ш = 5,3 ·106 .

Так как в обоих случаях NН0 >NΣ · КНЕ , то коэффициент долговечности

,

.

Мпа ; МПа

Допустимые напряжения на изгиб.

,

где σF limb – граница выносливости поверхности зубцов при изгибе, соответствует базовому числу циклов смены напряжений N = 4 · 106 , [6], (при твердости поверхности зубьев ≤350 НВ, σF limb = НВ + 260):

σF limb ш = 180 +260 = 440МПа, σF limb к = 154 + 260 = 414 МПа;

SF коэффициент безопасности (запас прочности), из [2], принимаемSF = 1,8,

где β – угол наклона зубьев, для косозубой передачи β = 20°;

Zш – число зубьев шестерни, согласно [6] принимаем Zш = 20;

Zш – число зубьев колеса, Zк = Zш и = 20·4 = 80.

Согласно [6], табл.1.3, принимаем m п = 8,0 мм .

- ширина: b к = ψ d а аw = 0,45 · 425 = 191,25 мм . Принимаем b к = 220 мм .

4.4 Проверочный расчет передачи

Расчет на контактную усталость. распределения нагрузки по ширине венца зубчатого колеса, из [6], табл. 1.9, в зависимости от ψ ba = 1, 13 (см. разд. 3.3.1.) для косозубой передачи К = 1,09; КF V - коэффициент динамической нагрузки, выбирается из табл. 1.10, [6], при ν = 1,77 м/с, КF V = 1,05; КF = 1,00 · 1,09 · 1,05 = 1,14.

Условия выполняются.

Расчет на прочность при изгибе.

Выполняется отдельно для шестерни и колеса при действии кратковременных максимальных нагрузок (в период пуска двигателя).

σF ma х = σF Кп ≤ [σF ]max΄

где Кп – коэффициент перегрузки, из [2], табл. 1, с. 249 - Кп =2,0.

σF ma х ш = 103 · 2,2 = 226,6 МПа ≤ [σF ]max ш = 304 МПа,

σF ma х к = 84 · 2,2 = 184,8 МПа ≤ [σF ]max к = 272 МПа.

Условия выполняются.

4.5 Определение сил в зацеплении (см. рис. 3.3)

- окружная сила

- радиальная сила

- осевая сила Fаш = Fак = F t к tgβ = 20470 · tg 20° = 7450 Н

Схема сил в зацеплении

Рис.4.3.

где ZН – коэффициент, учитывающий форму спряженных поверхностей зубьев: для косозубых - ZН = 1,75, [6];

ZМ = 275 · 103 Па1/2 - коэффициент учитывающий механические свойства материалов зубчатых колес, [6];

ZЕ - коэффициент суммарной длинны контактный линий спряженных зубьев: для косозубых - ZЕ = 0,8, [6];

КН = КНа КН β КН V – коэффициент нагрузки : КНа – коэффициент распределения нагрузки между зубьями из [6], табл. 1.4, КН а = 1,15; КН β = 1,046, см. разд.3.3.1, КН V – коэффициент динамической нагрузки, из [6], табл. 1.4, при

; К HV =1.02; КН =1,15∙1,046∙1,02=1,22.

Так как σН = 363 находится в пределах (0,9…1,0)[σН ], то расчет можем считать завершенным: .

Расчет на контактную прочность.

,

где Кп =2,2, [σН ]max – наименьшее из двух значений (шестерни и колеса) допустимых максимальных контактных напряжений, МПа

Условие выполняется.

расчет на усталость при изгибе.

Определяем отдельно для шестерни и колеса по формуле

,

где - Y F - коэффициент формы зуба, из [6], табл. 1.7, по эквивалентному числу зубьев Z V , для косозубой передачи: , Y =3,92; ,Y = 3,6.

Y E - коэффициент перекрытия зубьев, согласно [6] принимаем Y E =1,0.

Yβ - коэффициент наклона зубьев, согласно [6] для косозубых передач принимается:

КF = К К КF V - коэффициент нагрузки: К – коэффициент распределения нагрузки между зубьями для косозубых - К =1,0, [6], табл. 1,8; К –коэффициент

Геометрические размеры цилиндрической зубчатой передачи

Рис 4.2.

Геометрический расчет передачи (см. рис. 4.2).

Межосевое расстояние

Принимаем аw = 425 мм .

Уточняем угол наклона зубьев

Размеры шестерни:

- делительный диаметр:

- диаметр вершин зубьев: d аш = d ш + 2mn = 170 + 2 · 8,0 = 186мм;

- диаметр впадин: d ƒш = d ш – 2,5mn = 170 – 2,5 · 8,0 = 150 мм ;

- ширина: b ш b к + 5 мм = 220 + 5 = 225 мм .

Размеры колеса:

-делительный диаметр

- диаметр вершин зубьев:d ак = d к + 2mn = 680 +2 · 8,0 = 696 мм ;

- диаметр впадин: d ƒк = d к – 2,5mn = 680 – 2,5 · 8,0 = 660 мм;


5. Условный расчет валов

При отсутствии данных о моменте изгиба, диаметр вала определяют приблизительно по известному крутящему моменту из условий прочности на кручение по заниженным значениям допустимых напряжений:

где i- номер вала, j - номер участка ступенчатого вала, Мi - крутящий момент на i- тому валу, принимаем из табл. 1.2. Согласно рекомендаций [4], с.53, принимаем пониженные допускаемые напряжения кручения, для валов редукторов общего назначения, [τк ] = 25 МПа.

5.1 Определение диаметров входного валаредуктора

Схема входного вала редуктора

Рис. 5.1.

Согласно [7], с. 6 полученный диаметр округляем до ближнего большего значения из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 21 = 50 мм.

Диаметры других участков вала выбираем из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 22 =60 мм d 23 = 60 мм d 24 = 65 мм. .2. Определение диаметров промежуточного вала редуктора

Схема промежуточного вала редуктора

Рис. 5.1.


6. Определение конструктивных размеров зубчатых колес

6.1 Размеры зубчатых колес цилиндрической передачи I ступени

Устанавливаем способ изготовления шестерни и вала – вместе или отдельно. Согласно рекомендаций [1], если - отдельно, – вместе, где d - диаметр впадин шестерни (d = 200,7 мм , см. разд.3.3.3.11), d вш - диаметр участка вала под шестерню (d вш = 60 мм , см. разд. 5.2)

-выполняем вместе.

6.2 Размеры зубчатых колес цилиндрической передачи II ступени

Устанавливаем способ изготовления шестерни и вала – вместе или отдельно. Согласно рекомендаций [1], если - отдельно, – вместе где d – диаметр впадин шестерни,,d =150 мм, d вш - диаметр участка вала под шестерню d вш = d 24 =75 мм.

- выполняется отдельно.

6.3 Определяем размеры цилиндрического колеса (рис.6.1.)

Схема колеса зубчатого

Рис.6.1.

Согласно [7], с.6 полученный диаметр округляем до ближайшего большего значения из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 31 = 70 мм .

Диаметры других участков вала выбираем из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 32 = 75 мм ; d 33 = 80 мм .

6.4 Определение диаметров выходного вала

Схема выходного вала редуктора

Рис. 5.2.

Согласно [7], с.6 полученный диаметр округляем до ближайшего большего значения из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 41 = 110 мм .

Диаметры других участков вала выбираем из стандартного ряда Ra 40 ГОСТ6636-69.

Принимаем d 42 = 115 мм ;d 43 = 120 мм ;d 44 = 130 мм . d 45 = 140 мм.

Общая ширина зубчатого венца в= 220 мм.

Диаметр ступицы d с = 1,6d в = 1,6 · 130 = 208 мм

Длина ступицы lс = (1,2…1,5)d в = 1,5 · 130 = 195 мм . Принимаем 220 мм

Толщина обода δ0 = (2,5…4)mn 4 · 8 = 32 мм

Толщина диска с = (0,2…0,4)b = 0,4·220 = 88 мм Принимаем 90 мм .

Диаметр отверстий в диске d отв = 0,25[d об –(d в + 2 δст )],

где , d об = df ш - 2 δ0 = 660 – 2 · 39 = 582 мм .

d отв = 0,25[582–(130+ 2 · 39)] = 93,5 мм , принимаем d отв = 95 мм .

Диаметр центров отверстий в диске

d 0 = 0,5(d в 2 δс +d об ) = 0,5 · (130 +2 · 38 + 582) = 395 мм .


7. Конструктивные размеры корпуса и крышки редуктора

7.1 Определение конструктивных размеров корпуса и крышки редуктора, согласно табл. 4.2, 4.3, [1]

Толщина стенки корпуса редуктора:

δ = 0,025aw + 3 = 0,025 · 425 + 3 = 13,6 ≈ 14 мм ,

где aw – межосевое расстояние зубчатых передач редуктора.

Толщина стенки крышки редуктора:

δ1 = 0,02аw + 3 = 0,02 · 425 + 3 = 11,5 ≈ 12 мм .

Толщина верхнего фланца корпуса:

S = (1,5…1,75) · δ =(1,5…1,75) ∙14 = 21…24,5 = 24 мм .

Толщина нижнего фланца корпуса:

S 2 = 2,35 δ = 2,35 ∙14 = 32,9 ≈ 33мм.

Толщина фланца крышки редуктора:

S 1 = (1,5…1,75) · δ1 =(1,5…1,75) ·12 = 18…21 = 20 мм .

Диаметр фундаментных болтов:

d 1 = 0,072aw + 12 = 0,072 · 425 + 12 = 37,9 ≈ 39 мм ,

Диаметр болтов, стягивающих корпус и крышку возле бобышек:

d 2 = (0,7…0,75) ·d 1 =(0,7…0,75) ∙39 = 27,3…29,25 = 27 мм .

Диаметр болтов, стягивающих фланцы корпуса и крышки редуктора:

d 3 = (0,5…0,6) ·d 1 =(0,5…0,6) ∙24 = 12…14,4 = 14мм.

Ширина опорной поверхности нижнего фланца корпуса:

m = k + 1,5 δ = 60 + 1,5 ∙ 14 = 81мм.

Толщина ребер корпуса:

с1 = (0,8…1) · δ = (0,8…1) ·∙14 = 10,4…14 = 12мм.

7.2 Размеры необходимые для черчения

Минимальный зазор между колесом и корпусом:

b = 1,2 δ = 1,2 · 14 = 16,8 мм .

Расстояние от внутренней стенки до торца вращающейся детали:

е1 = (1,0…1,2) δ = (1,0…1,2) ∙14 = 14…16,8 = 12мм.

Расстояние от внутренней стенки до радиального торца вращающейся детали:

е2 = (0,5…1,0) ∙ δ = (0,5…1,0) ∙14 = 7,0…14 = 10мм.

Расстояние от окружности выступов наибольшего колеса до дна редуктора: b 0 = (0,5…10)m = (5…10) ∙8 = 50…80мм.

Размеры отверстий под подшипники редуктора принимаем в зависимости от размеров подшипника, согласно рекомендаций с. 141, [1].

Оставшиеся необходимые геометрические размеры корпуса и крышки принимаем конструктивно на основе рекомендаций с. 140-8. Эскизная компоновка редуктора


8. Выбор шпонок и их проверочный расчет

Выполняем проверочный расчет шпонки на смятие. Результаты расчетов сводим в таблицу 8.2.

Таблица 8.2.

Результаты проверочных расчетов шпонок на смятие

Номер вала и название шпонки [σсм]
2– шпонка под ведомый шкив клиноременной передачи 140
2- шпонка под шестерню цилиндрической передачи I ступени
3 – шпонка под колесо цилиндрической передачи I ступени
3 – шпонка под шестерню цилиндрической передачи II ступени
4 – шпонка под колесо цилиндрической передачи II ступени

4 – шпонка под зубчатую муфту

Схема шпоночного соединения

Рис. 8.1.

Для передачи крутящего момента зубчатые колеса, шкивы, муфты соединяются с валами при помощи призматических шпонок.

Геометрические размеры поперечных сечений (b, h) призматических шпонок выбираем в зависимости от диаметров валов. Длины шпонок принимаем на 5…10 мм меньше длин ступиц в ряду стандартных значений, приведенных в табл.5.19, [1].

В качестве материала шпонок используем – Сталь 45, нормализованную [σзм ] = 140 МПа и [τзр ] = 100 МПа, с. 191, [1].

Размеры сечений шпонок и пазов по ГОСТ 10748-79 выбираем из табл. 5.19, [1] и сводим в таблицу 8.1

Таблица 81

Параметры и размеры шпоночных соединений

Номер вала и название шпонки Диам. вала d1 мм

Мкр,

Нм

Размеры шпонки, мм
b h l t1 t2
2– шпонка под ведомый шкив клиноременной передачи 50 458,5 18 11 80 7 4,4
2- шпонка под шестерню цилиндрической передачи I ступени 55 458,5 20 12 90 7,5 4,9
3 – шпонка под колесо цилиндрической передачи I ступени 75 1740 22 14 100 9 5,4
3 – шпонка под шестерню цилиндрической передачи II ступени 75 1740 22 14 100 9 5,4
4 – шпонка под колесо цилиндрической передачи II ступени 130 6542 36 20 180 12 8,4
4 – шпонка под зубчатую муфту 110 6542 32 18 150 11 7,4

При эскизном проектировании размещаем детали передач (шестерни и зубчатые колеса), валы, подшипники, складываем эскизную компоновку цилиндрического редуктора.

По определенном размерам зубчатых передач, валов, корпуса и крышки(см. разд. 3, 4, 5, 6,) строим на миллиметровой бумаге формата А1 эскиз коническо – цилиндрического редуктора, в масштабе 1:4. При оформлении эскиза редуктора вычерчиваем конструкцию колес и его корпуса. Подшипники и болтовые соединения вычерчиваем упрощенно.

Подшипники качения выбираются из [3], ориентируясь на диаметры валов и характер нагрузки в передачах. В нашем случае выбираем подшипники №7312, №7314, №7224. В зависимости от их номера, который вмещает сведения о типе и серии подшипника выписываем габаритные размеры, которые используем в эскизной компоновке.

Размеры крышек под подшипники редуктора принимаем в зависимости от размеров подшипников, согласно рекомендаций с. 14.1, [1].

Другие необходимые геометрические размеры принимаем конструктивно, на основе рекомендаций с. 140-143, [1].

Для расчетов промежуточного вала из компоновочного чертежа прямым измерением определяем расстояние между точками приложения сил: l 1 = 108мм, l 2 = 184мм иl 3 = 156мм .

После согласования параметров редуктора, проверочных расчетов валов и подшипников качения, чертим общий вид 143, [1].проверочный расчет шпонок на срез. Результаты вносим в таблицу 8.3.

Таблица 8.3

Результаты проверочного расчета шпонок на срез

Номер вала и название шпонки [σсм]
2– шпонка под ведомый шкив клиноременной передачи 80
2- шпонка под шестерню цилиндрической передачи I ступени
3 – шпонка под колесо цилиндрической передачи I ступени
3 – шпонка под шестерню цилиндрической передачи II ступени
4 – шпонка под колесо цилиндрической передачи II ступени

4 – шпонка под зубчатую

муфту


Условия прочности на деформации смятия и срез выполняются.

Порядок построения сил выполняем в следующей последовательности:

- вычерчиваем кинематическую схему привода;

- обозначаем опоры валов латинскими буквами А, В, С, D, E, F, обозначаем точки приложения сил К1 , К2 , К3 , К4 , приводим пространственную систему координат X, Y, Z к которой осуществляется привязка действующих сил;

- выполняем построения схемы сил в точках их приложения, способность и долговечность


9. Расчёт промежуточного вала редуктора на статическую способность и долговечность

9.1 Расчет вала на несущую способность

Силы, действующие на вал во время работы редуктора:

- силы, действующие на цилиндрическую шестерню II ступени: окружная сила Ft ш = 20470 Н, Радиальная сила Fr ш =7928 Н; Осевая сила Fa ш =7450 Н.

- силы, действующие на цилиндрическое колесо I ступени Ftk = 8651 Н; радиальная сила Frk = 3349 Н; осевая сила F ак = 3139 Н.

Вычерчиваем расчетную схему вала (рис.9.1) и определяем размеры между опорами и точками приложения сил (расстояние определяем по первой эскизной компоновке редуктора измерением, допустив, что силы приложенные по середине колеса и шестерни): l 1 = 108 мм, l 2 = 184 мм ,l 3 = 156 мм.

Находим реакции в опорах от сил в вертикальной и горизонтальной плоскости:

- в вертикальной х 0у

ΣМ F ( D ) =0.

.

RDX = RCX Fr ш + Frk = 7262 - 7928 + 3349 = 2683 Н


- в горизонтальной z Ox

ΣМ F ( D ) =0

ΣМ F ( D ) = - Ft ш ∙( l 1 + l 2 )+ Ftk l 1 + Rc z ( l 1 + l 2 + l 3 ) = 0

RDZ = - Rc z + Ft ш + Ftk = - 11256 + 20470 – 8651 = 562Н

Выполняем построения эпюр моментов изгиба в вертикальной и горизонтальной плоскостях, суммарного крутящего момента и изгиба.

Момент изгиба в вертикальной плоскости:

в m.K3 : МК3 = RDX · l 1 =2683 · 0,108 = 290 Нм;

в m.K4 : МК4 = RCX · l 3 =7262 · 0,156 = 1132,8 Нм;

Момент изгиба в горизонтальной плоскости

в m.K4 : МК4 = RDz · l 1 = 562 · 0,108 = 61Нм;

Суммарный момент изгиба определяется по формуле:

в m.K3 :

в m.K4 :

Определяем приведенный (эквивалентный) момент в опасном сечении.

Исходя из анализа построенных эпюр моментов опасное сечение вала находится на шестерне цилиндрической передачи II ступени (точка К4 ).

Значение эквивалентного момента в m.K4 :

.

– коэффициент, табл. 5.3., [1] для материала вала

сталь 40. [σ1 ], σ0 - допустимые напряжения для материала вала соответственно при симметричном и при пульсирующем циклах нагрузки, табл. 5.3., [1].

Определяем диаметр вала в опасном сечении:

Полученный диаметр округляем до ближайшего большего значения из стандартного ряда R а 40 ГОСТ 6636-69. С учетом шпоночного паза принимаем d 32 = 75мм.

Диаметр вала в этом сечении, принятый в условном расчете

d 32 = 75,0мм, т.е. условие выполняется.

9.2 Расчет вала на прочность

Для опасного сечения быстроходного вала, который имеет конструктивный концентратор напряжений – переход от меньшего диаметра к большему (между участками под подшипник и шестерню), определяем характеристики напряжений, [1], с.173- 185.

- границы выносливости:

для напряжений изгиба при симметричном цикле:

σ -1 = 043σВ =0,43 · 800 = 344 МПа, σ m = 0 МПа;

для напряжений кручения при пульсирующем цикле:

τ-1 = 0,58 σ -1 = 0,58 · 344 = 199,52 МПа; τm = τа =2,79 МПа;

-амплитуды напряжений:

при симметричном цикле:

где МЗ j – суммарный момент изгиба в m. К4 , Нм,

Рис. 11 .1.

З j – осевой момент в сечении опор j – того участка вала. Для сечения в m. К4 , м3 .

где d – диаметр вала под подшипник,

при пульсирующем цикле:

где W к j – полярный момент сечения опор j – того участка вала. Для сечения под шпонку, м3 .

Выбираем коэффициенты:

- эффективные коэффициенты конструкционных напряжений при изгибе - Кσ = 1,75, при кручении - Кτ =1,50, табл. 5.11, [1].

- масштабные коэффициенты, учитывающие снижения границы выносливости с увеличением размеров вала: при изгибе - έσ = 0,745; при кручении- έ r = 0,745, табл. 5.16, [1].

- коэффициенты учитывающие свойства материалов до асимметрии цикла напряжений:

при изгибе – ψσ =0,02 + 2·10-4 · 800 = 0,18 МПа;

при кручении - ψτ =0,5ψσ = 0,5· 0,18 = 0,09 МПа.

Определяем коэффициент запаса прочности опасного сечения:

где Ѕσ и Ѕτ – коэффициенты запаса прочности при действии изгиба и кручения.

[Ѕ ] допустимое значениекоэффициенты запаса прочности. Для редукторных валов [Ѕ ] ≥2,5…3,0, с.185, [1].


,

,

Условие выполняется.


10. Расчет подшипников качения

Исходные данные для расчета:

Диаметры вала под подшипники – 70 мм

Реакции в опорах: Rсх = 7262 Н, R DX =2683Н,

RCZ = 11256, ROZ = 562H

Осевые силы: F фш = 7450 Н, F ок = 3139Н.

Угловая скорость: ω3 = 18,3 рад/с.

Pис. 12.1

10.1 Определение реакции в опорах

Определяем результативную радиальную реакцию в каждой опоре вала (для схемы нагрузки):

,

где Rпх = R nz радиальные реакции в опоре, в горизонтальной и вертикальной плоскостях.

Индекс «п»- опора.


;

.

Выбираем роликовые однорядные подшипники №7314 с такими основными параметрами:

d = 70 мм, D = 150 мм, B = 35 мм .

C = 168 кН – динамическая грузоподъемность;

С0 = 137 кН – статическая грузоподъемность;

е = 1,5tga =1,5 tg 140 = 0,37.

Результирующая осевая сила:

F a = Fаш Fак = 7450 –3139= 1713 Н.

Определяем по соотношению коэффициент осевой нагрузки.

Определяем составляющие осевых реакций Sп в подшипниках от радиальных реакций Rrn :для радиально-упорных шариковых подшипников:

- для опоры А:

SC = eRrC =0.37∙13395=4956H ;

для опоры В:

SD = eRrD = 0.37∙2741=1014.0 H .

Определение осевых реакций R ап подшипников.

Осевые реакции определяем исходя из схемы размещения подшипников, принимаем схему – «в распор»:

Рис.10.2.

-в т. D

ΣF =- SC + Fa + SD =-4956+4311+1014=369H >0.

тогда

RaD = Fa + SC = 4311+4956=9267H

-в т. С

Σ F =- SD - Fa + SC =- 1014-4311+4956=-369H .>0

тогда

RaC = SC = 4956H .

10.2 Определение коэффициентов

V -коэффициент оборота кольца, V = 1,0 (вращается внутреннее кольцо);

реакции подшипников:

- для опоры С

- для опоры D

10.3 Определение эквивалентной нагрузки

Pen =( X V Rrn + Y Ran )∙ Kσ KT :

- опора С: РеС =(1∙1∙13395+0∙4956)∙1,3∙1,0=17413,5Н ;

- опора D: PeD =(0.4∙1∙2741+1.88∙9267)∙1.3∙1.0=24074H .

10.4 Определяем долговечность подшипников

,

где пi - частота вращения i-того вала, об/мин,

.

р=10/3- для роликовых подшипников.

Опора С: ч,

Опора D: ч,

Срок работы привода Lh =1∙104 ч подшипники (опора С и опора D) обеспечивают.

10.5 Выбор муфты

Расчётный крутящий момент, который передаёт муфта в данном приводе определяется по формуле:

М max = KP M н =1,5∙6682=10023Нм,

где KP = 1,5 – коэффициент, который учитывает условия эксплуатации установки, принимаем по табл. 7.1. , [1].

Мн – номинальный крутящий момент на валу.

Выбираем зубчатую муфту МЗ 6, табл. 17.6.,[9] с такими параметрами:

М=11800 Нм , d в = 105 мм, nmax =2500 об/мин.

Геометрические размеры муфты, см. рис. 12.2.

B = 50 мм, D =320 мм, D 1 =230 мм, D 2 =140 мм, L =255 мм.

Размеры зацепления зубчатой муфты:

m =4,0 мм, z =48, b =30 мм.

Муфты зубчатые используют для соединения валов, которые передают большие крутящие моменты, где точное установление валов невозможно или возникают значительные осложнения. Зубчатые муфты отличаются компактностью и высокой выносливостью нагрузок.

Компенсирующая способность муфты достигается созданием зазоров между зубьями и приданием бочкообразной формы зубьям.

10.6 Проверочный расчёт зубчатой муфты

Рис. 10.5.


11. Выбор и проверочный расчёт опор скольжения

В качестве опор конвейера принимаем подшипники скольжения, разъёмные с двумя болтами по ГОСТ 11607-65 с чугунными вкладышами с СЧ 18 для которого определяем допустимые значения параметров: , , табл. 9.1, [8].

Конструктивные размеры корпуса выбранного подшипника определяем согласно С.594, [8] в зависимости от диаметра вала:

d В =110 мм , d 1 =32 мм , B =130 мм, b =110 мм , H =200 мм , h = 110 мм , h 1 = 40 мм, L =370 мм , A =310 мм ,

A 1 = 190 мм , шпилька М24х100.

Схема подшипника скольжения

Рис. 11.1.

Проверяем выбранный подшипник по двум критериям:

- условие износа ( долговечность )


,

где F 0 = Ft =28000 H – окружная сила, см. раздел 1.1.

- условие теплоустойчивости

где - скорость скольжения.

Оба условия выполняются, значит опоры скольжения удовлетворяют

При проверочном расчёте у зубчатых муфт рассчитывают рабочие поверхности зубов на износ (определяется граничное значение удельного давления на зубцы муфты).

где d 0 – диаметр делительного круга, м, d 0 = mz = 4,0∙48=192 мм, b – длина зуба зубчатой втулки, м, [q] – допустимое значение удельного давления для материала зубов, МПа , табл. 17.6, [9].


Литература

1. Киркач Н.Ф., Баласанян Р.А.. Расчёт и проектирование деталей машин [Учеб. Пособие для техн. вузов]. – 3-е изд., перераб. и доп. – Х.: Основа,1991.- 276 с.: схем.

2. Расчёты деталей машин: Справ. Пособие / А.В. Кузьмин, И.М. Чернин, Б.С. Козинцов. – 3-е изд., перераб. и доп. – Мн.: Выс. шк., 1986. – 400 с.: ил.

3. Курсовое проектирование деталей машин: Справ. Пособие. Часть 1 / А.В. Кузьмин, Н.Н. Макейчик, В.Ф. Калачев и др.-Мн.: Выс. школа ,1982-208 с.,ил.

4. Курсовое проектирование деталей машин: Справ. Пособие. Часть 2 / А.В. Кузьмин, Н.Н. Макейчик, В.Ф. Калачев и др.-Мн.: Выс. школа ,1982-334 с.,ил.

5. Методичні вказівки для виконання курсового проекту з курсу „Деталі машин” (Розділ „Пасові передачі ”) для студентів спец. 31.11 заочної форми навчання / Гончарук О.М., Стрілець В,М., Шинкаренко І.Т., - Рівне, У||ВГ, 1990.-24 с.

6. Методические указания по выполнению курсового проекта по курсу «Детали машин» (Раздел «Расчёт закрытых зубчатых и червячных передач») для студентов специальности 1514 заочной формы обучения / Стрелец В.Н,, Шинкаренко И,Т.- Ровно, УИИВГ, 1988 – 41 с.

7. Методичні вказівки для виконання курсового проекту з курсу „Деталі машин” (Розділ „Розрахунки валів і підшипників кочення”) для студентів спец. 31.11 заочної форми навчання / Стрілець В,М., Шинкаренко І.Т., - Рівне, У||ВГ, 1990.-16 с.

С.А. Чернавский, Г.М. Ицкович и др.. Курсовое проектирование деталей машин, М: Машиностроение, 1979-351
