Реферат: Микроконтроллеры AТmega103 фирмы Atmel

СОДЕРЖАНИЕ

Лист

ВВЕДЕНИЕ 3
1 ОБЩАЯ ЧАСТЬ 5
1.1 Основные требования, предъявляемые к устройству 7
1.2 Характеристики микроконтроллера 9
2 ОСНОВНАЯ ЧАСТЬ 1 4
2.1 Принцип работы устройства 13
2.2 Разработка функциональной схемы устройства 14
2.3 описание электрической принципиальной схемы устройства 14
3 ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ 16
3.1 Сравнение характеристик семейства PIC -контроллеров 16
ЗАКЛЮЧЕНИЕ 2 5
ЛИТЕРАТУРА 2 6
ПРИЛОЖЕНИЯ:
Приложение А: Спецификация
Приложение Б: Электрическая принципиальная схема устройства (формат А1)

ВВЕДЕНИЕ

В медицине и бытовой сфере проблема эффективного использования тепловой энергии - одна из важнейших. Ее решение возможно только при комплексной автоматизации всего теплотехнического оборудования с помощью различных цифровых приборов локального учета, контроля и управления (с возможностью соединения таких приборов в локальную вычислительную сеть для создания систем глобального регулирования всего объекта).

AVR-микроконтроллеры в сочетании с датчиками позволяют создавать эффективные системы контроля в бытовой и промышленной, а также в медицинской технике. Их главные достоинства - универсальность, программная гибкость, возможность цифровой обработки данных и реализации сложных алгоритмов управления. Интеграция в одном корпусе большого количества периферийных устройств обеспечивает компактность и низкую стоимость приборов в условиях сжатых сроков разработки и постановки изделий на производство.

Однокристальная микро-ЭВМ (микроконтроллер) представляет собой, построенную вокруг микропроцессора вычислительную систему, которая выполнена на одном кристалле вместе с микропроцессором.

В данной работе используется микроконтроллер A Т mega 103 фирмы Atmel . Микросхема выполнена в 40-выводном корпусе, что дает безусловный выигрыш. Таким образом, микроконтроллер имеет (4 внешних порта РА ,РВ,РС и Р D ). Прибор обеспечивает производительность, приближающуюся к 1 МГц. Архитектура эффективно поддерживает как языки высокого уровня, так и программы на языке ассемблер. Микроконтроллер A Т mega 103 [3, стр.50] содержит: 4Кбайта загружаемого ПЗУ, 256 байтов СОЗУ дает возможность наращивать память данных, программируемый последовательный UART , программируемый сторожевой таймер и многое другое.

Стандартное решение такой конструкторской задачи - построение схемы, выполняющей следующую последовательность действий:

- преобразование сопротивления в напряжение при помощи источника тока;

- преобразование напряжения в код при помощи встроенного в контроллер аналогово-цифрового преобразователя (АЦП);

- подача полученного кода в микроконтроллер (МК), где полученная информация обрабатывается и передается дальше.

Сегодня некоторые зарубежные фирмы выпускают АЦП, выполняющие описанную выше цепочку преобразований. Например, фирма Analog Devices производит аналого-цифровые преобразователи AD7710, AD7711 и AD7713 со встроенными операционным усилителем (с программируемым коэффициентом усиления), источниками тока и последовательным интерфейсом. Эти микросхемы адаптированы для применения в измерительных системах (где датчиками могут служить термометр сопротивления, термопара или тензорезистивный мост), и датчики подключаются непосредственно к АЦП при минимуме дополнительных компонентов. Применять такие АЦП в небольших приборах дорого (цена специализированных АЦП превышает стоимость всех остальных компонентов, вместе взятых), а использование обычных АЦП значительно увеличивает число компонентов в схеме (и отрицательно сказывается на стоимости, габаритах и надежности прибора).

Целью моей курсовой работы является исследование принципа устройства .......... и характеристик микроконтроллера.

В работе рассмотрены следующие вопросы: описание принципиальной и функциональной схемы, характеристики микроконтроллеров.

1 Общая часть

1.1 Основные требования предъявляемые к устройству

Согласно заданию схема должна содержать следующие блоки:

· Стабилизатор напряжения (необходим для преобразования напряжения 10-30В, в 5В).

· Микроконтроллер (служит для управления всеми блоками данной схемы).

· Датчик температуры.

· Источник тока (необходим для измерения температуры, так как на термометр сопротивления необходимо подавать постоянный ток).

· Источник опорного напряжения (для создания опорного напряжения в АЦП).

· Последовательный интерфейс для связи с ПК (необходим для передачи полученных данных в персональный компьютер).

· Дисплей (предназначен для отображения измеряемых данных).

· Клавиатуру (по нажатию какой либо кнопки мы можем измерять температуру или просмотреть уже измеренную).

· Супервизор напряжения (вырабатывает общий сигнал сброса).

1.2. Характеристики микроконтроллера

Развитие семейства MSP 430 приведено на рисунке 1.

Рисунок 1-Развитие семейства MSP430P325

16 разрядный микроконтроллер MSP 430 P 325 IPG производства TEXAS INSTRUMENTS .

Таблица 1 - Параметры микроконтроллера MSP 430 P 325 IPG

Наименование характеристики
Разрядность 16
Масочное ПЗУ нет
Flash нет
EEPROM 16k
RAM 512
Линий I/O 14
АЦП 6/14
Компаратор нет
Встроенный генератор есть
Интерфейсы LCD 84сег
Рабочая частота 8 МГц
Корпус QFP64

Основные параметры микроконтроллера MSP 430 P 325 IPG представлена в таблице1

Микроконтроллер MSP 430 P 325 IPG имеет встроенный стабилизатор тока 0…6 мА и 12-разърядный АЦП с расширением до 14-разрядов. Поэтому измерение температуры с применением микроконтроллера MSP 430 P 325 IPG не представляет особых трудностей.

2 ОСНОВНАЯ ЧАСТЬ

2.2 Разработка функциональной схемы устройства

Функциональная схема представленная на рис. 1. состоит из следующих блоков:

1) Стабилизатор напряжения. На вход данной микросхемы подается напряжение 10-30В с выхода получаем постоянное напряжение 5В. Напряжение 5в необходимо для питания микросхем.

2) Микроконтроллер. На данную микросхему также подается земля и питание. Сигнал сброса и на его входы также поступают сигналы от различных устройств таких как датчик температуры, последовательный интерфейс обмена, клавиатура, устройство отображения и др. т.е данная микросхема управляет всеми остальными.

3) Датчик температуры. Представлен в виде термометра сопротивления и через должен него протекает постоянный ток, чтобы с выводов снимать изменяющееся напряжение. Напряжение будет изменяться в зависимости от температуры.

4) Источник тока. С выхода данной микросхемы снимаем постоянный ток, на вход подается земля и питание.

5) Источник опорного напряжения. На вход земля и питание, с выхода получаем постоянное напряжение 2,5В. Опорное напряжение для встроенного АЦП.

6) Последовательный интерфейс. Он управляется от микроконтроллера, т.е. на его входы кроме питания и земли, подаются сигналы ( RE ,R0,DE,DO) по которым происходит считывание или запись данных в компьютер по последовательному порту.

7) Клавиатура. С выхода идет код в микроконтроллер, который там обрабатывается и по нему выполняется какая либо операция, на вход подается земля.

8) Дисплей. Предназначен для вывода измерений. Выводом данных на экран управляет микроконтроллер, поэтому на входы данного блока также поступают сигналы управления и сами данные с микроконтроллера. На вход также подается земля и питание.

9) Супервизор напряжения. На выходе данного блока формируется общий сигнал сброса, на вход подаются земля и питание.


Рисунок 1 — Функциональная схема микроконтроллера AVR

2.3 Описание принципиальной электрической схемы

Согласно заданию требуется исследовать цифровой медицинский термометр на базе контролера AVR . Микроконтроллер имеет достаточное число выводов, напряжение питания от 2,7 до 6 В, есть программируемый полный дуплексный UART (так как мне необходимо организовать последовательную связь с компьютером). Еще в нем имеется сторожевой таймер, внутренняя память и в данном микроконтроллере имеется возможность применить языки высокого уровня для его программирования.

Для супервизора напряжения была выбрана микросхема mcp 100 так как она обладает следующими характеристиками:

· напряжение питания до 5В,

· высокий и низкий уровень сигнала Reset ,

· время сигнала Reset 350 мС, потребляемый ток 45мкА,

· температурный диапазон от –40до +85 гр.С

По характеристикам эта схема подходит для данного устройства.

Для связи с компьютером используется интерфейс RS 485. Была выбрана микросхема МАХ481, у нее напряжение питания тоже 5 В.

Также используется датчик температуры 100П

Для устройства необходим жидко кристаллический индикатор со следующими характеристиками

· напряжение питания 5В

· двух строчечный

· со встроенным контроллером, русским алфавитом и наиболее дешевый

Данными свойствами обладает модуль PG 1602.

Термометр смонтирован на двухслойной печатной пластине. На её лицевой стороне помещены ЖК-индикатор и кнопки. Микроконтроллер и остальные элементы установлены на обратной стороне. В Цифровом термометре применены SMD-контроллеры. Печатная плата термометра помещена в стандартный корпус, в верхней части которого находится разъём для температурного зонда. Расположение основных элементов цифрового термометра в нутрии корпуса показано на рис.3.


Рисунок 3- принципиальная электрическая схема.

Печатная плата крепится четырьмя винтами к бобышкам на верхней крышке корпуса. Последняя закрыта специальной плёнкой , на которую методом шелкографии нанесены надписи. Индикатор защищен окном из прозрачной пластмассы толщиной 0,6мм. Крышки термометра крепятся друг к другу четырьмя винтами. Для достижения герметичности корпуса все швы перед сборкой проклеиваются силиконом.

Термометр обладает следующими характеристиками:

1.погрешность измерения ( аппаратная) – в диапазоне от -50 до 199,9°С;

2.погрешность измерения ( аппаратная) в диапазоне от +200°С до +450°С_±0,1°С;

3.период измерения температуры равен 1с;

4.точность внутренних часов составляет ±10 с в сутки;

5.индикация разряда батареи;

6.4½-разрядный ЖК-индикатор с высотой цифр 9мм;

7.Габариты: 65х130х25мм;

8.Вес 120г;

9.Питание от литиевой батареи 3,6в;

10. Срок службы батареи при работе 12 часов в сутки – не менее 5 лет.

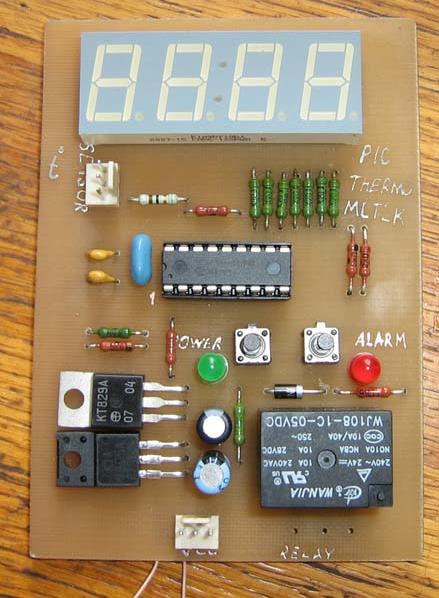

Внутренне устройство цифрового термометра представлено на рис. 4.


Рисунок4 - Внешнее устройство цифрового термометра

Базовый элемент схемы-микроконтроллер MSP 430 P 325- идеальная микросхема для создания энергонезависимых измерительных приборов. Микроконтроллер MSP 430 P 325 с EPROM -памятью программ используется для отработки программного обеспечения, а однократно программируемый микроконтроллер MSP 430 P 325- в серийной продукции. Микроконтроллер MSP 430 P 325 имеет встроенный стабилизатор тока0…6мА и 12 разрядный АЦП с расширением до 14 разрядов. Поэтому измерение температуры с применением микроконтроллера MSP 430 P 325 не представляет особых трудностей.

Резистор R 2 создаёт ток, протекающий через датчик PT1000. Конденсатор С1,С3 и резистор R3 представляют собой простейший фильтр. Остальные элементы необходимы для нормального функционирования прибора. Кнопки SB1-SB2,R12 и контроллер С8 используются схемой обслуживания кнопок. Резистор R7 и микросхема DA1 применяются для формирования опорного напряжения в программе контроля разряда батареи питания. Резисторы R8-R11 определяют режим работы встроенного драйвера жидкокристаллического индикатора HL 1. ЖК-индикатор типа 5066 имеет три подложки и работает в мультиплексном режиме.

Литиевая батарея Bat1 обеспечивает прибор питанием. Микроконтроллер MSP 430 P 325 (DD1) управляет всеми перечисленными элементами. Благодаря его использованию, количество элементов в схеме минимально. Основные элементы, необходимые для работы термометра АЦП, стабилизатор тока, драйвер ЖК-индикатора, аналоговый мультиплексор, таймер – в микроконтроллер.

Кнопка SB1( ON / OFF ) включает выключает термометр. Кнопка SB2( Hold / Set ) в режиме «температура» фиксирует показания измеренной температуры на индикаторе или включает режим непрерывного измерения. Кнопка SB3(С/ TIME ) переключает режимы работы термометра «температура/часы». Внешнее устройство цифрового термометра представлено на рис.5.

Рисунок5- Внешнее устройство цифрового термометра

3Экспериментальная часть

3.1Сравнительные характеристики микроконтроллеров

На сравнение микроконтроллеров были взяты два микроконтроллера на базе AVR

AT90S2333 и AT90S4433 - экономичные 8-битовые КМОП микроконтрол­леры, построенные с использованием расширенной RISC архитектуры AVR. Исполняя по одной команде за период тактовой частоты, AT90S2333 и AT90S4433 имеют производительность около 1MIPS на МГц, что позволяет разработчикам создавать системы оптимальные по скорости и потребляемой мощности. В основе ядра AVR лежит расширенная RISC архитектура, объединяю­щая развитый набор команд и 32 регистра общего назначения. Все 32 ре­гистра непосредственно подключены к арифметико-логическому устройству (АЛУ), что дает доступ к любым двум регистрам за один машинный цикл. Подобная архитектура обеспечивает десятикратный выигрыш в эффективнос­ти кода по сравнению с традиционными CISC микроконтроллерами. AT90S2333/4433 предлагают следующие возможности: 2кБ/4кБ загружа­емой флэш памяти; 128/256 байт EEPROM; 128 байт статического ОЗУ, 20 линий ввода/вывода общего назначения; 32 рабочих регистра; настраивае­мые таймеры/счетчики с режимом совпадения; внешние и внутренние преры­вания; программируемый универсальный последовательный порт; 6-каналь­ный 10-разрядный АЦП; программируемый сторожевой таймер со встроенным генератором; SPI последовательный порт для загрузки программ; два вы­бираемых программно режима низкого энергопотребления. Холостой режим (Idle Mode) отключает ЦПУ, оставляя в рабочем состоянии регистры, тай­меры/счетчики, SPI порт и систему прерываний. Экономичный режим (Power Down Mode) сохраняет содержимое регистров, но отключает генератор, за­прещая функционирование всех встроенных устройств до внешнего прерыва­ния или аппаратного сброса. Микросхемы производятся с использованием технологии энергонезави­симой памяти высокой плотности фирмы Atmel. Загружаемая флэш память на кристалле может быть перепрограммирована прямо в системе через после­довательный интерфейс SPI или доступным программатором энергонезависи­мой памяти. Объединяя на одном кристалле усовершенствованный 8-бито­вый RISC процессор с загружаемой флэш памятью, AT90S2333/4433 являются мощными микроконтроллерами, которые позволяют создавать достаточно гибкие и эффективные по стоимости устройства. AT90S2333/4433 поддерживаются полной системой разработки включаю­щей в себя компиляторы Си, макроассемблеры, программные отладчики/си­муляторы, внутрисхемные эмуляторы и отладочные комплекты.

Таблица2 -Описание выводов

Назначение

вывода

Номер вывода Номер вывода PDIP
RESET 29 1
PD0/RXD 30 2
PD1/TXD 31 3
PD2/INT0 32 4
PD3/INT1 1 5
PD4/T0 2 6
VCC 4 7
GND 5 8
XTAL1 7 9
XTAL2 8 10
PD5/T1 9 11
PD6/AIN0 10 12
PD7/AIN1 11 13
PB0/ICP 12 14
PB1/OC1 13 15
PB2/SS 14 16
PB3/MOSI 15 17
PB4/MISO 16 18
PB5/SCK 17 19
Назначение вывода Номер вывода Номер вывода PDIP
AVCC 18 20
AREF 20 21
AGND 21 22
PC0/ADC0 23 23
PC1/ADC1 24 24
PC2/ADC2 25 25
PC3/ADC3 26 26
PC4/ADC4 27 27
PC 5/ ADC 5 28 28

Продолжение таблици2

Описание выводов микроконтроллеров представлены в таблице 2

GND - земля

Port B (PB5..PB0) - Порт B является 6-битовым двунаправленным портом ввода/вывода с внутренними подтягивающими резисторами. Выходные буферы порта B могут поглощать ток до 20мА. Если выводы PB0..PB5 испо­льзуются как входы и извне устанавливаются в низкое состояние, они яв­ляются источниками тока, если включены внутренние подтягивающие резис­торы. Кроме того Порт B обслуживает некоторые специальные функции, ко­торые будут описаны ниже.

Port С (PС5..PС0) - Порт С является 6-битовым двунаправленным портом ввода/вывода с внутренними подтягивающими резисторами. Выходные буферы порта С могут поглощать ток до 20мА. Если выводы PС0..PС5 испо­льзуются как входы и извне устанавливаются в низкое состояние, они яв­ляются источниками тока, если включены внутренние подтягивающие резис­торы. Кроме того Порт С обслуживает аналоговые входы АЦП.

Port D (PD5..PD0) - Порт D является 8-битовым двунаправленным портом ввода/вывода с внутренними подтягивающими резисторами. Выходные буферы порта B могут поглощать ток до 20мА. Если выводы PD0..PD7 испо­льзуются как входы и извне устанавливаются в низкое состояние, они яв­ляются источниками тока, если включены внутренние подтягивающие резис­торы. Кроме того Порт D обслуживает некоторые специальные функции, ко­торые будут описаны ниже.

RESET - Вход сброса. Удержание на входе низкого уровня в течение двух машинных циклов (если работает тактовый генератор), сбрасывает ус-

тройство.

XTAL1 - Вход инвертирующего усилителя генератора и вход внешнего тактового сигнала.

XTAL2 - Выход инвертирующего усилителя генератора.

AVCC - Вывод источника питания АЦП. Этот вывод через фильтр низ­кой частоты должен быть подключен к выводу питания процессора.

AREF - Вход опорного напряжения АЦП. Напряжение, подаваемое на этот вывод лежит в пределах 2.7В...AVCC.

AGND - Если плата имеет отдельный слой аналоговой земли, к нему подключается этот вывод. В противном случае этот вывод соединяется с GND.

В состав AT90S2333/4433 входит универсальный асинхронный приемо­передатчик (UART), его основные особенности:

- генерация произвольных значений скорости

- высокая скорость при низких тактовых частотах

- 8 или 9 бит данных

- фильтрация шума

- Определение переполнения

- Детектирование ошибки кадра

- Определение неверного стартового бита

- Три раздельных прерывания - завершение передачи, очистка регист­ра передачи и завершение приема.

- Режим мультипроцессорного обмена.

Передача данных инициируется записью передаваемых данных в регистр ввода/вывода данных UART - UDR. Данные пересылаются из UDR в сдвиговый регистр передатчика когда:

- новый символ записывается в UDR после того как был выдвинут стоповый бит для предыдущего символа. При этом сдвиговый регистр за­гружается сразу.

- новый символ записывается в UDR до того как выдвинут стоповый бит для предыдущего символа. При этом сдвиговый регистр записывается сразу после того, как будет выдвинут стоповый бит предыдущего символа.

При этом в регистре состояния UART - USR устанавливается бит-при­знак очистки регистра данных - UDRE/ Когда этот бит установлен, UART готов к приему следующего символа. При перезаписи UDR в 10(11)- разря­дный сдвиговый регистр, бит 0 сдвигового регистра обнуляется (старто­вый бит), а бит 9 или 10 устанавливается (стоповый бит). Если выбрано 9-битовое слово данных (установлен бит CHR9 в регистре UCR), бит TXB8 из UCR переписывается в 9-й бит сдвигового регистра передатчика.

После тактового импульса, следующего с частотой передачи, старто­вый бит выдвигается на вывод TXD. Затем выдвигаются данные, начиная с младшего бита. После того как выдвинут стоповый бит, в сдвиговый ре­гистр загружаются новые данные, если они были записаны в UDR во время передачи. При загрузке устанавливается бит UDRE. Если до выдвижения стопового бита в регистр UDR не поступают новые данные, UDRE остается установленным до последующей записи UDR. Если новые данные не поступили и на выводе TXD появляется стоповый бит, в регистре USR устанавливает­ся флаг окончания передачи - TXC.

Установка бита TXEN в UCR разрешает работу передатчика. При очис­тке бита TXEN, вывод PD1 можно использовать для ввода/вывода данных. Если бит TXEN установлен, передатчик UART подключен к выводу PD1 неза­висимо от установки бита DDD1 в регистре DDRD.

Прием данных

Логическая схема приемника обрабатывает сигнал на выводе RXD с частотой в 16 больше скорости передачи (для обработки одного бита при­нимаемой последовательности, производится 16 выборок входного сигна­ла). В состоянии ожидания одна выборка логического нуля интерпретиру­ется как спадающий фронт стартового бита, после чего запускается по­следовательность обнаружения стартового бита. Если в первой выборке сигнала обнаружен нулевой отсчет, приемник обрабатывает 8, 9 и 10 вы­борки сигнала на выводе RXD. Если хотя бы две из трех выборок равны логической единице, стартовый бит считается шумом и приемник ждет сле­дующего перехода из 1 в 0. Если обнаружен стартовый бит, начинается обработка бит данных. Решение об уровне данных также производится по 8, 9 и 10 выборкам вхо­дного сигнала, уровень входного сигнала определяется по равенству двух выборок. После того как уровень данных определен, данные вдвигаются в сдвиговый регистр приемника. Для определения стопового бита хотя бы две из трех выборок вход­ного сигнала должны быть равны 1. Если это условие не выполняется, в регистре USR устанавливается флаг ошибки кадра FE. Перед чтением дан­ных из регистра UDR пользователь должен проверять бит FE для обнаруже­ния ошибок кадра. Независимо от принятия правильного стопового бита по окончанию приема символа принятые данные переписываются в UDR и устанавливается флаг RXC в регистре USR. Физически регистр UDR состоит из двух отдель­ных регистров, один используется для передачи данных, другой - для приема. При чтении UDR происходит доступ к регистру приемника, при за­писи - к регистру передатчика. При обмене 9-битовыми данными 9-й бит принятых данных записывается в бит RXB8 регистра UCR. Если при приеме символа из регистра UDR не был прочитан предыду­щий символ, в регистре UCR устанавливается флаг переполнения - OR. Ус­тановка этого бита означает, что последний принятый байт данных не пе­реписывается из сдвигового регистра в регистр UDR и будет потерян. Бит OR буферирован и обновляется при чтении правильных данных из UDR. Та­ким образом, пользователь всегда может проверить состояние OR после чтения UDR и обнаружить происшедшее переполнение. При сбросе бита RXEN в регистре UCR прием данных запрещается. При этом вывод PD0 можно использовать для ввода/вывода общего назначения. При установке RXEN, приемник подключен к выводу PD0 независимо от со­стояния бита DDD0 в регистре DDRD.

Режим мультипроцессорного обмена Режим многопроцессорного обмена позволяет нескольким ведомым про­цессорам принимать данные от ведущего. Для этого сначала декодируется адресный байт, который определяет к какому из процессоров обращается ведущий.

Если ведомый процессор принял правильный адрес, последующие

байты он принимает как данные, в то время как остальные ведомые про­цессоры игнорируют принимаемые байты до приема следующего адреса. Для работы в режиме ведущего процессор должен установить 9-би­товый режим передачи (установлен бит CHR9 в UCSRB). Для передачи адре­сного байта девятый бит должен устанавливаться в 1, и сбрасываться для передачи байтов данных. В ведомых процессорах механизм приема слегка отличается для 8-ми и 9-ти битового режима приема. При приеме восьми бит (сброшен бит CHR9 в UCSRB), стоповый бит для адресного байта равен единице и равен нулю для байт данных. В 9-ти битовом режиме для адресного байта устанавли­вается 9-й бит, для байт данных он будет сброшен, стоповый бит всегда будет равен 1. Для обмена данными в многопроцессорном режиме необходимо выпол­нить следующую процедуру.

1. Все подчиненные процессоры устанавливают обмен в многопроцес­сорном режиме (установлен бит MPCM в UCSRA)

2. Ведущий процессор посылает адресный байт, все подчиненные про­цессоры читают и принимают этот байт. В ведомых процессорах устанавли­вается флаг RXC в UCSRA.

3. Каждый из ведомых процессоров читает регистр UDR и определяет был ли он выбран. Если процессор выбран, он сбрасывает флаг MPCM в UCSRA, иначе он будет ожидать следующего адресного байта.

4. Для каждого принятого байта данных в ведомом процессоре уста­навливается флаг завершения приема (RXC в UCSRA). Кроме того в 8-битовом режиме будет генерироваться ошибка кадра (FE в UCSRA), по­скольку стоповый бит будет равен 0. В других подчиненных процессорах

установлен бит MPCM, поэтому байты данных будут игнорироваться, ре­гистр UDR не записывается, флаги RXC и FE не устанавливаются.

5. После передачи последнего байта данных процесс повторяется с шага 2.

АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ

Основные характеристики:

- разрешение 10 бит

- точность +- 1/2 младшего разряда

- время преобразования 65-260 uS

- 6 мультиплексирумых входов

- работа с полным размахом напряжения

- непрерывный режим или одиночные преобразования

- прерывание по завершению преобразования

- подавление шума в режиме Sleep

AT90S2333/4433 имеют 10-разрядный АЦП последовательного приближения. АЦП подключен к выходу шестивходового мультиплексора. Мультиплексор по­зволяет подключать на вход АЦП любой из входов порта C. В состав АЦП входит усилитель выборки-хранения, который позволяет сохранять на входе АЦП уровень напряжения постоянный за время преобразования.

АЦП имеет два отдельных вывода питания AVCC и AGND. ФПТВ должен подключаться к GND, напряжение на AVCC не должно отличаться от VCC более чем на +-0.3В. Внешнее опорное напряжение должно подаваться на вывод AREF. Это напряжение должно лежать в пределах AGND-AVCC.

АЦП может работать в двух режимах - одиночного преобразования и непрерывном. В режиме одиночного преобразование каждое преобразование инициируется пользователем. В непрерывном режиме АЦП производит непре­рывную обработку входного сигнала и обновляет регистр данных АЦП. Пе­реключение режимов осуществляется битом ADFR в регистре ADCSR. Регистр ADMUX выбирает один из шести входов подключаемый ко входу АЦП. Кроме того в качестве входа можно использовать фиксированное опорное напряжение. Работа АЦП разрешается записью логической "1" в бит разрешения АЦП (ADEN в ADCSR). Перед первым преобразованием после разрешения АЦП выполняется одно "пустое" преобразование инициализирующее АЦП. Для по­льзователя единственное отличие первого преобразования от последующих заключается в том, что оно занимает 25 тактовых импульсов вместо обыч­ных 13.

Преобразование запускается записью логической 1 в бит запуска АЦП - ADCS. Этот бит остается установленным пока идет преобразование и ап­паратно сбрасывается, когда преобразование завершается. Если во время преобразования происходит переключение канала, пред переключением АЦП завершает текущее преобразование.

Операция выборки-хранения занимает один цикл после запуска преоб­разования. Это позволяет пользователю устанавливать номер входного ка­нала одновременно с запуском преобразования Поскольку результат преобразования занимает 10 разрядов, для хра­нения результата используется два регистра ADCH и ADCL, которые должны быть прочитаны для получения результата. Для защиты данных, чтобы обеспечить чтение результата одного преобразования из обоих регистров используется специальная логика защиты данных.

Этот механизм работает так:

При чтении данных первым должен читаться регистр ADCL. Доступ АЦП к регистру данных блокируется. Это приводит к тому, что если прочитан байт ADCL и преобразование завершилось до того как прочитан регистр ADCH, регистр данных не изменяется и результат преобразования будет потерян. Доступ АЦП к регистру данных разрешается после чтения ADCH. АЦП имеет собственное прерывание, которое выполняется по заверше­нию преобразования. Если доступ АЦП к регистру данных запрещен (между чтением ADCL и ADCH), прерывание вызывается даже если данные потеряны. Предварительный делитель АЦП работает с тактовыми частотами в диапазоне 50-200 kHz. Для полного преобразования АЦП необходимо 13 тактов, т.е. преобразование занимает от 65 до 260 uS. Корректное значение выхода АЦП гарантируется только для тактовых частот не выходящих из приведенного диапазона. Для генерации тактовой частоты АЦП из тактовой частоты процессора выше 100 кГц используются биты ADPS0-ADPS2. Предварительный делитель начинает счет в момент разрешения АЦП установкой бита ADEN в ADCSR. Предварительный делитель продолжает работать до тех пор, пока установлен бит ADEN и непрерывно сбрасывается если бит ADEN сброшен. Функция подавления шумов АЦП Одна из особенностей АЦП - функция подавления шумов, АЦП может осуществлять преобразования в режиме холостого хода, это позволят уменьшить шумы, наводимые ядром процессора. Чтобы воспользоваться этой возможностью, необходимо произвести следующую процедуру:

1. Удостоверьтесь, что АЦП разрешен и не занят преобразованием. Необходимо выбрать режим одиночного преобразования и разрешить прерывания по окончанию преобразования .

ADEN =1

ADSC =0

ADFR =0

ADIE=1

2. Перейти в режим холостого хода. АЦП начнет преобразование по­сле того как остановится процессор.

3. Если за время преобразования не произойдут другие прерывания, по окончанию преобразования процессор выйдет из режима холостого хода и выполнит прерывание по окончанию преобразования.

ЗАКЛЮЧЕНИЕ

В медицине и бытовой сфере проблема эффективного использования тепловой энергии - одна из важнейших. Ее решение возможно только при комплексной автоматизации всего теплотехнического оборудования с помощью различных цифровых приборов локального учета, контроля и управления (с возможностью соединения таких приборов в локальную вычислительную сеть для создания систем глобального регулирования всего объекта).

AVR-микроконтроллеры в сочетании с датчиками позволяют создавать эффективные системы контроля в бытовой и промышленной, а также в медицинской технике. Их главные достоинства - универсальность, программная гибкость, возможность цифровой обработки данных и реализации сложных алгоритмов управления. Интеграция в одном корпусе большого количества периферийных устройств обеспечивает компактность и низкую стоимость приборов в условиях сжатых сроков разработки и постановки изделий на производство. Однокристальная микро-ЭВМ (микроконтроллер) представляет собой, построенную вокруг микропроцессора вычислительную систему, которая выполнена на одном кристалле вместе с микропроцессором. В данной курсовой работе был исследован цифровой медицинский термометр с памятью на 5 измерений. Здесь использовался датчик температуры 10П. Данная схема имеет возможность подключения и других датчиков температуры. Устройство построено на контроллере AVR ( Atmega 103). В работе были учтены все требования. В частности нам нужно было измерять температуру с точностью 0,1, в связи с этим использовался внутренний аналого-цифровой преобразователь (10-ти разрядный).

ЛИТЕРАТУРА

1. Абрайтис Б.Б., Аверьянов Н.Н., Белоус А.И. и др. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник – М.: Радио и связь, 2003г. – 214с

2. Александров К.К. Кузьмина Е.Т. Электротехнические чертежи и схемы – СПб.: Микро, 2003г. – 233с.

3 Барнс Дж. Электронное конструирование: Методы борьбы с помехами / пер. с англ. Г.М. Мосина – М.: 2002г.

4. Болл Стюарт Р. Аналоговые интерфейсы микроконтроллеров – М.: Додэка-ХХI, 2007г

5. Борисов В.Г. Юный радиолюбитель – М.: Наука, 2002г. – 134с.

6. Бойко В.И., Гуржий А.Н., Жуйков В.Я. Схемотехника электронных систем. Цифровые устройства – СПб. БХВ, 2004г. – 512с.

7.Волович Г.И. Схемотехника аналоговых и аналого-цифровых устройств.- М.: Додэка- XXI , 2005г. – 528с.

8. Гоноровский И.С. Радиотехнические цепи и сигналы:учебник для ВУЗов, издание 4-е, пер. и доп., Москва, "Радио и связь",2001г. 512с.

9. Джон Ф.Уэйкерли Проектирование цифровых устройств/ пер. с англ. Г.М. Мосина – М.:2002г. два тома.

10. Журнал схемотехника, август 2004г, стр. 53-54

11. Иванов М.Т., Серrиенко А.Б., Ушаков В.Н. Теоретические основы радиотехники Учеб. пособие. под ред. Ушакова В.Н. – М.: Высш.шк. 2002г. 306 с.

12. Кашкаров А. П. Электронные самоделки – СПб.: БХВ, 2007г

13. Лаврентьев Б.Ф. Аналоговая и цифровая электроника Учебное пособие. Йошкар-Ола, 2000г.

14. Ленк Джон. Электронные схемы: Практическое руководство/ пер. с англ.

15. Лобанов В.И. Азбука разработчика цифровых устройств – СПб.: Электрон, 2001г.

16. Машкова Т.Т., Степанов С.Н. Основы радиотехники – М.: Наука, 2000г. – 134с.

17. Микшиса В.Н. под ред. Теплюка И.Н. – М.: МИР. 1999. 343с.

18. Преснухина Л.Н. Микропроцессоры – М.: Высшая школа, 2000г., в 3- книгах.

19. Техническая документация по PIC 16 F 627/628 (пер. с англ. Microchip )

20. Шило В.Л. Популярные цифровые микросхемы – Челябинск, МБР, 1999г.

21.Угрюмов Е.П. Цифровая схемотехника - СПб.: Электрон, 2004г. – 528с.


Элементы входящие в состав схемы.

Поз.

обозначение

Наименование Примечание
Конденсаторы
С1,С3 Конденсатор КМ4 –0,1 мкФ ± 10% ОЖО.506.089 ТУ 2
С2,С4 Конденсатор КМ56 -100 мкФ ± 10% ОЖО.563.087 ТУ 2
С5,С6 Конденсатор КМ4-9пФ ± 10% ОЖО.506.089 ТУ 2
С7 Конденсатор КМ56 -100 нФ ± 10% ОЖО.563.082 ТУ 1
Микросхемы
DD 1 Микросхема DA 37805 1
DD 2 Микросхема MCP100 1
DD3,DD4 Микросхема AD680 2
DD5 Микросхема ATmega 103 1
DD6 Микросхема МАХ481 1
Модули
DD 7 Модуль PG 1602 1
Кварцевый генератор
G 1 Резонатор кварцевый РК 4МГц 1
Резисторы
R 1 Резистор МЛТ-0,125 70Ом ± 5 % ОЖО.467.091 ТУ 1
R 2 Резистор МЛТ-0,125 100Ом ± 5 % ОЖО.467.096 ТУ 1
R 3 Резистор 100П ОЖО.490.093 ТУ 1
Ключи
SW 1- SW 8 П2К ОЖО.498.091 ТУ 8
Диоды полупроводниковые
VD 1 КЦ 105 ГОСТ 4789 -89 1
