Курсовая работа: Упаковка зубных паст

Министерство науки и образования РФ

Государственное Образовательное Учреждение Высшего Профессионального Образования

« Ижевский Государственный Технический Университет»

Кафедра «Управление качеством»

Курсовая работа

по дисциплине «Товароведение упаковочных материалов и тары для товара»

на тему «Упаковка зубных паст»

Выполнили: студент группы 5-60-1

Гадыршина А.Р.

Проверил: преподаватель

Гольцова О.Б.

Ижевск 2007


СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………2

ОСНОВНАЯ ЧАСТЬ

1. Физико-химические свойства зубных паст…………………….….....5

2. Требования к упаковке, маркировке и этикетке средств гигиены

полости рта………………………………………………………………..6

3. Тубы………………………………………………….……………….…7

3.1 Алюминиевые тубы…………………………………..…………….12

3.2 Процесс упаковывания зубных паст……….……………………..16

3.3 Укупорочные средства…………..………………………………....18

3.4 Оформление ламинатных туб……………….……………………..20

3.5 Утилизация …………………………...………………………….….22

4. Картонные коробки для упаковки зубной пасты………..………...23

4.1 Утилизация………...………………………………………………..24

ЗАКЛЮЧЕНИЕ……………...………………………………………….25

ЛИТЕРАТУРА……………....……………………………………….....26

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

ВВЕДЕНИЕ

В данной курсовой работе рассмотрен один процесс упаковывания товара, в качестве объекта исследования я решила взять зубную пасту, упаковкой для которой служат тубы.

Целью разработки курсового проекта является изложение основ полученных знаний по данной дисциплине.

Основной задачей курсовой работы является применение теоретических знаний, полученных в ходе изучения курса «Товароведение упаковочных материалов и тары для товара» к конкретной продукции, закрепление и использование их в практической работе.

Основные понятия предмета «Товароведение упаковочных материалов и тары для товара»:

Упаковка – средство или комплекс средств, обеспечивающих защиту продукции от повреждений и потерь, окружающей среды от загрязнения, а также обеспечивающих процесс обращения на рынке.

Упаковывание – подготовка продукции к транспортированию, хранению, реализации, потреблению с применением упаковки.

Тара – основной элемент упаковки, предназначенный для размещения товара.

Стандартная тара – тара, отвечающая требованиям соответствующих нормативных документов.

Вид тары – классификационная единица, определяющая тару по форме.

Тип тары - классификационная единица, определяющая тару по конструкции.

Транспортная тара – тара, предназначенная для упаковывания, хранения, транспортирования продукции; образует самостоятельную транспортную единицу.

Потребительская тара – внутренняя тара, внутренняя индивидуальная упаковка, предназначенная для упаковывания и доставки продукции потребителю.

Производственная тара – тара, предназначенная для хранения и складирования, перемещения на производстве.

Вспомогательные упаковочные средства – элементы упаковки, которые вместе с тарой выполняют функцию упаковывания.

Укупорочные средства : крышки, пробки, крон-пробка, аэрозольные клапаны, колпачки, мюзле, обвязочные ленты.

Общие сведения о развитии туб

Зубной порошок, а затем и зубная паста, наиболее приближенные к современным, впервые появились в конце 18 века в Великобритании. Это средство для чистки зубов продавалось в керамическом сосуде в двух формах в виде порошка и пасты.

В 1873 году компания Колгейт представила на американском рынке ароматизированную зубную пасту в банке. А в 1892 году доктором Вашингтоном Шеффилдом был изобретён раскладной тюбик по аналогии с оловянными трубочками для хранения красок, а в 1984 – тюбик с насосной подачей, очень похожий на те, которыми мы пользуемся сегодня.

До этого люди чистили зубы буквально всем, что попадалось под руку: солью, листьями шалфея, кирпичной пылью, размельченными оленьими рогами, когтями животных или вообще не чистили. Но все эти средства очищали зубы не очень хорошо, а иногда были опасны.

В 1892 году доктор Вашингтон Шеффилд и подумать не мог, что его детище станет одним из самых актуальных предметов человеческого бытия.

Согласно исследованиям, более 30% человек при покупке зубной пасты больше всего внимания обращают на оформление тюбика. Главные ценители дизайна – покупатели от 16 до 30 лет, студенты, учащиеся и работники сферы услуг.

По данным исследовательской компании Nielsen, на сегодняшний день зубные пасты составляют 62% мирового рынка средств по уходу за зубами. И все это благодаря тюбику, который постепенно стал представлять различные «зубные» брэнды. При этом сама упаковка в стоимости пасты занимает скромное, почти последнее место – 10% от цены изделия. Постепенно олово, из которого делались первые тубы, заменили на алюминий, а позже и на пластик. Однако по форме тюбик остался верен своим американским предкам. Благодаря ей, он даже стал мерой исчисления в статистике, согласно которой за год один человек использует 8-10 тюбиков зубной пасты 75 или 100 мл.

Прочность, легкость, гигиеничность, удобство в использовании, возможность доставать продукт небольшими порциями, минимум материала для изготовления — тубы выдержали проверку временем, став неотъемлемой частью современной жизни.

Характеристика импорта туб в Россию

Более половины всего объема импорта завозят три страны - Германия, Литва и Израиль. На их долю приходится 56%. При этом крупнейшей страной - экспортером туб является Германия.

Она одна завозит 23% (23 млн. туб) от совокупных импортных поставок в тоннажном исчислении. Почти столько же экспортирует Литва - 21% импортного рынка. Примерно раза в два меньше завозит Израиль. Кроме того, на российском рынке присутствуют тубы украинского, австрийского и китайского производства - 10%, 10% и 8% от общего объема импорта в тоннажном выражении соответственно.

Получателями импортных туб в России являются около 40 предприятий. При этом можно выделить 7 компаний, потребляющих основной объем импортных туб. Среди них присутствуют ведущие производители парфюмерно-косметической продукции, такие как: Калина, Эйвон, Юнилевер, Невская косметика. На долю семи лидирующих предприятий приходится 94% рынка импорта. Больше всех закупает за рубежом концерн Калина - около 50 млн. туб. Ее доля составляет 50%. Остальные потребители значительно уступают Калине. Так, второе место держит оптовая компания Имтрейд. Однако она занимает лишь 14% рынка. Далее следует Эйвон - 10% от общего объема импортных поставок в тоннажном выражении.

Производство экструзионных туб в России

Производством экструзионных туб в России занимается также 8 компаний, из которых четыре предприятия специализируется исключительно на экструзионных тубах. Совокупный объем производства составил в 2004 г. около 195 млн. туб. Из этого объема на долю однослойных туб приходится 167,5 млн. шт., а на долю многослойных туб - 27,5 млн. шт. Крупнейшим предприятием на рынке экструзионных туб является Тубопласт-Отрадное. На данном рынке предприятие занимает около 36%. Тубопласт специализируется исключительно на экструзионных тубах. Другим крупным игроком является Московский тубный завод. Его рыночная доля в общем объеме отечественного производства экструзионных туб составляет 22%.

1.Физико-химические свойства зубных паст

Требования к упаковке зубных паст определяются их физико – химическими свойствами. По физическому состоянию зубные пасты относятся, соответственно, к группе паст.

Пасты – многокомпонентные смеси, обладающие свойствами вязко – пластичного тела.

Первичной функцией зубной пасты является удаление приставшего вещества с твёрдой поверхности с минимальным травмированием этой поверхности. Это обычная чистка в домашних условиях, которую осуществляют с помощью абразивного порошка, к которому добавляют поверхностно-абразивный агент. Функция ПАВ состоит в том, чтобы облегчить удаление прилипшей плёнки и суспендирование удалённого загрязнения.

Требования к удобству упаковки и использования определяют то, что этот базовый продукт - порошок нужно превратить в пасту. Для этого добавляют жидкости, которые обладают смачивающим действием и предотвращают высыхание пасты. Чтобы поддержать суспензию твёрдых веществ в стабильном и достаточно вязком состоянии, необходимо увеличить вязкость жидкой фазы введением гелеобразователя. Затем нужно добавить отдушку, консерванты, красители, подслащивающие вещества и активные компоненты, и все эти ингредиенты должны быть нетоксичными и не иметь раздражающего действия при условиях применения пасты.

В целом продукт должен сохранять свою консистенцию в интервале температур от 0 до 37°С. Паста должна быть пригодной для хранения, не изменять при этом своих физических и химических свойств в том же интервале температур.

Простая зубная паста, составленная с учётом этих требований может потребовать модификации, если нужно ввести один или несколько активных компонентов. В этом случае продукт превращается в средство доставки активного ингредиента, и в этом неизбежно влияет на его состав.

Как указывалось выше, необходимо вводить компоненты с увлажняющими свойствами для предотвращения высыхания зубной пасты. Как правило, это случается, когда тубу оставляют без колпачка. Чтобы высыхание не происходило, добавляют глицерин или сорбитол. Это прекрасные увлажнители с точки зрения стабильности и отсутствия токсичности. К ним можно добавлять полиэтиленгликоль молекулярной массы от 300 до 1500.

2.Требования к упаковке, маркировке и этикетке средств гигиены

полости рта

Выписка из СанПиН 1.2.676-97 «Гигиенические требования к производству, качеству и безопасности средств гигиены полости рта» (утв. Постановлением Главного государственного санитарного врача РФ от 20 октября 1997 г. N 24)

10. Требования к упаковке, маркировке и этикетке 10.1. Упаковка должна обеспечивать сохранность свойств готовой продукции в течение установленных сроков годности и удобство пользования.

10.2. Оформление упаковки должно быть единым для каждой партии продукции.

10.3. Требования к упаковке и маркировке средств гигиены полости рта определены ГОСТом 28303 и ИСО 11609

10.4. Лаковое покрытие алюминиевых туб, используемых для упаковки средств гигиены полости рта, не должно иметь нарушений целостности в течение срока годности продукции и удовлетворять требованиям ТУ 1417-002-00333776-93.

10.5. Маркировка и упаковка потребительской и транспортировочной тары должны быть четкими, недвусмысленными.

10.6. На потребительской таре со средствами гигиены полости рта должно быть указано:

- наименование средства гигиены полости рта;

- фирменное название;

- наименование и адрес изготовителя (или основного поставщика);

- страна происхождения продукции;

- номер партии или серии;

- наименование основных ингредиентов;

- дата изготовления и срок годности, либо дата истечения срока реализации (в этом случае на упаковке должно быть указание: использовать до… или годен до…);

- объем нетто (мл) и (или) масса (г).

10.7. Маркировка на потребительскую тару должна быть нанесена трудносмываемой краской на русском языке непосредственно на ее поверхность или типографским способом на этикетку, прочно приклеенную на тару. 10.8. Требования, изложенные в пунктах 7.5, 7.6, 7.7, распространяются на все ввозимые из-за рубежа средства гигиены полости рта. Допускается исполнение маркировки на языке страны-изготовителя при условии сопровождения каждой индивидуальной упаковки листком-аннотацией, выполненной на русском языке. 10.9. На упаковке допускается наличие знаков одобрения стоматологических ассоциаций или ведущих стоматологических институтов при наличии соответствующих разрешений с их стороны.

3. Тубы

Тубой называется разовая потребительская тара с корпусом, обеспечивающим выдавливание содержимого, с узкой горловиной, укупориваемой бушоном (колпачком), и дном, закрываемым после наполнения продукцией.

Весь объем тубы – это объем упакованного в нее продукта. Достоинств у тубы множество, причем самых разнообразных. Например, возможность многократного извлечения содержимого, к тому же в любом легко дозируемом количестве, способность выдерживать давление до нескольких атмосфер, при этом футляр обладает прочными защитными свойствами. «Кожа» тубы, будь то металл, пластик или ламинат, защищает содержимое, упакованное в нее, от бактерий, воды, кислорода и света, она же препятствует потери активных составляющих продукта. К тому же тубы являются не только удобной и экономичной одноразовой потребитель­ской тарой, но одновременно и самым простым дозировочным устройством. По производственным затратам этот вид тары является, пожалуй, одним из самых дешевых. Ни в одном другом средстве упаковки пока не удалось совместить эти функции проще и эффективнее.

Пожалуй, не существует такого пастообразного продукта, который невоз­можно было бы упаковать в тубы для продажи потребителям. Широко применяются тубы металлические, пластмассовые и изготовленные из комбинированных многослойных материалов (ламинатов) с объемом наполнения от 4 до 500 см3 , с наружным диаметром корпуса от 10 до 60 мм и длиной от 35 до 300 мм.

Материал корпуса тубы должен обладать хорошими барьерными свойствами, быть инертным к упакованной про­дукции, обеспечивать требуемую прочность и герметичность корпуса, хорошо обрабатываться, надежно удерживать покрытия и декоративное полиграфическое оформление и, главное, легко деформироваться от малого усилия сжатия, создаваемого без значительного напряжения паль­цами человека.

Туба (рис.1а) состоит из головки, узкая горловина которой перехо­дит в плечо в форме усеченного конуса, и корпуса в виде тонкостеннойтрубки, один конец которой соединяется по периметру с плечом головки,а второй открыт. Горловина туб выполняется с цилиндрической или конической наружной поверхностью, содержащей стандартную метрическую резьбу или резьбу с мелким шагом. Особенностью коническойгорловины является то, что колпачок (бушон) закручивается на нее вполоборота. Отверстие в горловине обычно имеет круглую форму. Однако чтобы придать выдавливаемому продукту другую форму, вы­полняются и фигурные отверстия в виде овала, эллипса, щели, звездочки и т.д. Отверстие горловины при необходимости герметично закрываетсятонкой мембраной, приклеенной к ее торцу или выполненной при изго­товлении тубы. Такая мембрана защищает упакованную продукцию в процессе товарообращения и хранения от контакта с окружающей средой (воздухом), а также от проникновения и незаметного использования содержимого.

Вскрывается мембрана прокалыванием при первом использовании содержимого упаковки. Тубы с фармацевтической и неко­торой другой продукцией часто содержат на горловинах специальные конструктивные элементы, например, в виде удлиненного носика (рис.16), шприца для инъекций, намазывателя, натирателя, массирующего и других функциональных приспособлений, повышающих эффективность использования содержимого. Горловина головки тубыпереходит в плечо, имеющее форму усеченного конуса с наклоном образующей в пределах от 25 до 35°. Плечо в свою очередь соединяется по периметру с концом тонкостенного корпуса. Корпус тубы имеет цилиндрическую форму или образует расширяющуюся книзу под углом 1—2° коническую поверхность. Конические корпуса позволяют задвигать пустые тубы друг в друга, образуя из них стопы высотой около 750 мм.

Рис.1. Исполнение туб и их конструктивных элементов.

В результате этого при транспортировке и хранении пустых туб на 75% экономится занимаемое ими пространство, тубы лучше защищаются от загрязнений (пыли и других) и механических повреждений, их поштучная выдача в тубонаполнительных автоматах, осуществляется более компактными и простыми магазинными питателями.

Металлические тубы на начальном этапе применения изготовлялисьиз пластичных сплавов на основе олова и свинца. Начиная с 1920-х годови по настоящее время их изготовляют из более легкого, безвредного идешевого высокопластичного алюминия технической чистоты, содержащего не более 0,3% примесей. Для этого из полос или листов алюминия марки АД00 толщиной 4—5 мм вначале вырубают круглые или шести­гранные заготовки, которые затем галтуют во вращающихся барабанах для снятия заусенцев. Далее полученные заготовки отжигают в электро­печах при температуре 520—560°С в течение 90—120 мин для снятия наклепа и повышения пластичности материала. После этого заготовки промывают в 2-процентном растворе кальцинированной соды и чистой воде, а также высушивают при температуре около 100 °С. Для облегчения последующей вытяжки туб в галтовочном барабане заготовки зажиривают гидрированным кашалотовым жиром в пропорции 1 г жира на 1 кг заготовок. Далее на автоматических прессах холодным выдавливанием (экструдингом) из заготовок формуются бесшовные тубы с толщиной стенок корпуса около 0,1 мм. Затем на специальных автоматах произво­дят торцовку горловины, накатку резьбы и подрезку корпуса тубы на заданную длину. На последующих операциях производственного процес­са тубы отжигаются в проходных печах для снятия наклепа, повышения пластичности материала и удаления жировых технологических смазок. Затем 2—3-кратным напылением лакируется внутренняя поверхность тубы, высушивается и производится внешнее оформление корпуса, кото­рое включает окраску поверхности обкатывающимся роликом, нанесение печатного полиграфического изображения, лакирование и сушку. На последних операциях на горловину туб закручивают колпачки (бушоны), внутреннюю хвостовую поверхность корпуса промазывают водно-амми­ачной пастой, которая затем высушивается и обеспечивает дополнитель­ную герметизацию фальцевого закрывающего соединения. В конце на специальной конусообразующей машине корпуса изготовленных туб растягиваются на 1—2° в конусообразную форму, при этом они упрочняются и укорачиваются по длине на 3—5 мм. В этой же машине готовые тубы автоматически задвигаются друг в друга и собираются в стопы длиной около 750 мм. Их укладывают в тару и транспортируют на тубонаполнительные автоматы.

Достоинства алюминиевых туб заключаются в прочном и герметичном цельноштампованном корпусе, идеальных барьерных характеристиках материала, эффективном процессе производства, а также в высоко эластичном корпусе, практически не имеющем остаточной упругости, приводящей к самопроизвольному восстановлению его формы после снятия сжимающего усилия. Этим в процессе длительного потребления упакованной продукции исключается попадание внутрь тубы воздуха через горловину и его взаимодействие с содержимым, а также обеспе­чивается использование продукта практически без остатка.

Пластмассовые тубы появились на рынке упаковки в 1980-х годах и к настоящему времени получили достаточно широкое распространение Они дешевле алюминиевых, обладают исключительными возможностями для привлекательного декоративного оформления, их упругий корпус после сжатия всегда восстанавливает свою первоначальную форму, сохраняя тем самым на всем протяжении использования содержимого привлекательный внешний вид. Изготовляются пластмассовые тубы в основном из полиэтилена высокой и низкой плотности, а также из смеси этих материалов с толщиной стенки корпуса 0,4—0,5 мм. Полиэтилен хорошо окрашивается в массе и предоставляет широкие возможности для декоративного многокрасочного оформления туб сухим офсетнымспособом, тиснением фольгой, трафаретной печатью и другими метода­ми. Для улучшения сцепления красочного слоя поверхность заготовок туб подвергается предварительной обработке электрическими коронными разрядами или пламенем газовой горелки. После сушки печатных красок полиэтиленовые тубы покрываются бесцветным лаком, который защищает красочное оформление и делает поверхность блестящей и еще более привлекательной. Ввиду того, что полиэтилен не обладает высокой диффузионной плотностью, печатные краски и лаки, используемые для оформления туб, должны быть устойчивы не только к свету и другим факторам внешней среды, но и к содержимому туб.

Дальнейшее совершенствование этого вида тары привело к созданию и широкому применению ламинатных туб. Ламинатные тубы изготавливаются из гибких многослойных материалов, называемых ламинатами. Ламинаты — гибкие многослойные материалы, получаемые в ре­зультате соединения исходных материалов в многослойные ламинирова­нием и кашированием. Изготавливают тубы из ламинатов, содержащих в основе как алюминиевую фольгу толщиной 30—40 мкм, так и специальную полимерную пленку с высокой диффузионной плотностью. Наибо­лее широко для этих целей применяются, например, пятислойные ламинаты толщиной 0,3—0,4 мм, у которых средний слой из алюминиевой фольги или специального полимера соединяется с наружными слоями из полиэтилена через промежуточные слои из соответствующего сополи­мера, например, такого, как нукрел, созданный фирмой «DuPont».

Нукрел — это кислотная сополимерная смола, применяемая в ламинатах в качестве связующего слоя благодаря отличной сцепляемосги с фольгой, полиэтиленом и другими самыми разнообразными материалами, а также обеспечивающая экономическую выгоду такой упаковки.

Вследствие этого ламинатные тубы сочетают в себе прочность, эластичность и высокую диффузионную плотность, присущую алюминие­вым тубам, с привлекательным внешним видом и другими достоинства­ми пластмассовых туб.

Пластмассовые тубы изготавливаются бесшовными, например, экструзией с раздувкой, и собранными из отдельно изготовленных составных частей (сборными). В сборных тубах присоединение корпуса к головке может осуществляться как в процессе непосредственного изготовления головки, например, методами литья под давлением или термоформова­ния, так и на последующей сварочной операции. Производство бесшов­ных пластмассовых туб характеризуется низкой производительностью, и они по этой причине применяются относительно редко. В то же время постоянно и устойчиво увеличиваются объемы производства на высоко­производительном автоматическом оборудовании пластмассовых и осо­бенно ламинатных сборных туб. Головки для этих туб изготавливают в основном из полиэтилена методом литья под давлением и термоформо­вания. Корпуса сборных туб бывают бесшовными и с продольным сварочным швом. Бесшовные цилиндрические корпуса получают путем разрезки на куски требуемой длины соответствующей пластмассовой бесшовной длинномерной трубки, изготовленной методом экструзии. При этом декоративное многокрасочное оформление полученных заго­товок выполняется на последующих операциях производственного процесса. Корпуса с продольным сварным швом изготавливают из предва­рительно декорированного ленточного материала, свернутого в рулон. В процессе изготовления корпусов эта лента разматывается с рулона и сворачивается в трубку с точным совмещением и сваркой внахлестку ее краев. Затем полученная трубка разрезается на заготовки заданной дли­ны. Точная отрезка обеспечивается при этом фотоэлементом, восприни­мающим специальные метки на декорированной поверхности ленты. Полученная из ленты трубка перед разрезкой на мерные заготовки может дополнительно покрываться внешним слоем полиэтилена путем переэкзии. При этом повышается прочность корпуса, и продольный сварочный шов на поверхности трубки становится едва заметным. Бесшовные цилиндрические корпуса изготавливаются в основном из однородной пластмассы, в то время как корпуса с продольным сварным швом делаются обычно из многослойных рулонных материалов (ламинатов). Ламинатные корпуса с дополнительным внешним полиэтиленовым покрытием стоят дороже обычных и применяются поэтому только для особой продукции.

Герметичное соединение корпуса 1 с плечом 2 головки в сборных тубахвыполняется обычно сваркой (рис. 1и). В ламинатных тубах на головку в области плеча 2 дополнительно приваривают штампованные из того же ламината внешние (рис.1к) или внутренние кольцевые вставки (рондели) 3, повышающие диффузионную плотность тубы в этой зоне. Для образования сварных соединений может применяться термоконтак­тная, лучевая или ультразвуковая сварка, а также сварка горячим возду­хом или токами высокой частоты. Сборка туб завершается накручивани­ем на горловину головки колпачков (бушонов), и после этого готовые изделия подаются на тубонаполнительные автоматы.

Функциональные приспособления, например, такие, как инсерт, могут встраиваться и непосредственно в тубу.

Инсерт — специальная пластмассовая вставка, помещаемая впере днюю часть тубы и обеспечивающая выдавливание из нее содержимого с цветными полосками. Инсерт (рис.2л) представляет собой полимер­ную трубку 1, встроенную в горловину 2 тубы. Внутри этой трубки содержатся продольные канавки 3, соединяющиеся наклонными отвер­стиями 4 с полостью тубы в зоне сопряжения ее горловины с плечом. В процессе упаковывания такая туба вначале заполняется цветной пастой до уровня нижнего торца трубки 1, а затем — основной пастой 6 до полного объема и закрывается. При выдавливании содержимого из тубы основная паста 6 поступает в горловину 2 по осевому отверстию трубки 1, а цветная паста 5 при этом подается в трубку 1 через наклонные боковые отверстия 4 и наносится в канавках 3 продольными цветными полосами на поверхность основной пасты, придавая ей привлекательный внешний вид.

3.1 Алюминиевые тубы

Алюминиевые тубы – это превосходная упаковка для самых различных товаров бытовой химии, фармацевтики, пищевой промышленности, косметики и парфюмерии. В отличие от аналогов из ламината и пластика, алюминиевая туба уникальна по своим барьерным свойствам: при использовании она не втягивает внутрь воздух, что предохраняет содержимое от окисления и микробиологического заражения, а латексное кольцо делает ее идеально герметичной. Именно поэтому во всем мире производители лечебной косметики и парфюмерии, парамедицинских препаратов, а в последнее время и элитной косметики, содержащей активные компоненты, по-прежнему отдают предпочтение именно алюминиевым тубам.

Для изготовления туб используется алюминий чистоты 99,7%. Тубы диаметром 25 мм – вместимостью от 40 до 60 мл и диаметром 35 мм – вместимостью от 100 до 140 мл выпускаются с защитной мембраной. Бушон подбирается по цвету и размерам в соответствии с пожеланиями заказчика и имеет специальный выступ для прокалывания мембраны. Возможность нанесения на внешнюю поверхность тубы красочной печати делает продукцию заметной и привлекательной.

Для предохранения содержимого от кон­такта с металлом на внутреннюю поверх­ность тубы наносится защитный лак. Внутренние покрытия (существует более десятка их разновидностей) подбираются после тестирования продукта, который бу­дет заключен в тубе.

Очень важный параметр — пористость (количество и размер пор на защитном покрытии и, допустимое количество оговари­вается ГОСТом). В зависимости от пористости подбирают толщину слоя, — тем более толстого, чем больше пористость. Покрытие не ломает­ся и не рвется при изгибе. Так что главный аргумент противников алюминиевых туб — вредное воздействие металла на со­держимое — действительности не соответ­ствует.

3.1.1 Экономические заметки

Алюминиевые тубы бывают цилиндричес­кой или конической формы. У конических туб диаметр плеча меньше, чем хвостовой части, за счет этого тубы вкладывают друг в друга при упаковке. В результате достигается экономия на транспортных расходах (в среднем в пять раз). Учиты­вая небольшие объемы потребления алю­миниевых туб в России, не все фирмы считают необходимым перестраивать обо­рудование для выпуска конических туб: партии и так вполне компактны.

Табл.1 Максимальный разброс вместимости и длины алюминиевых туб для заданного диаметра

Диаметр

Цилиндрические Конические
Вместимость, мл Длина, мм Вместимость, мл Длина, мм
9,8 2 52 - -
10 2 38 - -
11 2-3 39-51 - -
13,5 4-10 47-100 5-10 55-98
16 7-16 55-110 7-15 58-104
19 10-30 57-134 10-30 59-139
22 15-40 64-150 15-40 67-145
25 30-60 89-160 30-60 93-163
28 40-85 94-175 40-80 98-172
30 50-100 101-190 40-100 95-185
32 60-115 106-190 60-105 160-175
35 80-140 116-205 80-140 121-191
38 125-145 160-180 125-145 155-175
40 100-204 113-205 100-200 118-209
45 160-250 138-201 210 180
50,3 245-460 180-190 245 175

При транспортировке очень важна хоро­шая упаковка, чтобы не помять тубы. Гофрокороба с ячейками дают полную гаран­тию сохранности туб, но транспорт в этом случае обойдется в два раза дороже, так как тубы укладываются неплотно. К тому же вынимать их придется вручную. Коробку без ячеек сразу можно загружать в бункер тубонаполнительной машины.

Самый идеальный вариант — упаковать готовое изделие в алюминиевой тубе в кар­тонный футляр, так как алюминиевая туба легко теряет товарный вид. Но, конечно, в результате такого удорожания алюминие­вые тубы рискуют одним из главных своих достоинств — низкой стоимостью.

Если выстроить «тубные» материалы по возрастанию цены, то выглядеть этот ряд будет следующим образом: алюминий, ламинат, пластик. Во многом цена зависит также от качества материала (для произ­водства алюминиевых туб используется алюминий А5-А7, т. е. содержащий 99,5%-99,7% чистого алюминия), от ди­зайна и компонентов тубы, от объема заказанной партии и размера (диаметр и дли­на). Выбирать необходимые параметры сле­дует обдуманно: по словам заместителя ге­нерального директора ОWK Александра Та­расова, при диаметре тубы свыше 40 мм полезный объем увеличивается на 20%, а цена возрастает на 120%.

3.1.2 Функции и декорации

В зависимости от предназначения тубы подбираются функциональные и декора­тивные элементы. Производители туб способны предложить столько интерес­ных решений, что заказчик будет ограни­чен лишь собственной кредитоспособнос­тью.

Самой первой «появляется на свет» мем­брана, если горловина тубы должна быть закрыта. В этом случае изначально берет­ся рондель без отверстия. Мембрана обес­печивает целостность, неприкосновен­ность продукта до первого использования. Без мембраны (по решению Минздрава РФ) выпускается зубная паста, так как при прокалывании часть мембраны может по­пасть внутрь тюбика и впоследствии пора­нить десны.

Кроме стандартного круглого носика, су­ществует носик с ограниченным («эконо­мичным») выходом, удлиненный узконап­равленный носик («клюв» или канула), ко­торый подойдет для клея или глазной мази. Туба, носик которой имеет декоративный выход (например, в виде звезды), одновре­менно сыграет роль кондитерского шприца для украшения блюд.

Накладная пластмассовая резьба накле­ивается поверх алюминиевой и влияет только на внешний вид тубы. В редких слу­чаях пластиковый вкладыш вставляется внутрь горловины (так как защитный лак запрыскивается со стороны хвоста, и гор­ловина — самая удаленная от источника лака часть тубы).

Выбору колпачков (бушонов) традицион­но уделяется особое внимание — от их удобства и дизайна привлекательность тубы зависит не меньше, чем от всего ос­тального оформления в целом. Любая фир­ма предложит обширный выбор бушонов всевозможных форм и размеров из ПЭ или, реже, из ПС, ПП. При наличии мембраны подбирается бушон с выступом для ее про­бивки — эта маленькая деталь значитель­но упрощает процедуру открывания тубы: не придется метаться в поисках подходяще­го колющего предмета.

Открытый конецтубы герметично зажи­мается после ее наполнения. Различаются двойная фальцовка (займет около 14 мм), тройная (+ 5 мм), согнутая двойная (+ 4-6 мм), гребневый замок (+ 8-11 мм). Для особенно текучих продуктов на внутрен­нюю сторону хвостовой части тубы нано­сится латексное покрытие (10—15 мм). При сильном сжатии резина склеивается, затем хвост зажимается.

Практически всегда туба покрывается белой грунтовочной эмалью, иначе при пе­чати алюминий «возьмет» слишком много краски. Иногда эмалируют, красят плечи тубы. Еще один вариант дизайна — гофри­рованные круги. Но чаще всего плечи по­лируют, хотя, например, на Московском тубном заводе от этой операции отказа­лись — алюминий окисляется на воздухе и со временем все равно становится мато­вым.

3.1.3 Недостатки алюминиевых туб

Главный упрек в сторону алюминия — низкая сопротивляемость механическому воздействию. Алюминий мнется, не вос­станавливает форму после надавливания. Смотреть, конечно, приятнее на гладкий пластик и ламинат. Но пластиковая туба, возвращаясь в прежнее состояние, заса­сывает в себя воздух вместе с пылью и прочими компонентами. Воздушный пу­зырь внутри создает благоприятную сре­ду для развития вредной микрофлоры.

Именно способность алюминия не затя­гивать внутрь воздух делает тубы из него единственно приемлемой тарой для това­ров, не содержащих консерванты. Алюми­ниевые тубы использует КО «Свобода» для зубных паст, изготовленных холодным спо­собом, когда паста не варится, а смешива­ется, при этом сохраняя полезные ингреди­енты, разрушающиеся при термической обработке.

Еще один упрек: из алюминиевой тубы сложно выжать содержимое. Но если пра­_ильно и аккуратно пользоваться, не «придушивать» тюбик сразу же у плечей, а на­чинать с хвостовой части — потери будут меньше, чем в тубе из другого материала.

Если уж говорить о том, что раздражает потребителя в алюминиевых тубах, так это маленькие неудобные колпачки, которые косо «садятся», прокручиваются в руках и обязательно теряются. Очень подходят алюминиевые тубы для кремов, которые используются нерегуляр­но, ведь такая упаковка продлит срок год­ности до 30 месяцев.

Сравнительно невысокая стоимость дела­ет алюминиевые тубы привлекательными для упаковки товаров массового потребле­ния — при существующем уровне жизни значительное число покупателей при выбо­ре покупки ориентируется в первую оче­редь на цену. Для продукции среднего и высокого класса упаковка «алюминиевая туба + картонный футляр» решает и про­блему защиты содержимого и проблему визуальной привлекательности продукта. Потребительские свойства алюминиевых туб позволяют говорить, что, несмотря на возникновение новых материалов, алюми­ний свои позиции держит и уступать не со­бирается.

3.2 Процесс упаковывания зубных паст

Заполняются тубы зубной пастой в тубонаполнительных автоматах через открытый конец корпуса, после чего он герметично закрывается плоским фальцевым или сварочным соединением.

Металлические тубы в этих автоматах питателем поштучно подаются и устанавливаются вертикально в гнезда транспортиру­ющего механизма открытым концом вверх, а затем вращением ориенти­руются в них в заданное фиксированное положение, определяемое по специальной метке, нанесенной на конец тубы при ее декоративном полиграфическом оформлении. Далее напоследующих позициях автомата осуществляется наполнение тубы упаковываемым продуктом, подаваемым из дозатора, и закрытие фальцевым соединением. После наполнения конец корпуса тубы, образующий фальцевое закрывающее соединение должен оставаться свободным и чистым от расфасованного продукта. При закрытии тубы конец ее корпуса сжимается в плоское положение, несколько раз перегибается, а затем обжимается губками фальцевального механизма. В зависимости от требуемой прочности применяют двойное (рис.1в), тройное (рис.1г), четверное (рис.1д) и седлообразное (рис.1е) укупоривающее загибание концов тубы. После обжатия гладкого (рис.1ж) или с рифлением (рис.1з) закрывающее тубу фальцевое соединение становится плотным, герметичным и стабильным. При обжатии или после обжатия фальцевого соединения на нем клеймом наносится маркировка, содержащая, например, такую информацию, как месяц и год изготовления продукта, номер партии и другие данные. После этого готовые упаковки выводятся из автомата и подаются на последующие операции производственного процесса. Современные тубонаполнительные автоматы имеют производительность 2400—8400 туб в час и более.

Полиэтиленовые тубы непригодны для упаковывания продукции, чувствительной к кислороду и воздуху, так как, во-первых, сам этот материал проницаем для кислорода, углекислого газа, ароматных и души­стых веществ, а, во-вторых, вследствие упругости корпуса свободный объем тубы при очередном использовании содержимого заполняется всякий раз новой порцией всасываемого через горловину воздуха. При этом содержимое тубы подвергается не только непосредственному воз­действию воздуха, но и загрязняется содержащимися в нем частицами, например, пылью. Применяются пластмассовые тубы в основном для упаковывания косметической продукции, не содержащей окислительных веществ и быстроулетучивающихся ароматических масел, а также для упаковывания смазочных материалов, дисперсных красок, пищевых про­дуктов, например, таких, как повидло, сливки для кофе, ореховый и шоколадный кремы, глазури для пирожных и т. д.

В случае пластмассовых и ламинатных туб при необходимости внутреннюю поверхность покрывают защитным слоем лака, оставляя без покрытия на открытом конце корпуса полоску шириной 5—6 мм, по которой сварным швом 4 наполненные тубы закрываются. При закрытии конец наполненной тубы вначале на­гревается до стадии размягчения материала, например, горячим возду­хом, а затем сжимается холодными плоскими губками прессового меха­низма. Материал при этом охлаждается, и на конце тубы образуется герметичное сварное соединение шириной 6—8 мм. Одновременно на поверхности сварного шва установленным в одной из губок клише отпечатывается маркировка 5. Обычно пластмассовые (полиэтиленовые) тубы имеют на поверхности сварного шва рифления (рис.1 и), а лами­натные тубы закрываются гладким сварным швом (рис.1 к). Следует учитывать, что при закрывании ламинатных туб сваривается между собой только внутренний полиэтиленовый слой корпуса и для получения прочного соединения этот слой должен быть не очень тонким. Для придания таре эстетичного вида на заключительном этапе на тубах подрезается неровный край закрывающего сварного шва, и готовые упаковочные единицы выводятся из тубонаполнительного автомата.

3.3 Укупорочные средства

По стандартной терминологии укупорочное средство для туб называ­ется французским словом «бушон».

Бушон — крышка, навинчиваемая на горловину тубы (ГОСТ 17527-86). Однако во французском языке слово «бушон» означает пробку для бутылки, что не объясняет, почему разработчики стандарта отдали пред­почтение этому термину, а не вполне подходящему по смыслу и наибо­лее часто употребляемому в литературе и разговорной речи слову «колпачок», имеющему следующее определение.

Колпачок — укупорочное средство, плотно надеваемое или навин чиваемое на наружную поверхность узкой горловины тары. В связи сизложенным будем называть укупорочное средство для тубы двумя словами — «бушон» и «колпачок», считая их равнозначными.

Итак, тубы укупориваются колпачками (бушонами), содержащими конструктивные элементы для закрепления на горловине, закрытия и герметизации отверстия, облегчения откупоривания тары, декоративного оформления упаковки, а также способствующими полному и эффектив­ному использованию содержимого. Изготавливаются колпачки из поли­этилена высокой плотности, полипропилена или полистирола методом литья под давлением с разнообразной цветовой окраской. По внешней форме наиболее часто применяемые колпачки можно разделить на конические (рис.2а, г) и цилиндрические (рис.2б, д, е, ж) с гладкой и рифленой боковой поверхностью, а также фигурные, имеющие более сложную конфигурацию (рис.2в, и, к). Рифления на боковой поверхности колпачка предотвращают его проскальзывание в пальцах руки при навин­чивании на тубу и выполняются как с мелким прямым, так и крупным фигурным профилем, служащим одновременно и декоративным оформ­лением упаковки. Закрепление колпачков на горловине туб обеспечивает­ся, как правило, резьбовым соединением. Для этого применяется метри­ческая резьба (рис.2а, г), а также коническая (рис.2в) и многозаходные (рис.26, е) резьбы, обеспечивающие быстрое закрепление колпачков за четверть и вполоборота. Для герметичного закрытия отверстия на горло­вине тубы в колпачках сопрягающаяся с ним поверхность выполняется в виде плоского (рис.26, е), сферического (рис.2а, д) и конического (рис.2в, и) уплотнителя или же на дно колпачка укладывается упругая (резиновая или полимерная) прокладка (рис.2г, ж). Наиболее высокая герметичность укупоривания обеспечивается коническим уплотнителем. Для укупоривания пластмассовых и ламинатных туб широко применяются колпачки, по наружному диаметру равные ди­аметру корпуса тубы (рис.2 д, е, ж). Эти колпачки не только придают упаковке привлекательный внешний вид, но, прежде всего, облегчают извлечение и способствуют полному использованию содержимого тубы. Так как упругий корпус этих туб после сдавливания восстанавливает свою форму и заполняется воздухом, в процессе эксплуатации ихрекомендуется ставить на плоскую поверхность колпачка горлови­ной вниз. В таком положении содержимое тубы стекает в нижнюю часть корпуса, заполняет горловину и после снятия колпачка легко, а при необходимости и полностью выдавливается из нее однократным сжатием корпуса.

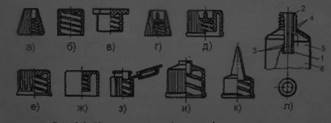

Рис.2. Укупорочные средства и функциональные приспособления для туб

Главным достоинством популярных колпачков (рис.2з), содержащих откидывающуюся на упругом шарнире крышку («Флип-Офф») является то, что они позволяют быстро открывать и закрывать тубу, не отвинчивая с горловины колпачка. Тубы, отверстие в горловине которых герметично закрыто защитной мембраной, укупориваются, как правило, колпачками, оснащенными с наружной стороны штырем (рис.2г, д), обеспечиваю­щим ее прокалывание при первом использовании содержимого. Выпол­няются, например, колпачки с прозрачным экраном (рис.2и), позволя­ющим визуально определить цвет содержимого тубы, а также носиками (рис.2к) и многими другими функциональными приспособлениями, способствующими более эффективному использованию содержимого.

3.4 Оформление ламинатных туб

Удачный дизайн и улучшенные свойства упаковки призваны выделить продукт из массы подобных, чтобы способствовать успеху товаропроизводителя, став элементом конкурентной борьбы, а также защитить товар от фальсификации. Исследования потребительских предпочтений показали, что многие, покупая зубную пасту, в первую очередь обращают внимание на внешний вид упаковки. Поэтому чтобы упаковка получилась оптимальной, производитель должен учитывать ряд факторов:

· она должна быть удобной и не затруднять потребление продукта;

· изображение должно быть привлекательным, но в то же время не содержать раздражающих элементов (ведь с тюбиком зубной пасты мы общаемся ежедневно);

· текст должен легко читаться, потому что, как правило, на упаковке зубной пасты перечисляются ее полезные свойства, состав ингредиентов или располагается другая важная для потребителя информация.

В связи с этим производители зубных паст стали постепенно переходить от упаковки в металлические тубы к упаковке в тубы ламинатные. Причин здесь несколько:

· во-первых, как и металлическая, туба из ламината обладает хорошими защитными свойствами, предотвращающими проникновение бактерий внутрь упаковки;

· во-вторых, ламинатная туба не мнется и поэтому не требует дополнительной упаковки для перевозки и хранения;

· и, наконец, ламинат является более удобным материалом, нежели алюминий, для нанесения многокрасочного изображения (кроме того, впоследствии краска не отшелушивается и не облезает), а возможность разнообразного оформления "хвоста" тубы позволяет воплощать самые смелые дизайнерские решения.

Технологии печати у всех видов туб различаются, но качество изображения на ламинате выше, это наиболее удобный материал для нанесения красочного изображения. Поэтому производители зубной пасты все чаще отдают предпочтение ламинатной тубе, нежели аллюминиевой. В этом разделе курсовой работы рассказывается об оборудовании высокой печати, специально разработанном для работы с ламинатом.

На готовый ламинат наносится изображение чаще всего методом глубокой или высокой печати. Оттиски глубокой печати, как известно, обладают высоким качеством и, кроме того, слой краски как бы повторяет структуру поверхности материала (в данном случае ламината), благодаря чему создается эффект "утопленности" изображения. Метод используется для изготовления туб большими тиражами. Оттиски высокой печати также характеризуются прекрасным качеством, и этим способом изображение, как правило, наносят уже непосредственно перед формированием тубы. Благодаря своей гибкости, он удобен для малых и средних тиражей.

3.4.1 Машина высокой печати Ko-Pack

Машина высокой печати Ko-Pack серии Tube Laminate, как видно из названия, специально создана для работы с ламинатом для изготовления туб. Она имеет шесть красочных секций и дополнительную секцию лакирования. Учитывая большой вес рулона ламината, в машине модернизирован узел размотки: он оснащен независимым приводом, гарантирующим стабильное натяжение полотна. Как и рулонный картон, ламинат имеет тенденцию к скручиванию, поэтому на машину установлено специальное устройство, разглаживающее материал перед печатью. С расчетом на толщину материала увеличен зазор между формным и печатным цилиндром.

На машинах этой серии изображение может наноситься в несколько "ручьев" одновременно, а после прохождения печатных секций материал разрезается вдоль при помощи специальных дисковых ножей на рулоны необходимой ширины. В итоге оператор получает готовые рулоны с изображением, которые сразу же можно "передать" машине для формирования туб (Ko-Pack Tube Laminate полностью совместима с оборудованием фирм AISA и KMK).

С помощью Ko-Pack Tube Laminate можно воплотить дизайн различного уровня сложности. Машины этого класса высокопроизводительны, компактны и удобны в эксплуатации, а также обладают сравнительно низкой энергоемкостью. Кроме того, процесс переналадки с тиража на тираж занимает минимум времени, что позволяет работать практически в режиме non-stop.

3.5. Утилизация туб

Важным моментом при оценке упаковки является следующий критерий: какую экологическую нагрузку несет данная упаковка, т.е. из какого материала она изготовлена и подлежит ли повторной переработке? Положительные оценки получают зубные пасты, тубы которых изготовлены из химически инертного полимера, поддающегося утилизации. Низкие оценки получают зубные пасты, тубы которых из алюминиевой фольги, которая плохо поддается утилизации.

К началу 90-х годов проблема утилизации пластмасс приняла общемировой характер. Она усугубляется отсутствием: международного банка данных по составу и свойствам большого количества небезопасных в экологическом отношении пластиков и надежных универсальных технологий утилизации или переработки пластических материалов. Важнейшей характеристикой отходов пластмасс и пластмассовых изделий является их энергетическая ценность. Одной из перспективных технологий переработки отходов пластмасс является их использование в металлургическом производстве в качестве источника энергии и восстановителей, прежде всего – в доменных печах. Этот способ, во-первых, исключает выбросы суперэкотоксикантов, а во-вторых, позволяет даже в доменных печах среднего объема полностью утилизировать отходы крупных промышленных регионов. Согласно прогнозу Ассоциации содействия переработке пластмасс, в ближайшее время доля пластмассовых отходов, вдуваемых в доменные печи, должна превысить 10 % от уровня их ежегодного образования.

Что касается алюминиевой тары, возможен ее сбор и дальнейшая утилизация. В некоторых странах утилизация алюминиевой тары стала самостоятельным направлением бизнеса, приносящим прибыль. В нашей стране такая переработка несколько усложнена отсутствием структуры дифференцированного сбора мусора у населения. Тем не менее, некоторые компании специализируются на экологической утилизации алюминиевых банок.

Между тем в странах Европы сейчас модно не столько чистить зубы, сколько собирать тюбики из-под зубной пасты. Сжатые и поломанные тюбики у туботелистов, как называют новых коллекционеров, не котируются. Особый вес имеют самые первые тюбики начала ХХ века. Однако есть уникальные экземпляры и в современности. Так, по ошибке в мире появилась партия тюбиков Aquafresh с надписью "toth paste". Отсутствие одной "о" - и цена тюбика на рынке у любителей тюбиков поднялась до тысяч.

Туботелия быстро набирает темпы и в России. Первые шаги сделали французы, они сообразили, что на российских фабриках есть, чем поживиться. Несколько лет назад туристы из Франции скупали все российские тюбики. Затем, уже в качестве "антиквариата", российские и даже советские тюбики появились на Арбате.

4. Картонные коробки для упаковки зубной пасты

Картонная коробка для зубной пасты имеет сложную конструкцию, предназначенную в основном для линий автоматического затаривания (фасовки). Такую коробку целесообразно изготавливать из целлюлозного картона, который имеет повышенную каркасность. При изготовлении упаковки необходимо строго учитывать направление волокна. Картон для такой упаковки обычно имеет плотность 250-270 г/м2 .

Печать лучше выполнять смесевыми красками системы Pantone для защиты от подделки. Лак лучше использовать масляный или водный, так как в процессе лакирования уф-лаками может образоваться эффект “остаточной липкости” (причиной может быть как лак, так и оборудование) и в процессе автоматического затаривания в модуле подачи упаковки коробки будут слипаться. Хотя при четком соблюдении режимов лакирования можно применять и уф-лак, но это требует увеличения сроков производства и повышения стоимости картонных коробок. Для выделения элементов дизайна можно применить конгрев (выпуклый рисунок или буквы) и тиснение золотой или серебряной фольгой.

Конструкция картонных коробок для упаковки зубной пасты имеет два торцевых клапана. В процессе склейки крой этой коробки проходит стадию предварительной фальцовки, что ослабляет картон в местах складывания. Это позволит в дальнейшем облегчить сборку коробки в линии автоматической упаковки. Картонные коробки для упаковки зубной пасты поставляются в сложенном виде со склейкой по боковому шву.

Конструкция картонной коробки со склейкой по боковому шву для автоматической упаковки продукции Конструкция картонной коробки со склейкой по боковому шву

4.1 Утилизация отходов картона

Картон - наилучший материал с точки зрения утилизации и повторной переработки. Эти процессы — наиболее передовые и доступные, чего не скажешь о том же самом процессе касаемо прочих материалов. Утилизация и переработка картона всегда была наиболее простой и экологичной (он разлагается на 100% и растворяется в окружающей среде, не нанося ей никакого ущерба), тем самым, обеспечивая и наименьшую стоимость этого процесса. Этот момент особенно важен с точки зрения все усугубляющейся проблемы загрязнения окружающей среды. Во многих странах этот аспект играет одну из самых важных ролей в момент выбора упаковочного материала, в будущем же очень вероятно, что именно из-за наиболее удобного и чистого процесса утилизации и переработки картон станет неоспоримым лидером и перетянет на свою сторону многих производителей той или иной продукции.

Безусловно, нужно отметить, что повторная переработка картонной упаковки возможна не всегда: в случае, если в производстве картонной коробки использовались фольга, лак и прочие подобные материалы, они не позволяют получить из отходов качественное вторичное сырье. Большой процент продукции технического назначения изготовляют с применением пластмасс и различных покрытий, окрашивают, проклеивают и т.п. Прежде чем направить эти виды бумаги и картона на переработку, от них отделяют инородные примеси. В качестве макулатуры в промышленности широко используют старые гофрированные ящики, бывшие тарой для упаковки изделий производственного и бытового назначения.

Что касается гофроящиков и другой, «неиспорченной» картонной упаковки, там ситуация другая, его можно и нужно пускать во вторичную переработку. Это натуральный материал, поэтому повторное использование не принесет никакого вреда, одну только пользу. Чаще всего, из отходов изготавливают макулатурный картон, однако, кроме макулатурного картона, из вторсырья также производят различные волокнистые плиты, бугорчатые прокладки и другие, как правило, строительные материалы.

Если говорить о картоне, не покрытом специальными пленками и т.п., то к его недостаткам можно отнести то, что он пропускает воздух, может намокнуть. Однако эти недостатки сегодня легко устраняются посредством многочисленных добавок и покрытий.

ЗАКЛЮЧЕНИЕ

Туба используется для упаковки пастообразных продуктов уже более 150 лет. Причина нарастающей популярности туб - в сочетании ее преимуществ:

· удобство в использовании

· надежность

· компактность

· экономичность

· обладание прочными защитными свойствами.

Отечественная косметика и зубные пасты до недавнего времени упаковывались в алюминиевые тубы, производство которых было активно налажено еще в Советском Союзе. Однако, перейдя на новую ступень рыночных отношений и столкнувшись с сильными агрессивными конкурентами из-за рубежа, крупные российские производители, такие как "Невская косметика", "Свобода" и концерн "Калина", приняли вызов и вступили в борьбу за качество продукции. Чтобы соперничать на равных, отечественные компании поначалу вынуждены были закупать новый вид упаковки там же, за рубежом, в связи с чем ее стоимость достигала порой более 50% стоимости продукта.

Но за последние годы ситуация изменилась. Производство пластиковых и ламинатных туб стали осваивать российские компании. А крупные производители парфюмерно-косметической продукции оснащают свои производства новыми тубонаполнительными агрегатами и оборудованием для изготовления пластиковых и ламинатных туб.

ЛИТЕРАТУРА

1. Санитарные правила и нормы СанПиН 1.2.676-97 "Гигиенические требования к производству, качеству и безопасности средств гигиены полости рта" (утв. постановлением Главного государственного санитарного врача РФ от 20 октября 1997 г. N 24)

2. «Упаковка и средства пакетирования», В.Г.Шипинский, Минск, УП «Технопринт», 2004

3. http://www.dentoday.ru/ru/content/archive/2000/1/8/№1, 2000 год: Статья «Научные и технические аспекты создания зубных паст. Обзор основных компонентов» Автор - А.В. Гроссер

4. http://www.pakkograff.ru/reader/articles/materials/metal/489.php статья «Лучше ли старый друг новых двух?», автор Надежда Орлова

5. http://www.wws.com.ua/Rus/oborud.htm

6. http://www.tuba.ru/ Информация о тубах и упаковке в тубы.

ПРИЛОЖЕНИЕ А

Тубонаполнительное оборудование

1.Полуавтомат для фасовки жидких и пастообразных продуктов в алюминиевые тубы

Полуавтомат предназначен для фасовки в алюминиевые или пластиковые тубы продуктов питания, бытовой химии, лекарственных препаратов и других подобных продуктов.

Полуавтомат в автоматическом режиме обеспечивает дозировку продукта, герметизацию тубы, простановку даты, поворот стола и выем готовых заполненных туб.

Технические характеристики:

Параметр Единица изм. Значение
Диаметр мм 19, 22, 25,28, 30, 35
Длина мм 100-200
Объем дозы в зависимости от размеров тубы мл 20-150
Производительность уп/мин 20
Потребляемая мощность кВт до 0,1
Расход сжатого воздуха при давлении 6 атм. л/мин. до 20
Габариты мм 1200х820х1350
Масса кг до 110

2. Импульсная закупорочная машина TB3

Импульсная закупорочная машина TB3 позволяет производить закупорку и маркировку пластиковых туб одновременно. Это - полуавтоматическая, легкая в применении и компактная настольная машина. TB3 запечатывает тубы различной длины от 100 до 230мм. Наладка машины на определенную длину делается быстро и точно. Исключительная рычажно-эксцентричная система фиксирует держатель туб в правильном положении для закупорки. К каждой машине прилагается комплект, состоящий из двух держателей туб.

Абсолютной новинкой на рынке компактных закупоривающих машин для туб является то, что в комплект TB3 также входит кодификационная компостерная система. Во время фазы закупоривания, машина маркирует тубы алфавитно-цифровым кодом до 10 символов.

ТВ3 осуществляет запайку тубы с маркировкой (код, дата - по выбору). Машина оснащена системой электронного управления временем процесса и авто-наладкой закупорочного пресса.

Технические характеристики:

Параметр Единица изм. Значение
Максимальная длина туб мм 230
Одновременная закупорка и маркировка туб 6 или 8
Максимальный диаметр туб мм 50
Ширина закупорочной полосы мм 4
Потребляемая мощность кВт 0,7
Электропотребление напряжение частота кол-во фаз В
Гц
-
230
50-60
1
Габариты мм 640x350x500
Масса кг 37

3. Автоматическая установка для фасовки и упаковки жидких и пастообразных продуктов в ламинатные тубы

Установка предназначена для фасовки и упаковки пастообразных продуктов, питания, бытовой химии, лекарственных препаратов и других подобных продуктов. Установка в автоматическом режиме обеспечивает укладку и ориентирование туб, дозирование продукта, герметизацию тубы, простановку даты, поворот стола и выем готовых заполненных туб.

Технические характеристики:

Параметр Единица изм. Значение
Производительность туб/мин до 15
*0бъем дозы мл 15-50, 50-150
Применяемая тара - туба ламинатная
**Диаметр туб мм 25-50
Расход сжатого воздуха л/мин 40
Давление сжатого воздуха Мпа 0,6
Расход охлажд. воды л/мин 10
Параметры сети питания - 220В, 50Гц
Установленная мощность кВт 3,5
Габариты не более мм 1200x110x1750
Масса не более кг 180

* Установка комплектуется дозатором для работы в одном из перечисленных диапазонов доз.

** Установка комплектуется комплектом центровочных стаканов для использования одного типоразмера туб

ПРИЛОЖЕНИЕ Б

Типы бушонов

Рисунок Внутр. классификация Вид Резьба Для туб
диаметром
Алюминиевые тубы
7/А конический, дл. носик М7 13.5, 19
14/А конический/мембр. М7 13.5, 19
1/А конический М9 19, 25
2/А цилиндрический/ м М9 19,25
3/А цилиндрический/ б М9 25, 35
4/А цилиндрический М11 25, 35
5/А конический М11 19, 25
6/А конический М15 25, 35
8/А цилиндрический с губкой
для обувного крема
М11 35
Пластиковые тубы
8/П цилиндрический/ п труб.1/4" 25,30
9/П цилиндрический/ п М15 25,30
10/П цилиндрический/ п труб.1/4" 35,40
11/П цилиндрический/ п М15 35,40
12/П цилиндрический/ п труб.1/4" 40
13/П цилиндрический/ п М15 40
Ламинатные тубы
16/Л конический S13 35,25
17/Л цилиндрический S13 35
18/Л цилиндрический S13 35

Похожие рефераты:

Проект упаковки для пищевой промышленности

Упаковка как фактор сохранности и конкурентоспособности

Роль упаковки в реализации молочной продукции

Тара и тарные операции в торговле

Роль этикетки и упаковки в продвижении товаров

Экспертиза парфюмерно-косметических и бытовых химических товаров (на примере магазина п. Сибиряк Емельяновского района)

Формирование ассортимента, качества и оценка конкурентоспособности косметических товаров

Организация и пути совершенствования работы с тарой в торговле

Экспертиза текстильных волокон и нитей и показатели качества зубных паст

Технология переработки овощей

Боеприпасы

Аэрозоли

Кодирование продукции: значимость, использование в коммерческой деятельности. Упаковка товаров

Организация погрузочно-разгрузочных работ в порту

Упаковка жидких парфюмерно-косметических изделий

Сравнительная характеристика различных видов упаковки чая и кофе

Ассортимент средств для ухода за полостью рта. Организация торговли данного отдела
