Реферат: Программирование микроконтроллера 2

Содержание:

1.Анализ задания4

2. Описание функциональной схемы 5

3. Временные диаграммы работы устройства 6

4. Анализ работы узлов устройства 7

5. Принципиальная схема устройства 9

6. Перечень элементов 11

1.Анализ задания.

По заданию требуется определить с высокой точностью частоту следования импульсов.

В данной работе предполагается, что есть образцовый (опорный) генератор, частота которого заранее известна и стабильна. Относительно него измеряется частота тестовой последовательности.

Требуется измерить частоту восьми импульсов. Это значит, что в схеме должен быть счетчик с модулем счета, равным восьми и выделяющий восемь импульсов. Воспользуемся для этого стандартными микросхемами, имеющимися в библиотеке программы EWB.

Если частоты образцовой и испытуемой последовательностей отличаются, их периоды будут соответственно тоже отличаться, таким образом, единицы на выходе счетчика установятся в разное время. Следовательно, следует ввести схему, выделяющую этот временной промежуток. Далее нам необходимо «оценить» этот промежуток, для этого мы заполним его импульсами и сосчитаем количество импульсов. Количество импульсов будет означать степень разности частот.

Помимо величины разности частот нам важен ее знак. Необходима схема выделения знака. Схема может быть построена на системе триггеров, в которой первый пришедший переключает схему в одно устойчивое состояние.

Таким образом, мы получаем функциональную схему на рис. 1.

2. Описание функциональной схемы.

Сигналы с образцового и испытуемого генераторов поступают на счетчик с модулем счета 8. По окончании восьмого импульса один из выходов счетчика устанавливается в единицу. Но при неравенстве частот единицы на выходе этих счетчиков установятся в разное время.

Схема выделения величины представляет собой простейшую комбинационную схему, выдающую единицу при комбинациях на входе 1-0 и 0-1, и ноль при любых других. Единица с выхода этой схемы поступает на элемент И, на другой вход которого поступают импульсы с генератора тактовых импульсов ГТИ. Таким образом, схема И запрещает или разрешает проход импульсов на выход, причем количество импульсов будет зависеть от разности частот. Далее эти импульсы подсчитываются специальным счетчиком, код на выходе счетчика будет содержать информацию о разности частот.

Схема определения знака представляет собой систему из двух RS-триггеров и двух D-триггеров. В ней первый пришедший устанавливает один из RS-триггеров, он в свою очередь устанавливает D-триггер. Таким образом, в зависимости от отставания (или опережения), на одном из выходов установится единица.

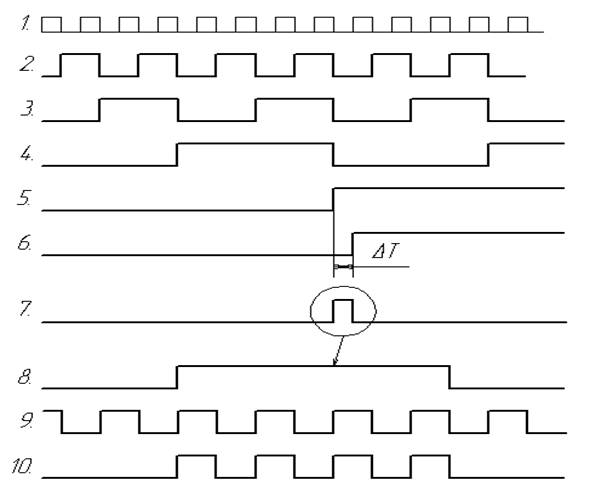

3. Временные диаграммы работы устройства.

Входная последовательность.

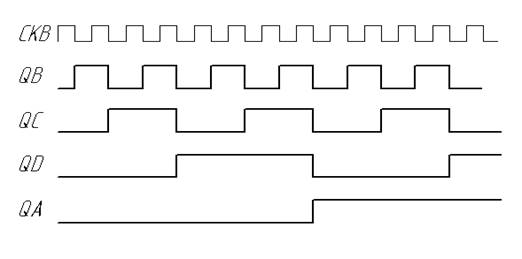

2,3,4,5) Временные диаграммы счетчика на 8.

5,6) Разность во времени прохождения 8 импульсов.

7,8) Сигнал на выходе схемы выделения величины.

9) Сигнал на выходе ГТИ.

10) Сигнал на выходе схемы И.

4. Анализ работы узлов устройства.

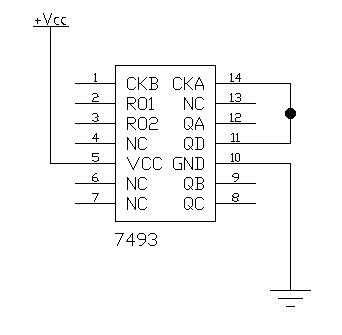

1) Счетчик на 8:

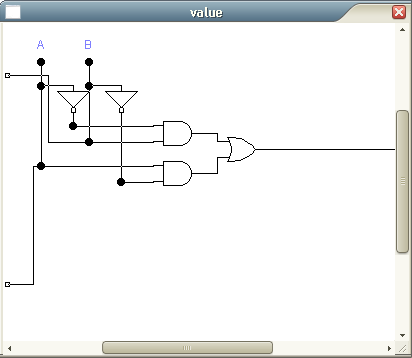

Схема выделения величины.

A B C
0 0 0
0 1 1
1 0 1
1 1 0

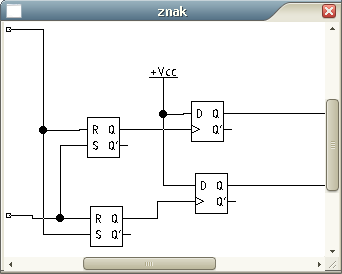

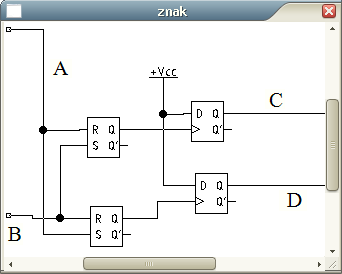

Схема определения знака.

A B C D
0 0 0 0
0 1 1 0
1 0 0 1
1 1

Предыдущее

состояние

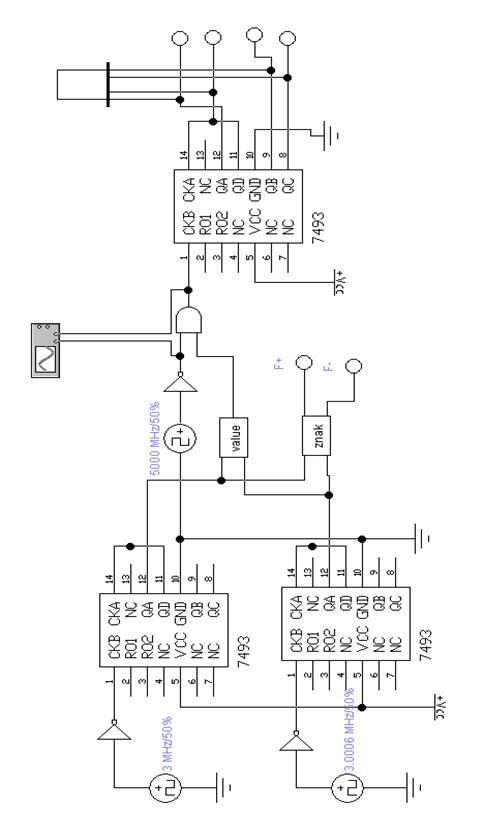

5. Принципиальная схема устройства.

6. Перечень элементов.

Позиционное

обозначение

Наименование Кол Примечание
Микросхемы
7493 (счетчики) 3
7474 (D-триггеры) 1
RS-триггеры 2

7402 (инверторы)

7408 (Элементы И)

7432 (Элементы ИЛИ)

1

1

1

Перечень Элементов
