Курсовая работа: Моделирование и анализ электронных схем на ЭВМ

Министерство образования Российской Федерации

Уральский государственный технический университет - УПИ

Кафедра РЭИС

УМЗЧ для автомобильного радиокомплекса

Пояснительная записка к курсовой работе

"МОДЕЛИРОВАНИЕ И АНАЛИЗ ЭЛЕКТРОННЫХ СХЕМ НА ЭВМ"

по курсу "Автоматизированное проектирование РЭС"

2301 000 0ИЗ 50 ПЗ

Екатеринбург 2005

Содержание

Содержание

Список условных обозначений

Введение

1. Техническое задание

2. Основная часть

2.1 Анализ технического задания

2.2Выбор проектных процедур анализа

2.3 Анализ схемы по постоянному току

2.4 Анализ схемы по переменному току

2.5 Анализ переходных процессов

2.6 Анализ частотных свойств

2.7 Анализ спектральной плотности внутренего шума

2.8 Анализ Фурье – гармоник

2.9 Анализ характеристик на влияния температуры

2.10 Анализ характеристик при применении процедуры WCASE

Заключение

Список литературы

Приложение 1: Принципиальная схема усилителя мощности

Приложение 2: Амплитудно-частотная характеристика

Приложение 3: Шумовая характеристика

Приложение 4: Амплитудно-шумовая характеристика

Приложение 5: График скорости нарастания выходного напряжения

Приложение 6: График выходного напряжения при процедуре WCASE

Приложение 7: Выходной файл

Список условных обозначений

В ходе выполнения данной работы в пояснительной записке использованы следующие условные обозначения и сокращения:

ПК - персональный компьютер;

ЭВМ - электронная вычислительная машина;

ТЗ - техническое задание.

ПО - программное обеспечение;

РЭА - радиоэлектронная аппаратура;

РЭУ - радиоэлектронное устройство;

РЭС - радиоэлектронная схема;

ООС - отрицательная обратная связь;

ЗЧ - звуковая частота;

УМЗЧ - усилитель мощности звуковой частоты

АЧХ - амплитудно-частотная характеристика

Введение

Внедpение в инженеpную пpактику методов автоматизированного пpоектиpования позволило пеpейти от тpадиционного макетиpования pазpабатываемой аппаpатуpы к ее моделиpованию с помощью ПК. И более того, с помощью ПК возможно осуществить цикл сквозного проектиpования, включающий в себя:

· синтез структуры и принципиальной схемы устройства;

· анализ его характеристик в различных режимах с учетом разброса параметров компонентов, наличия дестабилизиpующих факторов и паметрическую оптимизацию;

· синтез топологии, включая размещение элементов на плате или кристалле и pазводку межсоединений;

· выпуск конструкторской документации.

В настоящее время для схемотехнического проектирования аналоговой радиоаппаратуры наиболее распространены в мире программы семейства PSpice фирмы "MicroSim Corp". Они имеют наиболее полную библиотеку математических моделей полупроводниковых компонентов. Описание схемы вводится в программу двояко: в списочном виде с помощью любого текстового pедактоpа для OrCad или в виде пpинципиальной электpической схемы с помощью гpафических pедактоpов систем P-CAD, Micro-Cap.

1. Техническое задание

При выполнении работы предполагается:

· ознакомление с современным на сегодняшний день ПО, предназначенным для схемотехнического моделирования и анализа аналоговой и аналого-цифровой РЭА;

· ознакомление и изучение основных проектных процедур схемотехнического этапа проектирования РЭА;

· закрепление и углубление знаний методов расчета РЭУ и элементной базы РЭА;

· оценка возможностей исследованного ПО по анализу РЭС;

Необходимо смоделировать УМЗЧ с целью проверить соответствие его характеристик техническим требованиям, предъявляемым к данному типу устройств, а также получить, по возможности, дополнительные сведения об этом устройстве.

Основные технические характеристики усилителя

Номинальный диапазон частот, Гц 20...20000

Номинальная выходная мощность , Вт ,при напряжении питания 13,2В,

и сопротивлении нагрузки, Ом

8 4

4 6

Коэффициент гармоник, %, не более , при номинальной выходной мощности, на частоте, Гц:

20 0,055

1000 0,05

10000 0,055

20000 0,08

Входное сопротивление, кОм 47

Cкорость нарастания выходного напряжения , В/мкс, не менее 3

Отношение сигнал/шум (невзвешенное), дБ 80

Отношение сигнал/фон , дБ 70

Ток покоя , мА , при напряжении источника питания ,

13,2 B 50

Коэффициент полезного действия при номинальной

Выходной мощности , % 47


2. Основная часть

2.1 Анализ технического задания

При разработке данного усилителя мощности ЗЧ для автомобильных и переносных радиокомплексов было проанализировано и проверено экспериментально большое число схемотехнических решений усилителей аналогичного назначения. Цель исследований – определение схемотехнического решения усилителя ЗЧ ,позволяющего получить наилучшие технические характеристики при наименьшем числе деталей , небольшой трудоемкости изготовления и простоте настройки.

Как выяснилось , полнее всего этим требованиям удовлетворяет усилитель мощности на базе “параллельного” усилителя. Однако двуполярное питание и относительно большой уровень нелинейных искажений вследствие использования диодного коммутатора не позволили воспользоваться этой оригинальной схемой применительно к автомобильной радиоаппаратуре с низковольтным питанием. Поэтому была проведена соответствующая доработка данного усилителя, в результате которой удалось создать УМЗЧ, питающийся от однополярного низковольтного источника и обладающий высокой линейностью.

Работоспособность усилителя сохраняется при изменении напряжения источника питания от 6 до 16В и колебаниях температуры окружающей среды от –40 до +60 о С.

Принципиальная схема усилителя приведена в приложении 1. Он состоит из фазоинверторного каскада на транзисторе VT1 и двухканального усилителя мощности на ОУ DA1,DA2 и транзисторах VT3,VT5,VT7,VT8 и VT4,VT6,VT9,VT10, включенных по мостовой схеме. Входной сигнал поступает на инвертирующие входы ОУ, неинвертирующие же входы подключены к делителю напряжения, образованному переменным резистором R8, в результате чего мост оказывается сбалансированным по постоянному току в широком диапазоне напряжений источника питания. В среднем положении движка резистора R8 постоянное напряжение на эмиттерах транзисторов VT7,VT8,VT9 и VT10 примерно равно половине напряжения источника питания.

Идентичность каналов УМЗЧ, а также наличие возможности регулирования напряжения смещения на выходе ОУ DA2 резистором R14, позволили ограничить постоянное напряжение на выходе усилителя очень небольшой величиной (единицы милливольт), которое к тому же практически не меняется в широком диапазоне температуры окружающей среды и питающего напряжения. Включенный в цепь ООС R15C7R9C3 подстроечный резистор R13 обеспечивает возможность установки одинаковых уровней противофазных напряжений на выходах каналов и получение максимально возможной при данном напряжении питания выходной мощности УМЗЧ.

Отсутствие в усилителе разделительных электролитических конденсаторов большой емкости исключает перегрузку громкоговорителя, вследствие переходных процессов в момент включения и выключения питания, а также подключения к аккумулятору мощных потребителей электроэнергии (стартера, указателей поворотов, электродвигателя вентилятора системы охлаждения) в случае эксплуатации конструкции в работающем автомобиле.

2.2 Выбор проектных процедур анализа

Исходя из ТЗ будем выполнять следующие процедуры:

· анализ режима цепи по постоянному току;

· анализ режима цепи по переменному току;

· анализ переходных процессов при воздействии синусоидального сигнала;

· анализ частотных характеристик;

· анализ спектральной плотности внутреннего шума;

· анализ Фурье гармоник отклика цепи на синусоидальный сигнал;

· анализ характеристик на влияния температуры;

· анализ характеристик при применении процедуры WCASE

2.3 Анализ схемы по постоянному току

При анализе режима цепи по постоянному току настраивается рабочая точка УМЗЧ. При расширенном анализе на постоянном токе проводится исследование чувствительности рабочей точки. Анализ переходных процессов при воздействии различных сигналов, а также анализ Фурье гармоник отклика цепи на синусоидальный сигнал проводится для определения уровня номинальной и максимальной выходной мощности, а также уровня нелинейных искажений при номинальном входном напряжении.

2.4 Анализ схемы по переменному току

В данной части работы проводился анализ изменения токов и напряжений во времени, прослеживалось прохождение полезного сигнала от входа до выхода при подаче на вход синусоидального сигнала с частотой 1кГц. По виду выходного напряжения и тока видно, что сигнал подаваемый на вход проходит через усилитель без искажений. Коэффициент нелинейных искажений составил 0,023%.
2.5 Анализ переходных процессов

В данной части работы проводился анализ переходных процессов при воздействии прямоугольного импульса с целью измерения скорости нарастания выходного напряжения. Для этого на вход схемы подавался импульсный сигнал и строилась зависимость производной напряжения на выходе от времени в режиме Transient анализа. Из полученных результатов видно, что скорость нарастания выходного напряжения составляет около 0,5 В/мкс.

2.6 Анализ частотных свойств

В данной части работы проводилась проверка удовлетворения требований УМ по номинальному диапазону частот и необходимой равномерности АЧХ в рабочей полосе частот. Кроме того, проводился анализ спектральной плотности внутреннего шума УМ, при котором определяется относительный уровень шумов. По АЧХ видно, что полоса пропускания получилась больше, чем в описании.

2.7 Анализ спектральной плотности внутреннего шума

Анализ спектральной плотности внутреннего шума позволяет оценить относительный уровень внутренних шумов усилителя. Резисторы и объёмные сопротивления транзисторов являются источниками теплового шума; кроме того, полупроводниковые приборы имеют дробовый шум и Фликкер-шум.

2.8 Анализ Фурье гармоник

В данной части работы проводились исследования, целью которых была оценка уровня нелинейных искажений, методом анализа Фурье гармоник отклика цепи на синусоидальный сигнал.


2.9 Анализ влияния температуры на характеристики

В данной части работы проводились исследования, целью которых была оценка влияния температуры и разброса параметров применяемых элементов на основные характеристики УМЗЧ.

Анализ работы схемы при различных значениях температуры окружающей среды показал, что усилитель сохраняет работоспособность при повышенных и пониженных температурах.

2.10 Анализ характеристик при применении процедуры WCASE

Анализ характеристик для наихудшего случая проводится с помощью процедуры WCASE. В этой процедуре можно изменять выбранный параметр в наихудшую сторону с заданным процентом изменения.

Заключение

В ходе выполнения данной работы был смоделирован УМЗЧ для автомобильного радиокомплекса. Основной целью была проверка соответствия технических характеристик данного УМЗЧ характеристикам, описанным в исходной статье, их исправление и дополнение.

При анализе схемы данного усилителя был изучен программный пакет OrCad 9.0, а для иллюстрации схемы использовалась программа EelctronicWorcbench 5.0.

В результате исследования УМЗЧ при помощи пакета OrCad 9.0 были получены его основные технические характеристики :

Номинальный диапазон частот, Гц 5...65000

Выходная мощность , Вт ,при напряжении питания 13,2 В,

сопротивлении нагрузки 4 Ом ,Uвх=1В 3

Коэффициент гармоник, %, не более , при номинальной выходной мощности, на частоте 1000 Гц: 0,023

Cкорость нарастания выходного напряжения , В/мкс 0,5

Отношение сигнал/шум, дБ 100

Коэффициент полезного действия при номинальной

Выходной мощности , % 88

Список литературы

1. Норенков И.П., Маничев В.Б. Основы теории и проектирования САПР: Учебник для вузов. М.: Высш. шк., 1990. 335 с.

2. В.П. Корячко, В.М. Курейчик, И.П. Норенков. Теоретические основы САПР: Учебник для вузов М.: Энергоатомиздат, 1987. 400 с.

3. Справочник по САПР/А.П. Буда, А.Е. Копонюк, Г.П. Куценко и др./Под ред. В.И. Скурихина. Киев: Техника, 1988. 375 с.

4. Автоматизация схемотехнического проектирования: Учебное пособие для вузов/ В.Н. Ильин, В.Т. Фролкин, А.И. Бутко и др./ Под ред. В.Н. Ильина. М.: Радио и связь, 1987. 268 с.

5. Системы автоматизированного проектирования: Учеб. пособие для втузов: В 9-ти кн./ Под ред. И.П. Норенкова. Кн.3: В.Г. Федорук, В.М. Черненький. Информационное и прикладное программное обеспечение. М.: Высш. шк. 1986. 159 с.

6. Машинные методы расчета и проектирования систем электросвязи и управления: Учеб. пособие/А.Н. Дмитриев и др. М.: Радио и связь, 1990. 270 с.

7. Системы автоматизированного проектирования электромеханических устройств: Учеб. пособие для вузов/И.Н. Орлов, С.И. Маслов. М.: Энергоатомиздат, 1989. 296 с.

8. Влах И., Сингхал К. Машинные методы анализа и проектирования электронных схем. М.: Радио и связь, 1988. 560 с.

9. Кийко В.В. Программное обеспечение курса АПРЭС: Методические указания по курсу "Автоматизированное проектирование радиоэлектронных схем". Екатеринбург, изд. УПИ им. С.М. Кирова, 1992. 40 с.

10. Кийко В.В. Моделирование и анализ электронных схем на ЭВМ: Методические указания к курсовой работе по дисциплине "Автоматизированное проектирование радиоэлектронных схем". Екатеринбург: УГТУ-УПИ, 1994. 40 с.

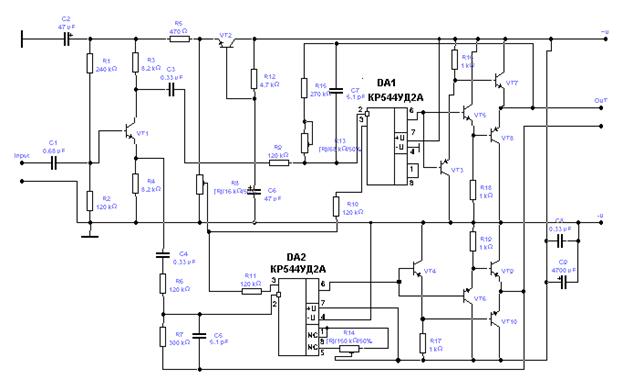

Приложение1

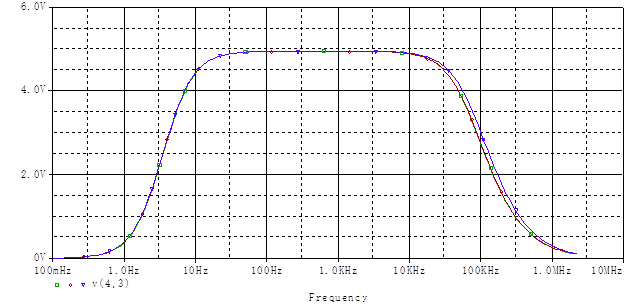

Приложение 2


-60 27 80

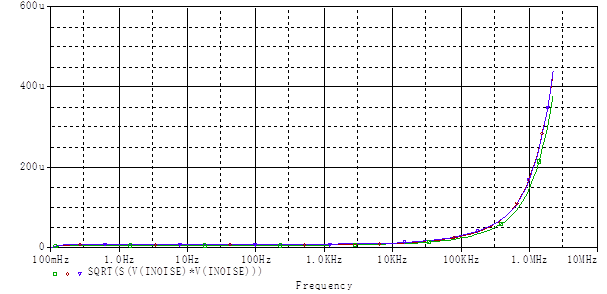

Приложение 3


-60 27 80

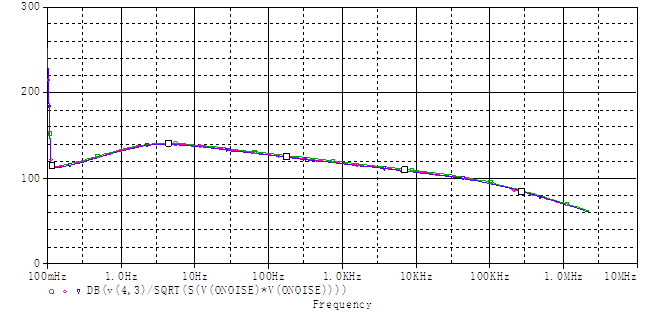

Приложение 4


-60 27 80

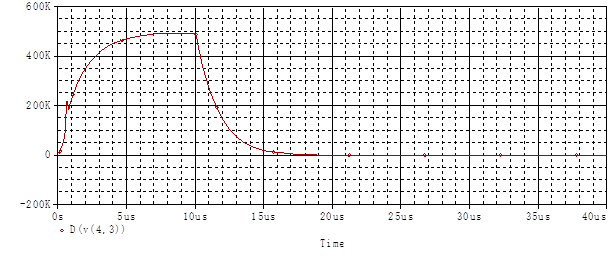

Приложение 5

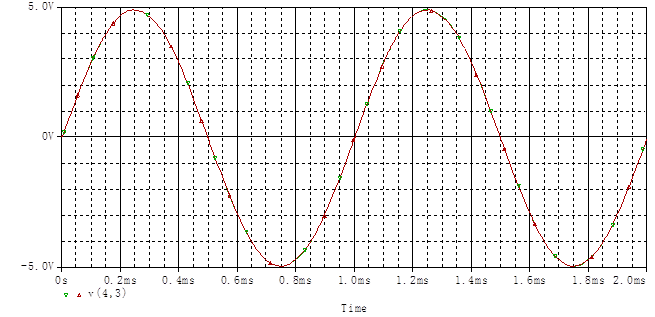

Приложение 6



**** 01/25/95 16:33:57 ********* PSpice 9.0 (Nov 1998) ******** ID# 0 ********

Chistjakov M.***R-385***UM

**** CIRCUIT DESCRIPTION

******************************************************************************

OPT ACCT LIST NODE OPTS NOPAGE RELTOL=1E-4

.WIDTH OUT 80

.TEMP -60 27 80

.AC DEC 20 0.1 2000KHZ

.TRAN/OP 10uS 2mS

.SENS V(4,3)

.NOISE V(4) VIN

.FOUR 1KHZ V(2) V(4,3)

.WCase TRAN V(4,3) YMAX DEVICES Q

.PROBE

**************************************

V0 1 0 DC 13.2

VIN 2 0 AC 1V SIN(0 1 1000)

*VIN 2 0 PULSE(0 1V 0 0 0 50uS 2mS)

**************Resistors***************

R1 5 6 240K

R2 5 0 120K

R3 7 6 8.2K

R4 8 0 8.2K

R5 10 6 470

R6 23 9 120K

R7 9 3 300K

R8_1 10 15 5K***

R8_2 15 0 11K***

R9 12 13 120K

R10 15 16 120K

R11 15 27 120K

R12 1 11 4.7K

R13_1 14 13 30K***

R13_2 13 13 38K***

R15 4 14 270K

R16 1 18 1K

R17 1 22 1K

R18 19 0 1K

R19 20 0 1K

Rn 4 3 4

*****************Capacitors***************

C1 2 5 680N

C2 6 0 47U

C3 7 12 330N

C4 8 23 330N

C5 9 3 5.1P

C6 11 0 47U

C7 4 13 5.1P

C8 1 0 330N

C9 1 0 4700U

**************Transistors*************

Q1 7 5 8 KT3102B

Q2 1 11 10 KT315G

XQ3 0 17 18 QKT973A

XQ4 0 21 22 QKT973A

XQ5 1 17 19 QKT972A

XQ6 1 21 20 QKT972A

XQ7 1 18 4 QKT972A

XQ8 0 19 4 QKT973A

XQ9 0 20 3 QKT973A

XQ10 1 22 3 QKT972A

**************************** Opamps *******************************

XDA1 16 13 0 1 0 17 OP544

XDA2 27 9 0 1 0 21 OP544

**********************************************************************

.MODEL KT3102B NPN(Is=3.628f BF=303.3 BR=3.201 Rb=37 Re=0 Rc=1.12

+Cjs=0 Cje=13.31p Cjc=11.02p Vje=690m Vjc=650m Tf=493.4f Tr=41.67n

+mje=330m mjc=330m VA=72 ISE=43.35n IKF=96.35m Ne=13.47 NF=1 NR=820m

+VAR=1e+30 IKR=100m ISC=5.5p NC=2 IRB=1e+30 RBM=0 XTF=2 VTF=50 ITF=120m

+PTF=0 XCJC=1 VJS=650m MJS=330m XTB=1.5 EG=1.11 XTI=3 KF=0 AF=1 FC=500m

+TNOM=27)

.MODEL KT315G NPN(Is=1.41f BF=90.35 BR=5.502 Rb=50 Re=0 Rc=2.5

+Cjs=0 Cje=8.063p Cjc=9.728p Vje=750m Vjc=750m Tf=179.3f Tr=35.05

+mje=370m mjc=570m VA=10.7 ISE=0 IKF=80m Ne=1.5 NF=1 NR=820m VAR=1e+30

+IKR=0 ISC=0 NC=2 IRB=1e+30 RBM=0 XTF=6 VTF=4 ITF=400m PTF=0 XCJC=1

+VJS=750m MJS=0 XTB=1.5 EG=1.11 XTI=3 KF=0 AF=1 FC=300m TNOM=27)

*--------------------- 544UD2A operational amplifier ----------------------

.SUBCKT OP544 1 2 3 4 5 6

*INP+(1) INP-(2) GND(3) +(4) -(5) OUTPUT(6)

Q1 11 1 13 VT1

Q2 12 2 14 VT2

RC1 4 11 1989.4368

RC2 4 12 1989.4368

CD 11 12 2.097749E-12

RE1 13 10 1644.7591

RE2 14 10 1644.7591

IEE 10 5 .150001E-03

CE 10 3 .750000E-11

RE 10 3 133332.4

GCM 3 21 10 3 5.026548E-9

GA 21 3 12 11 5.026548E-4

R2 21 3 100K

GB 22 3 21 3 5.6841051

C2 21 22 5PF

RO2 22 3 .140000E+3

D1 22 31 VD1

D2 31 22 VD1

EC 31 3 6 3 1

RO1 22 6 .600000E+02

D3 6 24 VD2

D4 25 6 VD2

VC 4 24 .803238

VE 25 5 .803238

.MODEL VT1 NPN (IS=.800000E-15 BF=1428857.14)

.MODEL VT2 NPN (IS=.954739E-15 BF=157895.73)

.MODEL VD1 D (IS=5.3676E-24)

.MODEL VD2 D (IS=8.0E-16)

.ENDS OP544

**********************************************************************

.Subckt QKT972A 1 2 3

* Terminals: C B E * NPN

Q1 1 2 4 KT316

Q2 1 4 3 KT819

R 4 3 100

.model KT316 NPN(Is=3.49f Xti=3 Eg=1.11 Vaf=102 Bf=74.97 DEV=50% Ne=1.483

+ Ise=44.72f Ikf=.1322 Xtb=1.5 Var=55 Br=.2866 Nc=2 Isc=447f Ikr=.254

+ Rb=66.7 Rc=7.33 Cjc=3.934p Vjc=.65 Mjc=.33 Fc=.5 Cje=1.16p Vje=.69

+ Mje=.33 Tr=65.92n Tf=94.42p Itf=.15 Vtf=15 Xtf=2)

.model KT819 NPN(Is=114.5f Xti=3 Eg=1.11 Vaf=80 Bf=176.5 DEV=50% Ise=1.231p

+ Ne=1.371 Ikf=3.193 Nk=.5458 Xtb=1.5 Br=1 Isc=1.185p Nc=1.533 Ikr=.4086

+ Rc=36.34m Rb=2 Cjc=1.183n Mjc=.3333 Vjc=.75 Fc=.5 Cje=1.635n Mje=.3333

+ Vje=.75 Tr=2.955u Tf=14.69n Itf=1.387 Xtf=.4251 Vtf=10)

.ENDS

.Subckt QKT973A 1 2 3

* Terminals: C B E * PNP

Q1 1 2 4 KT361

Q2 1 4 3 KT818

R 4 3 100

.model KT361 PNP(Is=31.08f Xti=3 Eg=1.11 Vaf=75 Bf=203.3 DEV=50% Ise=325.3f

+ Ne=1.534 Ikf=.2072 Nk=.5155 Xtb=1.5 Br=1 Isc=34.36f Nc=1.022

+ Ikr=3.163 Rc=3.748 Rb=70 Cjc=10.93p Mjc=.33 Vjc=.75 Fc=.5 Cje=18.5p

+ Mje=.33 Vje=.75 Tr=275.6n Tf=91.32p Itf=.1303 Xtf=1.762 Vtf=40)

.model KT818 PNP(Is=150.1f Xti=3 Eg=1.11 Vaf=70 Bf=135.8 DEV=50% Ise=2.436p

+ Ne=1.37 Ikf=6.563 Nk=.6668 Xtb=1.5 Br=1.6 Isc=2.847p Nc=1.564 Ikr=.24

+ Rc=74m Rb=1 Cjc=1.183n Mjc=.3333 Vjc=.75 Fc=.5 Cje=1.635n Mje=.3333

+ Vje=.75 Tr=2.65u Tf=20.02n Itf=.3063 Xtf=.8299 Vtf=10)

.ENDS

.END

**** SMALL SIGNAL BIAS SOLUTION TEMPERATURE = 27.000 DEG C

SENSITIVITY NOMINAL

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 13.2000 ( 2) 0.0000 ( 3) 8.5380 ( 4) 8.5380

( 5) 3.9551 ( 6) 12.2210 ( 7) 8.9343 ( 8) 3.2990

( 9) 8.5378 ( 10) 12.4260 ( 11) 13.1370 ( 12) 8.5378

( 13) 8.5378 ( 14) 8.5378 ( 15) 8.5427 ( 16) 8.5427

( 17) 8.7374 ( 18) 9.7333 ( 19) 7.4044 ( 20) 7.4044

( 21) 8.7374 ( 22) 9.7333 ( 23) 8.5378 ( 27) 8.5427

(XQ3.4) 9.3936 (XQ4.4) 9.3936 (XQ5.4) 8.0028 (XQ6.4) 8.0028

(XQ7.4) 9.0065 (XQ8.4) 8.0700 (XQ9.4) 8.0700 (XQ10.4) 9.0065

(XDA1.10) 7.7098 (XDA1.11) 12.9930

(XDA1.12) 12.9930 (XDA1.13) 7.8808

(XDA1.14) 7.8806 (XDA1.21) -.0110

(XDA1.22) 8.7415 (XDA1.24) 12.3970

(XDA1.25) .8032 (XDA1.31) 8.7374

(XDA2.10) 7.7098 (XDA2.11) 12.9930

(XDA2.12) 12.9930 (XDA2.13) 7.8808

(XDA2.14) 7.8806 (XDA2.21) -.0110

(XDA2.22) 8.7415 (XDA2.24) 12.3970

(XDA2.25) .8032 (XDA2.31) 8.7374

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V0 -3.239E-02

VIN 0.000E+00

XDA1.VC 3.660E-12

XDA1.VE 7.935E-12

XDA2.VC 3.660E-12

XDA2.VE 7.935E-12

TOTAL POWER DISSIPATION 4.28E-01 WATTS

**** INITIAL TRANSIENT SOLUTION TEMPERATURE = 27.000 DEG C

SENSITIVITY NOMINAL

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 13.2000 ( 2) 0.0000 ( 3) 8.5380 ( 4) 8.5380

( 5) 3.9551 ( 6) 12.2210 ( 7) 8.9343 ( 8) 3.2990

( 9) 8.5378 ( 10) 12.4260 ( 11) 13.1370 ( 12) 8.5378

( 13) 8.5378 ( 14) 8.5378 ( 15) 8.5427 ( 16) 8.5427

( 17) 8.7374 ( 18) 9.7333 ( 19) 7.4044 ( 20) 7.4044

( 21) 8.7374 ( 22) 9.7333 ( 23) 8.5378 ( 27) 8.5427

(XQ3.4) 9.3936 (XQ4.4) 9.3936 (XQ5.4) 8.0028 (XQ6.4) 8.0028

(XQ7.4) 9.0065 (XQ8.4) 8.0700 (XQ9.4) 8.0700 (XQ10.4) 9.0065

(XDA1.10) 7.7098 (XDA1.11) 12.9930

(XDA1.12) 12.9930 (XDA1.13) 7.8808

(XDA1.14) 7.8806 (XDA1.21) -.0110

(XDA1.22) 8.7415 (XDA1.24) 12.3970

(XDA1.25) .8032 (XDA1.31) 8.7374

(XDA2.10) 7.7098 (XDA2.11) 12.9930

(XDA2.12) 12.9930 (XDA2.13) 7.8808

(XDA2.14) 7.8806 (XDA2.21) -.0110

(XDA2.22) 8.7415 (XDA2.24) 12.3970

(XDA2.25) .8032 (XDA2.31) 8.7374

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V0 -3.239E-02

VIN 0.000E+00

XDA1.VC 3.660E-12

XDA1.VE 7.935E-12

XDA2.VC 3.660E-12

XDA2.VE 7.935E-12

TOTAL POWER DISSIPATION 4.28E-01 WATTS

**** OPERATING POINT INFORMATION TEMPERATURE = 27.000 DEG C

SENSITIVITY NOMINAL

**** VOLTAGE-CONTROLLED CURRENT SOURCES

NAME XDA1.GCM XDA1.GA XDA1.GB XDA2.GCM XDA2.GA

I-SOURCE 3.875E-08 1.487E-07 -6.251E-02 3.875E-08 1.487E-07

NAME XDA2.GB

I-SOURCE -6.251E-02

**** VOLTAGE-CONTROLLED VOLTAGE SOURCES

NAME XDA1.EC XDA2.EC

V-SOURCE 8.737E+00 8.737E+00

I-SOURCE 8.184E-15 8.184E-15

**** BIPOLAR JUNCTION TRANSISTORS

NAME Q1 Q2 XQ3.Q1 XQ3.Q2 XQ4.Q1

MODEL KT3102B KT315G XQ3.KT361 XQ3.KT818 XQ4.KT361

IB 1.48E-06 1.34E-05 -1.99E-05 -3.61E-08 -1.99E-05

IC 4.01E-04 1.20E-03 -3.38E-03 -8.63E-08 -3.38E-03

VBE 6.56E-01 7.11E-01 -6.56E-01 -3.40E-01 -6.56E-01

VBC -4.98E+00 -6.29E-02 8.74E+00 9.39E+00 8.74E+00

VCE 5.64E+00 7.74E-01 -9.39E+00 -9.73E+00 -9.39E+00

BETADC 2.70E+02 8.95E+01 1.70E+02 2.39E+00 1.70E+02

GM 1.54E-02 4.56E-02 1.29E-01 3.33E-06 1.29E-01

RPI 2.05E+04 1.93E+03 1.42E+03 9.76E+05 1.42E+03

RX 3.70E+01 5.00E+01 7.00E+01 1.00E+00 7.00E+01

RO 1.92E+05 8.98E+03 2.48E+04 9.19E+08 2.48E+04

CBE 2.17E-11 1.24E-11 4.08E-11 2.00E-09 4.08E-11

CBC 5.41E-12 4.45E-11 4.73E-12 4.97E-10 4.73E-12

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 3.16E+02 8.80E+01 1.83E+02 3.25E+00 1.83E+02

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 9.06E+07 1.28E+08 4.50E+08 2.13E+02 4.50E+08

NAME XQ4.Q2 XQ5.Q1 XQ5.Q2 XQ6.Q1 XQ6.Q2

MODEL XQ4.KT818 XQ5.KT316 XQ5.KT819 XQ6.KT316 XQ6.KT819

IB -3.61E-08 8.81E-05 3.35E-05 8.81E-05 3.35E-05

IC -8.63E-08 5.93E-03 1.36E-03 5.93E-03 1.36E-03

VBE -3.40E-01 7.35E-01 5.98E-01 7.35E-01 5.98E-01

VBC 9.39E+00 -4.46E+00 -5.20E+00 -4.46E+00 -5.20E+00

VCE -9.73E+00 5.20E+00 5.80E+00 5.20E+00 5.80E+00

BETADC 2.39E+00 6.73E+01 4.06E+01 6.73E+01 4.06E+01

GM 3.33E-06 2.20E-01 5.25E-02 2.20E-01 5.25E-02

RPI 9.76E+05 3.03E+02 9.81E+02 3.03E+02 9.81E+02

RX 1.00E+00 6.67E+01 2.00E+00 6.67E+01 2.00E+00

RO 9.19E+08 1.77E+04 6.27E+04 1.77E+04 6.27E+04

CBE 2.00E-09 2.29E-11 3.24E-09 2.29E-11 3.24E-09

CBC 4.97E-10 2.00E-12 5.93E-10 2.00E-12 5.93E-10

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 3.25E+00 6.65E+01 5.15E+01 6.65E+01 5.15E+01

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 2.13E+02 1.41E+09 2.18E+06 1.41E+09 2.18E+06

NAME XQ7.Q1 XQ7.Q2 XQ8.Q1 XQ8.Q2 XQ9.Q1

MODEL XQ7.KT316 XQ7.KT819 XQ8.KT361 XQ8.KT818 XQ9.KT361

IB 6.91E-05 7.20E-07 -2.73E-05 -1.41E-06 -2.73E-05

IC 4.62E-03 8.85E-06 -4.65E-03 -1.21E-05 -4.65E-03

VBE 7.27E-01 4.68E-01 -6.66E-01 -4.68E-01 -6.66E-01

VBC -3.47E+00 -4.19E+00 7.40E+00 8.07E+00 7.40E+00

VCE 4.19E+00 4.66E+00 -8.07E+00 -8.54E+00 -8.07E+00

BETADC 6.68E+01 1.23E+01 1.71E+02 8.60E+00 1.71E+02

GM 1.73E-01 3.42E-04 1.76E-01 4.68E-04 1.76E-01

RPI 3.86E+02 4.81E+04 1.03E+03 2.46E+04 1.03E+03

RX 6.67E+01 2.00E+00 7.00E+01 1.00E+00 7.00E+01

RO 2.26E+04 9.51E+06 1.77E+04 6.45E+06 1.77E+04

CBE 1.84E-11 2.24E-09 4.53E-11 2.24E-09 4.53E-11

CBC 2.14E-12 6.31E-10 4.98E-12 5.20E-10 4.98E-12

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 6.67E+01 1.64E+01 1.81E+02 1.15E+01 1.81E+02

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 1.34E+09 1.90E+04 5.58E+08 2.70E+04 5.58E+08

NAME XQ9.Q2 XQ10.Q1 XQ10.Q2 XDA1.Q1 XDA1.Q2

MODEL XQ9.KT818 XQ10.KT316 XQ10.KT819 XDA1.VT1 XDA1.VT2

IB -1.41E-06 6.91E-05 7.20E-07 6.83E-11 6.53E-10

IC -1.21E-05 4.62E-03 8.85E-06 1.04E-04 1.04E-04

VBE -4.68E-01 7.27E-01 4.68E-01 6.62E-01 6.57E-01

VBC 8.07E+00 -3.47E+00 -4.19E+00 -4.45E+00 -4.46E+00

VCE -8.54E+00 4.19E+00 4.66E+00 5.11E+00 5.11E+00

BETADC 8.60E+00 6.68E+01 1.23E+01 1.52E+06 1.59E+05

GM 4.68E-04 1.73E-01 3.42E-04 4.02E-03 4.01E-03

RPI 2.46E+04 3.86E+02 4.81E+04 3.55E+08 3.93E+07

RX 1.00E+00 6.67E+01 2.00E+00 0.00E+00 0.00E+00

RO 6.45E+06 2.26E+04 9.51E+06 1.00E+12 1.00E+12

CBE 2.24E-09 1.84E-11 2.24E-09 0.00E+00 0.00E+00

CBC 5.20E-10 2.14E-12 6.31E-10 0.00E+00 0.00E+00

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 1.15E+01 6.67E+01 1.64E+01 1.43E+06 1.58E+05

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 2.70E+04 1.34E+09 1.90E+04 6.40E+16 6.39E+16

NAME XDA2.Q1 XDA2.Q2

MODEL XDA2.VT1 XDA2.VT2

IB 6.83E-11 6.53E-10

IC 1.04E-04 1.04E-04

VBE 6.62E-01 6.57E-01

VBC -4.45E+00 -4.46E+00

VCE 5.11E+00 5.11E+00

BETADC 1.52E+06 1.59E+05

GM 4.02E-03 4.01E-03

RPI 3.55E+08 3.93E+07

RX 0.00E+00 0.00E+00

RO 1.00E+12 1.00E+12

CBE 0.00E+00 0.00E+00

CBC 0.00E+00 0.00E+00

CJS 0.00E+00 0.00E+00

BETAAC 1.43E+06 1.58E+05

CBX/CBX2 0.00E+00 0.00E+00

FT/FT2 6.40E+16 6.39E+16

**** FOURIER ANALYSIS TEMPERATURE = 27.000 DEG C

SENSITIVITY NOMINAL

FOURIER COMPONENTS OF TRANSIENT RESPONSE V(2)

DC COMPONENT = 1.263363E-04

HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED

NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)

1 1.000E+03 9.985E-01 1.000E+00 4.687E-03 0.000E+00

2 2.000E+03 1.974E-04 1.977E-04 -1.174E+02 -1.174E+02

3 3.000E+03 6.543E-04 6.553E-04 -3.306E+01 -3.306E+01

4 4.000E+03 2.028E-04 2.031E-04 1.864E+01 1.863E+01

5 5.000E+03 1.099E-03 1.101E-03 1.322E+02 1.322E+02

6 6.000E+03 1.498E-04 1.501E-04 1.560E+02 1.560E+02

7 7.000E+03 6.834E-04 6.845E-04 -6.800E+01 -6.801E+01

8 8.000E+03 1.830E-04 1.833E-04 -8.726E+01 -8.726E+01

9 9.000E+03 4.007E-04 4.014E-04 4.341E+01 4.341E+01

TOTAL HARMONIC DISTORTION = 1.551493E-01 PERCENT

**** FOURIER ANALYSIS TEMPERATURE = 27.000 DEG C

SENSITIVITY NOMINAL

FOURIER COMPONENTS OF TRANSIENT RESPONSE V(4,3)

DC COMPONENT = -2.852463E-02

HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED

NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)

1 1.000E+03 4.937E+00 1.000E+00 -1.854E-01 0.000E+00

2 2.000E+03 4.253E-03 8.615E-04 -9.905E+01 -9.886E+01

3 3.000E+03 3.480E-03 7.049E-04 -3.118E+01 -3.099E+01

4 4.000E+03 9.481E-04 1.921E-04 2.189E+01 2.208E+01

5 5.000E+03 5.434E-03 1.101E-03 1.332E+02 1.334E+02

6 6.000E+03 7.640E-04 1.548E-04 1.580E+02 1.582E+02

7 7.000E+03 3.395E-03 6.878E-04 -6.814E+01 -6.795E+01

8 8.000E+03 9.145E-04 1.853E-04 -9.027E+01 -9.008E+01

9 9.000E+03 1.934E-03 3.917E-04 4.269E+01 4.288E+01

TOTAL HARMONIC DISTORTION = 1.781094E-01 PERCENT

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V0 -3.239E-02

VIN 0.000E+00

XDA1.VC 3.660E-12

XDA1.VE 7.935E-12

XDA2.VC 3.660E-12

XDA2.VE 7.935E-12

TOTAL POWER DISSIPATION 4.28E-01 WATTS

**** SORTED DEVIATIONS OF V(4,3) TEMPERATURE = 27.000 DEG C

SENSITIVITY SUMMARY

Mean Deviation = 967.2400E-06

Sigma = .015

RUN MAX DEVIATION FROM NOMINAL

XQ10.Q1 XQ10.KT316 BF

.0306 (2.04 sigma) higher at T = 840.8500E-06

( -64.654% change per 1% change in Model Parameter)

XQ7.Q1 XQ7.KT316 BF .0272 (1.82 sigma) higher at T = 840.8500E-06

( -57.623% change per 1% change in Model Parameter)

XQ7.Q2 XQ7.KT819 BF .0256 (1.71 sigma) lower at T = 1.2930E-03

( 52.222% change per 1% change in Model Parameter)

XQ6.Q1 XQ6.KT316 BF .0226 (1.51 sigma) lower at T = 1.2914E-03

( 46.022% change per 1% change in Model Parameter)

XQ5.Q1 XQ5.KT316 BF .0221 (1.48 sigma) higher at T = 1.8148E-03

( -45.12 % change per 1% change in Model Parameter)

XQ10.Q2 XQ10.KT819 BF

.0162 (1.08 sigma) lower at T = 1.2675E-03

( 33.023% change per 1% change in Model Parameter)

XQ8.Q1 XQ8.KT361 BF 14.9010E-09 ( .00 sigma) higher at T = 1.0060E-03

( 1.1036E-03% change per 1% change in Model Parameter)

XQ9.Q1 XQ9.KT361 BF 14.9010E-09 ( .00 sigma) higher at T = 1.0060E-03

( 1.1036E-03% change per 1% change in Model Parameter)

XQ9.Q2 XQ9.KT818 BF 14.9010E-09 ( .00 sigma) higher at T = 1.0060E-03

( 1.1036E-03% change per 1% change in Model Parameter)

XQ3.Q1 XQ3.KT361 BF 3.7253E-09 ( .00 sigma) higher at T = 501.1200E-06

(-808.1200E-06% change per 1% change in Model Parameter)

XQ3.Q2 XQ3.KT818 BF 3.7253E-09 ( .00 sigma) higher at T = 1.0030E-03

( 1.0261E-03% change per 1% change in Model Parameter)

XQ4.Q1 XQ4.KT361 BF 3.7253E-09 ( .00 sigma) higher at T = 500.8300E-06

( -1.0399E-03% change per 1% change in Model Parameter)

XQ4.Q2 XQ4.KT818 BF 3.7253E-09 ( .00 sigma) higher at T = 1.0030E-03

( 1.0261E-03% change per 1% change in Model Parameter)

XQ5.Q2 XQ5.KT819 BF 3.7253E-09 ( .00 sigma) higher at T = 1.0030E-03

( 1.0261E-03% change per 1% change in Model Parameter)

XQ6.Q2 XQ6.KT819 BF 3.7253E-09 ( .00 sigma) higher at T = 1.0030E-03

( 1.0261E-03% change per 1% change in Model Parameter)

XQ8.Q2 XQ8.KT818 BF 3.7253E-09 ( .00 sigma) higher at T = 1.0002E-03

(-824.4600E-06% change per 1% change in Model Parameter)

**** WORST CASE ANALYSIS TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

**** UPDATED MODEL PARAMETERS TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

DEVICE MODEL PARAMETER NEW VALUE

XQ3.Q1 XQ3.KT361 BF 304.95 (Increased)

XQ3.Q2 XQ3.KT818 BF 203.7 (Increased)

XQ4.Q1 XQ4.KT361 BF 304.95 (Increased)

XQ4.Q2 XQ4.KT818 BF 203.7 (Increased)

XQ5.Q1 XQ5.KT316 BF 112.46 (Increased)

XQ5.Q2 XQ5.KT819 BF 264.75 (Increased)

XQ6.Q1 XQ6.KT316 BF 37.485 (Decreased)

XQ6.Q2 XQ6.KT819 BF 264.75 (Increased)

XQ7.Q1 XQ7.KT316 BF 112.46 (Increased)

XQ7.Q2 XQ7.KT819 BF 88.25 (Decreased)

XQ8.Q1 XQ8.KT361 BF 304.95 (Increased)

XQ8.Q2 XQ8.KT818 BF 203.7 (Increased)

XQ9.Q1 XQ9.KT361 BF 304.95 (Increased)

XQ9.Q2 XQ9.KT818 BF 203.7 (Increased)

XQ10.Q1 XQ10.KT316 BF 112.46 (Increased)

XQ10.Q2 XQ10.KT819 BF 88.25 (Decreased)

**** INITIAL TRANSIENT SOLUTION TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE

( 1) 13.2000 ( 2) 0.0000 ( 3) 8.5380 ( 4) 8.5380

( 5) 3.9551 ( 6) 12.2210 ( 7) 8.9343 ( 8) 3.2990

( 9) 8.5378 ( 10) 12.4260 ( 11) 13.1370 ( 12) 8.5378

( 13) 8.5378 ( 14) 8.5378 ( 15) 8.5427 ( 16) 8.5427

( 17) 8.7353 ( 18) 9.7331 ( 19) 7.4038 ( 20) 7.4008

( 21) 8.7387 ( 22) 9.7362 ( 23) 8.5378 ( 27) 8.5427

(XQ3.4) 9.3913 (XQ4.4) 9.3947 (XQ5.4) 8.0024 (XQ6.4) 7.9993

(XQ7.4) 9.0075 (XQ8.4) 8.0690 (XQ9.4) 8.0661 (XQ10.4) 9.0103

(XDA1.10) 7.7098 (XDA1.11) 12.9930

(XDA1.12) 12.9930 (XDA1.13) 7.8808

(XDA1.14) 7.8806 (XDA1.21) -.0110

(XDA1.22) 8.7381 (XDA1.24) 12.3970

(XDA1.25) .8032 (XDA1.31) 8.7353

(XDA2.10) 7.7098 (XDA2.11) 12.9930

(XDA2.12) 12.9930 (XDA2.13) 7.8808

(XDA2.14) 7.8806 (XDA2.21) -.0110

(XDA2.22) 8.7478 (XDA2.24) 12.3970

(XDA2.25) .8032 (XDA2.31) 8.7387

VOLTAGE SOURCE CURRENTS

NAME CURRENT

V0 -3.244E-02

VIN 0.000E+00

XDA1.VC 3.662E-12

XDA1.VE 7.933E-12

XDA2.VC 3.659E-12

XDA2.VE 7.936E-12

TOTAL POWER DISSIPATION 4.28E-01 WATTS

**** OPERATING POINT INFORMATION TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

**** VOLTAGE-CONTROLLED CURRENT SOURCES

NAME XDA1.GCM XDA1.GA XDA1.GB XDA2.GCM XDA2.GA

I-SOURCE 3.875E-08 1.486E-07 -6.246E-02 3.875E-08 1.489E-07

NAME XDA2.GB

I-SOURCE -6.264E-02

**** VOLTAGE-CONTROLLED VOLTAGE SOURCES

NAME XDA1.EC XDA2.EC

V-SOURCE 8.735E+00 8.739E+00

I-SOURCE 5.603E-15 1.811E-14

**** DIODES

NAME XDA1.D1 XDA1.D2 XDA1.D3 XDA1.D4 XDA2.D1

MODEL XDA1.VD1 XDA1.VD1 XDA1.VD2 XDA1.VD2 XDA2.VD1

ID 2.80E-15 -2.80E-15 -3.66E-12 -7.93E-12 9.06E-15

VD 2.80E-03 -2.80E-03 -3.66E+00 -7.93E+00 9.06E-03

REQ 1.00E+12 1.00E+12 1.00E+12 1.00E+12 1.00E+12

CAP 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

NAME XDA2.D2 XDA2.D3 XDA2.D4

MODEL XDA2.VD1 XDA2.VD2 XDA2.VD2

ID -9.06E-15 -3.66E-12 -7.94E-12

VD -9.06E-03 -3.66E+00 -7.94E+00

REQ 1.00E+12 1.00E+12 1.00E+12

CAP 0.00E+00 0.00E+00 0.00E+00

**** BIPOLAR JUNCTION TRANSISTORS

NAME Q1 Q2 XQ3.Q1 XQ3.Q2 XQ4.Q1

MODEL KT3102B KT315G XQ3.KT361 XQ3.KT818 XQ4.KT361

IB 1.48E-06 1.34E-05 -1.50E-05 -3.81E-08 -1.49E-05

IC 4.01E-04 1.20E-03 -3.40E-03 -9.34E-08 -3.40E-03

VBE 6.56E-01 7.11E-01 -6.56E-01 -3.42E-01 -6.56E-01

VBC -4.98E+00 -6.29E-02 8.74E+00 9.39E+00 8.74E+00

VCE 5.64E+00 7.74E-01 -9.39E+00 -9.73E+00 -9.39E+00

BETADC 2.70E+02 8.95E+01 2.28E+02 2.45E+00 2.28E+02

GM 1.54E-02 4.56E-02 1.30E-01 3.61E-06 1.29E-01

RPI 2.05E+04 1.93E+03 1.95E+03 9.27E+05 1.95E+03

RX 3.70E+01 5.00E+01 7.00E+01 1.00E+00 7.00E+01

RO 1.92E+05 8.98E+03 2.46E+04 8.49E+08 2.46E+04

CBE 2.17E-11 1.24E-11 4.09E-11 2.00E-09 4.08E-11

CBC 5.41E-12 4.45E-11 4.73E-12 4.97E-10 4.73E-12

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 3.16E+02 8.80E+01 2.52E+02 3.35E+00 2.52E+02

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 9.06E+07 1.28E+08 4.52E+08 2.30E+02 4.52E+08

NAME XQ4.Q2 XQ5.Q1 XQ5.Q2 XQ6.Q1 XQ6.Q2

MODEL XQ4.KT818 XQ5.KT316 XQ5.KT819 XQ6.KT316 XQ6.KT819

IB -3.77E-08 6.16E-05 3.12E-05 1.66E-04 3.11E-05

IC -9.23E-08 5.96E-03 1.37E-03 5.85E-03 1.36E-03

VBE -3.41E-01 7.33E-01 5.99E-01 7.39E-01 5.99E-01

VBC 9.39E+00 -4.46E+00 -5.20E+00 -4.46E+00 -5.20E+00

VCE -9.74E+00 5.20E+00 5.80E+00 5.20E+00 5.80E+00

BETADC 2.45E+00 9.66E+01 4.38E+01 3.53E+01 4.38E+01

GM 3.56E-06 2.21E-01 5.28E-02 2.17E-01 5.27E-02

RPI 9.36E+05 4.38E+02 1.08E+03 1.58E+02 1.08E+03

RX 1.00E+00 6.67E+01 2.00E+00 6.67E+01 2.00E+00

RO 8.60E+08 1.76E+04 6.23E+04 1.80E+04 6.25E+04

CBE 2.00E-09 2.30E-11 3.25E-09 2.26E-11 3.24E-09

CBC 4.97E-10 2.00E-12 5.93E-10 2.00E-12 5.93E-10

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 3.34E+00 9.67E+01 5.68E+01 3.44E+01 5.68E+01

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 2.27E+02 1.41E+09 2.19E+06 1.40E+09 2.19E+06

NAME XQ7.Q1 XQ7.Q2 XQ8.Q1 XQ8.Q2 XQ9.Q1

MODEL XQ7.KT316 XQ7.KT819 XQ8.KT361 XQ8.KT818 XQ9.KT361

IB 4.86E-05 7.91E-07 -2.02E-05 -1.42E-06 -2.04E-05

IC 4.65E-03 9.20E-06 -4.67E-03 -1.26E-05 -4.70E-03

VBE 7.26E-01 4.69E-01 -6.65E-01 -4.69E-01 -6.65E-01

VBC -3.47E+00 -4.19E+00 7.40E+00 8.07E+00 7.40E+00

VCE 4.19E+00 4.66E+00 -8.07E+00 -8.54E+00 -8.07E+00

BETADC 9.55E+01 1.16E+01 2.31E+02 8.85E+00 2.31E+02

GM 1.74E-01 3.56E-04 1.77E-01 4.86E-04 1.78E-01

RPI 5.57E+02 4.28E+04 1.43E+03 2.46E+04 1.42E+03

RX 6.67E+01 2.00E+00 7.00E+01 1.00E+00 7.00E+01

RO 2.24E+04 9.15E+06 1.76E+04 6.21E+06 1.75E+04

CBE 1.85E-11 2.24E-09 4.54E-11 2.24E-09 4.55E-11

CBC 2.14E-12 6.31E-10 4.98E-12 5.20E-10 4.98E-12

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 9.68E+01 1.52E+01 2.52E+02 1.19E+01 2.52E+02

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 1.34E+09 1.97E+04 5.59E+08 2.80E+04 5.61E+08

NAME XQ9.Q2 XQ10.Q1 XQ10.Q2 XDA1.Q1 XDA1.Q2

MODEL XQ9.KT818 XQ10.KT316 XQ10.KT819 XDA1.VT1 XDA1.VT2

IB -1.54E-06 4.89E-05 8.61E-07 6.83E-11 6.53E-10

IC -1.40E-05 4.68E-03 1.03E-05 1.04E-04 1.04E-04

VBE -4.72E-01 7.26E-01 4.72E-01 6.62E-01 6.57E-01

VBC 8.07E+00 -3.46E+00 -4.19E+00 -4.45E+00 -4.46E+00

VCE -8.54E+00 4.19E+00 4.66E+00 5.11E+00 5.11E+00

BETADC 9.11E+00 9.55E+01 1.19E+01 1.52E+06 1.59E+05

GM 5.43E-04 1.75E-01 3.97E-04 4.02E-03 4.01E-03

RPI 2.26E+04 5.54E+02 3.93E+04 3.55E+08 3.93E+07

RX 1.00E+00 6.67E+01 2.00E+00 0.00E+00 0.00E+00

RO 5.56E+06 2.23E+04 8.19E+06 1.00E+12 1.00E+12

CBE 2.25E-09 1.86E-11 2.24E-09 0.00E+00 0.00E+00

CBC 5.20E-10 2.15E-12 6.31E-10 0.00E+00 0.00E+00

CJS 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

BETAAC 1.23E+01 9.67E+01 1.56E+01 1.43E+06 1.58E+05

CBX/CBX2 0.00E+00 0.00E+00 0.00E+00 0.00E+00 0.00E+00

FT/FT2 3.12E+04 1.34E+09 2.20E+04 6.40E+16 6.39E+16

NAME XDA2.Q1 XDA2.Q2

MODEL XDA2.VT1 XDA2.VT2

IB 6.83E-11 6.53E-10

IC 1.04E-04 1.04E-04

VBE 6.62E-01 6.57E-01

VBC -4.45E+00 -4.46E+00

VCE 5.11E+00 5.11E+00

BETADC 1.52E+06 1.59E+05

GM 4.02E-03 4.01E-03

RPI 3.55E+08 3.93E+07

RX 0.00E+00 0.00E+00

RO 1.00E+12 1.00E+12

CBE 0.00E+00 0.00E+00

CBC 0.00E+00 0.00E+00

CJS 0.00E+00 0.00E+00

BETAAC 1.43E+06 1.58E+05

CBX/CBX2 0.00E+00 0.00E+00

FT/FT2 6.40E+16 6.39E+16

**** FOURIER ANALYSIS TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

FOURIER COMPONENTS OF TRANSIENT RESPONSE V(2)

DC COMPONENT = -7.738232E-05

HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED

NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)

1 1.000E+03 9.983E-01 1.000E+00 8.426E-03 0.000E+00

2 2.000E+03 1.256E-04 1.258E-04 1.001E+02 1.001E+02

3 3.000E+03 1.041E-03 1.043E-03 -2.081E+01 -2.082E+01

4 4.000E+03 9.636E-05 9.653E-05 -1.109E+02 -1.109E+02

5 5.000E+03 1.114E-03 1.116E-03 1.431E+02 1.431E+02

6 6.000E+03 1.173E-04 1.175E-04 5.600E+01 5.599E+01

7 7.000E+03 6.302E-04 6.313E-04 -6.223E+01 -6.224E+01

8 8.000E+03 8.250E-05 8.264E-05 -1.061E+02 -1.061E+02

9 9.000E+03 3.201E-04 3.207E-04 7.019E+01 7.018E+01

TOTAL HARMONIC DISTORTION = 1.696648E-01 PERCENT

**** FOURIER ANALYSIS TEMPERATURE = 27.000 DEG C

WORST CASE ALL DEVICES

FOURIER COMPONENTS OF TRANSIENT RESPONSE V(4,3)

DC COMPONENT = -2.936968E-02

HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED

NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)

1 1.000E+03 4.936E+00 1.000E+00 -1.815E-01 0.000E+00

2 2.000E+03 2.732E-03 5.536E-04 -9.760E+01 -9.742E+01

3 3.000E+03 5.393E-03 1.093E-03 -1.987E+01 -1.969E+01

4 4.000E+03 4.671E-04 9.463E-05 -1.223E+02 -1.221E+02

5 5.000E+03 5.547E-03 1.124E-03 1.442E+02 1.444E+02

6 6.000E+03 5.758E-04 1.167E-04 6.027E+01 6.046E+01

7 7.000E+03 3.110E-03 6.301E-04 -6.278E+01 -6.260E+01

8 8.000E+03 4.110E-04 8.327E-05 -1.112E+02 -1.111E+02

9 9.000E+03 1.543E-03 3.125E-04 7.121E+01 7.139E+01

TOTAL HARMONIC DISTORTION = 1.813132E-01 PERCENT

Похожие рефераты:

Усилитель мощности звуковой частоты

Визуальное моделирование электронных схем

Усилитель мощности звуковой частоты

Моделирование электрических схем при помощи средств программного пакета Micro-Cap 8

Управление процентным риском портфеля ГКО-ОФЗ в посткризисный период

Особенности работы в программном пакете MicroCAP-7

Определение параметров модели биполярного транзистора в программе OrCAD 9.2

Стальной каркас одноэтажного производственного здания

Разработка системы управления асинхронным двигателем с детальной разработкой программ при различных законах управления

Методические указания по технической механике

Проектирование фундаментов сборочного цеха

Государственное регулирование цен
