Курсовая работа: Отрисовка сцены "Отражающиеся дорожки" алгоритмом обратной трассировки лучей

Курсовая работа

на тему:

«Отрисовка сцены «Отражающиеся дорожки» алгоритмом обратной трассировки лучей»

Екатеринбург 2011 г.

Алгоритм работы программы

1) Заранее в программе заданы объекты и источники света, тип поверхности объектов, размеры окна для отображения изображения, цвет фона, а также координаты точки обзора;

2) Затем для каждого пикселя изображения рассчитываем цвет, для этого направляем лучи;

3) Если заданный луч не пересекает ни одного объекта сцены, то закрашиваем данный пиксель в цвет фона.

4) Если же заданный луч пересекает какой-либо объект сцены, то обращаемся к методу класса Ray рассчитывающему цвет в точке пересечения. Он в свою очередь обращается к аналогичному методу класса Sphere, который находит координаты точки пересечения луча с объектом, увеличивает длину луча (вектора) до точки пересечения с объектом, находит вектор нормали к поверхности в точке пересечения.

5) Программа передает все найденные выше параметры в метод класса Surface, который рассчитывает цвет в данной точке. В зависимости от свойств материала пересеченного объекта данный метод находит затененность, отражение, преломление в данной точке. При наличии двух последних генерируется новый луч, который трассируется (т.е. проходит заново пункты 3–5 данного алгоритма (рекурсия)). При трассировке этого луча мы получаем цвет в данной точке, который модифицируется при помощи коэффициентов и возвращается в главную функцию для последующей отрисовки.

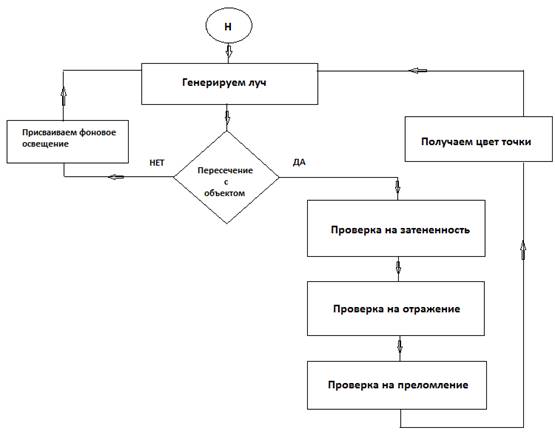

Блок-схема программы

программа трассировка тень освещение

Заключение

В результате работы над программой были выполнены поставленные требования: реализована трассировка лучей с просчетом теней, освещения, отражения, преломления лучей, что является несомненным достоинством программы. Также задан объект – сфера. Недостатком программы считаю то, что не рассмотрены такие источники света, как свет окружающей среды и направленный свет.

Приложение 1

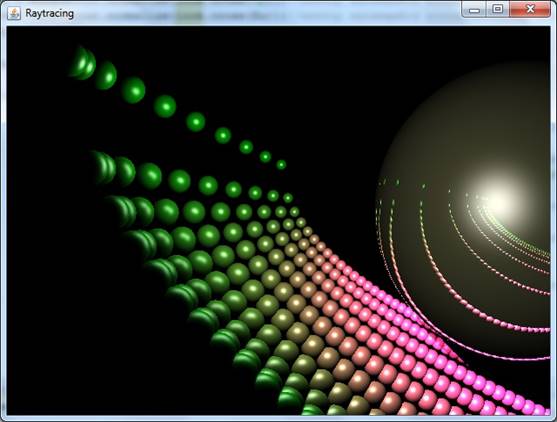

Полученное изображение

Приложение 2

Листинг Light.java

packageobjects;

/**

*

* @author Алексей

*/

// Источник света

public class Light {

public WorkVector lightvec; // позицияистоникасвета

public float lightred, lightgreen, lightblue; // цветисточникасвета

public Light (WorkVector v, float r, float g, float b) {

lightvec = v;

lightred = r;

lightgreen = g;

lightblue = b;

}

}

Приложение 3

Листинг Ray.java

package objects;

import java.awt. Color;

import java.util. Vector;

/**

*

* @author Алексей

*/

// Луч

public class Ray {

float max_distance = Float.MAX_VALUE; // максимальнаязначениедля currentDistance луча

WorkVector initRay; // началолуча

WorkVector finalRay; // направлениелуча

float currentDistance; // Текущее расстояние до обьекта

Sphere object; // Обьект, с которым произошло столкновение луча

public Ray (WorkVector eye, WorkVector dir) {

initRay = new WorkVector(eye);

finalRay = WorkVector.normalize(dir);

}

public boolean trace (Vector objects) {

currentDistance = max_distance;

object = null;

for (int i = 0; i < objects.size(); i++) {

Sphere object = (Sphere) objects.elementAt(i);

object.intersection(this); // проверка пересечения с объектом

}

return (object!= null); // возвращение true если было пересечение

}

public final Color Shade (Vector lights, Vector objects, Color bgnd) {

return object. Shade (this, lights, objects, bgnd);

}

}

Приложение 4

Листинг Sphere.java

package objects;

import java.awt. Color;

import java.util. Vector;

/**

*

* @author Алексей

*/

// Сфера

public class Sphere {

Surface surface; // типповерхности

WorkVector center; // положениесферы

float radius; // радиуссферы

public Sphere (Surface s, WorkVector c, float r) {

surface = s;

center = c;

radius = r;

}

public boolean intersection (Ray ray) { // поискпересечениясосферой

WorkVector dv = center.sub (ray.initRay);

float v = ray.finalRay.dot(dv);

if (v – radius > ray.currentDistance)

return false;

// нахождение суммы квадрата v и квадратов элементов вектора dv

float t = radius*radius + v*v – dv.x*dv.x – dv.y*dv.y – dv.z*dv.z;

if (t < 0)

return false;

// проверка знака пересечения и того что оно самое близкое

t = v – ((float) Math.sqrt(t));

if ((t > ray.currentDistance) || (t < 0))

return false;

ray.currentDistance = t; // расстояниедообьектапересеченияприравниваетсякcurrentDistance

ray.object = this; // текущий обьект становится объектом пересечения с лучем

return true;

}

public Color Shade (Ray ray, Vector lights, Vector objects, Color bgnd) {

// направление луча увеличивается на расстояние до точки пересечения

float px = ray.initRay.x + ray.currentDistance*ray.finalRay.x;

float py = ray.initRay.y + ray.currentDistance*ray.finalRay.y;

float pz = ray.initRay.z + ray.currentDistance*ray.finalRay.z;

WorkVector p = new WorkVector (px, py, pz); // нахождениеточкипересечениялучаиобьекта

WorkVector v = new WorkVector (-ray.finalRay.x, – ray.finalRay.y, – ray.finalRay.z); // нахождениевектора– отрицательногонаправлениялуча

WorkVector n = new WorkVector((px – center.x), (py – center.y), (pz – center.z)); // находитсявектор, которомупринадлежитнормальвтекущейточкеповерхности

n.normalize(); // получаемнормаль

return surface. Shade (p, n, v, lights, objects, bgnd); // возвращяестяцветвданнойточке

}

}

Приложение 5

Листинг Surface.java

package objects;

import java.awt. Color;

import java.util. Vector;

/**

*

* @author Алексей

*/

public class Surface {

public float ir, ig, ib; // цветобьекта

public float kRasseivania, kOtragenia, ns; // константыдляосвещенияобьекта

public float kt, kr; // коэффициентыматериала

private float TINY = 0.001f;

private float I255 = 0.00392156f;

private WorkVector luch;

public Surface (float rval, float gval, float bval, float d,

float s, float n, float r, float t) {

ir = rval; ig = gval; ib = bval; // задание цвета поверхности

kRasseivania = d; // рассеивающая составляющая поверхности

kOtragenia = s; // отражающая составляющая поверхности

ns = n;

kr = r*I255;

kt = t*I255;

}

public Color Shade (WorkVector p, WorkVector n, WorkVector v, Vector lights, Vector objects, Color bgnd) // возвращаетполученныйцветобьектавточке

// нормаль в точке пересечения (n)

// вектор направленный в точку из которой пришел лучь (v)

{

float r = 0; // обнуляем

float g = 0;

float b = 0;

for (int i = 0; i < lights.size(); i++) { // цикл, в котором расчитывается освещенность

Light light = (Light) lights.elementAt(i); // взятиетекущегоистчоникаосвещения

luch = new WorkVector (light.lightvec.sub(p)); // задаем вектор luch как вектор от источника освещения до точки обьекта

luch.normalize(); // нормализируем вектор luch чтобы получить вектор направления от источника освещения к точке обьекта

// ЗАТЕНЕННОСТЬ

WorkVector poffset = p.add (luch.mul(TINY)); // к основанию нового луча добавляется очень мальенький вектор luch чтобы при проверке не пересечь сам себя

Ray shadowRay = new Ray (poffset, luch); // создание луча проверки на затененность

if (shadowRay.trace(objects)) // в случае пеоесечения какого либо обьекта

continue; // переходим к следующему источнику освещения

float lambert = WorkVector.dot (n, luch); // нахождение коэффициента освещенности в зависимости от нормали обьекта в данной точке и напраления источника света

if (lambert > 0) {

if (kRasseivania > 0) {

float diffuse = kRasseivania*lambert;

r += diffuse*ir*light.lightred;

g += diffuse*ig*light.lightgreen;

b += diffuse*ib*light.lightblue;

}

if (kOtragenia > 0) {

lambert *= 2;

float spec = v.dot (lambert*n.x – luch.x, lambert*n.y – luch.y, lambert*n.z – luch.z);

if (spec > 0) {

spec = kOtragenia*((float) Math.pow((double) spec, (double) ns));

r += spec*light.lightred;

g += spec*light.lightgreen;

b += spec*light.lightblue;

}

}

}

}

// ОТРАЖЕНИЕ

if (kr > 0) { // если коэффициент отражения больше нуля, то обьект может отражать

float t = v.dot(n); // получение результата скалярного произведения вектора направленного к началу источника луча и нормали поверхности в данной точке

if (t > 0) {

t *= 2;

WorkVector reflect = new WorkVector (n.mul(t).sub(v));

WorkVector poffset = new WorkVector (p.add (reflect.mul(TINY)));

Ray reflectedRay = new Ray (poffset, reflect);

if (reflectedRay.trace(objects)) {

Color rcolor = reflectedRay. Shade (lights, objects, bgnd);

r += kr*rcolor.getRed();

g += kr*rcolor.getGreen();

b += kr*rcolor.getBlue();

} else {

r += kr*bgnd.getRed();

g += kr*bgnd.getGreen();

b += kr*bgnd.getBlue();

}

}

}

// ПРИЛОМЛЕНИЕ

if (kt > 0) {

WorkVector tr;

WorkVector incident = v.add(p);

float eta = (float) 0.7;

float c1 = incident.mul(-1).dot(n);

float c2;

c2 = 1 – eta*eta*(1-c1*c1);

if (c2 > 0.0) {

c2 = (float) (Math.sqrt(c2));

float maae = (eta*c1 – c2);

tr = incident.mul(eta).add (n.mul(maae));

tr.normalize();

WorkVector poffset = p.add (n.mul(-TINY));

Ray reflectedRay = new Ray (poffset, tr);

if (reflectedRay.trace(objects)) {

Color rcolor = reflectedRay. Shade (lights, objects, bgnd);

r += kt*rcolor.getRed();

g += kt*rcolor.getGreen();

b += kt*rcolor.getBlue();

} else {

r += kt*bgnd.getRed();

g += kt*bgnd.getGreen();

b += kt*bgnd.getBlue();

}

}

}

// чтобы избежать выход за границы

r = (r > 1f)? 1f: r;

r = (r < 0f)? 0f: r;

g = (g > 1f)? 1f: g;

g = (g < 0f)? 0f: g;

b = (b > 1f)? 1f: b;

b = (b < 0f)? 0f: b;

return new Color (r, g, b); // возвращениецветаточки

}

}

Приложение 6

Листинг WorkVector.java

package objects;

/**

*

* @author Алексей

*/

public class WorkVector {

public float x, y, z; // координатывектора

public WorkVector() {}

public WorkVector (float X, float Y, float Z) {

x = X;

y = Y;

z = Z;

}

public WorkVector (WorkVector v) {

x = v.x;

y = v.y;

z = v.z;

}

// методы

public float dot (WorkVector v) { // скалярноепроизведение

return (x*v.x + y*v.y + z*v.z);

}

public float dot (float Bx, float By, float Bz) {

return (x*Bx + y*By + z*Bz);

}

public static float dot (WorkVector A, WorkVector B) {

return (A.x*B.x + A.y*B.y + A.z*B.z);

}

public WorkVector add (WorkVector A) { // Векторсложения

return new WorkVector (x+A.x, y+A.y, z+A.z);

}

public WorkVector sub (WorkVector A) { // Векторразности

return new WorkVector (x-A.x, y-A.y, z-A.z);

}

public WorkVector mul (float A) { // Вектор, умноженныйначисло

return new WorkVector (x*A, y*A, z*A);

}

public WorkVector set (WorkVector A) { // Заданиекоординат

return new WorkVector (A.x, A.y, A.z);

}

public WorkVector set (float Ax, float Ay, float Az) {

return new WorkVector (Ax, Ay, Az);

}

public WorkVector cross (WorkVector B) {

return new WorkVector (y*B.z – z*B.y, z*B.x – x*B.z, x*B.y – y*B.x);

}

public WorkVector cross (float Bx, float By, float Bz) {

return new WorkVector (y*Bz – z*By, z*Bx – x*Bz, x*By – y*Bx);

}

public WorkVector cross (WorkVector A, WorkVector B) {

return new WorkVector (A.y*B.z – A.z*B.y, A.z*B.x – A.x*B.z, A.x*B.y – A.y*B.x);

}

public float length() { // Нахождение длины вектора

return (float) Math.sqrt (x*x + y*y + z*z);

}

public float length (WorkVector A) {

return (float) Math.sqrt (A.x*A.x + A.y*A.y + A.z*A.z);

}

public void normalize() { // нормализациявектора

float t = x*x + y*y + z*z;

if (t!= 0 && t!= 1) t = (float) (1 / Math.sqrt(t));

x *= t;

y *= t;

z *= t;

}

public static WorkVector normalize (WorkVector A) {

float t = A.x*A.x + A.y*A.y + A.z*A.z;

if (t!= 0 && t!= 1) t = (float) (1 / Math.sqrt(t));

return new WorkVector (A.x*t, A.y*t, A.z*t);

}

}

Приложение 7

Листинг Main.java

package ray_tracing;

import objects.*;

import java.awt. Color;

import java.awt. Frame;

import java.awt. Graphics;

import java.awt. Image;

import java.awt.event. WindowAdapter;

import java.awt.event. WindowEvent;

import java.util. Vector;

/**

*

* @author Алексей

*/

public class Main {

final static int kol_vo = 600;

static Image screen;

static Graphics gc;

static Vector listOfObjects;

static Vector listOfLights;

static Surface currentSurface;

static WorkVector eye, lookat, up; // векторынеобходимыедлязаданияпроекции

static float angle = 40; // уголобзора

static Color background = new Color (0,0,0); // цветфона

static int width=640, height=480;

static Frame frame = new Frame («Raytracing»); // созданиефреймадляотображения

public static void main (String[] args) {

frame.setSize (width, height);

frame.setLocationRelativeTo(null);

frame.setVisible(true);

screen = frame.createImage (width, height);

gc = screen.getGraphics();

gc.setColor (frame.getBackground());

gc.fillRect (0, 0, width, height);

frame.addWindowListener (new WindowAdapter() {

@Override

public void windowClosing (WindowEvent e) {

System.exit(0);

}

});

// задание списков обьектов и источников освещения

listOfObjects = new Vector (kol_vo, kol_vo);

listOfLights = new Vector (kol_vo, kol_vo);

// добавлениеисточникаосвещения

listOfLights.addElement (new Light (new WorkVector((float) 2, (float) 2, (float) 1), 1, 1, 1));

listOfLights.addElement (new Light (new WorkVector((float) – 3, (float) 5, (float) 3), 1, 1, 1));

for (int i=0; i<40; i++)

for (int j=0; j<10; j++)

{

// Задание материала для обьектов

currentSurface = new Surface (i*j*0.02f, 0.7f, i*j*0.01f, 0.4f, 0.4f, 10.0f, 0f, 0f);

// Добавлениеобьекта

listOfObjects.addElement (new Sphere (currentSurface, new WorkVector((float) i*(float) 1.0–9, (float) – 5*(float) Math.sqrt((float) i)+7, (float) – j*j*(float) 1.00+(float) 6), (float) 0.8));

}

currentSurface = new Surface (0.6f, 0.6f, 0.4f, 0.2f, 0.4f, 10.0f, 1.0f, 0.2f);

listOfObjects.addElement (new Sphere (currentSurface, new WorkVector((float) 20, (float) 0, (float) – 40), (float) 15));

eye = new WorkVector (5, 0, 40); // координаты точки обзора

lookat = new WorkVector (0, 0, 0); // координаты точки направления взгляда

up = new WorkVector (0, 1, 0); // вектор указывающий верх

Graphics g = frame.getGraphics();

WorkVector Eye, Du, Dv, Vp;

WorkVector look = new WorkVector (lookat.x – eye.x, lookat.y – eye.y, lookat.z – eye.z);

float fl = (float) (width / (2*Math.tan((0.5*angle)*Math.PI/180)));

Eye = eye;

Du = WorkVector.normalize (look.cross(up)); // вектор являющийся вспомогательным вектором для рендера «по оси х»

Dv = WorkVector.normalize (look.cross(Du)); // вектор являющийся вспомогательным вектором для рендера «по оси y»

Vp = WorkVector.normalize(look); // вектор являющийся вспомогательным вектором для рендера «по оси z»

Vp = (Vp.mul(fl)).sub((((Du.mul(width)).add (Dv.mul(height))).mul (0.5f)));

for (int j = 0; j < height; j++) {

for (int i = 0; i < width; i++) {

WorkVector dir = new WorkVector(((Du.mul(i)).add (Dv.mul(j)).add(Vp))); // заданиеточкиначалалуча

Ray ray = new Ray (Eye, dir); // задание вектора направления луча

if (ray.trace(listOfObjects)) { // если было найдено пересечение с обектом

gc.setColor (ray. Shade (listOfLights, listOfObjects, background)); // то точка получает расчитываемый цвет

} else {

gc.setColor(background); // Если не было пересечения с обьектами то точка имеет цвет фона

}

gc.drawLine (i, j, i, j); // рисование точки на буферном изображении

}

}

g.drawImage (screen, 0, 0, frame); // отрисовка всего изображения на экране

}

}
