Реферат: Процессы и ситуации, происходящие при чтении дисков CD-RW

СОДЕРЖАНИЕ

ЗАДАНИЕ

ОПИСАНИЕ ПРОЦЕССА

1. Постановка задачи

2. Теоретическая часть

ПОСТРОЕНИЕ МЕТАМОДЕЛИ «АП»

1. Процессы

2. Ситуации

3. Таблица векторов

4. Таблица результантов и инициаторов

5. Граф процесса

ОПЕРАЦИИ НАД ПРОЦЕССАМИ

1. Репозиция

2. Редукция

3. Композиция

ПРЕДМЕТНАЯ ИНТЕРПРЕТАЦИЯ АСИНХРОННОГО ПРОЦЕССА

1. Построение сети Петри

2. Графическое представление сети Петри

3. Граф разметок

4. Основные свойства сети Петри

ЗАКЛЮЧЕНИЕ

ЗАДАНИЕ

1. Выбрать вычислительный процесс и на его примере:

- построить метамодель «асинхронный процесс» и определить свойства исходного процесса на основе анализа метамодели;

- выполнить операции над процессом: репозиция, редукция, композиция, и оценить полученные результаты с практической точки зрения;

- построить предметную интерпретацию метамодели на основе сети Петри и сделать вывод о динамических характеристиках исходного процесса.

2. Оформить отчет.

ОПИСАНИЕ ПРОЦЕССА

1. Постановка задачи

Предлагается рассмотреть процессы и ситуации происходящие при чтении дисков CD-RW.

2. Теоретическая часть

Очередной ступенью в эволюции CD стал диск, представляющий пользователям возможность вести запись данных поверх ранее записанных. Оригинальная технология, разработанная компанией Matsushita, основана на CD-R-технологии и измерении отражающих свойств поверхности диска при во воздействии луча лазера. Технология получила название PD (Phase-change Dual) - двойное изменение фазы вещества. Запись данных на диск осуществляется с помощью лазерного луча, который с высокой точностью расплавляет отдельные участки носителя данных; при охлождении они переходят либо в кристаллическое состояние (с более высокой отражательной способностью), либо в аморфное (с меньшей отражательной способностью). Информацию на таких дисках можно стирать и повторно записывать, следовательно, они пригодны для хранения и архивирования данных.

Технология получила имя – CD-RW (Re Writable)- перезаписываемых CD, называемая также CD-E (Erasable)- стираемых CD. Она обеспечивает весь спектр функциональных возможностей по записи и перезаписи дисков, пригодных для чтения на любом накопителе CD-ROM. Стандарт CD-E в настоящее время разрабатывает и поддерживает более 10 фирм, включая IBM, HP,Sony, Philips, Picoh и др. По заявлению разработчиков приводов CD-RW, новое устройство расчитано, по крайней мере, на выполнение 1000-кратной перезаписи.

Технология чтения дисков CD-RW

В диске CD-RW имеется чувствительный слой из вещества, которое в твердом состоянии может иметь два типа внутренней структуры - кристаллический и аморфный, причем в первом случае эта субстанция прозрачнее, чем во втором. Позади чувствительного слоя находится отражающий, так что при чтении лазерный луч отражается от кристаллических участков сильнее, чем от аморфных. При нагреве до определенной температуры и последующем охлаждении рабочее вещество кристаллизуется, однако если его нагреть до более высокой температуры, то, остывая, оно переходит в аморфное состояние. Области с кристаллической структурой, подобно металлизированному слою в лунках обычного CD или CD-R, отражают луч лазера, а не кристаллизованные области поглощают луч.

Для чтения, записи и перезаписи данных на диск в устройствах CD-RW используются три различных уровня мощности лазера.

Уровень записи (write power) - самый высокий уровень, который применяется для перевода слоя записи в аморфное (поглощающее) состояние.

Уровень стирания (erase power) - средний уровень мощности, который позволяет расплавить слой записи и превратить его в отражающую кристаллическую структуру.

Уровень чтения (read power) - наименьший уровень мощности, который не изменяет состояния слоя записи и поэтому может применяться для неразрушающего считывания данных.

Кроме возможности действительно перезаписывать данные, устройства CD-RW способны также производить запись на диски CD-R и читать обычные CD-ROM, сочетая в одном накопителе возможности трех технологий. Производители заявляют о 1000-кратной возможности циклов записи-перезаписи.

Считывание данных с дисков CD-RW осуществляется так же, как и с CD-ROM.

В приводе компакт-дисков можно выделить несколько базовых элементов: лазерный диод, сервомотор, оптическую систему (включающую в себя расщепляющую призму) и фотодетектор.

И так, считывание информации с компакт-диска, так же как и запись, происходит при помощи лазерного луча , но, разумеется, меньшей мощности. Сервомотор по команде внутреннего микропроцессора привода перемещает отражающее зеркало . Это позволяет точно позиционировать лазерный луч на конкретную дорожку. Такой луч, попадая на отражающий свет островок, через расщепляющую линзу отклоняется на фотодетектор , который интерпретирует это как двоичную единицу. Луч лазера, попадающий во впадину, рассеивается и поглощается - фотодетектор фиксирует двоичный ноль (цифровая информация представляется чередованием впадин (неотражающих пятен) и отражающих свет островков).

В данной работе рассматривается только технология чтения, запись и стирание рассматриваться не будет.

ПОСТРОЕНИЕ МЕТАМОДЕЛИ «АП»

Поставим нашему асинхронному процессу в соответствие четвёрку

в которой:

— непустое множество ситуаций;

— отношение непосредственного следования ситуаций, определённое на множестве

;

— множество инициаторов;

— множество результантов.

1. Процессы

Рассматривая процессы, будем считать, что диск уже вставлен в дисковод.

Выделим следующие компоненты процесса:

1. M – внутренний микропроцессор.

M=1 контролирует процесс чтения.

M=0 не контролирует.

2. S – сервомотор.

S=1 Перемещает отражающее зеркало.

S=0 Не перемещает отражающее зеркало.

3. L – лазер.

L=1 Лазер работает.

L=0 Лазер не работает.

4. O – оптическая система.

O=1 отклоняет отраженный луч.

O=0 Луча нет. Не отражает.

5. P – «впадина».

P=1 Луч лазера попал на не отражающую «впадину».

P=0 Луч лазера не попал на не отражающую «впадину».

6. I- «островок».

I=1 Луч лазера попал на отражающий «островок».

I=0 Луч лазера не попал на отражающий «островок».

7. F – фотодетектор.

F=1 Фотодетектор интерпретирует либо двоичную единицу, либо двоичный ноль.

F=0 Фотодетектор не работает.

8. B – буфер.

B=1 буфер заполняется.

B=0 буфер не заполняется.

9. С – интерфейсная карта.

С=1 передает считанную информацию в компьютер.

С=0 не передает считанную информацию.

10. К – микроконтроллер.

К=1 контролирует заполнение буфера.

К=0 не контролирует.

2. Ситуации

- Подготовка к чтению, перемещение сервомотором отражающего зеркала на нужную позицию.

- Чтение, луч лазера попал на отражающий «островок».

- Чтение, луч лазера попал на не отражающую «впадину».

- Диск поврежден.

- Окончание чтения.

3. Таблица векторов

Ситуации представляют собой двоичные вектора

Ситуации M S L O P I F B С К
1 1 0 0 0 0 0 0 0 0
1 1 1 1 0 1 1 1 1 1
1 1 1 0 1 0 1 1 1 1
1 1 1 0 0 0 0 0 0 1
1 0 0 0 0 0 0 0 0 0

4. Таблица результантов и инициаторов.

Ситуации S {S1 S2 S3 S4 S5 }
Инициаторы I {S1 }
Результанты R {S5 }

Ситуация выбрана инициатором, т.к. именно с нее начинается процесс чтения.

Ситуация выбрана результантом, т.к. она является завершением всех действий.

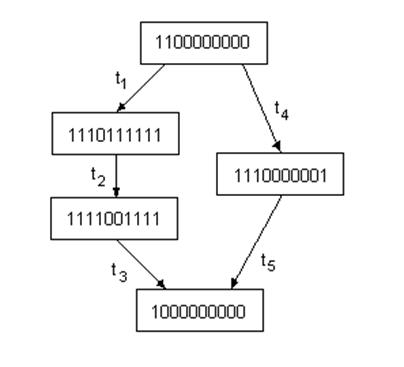

5. Граф процесса

Все допустимые траектории процесса:

-> -> -> -траектория, описывающая обращение к неповрежденному диску (или части диска) и считывание информации.

-> -> - траектория чтения с поврежденного диска.

Определим классы эквивалентности:


Все допустимые последовательности классов эквивалентности конечны. Причем - начальный класс эквивалентности, а - заключительный класс эквивалентности. Остальные ситуации, не являющиеся результантами, составляют одноэлементные классы эквивалентности.

Данный асинхронный процесс является эффективным , т. к. процесс удовлетворяет следующим условиям:

1) Для любой ситуации найдется ситуация такая, что s предшествует r.

2) Для любой ситуации найдется ситуация такая, что предшествует s.

3) Не найдется ситуаций и таких, что одновременно

Т. е. из инициаторов процесса все траектории ведут в результанты, и каждая из траекторий, приводящая к результанту, начинается в каком либо инициаторе. Помимо этого для эффективного асинхронного процесса любой начальный класс состоит только из инициаторов, а любой заключительный класс только из результантов. А также любой класс эквивалентности ситуаций, не принадлежащий к результанту состоит из одной ситуации.

Т. к. процесс эффективный, и каждая допустимая последовательность классов ведет только в один заключительный класс, то процесс является управляемым . Процесс является простым , т. к. из одного инициатора нельзя попасть ни в какой другой инициатор, и из одного результанта нельзя попасть ни в какой другой результант.

Таким образом, асинхронный процесс является эффективным, простым, управляемым.

ОПЕРАЦИИ НАД ПРОЦЕССАМИ

1. Репозиция

С помощью репозиции задается механизм возобновления АП, то есть его повторные активизации. В данном случае репозицией этого процесса можно считать новое обращение к диску или повторное обращение при поврежденном диске.

Репозиция асинхронного процесса P – это эффективный асинхронный процесс такой, что ; ; .

;

;

;

;

Инициаторами репозиции будут , а результантом будет .

На графе изображенном ниже это показано последовательностью переходов:

:

Т. к. в данном случае и , то репозиция является полной .


Таким образом, получили полную репозицию, которая задает механизм возобновления асинхронного процесса.

2. Редукция

Редукция процесса состоит в сведении данного асинхронного процесса к более простому, в выделении части процесса.

S ={1100000000, 1111011111, 1110101111, 1110000001, 1000000000};

I = {1100000000};

R = {1000000000};

Четыре первых элемента вектора выберем в качестве выходной компоненты.

X ={1100, 1111, 1110, 1000}; - p-блочное разбиение множества S.

Выберем r = 3:

={1100,1110, 1000};

Траектории:

1. 1100 000000 -> 111 1 011111 -> 111 0 101111 -> 1000 000000

2. 1100 000000 -> 1110 000001 -> 1000 000000

Редукция процесса P – это процесс по выбранному множеству .

={1100 00000, 1110 000001, 1000 000000}= {S1 S4 S5 };

= {11 00 000000}= {S1 };

= {1000 000000}= {S5 };

:

Таким образом, построив редукцию, мы выделили из полного описания процесса его некоторую простую часть.

3. Композиция

Рассмотрим композицию.

Рассмотрим АП : процесс вставки диска в привод.

Выделим компоненты процесса:

1. SH – шпиндельный двигатель, который предназначен для вращения диска с постоянной или переменной угловой скоростью.

SH = 1 – вал двигателя вращается;

SH = 0 – вал неподвижен;

2. W – шайба, посредством которой диск прижимается к подставке.

W = 1 – диск прижимается;

W = 0 – диск не прижимается;

3. T – лоток загрузочного устройства, с помощью которого диск вводится в привод;

T = 1 – механизм лотка работает;

T = 0 – механизм бездействует;

4. ED – электродвигатель транспортного механизма

ED = 1 – работает;

ED = 0 – не работает;

5. M- микросхема управления;

M = 1 – контролирует процесс чтения;

M = 0;

6. S – сервомотор;

S = 1 – перемещает оптическую систему;

S = 0 – не перемещает;

7. L – лазер;

L=1 - лазер работает.

L=0 - лазер не работает.

8. O – Система считывания сигналов (состоит из оптической головки и механизма её перемещения, инфракрасного лазерного излучателя, системы фокусировки луча и усилителя);

O = 1 – работает;

O = 0 – не работает;

Ситуации:

1. - выдвижение загрузочного лотка;

2. - вставка диска и загрузка его в привод;

3. - проверка диска;

Ситуации SH W T ED M S L O
0 0 1 1 0 0 0 0
0 1 1 1 0 0 0 0
1 1 0 0 1 1 0 0

Таблица ситуаций, результантов и инициаторов:

Ситуации {}
Инициаторы {}
Результанты {}

Граф процесса

Т. к. процесс элементарный, примем, что он совпадает со своей редукцией по выходной компоненте

={0000, 1100}

Т. е.:

={00110000 , 01110000 , 11001100 };

={00110000 };

={11001100 };

:

В качестве второго процесса возьмем исходный процесс, редукцирование которого по входной компоненте ={1100,1110, 1000} описано выше.

={1100 00000, 1110 000001, 1000 000000};

= {11 00 000000};

= {1000 000000};

:

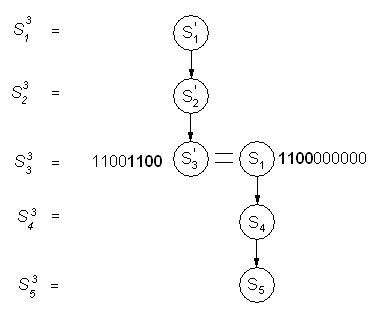

Построим, если это возможно, процесс P3 = <S3 ,F3 ,I3 ,R3 >, ситуации которого представимы в виде пар S3 = (S1 , S2 ), такой что:

1) S1 ÎS1 (Y1 *), S2 ÎS2 (X2 *), т.е. S3 Í S1 (Y1 *)´ S2 (X2 *);

2) выходная компонента у1 ситуации S1 равна входной компоненте х2 ситуации S2 - у1 = х2 ;

3) если в S3 компонента S2 ÎI2 (X2 *), то S1 ÎR1 (Y1 *);

4) если (Si 1 , Sj 2 )F3 (Sk 1 , Sl 2 ), то либо

(Si 1 FSk 1 )& (Sj 2 F2 Sl 2 ), либо

(Si 1 FSk 1 )& (Sj 2 = Sl 2 ), либо

(Si 1 = Sk 1 )& (Sj 2 F2 Sl 2 ).

Ситуации процесса:

SH W T ED M S L O P I F B C K
0 0 1 1 0 0 0 0 0 0 0 0 0 0
0 1 1 1 0 0 0 0 0 0 0 0 0 0
1 1 0 0 1 1 0 0 0 0 0 0 0 0
1 1 0 0 1 1 1 0 0 0 0 0 0 0
0 0 0 0 1 0 0 0 0 0 0 0 0 0

={00110000000000, 01110000000000, 11001100000000, 11001110000000, 00001000000000};

={001100000000};

={000010000000};


В результате сцепления двух процессов мы получили композицию. Процесс загрузки диска в привод, чтения с аварийным завершением.

ПРЕДМЕТНАЯ ИНТЕРПРЕТАЦИЯ АСИНХРОННОГО ПРОЦЕССА

1. Построение сети Петри

Взаимодействие событий в асинхронных системах имеет, как правило, сложную динамическую структуру. Поэтому такое взаимодействие проще описать, если указать не непосредственные связи между событиями, а те ситуации, при которых данное событие может реализоваться. Такие ситуации называются условиями реализации событий.

В нашем случае множество условий состоит из ситуаций самого процесса, т.е. показывает готовность компонентов процесса к действию; а множество - это наступление некоторых событий, т.е. выполнение шагов процесса.

Начальная разметка графа- условие начала работы, т. е. первоначальная активация, которая соответствует условию S1.

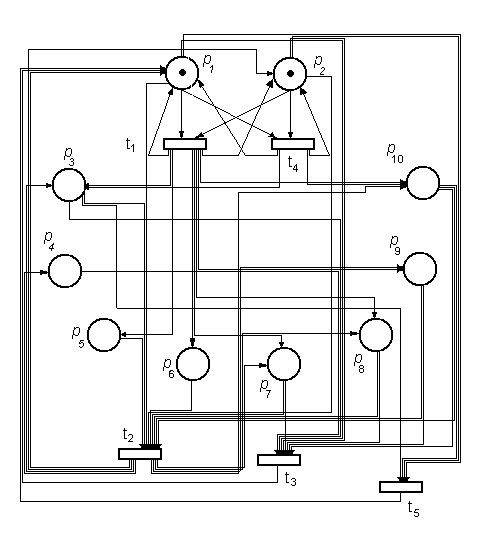

2. Графическое представление сети Петри:

;

;

;

3. Граф разметок

4. Основные свойства сети Петри

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

-безопасна

Т. к. все места сети безопасны, то и вся сеть в целом безопасна .

Т. к. для , сеть ограничена .

Т. к. переход может сработать при наличии фишек в и , а такая разметка существует, то переход - потенциально живой в сети.

Т. к. переход может сработать при наличии фишек в , , , , , , , , , а такая разметка существует, то переход - потенциально живой в сети.

Т. к. переход может сработать при наличии фишек в , , , , , , , , а такая разметка существует, то переход - потенциально живой в сети.

Т. к. переход может сработать при наличии фишек в и , а такая разметка существует, то переход - потенциально живой в сети.

Т. к. переход может сработать при наличии фишек в , , , , а такая разметка существует, то переход - потенциально живой в сети.

Т.к. срабатывание какого-либо перехода не влияет на срабатывание остальных переходов, то переходы в данной сети устойчивы, а, следовательно, и сама сеть тоже устойчива .

Таким образом, данная сеть является безопасной, ограниченной, живой (потенциально), устойчивой.

ЗАКЛЮЧЕНИЕ

процесс диск сеть петри информация

В данной работе было проведено полное исследование процесса чтения информации с диска CD-RW. Анализ показал, что процесс является простым, эффективным и управляемым. Были рассмотрены операции над процессами: репозиция, редукция и композиция. В результате редукции был задан механизм возобновления асинхронного процесса. Построение редукции позволило выделить из процесса более простой: процесс чтения диска с аварийным завершением. В результате композиции был построен процесс вставки диска в привод и чтения с аварийным завершением. Сеть Петри, построенная на исходном процессе, является безопасной, ограниченной, живой и устойчивой.
