Реферат: Синтез та дослідження тригерних схем на основі логічних елементів

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Національний університет “Львівська політехніка”

Синтез та дослідження тригерних схем на основі логічних елементів

Львів – 2010/11


1. Загальні положення

Функціональні вузли і пристрої комп’ютерної техніки синтезуються на основі двох типів логічних схем: комбінаційних схем (КС - див. лабораторні роботи №№ 2 - 7 – дисципліни “Комп’ютерна схемотехніка” ч.1) і цифрових автоматів (ЦА).

Тригер, як типовий елемент цифрового автомата, - це пристрій, що може знаходитись в одному з двох стійких станів і переходить з одного стану в другий під дією зовнішніх сигналів. Зміна стану, як правило, залежить не тільки від біжучих значень вхідних сигналів, але і від попереднього стану тригера. Інформація про попередній стан, яка поступає з виходів тригера, разом із зовнішніми сигналами керує його роботою. Тому тригери є пристроями із зворотними логічними зв'язками і складаються з двох частин: елементу пам'яті (власне тригера) і схеми управління, яка виконана, як правило, за допомогою комбінаційної схеми. Схема управління перетворює інформацію, що поступає на її входи хІ, х2 ,...,хm у комбінацію сигналів, які діють на входи власне тригера.

Логічна функція, що встановлює залежність стану, в який переходить тригер з біжучого стану при дії на нього заданих сигналів управління, називається функцією переходів тригера. Функції переходів задаються логічними формулами або у вигляді таблиць.

В таблиці містяться значення інформаційних та синхросигналів на вході тригера, а також значення вихідних сигналів (внутрішніх станів тригера) після закінчення дії синхросигналу.

Закон функціонування тригера може бути заданий і у вигляді характеристичного рівняння логічної функції виду:

Qn+1 =f(Qn , xi n ), і =1,2,…,m,(1)

де Qn+1 - стан тригера після закінчення дії синхросигналу в момент tn+1 ;

Qn - стан тригера до приходу синхросигналу;

xi n - значення сигналу на інформаційному вході в момент tn .

Між таблицею переходів і характеристичним рівнянням існує взаємно однозначна відповідність, тобто від таблиці переходів зажди можна перейти до характеристичного рівняння шляхом виводу СДНФ з таблиці.

По рівню вхідного сигналу тригери поділяються на тригери з прямими входами (запис інформації відбувається рівнем "1") та з інверсними входами (запис інформації відбувається рівнем "0") і вхід відмічається знаком інверсії.

Крім того, тригери бувають одно- та двотактними. В однотактних тригерах запис відбувається по передньому фронту сигналу запису, а в двотактних - по задньому, тобто в момент закінчення дії сигналу запису.

В свою чергу, всі тригери поділяються на синхронні та асинхронні. В асинхронних тригерах запис інформації відбувається в будь-який момент часу, а в синхронних - тільки при наявності синхросигналу.

1.1 Асинхронні тригери

тригер сигнал пристрій інформація

Основним асинхронним елементом пам'яті служить RS -тригер (на базі елементів «АБО-НІ» - прямі входи), зображений на рис.1. Тригером RS -типу називається логічний пристрій з двома стійкими станами і двома інформаційними входами R і S. При подачі сигналу запису “1” на вхід S (вхід встановлення) в тригер запишеться "1", тобто Q = 1, `Q = 0 (таблиця 1). При подачі сигналу запису “1” на вхід R (вхід скидання) в тригер запишеться "0", тобто Q = 0, `Q = 1. Одночасно подавати записи на входи - заборонено, оскільки після закінчення їх дії тригер встановлюється в невизначений стан. Так як RS-тригер є складовою частиною всіх інших тригерів, розглянемо більш детально основні структурні схеми RS-тригерів. Асинхронний RS- тригер є найпростішим за структурою. Він має тільки два логічних елементи (мінімальну кількість).


Рис. 1. Схема та умовне графічне позначення асинхронного RS -тригера з прямими входами на елементах 2"АБО-НІ ".

Таблиця 1. Стани асинхронного RS- тригера на основі мікросхеми КІ55ЛА3.

ВХІД ВИХІД
S R ` S ` R Qn+1 ` Qn+1
0 0 1 1 Qn `Qn
1 0 0 1 1 0
0 0 1 1 Qn (1) `Qn (0)
0 1 1 0 0 1
0 0 1 1 Qn (0) `Qn (1)
1 1 0 0 X X

Даний тригер можна побудувати на елементах ("АБО-НІ"), "І-АБО-НІ" та інших, виходячи з його характеристичного рівняння. На рис.1 і рис.4 відповідно приведено два варіанти реалізації асинхронного RS -тригера на логічних елементах "АБО-НІ","І-НІ".

RS -тригер – це є “власне” тригер, на входи якого поступають інформаційні сигнали.

При цьому на інформаційних входах RS - тригера, виконано на елементах "АБО-НІ" (рис.1), діють сигнали S і R, рівень яких відповідає "0" (тригер з прямими входами). Даний тригер встановлюється в стан "1" ( Q = 1) сигналом S = 1 і в стан "0" ( Q = 0 ) - сигналом R = 1 (тригер з прямими входами). Для нього забороненою є комбінація сигналів R ^ S = 1, тобто необхідно виключити одночасну появу двох одиниць на його входах.

При цьому на інформаційних входах RS - тригера, виконано на елементах "І-НІ" (рис.4 ), діють сигналами `` R, рівень яких відповідає "0" (тригер з інверсними входами). Даний тригер встановлюється в стан "1" (Q = 1) сигналом`S= 0 і в стан "0" (Q = 0 ) - сигналом` R= 0. Для нього забороненою є комбінація сигналів ` R v ` S = 0, тобто необхідно виключити одночасну появу двох нулів на його входах.

1.2 Синхронні тригери

Важливу роль в цифрових пристроях відіграють RS -тригери з синхронізуючими (тактовими) і інформаційними (програмуючими) входами (рис.5). На відміну від асинхронного, даний тригер на кожному інформаційному вході має додаткові схеми співпадіння, перші входи яких об'єднані і на них подаються синхронізуючі сигнали. Другі входи схем співпадіння є інформаційними. Зміна стану тригера можлива лише при наявності одиничного сигналу на синхронізуючому вході С. При нульовому значенні цього сигналу інформація на управляючих входах R і S не сприймається і тригер зберігає свій попередній стан. Таблиця переходів асинхронного тригера (таблиця 3.) співпадає з таблицею переходів синхронного тригера (таблиця 1.) при Сn = 1 -const.

Синхронні тригери окрім синхронізуючих входів, можуть мати і асинхронні входи R i S.

Характеристичні рівняння синхронного RS-тригера мають вигляд:

для прямих входів:

Qn+1 = Cn Sn v Rn Qn v Cn Qn , (2)

для інверсних входів:


Qn+1 = Cn Sn v Rn Qn v Cn Qn ,

Підставивши Сn = 1 в рівняння (2), можна отримати характеристичні рівняння для асинхронного триггера:

для прямих входів:

Qn+1 = Sn v Rn Qn ; (3)

для інверсних входів:

Qn+1 = Sn v Rn Qn .

Крім RS -тригерів застосовуються ще три види синхронних тригерів: JK , T і D - типів.

1.3 Тригери D-типу

Тригером D -типу називається логічний пристрій з двома стійкими станами і одним інформаційним входом D. В D -тригерах значення змінної в момент tn+1 співпадає із значенням вхідної змінної в момент tn , тому тригер такого типу в літературі називають тригером затримки.

Характеристичне рівняння D -тригеру має вид:

Qn+1 = ` Cn Qn v Cn Dn (4)

З рівняння видно, що при наявності тактуючого сигналу (с=1) тригер переходить в стан Qn+1 =Dn , а при відсутності тактуючого сигналу (с=0) тригер зберігає попередній стан.

На рис.6 представлений варіант реалізації однотактного синхронного D-тригера, виконаного на елементах “І-НІ”. Вхід D-інформаційний, вхід C-тактовий (синхронізуючий). При D=1 і С=1 на вході DD1.1 формується лог. рівень “0”, який поступає на входи DD1.2 і DD1.3, здійснює встановлення тригера в стан Q=1 і одночасно блокує включення DD1.2. При D=0 і C=1 вихід DD1.1 залишається закритим (на виході DD1.1 рівень ‘1”), відкриється DD1.2 і рівень ‘0” сформований на його виході, встановить тригер в стан Q=1 (Q=0). Таким чином, при C=1 в тригер завжди записується інформація, що відповідає інформації на вході (таблиця 5.).

1.4 Тригери T-типу

Тригери T -типу (лічильний тригер) називається логічний пристрій, який має два стійких стани і один вхід Т, і змінює свій стан на протилежний всякий раз, коли на вхід Т приходить управляючий сигнал.

Функціонування T -тригера описується наступним характеристичним рівнянням:

Qn+1 = ` T * Qn v Tn * ` Qn (5)

На рис.7 приведено варіант реалізації однотактного синхронного T -тригера, виконаного на елементах "І-НІ". Присутність на входах R і S взаємно протилежних сигналів дозволяє після приходу тактового імпульсу на вхід С встановити на виходах наперед задану комбінацію рівнів: Q=Н, Q=В і навпаки (таблиця 6).

1.5 Тригери JK-типу

Тригером JK -типу називається логічний пристрій, який має два стійких стани і два інформаційних входи J та К, і змінює свій стан на протилежний при JK-1, тобто при JK=1 Qn+1 =Qn , а в усіх інших випадках функціонує у відповідності з таблицею істинності синхронного RS-тригера, при цьому вхід J еквівалентний входу S, а вхід К- входу R.

Характеристичне рівняння JK-тригера можна записати наступним чином:

Qn+1 = ` K Qn v 1n ` Qn (6)

На рис.2 приведено варіант реалізації однотактного синхронного JK -тригера, виконаного на елементах "І-НІ". Тригер JK -типу є найбільш універсальним. В його таблиці станів (таблиця 2.) відсутня стрічка невизначеності. На основі JK -тригеру шляхом нескладних зовнішніх комутаційних змін можна отримати схеми, які виконують функцій RS -, D - i T -тригерів.

Для надійної і чіткої роботи тригерних комірок в багато розрядних пристроях (регістрах, лічильниках) призначені двотактні тригери, які називають master-slave, що перекладається як майстер-помічник.

Рис.2. Схема однотактного JK -тригера на елементах 2"I-НІ".


Таблиця 2. Стани JK- тригера.

ВХІД ВИХІД
J K C Q ` Q
0 0 ­ Без змін
0 1 ­ 0 1
1 0 ­ 1 0
1 1 ­ Перемикання

2. Порядок виконання роботи

Ознайомилися з теоретичною частиною роботи, лабораторним стендомі програмою EWB.

Отримали від викладача елементи, необхідні для виконання роботи - мікросхеми К155ЛА3, а також з’єднувальні провідники. Якщо для дослідження використовуємо EWB, то п.п. 2.6 – 2.11 виконуємо на зарубіжних аналогах вказаних мікросхем (див. Додаток).

Ознайомилися зі функціональною схемою та схемами комутації мікросхеми К155ЛАЗ на стенді для виконання дослідів лабораторної роботи (рис. 3 - 7).

Паспортні дані К155ЛА3: Uж = +5 В (±5%), Кзор = Коб = 10, U1 вих ≥ 4 В, U0 вих ≤ 0,1 В, Uпор = 1,5 В, І0 вх = 0,8 мА.

а) б)

Рис. 3 Мікросхеми К155ЛА3 (4ел.2”І-НІ”) а ) - нумерація виводів К155ЛА3 і К155ТМ2; б ) - функціональна схема К155ЛА3.

При роботі в статичному режимі для контролю станів тригера до виходів підключили індикаторні світлодіоди (свічення світлодіода означає стан "1"). Для запуску тригера по входах R i S використовували тумблерні регістри, по входу С - формувач одиночних імпульсів додатної полярності. Для дослідження D -тригерів і JK -тригерів на інформаційні входи подавати сигнали з тумблерних регістрів, а на входи С – з формувача одиночних сигналів додатної полярності.

Зібрали схему асинхронного RS -тригера на елементах 2"I-НІ". Дослідили його в статичному режимі і склали таблицю станів.

б)

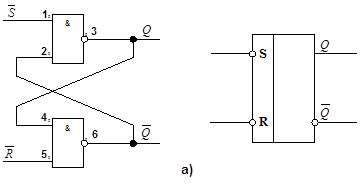

Рис. 4. Схема (а ) і умовне графічне позначення (б ) асинхронного RS -тригера з інверсними входами.

Таблиця 3. Стани асинхронного RS- тригера на основі мікросхеми КІ55ЛА3 (4ел.-2"I-НІ")

ВХІД ВИХІД
S R ` S ` R Qn+1 ` Qn+1
0 0 1 1 Qn `Qn
1 0 0 1 1 0
0 0 1 1 Qn (1) `Qn (0)
0 1 1 0 0 1
0 0 1 1 Qn (0) `Qn (1)
1 1 0 0 X X

Зібрали синхронний RS -тригер на елементах 2"І-НІ". Дослідили його в статичному режимі і склали таблицю станів.


Рис. 5. Схема (а ) і умовне графічне позначення (б ) синхронного RS -тригера з прямими R і S входами.

Таблиця 4. Стани синхронного RS-тригера на основі мікросхеми КІ55ЛА3 (4ел.-2"I-НІ")

ВХІД ВИХІД
С S R ` S ` R Qn+1 ` Qn+1
0 0 0 1 1 Qn `Qn
0 1 0 0 1 Qn `Qn
0 0 1 1 0 Qn `Qn
0 1 1 0 0 Qn `Qn
1 0 0 1 1 Qn `Qn
1 1 0 0 1 1 0
1 0 0 1 1 Qn (1) `Qn (0)
1 0 1 1 0 0 1
1 0 0 1 1 Qn (0) `Qn (1)
1 1 1 0 0 X X

Зібрали синхронний D-тригер на елементах 2"І-НІ". Дослідили його в статичному режимі і склали таблицю переходів.

Рис.6. Схема (а ) і умовне графічне позначення (б ) D-тригера.


Таблиця 5. Стани D-тригера на основі мікросхеми КІ55ЛА3 (4ел.-2"I-НІ")

ВХІД ВИХІД
С D Qn+1 ` Qn+1
0 0 Qn `Qn
0 1 Qn `Qn
1 0 0 1
1 1 1 0

Зібрали Т-тригер на елементах 2"І-НІ". Дослідили його в статичному режимі і склали таблицю переходів. На вхід сигнал подавали через RC-ланку, що забезпечило короткий за тривалістю вхідний імпульс.

Рис.7. Схема однотактного Т -тригера.

Таблиця 6. Стани Т-тригера на основі мікросхеми КІ55ЛА3 (4 - 2"I-НІ")

ВХІД ВИХІД
С Qn+1 ` Qn+1
0 Qn (1) ` Qn (0)
1 0 1
0 0 1
1 1 0
0 1 0

Висновок

В даній лабораторній роботі ми ознайомились з будовою тригерів, їх синтезом на основі логічних ІMС та дослідили роботу тригерів, побудованих на основі логічних ІMС.


Література

Бабич М.П. і ін. Комп’ютерна схемотехніка. “МК-Прес”, Київ, 2004


Додаток

Схеми дослідження тригерів засобом моделюючої програми EWB

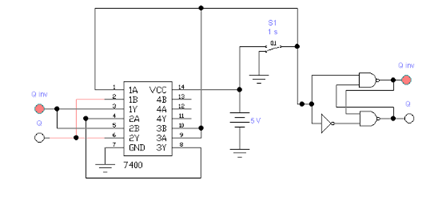

Рис.1. Дослідження асинхронного RS і D тригерів – статика (ІМС 7400 – аналог К155ЛА3).

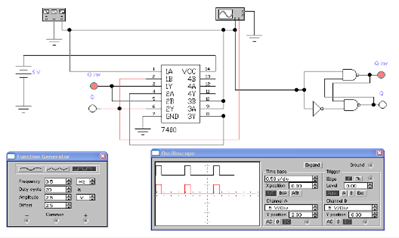

Рис.2. Дослідження асинхронного RS і Dтригерів – динаміка (ІМС 7400 – аналог К155ЛА3).
