Реферат: Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

СОДЕРЖАНИЕ


Исходные данные

Техническое задание

1. Алгоритм работы процессора

1.1 Выбор и обоснование алгоритма

1.2 Техническое описание алгоритма

2. Структурная электрическая схема центральной части ЭВМ

2.1 Выбор и обоснования структурной электрической схемы центральной части ЭВМ

2.2 Техническое описание структурной электрической схемы центральной части ЭВМ

3. Функциональная электрическая схема процессора

3.1 Выбор и обоснование функциональной электрической схемы процессора

3.2 Техническое описание функциональной электрической схемы - операционная часть

3.3 Техническое описание функциональной электрической схемы - управляющая часть

4. Принципиальная электрическая схема РОН и ИАЛУ

4.1 Выбор и обоснование элементной базы

4.2 Используемые цифровые микросхемы и их параметры

4.3 Техническое описание принципиальной электрической схемы РОН

4.4 Техническое описание принципиальной электрической схемы ИАЛУ

5. Расчетная часть

5.1 Проверочный нагрузочный расчет для блока

5.1.1 Проверочный нагрузочный расчет для РОН

5.1.2 Проверочный нагрузочный расчет для ИАЛУ

5.2 Расчет потребляемой мощности блока

5.2.1 Расчет потребляемой мощности РОН

5.2.2 Расчет потребляемой мощности ИАЛУ

5.3 Расчет надежности для блока

5.3.1 Расчет надежности для РОН

5.3.2 Расчет надежности для ИАЛУ

Заключение

Литература

2

3

5

5

5


9


9


9

11


11


11


12

20

20

22


29


30

32

32

32

32

33

33

33

33

33

33

35

36


ИСХОДНЫЕ ДАННЫЕ


Операции:

- сложение;

- вычитание;

  • умножение;

  • И;

  • ИЛИ;

  • сложение по модулю два;

  • запись;

  • загрузка;

  • УП по флагу;

  • БПВ;

  • ОСТАНОВ.

Режимы адресации:

- прямая;

  • Регистровая;

  • относительная с базированием и индексированием;

  • стековая.

1.1.1Адресность команд– 2

1.1.1.1Форма представления числа – фиксирования точка

Разрядность чисел – 32

Объем ОЗУ – 16 Мбайта

Количество РОН – 8

Ширина выборки из ОЗУ – 2 байта

Тип АЛУ – многофункциональное

Критерий проектирования – максимальное быстродействие

Устройство управления – УУ и УА АЛУ с программируемой логикой с регулярной адресацией

ТЕХНИЧЕСКОЕ ЗАДАНИЕ


1. Основание для проведения работ

Выполнение курсового проекта по ТиП ЭВМ в соответствии с учебным планом.


2. Наименование разрабатываемого изделия

Процессор для ограниченного набора команд.


3. Заказчик и исполнитель

3.1 Заказчик: Кафедра ВТ МГИРЭА (ТУ)

3.2 Исполнитель: Студенты гр. ВСС-2-93

Терехов Дмитрий Александрович

Терехова Ольга Николаевна


4. Технические требования

4.1 Форматы команд

Для выполнения заданных в курсовом проекте операций используются следующие форматы команд:


КОП

R1

Rb

Rx

Д

0 4 5 7 8 10 11 13 14 31

Формат RX – совмещение регистрового и относительного с базированием и индексированием режимов адресации


1.2КОП

R1

Adr

0 4 5 7 8 31

Формат RS – использование прямого и регистрового режимов адресации


1.3КОП

1.4Adr

0 4 5 28

S – прямой режим адресации


КОП
  1. 4

Безадресная команда – использование только кода операции, необходима для операции ОСТАНОВ


1разряд КОП – указывает выполняется операция в АЛУ или вне его.

1 разряд=0 действия выполняются в АЛУ.

1 разряд=1 действия выполняются вне АЛУ.

2 разряд КОП – указывает на режимы адресации.

Если операция выполняется в АЛУ

2 разряд=0 использование RX при сложении, вычитании и умножении.

2 разряд=1 использование RS при логических операциях.

Если операции выполняются вне АЛУ

2 разряд=0 формат RS при записи и загрузке.

2 разряд=1 формат S при переходах.

3 и 4 разряды указывают на конкретный тип операции.


4.2 Система счисления

Используются числа с фиксированной точкой в дополнительной коде

1.5ЗН

1.6ПОЛЕ ЧИСЛА

0 1 31

При выполнении арифметических операций используется модифицированный дополнительный код.

При выполнении логических операций используются числа без знака

ПОЛЕ ЧИСЛА
  1. 31


4.3 Система команд и правила их выполнения


1.7Операция

Формат

КОП

1.8Описание

1.9Сложение

RX 00000

R1 (R1 ) + ОЗУ[Aисп]

Аисп = (Rb)+(Rx)+D

Вычитание RX 00001

R1 (R1 ) + ОЗУ[Aисп]

Аисп = (Rb)+(Rx)+D

Умножение RX 00010

R1 (R1 ) ОЗУ[Aисп]

Аисп = (Rb)+(Rx)+D

И RS 00100

R1 (R1 ) ОЗУ [Adr]

ИЛИ RS 00101

R1 (R1 ) ОЗУ [Adr]

RS 00110

R1 (R1 ) ОЗУ [Adr]

Запись RS 01000

ОЗУ [Adr] (R1 )

Загрузка RS 01001

R1 ОЗУ [Adr]

БПВ S 01100

СТЕК (СК)

(СК) адрес перехода

УП по флагу S 01101

(СК) адрес перехода

ОСТАНОВ
10000 Останов системы

4.4 Тип АЛУ – многофункциональное.


4.5 Ширина выборки из ОЗУ – 2 байта.


4.6 Емкость ОЗУ – 16 Мбайта


4.7 Используются 2 управляющих автомата – для АЛУ и для общего управления с программируемой логикой и с регулярной адресацией.


4.8 Критерий проектирования – максимальное быстродействие.


4.9 Требования к элементной базе – максимальная функциональная полнота.

Использование технологии ТТЛШ.


5. Требования к надежностным характеристикам

t наработки на отказ 1500ч.


1. АЛГОРИТМ РАБОТЫ ПРОЦЕССОРА

    1. Выбор и обоснование алгоритма

Для удобства проектирования вычислительного устройства необходимо разработать алгоритм. Вычислительный процесс разбивается на шаги, каждый шаг изображается в виде блока, а весь вычислительный процесс в виде последовательности блоков. Исходя из заданного критерия проектирования выберем алгоритм работы процессора, при котором должно обеспечиваться максимальное быстродействие, следует отметить, что графическое изображение алгоритма должно точно и четко отображать вычислительный процесс, являясь наглядным способом документирования процесса описания решения задания с помощью процессора. Таким образом, при выполнении арифметических или логических операций, а также при использовании индексного АЛУ данные в регистры будут заноситься одновременно, это обеспечивается за счет наличия двух портов при обращении и при считывании из РОН. За счет такого фактора значительно повышается быстродействие работы процессора. Отметим также, так как при проектировании используются два управляющих автомата, то функционирование процессора будет приведено на двух схемах алгоритма- разделение для логических и арифметических операций выполняемых АЛУ и для остального функционирования


    1. Техническое описание алгоритма

При начале функционирования процессора производится установка в нулевое состояние счетчика стека – дно стека, установка счетчика команд в начальное состояние равное 1610, т.е. первая команда будет выбрана из ОЗУ по адресу 1610. На регистр адреса ОЗУ засылается значение адреса СТК и по данному адресу выбирается и пересылается команда в старшие 16 разрядов RGbuf, инкремент СТК (операторная вершина F12). После увеличения счетчика команд идет проверка на максимальное значение, при максимуме выставляется флажок и происходит переход на ОСТАНОВ. Далее производится довыборка команды в младшие разряды аналогичным путем. Команда пересылается в RGK, происходит дешифрация команды и производится формирование исполнительного адреса.


Команды формата RX.

Для формата RX проверяются на нуль поля Rb и Rx, в случае равенства нулю на RGadr пересылается значение поля D (операторная вершина X15) и А2исп будет сформирован.

В случае Rb =0, то на RG2IALU засылается операнд из РОН, адрес которого указан по полю Rx в RGK (операторная вершина АB18), производится сложение данного регистра и смещения D. При наличии переполнения выставляется флажок и процессор переходит в режим ОСТАНОВ, иначе получаем А2исп в RGadr.

В случае Rx =0, то на RG1IALU засылается операнд из РОН, адрес которого указан по полю Rb в RGK (операторная вершина Y17), производится сложение данного регистра и смещения D. При наличии переполнения выставляется флажок и процессор переходит в режим ОСТАНОВ, иначе получаем А2исп в RGadr.

В случае Rb0 и Rx0, то на RG1IALU заносится значение РОН, адрес которого берется из поля Rb, а на RG2IALU заносится значение РОН, адрес которого берется по полю Rx (операторная вершина M17). В RGadr суммируются содержимое регистров (операторная вершина M18) и при отсутствии переполнения происходит сложение полученной суммы со значением поля D, таким образом, получаем А2исп.

После формирования исполнительного адреса, данные для выполнения операций выдаются на шины, а затем заносятся в соответствующие регистры АЛУ (операторная вершина АE45), далее происходит дешифрация кода операции 3 и 4 бита для определения конкретного типа операции.

Операнды представлены в дополнительном коде.


Сложение.

Выполняется сложение содержимого регистров АЛУ с записью результата в RGres. При наличии переполнения выставляется соответствующий флажок в RGf и процессор переходи в режим ОСТАНОВ. При отсутствии переполнения выставляется флажок, говорящий о положительном или отрицательном значении данных, а также проверяется условие на нулевой результат (операторная вершина E19) с выставлением соответствующего флажка. После этого результат выдается на шину и затем заносится в соответствующий РОН (операторная вершина D22).


Вычитание.

Операция вычитание заменяется операцией сложения, однако, второе слагаемое инвертируется, а на сумматор подается входной перенос (операторная вершина K11). Так как операция сводится к сложению, дальнейшие действия повторяются в порядке указанном выше начиная с проверки на переполнение.


Умножение.

При умножении счетчик циклов устанавливается в значение равное 3110 и в нуль устанавливается RGres (операторная вершина AA8). Младший разряд RG1ALU - множитель проверяется на равенство единице. При равенстве суммируется значение– множимое со значением регистра результата. Далее, а также и при равенстве нулю младшего разряда множителя происходит сдвиг вправо на один разряд RG1ALU и RGres (операторная вершина Y14). Затем проверяется значение счетчика циклов на равенство нулю, при отсутствии нуля повторяется цикл с операторной вершины AA11. При установке счетчика циклов в нулевое состояние проверяется условие на положительное или отрицательное значение множителя, если множитель отрицательное число, то произведение чисел дополнительного кода получается прибавлением поправки к произведению дополнительных кодов сомножителей (поправка – проинвертируемое множимое и подача на сумматор входного переноса). После выполнения умножения результат необходимо округлить (операторная вершина Y21), к значению результата прибавляется ранее сдвинутый младший 32 разряд.


Команды формата RS.


Логические операции.

RGadr загружается содержимым поля RGK(8:31), адрес передается на регистр адреса ОЗУ, по которому на буферный регистр заносятся данные, сначала старшие, а затем младшие разряды. В RG1ALU заносятся данные из буфера, а на RG2ALU заносятся данные из РОН (РОН выбирается по полю R1),операнды из буфера и из РОН выдаются на шины ШД0 и ШД1, а затем уже непосредственно в регистры индексного АЛУ – операторная вершина АР18. Далее дешифрация 3 и 4 бита кода операции.

После дешифрации выполняются логические операции И (операторная вершина T4), ИЛИ (операторная вершина Z4) и сложение по модулю два (операторная вершина AG4). Каждая операция при завершении проверяется на равенство результата нулевому значению, затем содержимое RGres переносится в соответствующий РОН через шину данных.


Запись.

По данной команде производится запись из РОН, адрес которого указан в поле R1, в ОЗУ[Adr].

В СТadr заносится адрес ячейки памяти. В регистр буфера из РОН пересылается операнд, затем из СТadr содержимое пересылается в регистр адреса ОЗУ, а в регистр слова ОЗУ пересылаются старшие 16 разрядов (вершина M37), СТadr увеличивается на единицу, проверяется на максимальное значение. При отсутствии максимума в ОЗУ передаются младшие 16 разрядов (M46). При полном заполнении СТadr, выставляется флажок о переполнении и переход на ОСТАНОВ.


Загрузка.

Загрузка операнда производится из ячейки ОЗУ по адресу, занесенному в регистр адреса ОЗУ из CTadr (вершина Т37) в один из РОН. Загрузка производится через буферный регистр (вершина Т40) сначала старших, а затем младших разрядов. Из буфера 32 разрядный операнд передается в РОН, адрес которого указан по полю R1 (операторная вершина Т51).


Команды формата S.


Условный переход по флагу.

Анализируется флаг Z, характеризующий нулевое значение результата, флаг вырабатывается в АЛУ. При наличии этого флажка в СТК заносится адрес перехода (вершина В34), взятый по полю Adr из RGK. В противном случае переход на начало.


Безусловный переход с возвратом.

Для выполнения данной команды используется стек, находящийся в ОЗУ. Указателем стека является СТST. При получении КОП данной команды СТК заносится в буферный регистр (вершина F33). Содержимое СТST заносится в регистр адреса ОЗУ, а старшие разряды RGbuf заносятся в регистр слова ОЗУ (вершина F36). СТST увеличивается на единицу, проверяется на переполнение и при отсутствии его происходит повтор, начиная с заноса содержимого СТST в регистр адреса ОЗУ (операторная вершина F46). СТST увеличивается на единицу, проверяется на переполнение, при отсутствии переполнения в счетчик команд заносится адрес перехода, взятый из RGK по полю Adr [5:28].


Останов.

При проверке 0-го разряда КОП и равенстве его единице выставляется в единичное состояние триггер END (вершина C26) и процессор заканчивает обработку программ.


2. СТРУКТУРНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ЦЕНТРАЛЬНОЙ ЧАСТИ ЭВМ

2.1 Выбор и обоснование структурной электрической схемы


Для построения схем других типов, а также для общего ознакомления с изделием необходима структурная электрическая схема. Определяется основной состав центральной части ЭВМ. Особенностями разработки процессора: будут использованы регистры общего назначения с доступом по двум портам (один порт только на чтение), используются два устройства управления с программируемой логикой (общее УУ и местный управляющий автомат для АЛУ). Центральная часть (ОЗУ + ЦП) также содержит АЛУ, ИАЛУ, RGK, CTK, CTST, RGbuf.


2.2 Техническое описание структурной электрической схемы


В состав центральной части ЭВМ, представленной на структурной схеме входят следующие компоненты:

Арифметико-логическое устройство состоит из двух регистров для приема и фиксации исходных операндов RG1ALU и RG2ALU, причем RG2ALU имеет кроме прямых выводов также инверсные выходы, сумматора для выполнения арифметических операций, регистра результата RGALURES. RG1ALU и RG2ALU являются сдвиговыми. Содержатся логические элементы для выполнения операций И, ИЛИ, исключающее ИЛИ. CTsycl служит для счета циклов при операции умножения. В состав АЛУ также входят комбинационные схемы, формирующие флаги о переполнении, о знаке и о нулевом результате.

RGALURES имеет 32 разрядом триггер, предназначенный для округления результата при умножении.

АЛУ содержит собственный управляющий автомат с программируемой логикой с регулярной адресацией содержащий, предназначенный для формирования необходимой последовательности управляющих сигналов для функциональных узлов АЛУ и осведомительных сигналов для общего управляющего устройства.

RON - регистры общего назначения. Предназначены для хранения данных, модификаторов, необходимых для вычисления исполнительного адреса для обращения к ОЗУ.

УУ - устройство управления с программируемой логикой с регулярной адресацией. Формирует последовательности управляющих сигналов для всех функциональных узлов процессора и осведомительных сигналов чтения и записи для ОЗУ.

СТК - счетчик адреса команды предназначен для вычисления продвинутого адреса команды. Имеет 22 разряда.

RGK - регистр команд предназначен для хранения выполняемой команды. На своем выходе имеет комбинационные схемы для проверки недопустимости 0-го РОН в качестве места хранения модификаторов для вычисления исполнительных адресов.

RGbuf - буферный регистр для приема с 16-разрядной ШД, накопления и выдачи на 32-разрядную ШД0 и выдачи на ШД1 обратного действия.

СТST - указатель стека.

Индексное АЛУ предназначено для вычисления исполнительного адреса. Включает два регистра RG1IALU и RG2IALU для приема и фиксации модификаторов из РОН. Сумматор складывает содержимое регистров и прибавляет к ним смещение поступающее сразу из RGK. Результат записывается в регистр адреса. CTadr предназначен для принятия, хранения, передачи и при необходимости работы в счетном режиме, адресов на ША, рассчитанных а самом ИАЛУ, принятых из RGK.

Внутри процессора имеются внутренние шины данных ШД0 и ШД1. Они предназначены для одновременной выдачи в ИАЛУ и в АЛУ данных - работа с двухпортовый РОН. Это значительно повышает быстродействие, что обеспечивает требуемый критерий проектирования.

3. ФУНКЦИОНАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРОЦЕССОРА

3.1 Выбор и обоснование функциональной электрической схемы


Функциональная схема поясняет процессы, происходящие в проектируемом процессоре. На данной схеме показаны функциональные узлы, участвующие в процессе, и связи между этими узлами. Функциональная схема строится на основе структурной электрической схемы, и дает возможность для дальнейшего построения принципиальной электрической схемы как отдельного блока, так и устройства в целом.

В виду того, что необходимо максимальное быстродействие используется двухпортовый РОН, в связи с этим внутри процессора имеются две шины данных ШД0 и ШД1, причем ШД1 работает только на чтение.

Так как ширина выборки из ОЗУ равна 16 бит, а ширина внутренней шины данных 32 разрядная, необходимо использовать буферный регистр. Для управления в схеме используются два управляющих устройства, общее УУ и местный УА для АЛУ. Для выполнения арифметических и логических операций служит АЛУ, для вычисления адреса предназначено индексное АЛУ. Для вычисления продвинутого адреса служит CTK, а для работы со стеком CTST.

Взаимодействие функциональных блоков между собой рассмотрим в техническом описании функциональной электрической схемы.


3.2 Техническое описание функциональной электрической схемы - операционная часть


При поступлении данных на ШД RGbuf записывает и накапливает 32 разряда и выдает на ШД0, Эта команда поступает на RGK, КОП отсылается у УУ и на основании этого начинается работа с определенным блоком.

DMX0 пропускает данные на ШД0 или на ШД1.

MUX1 и DC предназначены для выбора одного из РОН.

MUX11 и MUX12 нужны для выдачи на одну из шин данных содержимого одного из РОН.

При работе со стеком включается в работу CTST, который после инициализации увеличивается на единицу и показывает свободную ячейку памяти. Адрес из него поступает на ША, так как он 4-х разрядный, то старшие разряды всегда нули.

MUX3 пропускает на СТК начальный адрес равный 1610 или адрес взятый из поля RGK[5:28]. СТК выдает данные на ША и при необходимости на ШД0 через DMX1.

В RG1IALU и RG2IALU данные поступают с двух шин одновременно, с ШД0 и ШД1, выдаются через соответствующие мультиплексоры на SMIALU.

MUX4 пропускает данные на SMIALU с RG1IALU, с CTadr и из поля RGK[14:31].

MUX5 пропускает данные с RG2IALU и из поля RGK[14:31].

MUX6 принимает данные от сумматора IALU, из поля RGK[14:31] и адреса от RGK.

DMX2 выдает данные от CTadr и выдает на ША или обратно на SMIALU, для продолжения операции вычисления исполнительного адреса.

RG1ALU и RG2ALU принимают операнды с двух шин одновременно, с ШД0 и ШД1.

MUX7 и MUX8 передают операнды на SMALU, причем MUX7 пропускает прямое или инверсное значение RG2ALU, а MUX8 пропускает операнд из RG1ALU или с RGres при умножении.

MUX9 предназначен для управления переносами, идущими в SMALU. При отсутствии переноса, пропускается нуль, единица пропускается при коррекции умножения и при округлении пропускается значение, установленное в триггере Т.

MUX10 необходим для пропуска на RGres данных из сумматора при выполнении арифметических операций или данных из логик при выполнении логических операций И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ.

RGres и RG1ALU являются сдвиговыми регистрами, необходимо при выполнении умножения, причем для сохранения знака в RG1ALU при сдвиге вправо нулевой разряд переписывается обратно на свое место, а при сдвиге RGres для сохранения знака, нулевой разряд переписывается из RG2ALU.

DMX3 выдает данные из АЛУ на ШД0 или обратно в АЛУ, для выполнения дальнейших операций.

Логические элементы, стоящие на выходе RGres и на выходе SMALU отвечают за формирование флагов, характеризующих результат арифметических и логических операций.

Логические элементы, стоящие на выходе RGK отвечают за формирование флагов, характеризующих 0-й РОН при вычислении исполнительного адреса.


3.3 Техническое описание функциональной электрической схемы - управляющая часть


Оба устройства управления выполнены по схеме с регулярной адресацией. В этой схеме при разветвлении процесса, один адрес на единицу больше, чем текущий, второй адрес - произвольный. Элементом "вычисляющим" адрес, является счетчик СТ1 и СТ2, управляемый сигналом, являющимся входным для УУ. В зависимости от значения входного сигнала счетчик либо прибавляет единицу к значению, которое хранилось в счетчике и являлось текущим адресом, либо загружается значением адреса из управляющей памяти. Элемент по модулю 2 позволяет инвертировать значение входного сигнала, что облегчает распределение микроинструкций.

MUX2 и MUX13 предназначены для пропускания одного из осведомительных сигналов.

ROM1 и ROM2 - ПЗУ, на которые подаются адреса для выбора одного из управляющих сигналов


S Y H e S'

S - является адресом для ПЗУ и определяет, какой из управляющих сигналов будет выбран

S' - содержит адрес перехода микропрограммы

Y - состоит из сигналов управления работой процессора

е - управляет работой исключающего ИЛИ

Н -подается на мультиплексор УУ, позволяет пропустить либо один из битов набора опознавательных сигналов, либо нулевой сигнал. Наличие этого сигнала позволяет осуществлять безусловные переходы


Управляющие сигналы для УУ

у1.1 - запись в RGbuf

y1.2 - Выдача из RGbuf

y1.3 - направление

y1.4 - выбор ст/мл разрядов

y1.5 - RESET

y1.6 - Запись в RGK

y1.7 - START ALU

y1.8 - +1 CTST

y1.9 - управление MUX1

y1.10 - управление DMX0

y1.11 - управление MUX3

y1.12 - запись в CTK

y1.13 - +1 CTK

y1.14 - управление DMX1

y1.15 - запись порт0

y1.16 - чтение порт0

y1.17 - чтение порт1

y1.18 - запись в RG1IALU

y1.18' - запись в RG12ALU

y1.19 - управление

y1.20 - MUX4

y1.21 - управление MUX5

y1.22 - управление

y1.23 - MUX6

y1.24 - запись в CTadr

y1.25 - +1 CTadr

y1.26 - управлениеDMX2

y1.27 - чтение из ОЗУ

y1.28 - запись в ОЗУ

y1.29 - запись в триггер ТО0

y1.30 - запись в триггер ТО1

y1.31 - запись в триггер ТО2

y1.32 - запись в триггер ТО3


Осведомительные сигналы для УУ

x1.1 - START

x1.2 - XRAM

x1.3 - RAM

x1.4 - CTK (224)

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) КОП

x1.10 - CTST (15)

x1.11 - CTadr (224)

x1.12 - проверка на нулевые РОН базового и индексного регистра

x1.13 - проверка на нуль РОН базового регистра

x1.14 - проверка на нуль РОН индексного регистра

x1.15 - переполнение IALU

x1.16 - End or Stop ALU

x1.17 - Srop ALU

x1.18 - TZ


Управляющие сигналы УА

y2.1 - RESET

y2.2 - запись в RG1ALU и в RG2ALU

y2.3 - упраление

y2.4 - MUX7

y2.5 - управление MUX8

y2.6 - управление

y2.7 - MUX9

y2.8 - управление

y2.9 - MUX10

y2.10 - Обнуление и запись в CTcycl

y2.11 - Stop ALU

y2.12 - управление DMX3

y2.13 - запись в триггер Т, сдвиг RG1ALU и RGres, -1 CTcycl

y2.14 - запись в TS

y2.15 - запись в TZ

y2.16 - запись в ТО

y2.17 - запись в RGres

y2.18 - End ALU


Осведомительные сигналы для УА

x2.1 - 2 разряд КОП

x2.2 - 3 разряд КОП

x2.3 - 4 разряд КОП

x2.4 - переполнение ALU

x2.5 - анализ результата на нуль

x2.6 - анализ 31 разряда RG1ALU

x2.7 - CTcycl (0)

x2.8 - анализ 0 разряда RG1ALU

x2.9 - Start ALU

Для анализа управляющих автоматов приведен алгоритм в закодированном виде.


3.3.1 Таблица прошивки памяти для

S Y H e S'
1 m1.01 X1.1 0 m1.02
2 m1.1 0 0 m1.03
3 m1.03 X1.2 0 m1.04
4 m1.2 0 0 m1.05
5 m1.05 X1.3 0 m1.06
6 m1.3 X1.4 0 m1.4
7 m1.07 X1.2 0 m1.08
8 m1.5 0 0 m1.09
9 m1.09 X1.3 0 m1.010
10 m1.6 X1.4 0 m1.8
11 m1.7 X1.5 1 m1.9
12 m1.065 X1.6 1 m1.011
13 m1.012 X1.7 1 m1.013
14 m1.19 X1.8 1 m1.9
15 m1.025 X1.9 1 m1.034
16 m1.20 0 0 m1.026
17 m1.026 X1.2 0 m1.027
18 m1.21 0 0 m1.028
19 m1.028 X1.3 0 m1.029
20 m1.22 X1.11 0 m1.23
21 m1.030 X1.2 0 m1.031
22 m1.24 0 0 m1.032
23 m1.032 X1.3 0 m1.033
24 m1.063 0 0 m1.03
25 m1.02 0 0 m1.01
26 m1.04 0 0 m1.03
27 m1.06 0 0 m1.05
28 m1.4 0 0 m1.9
29 m1.08 0 0 m1.07
30 m1.010 0 0 m1.09
31 m1.027 0 0 m1.026
32 m1.029 0 0 m1.028
33 m1.23 0 0 m1.9
34 m1.031 0 0 m1.030
35 m1.033 0 0 m1.032
36 m1.013 X1.8 1 m1.9
37 m1.014 X1.9 0 m1.11
38 m1.016 X1.10 0 m1.03
39 m1.10 0 0 m1.03
40 m1.11 0 0 m1.017
41 m1.017 X1.2 0 m1.018
42 m1.12 0 0 m1.019

S Y H e S'
61 m1.28 0 0 m1.040
62 m1.040 X1.3 0 m1.041
63 m1.29 0 0 m1.30
64 m1.30 0 0 m1.03
65 m1.041 0 0 m1.040
66 m1.039 0 0 m1.038
67 m1.27 0 0 m1.9
68 m1.037 0 0 m1.036
69 m1.035 0 0 m1.034
70 m1.011 X1.6 0 m1.050
71 m1.31 0 0 m1.042
72 m1.042 X1.2 0 m1.043
73 m1.32 0 0 m1.044
74 m1.044 X1.3 0 m1.045
75 m1.33 X1.11 0 m1.34
76 m1.046 X1.2 0 m1.35
77 m1.35 0 0 m1.048
78 m1.048 X1.3 0 m1.36
79 m1.36 0 0 m1.37
80 m1.37 0 0 m1.56
81 m1.043 0 0 m1.042
82 m1.045 0 0 m1.044
83 m1.34 0 0 m1.9
84 m1.047 0 0 m1046
85 m1.049 0 0 m1.048
86 m1.050 X1.12 0 m1.051
87 m1.38 0 0 m1.39
88 m1.39 X1.15 0 m1.40
89 m1.41 0 0 m1.42
90 m1.051 X1.13 0 m1.52
91 m1.43 0 0 m1.44
92 m1.052 X1.14 0 m1.47
93 m1.45 0 0 m1.46
94 m1.47 0 0 m1.053
95 m1.42 0 0 m1.063
96 m1.44 0 0 m1.063
97 m1.46 0 0 m1.063
98 m1.063 X1.15 0 m1.049
99 m1.48 0 0 m1.53
100 m1.40 0 0 m1.9
101 m1.49 0 0 m1.9
102 m1.053 X1.2 0 m1.054

43 m1.019 X1.3 0 m1.020
44 m1.13 X1.10 0 m1.14
45 m1.021 X1.2 0 m1.022
46 m1.15 0 0 m1.023
47 m1.023 X1.3 0 m1.024
48 m1.16 X1.10 0 m1.18
49 m1.17 0 0 m1.03
50 m1.18 0 0 m1.03
51 m1.024 0 0 m1.023
52 m1.022 0 0 m1.021
53 m1.14 0 0 m1.03
54 m1.020 0 0 m1.019
55 m1.018 0 0 m1.017
56 m1.034 X1.2 0 m1.035
57 m1.025 0 0 m1.036
58 m1.036 X1.3 0 m1.037
59 m1.26 X1.11 0 m1.27
60 m1.038 X1.2 0 m1.039

S Y H e S'
1 m2.01 X2.9 0 m2.02
2 m2.1 0 0 m2.2
3 m2.2 X2.1 0 m2.06
4 m2.03 X2.2 1 m2.04
5 m2.05 X2.3 1 m2.4
6 m2.3 0 0 m2.012
7 m2.4 0 0 m2.012
8 m2.04 X2.3 1 m2.20
9 m2.5 0 0 m2.012
10 m2.06 X2.2 0 m2.07
11 m2.08 X2.3 1 m2.20
12 m2.8 0 0 m2.09
13 m2.09 X2.6 0 m2.10
14 m2.9 0 0 m2.10
15 m2.10 X2.7 0 m2.010
16 m2.011 X2.8 0 m2.12
17 m2.11 0 0 m2.12

S Y H e S'
18 m2.010 0 0 m2.09
19 m2.12 0 0 m2.15
20 m2.07 X2.3 1 m2.7
21 m2.6 0 0 m2.013
22 m2.7 0 0 m2.013
23 m2.013 X2.4 0 m2.14
24 m2.13 0 0 m2.15
25 m2.15 0 0 m2.012
26 m2.012 X2.5 0 m2.17
27 m2.16 0 0 m2.18
28 m2.17 0 0 m2.18
29 m2.18 0 0 m2.19
30 m2.19 0 0 m2.01
31 m2.02 0 0 m2.1

103 m1.50 0 0 m1.055
104 m1.054 0 0 m1.053
105 m1.055 X1.3 0 m1.56
106 m1.51 X1.11 0 m1.52
107 m1.057 X1.2 0 m1.53
108 m1.53 0 0 m1.059
109 m1.056 0 0 m1.055
110 m1.52 0 0 m1.9
111 m1.058 0 0 m1.057
112 m1.059 X1.3 0 m1.060
113 m1.54 0 0 m1.55
114 m1.060 0 0 m1.059
115 m1.55 0 0 m1.56
116 m1.56 0 0 m1.061
117 m1.061 X1.16 0 m1.062
118 m1.064 X1.17 0 m1.9
119 m1.57 0 0 m1.03
120 m1.062 0 0 m1.061
121 m1.8 0 0 m1.9



y1 y2 y3 y4 y5 y6 y7 y8 y9 y10 y11 y12 y13 y14 y15 y16 y17 y18
m1 1
















m2
1















m3

0 1 0 0 0 1 0






1
m4

1 0 0 0 1 0 1






1
m5






1 1






1
m6






0 0






1
m7






0 0






1
m8








1







m9

0 1 1 0 0 0 0

1



1
m10











1




m11

1 0 1 0 1 0 0

1



1
m12

0 0 1 1 0 0 0

1



1
m13














1

m14









1



1

m15












1



m16













1


m17













1


m18










0





m19
















1

17



4. ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

РОН и ИАЛУ

4.1 Выбор и обоснование элементной базы


Выбор элементной базы производится исходя из задания на разработку, то есть исходя из основного назначения и критерия на проектирование.

Для конкретного выбора элементной базы необходимо рассмотреть несколько различных серий. Наиболее широкое распространение в современной аппаратуре получили серии микросхем ТТЛ, ТТЛШ, ЭСЛ и схемы на КМОП-структурах. Опыт показал, что эти цифровые микросхемы отличаются лучшими электрическими параметрами, удобны в применении, имеют более высокий уровень интеграции и обладают большим функциональным разнообразием. На основании вышесказанного составим сравнительную таблицу некоторых электрических параметров этих серий.

Таблица 4.1


Наименование параметра

ТТЛ

ТТЛШ

ЭСЛ

КМОП

Потребляемая мощность, мВт

5-40


1-19


25-70

0,0025 на

1 МГц

Задержка распространения сигнала при включении, нс


9-70


5-20


1,3-2,9


3,5-45

Задержка распространения сигнала при выключении, нс


9-70


4,5-20


1,3-2,9


3,5-45

Диапазон рабочих температур, °С

-60...

+125

-60...

+125

-10...

+75

-40...

+125

Напряжение питания, В

5±10%

5±10%

-5,2±5%

10±10%

Выходное напряжение низкого уровня, В


0,4


0,4-0,5

-0,81...

-1,02


0,3-2,9

Выходное напряжение высокого уровня, В


2,4


2,5

-1,62...

-1,85


7,2-8,2

Нагрузочная способность

10 10-30 10 50

Частота переключения триггеров, МГц


До35


до130


до300


До125

Помехоустойчивость, В 0,4 0,3-0,4 0,12-0,15 1,5

Работа переключения (Р*t), nДж


30-100


4-57


30-50


0,008-0,1

Входной ток низкого уровня, мА

-0,1...-2


-0,1...-2


0,25-3


-5*10-5

Входной ток высокого уровня, мА


0,02-0,04


0,02-0,05


0,5мкА


0,05мкА


Проанализировав таблицу и сопоставив данные заданием , можно сказать, что для курсового проекта отдадим предпочтение более быстродействующим сериям ТТЛШ и ЭСЛ, КМОП. Недостатком ЭСЛ является их повышенная потребляемая мощность. Отметим также, что цифровые микросхемы ТТЛШ остаются основой построения вычислительных устройств, а также эта серия отличается наибольшим диапазоном выбора микросхем. Широкое применение получили микросхемы, в которых используются диоды и транзисторы с эффектом Шотки. Использование диодов Шотки позволило уменьшить потребляемую мощность и время задержек. К достоинствам ТТЛ микросхем можно отнести высокий уровень схемно-технологической отработанности, и, как следствие, высокий процент выхода годных микросхем. Также микросхем ТТЛШ отличает широкий функциональный набор элементов.

Рассмотрим сравнительные характеристики для микросхем типа ТТЛШ для более детального их изучения.

Таблица 4.2


Наименование параметров

533, 555

530, 531

1533

1531

Входной ток низкого уровня, мА -0,4 2

-0,2

-0,6

Входной ток высокого уровня, мА

0,02

0,05 0,02 0,02

Выходное напряжение низкого уровня, В

0,4 0,5 0,4 0,5

Выходное напряжение высокого уровня, В

2,5 2,5 2,5 2,5

Выходной ток низкого уровня, мА

4 20 4 20
Выходной ток высокого уровня, мА -0,4 -1 -0,4 -1

Нагрузочная способность

10


10 10 30
Задержка распространения сигнала при включении, нс 20 5 4 2,7
Задержка распространения сигнала при выключении, нс 20 4,5 4 2,7
Помехоустойчивость, В 0,3 0,3 0,4 0,3

Частота переключения триггеров, МГц

25 75 30 100

Uпит max, B

5,5 6 6 6

Uвх max, B

5,5 5,5 5,5 5,5

Uвх min, B

-0,4 -0,4 -0,4 -0,4
Напряжение питания, В

5±10%

5±10%

5±10%

5±10%

Потребляемая мощность, мВт

3,8 19 1 4

Температура, °С


-60…+125 (1533,530,М530,1531)

-10…+70 (К555,КП531,КР1533,КР1531)


Анализируя таблицу ТТЛШ серий, скажем, что для проектирования узлов взяты наиболее быстродействующие микросхемы КР531 и 1531, а также маломощные, серии 533 и 1533.

4.2 Используемые цифровые микросхемы и их параметры

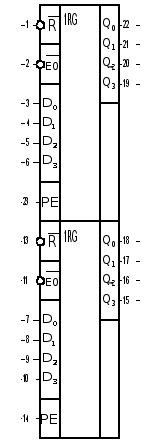

4.2.1 1533ИР34 - два четырехразрядных буферных регистра с третьем Z - состоянием. Каждый из регистров имеет четыре входа и четыре выхода, вход сброса R и выход разрешения вывода ЕО. Когда на вход разрешения записи РЕ подано напряжение высокого уровня, то данные со входов D проходят на выход Q, если на выводе Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])действует низкий уровень напряжения, а на входе Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) - высокий.

Таблица состояний

Входы Выход

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

РЕ D Q
1 х х x Z
0 0 х х 0
0 1 1 1 1
0 1 1 0 0
0 1 0 x

Q0


Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

24 - питание

12 - общий

Технические параметры:

Рпот =150мВт

t1.0зд.р. не более 22 нс

t0.1зд.р. не более 15 нс



4.2.2 КР531ИД14 - два дешифратора-демультиплексора. Имеется два адресных входа А0 и А1. Если дешифратор работает в режиме демультиплексора, то вход разрешения ЕО принимает данные.

Таблица состояний

Входы Выходы

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

А0 А1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

0 0 0 0


1 0 0 1


0 1 0
0

1 1 0
1

0 0 1

0
1 0 1

1
0 1 1


0
1 1 1


1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =450мВт

t1.0зд.р. не более 12 нс

t0.1зд.р. не более 15 нс


4.2.3 533ИМ6 - четырехразрядный полный двоичный сумматор с ускоренным переносом. Сумматор принимает два четырехразрядных слова по входам А0…А3 и В0…В3, а по входу Сn сигнал входного переноса. Сумма разрядов входных слов появляется на выходах S0…S1. На выходе Сn+1 выделяется сигнал выходного переноса. В состав сумматора входит схема ускоренного переноса.

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =170мВт

t1.0зд.р. не более 24 нс

t0.1зд.р. не более 24 нс

4.2.4 КР531КП11 - четыре одинаковых двухвходовых мультиплексора MSa…MSd, имеют вход Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])- разрешение выходным данным. Каждый из четырех мультиплексоров имеет по два входа данных I1 и I2. Для их выбора служит вход адреса данных.

Таблица состояний

Входы Выход

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

S I1 I2 Y
1 x x x Z
0 0 0 x 0
0 0 1 х 1
0 1 x 0 0
0 1 x 1 1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =400мВт

t1.0зд.р. не более 22 нс

t0.1зд.р. не более 15 нс

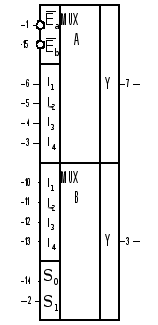

4.2.5 КР531КП2 - двойной четырехвходовый мультиплексор, имеющий общие адресные входы выбора S0 и S1. Имеются два входа разрешения Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) и Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) для каждого мультиплексора с активным низким уровнем напряжения.


Таблица состояний

Входы Выход
S0 S1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

I1 I2 I3 I4 Y
х х 1 х х х х 0
0 0 0 0 х х х 0
0 0 0 0 х х х 1
1 0 0 х 0 х х 0
1 0 0 х 1 х х 1
0 1 0 х х 0 х 0
0 1 0 х х 1 х 1
1 1 0 х х х 0 0
1 1 0 х х х 1 1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =350мВт

t1.0зд.р. не более 30 нс

t0.1зд.р. не более 31 нс


4.2.6 1533ИЕ7 - четырехразрядный реверсивный счетчик с предварительной записью. Установка счетчика в нулевое состояние осуществляется подачей на вход сброса R высокого уровня напряжения. Вход разрешения параллельной загрузки Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]). Тактовые входы: для счета на увеличение CU и на уменьшение CD.

Таблица состояний

Режим Входы Выходы
R

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

CU

CD

D0 D1 D3 D4 Q1 Q2 Q3 Q4

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Сброс 1 х х 0 х х х х 0 0 0 0 1 0
1 х х 1 х х х х 0 0 0 0 1 1

Парал.

загрузка

0 0 х 0 0 0 0 0 0 0 0 0 1 0
0 0 х 1 0 0 0 0 0 0 0 0 1 1
0 0 0 х 1 1 1 1 1 1 1 1 0 1
0 0 1 х 1 1 1 1 1 1 1 1 1 1

Счет на

увелич.

0 1 1 х х х х Счет на увеличение 1 1

Счет на

уменьш.

0 1 1 х х х х Счет на уменьшение 1 1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =120мВт

t1.0зд.р. не более 42 нс

t0.1зд.р. не более 38 нс


4.2.7 КР531ИД7 - двоично-десятичный дешифратор-демультиплексор, преобразующий трехразрядный код А0…А7 в напряжение низкого уровня, появляющееся на одном из восьми выходов Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]). Дешифрация происходит тогда, когда на входах Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) и Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]) действует напряжение низкого уровня, а на входе Е3 - высокого.

Таблица состояний

Входы Выходы

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Е3 А0 А1 А2

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

0 х х х х х 1 1 1 1 1 1 1 1
х 1 х х х х 1 1 1 1 1 1 1 1
х х 0 х х х 1 1 1 1 1 1 1 1
0 0 1 0 0 0 0 1 1 1 1 1 1 1
0 0 1 1 0 0 1 0 1 1 1 1 1 1
0 0 1 0 1 0 1 1 0 1 1 1 1 1
0 0 1 1 1 0 1 1 1 0 1 1 1 1
0 0 1 0 0 1 1 1 1 1 0 1 1 1
0 0 1 1 0 1 1 1 1 1 1 0 1 1
0 0 1 0 1 1 1 1 1 1 1 1 0 1
0 0 1 1 1 1 1 1 1 1 1 1 1 0

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =370мВт

t1.0зд.р. не более 12,5 нс

t0.1зд.р. не более 9 нс


4.2.8 К531КП7П - восьмиканальный мультиплексор. Имеет вход разрешения Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])- активный уровень низкий, и три адресных входа, их активный уровень высокий.

Таблица состояний

Входы Выходы
Выбор

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Y

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

S2 S1 S0
x x x 1 0 1
0 0 0 0 I1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

0 0 1 0 I2

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

0 1 0 0 I3

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

0 1 1 0 I4

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

1 0 0 0 I5

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

1 0 1 0 I6

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

1 1 0 0 I7

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

1 1 1 0 I8

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])


Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

16 - питание

8 - общий

Технические параметры:

Рпот =350мВт

t1.0зд.р. не более 18 нс

t0.1зд.р. не более 18 нс


4.2.9 К531ТМ2П - два независимых D-триггера, имеющих общую цепь питания. У каждого триггера имеется один информационный вход D, вход синхронизации С и два дополнительных инверсных входа S и R независимой асинхронной установки триггера в единичное и нулевое состояние.

Таблица состояний

Режим работы Входы Выходы

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

D C Q

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

Асинхронная установка 0 1 х х 1 0
Асинхронный сброс 1 0 х х 0 1
Неопределенность 0 0 х х 1 1
Загрузка 1 (установка) 1 1 1 1 0
Загрузка 0 (сброс) 1 1 0 0 1

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

14 - питание

7 - общий

Технические параметры:

Рпот =250мВт

t1.0зд.р. не более 12 нс (С) 6 нс (R,S)

t0.1зд.р. не более 13.5 нс (С) 8 нс (R,S)


4.2.10 КР1531ЛИ3 - три микросхемы И, каждая на три входа.

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

14 - питание

7 - общий

Технические параметры:

Рпот =13мВт

t1.0зд.р. не более 5 нс

t0.1зд.р. не более 5.5 нс


4.2.11 КР1531ЛН1 - шесть инверторов.

Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая])

14 - питание

7 - общий

Технические параметры:

Рпот =7,5мВт

t1.0зд.р. не более 3,5 нс

t0.1зд.р. не более 3,8 нс


4.3 Техническое описание принципиальной электрической схемы РОН


Принципиальная схема определяет полный состав элементов и связей между ними и дает детальное представление о принципе работы РОН. Принципиальная схема построена на основе функциональной электрической схемы.

Микросхемы DD11-DD14, DD21-DD24, DD32-DD35, DD42-DD45, DD58-DD60, DD68-DD71, DD86-DD89, DD95-DD98 представляют собой регистры 1533ИР34 по два в корпусе. На их основе построены 8 32-х разрядных регистров общего назначения. Каждая из микросхем имеет вход обнуления, вход разрешения записи и вход разрешения выдачи на который всегда подан управляющий низкий уровень.

Микросхема DD1 представляет собой дешифратор КР531ИД7 с помощью которого выбирается один из РОН, а так как он имеет инверсные выходы, то к нему подключены инверторы - микросхемы DD2 и DD3, по шесть инверторов в одном корпусе (причем в DD3 используются только два).

С помощью микросхем DD25 и DD78 происходит управление записью в РОН. Эти микросхемы являются логическими элементами И на три входа по три в корпусе, причем в DD78 используются только два.

Записывается информация в РОН только по ШД0.

Вывод информации на шины ШД0 и ШД1 осуществляется с помощью мультиплексоров К531КП7. На ШД0 данные выводятся с помощью микросхем DD5-DD7, DD15-DD17, DD26-DD28, DD36-DD38, DD46-DD48, DD52-DD54, DD62-DD64, DD72-DD74, DD79-DD81, DD90-DD92, DD99-DD100. На ШД1 данные выводятся с помощью микросхем DD8-DD10, DD18-DD20, DD29-DD31, DD39-DD41, DD49-DD51, DD55-DD57, DD65-DD67, DD75-DD77, DD82-DD85, DD93-DD94, DD101-DD102. Инверсный выход данных микросхем не используется.

Схема питается напряжением 5В, которое подается на 14 выводы микросхем DD2-DD4, DD25, DD78, на 16 вывод микросхем DD1, DD5-DD10, DD15-DD20, DD26-DD31, DD36-DD41, DD46-DD57, DD62-DD67, DD72-DD77, DD79-DD85, DD90-DD94, DD99-DD102 и на 24 вывод микросхем DD11-DD14, DD21-DD24, DD32-DD35, DD42-DD45, DD58-DD61, DD68-DD71, DD86-DD89, DD95-DD98. Общий провод для микросхем DD2-DD4, DD25, DD78 является7, 8 вывод микросхем DD1, DD5-DD10, DD15-DD20, DD26-DD31, DD36-DD41, DD46-DD57, DD62-DD67, DD72-DD77, DD79-DD85, DD90-DD94, DD99-DD102 и 12 вывод микросхем DD11-DD14, DD21-DD24, DD32-DD35, DD42-DD45, DD58-DD61, DD68-DD71, DD86-DD89, DD95-DD98.

Первоначально все регистры устанавливаются в нулевое состояние. Данные выставленные на ШД0 для записи в регистры ждут появления не только прихода синхроимпульса, но и прихода сигнала РЕ, а также прихода сигнала от дешифратора выбора определенного регистра. Для вывода данных на ШД0 мультиплексоры, работающие с этой шиной ждут управления адресными входами, для выбора определенного регистра, а также управляющего сигнала на вход Процессор для ограниченного набора команд часть 1 (7) ( [Курсовая]), разрешающего вывод информации на шину данных. Аналогичным образом происходит выдача на ШД1.

На принципиальной схеме присутствуют конденсаторы, предназначенные для подавления помех по цепи питания.

Эффективным средством защиты интегральных схем от помех по цепи питания является включение конденсаторов развязки между шинами питания и общей. Обычно конденсаторы развязки устанавливаются отдельно для блокирования низкочастотных и высокочастотных помех.

Низкочастотные помехи, проникающие в систему по цепи питания, должны блокироваться с помощью электролитического конденсатора C1-С10 емкостью 1мкФ. Взят конденсатор К50-6-120%.

Для исключения высокочастотных помех развязывающие емкости взяты номиналом 0,015мкФ на одну микросхему. Следовательно для нашего случая взяты десять емкостей С11 - С20. Взят конденсатор КМ-5-Н90-0,01520%.

Для данной схемы приведен перечень элементов.


4.4 Техническое описание принципиальной электрической схемы ИАЛУ


Принципиальная схема определяет полный состав элементов и связей между ними и дает детальное представление о принципе работы ИАЛУ. Принципиальная схема построена на основе функциональной электрической схемы.

Микросхемы DD1-DD6, представляют собой регистры 1533ИР34 по два в корпусе. На их основе построены 2 24-х разрядных регистров ИАЛУ для приема и хранения модификаторов для вычисления исполнительного адреса. Каждая из микросхем имеет вход обнуления, вход разрешения записи и вход разрешения выдачи на который всегда подан управляющий низкий уровень.

Микросхемы DD1-DD32, DD38-DD40 представляет собой сумматоры 533ИМ6 для суммирования модификаторов исполнительного адреса. Перенос входящий в младший разряд всегда равен нулю. Для вылавливания переполнения на выходе сумматора, то есть перенос выходящий из старшего разряда записывается в триггер флагов DD44.1, который в свою очередь вырабатывает соответствующий осведомительный сигнал. Триггер построен на основе микросхемы К531ТМ2П (два триггера в корпусе). Второй триггер используется для вылавливания переполнения счетчика.

Счетчики 1533ИЕ7 DD53-DD55,DD60-DD62 выполняют роль регистра и счетчика при необходимости. Вычисленный адрес передается на ША (на секцию разъема Х1.4) или обратно возвращается на сумматор через дешифратор-демультиплексор КР531ИД14 ( два дешифратора в одном корпусе) DD45-DD52, DD56-DD59. Для выбора направления передачи используется вход А0, А1 незадействованный вход, всегда подключен к нулевому потенциалу. Информация подается на входыПроцессор для ограниченного набора команд часть 1 (7) ( [Курсовая]).

Мультиплексоры DD7-DD9, DD13-DD15, DD20-DD22, DD26-DD28 построенные на микросхемах КР531КП2 (два мультиплексора в одном корпусе, имеющие общие адресные входы, входы разрешения выдачи данных всегда активны - низким потенциалом ) пропускают на сумматор (вход А) содержимое регистра DD-DD2, DD5 или значение пришедшее со счетчика или данные пришедшие из вне ИАЛУ (с разъема Х1.9)

Мультиплексоры DD10-DD12, DD16-DD18 построены на микросхемах КР531КР11 пропускают на сумматор (вход В) значения регистра DD3-DD4, DD6 или данные пришедшие из вне (с разъема Х1.9), управляются адресным входом S, вход разрешения выдачи всегда активен.

Мультиплексоры DD23-DD25, DD29-DD31, DD35-DD37, DD41-DD43 построенные на микросхемах КР531КП2 (два мультиплексора в одном корпусе, имеющие общие адресные входы, входы разрешения выдачи данных всегда активны - низким потенциалом ) пропускают на счетчик данные из сумматора или из вне ИАЛУ (с разъема Х1.9) или так же из вне ИАЛУ (из секции разъема Х1.2).

Схема питается напряжением 5В, которое подается на 14 вывод микросхемы DD44, на 16 вывод микросхем DD7-DD43, DD45-DD62, и на 24 вывод микросхем DD1-DD6. Общий провод для микросхемы DD44 является7, 8 вывод микросхем DD7-DD43, DD45-DD62 и 12 вывод микросхем DD1-DD6.

Первоначально все регистры устанавливаются в нулевое состояние, затем сумматор складывает значения пришедшие из соответствующих мультиплексоров и передает на счетчик через соответствующий мультиплексор, затем идет возврат на сумматор для дальнейшего вычисления или выдача на ША.

На принципиальной схеме присутствуют конденсаторы, предназначенные для подавления помех по цепи питания.

Эффективным средством защиты интегральных схем от помех по цепи питания является включение конденсаторов развязки между шинами питания и общей. Обычно конденсаторы развязки устанавливаются отдельно для блокирования низкочастотных и высокочастотных помех.

Низкочастотные помехи, проникающие в систему по цепи питания, должны блокироваться с помощью электролитического конденсатора C1-С6 емкостью 1мкФ. Взят конденсатор К50-6-120%.

Для исключения высокочастотных помех развязывающие емкости взяты номиналом 0,015мкФ на одну микросхему. Следовательно для нашего случая взяты десять емкостей С7 - С12. Взят конденсатор КМ-5-Н90-0,01520%.

Неиспользуемые информационные входы подключены к "+" источника питания через резистор, сопротивлением 1 кОм, один такой резистор обеспечивает подключение 20 входов. Для данной схемы используются подключение трех резисторов МЛТ -1к 10%.

Для данной схемы приведен перечень элементов.


5. РАСЧЕТНАЯ ЧАСТЬ

5.1 Проверочный нагрузочный расчет для блока

5.1.1.Проверочный нагрузочный расчет для РОН


Допустимый

выходной ток

ИС

нагрузки

Реальный ток нагрузки

I0вх,мА

I1вх,мА

1533ИР34

I0вых,мА =4

I1вых,мА=0,4

К531КП7П -2

1*0,05

1*0,05

Суммарный ток нагрузки -2 0,1

КР531ИД7

I0вых,мА =20

I1вых,мА=1

КР1531ЛН1 -0,6 1*0,02

1531ЛН1

I0вых,мА =20

I1вых,мА=1

КР1531ЛИ3 -0,6 1*0,02

1531ЛИ3

I0вых,мА =20

I1вых,мА=1

1533ИР34 -0,2 1*0,02

5.2.2 Проверочный нагрузочный расчет для ИАЛУ


Допустимый

выходной ток

ИС

нагрузки

Реальный ток нагрузки

I0вх,мА

I1вх,мА

1533ИР34

I0вых,мА =4

I1вых,мА=0,4

КР531КП11 -2

1*0,05


1533ИР34

I0вых,мА =4

I1вых,мА=0,4

КР531КП2 -2 1*0,05

КР531КП11

I0вых,мА =20

I1вых,мА=1

533ИМ6 -0,6 1*0,02

КР531КП11

I0вых,мА =20

I1вых,мА=1

1533ИЕ7 -0,2 1*0,02

КР531КП2

I0вых,мА =20

I1вых,мА=1

533ИМ6 -0,4 1*0,02

533ИМ6

I0вых,мА =4

I1вых,мА=0,4

КР531КП11

К531ТМ2П

-2

1*0,05

1*0,05

Суммарный ток нагрузки -2 0,1

1533ИЕ7

I0вых,мА =4

I1вых,мА=0,4

КР531ИД14

К531ТМ2П

-2

1*0,05

1*0,05

Суммарный ток нагрузки -2

0,1


КР531ИД14

I0вых,мА =20

I1вых,мА=1

КР531КП11 -2 1*0,05

5.3 Расчет потребляемой мощности блока

5.3.1 Расчет потребляемой мощности РОН


Рпот= Рпот i


64 К531КП7 * 350 мВт =22400
32 1533ИР34 *150 мВт =4800
1 КР531ИД7 *370 мВт =370
3 КР1531 ЛИ3 *13 мВт =39
2 КР1531 ЛН1 *7,5 мВт =15

Рпот

27624 мВт = 27,624 Вт

5.3.2 Расчет потребляемой мощности ИАЛУ


Рпот= Рпот i


6 533ИМК6 *170 мВт =1020
6 1533ИР34 *150 мВт =900
6 1533ИЕ7 *120 мВт =720
24 КР531 КП2 *350 мВт =8400
6 КР531 КП11 *400 мВт =2400
12 КР531ИД14 *450 мВт =5400
1 К531ТМ2П *200 мВт =250

Рпот

19090 мВт = 19,09 Вт

5.4 Расчет надежности для блока

5.4.1 Расчет надежности для РОН


Р = е-t

 = i*ni , час-1

Т = 1/общ , час

t = 1500 час

ис = 0,1*10-6 час-1 nис = 102

конд = 0,02*10-6 час-1 nконд = 20

пайки = 0,0001*10-6 час-1 nпайки = 1712

разъем = 2,5*10-6 час-1 nразъем = 77

общ = 203,2712*10-6 час-1

Т = 4919,53 час

Р = 0,74


5.4.1 Расчет надежности для ИАЛУ


Р = е-t

 = i*ni , час-1

Т = 1/общ , час

t = 1500 час

ис = 0,1*10-6 час-1 nис = 61

конд = 0,02*10-6 час-1 nконд = 12

пайки = 0,0001*10-6 час-1 nпайки = 1109

разъем = 2,5*10-6 час-1 nразъем = 135

резист = 0,05*10-6 час-1 nрезист = 3

общ = 344,1*10-6 час-1

Т = 2906,14 час

Р = 0,6

ЗАКЛЮЧЕНИЕ


В данном курсовом проекте был разработан процессор для ограниченного набора команд.

Исходя из критерия проектирования, то есть максимального быстродействия блоки процессора построены на основе ТТЛШ технологии, на перспективных быстродействующих сериях, эти серии имеют довольно большой функциональный набор элементов.

Были разработаны и описаны следующие электрические схемы:

  1. Структурная - которая служит для общего ознакомления с проектируемым узлом, определяет назначение и взаимосвязи центральной части ЭВМ.

  2. Функциональная - определяет основной состав и функциональные части, участвующие в процессе, иллюстрируемой схемы, и связи между этими частями. Представленная схема дала понятие о составе функционального набора элементов.

  3. Принципиальная - указывает все необходимые элементы для построения блоков РОН и ИАЛУ, связи между элементами и элементы, которыми заканчиваются входные и выходные цепи.

В расчетной части курсового проекта был произведен нагрузочный расчет для блоков, который показал, что все ИС ТТЛШ совместимы друг с другом, то есть подтверждена правильность выбора серии на проектируемый узел. Так же были произведены расчеты потребляемой мощности и надежности блоков.

Еще раз отметим, что разработанный процессор полностью удовлетворяет техническому заданию на курсовой проект.

ЛИТЕРАТУРА


  1. Пухальский Г.И., Новосельцева Т.Я. Проектирование дискретных устройств на интегральных микросхемах: Справочник. -М.: Радио и связь, 1990.-304 с.: ил.

  2. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И. Критенко и др. - М.: Радио и связь, 1994. - 240 с.: ил.

  3. Применение интегральных микросхем в электронной вычислительной технике: Справочник/ Р.В. Данилов, С.А. Ельцова, Ю.П. Иванов и др.; Под ред. Б.Н. Файзулаева, Б.В. Тарабрина. - М.: Радио и связь, 1986.- 387с.: ил.

  4. Каган Б.М. Электронные вычислительные машины и системы: Учеб. пособие для вузов. - 3-е изд., перераб. и доп. - М.: Энергоиздат, 1991.- 592 с.: ил.

  5. Преснухин Л.Н., Шахнов В.А. Конструирование электронных вычислительных машин и систем. Учеб. для втузов по спец. "ЭВМ" и "Конструирование и производство ЭВА". -М.: Высш.шк., 1986. 512с.: ил.

  6. Цифровые интегральные микросхемы: Справочник/ М.И.Богданович, И.Н. Грель, В.А.Прохоренко, В.В. Шалимо - Минск "Беларусь", 1991.

  7. Савельев А.Я. Арифметические и логические основы цифровых автоматов: Учебник.- М.: Высш. школа, 1980.-255с., ил.

  8. Иыуду К.А. Надежность, контроль и диагностика вычислительных машин и систем: Учеб. пособие для вузов по спец. "Вычислительные машины, комплексы, системы и сети". - М.: Высш. шк., 1989.- 216с.: ил.


П Р И Л О Ж Е Н И Е

37




y1 y2 y3 y4 y5 y6 y7 y8 y9 y10 y11 y12 y13 y14 y15 y16 y17 y18 y18' y19 y20 y21 y22 y23 y24 y25 y26 y27 y28 y29 y30 y31 y32 y33
m1



1




1 1





















m2












1













1




m3 1
1 1







1




















m4





























1


m5












1













1




m6 1
1 0







1




















m7
1 1

1


0























m8





























1


m9
































1
m10

































m11 1
0






0 1
0



















m12
1 0 1























1




m13






1

























m14






























1

m15
1 0 0























1




m16






1

























m17









0 1





















m18






























1

m19





















0 0 1








m20 1
0




0
























m21
1 0 1





















0
1




m22
























1







m23




























1



m24
1 0 0





















0
1




m25

























0 1





m26 1
1 1




















1







m27




























1



m28

























0 1





m29 1
1 0





























m30
1 1




0 0



1


















m31





















0 0 1








m32

























0 1





m33 1
1 1




















1







m34




























1



m35

























0 1





m36 1
1 0





























m37







0




1


















m38














1 1 1 1














m39


















0 1 1 0 1 1








m40
































1
m41
































1
m42


















1 0 0 0 1 1
1






m43







1





1
1















m44


















0 1 0 0 1 1








m45















1
1














m46


















0 0 1 0 1 1








m47





















1 0 1








m48
































1
m49
































1
m50

























0 1





m51 1
1 1




















1







m52




























1



m53

























0 1





m54 1
1 0





























m55
1 1




0 1




1

















m56





1
