Курсовая работа: Проект программного модуля для нахождения корня уравнения

Содержание

Введение. 2

1. Постановка задачи. 3

1.1 Математическая модель задачи. 3

1.2 Входные данные. 6

1.3 Выходные данные. 6

1.4 Обработка ошибок. 6

2 Проектирование программного модуля. 8

2.1 Структурная диаграмма программного модуля. 8

2.2 Разработка схемы программного модуля и её описание. 9

2.3 Разработка пользовательского интерфейса. 10

3 Реализация программного модуля. 12

3.1 Код программы.. 12

4 Тестирование программного модуля. 18

Заключение. 19

Список использованных источников. 21


Введение

Целью данной курсовой работы является разработка программного модуля для нахождения методом хорд корня уравнения x3 - x - 0.3 = 0 с точностью до 0,001. Для разработки используется табличный процессор Excel и язык программирования Visual Basic for Application.


1. Постановка задачи

1.1 Математическая модель задачи

Рассматриваемый метод так же, как и метод деления отрезка пополам, предназначен для уточнения корня на интервале [a, b], на концах которого левая часть уравнения f(x) = 0 принимает разные знаки. Значение начала интервала а вводится с клавиатуры. Для определения значения конца интервала b, на котором функция меняет знак, при заданном значении начала отрезка а используют следующий итерационный алгоритм:

Задают начальное значение

х = a + h.

Здесь h – это заданный шаг изменения х.

Вычислить значения f(a) и f(x).

Если f(a) и f(x) имеют разные знаки, то принять b = x и прекратить вычисления, иначе принять

x = x + h

и перейти к шагу 2.

Очередное приближение теперь в отличие от метода деления отрезка пополам берем не в середине отрезка, а в точке х1, где пересекает ось абсцисс прямая линия, проведенная через точки f(a) и f(b) (рисунок 1).

В качестве нового интервала для продолжения итерационного процесса выбираем тот из двух [a, x1] или [x1, b], на концах которого функция f(x) принимает значения с разными знаками. Заканчиваем процесс уточнения корня, когда расстояние между очередными приближениями станет меньше заданной точности e


|xn – xn-1| < e

или когда значения функции f(x) попадут в область шума (рисунок 1), т. е.

|f(xn)| < e1.

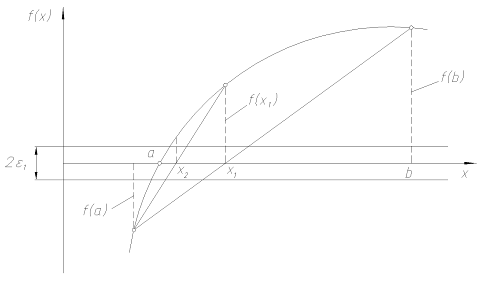

Рисунок 1. Метод хорд.

Уравнение прямой линии, проходящей через точки fa = f(a) и fb = f(b), запишем в общем виде

y(x) = kx + c .

Коэффициенты k и c уравнения этой прямой определим из условий

fa = ka + c ,

fb = kb + c .

Вычитая левые и правые части последних соотношений, получим


,

c = fa – ka .

Точку пересечения прямой y(x) с осью абсцисс получим, приравнивая y(x) нулю

(1)

или

.(2)

При заданной точности e метод состоит из таких шагов:

Вычислить f(a) и f(b) .

Вычислить x1 по формуле (1) или по формуле (2).

Если f(x1) = 0, то принять в качестве решения значение x1, вывести его и прекратить вычисления, иначе перейти к шагу 4.

Если f(x1) и f(a) имеют одинаковые знаки, то заменить a на x1.

Если f(x1) и f(b) имеют одинаковые знаки, то заменить b на x1.

Если |b - a| £e (e - заданная погрешность вычислений) или |f(x1)| < e1 (e1 – заданное значение шума), то принять в качестве решения последнее значение x1, вывести его и прекратить вычисления, в противном случае перейти к шагу 2.


1.2 Входные данные

Входными данными являются:

Начало отрезка;

Конец отрезка;

Требования к входным данным:

Предусмотреть проверку на допустимость исходных данных и повторение ввода при ошибочных данных;

Ввод исходных данных осуществлять в поля ввода формы.

1.3 Выходные данные

Выходными данными являются:

Таблица вычислений;

График функции.

Требования к выходным данным:

Все выходные данные выводятся на форму;

Ко всем выходным данным должен быть запрещен доступ со стороны пользователя.

1.4 Обработка ошибок

В данной программе реализован следующий способ контроля ввода:

Сначала проверяется, является ли набираемый символ либо цифрой, либо запятой;

Если не является, то набор символа игнорируется;

Если набираемый символ является цифрой, то он вводится в поле ввода;

Если набираемый символ является запятой, то проверяется, является ли

она первой вводимой запятой. Если ранее запятые не вводились, то она вводится в поле ввода. В противном случае ввод запятой игнорируется.

Данный способ контроля ввода реализован с помощью функции KeyPress.

Однако пользователь может не ввести в поле ввода данные. В этом случае выдается следующее сообщение:

Рисунок 2. Сообщение об ошибке.

Если пользователь ввел начало отрезка больше, чем конец отрезка, то в этом случае выдается следующее сообщение:

Рисунок 3. Сообщение об ошибке.


2 Проектирование программного модуля

2.1 Структурная диаграмма программного модуля

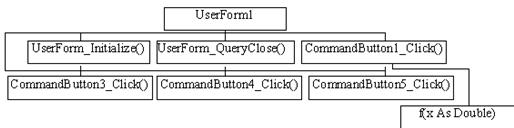

Рисунок 4. Структурная диаграмма программного модуля.

UserForm1 – пользовательская форма.

UserForm_Initialize() – процедура начальной инициализации пользовательской формы.

CommandButton1_Click() – процедура, срабатывающая при нажатии кнопки «Найти корни», которая производит вычисления и записывает результат.

CommandButton3_Click() – процедура, срабатывающая при нажатии кнопки «О программе», которая выводит информацию о задаче и о разработчике.

CommandButton4_Click() – процедура, срабатывающая при нажатии кнопки «Очистить», которая удаляет построенный график.

CommandButton5_Click() – процедура, срабатывающая при нажатии кнопки «Построить», которая считывает данные и строит график.

f() – функция, которая вычисляет значение функции в зависимости от аргумента.


2.2 Разработка схемы программного модуля и её описание

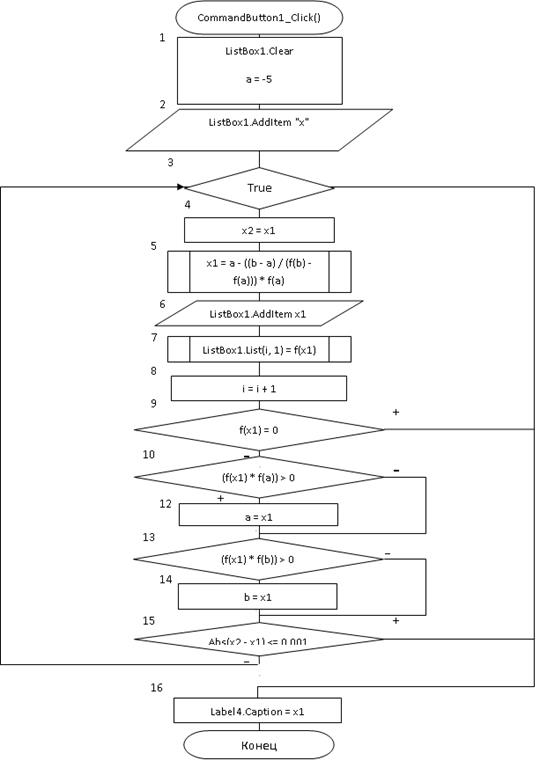

Рисунок 5. Схема процедуры обработки кнопки «Найти корни».

Обозначения переменных:

x1 – число из [a,b], для которого вычисляется значение функции;

a, b – начало и конец отрезка;

i – счетчик итераций.

2.3 Разработка пользовательского интерфейса

При запуске программы появляется следующее окно:

Рисунок 6. Окно программы.

В окне программы расположены 2 закладки Page1 - «Вычисления» и Page2 - «Построение графика».

На закладке «Вычисления» расположены исходные данные в элементе управления Label, результат (элемент управления Label) и сами вычисления на элементе управления ListBox.

После нажатия на кнопку «Найти корни» производится расчет и выводится результат.

После нажатия на кнопку «О программе» появляется сообщение с данными о задаче, которую решает данная программа, и о разработчике.

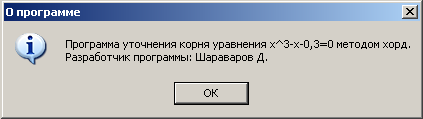

Рисунок 7. Сообщение «О программе».

На закладке «Построение графика» ячейки для ввода отрезка (элемент управления TextBox), на котором будет построен график (для уточнения корня уравнения), и сам график. График выводится на элемент управления Image.


3 Реализация программного модуля

3.1 Код программы

Dim a As Double 'начало отрезка

Dim b As Double 'конец отрезка

Dim x1 As Double 'значение аргумента

Dim x2 As Double 'значение аргумента

Dim i As Integer 'счетчик

Dim number As String 'строка для проверки вводимого числа

Dim sign As String 'строка для проверки знака вводимого числа

Dim k As Integer

Dim j As Double

Dim ry As Range 'область данных по y для построения графика

Dim rx As Range 'область данных по x для построения графика

Private Sub UserForm_Initialize()

Application.Visible = False 'делаем Excel невидимым

number = "0123456789,-"

sign = "-"

Image1.Visible = False

CommandButton4.Enabled = False

End Sub

Private Sub CommandButton1_Click()

ListBox1.Clear

a = -5 'присвоение значения

b = 5 'присвоение значения

i = 1 'присвоение значения

ListBox1.AddItem "x" 'заполнение ListBox1

ListBox1.List(0, 1) = "y(x)" 'заполнение ListBox1

Do While (True)

x2 = x1

x1 = a - ((b - a) / (f(b) - f(a))) * f(a)

ListBox1.AddItem x1 'заполнение ListBox1

ListBox1.List(i, 1) = f(x1) 'заполнение ListBox1

i = i + 1

If (f(x1) = 0) Then 'проверка условия

Exit Do 'выход из цикла

End If

If ((f(x1) * f(a)) > 0) Then 'проверка условия

a = x1 'изменение начала отрезка

End If

If ((f(x1) * f(b)) > 0) Then 'проверка условия

b = x1 'изменение конца отрезка

End If

If (Abs(x2 - x1) <= 0.001) Then 'проверка условия

Exit Do 'выход из цикла

End If

Loop

Label4.Caption = x1

End Sub

Private Sub CommandButton3_Click()

MsgBox "Программа уточнения корня уравнения x^3-x-0,3=0 методом хорд." & vbCr & "Разработчик программы: Шараваров Д.", vbInformation, "О программе"

End Sub

Private Sub CommandButton4_Click()

TextBox1.Value = ""

TextBox2.Value = ""

Image1.Visible = False

CommandButton5.Enabled = True

CommandButton4.Enabled = False

End Sub

Private Sub CommandButton5_Click()

'проверяем введены ли все данные

If (TextBox1.Value = "" Or TextBox2.Value = "") Then

MsgBox ("Введите начало и конец отрезка!")

Exit Sub

End If

'проверяем правильно ли введены данные(a<b)

If (CDbl(TextBox1.Value) >= CDbl(TextBox2.Value)) Then

MsgBox ("Проверьте введенные данные!")

Exit Sub

End If

k = 1

For j = CDbl(TextBox1.Value) To CDbl(TextBox2.Value) Step 0.01

Cells(k, 1) = j

Cells(k, 2) = f(j)

k = k + 1

Next j

Set ry = Sheets(ActiveSheet.Name).Range(Cells(1, 2), Cells(k, 2))

Set rx = Sheets(ActiveSheet.Name).Range(Cells(1, 1), Cells(k, 1))

Charts.Add

ActiveChart.ChartType = xlLine

ActiveChart.SetSourceData Source:=ry, PlotBy:=xlColumns

ActiveChart.SeriesCollection(1).XValues = "=" & rx.Address(ReferenceStyle:=xlR1C1, external:=True)

ActiveChart.Location Where:=xlLocationAsObject, Name:="Лист1"

With ActiveChart

.HasTitle = False

.Axes(xlCategory, xlPrimary).HasTitle = False

.Axes(xlValue, xlPrimary).HasTitle = False

End With

With ActiveChart.Axes(xlCategory)

.HasMajorGridlines = False

.HasMinorGridlines = False

End With

With ActiveChart.Axes(xlValue)

.HasMajorGridlines = False

.HasMinorGridlines = False

End With

ActiveChart.HasLegend = False

ActiveChart.HasDataTable = False

ActiveChart.Export Filename:=CurDir + "\Grafic_func.gif", FilterName:="GIF"

ActiveSheet.ChartObjects.Delete

Worksheets(1).UsedRange.Clear

Image1.Picture = LoadPicture(CurDir + "\Grafic_func.gif") 'загружаем в Image1 файл с графиком

Image1.Visible = True

CommandButton5.Enabled = False

CommandButton4.Enabled = True

End Sub

Public Function f(x As Double) As Double 'нахождение значения функции

f = x ^ 3 - x - 0.3

End Function

Private Sub TextBox1_KeyPress(ByVal KeyAscii As MSForms.ReturnInteger) 'Проверка ввода

If KeyAscii > 26 Then

If InStr(number, Chr(KeyAscii)) = 0 Or (InStr(TextBox1.Text, ",") > 0 And Chr(KeyAscii) = ",") Or (TextBox1.SelStart > 0 And InStr(sign, Chr(KeyAscii)) > 0) Then

KeyAscii = 0

End If

End If

End Sub

Private Sub TextBox2_KeyPress(ByVal KeyAscii As MSForms.ReturnInteger) 'Проверка ввода

If KeyAscii > 26 Then

If InStr(number, Chr(KeyAscii)) = 0 Or (InStr(TextBox2.Text, ",") > 0 And Chr(KeyAscii) = ",") Or (TextBox2.SelStart > 0 And InStr(sign, Chr(KeyAscii)) > 0) Then

KeyAscii = 0

End If

End If

End Sub

Private Sub UserForm_QueryClose(Cancel As Integer, CloseMode As Integer) 'Закрытие формы

Select Case MsgBox("Закрыть окно?", vbYesNo + vbQuestion, "Завершение работы")

Case vbYes

Cancel = 0

Application.Quit

Case vbNo

Cancel = -1

End Select

End Sub


4 Тестирование программного модуля

Найдем корень уравнения. Нажмем на кнопку «Найти корни». После этого появится результат и промежуточные вычисления.

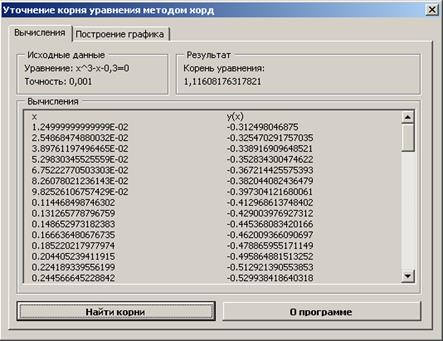

Рисунок 8. Закладка «Вычисления».

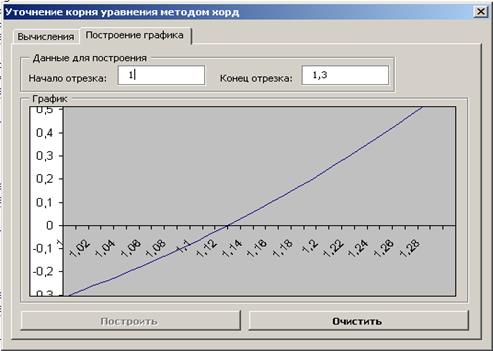

Рисунок 9. График функции.


Для проверки корня, построим график функции на отрезке [1,1.3] (рис. 9)


Заключение

Целью данной курсовой работы является разработка программного модуля для нахождения методом хорд корня уравнения x3 - x - 0.3 = 0 с точностью до 0,001.

Тестирование показало, что результаты, полученные разработанным программным модулем, соответствуют теоретическим расчётам (это подтверждает и график). В программе присутствует обработка ошибок. При вводе ошибочные данные игнорируются, а при отсутствии введенных данных выдаётся сообщение об ошибке. Курсовая выполнена в полном объеме и в соответствии с заданием.
