Презентация: Устройства отображения информации монитор видеокарта

Устройства отображения информации

Монитор, видеокарта

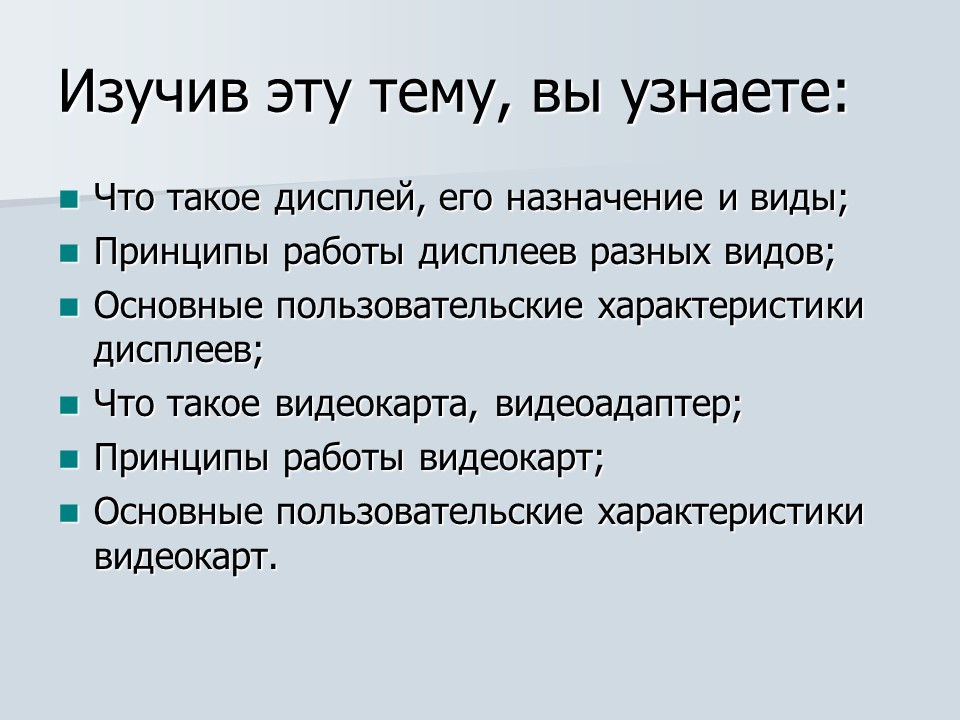

Изучив эту тему, вы узнаете:

- Что такое дисплей, его назначение и виды;

- Принципы работы дисплеев разных видов;

- Основные пользовательские характеристики дисплеев;

- Что такое видеокарта, видеоадаптер;

- Принципы работы видеокарт;

- Основные пользовательские характеристики видеокарт.

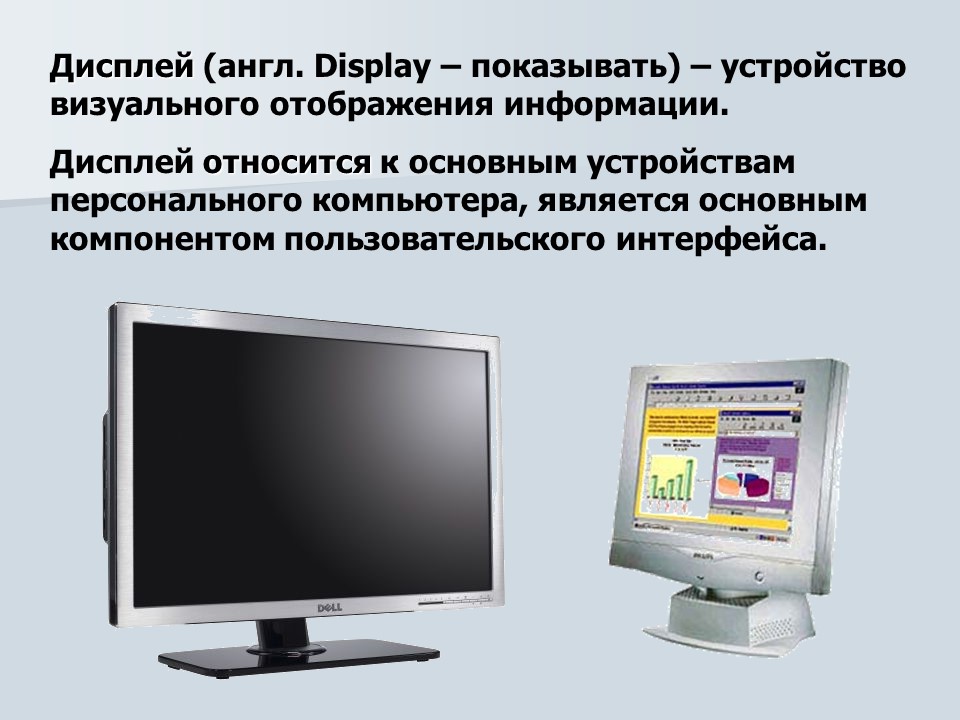

- Монитор – специализированный дисплей, контролирующий процесс отображения информации;

- Терминал – связанные вместе клавиатура и монитор, используются в системах коллективного пользования. Работа в режиме удаленного доступа.

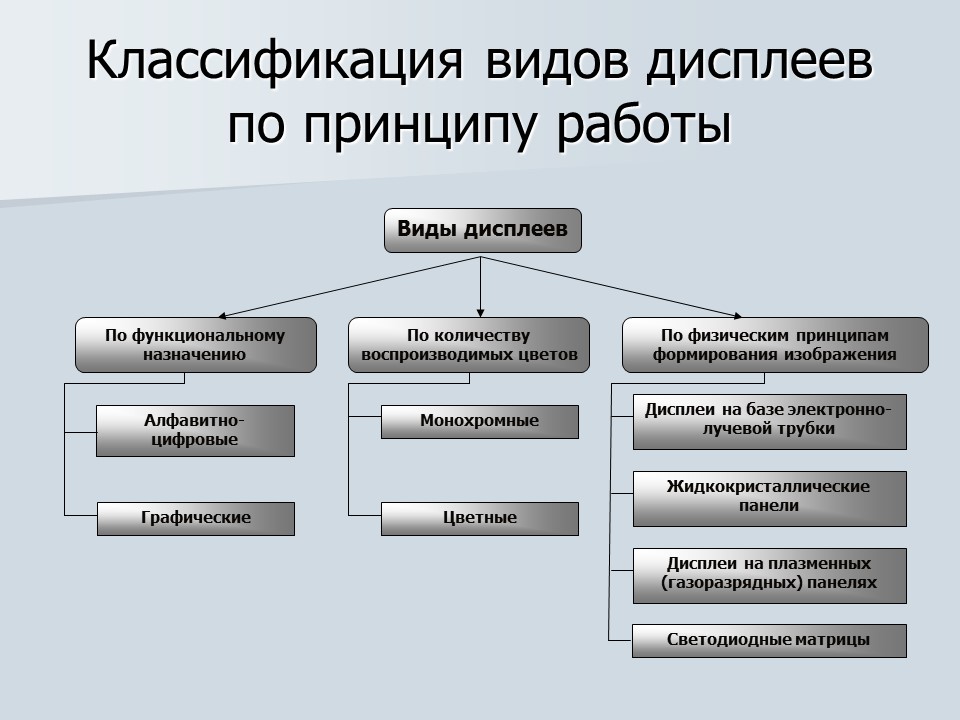

Классификация видов дисплеев по принципу работы

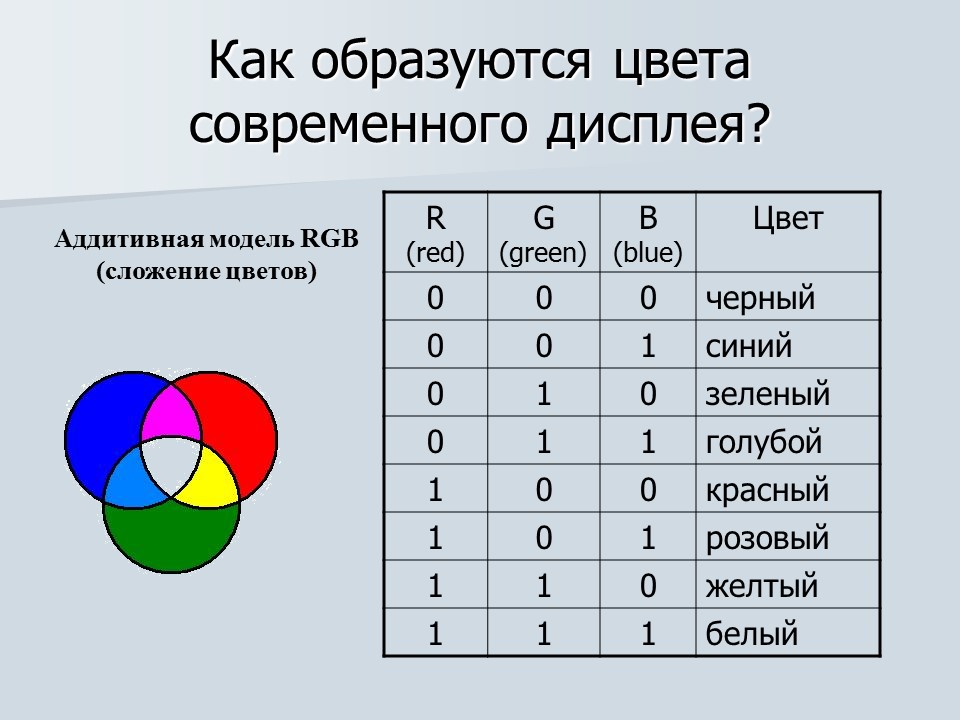

Как образуются цвета современного дисплея?

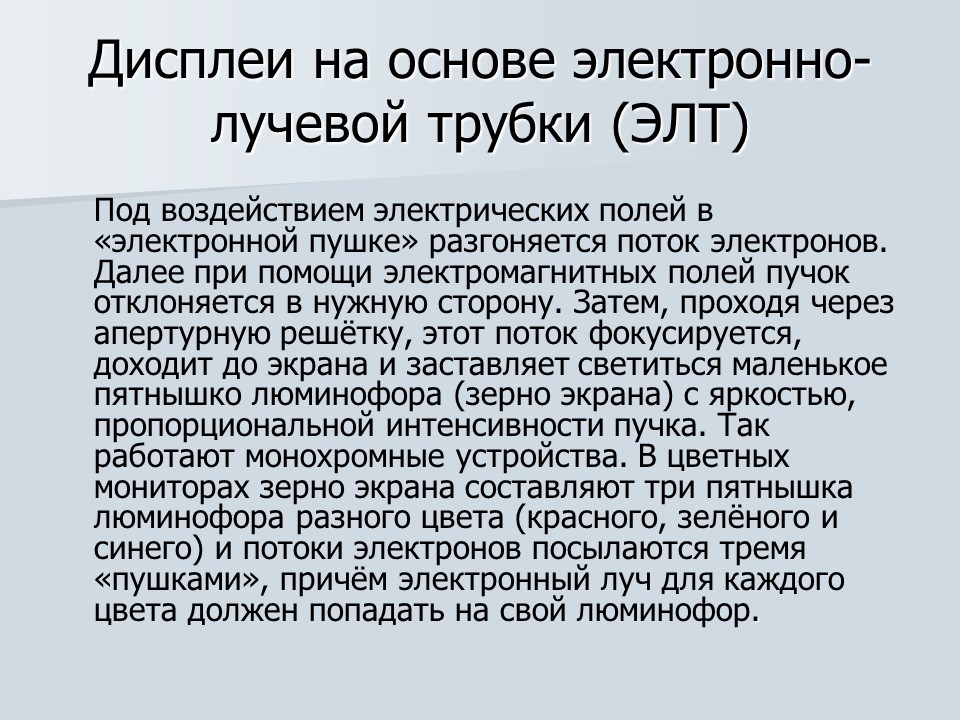

Дисплеи на основе электронно-лучевой трубки (ЭЛТ)

Под воздействием электрических полей в «электронной пушке» разгоняется поток электронов. Далее при помощи электромагнитных полей пучок отклоняется в нужную сторону. Затем, проходя через апертурную решётку, этот поток фокусируется, доходит до экрана и заставляет светиться маленькое пятнышко люминофора (зерно экрана) с яркостью, пропорциональной интенсивности пучка. Так работают монохромные устройства. В цветных мониторах зерно экрана составляют три пятнышка люминофора разного цвета (красного, зелёного и синего) и потоки электронов посылаются тремя «пушками», причём электронный луч для каждого цвета должен попадать на свой люминофор.

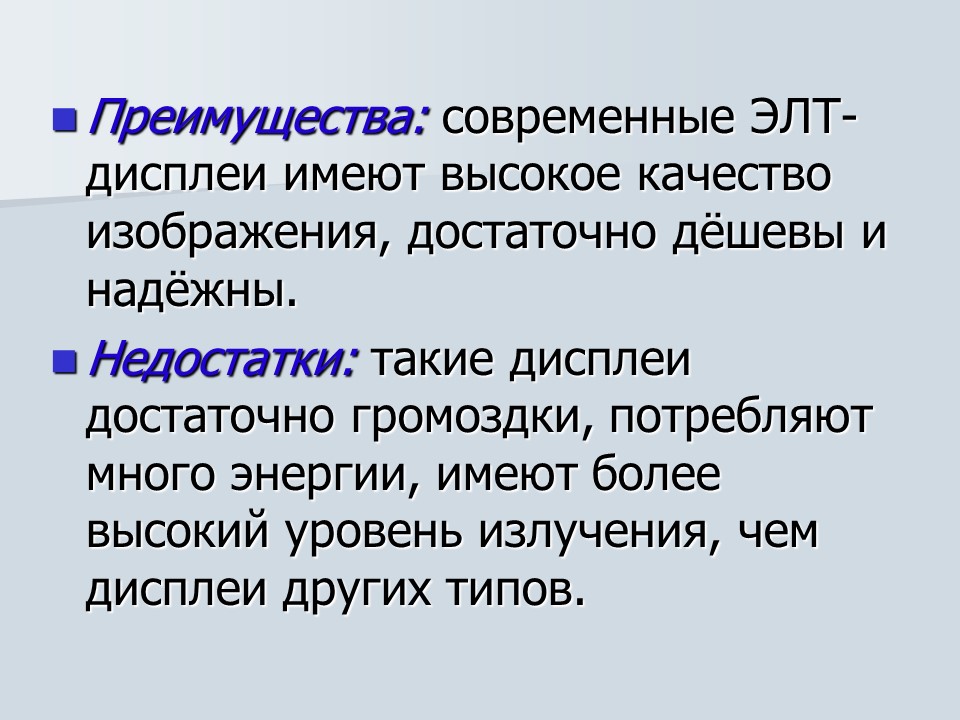

- Преимущества: современные ЭЛТ-дисплеи имеют высокое качество изображения, достаточно дёшевы и надёжны.

- Недостатки: такие дисплеи достаточно громоздки, потребляют много энергии, имеют более высокий уровень излучения, чем дисплеи других типов.

Жидкокристаллические дисплеи (Liquid-Crystal Display), или LCD-дисплеи

Их действие основано на эффекте потери жидкими кристаллами своей прозрачности при пропускании через них электрического тока.

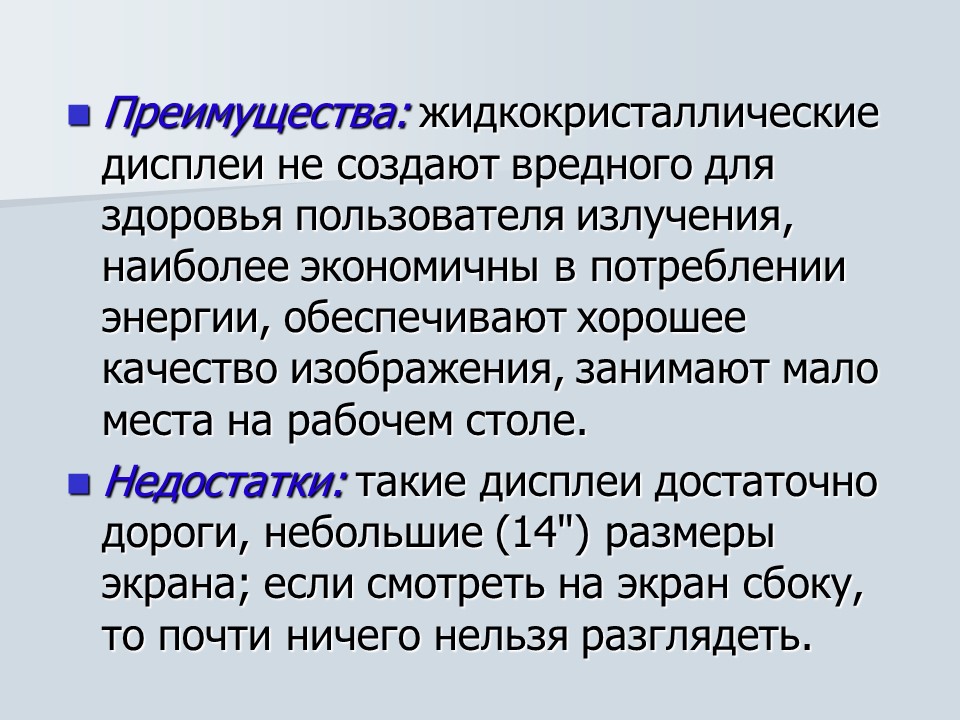

- Преимущества: жидкокристаллические дисплеи не создают вредного для здоровья пользователя излучения, наиболее экономичны в потреблении энергии, обеспечивают хорошее качество изображения, занимают мало места на рабочем столе.

- Недостатки: такие дисплеи достаточно дороги, небольшие (14") размеры экрана; если смотреть на экран сбоку, то почти ничего нельзя разглядеть.

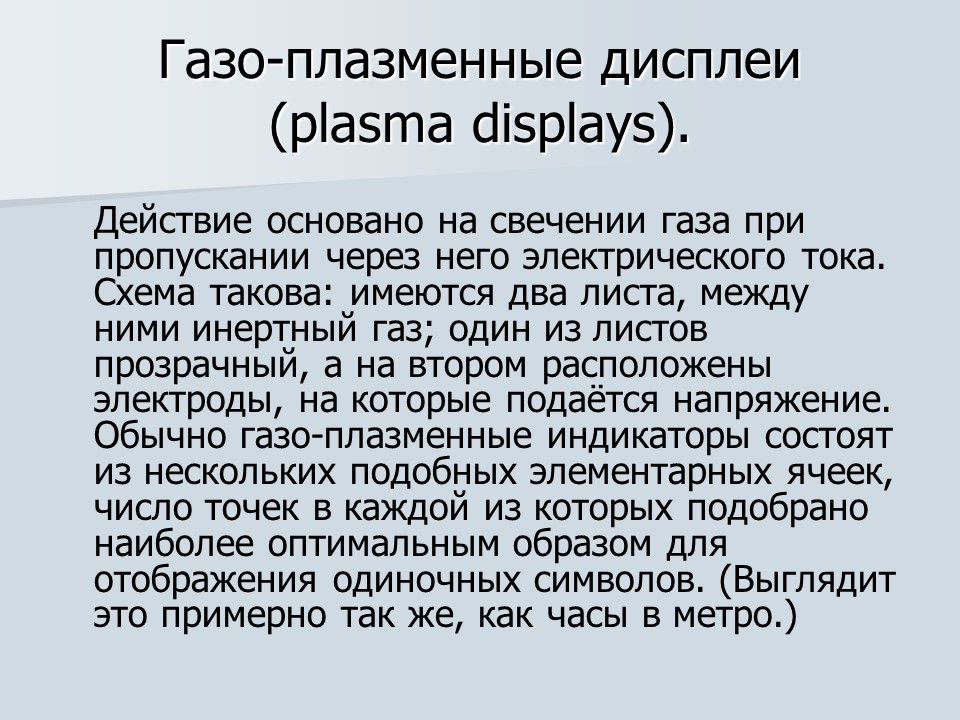

Газо-плазменные дисплеи (plasma displays).

Действие основано на свечении газа при пропускании через него электрического тока. Схема такова: имеются два листа, между ними инертный газ; один из листов прозрачный, а на втором расположены электроды, на которые подаётся напряжение. Обычно газо-плазменные индикаторы состоят из нескольких подобных элементарных ячеек, число точек в каждой из которых подобрано наиболее оптимальным образом для отображения одиночных символов. (Выглядит это примерно так же, как часы в метро.)

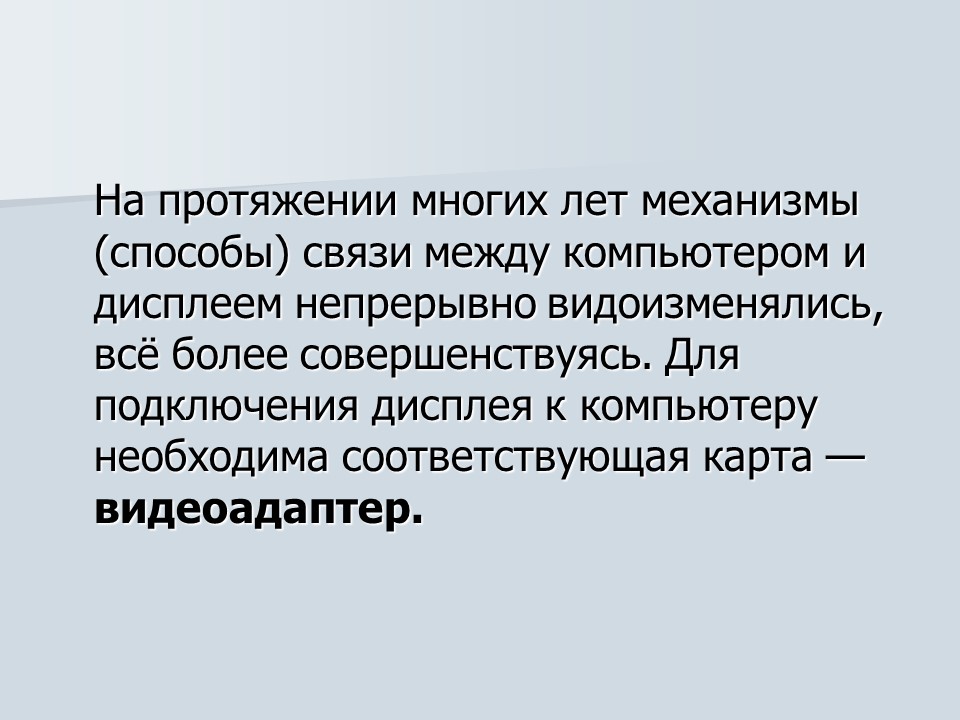

На протяжении многих лет механизмы (способы) связи между компьютером и дисплеем непрерывно видоизменялись, всё более совершенствуясь. Для подключения дисплея к компьютеру необходима соответствующая карта — видеоадаптер.

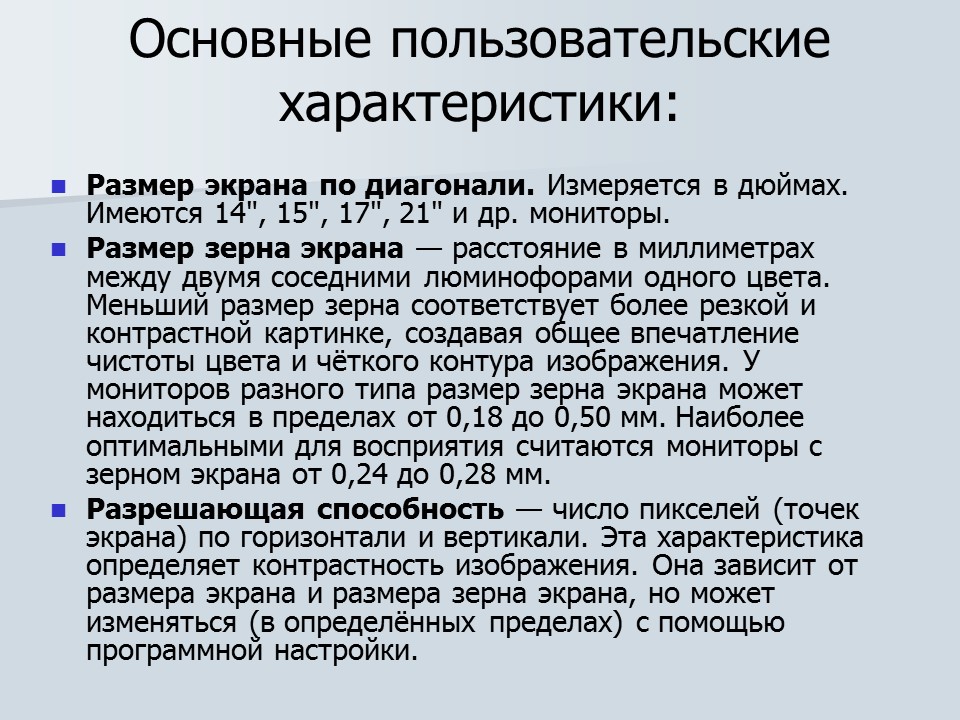

Основные пользовательские характеристики:

- Размер экрана по диагонали. Измеряется в дюймах. Имеются 14", 15", 17", 21" и др. мониторы.

- Размер зерна экрана — расстояние в миллиметрах между двумя соседними люминофорами одного цвета. Меньший размер зерна соответствует более резкой и контрастной картинке, создавая общее впечатление чистоты цвета и чёткого контура изображения. У мониторов разного типа размер зерна экрана может находиться в пределах от 0,18 до 0,50 мм. Наиболее оптимальными для восприятия считаются мониторы с зерном экрана от 0,24 до 0,28 мм.

- Разрешающая способность — число пикселей (точек экрана) по горизонтали и вертикали. Эта характеристика определяет контрастность изображения. Она зависит от размера экрана и размера зерна экрана, но может изменяться (в определённых пределах) с помощью программной настройки.

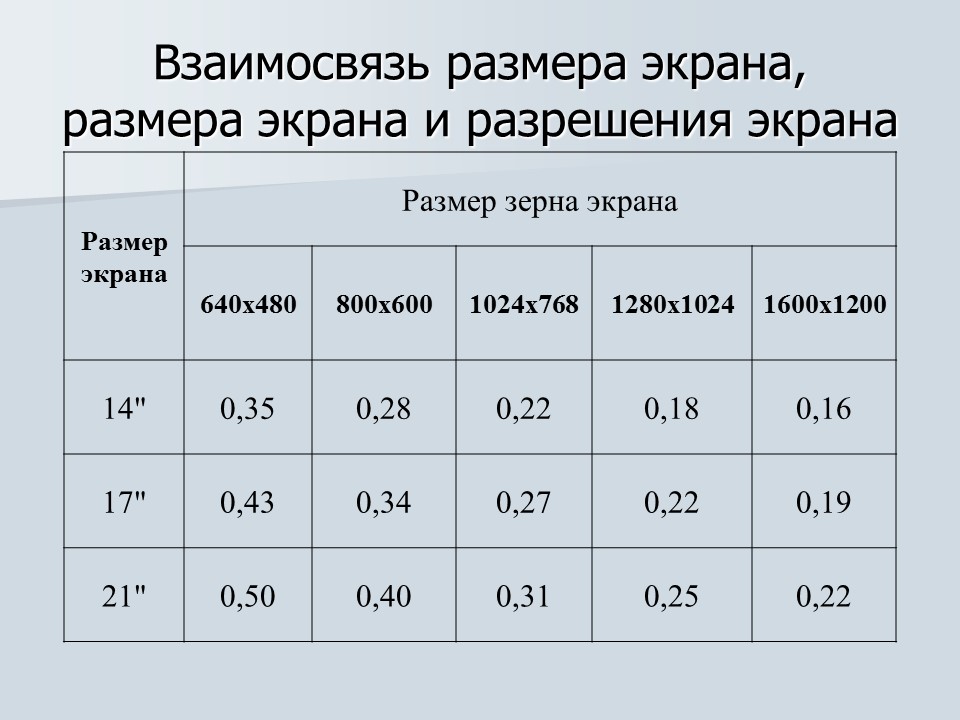

Взаимосвязь размера экрана, размера экрана и разрешения экрана

Основные пользовательские характеристики:

- Число передаваемых цветов. Начиная со стандарта VGA, любой монитор способен отображать столько цветов, сколько обеспечивает видеокарта, вернее, объём памяти видеокарты.

- Частота кадровой развёртки (скорость регенерации экрана, частота синхронизации) — это число изображений на экране монитора, перерисовываемых лучом электронной трубки за единицу времени. Данный параметр показывает, с какой скоростью обновляется изображение на экране. Измеряется в герцах.

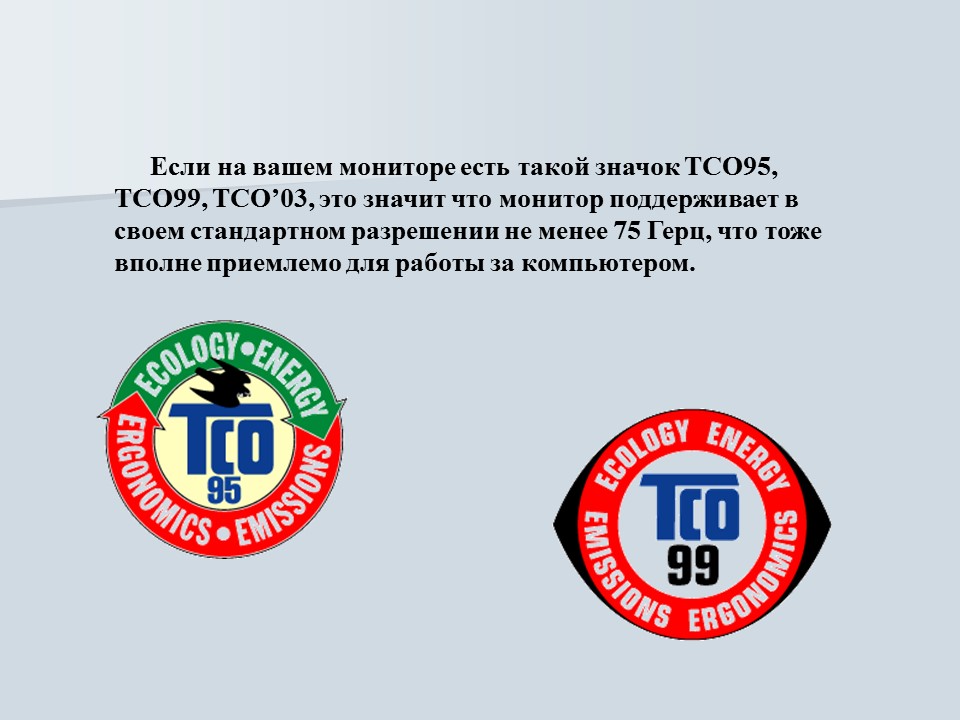

- Соответствие стандартам безопасности. Поскольку при работе за компьютером наибольшее внимание уделяется пользователем именно изображению на экране дисплея, а ЭЛТ-монитор, как любой телевизор, излучает электромагнитные волны во всех диапазонах — от частоты развёртки кадров (50-100 Гц) до рентгеновского, то здоровья это не добавляет. И если от телевизора можно отодвинуться, то при работе с компьютером возникают проблемы. Поэтому были разработаны мониторы с внутренним экранированием и пониженным уровнем излучения (LR — Low Radiation). Позже были приняты стандарты на допустимый уровень излучения монитора — MPR II и ТСО'92. Глазу вредят и блики — отражение от экрана постороннего света. Специальное антибликовое покрытие хороших мониторов поглощает отражённый свет. Снизить излучение и отражение можно, навесив на монитор специальный экран.

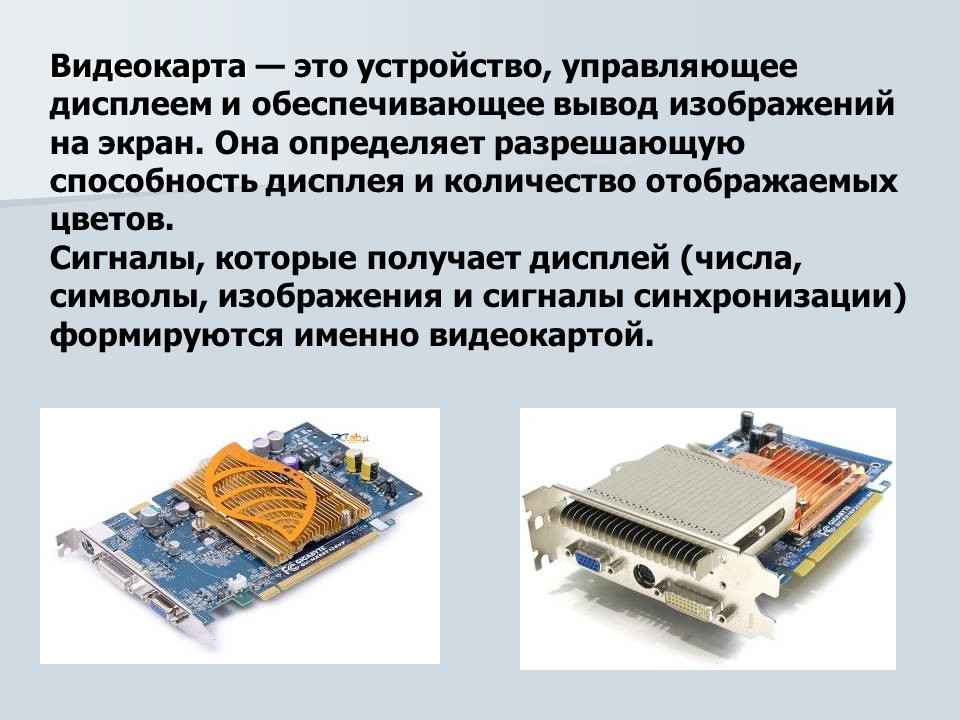

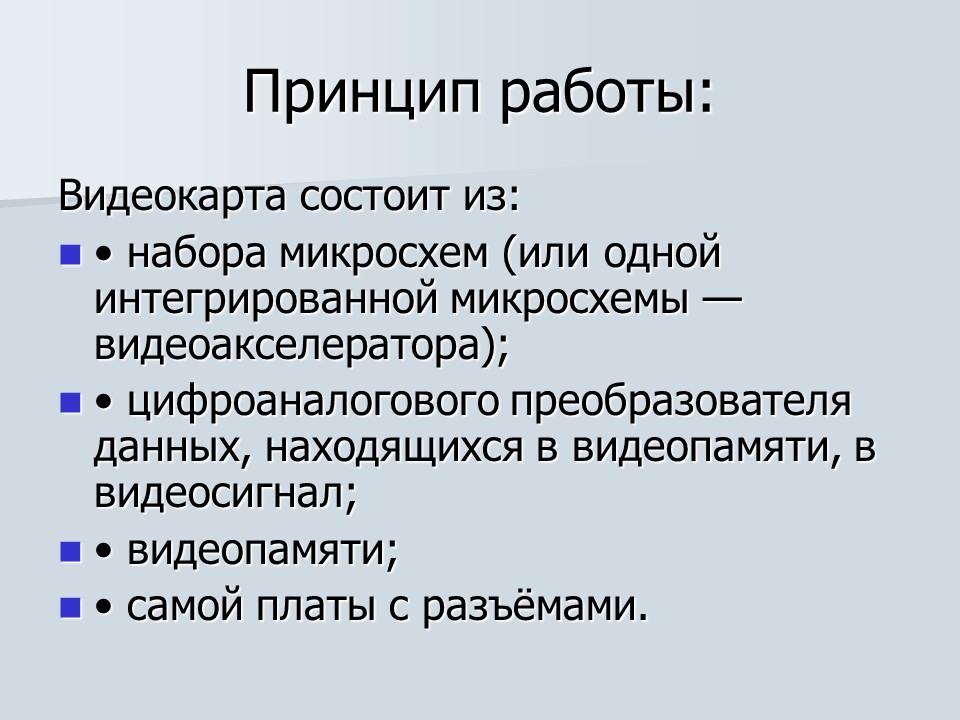

Принцип работы:

Видеокарта состоит из:

- • набора микросхем (или одной интегрированной микросхемы — видеоакселератора);

- • цифроаналогового преобразователя данных, находящихся в видеопамяти, в видеосигнал;

- • видеопамяти;

- • самой платы с разъёмами.

Основные пользовательские характеристики:

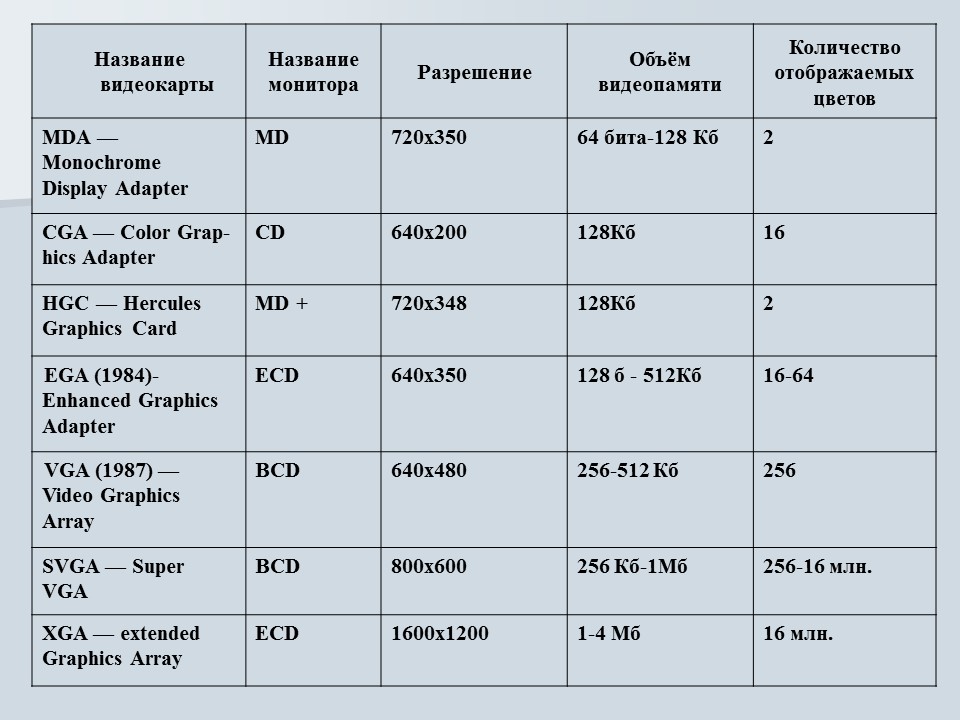

- В настоящее время насчитывается более 30 модификаций видеокарт, различающихся конструкцией, параметрами и стандартами. Классификация видеокарт по принятым стандартам приведена в таблице.
