Содержание

Введение

Задание к курсовой работе

1. Анализ предметной области

2. Построение концептуальной модели

3. Построение предварительных отношений и их анализ

4. Построение реляционной модели

5. Обработка запросов

6. Создание отчетов

7. Создание форм

Заключение

Список литературы

Приложение


Введение

Рост информационных потребностей пользователей, требований эффективного доступа к информации, появление новых видов массовой памяти, новых средств и возможностей в области коммуникаций – все эти факторы оказали влияние на появление баз данных. База данных является составной частью информационной системы.

В данной курсовой работе разработана база данных для внедрения в процесс работы научных конференций. Данная БД позволит быстро получать и модифицировать необходимую информацию, минимизировать избыточность информации. БД упростит реализацию комплексных запросов, повысит эффективность использования информационной технологии. Минимизация избыточности и возможность быстрой модификации позволит поддерживать данные на одинаковом уровне актуальности. БД может быть сосредоточена на одном компьютере или распределена между несколькими. Для того чтобы данные одного исполнителя были доступны другим и наоборот, эти компьютеры должны быть соединены в единую вычислительную систему с помощью вычислительных сетей.


Задание к курсовой работе

В различных городах планируется проведение научных конференций по различным тематикам.

Ученые, живущие в разных городах, участвуют в этих конференциях.

Каждый ученый проводит исследования по определенной научной тематике и может участвовать в работе нескольких конференций, но не одновременно, если конференции происходят в разных городах.

Каждая конференция имеет строго определенную научную тематику.

Система должна обеспечивать:

· включение новой конференции в БД;

· исключение (отмена) конференции;

· подключение новой научной тематики;

· исключение научной тематики;

· включение в БД ученого;

· исключение ученого из БД;

· прием от ученого заявки на участие в конференции;

· отказ ученого от участия в конференции;

· включение / исключение в/из БД города.


1. Анализ предметной области

При анализе предметной области «Научные конференции» выделяются следующие объекты: ученые, статус (принадлежащий конкретному ученому), заявки (на участие в конференции или, наоборот, на отказ), тематика (по которой ученые проводят исследования), город (в котором проходит конференция), конференция.

В различных городах планируется проведение научных конференций по различным тематикам, но каждая конференция имеет строго определенную научную тематику. Ученые, живущие в разных городах, участвуют в этих конференциях.

Каждый ученый имеет свой статус, который зависит от количества сообщений:

· Junior (присваивает при количестве сообщений равных от 0 до 50, но этот промежуток может быть уменьшен, в зависимости от глубины и точности рассмотрения данной тематической темы);

· Member (присваивает при количестве сообщений равных от 50 до 500);

· Moderator(присваивает при количестве сообщений равных от 500 и более).

Каждый ученый проводит исследования по определенной научной тематике.

При анализе предметной области «Научные конференции» выделяются объекты и атрибуты

1. Ученые:

· код ученого,

· фамилия,

· имя,

· отчество,

· название города,

· e-mail,

· код статуса ученого,

· шифр тематики.

2. Статус:

· код статуса ученого,

· статус ученого,

· количество сообщений.

3. Заявка:

· номер заявки,

· код ученого,

· участие в конференции.

4. Город:

· код города,

· название города,

· страна.

5. Тематика:

· шифр тематики,

· тематические темы,

· количество сообщений в теме.

6. Конференция:

· номер конференции,

· шифр тематики,

· название города,

· название конференции,

· дата проведения

· номер заявки.


2. Построение концептуальной модели

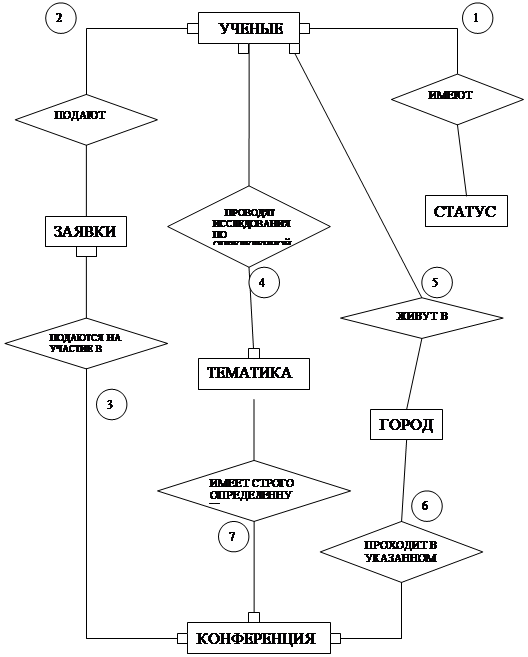

Анализ концептуальной модели (Рисунок 2.1) проводится для того, чтобы определить степень связи и характер принадлежности. Концептуальная модель предназначена для отображения информационного содержания базы данных в наиболее общем виде без ориентации на ее реализацию средствами конкретной СУБД.

Рисунок 2.1


Определение связей в составленной ЕR-диаграмме:

1. Каждый ученый имеет только один определенный статус; и один и тот же статус имеют многие ученые, следовательно, связь будет 1:N. Так как ученый обязательно имеет какой–либо статус, то характер принадлежности обязательный. Но статус присваивается не обязательно только ученому, значит характер принадлежности необязательный.

2. Ученый может подать несколько заявок на участие в конференциях или, если они были уже поданы, то на отказ; и заявку подают многие ученые, следовательно, связь будет N:M. Так как участие в конференции ученого обязательно зависит от заявки, то характер принадлежности обязательный. Но заявки необязательно подаются исключительно учеными, поэтому характер принадлежности необязательный.

3. Заявка может быть подана на участие (или отказ) в одной конференции; и на участие в одной конференции подается, как правило, много заявок, следовательно, связь будет 1:N. Заявка обязательно подается на определенную конференцию, а конференция зависит от заявок, так как из-за их отсутствия конференция может не состояться, значит, характер принадлежности в обе стороны будет обязательным.

4. Несколько ученых могут проводить научные исследования по одной определенной тематике, следовательно, связь будет 1:N. Характер принадлежности в обе стороны будет обязательным, так как ученые обязательно должны изучать определенную тематику, а данная тематика обязательно будет зависеть от исследований ученых.

5. Несколько ученых могут жить в одном городе, следовательно, связь будет 1:N. Ученый обязательно будет жить в каком–либо городе, следовательно, характер принадлежности обязательный, а в данном городе не обязательно будет жить ученый, следовательно, характер принадлежности необязательный.

6. В одном городе может проходить несколько конференций, следовательно, связь будет 1:N. Конференция обязательно будет проходить в определенном городе – характер принадлежности будет обязательным; в городе конференция может не проходить или быть отменена, поэтому характер принадлежности необязательный.

7. На определенную тематику может проводиться много конференций, и конференция имеет строго определенную научную тематику, следовательно, связь будет 1:N. Конференция обязательно имеет тематику – характер принадлежности обязательный, а по данной тематике необязательно будет проводиться конференция – характер необязательный.

3. Построение предварительных отношений и их анализ

Предварительные отношения строятся с использованием 6 правил:

1. если степень связи 1:1 и характер принадлежности обеих сущностей является обязательным, то для описания связи строится только одно отношение, ключом которого может быть ключ любой из сущностей.

2. если степень связи 1:1, характер принадлежности одной сущности обязательный, а другой – нет, то строятся два отношения по одному для каждой сущности с первичным ключом; кроме того, ключ сущности, характер принадлежности которой необязательный добавляется как атрибут в отношение для сущности с обязательным характером принадлежности.

3. если степень связи 1:1 и характер принадлежности обеих сущностей является необязательным, то строятся три отношения по одному для каждой сущности с соответствующим первичным ключом, и одно отношение для связи с ключом, составленным из ключей 2-ух сущностей.

4. если степень связи 1:N и характер принадлежности N-связной сущности обязательный, то строятся два отношения по 1 для каждой сущности с соответствующими первичными ключами, кроме того, ключ односвязной сущности добавляется как атрибут в отношение для n-связной сущности.

5. если степень связи 1:N и характер принадлежности n-связной сущности необязательный, то строятся три отношения: по одному для каждой сущности с соответствующими ключами и одно отношение для связи с ключом, составленным из ключей двух сущностей.

6. если степень связи N:M, то независимо от характера принадлежности, строятся три отношения: для каждой сущности с первичным ключом, и одно отношение для связи с ключами других сущностей.

1. По правилу №4:

1) Ученые (код ученого, код статуса ученого)

2) Статус (код статуса ученого)

2. По правилу №6:

3) Ученые (код ученого);

4) Заявки (номер заявки);

5) Подача (код ученого, номер заявки);

3. По правилу №4:

6) Заявки (номер заявки, номер конференции);

7) Конференция (номер конференции);

4. По правилу №4:

8) Ученые (код ученого, шифр тематики);

9) Тематика (шифр тематики);

5. По правилу №4:

10) Ученые (код ученого, код города);

11) Город (код города);

6. По правилу №4:

12) Конференция (номер конференции, код города);

13) Город (код города);

7. По правилу №4:

14) Конференция (номер конференции, шифр тематики);

15) Тематика (шифр тематики);

Исключаем отношение №13, т. к. оно дублирует отношение №11.

Исключаем отношение №15, т. к. оно дублирует отношение №9.

Исключаем отношение №1, т. к. оно «поглощается» отношением №16

Исключаем отношение №3, т. к. оно «поглощается» отношением №6

Исключаем отношение №4, т. к. оно «поглощается» отношением №1

Исключаем отношение №1, т. к. оно «поглощается» отношением №16

Исключаем отношение №7, т. к. оно «поглощается» отношением №12

Исключаем отношение №8, т. к. оно «поглощается» отношением №16

Исключаем отношение №10, т. к. оно «поглощается» отношением №16

Исключаем отношение №12, т. к. оно «поглощается» отношением №17

Исключаем отношение №14, т. к. оно «поглощается» отношением №17

В ходе анализа предварительных отношений возникают еще два отношения:

16) Ученые (код ученого, код статуса ученого, шифр тематики, код города)

17) Конференция (номер конференции, код города, шифр тематики)

В результате получаем отношения, которые имеют ряд различных ключей.

Статус (код статуса ученого)

Подача (номер заявки, код ученого)

Заявки (номер заявки, номер конференции)

Тематика (шифр тематики)

Город (код города)

Ученые (код ученого, код статуса ученого, шифр тематики, код города)

Конференция (номер конференции, код города, шифр тематики)

Данные предварительные отношения служат основой для получения полных отношений. Для этого к ключевым атрибутам добавляются описательные атрибуты:

«Ученые» (код ученого, код статуса ученого, шифр тематики, код города, фамилия, имя, отчество, e-mail, название города);

«Статус» (код статуса ученого, статус ученого, количество сообщений);

«Заявка» (номер заявки, номер конференции, код ученого, участие в конференции);

«Город» (код города, название города, страна);

«Тематика» (шифр тематики, тематические темы, количество сообщений в теме);

«Конференция» (номер конференции, шифр тематики, код города, название конференции, дата проведения, номер заявки, название города);

«Подача» (номер заявки, код ученого).

4. Построение реляционной модели

Структура каждой таблицы реляционной модели определяется составом отношений, ключевыми и описательными атрибутами, которые были получены ранее.

«Ученые»

Название атрибута Имя атрибута Тип данных Длина Точность
Код ученого Kodych Числовое целое 2 0
Фамилия Familia Текстовый 50 -
Имя Imia Текстовый 50 -
Отчество Otchestvo Текстовый 50 -
Название города Nazvgor Текстовый 50 -
e-mail e-mail Текстовый 50 -
Код статуса ученого Kodstatych Числовое целое 2 0
Шифр тематики Schifrtem Числовое целое 50 0
Код города Kodgor Числовое целое 4 0

«Статус»

Название атрибута Имя атрибута Тип данных Длина Точность
Код статуса ученого Kodstatych Числовое целое 2 0
Статус ученого Statych Текстовый 50 -
Количество сообщений Kolsoobsh Числовое целое 3 0

«Заявка»

Название атрибута Имя атрибута Тип данных Длина Точность
Код ученого Kodych Числовое целое 2 0
Номер заявки Nomz Числовое целое 2 0
Участие в конференции Ychvkonf Логический - -
Номер конференции Nomkonf Числовое целое 2 0

«Город»

Название атрибута Имя атрибута Тип данных Длина Точность
Код города Kodgor Числовое целое 4 0
Название города Nazvgor Текстовый 50 -
Страна Strana Текстовый 50 -

«Тематика»

Название атрибута Имя атрибута Тип данных Длина Точность
Кол-во сообщений в теме Kolsoobsh Числовое целое 4 0
Шифр тематики Schifrtem Числовое целое 4 0
Тематические темы Temi Текстовый 50 -

«Конференция»

Название атрибута Имя атрибута Тип данных Длина Точность
Номер конференции Nomkonf Числовое целое 2 0
Шифр тематики Schifrtem Числовое целое 4 0
Название города Nazvgor Текстовый 50 -
Название конференции Nazvkonf Текстовый 50 -
Дата проведения Kodgor Дата/время - -
Номер заявки Nomz Числовое целое 2 0
Код города Kodgor Числовое целое 4 0

«Подача»

Название атрибута Имя атрибута Тип данных Длина Точность
Номер заявки Nomz Числовое целое 2 0
Код ученого Kodych Числовое целое 2 0

5. Обработка запросов

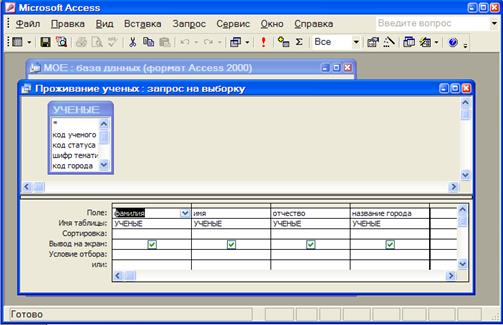

Первый запрос (Рисунок 5.1) – «Проживание ученых», выбирающий данные из таблицы «Ученые» и выдающий таблицу со следующими полями:

Ф.И.О. ученого;

Название города.


Рисунок 5.1

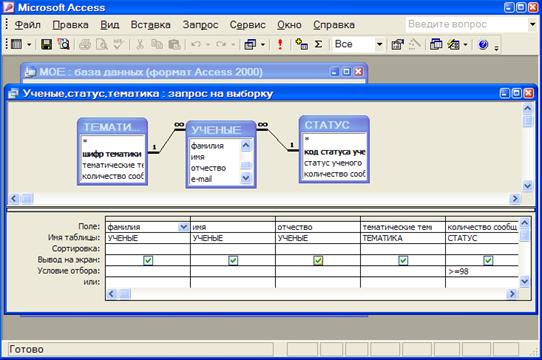

Второй запрос (Рисунок 5.2) – «Ученые. Статус. Тематика», выбирающий сведения об ученых, проводящих исследования по определенной тематике и имеющих не менее 98 сообщений, содержащий следующие поля:

Ф.И.О. ученого;

Тематическая тема;

Количество сообщений.


Рисунок 5.2

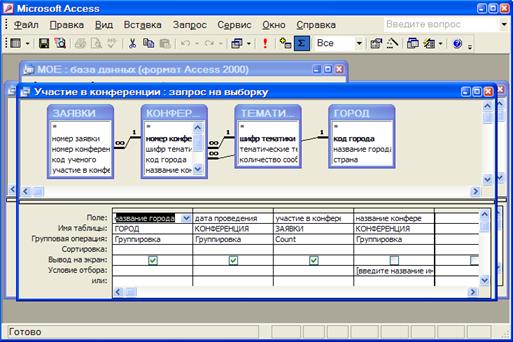

Третий запрос (Рисунок 5.3) – «Участие в конференции», формирующий отчет о конференциях. По каждой конференции должно выдаваться следующее:

Название города

Дата проведения

Участие в конференции


Рисунок 5.3

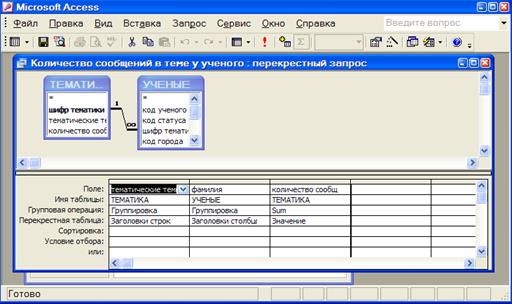

Четвертый запрос (Рисунок 5.4) – «Количество сообщений в теме у ученого».

По вертикали в столбец записаны тематические тематики, по горизонтали – фамилии ученых, изучающих эти темы, а на перекрестке соответствующей фамилии и темы – количество сообщений, подготовленных по этой теме определенным ученым.


Рисунок 5.4

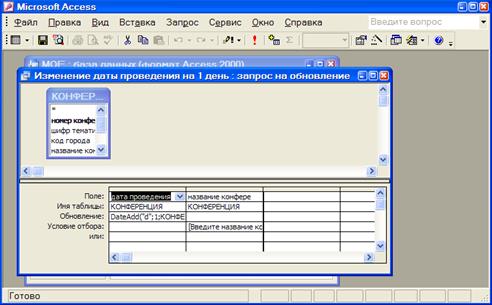

Пятый запрос (Рисунок 5.5) «Изменение даты проведения на 1 день». Суть запроса заключается в том, чтобы по названию конференции иметь возможность перенести ее на один день вперед.

Рисунок 5.5

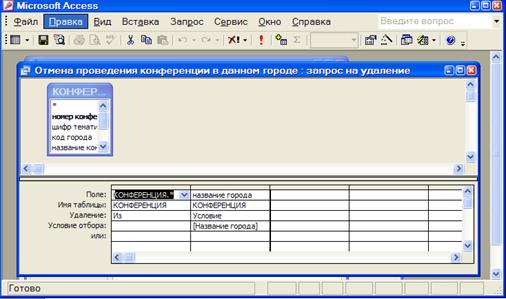

Шестой запрос (Рисунок 5.6) – «Отмена проведения конференции в данном городе».

По названию города можно отменить (удалить) из базы данных конференции, проходящие в нем.

Рисунок 5.6

6. Создание отчетов

Первый отчет (Рисунок 6.1), предоставляющий информацию об ученых.

УЧЕНЫЕ

фамилия имя отчество название города e-mail

АндреевАлексейИвановичМоскваq@bk.ru

СергееваАннаНиколаевнаЯрославльw@bk.ru

ВоробьевДмитрийОлеговичСыктывкарr@mail.ru

ВасильевЕвгенийСергеевичВоронежs@mail.ru

ЧащинСергейАндреевичВенаg@mail.ru

ИльинПавелАндреевичЯрославльz@inbox.ru

ИгнатовВалерийЕвгеньевичСыктывкарf@bk.ru

СадовскаяОксанаАлександровнаЯрославльp@mail.ru

18 декабря 2005 г. Страница 1 из 1

Рисунок 6.1

Второй отчет (Рисунок 6.2) предоставляет информацию о проживании ученых.

Проживание

фамилия имя отчество название города

АндреевАлексейИвановичМосква

фамилия имя отчество название города

СергееваАннаНиколаевнаЯрославль

фамилия имя отчество название города

ВоробьевДмитрийОлеговичСыктывкар

фамилия имя отчество название города

ВасильевЕвгенийСергеевичВоронеж

фамилия имя отчество название города

ЧащинСергейАндреевичВена

фамилия имя отчество название города

ИльинПавелАндреевичЯрославль

фамилия имя отчество название города

ИгнатовВалерийЕвгеньевичСыктывкар

фамилия имя отчество название города

СадовскаяОксанаАлександровнаЯрославль

18 декабря 2005 г. Страница 1 из 1

Рисунок 6.2

Третий отчет (Рисунок 6.3) дает информацию о том, какой ученый и сколько сообщений он читает по каждой теме.


Количество сообщений в теме у

тематические Деятельность Сталина

Андреев

Васильев

Воробьев

Игнатов

Ильин

Садовская

Сергеева 461

Чащин

тематические Знаки зодиака

Андреев

Васильев

Воробьев 2110

Игнатов

Ильин

Садовская

Сергеева

Чащин

тематические Личность Ивана Грозного

Андреев

Васильев

Воробьев

Игнатов

Ильин

Садовская 41

Сергеева

Чащин

18 декабря 2005 г. Страница 1 из 3

тематические медикаменты

Андреев 37

Васильев

Воробьев

Игнатов

Ильин

Садовская

Сергеева

Чащин

тематические Небесные тела

Андреев

Васильев 738

Воробьев

Игнатов

Ильин

Садовская

Сергеева

Чащин

тематические Поправки к УКРФ

Андреев

Васильев

Воробьев

Игнатов

Ильин 550

Садовская

Сергеева

Чащин

18 декабря 2005 г. Страница 2 из 3


тематические Прививки новорожденным

Андреев

Васильев

Воробьев

Игнатов 85

Ильин

Садовская

Сергеева

Чащин

тематические Ценные бумаги

Андреев

Васильев

Воробьев

Игнатов

Ильин

Садовская

Сергеева

Чащин 559

18 декабря 2005 г. Страница 3 из 3

Рисунок 6.3

Четвертый отчет (Рисунок 6.4) предоставляет информацию о том, в каком городе, в какой день будет проводиться заданная конференция (в примере конференция «Медицина»).

Участие в конференции

название города Москва

дата проведения 16.01.2006

Count-участие в 1

название города Сыктывкар

дата проведения 16.01.2006

Count-участие в 1

18 декабря 2005 г.Страница 1 из 1

Рисунок 6.4

Пятый запрос (Рисунок 6.5) представляет информацию об ученых, проводящих исследования по определенной тематике и имеющих сообщений не менее 98.

УЧЕНЫЕ

фамилия имя отчество тематические количество

СергееваАннаНиколаевнаДеятельность 98

ВоробьевДмитрийОлеговичЗнаки зодиака681

ВасильевЕвгенийСергеевичНебесные тела555

ЧащинСергейАндреевичЦенные бумаги550

ИльинПавелАндреевичПоправки к УКРФ333

18 декабря 2005 г. Страница 1 из 1

Рисунок 6.5

7. Создание форм

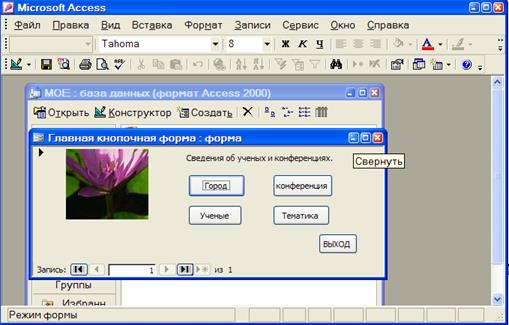

Первая форма (Рисунок 7.1) это главная кнопочная форма, с помощью кнопок на этой форме возможен переход к другим формам или выход.

(Рисунок 7.1)

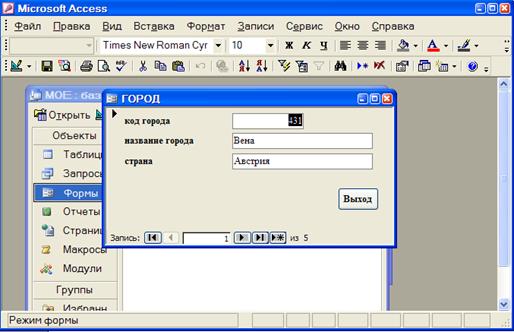

Вторая форма (Рисунок 7.2) «Город»:

(Рисунок 7.2)

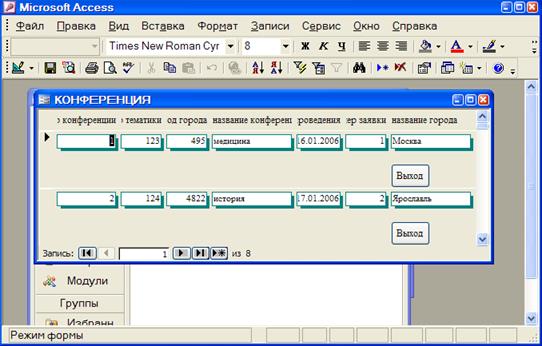

Третья форма (Рисунок 7.3) «Конференция»:

(Рисунок 7.3)

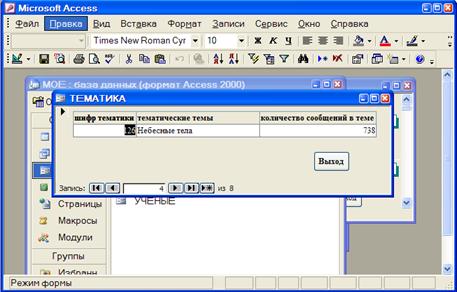

Четвертая форма (Рисунок 7.4) «Тематика»:

(Рисунок 7.4)

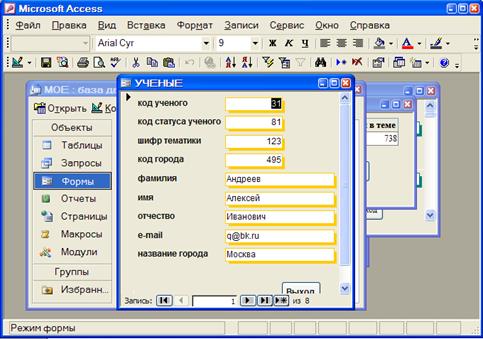

Пятая форма (Рисунок 7.5) «Ученые»:

(Рисунок 7.5)

Заключение

В процессе данной курсовой была построена БД для организации научных конференций. С помощью данной БД увеличивается скорость работы пользователей, устанавливается четкая структуризация данных, автоматизируется процесс оформления сделок. БД позволяет пользователю без особых затрат времени и усилий вносить своевременно все изменения. Данная БД готова к этапу внедрения и проведению опытной эксплуатации.

Список литературы

1.«Информатика: Базовый курс» / С.В. Симонович и др. – СПб.: Питер, 2001. – 640 с.

2.«Базы данных: модели, разработка, реализация»/ Т.С. Карпова. – СПб.: Питер, 2002–304 с.

3.«Автоматизированные информационные технологии в экономике» /под редакцией И.Т. Трублина – Москва, «Финансы и статистика», 2003. – 415 с.

4.«Access 7.0 в примерах» – СПб: Питер, 1997. – 256 с.: Алексей Гончаров.
