Реферат: Поисковые и оценочные работы на уран участок Провиденский, Магаданской области Чукотского АО

Министерство образования и науки РФ

Федеральное агентство по образованию

Государственное образовательное учреждение

Высшего профессионального образования

Геологоразведочный техникум

Иркутского государственного технического университета

Курсовой проект

По дисциплине:

«Методика поисков и разведки МПИ»

На тему: « поисковые и оценочные работы на уран

участок Провиденский, Магаданской области Чукотского АО

Выполнил :

Студент гРу -08-1

Бутаков Е.Ю

Руководитель

Удовенко З.И


Введение

Производственную практику я проходил в ОАО «Сосновгео» в качестве техника-геолога. Площадь работ находиться на территории Чукотского АО, Провиденского района участок «Провиденский». На данном участке производились поисково-оценочные работы по поискам ураноносных залежей. На практике я занимался следующими видами работ: геолого- радиометрические маршруты, документация канав, отбор литохимических проб по первичным ореолам рассеяния.

1.Географо-экономическая характеристика района работ

В орографическом отношении Чаплинско-Румилетская площадь представляет собой низко- (восточная часть) и среднегорную (западная часть) области с высотными отметками, соответственно, 200-300 м и 500-900 метров. В западной области превалирует альпинотипный рельеф с крутыми (до 25-45°) склонами, резкой расчлененностью рельефа с образованием многочисленных скальных гребней, карров и ледниковых цирков. Восточная область характеризуется сглаженным рельефом с превалированием плоских вершин и пологих (10-15°) склонов. Обнаженность территории также неодинакова. В западной части на вершинах и крутых склонах мощность наносов составляет 0,5-1,5 м, увеличиваясь к подножьям склонов до 3-5 м, в долинах - до 10-15 метров. На восточной половине площади (Южно-Чаплинская вулкано-тектоническая структура - ВТС) мощность наносов на большей площади составляет 2-5 м, а в тальвегах долин - 20-50 м. Наносы повсеместно представлены щебенистыми образованиями с многочисленными глыбовыми осыпями. Это арктическая каменная пустыня, характеризующаяся полным отсутствием почв и растительности.

Речная сеть развита слабо и представлена в основном временными водотоками, образующимися от таяния снега и дождевых осадков. Постоянные водотоки образованы реками Улькум, Итхат. Многочисленны озера, сформированы за счет таяния снежного покрова. В горных массивах образованы каровые озера ледникового происхождения. Наиболее крупные озера расположены вдоль морского побережья и представляют собой лагуны (озера Найван, Исхед и др.).

Территория характеризуется сплошным развитием многолетней мерзлоты. Верхняя граница мерзлотной зоны залегает на глубине 0,4-1,5 м, мощность ее на побережье составляет 20-50 м с увеличением вглубь материка до 150-450 м.

Климат территории муссонный. Зимой преобладают ветры, дующие с суши в южных румбах, а летом - с моря в северных румбах, что обусловливает частые туманы и дожди. Среднегодовая температура -3,2°С с колебаниями в январе -12,-16°С (иногда до -43°С), а в июле +4,+8°С (иногда до +23°С). Количество осадков 400-500 мм. Снежный покров устанавливается в конце сентября, начале октября, а сходит в конце июня. В ложбинах гор и цирках снежники сохраняются всё лето.

2. Геологическая характеристика объекта работ

Провиденское рудопроявление урана расположено в южной части купола кварцевых порфиров и представлено тремя ураноносными зонами: Главной, Рудной и Западной. По механическим ореолам рассеяния рудных обломков и ореолам повышенных содержаний урана в рыхлых отложениях зоны прослежены на 300-1000 м. Радиоактивность отдельных обломков достигает 450-715 мкР/ч, а содержание урана в них колеблется в пределах 0,013-0,300%. В зоне Рудной канавами выявлено и прослежено рудное тело мощностью от 0,35 до 4,95 м с содержаниями урана от первых сотых процента 1,05%. Лучшее сечение в канаве №210 имеет мощность 4,95 м при содержании урана 0,594%. Урановая минерализация представлена гидроокислами и силикатами урана с реликтами настурана. Околорудные изменения выражены в интенсивной гематитизации и гидрослюдизации кварцевых порфиров и туфов липаритов. В юго-западном и северо-восточном направлениях ураноносная зона перекрыта наносами более 3 м, что непозволило вскрыть ее в коренном залегании. Однако аномалии и ореолы повышенных содержаний урана отчетливо прослеживаются вдоль зоны Рудной на флангах. В зонах Главной и Западной установлены многочисленные радиометрические аномалии интенсивностью до 350 мкР/ч и ореолы повышенных содержаний урана, а также мощные ореолы гематит- гидрослюдистых изменений. Это позволяет надеяться, что при более глубинном опоисковании и в этих зонах будут выявлены рудные тела.

2.1 Геолого-петрографический очерк

В геологическом строении участка принимают участие породы докембрия, терригенно-карбонатные отложения палеозоя (средний девон), слагающие фундамент Сенявинского поднятия Восточно-Чукотского срединного массива, вулканогенные и в меньшей степени, туфогенно- осадочные образования мела (и палеогена?) образующие вулканогенный покров, и рыхлые четвертичные и современные отложения.

2.1.1 Cтратиграфия

В приделах Чаплинско-Румилетской площади меловая система представлена двумя отделами: нижним и верхним, соответственно Этелькуюмской и Леурваамской свитами эффузивных континентальных накоплений.

Меловые вулканические образования имеют наибольшее развитие в районе и во многом определяют особенности его геологического строения.

Мезозойская группа(Mz)

Меловая система(K

Нижний отдел. Этелькуюмская свита (K1 et).

В составе этой свиты принимают участие андезиты, анднзит-дациты, дациты, их лавобрекчии, лавы и туфы. В целом для отложений свиты района отмечается изменчивость состава от основного до среднего. Занимают восточную часть карты. Мощность 1000 м.

Мезозойская группа(Mz)

Меловая система(K)

Верхний отдел. Леурваамская свита (K2 lr).

Отложения свиты залегают на породах Этелькуюмской свиты, а на западе на гранитойдах провиденского типа. В состав свиты входят эффузивные породы кислого состава: липариты, липарит-порфиры, реже липарит-дацитами и их туфами и лавовыми разностями. Расположены в западной части карты. Мощность 1200 м.

Четвертичная система( Q)

Рыхлые отложения четвертичного возраста распространены в районе повсеместно. Состоят в основном гравийно-галечной супесью. Находятся на юге карты .Общая мощность 50 м.

2.1.2 Магматизм

Вулкано-тектонические структуры в пределах участка работ были сформированы в результате двух циклов вулканической деятельности.

Первым циклом (ранний мел) было обусловлено образование крупных стратовулканов, сложенных лавами и туфами андезито-базальтов, андезитов, дацитов и их субвулканическими разностями. Эти породы объединены в этелькуюмскую свиту. На территории участка был сформирован стратовулкан – Провиденский. По особенностям внутреннего строения эта ВТС представляют собой сочетание кальдер обрушения с субгоризонтальным залеганием лавовых и туфовых горизонтов и купольных структур, сложенных штоками габбро, диоритов, гранодиоритов. Интрузивные комагматы вулканических образований Этелькуюмской свиты, представлены гранитоидами Провиденского комплекса, сложенного диоритами, кварцевыми диоритами и биотит-роговообманковыми гранитами.

Со вторым циклом вулканизма (поздний мел-палеоген) связано формирование вулкано-купольных структур, сложенных лавами, туфами липаритов, дацитов и субвулканическими телами кварцевых порфиров. Эти породы объединены в леурваамскую свиту. Они формируют более локальные ВТС (Провиденскую и др.). Эти структуры накладываются на кальдеры первого цикла развития с образованием изометричных центров кислого вулканизма. Последние представляют собой сложное сочетание перемежающихся покровов лав и туфов дацитов и липаритов, окаймляющих экструзивные тела кварцевых порфиров. Центры излияний часто заполнены секущими телами эруптивных брекчий.

Завершается магматическая деятельность на участке формированием протяженных дайковых поясов, в которых доминирующее значение имеют дайки микрогранитов (поздний мел-палеоген).

2.2 Тектоника

На площади Провиденской ВТС широко проявлены разломы северо-западного и субмеридионального направлений. Последние контролируют развитие широких (до 1 км) дайковых поясов, представленных многочисленными дайками гранит-порфиров (фельзитов). Протяженность отдельных даек достигает нескольких километров при изменении мощности от первых метров и до десятков метров. Некоторые разломы вмещают одновременно дайки разного состава. При этом центральные их части преимущественно занимают дайки долеритов и монцонитов. Сами разломы представлены мощными (до 200 м) зонами сближенных разрывов с блоками интенсивно трещиноватых пород между ними. Северо-западные разломы менее выдержаны и проявлены в виде разобщенных, кулисообразно расположенных разрывов. На участках их пересечения с меридиональными разломами образуются участки высокой тектонической нарушенности.

2.3 Морфология и условия залегания рудных тел

Рудопроявление представлено ураноносными зонами: Западной (северо-западного направления), Главной (субмеридиональной ориентировки) и Рудной (северо-восточного направления). В зоне Рудной канавами было вскрыто и прослежено на 540 м рудное тело №1 представлено в виде жилы мощностью 0.35-4,95 м с высоким содержанием урана 0,594%. Аномалии и ореолы повышенных содержаний урана отчетливо прослеживаются вдоль зоны Рудной и ее флангах. Механические ореолы рассеяния рудных обломков контролируются Северо-восточным разломом, оперяющий с востока зону Главную, и на северо-западе площади, где урановорудные гнезда локализуются в экструзивном теле кварцевых порфиров в узлах пересечения трещин Северо-восточного и Северо-западного направлений. Аз.пад рудного тела №1- 50-550, угол падения от 15 до 35. С запада рудное тело оперяют мелкие рудные линзы №1а и №1б. Общая протяженность оруденелого интервала разлома Рудного составляет 540м. Урановое оруденение в основном является открытым выходящим на дневную поверхность. В целом оно представлено линейно вытянутой жилообразной залежью в крутопадающем разломе. Внутри рудных тел и залежей выделяются резко обогащенные участки – рудные столбы, формирующиеся: 1) в приоткрывающихся полостях участков изгиба по падению и простиранию рудовмещающих разрывов; 2) в узлах пересечения, сопряжения и разветвления рудовмещающих разрывов.

В зонах Главной и Западной установлены многочисленные рудные обломки с радиоактивностью 100-700 мкР/ч, линейные и площадные ореолы повышенных содержаний урана, а также мощные (до 100 м) ореолы гематит-глинисто-гидрослюдистых изменений. Это позволяет надеяться, что при более детальном опоисковании этих зон с применением траншей и профилей поисковых скважин в них будут выявлены новые рудные тела, в том числе и с богатым урановым оруденением.

2.4 Вещественный состав рудных тел

Коренное проявление урановой минерализации локализовано в гравийных и агломератовых туфах липаритов. Рудопроявление приурочено к южной части "Гребневого" экструзивного купола кварцевых порфиров площадью 1200х500 м. Породы, вмещающие рудное тело сильно пропилитизированы и грейзенизированны. Околорудные изменения выражены в интенсивной гематитизации и гидрослюдизации кварцевых порфиров и липаритов. В бороздовых пробах выявлены высокие содержания урана до 0,594%. Эти изменения сопровождаются рудными концентрациями молибдена, олова, вольфрама и урана. Руда в основном прожилково - вкрапленого типа, распределение в породе неравномерное. Минералы урана - уранофан, уранинит K(U,Th)O2, урановая смоляная руда (настуран) KUO2*1UO3*PbO. Минеральный состав: липаритов - кварц, присутствует в виде бипирамидальных кристаллов лишенных призмы, плагиоклаз, биотит, вулканическое стекло в основной массе. Структура - стекловатая, текстура - массивная. Кварцевый порфир - состоит из кварца и полевого шпата. Структура - порфиробластовая, текстура - вкрапленная.

2.5 Генезис рудопроявления

Генетический класс рудопроявления эндогенный. Промышленный тип - вулканогенно-гидротермальный. Поздние сводово-глыбовые движения сопровождались интенсивной вулканической и интрузивной деятельностью. Вдоль глубинных продольных (субмеридианальных) и поперечных (широтных и северо-восточных) разломов образовались вулкано-тектонические депрессии и пояса развития, малых интрузий, с которыми ассоциируется урановое рудопроявление. Рудное поле вытягивается вдоль рудоконтролирующего разлома. Размещение определяется формой залегания жерловой фации. В пределах рудного тела урановое оруденение распределяется неравномерно. На содержание урана в рудах влияют внутреннее строение рудовмещающих разрывов и состав вмещающих пород. В рудопроявление основными минералами урана являются: уранофан, уранинит K(U,Th)O2, урановая смоляная руда (настуран) KUO2*1UO3*PbO, ассоциирующими с молибденитом, темным флюоритом, кварцем. Вмещающие породы рудопроявления подвергались гидротермальным изменениям, проявившимся в гематитизации, хлоритизации, пропилитизации и аргиллитизации.

2.6 Гидрогеологическая и инженерногеологическая характеристика участка работ

На участке работ, мерзлая зона имеет прерывистое распространение, интрузивные образования характеризуются более высокой водоносностью и наряду с трещинно-жильными водами содержат трещинные воды коры выветривания. Дебиты источников, образуемых этими водами, колеблются в широких пределах – от 0,5 до 22 л/с при наиболее распространенных 10 л/с. Ниже мерзлой зоны трещиноватость гранитов незначительна, что определяет в целом неблагоприятную обстановку для накопления трещинно-жильных вод и позволяет относить интрузивные породы к региональным водоупорам. Отдельные участки повышенной обводненности интрузивов связаны, по-видимому, с зонами тектонических разломов. В районе пос. Провидения, из гранодиоритов с глубины 84 м скважиной выведены хлоридные натриевые воды с минерализацией 12,3 г/л. Инженерногеологические испытания не проводились.

3. Методика и объемы проектируемых работ.

Этот раздел включает основные принципы комплексирования геологоразведочных работ и краткая характеристика видов основных работ, особенности их производства применительно к конкретным условиям участка работ.

3.1 Обзор, анализ и оценка ранее проведенных работ

Планомерное изучение геологического строения Восточно-Чукотского района было проведено в 40-50-тые годы прошлого столетия на основе геологического картирования масштаба 1:200000. В 1951 г. партией №201. Четвертого управления (С. К. Боборыкин) было открыто первое рудопроявление урана - Чаплинское (ныне рудопроявление Киф) в вулканических породах позднего мела. В последующие годы 1952-1957 г.г. на площадях Южно-Чаплинской, Провиденской и других вулканотектонических структур и в их обрамлении были выполнены радиометрические поиски масштаба 1:100000 партиями Дальстроя МЦМ СССР (А. П. Фролов). В это же время выполнялись оценочные работы по зоне №1 рудопроявления Киф. В дайке диабазов было выявлено рудное тело с содержанием урана до 0,2%. Рудная зона была прослежена на 1,5 км по рудным свалам. В горных выработках выявлены сечения с содержаниями урана до 0,404%.

Последующие работы по изучению ураноносности района выполнялись в 60-70-тых годах по линии массовых поисков и специализированными отрядами геологосъемочных партий СВТГУ. В результате этих работ и тематических исследований ВСЕГЕИ (Е. М. Белов) в Провиденской, Южно-Чаплинской и других ВТС были выявлены рудопроявления урана Провиденское, Алаида, Береговое, проявление урановой минерализации Нартовое и 89 радиометрических аномалий. Было сделано заключение о высоких перспективах ураноносности района и необходимости постановки здесь специализированных работ по поискам месторождений урана в вулканотектонических структурах мезо-кайнозоя.

Такие работы были выполнены в 1977-1979 гг. партией №4 Центральной экспедиции Всесоюзного геологоразведочного объединения. Работы предварялись аэрогаммаспектрометрической съемкой масштаба 1:25000, по результатам которой были выявлены новые радиометрические аномалии, протяженные зоны повышенных содержаний урана, дана общая радиогеохимическая характеристика района. Наземные работы заключались в проведении специализированного геологического картирования масштаба 1:25000-1:10000, детального изучения рудопроявлений урана, Провиденского на основе структурно-геофизических работ (электроразведка, магнитометрия), радиометрических поисков масштаба 1:10000-1:2000, проходки канав, нескольких профилей картировочных скважин и двух оценочных скважин глубиной до 100 м. По результатам этих работ на рудопроявлении Провиденском были выявлены и частично откартированы ураноносные зоны Рудная и Главная. В Рудной зоне выявлено рудное тело мощностью до 5 м с содержаниями урана от 0,01 до 0,60%. На рудопроявлении Киф установлено пять рудоносных зон с забалансовыми и балансовыми (до 0,53%) содержаниями урана. Было сделано заключение о высоких перспективах рудопроявлений и необходимости их глубинной оценки.

Геофизическими методами территория Восточно-Чукотского района изучена значительно слабее. Он полностью покрыт гравиметрической съемкой масштаба 1:1000000. В 1962 г. выполнена аэромагнитная съемка масштаба 1:200000. В 1977 г. на Чаплинско-Румилетской площади проведена аэрогаммаспектрометрическая съемка масштаба 1:25000. Наземные геофизические работы (электроразведка методом ДЭП, магниторазведка) выполнены только на разобщенных участках в Южно-Чаплинской и Провиденской ВТС.

Анализ изученности Чаплинско-Румилетской площади и рудоперспективных ВТС показал, что наряду с выяснением вопросов стратиграфии, литологии, частично тектоники и ураноносности остались недостаточно изученными очень важные особенности строения ВТС, решение которых и должно определить перспективы выявления в этих структурах масштабных урановорудных объектов. Прежде всего, остались не выясненными вопросы внутреннего строения ВТС, положение в них горизонтов и субвулканических тел с различными физико-механическими и геохимическими параметрами. Не установлены наиболее благоприятные для рудоотложения горизонты, возможные экранирующие поверхности. Слабо освещены вопросы разрывной тектоники, не проведено ранжирование разнообразных разрывных нарушений, их типизация. Большая часть этих структур вскрыта горными выработками фрагментарно, что не позволяет уверенное их трассирование. Электроразведка методом ДЭП в силу малой глубинности не обеспечила успешное решение этой задачи.

Остались не выясненными вопросы линейно-площадного развития и интенсивности рудосопровождающего гематит-глинисто-гидрослюдистого метасоматоза. Потенциально рудоносные структуры, в силу разной (порой весьма значительной) мощности наносных образований вскрыты на разобщенных участках, что не позволяет с необходимой уверенностью их прослеживать, а тем более выделять рудоперспективные участки. Кроме этого, остались не оцененными как по поверхности, так и на глубину практически все рудопроявления урана. По некоторым из них пройдены только одиночные канавы. В пределах ВТС не получили оценки многочисленные радиометрические аномалии и зоны повышенных содержаний урана. Все это, в конечном итоге, делает невозможным уверенное планирование глубинных поисков. Перед, постановкой последних требуется выполнить комплекс геологоразведочных работ, призванный ликвидировать обозначенные проблемы.

3.2 Обоснование постановки проектируемых работ

Изложенные выше сведения по геологии и ураноносности Провиденской ВТС, основанные на результатах ранее выполненных исследований, свидетельствуют о высокой перспективности этой структуры на выявление промышленных месторождений урана и обоснованности постановки в их пределах поисковых и оценочных работ.

На исследованной территории отчетливо проявилась совокупность региональных, районных и локальных критериев и признаков.

- Региональные критерии. Чаплинско-Румилетская площадь, как и большинство известных урановорудных районов России, дальнего и ближнего Зарубежья (Средняя Азия, Казахстан, Китай), расположен в пределах срединного массива. Последний, начиная с позднего протерозоя, развивался в режиме устойчивого сводового поднятия. Активизационные процессы мезо-кайнозойского времени проявились в формировании протяженных вулканических поясов, состоящих из разнообразных кальдерных и вулкано-купольных структур и синхронных с ними массивов гранитоидов.

- Районные критерии. В пределах площади образована ВТС с вулканизмом, определяющим смену во времени кальдерных структур с основным вулканизмом на вулкано-купольные постройки с кислым вулканизмом. Это предопределило сложную внутреннюю конструкцию Провиденской ВТС с формированием высокой тектонической неоднородности. Широкое развитие в ВТС разновозрастных и разноформационных метасоматических процессов (кремне-щелочной метасоматоз, гидро-слюдитизация, гематитизация, грейзенизация и аргиллизация) предопределило перераспределение радиоэлементов в огромных объемах пород, увеличение доли легкоподвижного урана с вовлечением его в рудообразующие процессы.

- Локальные критерии. Выявлено сложное внутреннее строение Провиденской ВТС, обусловленное сочетанием разнообразных по составу и структуре лавовых, туфовых, туфогенно-осадочных горизонтов и субвулканических, субинтрузивных построек и дайковых поясов. Это создало высокую неоднородность геологической среды и способствовало образованию разнообразной разрывной тектоники. В пределах ВТС уверенно картируются северо-западные, северо-восточные и субмеридиональные разрывы, зоны повышенной трещиноватости, а также различные по морфологии послойные срывы. Вдоль этих разрывов были сформированы мощные (50-200 м) зоны рудосопровождающих гематит-глинисто-гидрослюдистых изменений с сульфидизацией и флюоритизацией.

На участке работ выявлены, одно рудопроявление урана, десятки радиометрических аномалий, в том числе с высокой (250-500 мкР/ч) радиоактивностью, протяженные ореолы повышенных содержаний урана и его элементов-спутников. Рудовмещающими являются как крутопадающие, так и пологие разрывные структуры, зоны повышенной трещиноватости. Выявлены, жило -, линза -, образные рудные тела. Руды в основном прожилково-вкрапленного типа, в ряде сечений с весьма богатым содержанием урана и значительной (до 19,0 м) мощности. Отчетливо устанавливается улучшение параметров рудных тел с глубинной, что, по-видимому, обусловлено приповерхностным выщелачиванием урана.

Приведенные выше данные со всей очевидностью свидетельствуют о реальных перспективах выявления промышленных месторождений урана в Провиденской ВТС.

3.3 Выбор и обоснование комплекса, методов, технических средств

проектируемых работ

Методику проектируемых геологоразведочных работ определяют следующие факторы:

1. Объект геологического изучения относится к жильно-штокверковому, в вулкано-тектонических структурах промышленному типу.

2. Коренное обнажение характеризуется низкой степенью геологической изученности, что предусматривает последовательное проведение комплекса ГРР.

3.Параметры рудного тела, длина 542 м, ширина 8 м, мощность 0.35-4,95 м, при среднем содержании 0,594 %. Распределение оруденения неравномерное. Морфология, внутреннее строение и неравномерное распределение урана, позволяют определить, что объект изучения относится к 2 группе по классификации ГКЗ.

4. Для оценочных и поисковых работ будут использоваться буровые работы, предусматривающие проходку скважин колонковым бурением и горнопроходческие работы.

Для выполнения геологических работ предусматривается выполнение следующего комплекса ГРР:

- горнопроходческие работы: проходка канав механизированным способом;

- буровые скважины;

- опробование в скважинах для определения урана и сопутствующих ему элементов;

- опробование в канавах для определения урана и сопутствующих ему элементов;

- геохимическое опробование пород для изучения рудной минерализации урана, вторичных ореолов рассеяния полезных и вредных элементов примесей;

- лабораторные работы (обработка и анализ проб, изучение морфологии, и подробности изучения урана);

- камеральные работы (подсчет запасов).

Горнопроходческие работы проектируются при производстве опорных профилей, для вскрытия и прослеживания ураноносных зон. Кроме этого горные работы будут выполняться при оценке радиометрических аномалий и аномалий метода САН.

Проходка поверхностных горных выработок (канав) планируется выполнять двумя способами - мехпроходкой и проходкой вручную с применением ВМ.

Механическая проходка канав будет осуществляться бульдозерами Т-170 без предварительного рыхления пород. В связи с незначительной сезонной оттайкой мерзлоты предусматривается 2-х и 3-х кратный заезд техники на канавы, а в ряде случаев и добивка их ручным способом с применением взрывчатых материалов. При ширине отвала бульдозера 3,25 м ширина канавы по полотну составит 3,5 м. Мощность вскрываемых наносов от 1,5 до 5,0 м при средней 3,0 м. Длина канав 40-150 м, в среднем 60 м. Сечение на 1 п. м 12 м3 . При общем объеме проходки канав мехспособом 15000 м3 будет вскрыто 1300 м полотна. Выработки будут как одиночные, так и серийные, пройденные через 50-100-200 м.

Канавы ручной проходки с применением ВМ будут проходиться при вскрытии ураноносных структур на крутых склонах с курумовыми осыпями и при оценке аномалий на площадях, удаленных от основных участков работ. Среднее поперечное сечение канав на глубину 3 м, ширина полотна 0,8 м при угле откоса 70° составит 2,35 м3 . На добивке (на 6,0 м углубки) канав мехпроходки сечение составит 0,5 м2 . Объем добивки принят 400 м3 или 800 п. м полотна. Объем основной проходки ручным способом с применением ВМ - 1250 м3 или порядка 470 м полотна.

Все горные выработки после геолого-радиометрической документации и опробования будут засыпаны вынутым грунтом. Объем механизированной засыпки составит 15000 м3 , а ручной 1000 м3 .

Оценочные скважины будут выполняться по профилям по сети 100 × 50 м, положение которых определится по результатам геолого-радиометрических маршрутов и горных выработок. Бурение предусматривается в основном наклонное. При этом углы наклона скважин будут определяться в каждом конкретном случае особо в зависимости от необходимости подсечения разнопадающих (круто-полого) ураноносных зон. Скважины будут буриться с целью определения контура промышленного оруденения, а также выявления и уточнения пространственного положения и границ контуров зон урановой минерализации.

Бурение скважин будет производиться вкрест простирания ( аз.1100 ) рудного тела наклонно под углом 800 . Заданный угол бурения обеспечивает оптимальные условия вскрытия рудного тела вкрест его максимальной изменчивости (угол встречи скважины с рудным телом составляет не менее 300 и обеспечивает наибольшую устойчивость стенок скважин при бурении их в сложных горнотехнических условиях, что в свою очередь отражается на производительности и качестве работ.

Бурение скважин предусматривается вращательным механическим колонковым способом с полным отбором керна в пробу по всей ураноносной зоне, с выходом за ее пределы. Бурение производиться будет двойной колонковой трубой с выходом керна диаметром 48 мм. Минимальный выход керна по каждому рейсу определяется техническими требованиями и инструктивными положениями и должен составлять согласно геологическому заданию не менее 90% и вмещающих пород – 80%. Рудные тела представлены преимущественно зонами гидротермально-метасоматических изменений с урановой минерализацией в породах: кварцевых порфиров и липаритов (кислого) состава, а также их туфами. Мощности рудных тел меняется в пределах от 0.8 до 5,0 м, средняя составляет 2.9 м.

Рудное тело нарушено системой разно ориентированных трещин. В сочетании с дайками они расчленяют рудное тело на мелкие блоки, что в значительной мере осложняет отбор керна по наибольшей части рудного тела и вмещающим его минерализованным породам в зоне экзоконтактов.

Таким образом, учитывая значительную нарушенность рудных тел разломами и оперяющими их трещинами, практически все скважины в той или иной мере попадают в зону влияния разломов и предполагается, что 30% всех скважин по рудным интервалам будет пройдено в сложных условиях.

Для кондиционного выхода керна при проходке по интервалам со сложными геологическими условиями необходимо проведение специальных мероприятий: уменьшение длины рейсов до 0,5 м.

При передвижении буровой установки с точки на точку перемещаются емкости для воды и сани с буровым снарядом. Всего число переездов будет определяться от рельефа данной територрии. Бурение скважин будет осуществляться с промывочной жидкостью (привозная вода).

По окончании проходки скважин и проведении ГИС планируется извлечение обсадных труб.

Геологическое обслуживание буровых работ включает геологическую документацию керна, пешие переходы производственных групп, полевые камеральные работы. Геологическая документация керна проводится у буровой систематически, по мере проходки скважин. Работы выполняются производственной группой в составе участкового геолога и рабочего 3 разряда. Документация будет проводиться преимущественно по горным породам, подвергшимся глубокой гидротермально-метасоматической переработке, и рудным зонам со сложным строением и минералогическим составом.

3.3.1. Геологосъемочные и геоморфологические работы

Поисково-съемочные геологические маршруты проводятся с целью поисков уранового и попутного оруденения, геологического картирования, выделение зон гидротермально-метасоматические измененных пород.

Все маршруты будут проводиться с радиометрическими наблюдениями. Категория сложности геологического изучения объектов – 5. Категория проходимости местности при пеших переходах производственных групп – 7. Категория сложности комплексного дешифрирования МАКС – 2. Категория обнаженности горных пород при проведении поисково-съемочных маршрутов – 1.

При поисках масштаба 1:10 000 маршруты выполняются по не прорубленным профилям через 100 м, по компасу с привязкой к магистралям. Ориентировка профилей северо-западная (аз. ист. 315º) вкрест простирания основных тектонических структур. Объем маршрутов при поисках масштаба 1: 10 000 м2 –7400 пог.м.

Детальность точек наблюдений, отбора образцов и геохимических проб на анализ в маршрутах, выполняемых в масштабе 1:10 000 в среднем – 10 м, иногда со сгущениями (в случае пересечения рудоносной зоны) и разрежениями (по пустым породам), но в среднем – 100 проб на 1 км маршрута. Количество проб на аналитические исследования составит 7,4км×10проб=74 пробы.

Всего в маршрутах будет отобрано 74 пробы, пробы весом в среднем 300 г.

3.3.2. Геофизические работы

Геофизические исследования предусматриваются на всех стадиях поисковых и оценочных работ. В комплекс геофизических работ входят: магниторазведка, зондирование методом ЗМПП, электропрофилирование методом, СДВР радиометрические - шпуровые гамма-поиски, эманационная съемка САН, гамма-опробование рудных интервалов канав, радиометрическая документация рудного керна, а также гамма-каратаж скважин и геофизические исследования скважин (ГИС). Особенности методики и техники применения геофизических методов изложены ниже.

Структурно-геофизические исследования:

Зондирование методом ЗМПП. Основной задачей этого метода является определение глубины залегания фундамента ВТС, картирования горизонтов с различными геоэлектрическими свойствами крупных зон разломов, контактов субинтрузивных и субвулканических тел. Метод ЗМПП будет выполняться в профильном варианте (4 профиля) с шагом по профилю - 100 м. Планируется применение аппаратуры "Каскад". Проектный размер стороны квадрата однопетлевой приемо-генераторной установки 100 м. Условия измерения: категория трудности IV и V.

Электропрофилирование методом СДВР проектируется по опорным профилям в объеме 2500 ф. т. Главная задача этого метода картирование зон тектонических нарушений, "отбивка" контактов пород с различными геоэлектрическими свойствами и в помощь интерпретирования ЗМПП. Глубина исследований этим методом 30-80 м. Шаг измерений 10 м. Измерения будут производиться микровольтметром СДВР-4М на частоте 22,3 кГц. Приемная линия не заземленная, стелющаяся по поверхности длиной 20-40 м. Для ввода поправок на вариации электромагнитного поля предусматривается работа от КП с замерами в начале и окончании рабочего дня. Объем контрольных измерений 5%. Условия измерений трудные, категория IV-V. Общий объем измерений 2500 ф. т.

Магниторазведка предусмотрена по опорным профилям для картирования даек и штоков основных пород, зон сульфидизации, зон интенсивных метасоматических изменений. В целом, в пределах детальных участков, магниторазведка дополняет данные электроразведочных и радиометрических измерений и в комплексе помогает решить ряд геологических задач. Работы будут проводиться магнитометром ММП-203 через 10 м по опорным профилям и по сети 100х10 м на участках детальных работ. Для приведения результатов наблюдений к единому уровню предполагается работа от КП с замерами на нем в начале и конце рабочей смены. Учет суточных вариаций магнитного поля будет производиться по замерам магнитовариационной станции, в качестве которой будет использоваться квантовый магнитометр М-33. Объем контрольных измерений - 5%. Категория трудности измерений IV и V. Общий объем измерений 17500 ф. т.

Радиометрические работы:

Шпуровые гамма-поиски предусматриваются для поиска радиометрических аномалий, ореолов повышенных содержаний урана на участках рудоперспективных зон, перекрытых наносами мощностью более 1,0 м. Сеть измерений в зависимости от задач по каждой зоне будет варьировать от 100х10 до 50х10 м. Глубина шпуров 0,8-1,0 м. В работе будут задействованы радиометры СРП-68-02. Общий объем поисков - 3500 ф. т.

Наземная гамма-спектрометрия будет проводиться для оперативного выяснения природы радиоактивности на вновь выявляемых аномалиях и в потенциально ураноносных структурах. Планируются единичные замеры и профильные измерения с шагом 1-5 м с пересечением аномальных зон в естественном залегании или в горных выработках. Работа будет выполняться концентрометром РКП-305 м. Проверка стабильности работы прибора будет проверяться в начале и конце рабочей смены от малой рудной модели. Всего предусматривается выполнить 2000 ф. т.

Эманационные поиски методом САН планируется проводить над потенциально ураноносными зонами с целью фиксации не выходящих на дневную поверхность рудных тел. В зависимости от протяженности и мощности зон расстояние между точками фиксации эманаций в профиле будет изменяться от 5 до 20 м. Расстояние между профилями 50-100 м. В работе будут использоваться альфа-радиометры "Сосна-2", в качестве адсорбентов активных налетов будет использоваться полиэтиленовая пленка, помещенная в цилиндрический контейнер. Последний будет помещаться в шпур глубиной 0,6-0,8 м на 6-8 часов. В процессе работы контроль чувствительности альфа-радиометра осуществляется от встроенного плутониевого эталона. Для оценки влияния внешних природных условий на режим эманаций в природном воздухе ежедневно, в начале и в конце рабочей смены будут выполняться измерения в контрольном шпуре. Объем контрольных измерений - 5%. Всего предусмотрено выполнить 1600 ф. т.

Гамма-опробование предусматривается выполнять по всем горным выработкам, вскрывающим урановое оруденение. Подлежащие опробованию интервалы определяются по результатам геологической и радиометрической документации. Расстояние между точками наблюдений 0,1 м. Обязательно фиксируются бортовые пробы за пределами рудного поля длиной 0,4 м. В работе будет использоваться радиометр РПЦ "Иртыш", датчик которого оборудован цилиндрическим экраном. Стабильность работы радиометра в период между градуировками предусмотрено оценивать по результатам измерений на малой рудной модели до и после рабочей смены. Внутренний контроль будет выполняться путем повторных и контрольных измерений в объеме 10%. Внешний контроль планируется осуществлять бороздовым опробованием. Предусматривается компьютерная обработка и интерпретация гамма-опробования с использованием алгоритма применяемого в гамма-каротаже. Всего будет опробовано порядка 16 п.м рудного полотна или 160 проб.

Радиометрическая документация горных выработок и кернов буровых скважин будет производиться радиометром СРП-68-1 с цилиндрическим свинцовым экраном. Рядовая сеть измерений по полотну канавы 50х50 см, при выявлении аномальной радиоактивности сеть измерений будет сгущаться до 25х25 см. При документации кернов скважин производятся фиксированные замеры через 30 см, на аномальных интервалах - через 10 см. Проверка стабильности работы радиометров выполняется в начале и в конце рабочей смены от стандартных эталонов. Всего будет задокументировано 70 п. м полотна канав и 892 п. м кернов скважин.

Геофизические исследования скважин (ГИС) Для получения достоверных данных о геологическом разрезе, параметрах уранового оруденения, положении и состоянии скважин проектируется комплекс исследований в скважинах, включающий гамма-каротаж, электрокаротаж КС и ПС, инклинометрию, кавернометрию и каротаж магнитной восприимчивости.

Основной гамма-каротаж будет производиться в масштабе 1:200 на всю глубину скважины, на интервалах аномальной радиоактивности в масштабе 1:50. Детализация предусматривается в объеме 10% от объема основного каротажа. Электрокаротаж проектируется с целью литологического расчленения разреза по всем буровым скважинам. Особенно он важен на опорных профилях, где будет способствовать более обоснованной интерпретации данных ЗМПП. Для этих же целей, а также картирования зон тектоно-метасоматической проработки предусматривается постановка каротажа по измерению магнитной восприимчивости.

Все виды каротажа будут выполняться согласно требований действующих инструкций предусмотрено использование станции СК-1-АУ1-01 на базе автомобиля ЗИЛ-131, укомплектованной аппаратурно-каротажным комплексом УКП-77, каверномером КМ-2, инклинометром МИР-36, аппаратурой магнитного каротажа КМВ-38-3. Общий объем ГИС составит- 892 п. м.

3.3.3. Геохимические работы

Опробование по первичным ореолам - при производстве опорных профилей и прослеживании ураноносных зон геологическими маршрутами будут отбираться пробы на установление типа и интенсивности метасоматической проработки пород и ураноносных зон, выявлении ореолов повышенных содержаний урана и его элементов-спутников. Сеть отбора проб в основном 100х50-20 м. В пределах аномальных по радиоактивности зон, зональных и площадных ореолов метасоматических изменений сеть отбора будет сгущаться до 50х20-10 м. По ходу геологических маршрутов будут отбираться геохимические пробы по первичным ореолам из коренных выходов пород весом 200-300 грамм по сети 50-100 х 20-10 м. Отбор проб будет проводиться в соответствии с методическими рекомендациями "Литохимические методы съемки и поисков", 1985 г.

При производстве увязочных маршрутов минералого-геохимическое опробование будет носить целевой характер. Опробовать планируется только непосредственные ураноносные зоны (круто - и пологопадающие) и интенсивные ореолы метасоматитов, сопровождающие их. Значительная часть проб будет взята по простиранию ураноносных структур. Методика отбора проб аналогична выше описанной. Отличие состоит в том, что при производстве увязочных маршрутов частота отбора проб будет определяться на месте работ в зависимости от конкретной геологической ситуации. Всего при производстве геолого-радиометрических маршрутов будет отобрано 2500 проб.

3.3.4. Горнопроходческие работы

. 5.3.4. Горнопроходческие работы

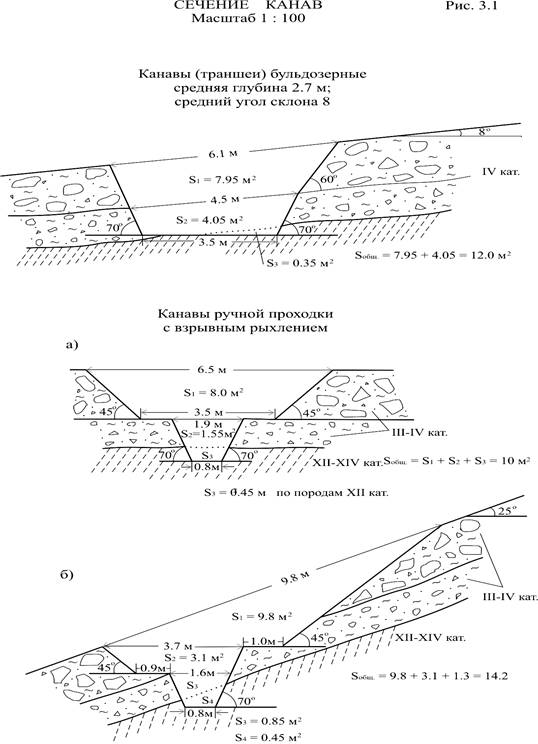

Проектом предусматривается проходка канав мехспособом с помощью бульдозера. Цель работ – вскрытие, прослеживание и опробование ураноносности зон. Также намечается проходка канав при оценке радиометрических и эманационных аномалий. Усредненный геологический разрез представляется в следующем виде:

0.0 – 1,5 м – крупнообломочный грунт, слабо связанный песчано-гли-нистым заполнителем (30 – 40 %), категория IV;

1.5 – 2,5 м – делювиально-элювиальные обломочно-глыбовые отложения с щебенисто-песчано-глинистым заполнителем (10 – 20 %), категория IV;

2,5 – 3,0 м – трещиноватые, умеренно выветрелые коренные породы (вулканиты кислого и основного состава, гранитоиды, метаморфические, гранитизированные образования), категория пород IV.

Данный вид работ намечается выполнять в летний период. Средняя глубина канав составляет 2,7 м. На рис. 3.1 приведен поперечный разрез канавы на склоне 8о (средний). Площадь поперечного сечения составляет 12 кв. м.

В связи с незначительной сезонной оттайкой мерзлоты предусматривается проходка с механическим послойным рыхлением мерзлых пород IV категории.

Объем работ составляет- 840 м3 . Всего будет вскрыто 70 м полотна. При средней длине канав 20 м, их число составит порядка 4.

3.3.5. Буровые работы

Проектом намечается бурение поисково-оценочных скважин с целью изучения разреза, оценки зоны 1 на глубину и их опробования.

Проектом предусматривается бурение скважин двух групп:

- группа 0-100 м – 6 скважин, средней глубины 80 м;

- группа 0-300 м – 2 скважины, средней глубины 111 м.

Поисковые и оценочные скважины общим объемом 892 м будут пробурены станком ЗИФ-650 с применением гидроударных машин и эжекторных снарядов. Привод станка, бурового насоса, труборазворота и других агрегатов – электрический. Предусматривается строительство утепленных буровых зданий с металлическим копром высотой 14 м. В качестве источника электроэнергии будут использоваться дизельные электростанции АСД-100 с выходной мощностью 100 кВт.

Все скважины наклонные, углы наклона в зависимости от конкретных условий будут составлять 70 – 75о. Поскольку разрез представлен породами VII-X категории по буримости, проектом предусматривается применение как твердосплавного, так и алмазного породоразрушающего инструмента. В целях снижения энергозатрат на бурение, а также уменьшение вибрации при алмазном бурении, планируется применение легкосплавных бурильных труб и антивибрационной смазки КАВС. Поскольку район работ находится в зоне распространения мерзлоты, в качестве очистного агента предусматривается

применение рассолов на основе хлорида натрия (NaCl) плотностью 1,05 г/см3.

Опыт работ показывает, что при проходке скважин в сложных гетерогенных разрезах вулканических пород, осложненных зонами дробления и трещиноватости, возникают следующие осложнения: катастрофическая потеря промывочной жидкости, вплоть до полного ее поглощения; неустойчивость стенок скважин, вывалы из стенок скважин.

Как следствие этих осложнений, возникает проблема удаления (выноса) бурового шлама, который скапливается в забое, ведет к прихватам бурового снаряда, повышает риск "прижёга" алмазного инструмента. В целях предупреждения таких осложнений проектом предусматривается использование при бурении 892 м оценочных и поисковых скважин малоглинистого раствора плотностью 1,1 г/см3. На отдельных интервалах неустойчивых пород планируется тампонирование таких участков глиной. Общий объем тампонажа составит 40 м. Для тампонажа обычно используется харанорская глина. Это комовая глина, добываемая открытым способом, состоит в равной пропорции из каолинита и монтмориллонита.

Из-за удаленности участка работ и сложности транспортировки проектом предусматривается для приготовления глинистого раствора использовать бентонитовые глино-порошки, т.к. они не требуют предварительной обработки (сушка, измельчение), а также имеют более высокий выход глинистого раствора, что позволит снизить общий расход глины.

Приготовление глинистого раствора будет производиться на буровой в глинцехе, оборудованной глиномешалкой емкостью 2 куб. м. Вода для приготовления промывочной жидкости будет доставляться автоцистерной емкостью 6 куб. м на базе автомашины УРАЛ-4320. Запас воды на буровой планируется держать в передвижной утепленной емкости объемом 7 куб. м. На выходе из скважины промывочную жидкость планируется направлять в передвижной зумпф объемом 2 куб. м. Чистку зумпфа предусматривается производить в специально отведенном месте, а после окончания скважины полученный шлам добавлять в густой глинистый раствор, предназначенный для ликвидации скважины.

Для понижения водоотдачи раствора и повышения вязкости планируется использование карбометилцеллюлозы (КМЦ).

Применение такого раствора позволит уменьшить риск возникновения аварий, связанных с геологическими осложнениями и уменьшить потери промывочной жидкости до 20%. В конце раздела приведен расчет необходимого количества дополнительных материалов на производство проектируемых буровых работ.

Крепление скважин обсадными трубами предусматривается как при перекрытии рыхлых четвертичных отложений мощностью 5 м, с двухступенчатым обсадом, с постановкой башмака кондуктора, так и в приповерхностном, сильно разрушенном интервале осадочных пород мощностью 5 м.

Геологическим заданием предусматривается минимальный конечный диаметр бурения 59 мм. Для обеспечения достаточного для опробования выхода керна, проходка скважин будет производиться с применением гидро-ударных машин, эжекторных снарядов и укороченных рейсов. Применение этих мер даст основание планировать выход керна по рудным интервалам не менее 90%, по остальным – не менее 70%.

Проектом предусматривается вахтовый метод ведения работ. Смена вахт планируется через два месяца авиатранспортом от г. Иркутска до п. Провидение. Доставка персонала от д. Усть-Куда до аэропорта Иркутска и от аэродрома в п. Провидение до участка работ предусматривается вахтовым автомобилем.

3.5.5. Опробование

Бороздовое опробование планируется проводить по всем горным выработкам, вскрывшим в коренном залегании рудные тела и сопровождающие их метасоматически измененные породы. Места отбора бороздовых проб будут намечаться по данным радиометрической и геологической документации канав. Пробы ориентируются вкрест простирания рудных тел. Сечение борозды принято 10х5 см. Длина пробы будет колебаться от 0,2 до 1,0 м (в среднем 0,8 м), что составит в среднем 15,0 кг.. При меньшей длине опробуемого интервала будут взяты задирковые пробы длиной до 0,5 м.

С целью получения оперативной информации о содержании урана в рудных телах одновременно с бороздовым опробованием эти же интервалы будут опробоваться гамма-опробованием. При наборе достаточного статистического материала по сходимости результатов того и другого вида опробования возможна замена бороздового опробования на радиометрическое.

Всего планируется отбор 240 бороздовых проб.

Опробование кернов скважин, по кернам оценочных и поисковых скважин с радиоактивностью менее 100 мкР/ч с интервалов с проявлением метасоматических изменений, повышений радиоактивности, сульфидной и флюоритовой минерализации будет произведен отбор минералого-геохимических проб для изготовления шлифов. Длина опробованного интервала составит до 3 м. Ожидается необходимость опробования 20-22% длины кернов, что составит 75 проб. Всего по кернам скважин планируется отобрать 75 проб весом 200-300 грамм.

Отбор керновых проб из всех рудных интервалов, вскрытых скважинами, будут отобраны керновые пробы. На уран подлежат опробованию керны с радиоактивностью 100 мкР/ч и более, что соответствует содержанию урана не менее 0,01%. Места отбора проб будут уточняться промером кернов радиометром СРП-68-01 со свинцовым экраном.

Кроме этого керновое опробование будет производиться по интервалам с видимой сульфидной и иной минерализацией и по интервалам интенсивного метасоматического преобразования пород.

Длина керновых проб определяется по тем же критериям, что и бороздовых и составляет в среднем 0,8 м. При диаметре бурения 59 мм в пробу будет отбираться весь керн за исключением образцов для минералогических исследований. В картировочных скважинах при вскрытии ими рудных интервалов будет отбираться по 1 пробе из коренных пород. Всего планируется отобрать 80 керновых проб.

Отбор минералогических проб, этот вид опробования предназначен для минералогического изучения всех типов руд и рудовмещающих пород с интенсивными метасоматическими изменениями. Из рудных интервалов канав, кернов будут отбираться образцы на изготовление полированных и прозрачных шлифов, протолочек на различные виды анализов (рентгеноспектральный, полный спектральный, дифрактометрический и др.). Уже на настоящее время известно проявление на рудопроявлениях прожилковых, прожилково-вкрапленных и вкрапленных разновидностей урановых руд с вторичными и первичными минералами урана, проявления сульфидной, золото-сульфидной и флюоритовой минерализации и две-три разновидности рудосопровождающего метасоматоза. Если исходить из числа вскрываемых рудоносных зон (более 10) и разных типов минерализации (не менее 3-х), то общее число минералогических проб составит не менее 60 штук.

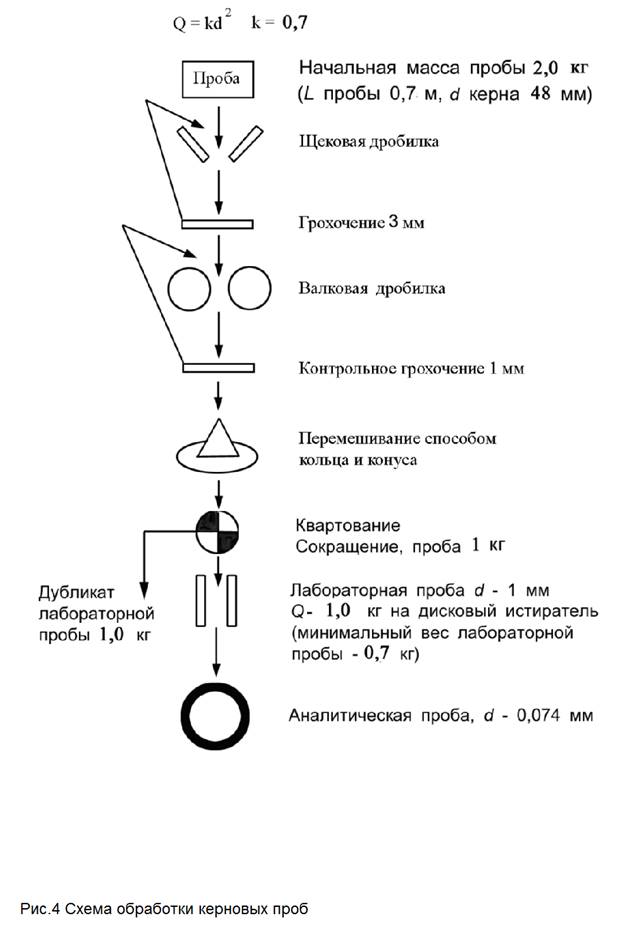

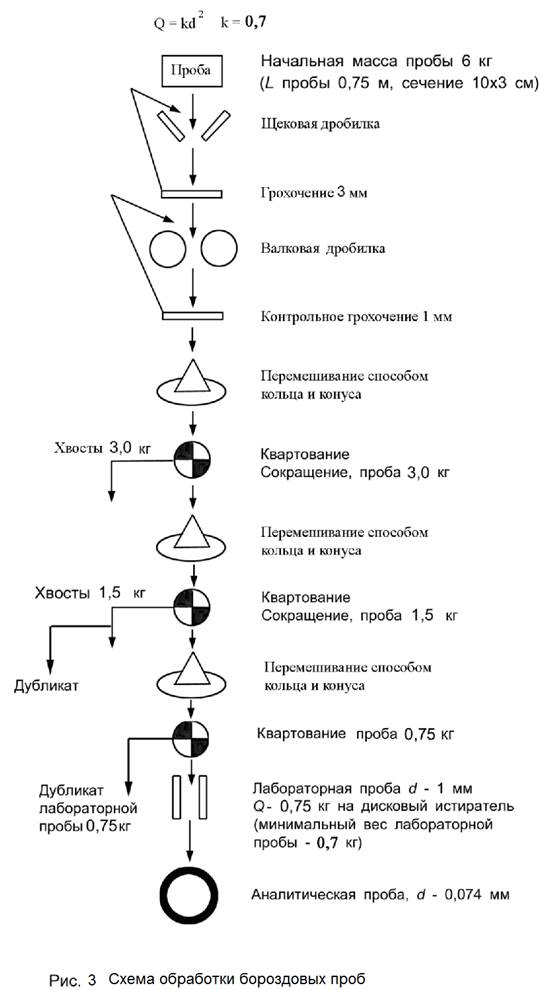

Обработка проб - предусматривается по типовой схеме с использованием многостадийного цикла дробления-измельчения машинно-ручным способом и доведением лабораторных проб на истирателях до размера частиц 0,074 – 0,045 мм. Коэффициент неравномерности распределения оруденения – 0,25.

Виды и объемы опробования и обработки проб представлены в таблице:

Таблица 1.

№№

п/п

Опробование Обработка

Виды, условия

(ручной отбор)

Един.

измер.

Кат.

пород

Всего

по

участ.

Виды, условия

(машинно-ручной

способ)

Всего

проб по

зада-

нию

1 2 3 4 5 6 7
1 Бороздовые пробы весом 6-15 кг, средняя длина 0,8 м

проба

п.м.

XIV-XV 45 Многостадийный цикл дробления-измельчения с доведением аналитических проб весом 300 г до частиц размером 0,074 мм 45
2 Керновые пробы весом 3-5 кг, ср. длина 0,8 м -"- VIII-IX 80

-"-

80
3 Литогеохимические пробы по первичным ореолам из керна скважин и канав, из геолго-радиометричеких маршрутов

-"-

964 Дробление-измельчение проб с истиранием до раз- мера частиц 0,074 мм, вес аналитической пробы 100 г 964
4 Истирание до размера частиц 0,045 мм 1089

3.3.6 Геологическая документация

При геологической документации канав будет производиться зарисовка одной из наиболее представительных стенок и полотна выработки в масштабе 1:50. Зарисовки сопровождаются подробным описанием вскрышных пород, разрывной тектоники, метасоматических изменений, проявлений рудной минерализации. При необходимости дополнительно в журналах документации делаются зарисовки наиболее интересных геологических объектов (взаимоотношений разнонаправленной тектоники, прожилковой и гнездовой минерализации, внутреннего строения рудных зон и т. д.).

Радиометрическая документация канав будет проводиться радиометром СРП-68-01 с цилиндрическим свинцовым экраном. Сеть наблюдений 0,5 х. 0,5 м со сгущением на аномальных участках до 0,25 х. 0,25 м.

Геологическая документация кернов скважин в масштабе 1:200 будет осуществляться параллельно с проходкой или непосредственно после окончания бурения, и сопровождаться обязательным сплошным радиометрическим промером керна прибором СРП-68-01 со свинцовым экраном. Описание пород производится порейсово и поинтервально с учетом изменчивости геологического разреза, проявленности тектонических разрывов и метасоматических процессов. Особое внимание будет уделено изучению руд и рудосопровождающих изменений. Рудный керн в керноразборочном помещении будет подвергнут детальному описанию с производством его зарисовки в масштабе 1:50. Одновременно будет производиться керновое опробование рудного керна и минералого-геохимическое опробование вмещающих пород.

3.3.7 Топографо-геодезические и маркшейдерские работы

Топографо-геодезические работы проводятся с целью обеспечения плановыми координатами и высотами объектов геолого-геофизических наблюдений и создания топографической основы отчетных материалов. Площадь работ обеспечена государственной основой масштаба 1:100000 - 1:10 000. Существует редкая сеть пунктов триангуляции 2-3 классов. Сети сгущения отсутствуют. Данный вид работ будет выполняться по подряду организацией ЗАО «Чукотнедра».

В соответствии с задачами настоящим проектом предусматривается выполнение следующих видов топографо-геодезических работ:

- проведение комплекса разбивочно-привязочных работ для обеспечения площадных (масштабы 1:10000-2000), профильных (с шагом 20м-2м) геолого-геофизических работ, а также планово-высотной привязки скважин и канав;

- создание геодезического обоснования на участках горно-буровых работ;

- составление топографической основы для отчетных материалов в масштабе 1:10000 и плана детальных работ масштаба 1:2000;

- прочие сопутствующие топогеодезические работы;

- камеральная обработка;

Разбивочно-привязочный комплекс включает в себя:

- перенесение на местность проекта расположения точек геолого-геофизических наблюдений;

- вешение магистралей и профилей;

- разбивку магистралей и профилей;

- аналитическую привязку точек топосети и горно-буровых работ.

Перенесение на местность точек геолого-геофизических наблюдений проводится на начальном этапе при отсутствии сетей рабочего обоснования. Рекогносцировка и опознание контуров проводится по топографической карте масштаба 1:25000. Линейные измерения выполняются стальной лентой с учетом угла наклона, а измерения магнитных азимутов и угловые засечки от нескольких пунктов буссолью БГ-1. Вешение магистралей и профилей планируется с помощью буссоли по заданным направлениям. Допустимые отклонения от заданного направления принимаются равными ±1°. Расстояние между вехами от 20 до 50 м, в зависимости от степени пересеченности рельефа. Разбивка профилей и магистралей выполняется мерным шнуром. Углы наклона измеряются эклиметром ЭВ-1 с точностью ±1°. В длины линий вводится поправка на наклон рельефа. Мерные шнуры изготавливаются длиной 20 метров. Регулярность поверок шнуров на полевом базисе не реже одного раза в месяц. Точность линейных измерений на разбивочных работах не ниже 1:300 по магистралям и 1:100 по рядовой сети. Закрепление точек на магистрали проводится колами и каменными турами, на профилях - пикетами. Аналитическая привязка характерных точек топосети и горно-буровых работ выполняется на открытой местности с использованием сети рабочего обоснования. Угловые измерения проводятся с помощью теодолита 2Т5, 2Т30 способом круговых приемов. Расхождения в значениях координат точки не менее ±3 м.

Комплекс работ по созданию рабочего обоснования предусматривает теодолитные ходы точности 1:2000 для привязки к государственной геодезической сети и создание сети пунктов сгущения методом триангуляции на открытой местности по вершинам и водоразделам. Угловые измерения выполняются теодолитом типа 2Т5 способом круговых приемов, измерение линий ходов - 50 метровой стальной лентой с приведением их к горизонту. Все точки теодолитных ходов точности 1:2000 закрепляются временными знаками.

Составление планов горно-буровых работ производится на основе тахеометрической съемки масштаба 1:200-1:1000 с высотой сечения рельефа через 1 м. Тахеометрическая съемка выполняется по готовому съемочному обоснованию теодолитом 2Т5 или 2Т30 М в соответствии с "Инструкцией по топографической съемке в масштабах 1:5000, 1:2000, 1:1000, 1:500 ГУГК 1985 г.". Составление планов тахеометрической съемки выполняется в полевых условиях для сличения рисовки рельефа и ситуации с местностью и последующего вычерчивания полевого оригинала.

В сопутствующие работы проектом включены: определение заданного азимута наклонного бурения, закрепление на местности пунктов рабочего обоснования, центральное изготовление кольев и вех. Методика определения в натуре азимута наклонного бурения, инструменты и допуски те же, что и для теодолитных ходов 1:500. Закреплено на местности долговременными знаками подлежат все пункты рабочего обоснования. В качестве центров используются отрезки труб и арматуры, в скальниках наносится маркировка несмываемой краской. На каждый закрепленный пункт составляется карточка с абрисом, описанием, привязкой к местным объектам. Изготовление кольев и вех предусматривается на базе ОАО "Сосновгео" механическим способом. Средний расход вех на пересеченной местности составит 30 шт. на 1 км вешения. Расход пикетных кольев при шаге разбивки 20 м - 50 шт. на 1 километр промера.

Камеральная обработка в целях обеспечения качества работ и оперативного использования топографических данных будет выполняться в полевой период на базе отрядов. Предусматриваются следующие виды работ:

- обработка материалов триангуляции, вычисление базисов теодолитных ходов точности 1:2000;

- вычисление координат точек аналитической привязки;

- составление топографической основы для отчетных материалов в масштабе 1:10000 и планов горно-буровых работ в масштабе 1:2000-1:1000.

Всего будет привязано 12 объектов (канав и буровых скважин).

3.3.8 Лабораторные и технологические исследования

Проектом предусматривается выполнение комплекса аналитических исследований всех видов проб.

Обработка проб. В обработку будут включены пробы весом до 0,3 кг (минералого-геохимические - 964 шт.), до 5 кг (керновые - 80 шт.), до 16 кг (бороздовые - 45 шт.). Дробление, истирание и сокращение проб с подготовкой аналитических навесок будет проводиться в лабораториях ОАО "Сосновгео" и БФ "Сосновгеология". Схемы обработки приведены на рис. 3, 4.

Для определения урана и тория по всем видам проб будет использоваться рентгено-спектральный анализ (РСА) с применением аппаратуры АРФ-6, обеспечивающий количественный анализ на уран во всем диапазоне его предполагаемых содержаний. Всего будет проанализировано 1089 проб. Эти же пробы предусматривается подвергнуть исследованиям полуколичественным спектральным анализом на 21 элемент. Часть из них (~560 проб) на полный спектральный анализ на 50 элементов.

Кроме этого планируется золотоспектрометрические анализы на золото в количестве 20 проб. Этот вид анализов будет выполнен по навескам от минералогических проб с сульфидной минерализацией (20 проб).

Виды и объемы основных лабораторных исследований приведены в таблице № 2:

№№

п/п

Виды работ

Един.

измер.

Всего проб
Обработка проб:
1. Литохимических проб проба 964
2. Бороздовых проб - " - 45
3. Керновых проб - " - 80
Спектральный анализ:
4. На 21 элемент - " - 1089
5. На 50 элементов - " - 560
6. Золотоспектрометрия - " - 20
Рентгено-спектральный анализ:
7. На уран - " - 1089
8. На торий - " - 1089
9. Составление заключений закл. 5

4. Подсчет ожидаемого прироста запасов

При реализации проекта на поисковые и оценочные работы на рудопроявлении, при сети исследования 100х50 зона в виде жилы, пологозалегающей мы выбираем проекцию на горизонтальную плоскость и выполняет подсчет запасов способом среднего арифметического.

Подсчет запасов по категории С2:

Площадь рудной зоны:

S=34100м2

Мощность: m= 2,9 метров.

Объем V=S х m (м3)

V= 34100м2 х 2,9м = 98890м3

Средняя объемная масса: d=4.2 г/см3 – 0,042 г/м3

Запас полезного ископаемого: Q = V х d

Q = 98890м3 х 0,042 г/м3 = 4153 г. - 4,150кг.

Среднее содержание: с = 0,5г/т

Запас полезного компонента Z = Q х c

Z = 4,150кг. х 0,5кг/т = 2075кг – 2,075 т.

Подсчет прогнозных ресурсов Р1:

Площадь S=10280м2

Мощность: m=2,9м

Объем:V= S х m

V= 10280м2 х 2,9м= 29812 м3

Средняя объемная масса: d= 4,2г/см3- 0,042г/м3

Запас полезного ископаемого: Q=V х d

Q=29812 м3 х 0,042г/м3 = 1252г –1,2кг

Среднее содержание: c=0,5г/т

Запас полезного компонента: Z=Q х c

Z= 1, 2 х 0, 5= 0, 6 т.

№ п/п Название работ Единица измерения Общий объем работ
1 Геологосъемочные и геологоморфологические работы
1.1 Масштаба 1: 10 000 пог.м 7400
2. Геофизические работы ф.т. 27100
2.1 ГИС пог.м 892
2.2 Гамма-опробование проба 160
3. Геохимические работы
3.1 Масштаба 1: 10 000 проба 2500
4. Горнопроходческие работы
4.1 Проходка канав бульдозером м3 840
4.2 Засыпка канав мехспособом м3 1200
5. Буровые работы м 892
6. Опробование
6.1 Бороздовое опробование проба 45
6.2 Керновое опробование проба 80
7. Геологическая документация
7.1 Документация канав пог.м 840
7.2 Документация керна скважин пог.м 892
8. Топографо-геодезические работы
8.1 Масштаба 1: 10 000 пог.м 7400
9 Лабораторные исследования
10.1 Золотоспектрометрия проба 20
10.2 Спектральный полуколичественный анализ на 21 элемент проба 1089
10.3 Спектральный количественный анализ на 50 элементов проба 560

10.4

Рентгено-спектральный на уран

проба

1089

10.5

Рентгено-спектральный на торий

проба

1089

5. Мероприятия по охране недр и окружающей среды

При выполнении геологоразведочных работ по проекту планируется использовать комплекс поисковых методов, включающий геолого-радиометрические, структурно-геофизические, литогеохимические, эманационные, минералого-петрографические исследования, горные и буровые работы.

В соответствии с "Инструкцией по геологическому обоснованию хозяйственной и иной деятельности" Минприроды России сделан анализ потенциальных источников загрязнения при производстве работ, дана прогнозная оценка экологического воздействия их при реализации проекта и необходимые мероприятия по защите окружающей среды.

Мероприятия по экологической безопасности, а также общехозяйственные вопросы будут согласовываться с администрацией района работ непосредственно перед их началом и по завершению.

В соответствии с требованиями законодательных актов РФ и нормативных документов по вопросам охраны окружающей среды и природных ресурсов, при проведении проектируемых работ будут проводиться защитные мероприятия по охране атмосферного воздуха, поверхностных и подземных вод, земельных ресурсов, растительного и животного мира.

Атмосферный воздух-источниками загрязнения атмосферного воздуха на территории производственной зоны временного вахтового поселка является следующие объекты:

- дизельный генератор АСД-100-1 шт.

- автотранспорт……

Непосредственно на площадках бурения и при проходке бульдозерных траншей источниками загрязнения атмосферного воздуха являются:

- дизельный генератор АСД-100, буровых установок - 2 шт.

- автотранспорт (водовозка) - 1 шт.

- узел приготовления глинистого раствора (узел пересыпки) - 1 шт.

При оценке экологической опасности производства категория опасности предприятия по аэропромвыбросам определяется по общепринятой формуле:

КОП = ∑ М L

пдк

где: М- масса выброса вещества, т/год

ПДК – среднесуточная предельная допустимая концентрация, мг\ м3

L – константа по видам загрязнений:

для 1 класса L = 1,7; для 2 класса L = 1,3

для 3 класса L = 1,0; для 4 класса L = 0,9

Расчет КОП с учетом проектных данных приведен в нижеследующей таблице:

Виды загрязняющих веществ Код вещества М, т/ 1 год ПДК, Мг/м3 Класс опасности

М L

пдк

Взвешенные вещества 2908 0,5 3
Сажа 0328 0,15 3
Сернистый ангидрит 0330 0,5 3
Двуокись азота 0301 0,085 2
Окись углерода 0337 5,0 4
Углеводороды 2704 1,0 4
Итого:

Согласно СН-245-71 по аэропромвыбросам определяется 5 класс опасности производства. При проведении работ отсутствуют промышленные стоки, не применяются токсичные материалы и опасные технологии. Наиболее опасными веществами являются взрывчатые вещества и нефтепродукты.

Предварительная оценка уровня загрязнения атмосферного воздуха при производстве работ по проекту показала, что выбросы вредных веществ не окажут отрицательного экологического воздействия на атмосферный воздух и среду обитания прилегающих районов.

Технология проведения буровых работ, эксплуатация дизельных электростанций исключают возможность аварийных и залповых выбросов в атмосферу загрязняющих веществ.

Для снижения выбросов вредных веществ в атмосферу, а также для экономного расходования топлива предусматривается постоянный контроль за состоянием двигателей внутреннего сгорания, периодическая регулировка топливной аппаратуры, своевременное выключение неработающих механизмов и своевременное их техническое обслуживание. Для уменьшения воздействия выбросов вредных веществ на персонал, предлагается располагать их источники не ближе 50 м от жилых и производственных зон, с учетом преобладающих направлений ветра с вариациями рельефа.

Почвы-при производстве работ по проекту будет происходить неизбежное нарушение почвенного покрова. Согласно ГОСТу 18.4.3.02-85 снятие плодородного слоя проектом не предусматривается, так как он в пределах площади либо совсем отсутствует, либо имеет малую мощность и засорен щебнем, обломками и глыбами коренных пород. Основные нарушения почвенно-растительного слоя предусматриваются при бурении скважин, проходке канав, строительстве подъездных дорог и при размещении лагерей. Ниже рассмотрены основные почвонарушающие виды работ, площади нарушения почвенно-растительного слоя и методы его восстановления.

При бурении скважин планируется строительство с разработкой грунта бульдозером и его перемещение на расстояние до 20 м.

Буровые площадки под скважины, по возможности, будут располагаться на участках с относительно не крутым склоном, что исключает большой объем планировки. На выбранных площадках почвенно-растительный слой будет перемещаться на расстояние 50 м. В пределах буровой площадки, как правило, располагаются: буровая установка, дизельная электростанция, глиномешалка, металлическая емкость с промывочной жидкостью и передвижная емкость с ГСМ.

Емкость с ГСМ размещается на максимальном удалении от буровой вышки и ДЭС в полном соответствии с "Временными рекомендациями по охране природы при геологоразведочном бурении скважин на твердые полезные ископаемые" (издание ВИТР, С-Петербург, 1991г.) и "Правилами пожарной безопасности для геологоразведочных организаций и предприятий" (Москва, Недра, 1980г.).

Место под емкость ГСМ особо тщательно будет очищено от кустарника, стерни, сухой травы и обваловано. Вокруг площадки с емкостью создается минерализованная полоса шириной 1.5 м. Емкость будет заполняться нефтепродуктами не более чем на 95%.

После окончания бурения площадки освобождаются от оборудования, очищаются от металлолома, производственных и бытовых отходов, после чего производится рекультивация местности.

Образующиеся при реализации проекта отходы, их объем и последующее размещение показаны в таблице "Перечень проектируемых промышленных, бытовых и иных отходов".

Поверхностные и подземные воды-в части охраны поверхностных и подземных вод и предотвращения нарушения естественного гидрогеологического режима, загрязнения поверхностных вод и водоносных горизонтов, проектом предусмотрены различные защитные мероприятия.

Планируется ограничивать хозяйственную деятельность в пределах водоохранных зон и строго соблюдать лимит на воду, применяя водооборотные системы при бурении и охлаждении двигателей внутреннего сгорания.

В процессе бурения, для снижения уровня нарушения сплошности пород, будут применяться алмазные и твердосплавные коронки, легкосплавные бурильные трубы, антивибрационная смазка КАВС, в качестве очистного агента будут использоваться малоглинистые растворы. Верхний интервал предусматривается закреплять обсадными трубами. В качестве исходного материала промывочных растворов и тампонажных смесей, снижающих поглощение промывочных жидкостей и, тем самым, загрязнение недр и подземных вод продуктами бурения, будут использоваться широко известные и апробированные харанорские глины, добываемые открытым способом в Забайкалье.

Промывочная жидкость и водно-глинистые растворы на выходе из скважин будут улавливаться в передвижные зумпфы и периодически очищаться от шлама. После завершения бурения шлам будет утилизирован путем добавления его в густой глинистый раствор, которым производится тампонаж скважин.

Горюче-смазочные материалы, попавшие на поверхность буровых площадок и площадок временного размещения ГСМ, будут собираться в отстойники-ловушки и сжигаться. Состояние поверхностных вод будет контролироваться путем отбора гидрохимических проб и их анализа в ЦАЛ БФ "Сосновгеологии".

Растительный и животный мир-при производстве геологоразведочных работ проектом предусматривается комплекс мероприятий, снижающих и компенсирующий ущерб, наносимый природе, в том числе растительному и животному миру.

При выборе мест размещения вахтового поселка, лагерей отрядов и объектов работ предпочтение будет отдаваться участкам с минимальной растительностью и требующим меньшего объема земляных работ, исключающих нарушение естественного состояния поверхности и водотоков. В пределах временного вахтового поселка и лагерей отрядов намечается устройство выгребных ям и туалетов, которые по завершению работ будут засыпаны. На весь период проведения геологоразведочных работ будет запрещена охота на диких животных, кроме санкционированной охотоведческими организациями. Для возмещения ущерба животному миру в смете проекта предусмотрены необходимые ассигнования.

6. Охрана труда и техника безопасности

Основные неблагоприятные природные факторы условий труда- к неблагоприятным природным факторам относятся: климатические, географические и биологические.

Географические природные факторы: из-за горного рельефа затруднена ориентировка на местности; наличие буреломов и крупно-глыбовых каменных россыпей на склонах и водоразделах, широкое развитие горельников, залесённость и заболоченность – позволяют отнести район к площадям с плохой проходимостью.

Биологические неблагоприятные природные факторы: включают в себя, главным образом, наличие гнуса, мошки, комаров, которыми изобилуют болотистые участки и низины речных долин. Характер растительности тоже представляет собой неблагоприятный фактор – это, в основном хвойная тайга с частым буреломом. Кроме того, в районе работ водится много диких зверей – хищников, таких как волки, медведи.

Климатические неблагоприятные природные факторы: в данном районе представлены отрицательными температурами, сильными морозами зимой и слишком коротким, дождливым летом. Так же к ним относится резкий перепад температур в течение суток.

Основные опасные и вредные производственные факторы- комплекс проектируемых работ представляет собой следующие виды: бурение скважин, проходка горных выработок.

Опасные и вредные производственные факторы подразделяют на:

• физические;

• химические;

• биологические;

• психофизиологические.

Опасные производственные факторы – факторы, приводящие к травматизму на производстве. К ним можно отнести:

а) средства транспорта. При неправильной перевозке людей (при несоблюдении ТБ) можно вывалиться из машины;

б) высокая температура летом может вызвать тепловой удар;

в) работа с оборудованием и инструментами. При бурении скважин, при монтаже-демонтаже бурового оборудования, при проходке горных выработок, при несоблюдении осторожности возможен травматизм по отношению к себе и к своим товарищам;

г) работа с ДЭС (дизельной электростанцией). При несоблюдении правил и техники безопасности можно получить удар током.

Вредные производственные факторы – факторы, приводящие к ухудшению здоровья работающих. К вредным факторам относятся:

а) работа на буровых установках. При работе бурового станка возникают шум и вибрация, приводящие к снижению слуха, вызывают нервное напряжение и общую утомляемость;

б) отсутствие режима питания или неполноценное питание. При подготовке к полевому сезону следует продумать, как разнообразить питание в буровых бригадах. При недостатке в пище витаминов и однообразии питания может развиться гастрит, приводящий к более серьёзным заболеваниям;

в) физические нагрузки. При производстве работ, временном строительстве, монтаже-демонтаже бурового оборудования вследствие напряжённой физической работы появляется усталость. И если не отдыхать в положенные часы, это может привести к невнимательности на рабочем месте, а вследствие чего к травматизму или вредно сказаться на дальнейшем здоровье и самочувствии рабочих.

Организация работ по охране труда - обеспечение безопасных условий труда при проведении геологоразведочных работ предусматривается осуществлять в соответствии с: Основами охраны труда в Российской Федерации; ФЗ " О промышленной безопасности опасных производственных объектов" (№116-ФЗ); ЕПБ при ГРР; ЕПБ при взрывных работах (ПБ 13-407-01), "Правилами безопасности при эксплуатации электроустановок (ПОТ РМ –016-2001) и других действующих инструкций и положений по ОТ и ТБ.

Ответственные: непосредственные руководители работ, непосредственные исполнители работ, работники вышестоящих, хозяйственных организаций.

Профессиональное обучение работающих проводится в порядке, предусмотренном “Типовым положением о подготовке и повышении квалификации рабочих непосредственно на производстве”. Рабочие бригад, в которых предусматривается совмещение производственных профессий, должны быть обучены всем видам работ, предусмотренным организацией труда в этих бригадах. Все обученные по профессии рабочие, как и вновь принятые, так и переведённые на другую работу, а также зачисленные учениками, должны пройти курс инструктажа по ТБ (технике безопасности) – вводный и на рабочем месте, по утверждённым программам. Каждому рабочему под личную роспись должны быть выданы администрацией инструкции по охране труда. К самостоятельной работе рабочие допускаются после сдачи экзаменов. Периодическая проверка знаний рабочих по ТБ проводится не реже одного раза в год. Организационно - технические мероприятия по охране труда и технике безопасности приведены в таблице

Для повышения безопасности при проведении работ планируется соблюдать нормы техники безопасности при разбивке полевой базы.

Основные должностные обязанности по охране труда руководителей работ:

а) обеспечение выполнения всеми работающими ТБ;

б) поддержка в исправном техническом состоянии аппаратуры;

в) обеспечение безопасности перевозки взрывчатки, ГСМ и людей, а также правильное хранение взрывчатки ГСМ;

г) организация и обучение по охране труда;

д) организация и проверка (или расследование) всех несчастных случаев, дорожно-транспортных происшествий;

е) организация и снабжение подчинённых спецодеждой, спецобувью и другими необходимыми средствами индивидуальной и коллективной защиты;

ж) организация правильного медобслуживания;

з) обобщение результатов работ и разработка мероприятий по обеспечению безопасности и здоровья работающих.

Основная документация по охране труда на местах работ:

а) журнал о приёме буровой установки в эксплуатацию;

б) журнал проверки состояния ТБ;

в) буровой журнал;

г) журнал инструктажа по ТБ;

д) инструкции по ТБ, пожарной безопасности и правилам оказания первой медицинской помощи;

Требования к профессиональному отбору и проверке знаний работающих:

Вновь принятые рабочие проходят медицинский осмотр и ознакомление с особенностями работы и трудовым распорядком (вводный инструктаж). После инструктажа на рабочем месте по программе профессии, стажировки и сдачи экзамена рабочий допускается к работе в буровой. ИТР сдает экзамены согласно графику, перед выездом на полевые работы по ПБ при ГРР, знании стандартов, системы, в зависимости от компетенции работника. Все лица, обслуживающие оборудование, транспорт, имеют установленные правилами права и допуски: профессиональные и по ежегодной проверке знаний ТБ. Порядок проведения обязательных предварительных при поступлении на работу и периодических медицинских осмотров трудящихся всех категорий работ определяется приказом Минздрава РФ № 90 от 1994 года.

Обеспечение работающих средствами индивидуальной защиты-редствами индивидуальной защиты (СИЗ) являются различные предметы снаряжения рабочих, предназначенные для защиты их от опасных и вредных производственных факторов. Должности, на которых требуется СИЗ, это геолог, буровик, помощник буровика, промывальщик и рабочий. К средствам индивидуальной защиты относятся: спецодежда, спецобувь, рукавицы и предохранительные приспособления.

При работе с ГСМ необходимо следить за чистотой кожи, стараться избегать попадания на открытые участки кожи различных масел, бензина, дизельного топлива. Работа с различными синтетическими смолами требует такого же отношения. При работе со сварочным оборудованием необходимо защищать лицо и глаза специальными масками или щитками, а руки от попадания горячей окалины рукавицами.

9. Сводная таблица проектируемых работ

№ п/п Название работ Единица измерения Общий объем работ
1 Геологосъемочные и геологоморфологические работы
1.1 Масштаба 1: 10 000 пог.м 7400
2. Геофизические работы ф.т. 27100
2.1 ГИС пог.м 892
2.2 Гамма-опробование проба 160
3. Геохимические работы
3.1 Масштаба 1: 10 000 проба 2500
4. Горнопроходческие работы
4.1 Проходка канав бульдозером м3 840
4.2 Засыпка канав мехспособом м3 1200
5. Буровые работы м 892
6. Опробование
6.1 Бороздовое опробование проба 45
6.2 Керновое опробование проба 80
7. Геологическая документация
7.1 Документация канав пог.м 840
7.2 Документация керна скважин пог.м 892
8. Топографо-геодезические работы
8.1 Масштаба 1: 10 000 пог.м 7400
9 Лабораторные исследования
10.1 Золотоспектрометрия проба 20
10.2 Спектральный полуколичественный анализ на 21 элемент проба 1089
10.3 Спектральный количественный анализ на 50 элементов проба 560

10.4

Рентгено-спектральный на уран

проба

1089

10.5

Рентгено-спектральный на торий

проба

1089

11. Заключение
