Реферат: Расчет долговечности ротора

Содержание:

Введение…………………………………………………………………………………..…..2

1. Буровой ротор. Назначения и основные требования………………………….…...3

2. Конструкция ротора…………………………………………………………….……5

2.1. Р560-Ш8……………………………………………………………….………5

2.2. У7-520-2……………………………………………………………….………7

2.3. Р-700…………………………………………………………………………..8

3. Индивидуальный привод ротора…………………………………………………..10

3.1. Индивидуальный привод на ротор ПИРЗ-4М………………….................10

3.2. Определение мощности привода ротора…………………………………..11

3.3. Нагрузки на роторный стол………………………………………..12

4. Монтаж ротора………………………………………………………………………13

5. Смазка ротора………………………………………………………………………..14

6. Конструкция элементов ротора…………………………………………………….16

6.1. Станина………………………………………………………………………16

6.2. Стол ротора…………………………………………………………………..16

6.3. Вкладыши и зажимы………………………………………………………...16

6.4. Коническая зубчатая передача……………………………………………...17

6.5. Подшипники стола ротора………………………………………………….18

6.6. Пневматический клиновый захват………………………………………....19

7. Расчет бурового ротора и его параметров…………………………………………20

7.1. Диаметр проходного отверстия…………………………………………….21

7.2. Допускаемая статистическая нагрузка……………………………………..21

7.3. Частота вращения стола ротора…………………………………………….22

7.4. Мощность ротора……………………………………………………………23

7.5. Максимальный вращающий момент……………………………………….24

7.6. Базовое расстояние…………………………………………………………..24

8. Расчет долговечности ротора……………………………………………………….25

8.1. Конические зубчатые колеса……………………………………………......25

8.2. Расчет главной опоры ротора……………………………………………….25

Вывод………………………………………………………………………………………...27

Список литературы………………………………………………………………………….28

Введение.

Для обеспечения программ добычи нефти и газа в Российской Федерации с каж­дым годом повышается объем бурения. Это требует увеличения не только числа буровых установок, но и их эффективности, изменения параметров и конструкции, так как меняются глубины скважин и условия их бурения.

Буровая установка — сложный комплекс агрегатов, машин и механиз­мов, выполняющих различные, но связанные между собой функции в про­цессе бурения скважины. Проектирование этого оборудования — специфич­ный' сложный процесс, и от конструктора требуется не только умение кон­струировать машины и их элементы, но и знание техники для специфики бурения скважин на нефть и газ.

Буровое оборудование, применяемое в нефтяной н газовой промыш­ленности, претерпело значительные изменения за последние 15—20 лет. По­явились установки для бурения скважин глубиной 7—12 тыс. м, установки для бурения на море при глубинах 20—1500 м и более, для бурения ку­стов скважин на болотах и др. Изменились технология бурения, конструк­ция скважин, усовершенствован породоразрущающий инструмент и увели­чилась длительность его работы в скважине.

Произошли изменения в теории машин и механизмов, основах расчета и конструирования машин и оборудования. При разработке новых машин приобретают все большее значение вопросы надежности, экономики, эрго­номики, экологии, инженерной психологии, технической эстетики. Развитие электронно-вычислительной техники резко изменило методы расчета и кон­струирования машин. В настоящее время ставится вопрос о переходе к системам автоматического проектирования (САПР).

1. Буровой ротор. Назначение и основные требования.

Применяемые при бурении скважин роторы предназначаются для передачи вращения бурильным трубам, поддержания на весу колонны бурильных и обсадных труб при их свинчивании и развинчивании, а также для выполнения ловильных опе­раций.

При турбинном бурении ротор удерживает колонну буриль­ных труб от вращения в сторону, противоположную направле­нию вращения долота, и используется для периодического про­ворачивания инструмента.

Схема устройства ротора показана на рис. 1. Ротор полу­чает движение от лебедки с помощью цепной передачи. На веду­щем валу 2 ротора монтируется на шпонке цепное колесо 1. Ведущийвал 2 находится на двух самоустанавливающихся роликовых подшипниках 3. На левом консольном конце веду­щего вала наглухо насаживается коническая шестерня 4, нахо­дящаяся в постоянном зацеплении с коническим зубчатым вен­цом 5, связанным со столом 6 ротора.

Стол ротора опирается на основную опору 10, восприни­мающую нагрузку от веса колонны обсадных или бурильных труб. Дополнительная опора 9 воспринимает нагрузки, дей­ствующие в обратном направлении, возникающие при вибра­циях инструмента и при проработке ствола. Внутри стола ротора монтируются вкладыши 11 и зажимы 12. Все детали ротора монтируются в станине 7, которая воспринимает и передает на фундамент ротора все нагрузки как в процессе бурения, так и при спуско-подъемных операциях.

Ротор имеет невращающийся кожух 8. Привод на ротор осу­ществляется либо при помощи цепнойпередачи, либо при по­мощи карданного вала, тогда вместо звездочки 1 на вал ротора устанавливается карданное сочленение.

Основные функции, выполняемые ротором, определяют требо­вания к его конструкции.

Прежде всего ротор должен быть надежным в работе, ибо выход его из строя может привести к серьезным осложнениям впроцессе бурения. Для этого необходимо обеспечить прочность основной и вспомогательной опоры и других его деталей. Тру­щиеся элементы ротора должны работать в герметической мас­ляной ванне достаточного объема. Следует предусмотреть надежные лабиринтовые устройства, предотвращающие попадание

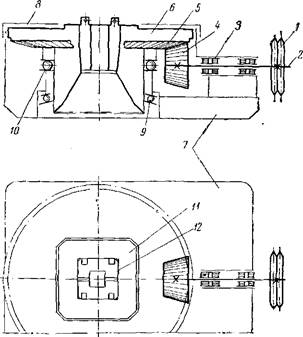

Рис. 1. Кинематическая схема ротора.

гли­нистого раствора во внутреннюю полость ротора. Ротор должен иметь приспособление для стопорения стола. Основной исход­ный размер ротора — диаметр отверстия (без вкладышей), через которое проходит долото (проходное отверстие).

В связи с переходом на бурение скважин уменьшенных и малых диаметров размер проходного отверстия будет умень­шаться, что приведет к уменьшению габаритов и веса роторов.

2. Конструкция ротора

2.1. Р560-Ш8

Ротор Р560-Ш8 предназначается для бурения 'глубоких сква­жин.

Стальная станина 1 ротора отлита за одно целое с кожухом ведущего вала (рис. 2). Внутренняя полость станины служит масляной ванной зубчатой передачи.

Рис. 2. Ротор Р560-Ш8 .

Стол 2 ротора представляет собой цельную стальную отливку с центральным отверстием диаметром 560 мм для пропуска бурильного инструмента и колонны обсадных труб и имеет в верхней части квадратный вырез под роторные вкладыши 3.

Между столом ротора и станиной устроено лабиринтное уплотнение, образуемое двумя кольцевыми выемками! на столе и соответствующими выступами на станине. Стол ротора имеет в нижней части резьбу, на которую

навинчивается гайка 4 ниж­него радиально-упорного подшипника 5, предназначенного для восприятия вертикальных усилий и толчков, а также частичного восприятия горизонтальных усилий, действующих на стол ро­тора.

Нижняя опора крепится специальной гайкой, которая снаб­жена передвижной шпонкой 7. Двадцать прорезей в нижней части стола ротора, в которые заходит передвижная шпонка гайки, позволяют регулировать люфт в подшипниках ротора.

Подшипник 5 состоит из двух колец и шариков в стальном сепараторе.

Основная опора 6 представляет собой шаровой радиально-5г порный подшипник, на котором вращается стол ротора, вос­принимающий нагрузку от веса колонны обсадных или буриль­ных труб.

Коническая зубчатая передача состоит из конического колеса 8, надетого на стол ротора горячей посадкой, и шестерни 9, насаженной на ведущий вал на шпонке 10.

Передача помещается в масляной ванне, защищенной от проникновения грязи.

Зацепление конической зубчатой пары при сборке регули­руется подбором прокладок.

Ведущий вал ротора 11 монтируется на двух двухрядных радиально-сферических роликовых подшипниках 12, помещен­ных в общем корпусе и обеспечивающих правильную установку и работу конического зацепления.

На консольном конце ведущего вала насаживаются сменные цепные колеса 13, приводимые в движение от трансмиссионного вала лебедки. Выступающая головка шпонки цепного колеса закрывается хомутом 14 из двух половин, стягиваемых двумя болтами.

В центральное отверстие стола ротора вставляется вкладыш 3, а в отверстие вкладыша — зажим 15 для рабочей трубы, состоящий из двух половин. Дляудержания вкладыша 3 ротора и зажима 15 при подъеме инструмента или в процессе бурения служат защелки 1,6, вмонтированные в столе ротора.

При транспортировке и установке на место в станине пре­дусмотрены специальные окна для подъема и спуска ротора.

Остановка стола при отвинчивании долота осуществляется защелкой 17 непосредственно через стол, в котором имеется шесть фрезерованных окон.

Благодаря конструкции кожуха 18 открытая вращающаяся часть стола остается минимальной и на одном уровне со столом создается неподвижная площадка, достаточная для установки элеватора при спуско-подъемных операциях. Кожух обеспечи­вает также сток грязевого раствора без разбрызгивания, раствор сливается на стол ротора при подъемных операциях.

Подшипники роторного вала имеют отдельную, изолирован­ную лабиринтами ванну, которая наполняется жидкой смазкой через специальное отверстие у горловины ротора. Смазка всех остальных частей ротора — зубчатой передачи, верхнего и ниж­него подшипников — производится из общей ванны, заполняе­мой через специальный отвод, находящийся со стороны, противо­положной горловине ротора. Как верхний, так и нижний под­шипники предварительно заливают маслом до определенного уровня. Коническая шестерня, вращаясь, зачерпывает масло из своей ванны и подает его на зубчатый венец. Стекая с венца, часть масла возвращается в ванну зубчатого колеса, часть попадает в ванну верхнего подшипника.

При переполнении ванны верхнего подшипника излишки масла, попадающие туда с венца ротора, будут переливаться и по специальным желобкам направляться в нижний подшипник.Числа оборотов стола ротора при различных передачах лебедки приведены в табл. 1.

Таблица1.

Число оборотов в минуту стола ротора при работе от лебедки

Число обо­ротов ведо­мого вала редуктора Передача от редуктора к лебедке Число обо­ротов транс­миссионного вала Передача от лебедки на ротор Число обо­ротов веду­щего вала ротора Коническая передача ротора Число оборотов стола ротора
243

36/40-36/57

220-155 49/20 539-380 21/58 96-138

2.2 У7-520-2


Ротор Уралмашзавода У7-520-2 (рис. 3)

Основная шаровая опора 1, на которой вращаетсястол 2 и которая воспринимает нагрузку от веса колонны обсадных или бурильных труб, расположена в нижней части станиныи представляет собой радиально-упорный подшипник. Верхнее кольцо подшипника насаживается на стол ротора, а нижнее установлено на кольцевой площадке станины; тем самым исклю­чается необходимость в нижней гайке, которая имеется в роторе Р560-Ш8.

Верхняя шаровая опора 3, также представляющая шарико­вый радиально-упорный подшипник, лежит на зубчатом венце 4. Коническая зубчатая передача состоит из стального венца 4, посаженного на стол ротора горячей посадкой, и шестерни 5, посаженной на шпонке на ведущий вал 6.

Сменные цепные колеса крепятся на консольном конце веду­щего вала на шпонке, головка которой прикрывается колпа­ком 7.

Для застопоривания стола ротора имеется храповое устрой­ство, колесо 8 которого наглухо насажено на ведущий вал ротора между его опорами. Две собачки стопорного устройства расположены по бокам храпового колеса.

На верхнюю часть стола надевается с натягом диск 9, в вы­емки которого входят выступы крышки 10, создавая лабиринт­ное уплотнение в верхней части ротора.

Вкладыши ротора 11 и зажим под квадрат 12, состоящие издвух половин каждые, предохраняются от вертикального перемещения защелками 13, которые при помощи осей 14 могут быть повернуты на 90°, чем достигается захват или освобождение вкладыша или зажима. Проходное отверстие в столе ротора равно 520 мм. Выпускаются также малогабаритные роторы для буровых установок меньшей грузоподъемности.

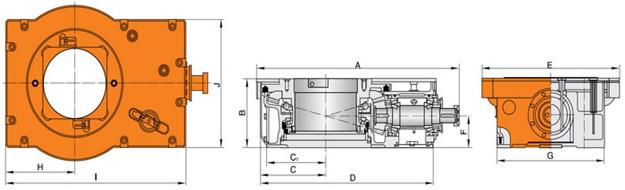

2.3 Р-700

Технические характеристики

Диаметр отверстия в столе ротора, мм 700
Допускаемая статическая нагрузка на стол ротора, тс 500
Статический крутящийся момент на столе ротора, кНм 80
Частота вращения стола ротора, об./мин, не более 350
Передаточное число от приводного вала до стола ротора 3,61
Масса (без вкладыша), кг 4790

Конструкция ротора имеет надежное лабиринтное уплотнение масляной ванны, которое защищает от попадания бурового раствора, обеспечивая повышенный срок службы зубчатой пары и основной опоры стола.

Конические зубчатые колеса вращательного механизма имеют эписиноидный зуб, за счет чего повышаются точность и плавность зацепления, обеспечивается бесшумная работа ротора.

Использование индивидуального привода ротора с тормозным устройством обеспечивает бесступенчатую фиксацию стола и плавное изменение числа оборотов ротора от нуля до максимума, что повышает точность проводки наклоннонаправленных скважин.

Литая станина ротора приспособлена для установки и крепления пневматического клинового захвата. Клиновой пневматический захват, управляемый педальным краном в зоне пульта бурильщика, позволяет механизировать захват и освобождение в роторе насоснокомпрессорных, бурильных, утяжеленных бурильных и обсадных труб при выполнении спускоподъемных операций.

Для каждого типоразмера ротора существуют свои клиновые пневматические захваты (ПКРБО-560, ПКРБО-700), имеющие одинаковую конструкцию и отличающиеся допускаемой осевой нагрузкой и условным диаметром захватываемых труб. Типоразмерный ряд определяется назначением и грузоподъемностью4 конструктивно главным параметром пневматических клиновых захватов является проходное отверстие в столе ротора.

3. Индивидуальный привод ротора.

При роторном бурении в зависимости от типа и размера долота, проходимых грунтов, глубины бурения и других факто­ров приходится менять число оборотов ротора. Поэтому воз­никла необходимость в разработке индивидуального привода для передачи на ротор соответствующих чисел оборотов неза­висимо от лебедки.

3.1. Индивидуальный привод на ротор ПИРЗ-4М (рис.4)

8 9 10 4 n 1 5

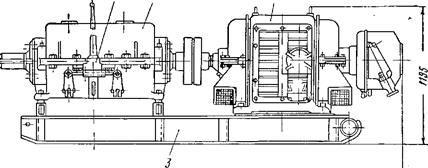

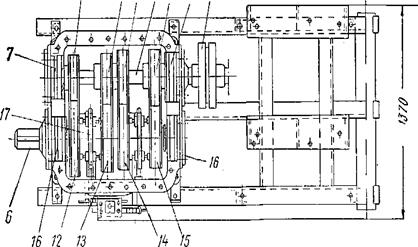

Рис. 4. Индивидуальный привод на ротор ПИРЗ-4М.

Состоит из электродвигателя 1 мощностью 130 кет п = 730 об/мин, коробки скоростей 2 и рамы 3. Вал электро­двигателя соединяется с ведущим валом коробки скоростей 4 при помощи муфты 5. Коробка скоростей двухвальная; на кон­сольном конце ведомого вала 6 на шпонке насажена половина карданного сочленения. Передача движения на ротор осуще­ствляется карданным валом с двумя карданными сочленениями соответственно между карданным валом и ротором и карданным валом и ведомым валом коробки скоростей.

В коробке скоростей находятся четыре пары цилиндриче­ских шестерен. На ведущем, валу установленном на двух ролико­подшипниках 7,наглухо насажены на шпонке шестерни 8, 9, 10 и 11, находящиеся в зацеплении с соответствующими шестер­нями 12, 13, 14 и 15 ведомого вала, имеющего в качестве опор роликоподшипники.

Шестерни ведомого вала свободно насажены на бронзовых втулках. Между парными шестернями ведомого вала на призма­тических шпонках посажены две двусторонние зубчатые муфты 17; включением их в зацепление с соответствующими шестернямведомого вала получаются четыре скорости вращения послед­него. Механизм включения 16 состоит из блокирующего устрой­ства, системы рычагов и тяг и устроен так, что, имея один рычаг включения, производит переключение всех скоростей и, кроме того, при одной какой-либо включенной скорости не допускает одновременного включения другой скорости.

Карданное сочленение, расположенное у ведущего вала ротора, имеет венец цепного колеса для аварийного привода ротора от лебедки.

принимают первую скорость в пределах 40—60 об/мин. Наи­высшая скорость стола ротора может быть принята в пределах 300—350 об/мин.

После установления исходных данных расчет ротора ведут в следующей последовательности: определяют мощность при­вода ротора, намечают кинематическую и конструктивную схемы, затем рассчитывают опоры стола ротора — основную и вспомо­гательную, ведущий вал ротора, коническую зубчатую передачу, подшипники ведущего вала.

3.2. Определение мощности привода ротора

Расход мощности при­вода ротора складывается из — потери мощности на вра­щение наземного оборудования, Nz— потери мощности на хо­лостое вращение инструмента в скважине и Из— мощности на разрушение породы долотом и преодоление трения его о по­роду.

Полный расход мощности N-l+ N2 для случая привода ротора от лебедкиможно опре­делить по формуле П. П. Шумилова, основанной на экспери­ментальных исследованиях,

Nx + Na = nУ'п 102 (2,2 + 0,16 d^Lу)

где п — число оборотов ротора в минуту;

dx — наружный диаметр бурильных труб в м;

L— длина бурильного инструмента в м;

У — удельный вес глинистого раствора в г/смг .

Мощность N3, необходимая для собственно бурения, зависит от типа и размера долота, физико-механических свойств бури­мых пород и элементов режима бурения. Эту составляющую расхода мощности с достаточной для расчета точностью можно определить по удельному расходу, т. е. по мощности, подводи­мой к долоту и приходящейся на единицу площади забоя. На основе экспериментальных данных за единицу удельного рас­хода мощности для роторного бурения можно принять 0,1 — 0,12 л. с./см2 как величину, достаточную для обеспечения совре­менных режимов бурения.

3.3. Нагрузки на роторный стол.

Во время буре­ния на стол ротора действует ряд нагрузок (рис. 5).

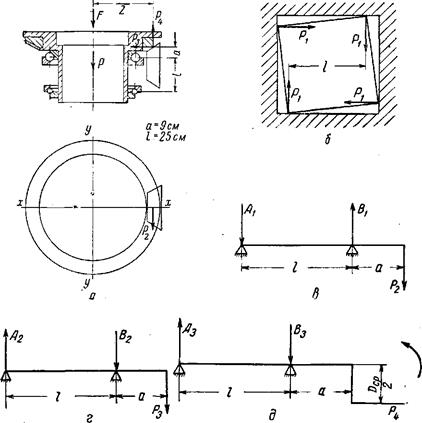

Рис. 5. Схема усилий, действующих на ротор.

а— усилие на стол и зубчатую передачу; б — схема действия сил в отверстии зажима; в,г,д— схема действия сил на ведущий вал.

В современных роторах в качестве опор стола применяются в основном шариковые радиально-упорные подшипники.

4. Монтаж ротора

Монтаж ротора выполняется на двух шахтовых брусьях, опирающихся на рамные брусья.Для точного фиксирования положения ротора на шахтовых брусьях вырубают пазы глубиной 70 мм (рис. 6, а), которые по ширине и длине точно соответствуют размерам основания ротора. Иногда ротор устанавливают на подроторных брусьях {рис. 6, б),прикрепляемых к шахтовым брусьям болтами. Для создания паза подроторные брусья делают по высоте на 70 мм меньше шахтовых.При бурении скважин глубиной свыше 3000 м шахтовые брусья опираются на две бетонные тумбы, которые с обеих сто­рон имеют окна. Во всех случаях для ограничения перемещения ротора вдоль оси брусьев между ними врезают два поперечных бруса с таким расчетом, чтобы расстояние между ними было равно длине ротора.

Правильность монтажа ротора контролируют отвесом и шну­рами, натянутыми по диагонали вышки, сверяя совпадение центра вышки с центром стола ротора. Проверка на горизон­тальность производится по уровню, а совпадение плоскостей цепных колес на трансмиссионном валу лебедки и ведущем валу ротора при помощи натяжения шнура.

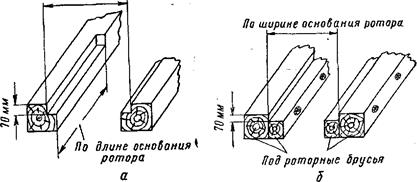

Рис. 6.

а— шахтовые брусья с пазом; б — сборка брусьев.

Когда ротор приводится в движение карданным валом, необ­ходимо проверить соосность валов ротора и приводного меха­низма.

5. Смазка ротора

Смазка бурового ротора один из важнейших технологических процессов в эксплуатации ротора. Стекающее с конического колеса масло не может прямо попасть в главную опору; попадая сначала в картер, оно имеет воз­можность отстояться, прежде чем попасть во внутреннюю часть подшипника. Так как уровень смазки достигает центров шаров опоры, масло оттуда центробежной силой выбрасывается в кар­тер, создавая циркуляцию, обеспечивающую хорошую смазку и охлаждение. В роторе верхний вспомогательный подшипник быстро выходит из строя, так как в опоре большого диаметра неправильно решена принудительная система смазки. Нижняя главная опора, находясь в масляной ванне, не защи­щена от попадания в нее продуктов износа зубчатой передачи.

Для верхней опоры предусмотрена принудительная смазка, усложнившая конструкцию. Эта конструкция не обеспечивает требуемой точности расположения осей опоры, так как верхний подшипник монтируется в промежуточной крышке, а не в кор­пусе, что снижает точность монтажа и надежность конструк­ции. И если не обеспечены условия точности, качества изготов­ления и хорошей смазки, осуществляющей надежный отвод тепла, то при столь высоких скоростях трудно ожидать надежной работы ротора. Схема конической передачи и крепления вращающегося стола и ведущего вала в неподвижном корпусе определяется не только схемой расположения опор и передачи, но и обеспечением их надежной смазкой, предохранением под­шипников от попадания в них продуктов износа и хорошим отводом тепла.

Анализ конструкции ведущего вала ротора показывает, что, несмотря на нагружение опоры у шестерни радиальными и осевыми нагрузками, сдвоенный конический подшипник с хорошо подобранными размерами обеспечивает требуемую долговечность, термические удлинения вала не влияют на зазор в зацеплении и не создают дополнительных нагрузок на подшипники, как в роторах других конструкций. В роторах должна быть предусмотрена высокая точность регулировки конического зубчатого зацепления. Регулировка ко­леса выполняется обычно с помощью прокладок, устанавливае­мых между корпусом и главной опорой, регулировка шестерни- прокладками, устанавливаемые между корпусом ротора и фланцем стакана, в котором смонтирован на подшипниках быстроходный вал ротора

ше­стерни — прокладками, устанавливаемыми между корпусом ротора и фланцем стакана, в котором смонтирован на подшип­никах быстроходный вал ротора. Зазор в подшипниках главной и вспомогательной опор стола ротора регулируется тонкими металлическими прокладками. Зубчатая коническая передача и опоры стола ротора должны быть сконструированы так, чтобы масло, стекающее с зубчатого колеса, прежде чем попасть в опоры, проходило через отстойник. В некоторых конструкциях роторов в нижних частях картера предусматриваются магнитные

маслоочистители. Вместимость масляной ванны должна обеспечивать достаточный запас жидкого масла для отвода тепла и охлаждения масла; допускается его нагрев не выше 80 °С.

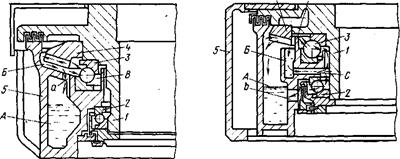

Рис. 7. Системы смазки роторов.

1 — стол ротора; 2, 3 — опоры вспомогательная и главная; 4 — колесо коническое; 5 — корпус ротора

6. Конструкции элементов ротора

6.1.Станина

Станина ротора представляет собой жесткую конструкцию коробчатого типа из стального литья или сварную из литых элементов из углеродистой стали марок 35Л, 40Л и др. Внут­ренняя часть ее одновременно является масляной ванной. В верх­ней части станины имеются кольцевые бурты (обычно три), со­здающие лабиринтное уплотнение, предохраняющее от выбра­сывания масла из станины и попадания в нее бурового раствора и грязи.

Станина должна быть достаточно жесткой для восприятия статических и динамических нагрузок. Оси отверстий и посадоч­ных гнезд подшипников опор стола и ведущего вала должны быть строго перпендикулярны, пересекаться между собой, а от­верстия концентричны во избежание перекосов подшипников. Внутренняя часть станины представляет собой резервуар (обычно вместимостью 20—60 л), заполненный до определен­ного уровня маслом. В станине предусматриваются отверстия для залива и слива масла и установки щупа для контроля его уровня. Внутренние элементы и стенки станины укрепля­ются ребрами для придания большей жесткости и прочности конструкции. Толщина стенок и ребер 12—25 мм. В полозьях станины предусматриваются отверстия для пропуска каната, служащего для подъема ротора при монтаже и демонтаже.

6.2. Стол ротора

Стол ротора представляет собой стальную отливку с от­верстием в середине и втулкой, служащей для монтажа его в опорах. Верхняя часть отверстия стола имеет квадратное углубление, в которое вставляется верхняя квадратная часть вкладышей. Размеры отверстий стола ротора и вкладышей нормализованы. Столы роторов изготовляются из стального литья марок 35Л, 40Л и др. Диаметр стола ротора зависит от диаметра проходного отверстия. Толщины стенок стола выбираются конструк­тивно (не менее 15 мм).

6.3. Вкладыши и зажимы

Вкладыши и зажимы являются промежуточными элемен­тами между столом ротора и ведущей трубой или клиньями. В отверстие ротора вставляется промежуточный вкладыш, со­стоящий из двух половин с квадратной верхней частью и ци­линдрической нижней. Во внутреннее коническое отверстие

вкладыша, диаметр которого больше наибольшего диаметра замка бурильных труб, вставляют либо зажимы скольжения ведущей трубы, либо роликовые зажимы.

Для роторного бурения следует применять роликовые за­жимы, так как меньшее трение между роликами и ведущей трубой снижает износ ведущих труб, уменьшает осевую на­грузку на главную опору и позволяет более точно поддержи­вать на долоте заданную нагрузку.

Роликовые зажимы надевают на ведущую трубу и остав­ляют на ней в течение всего времени бурения. При опускании ведущей трубы в отверстие ротора нижнюю квадратную часть корпуса зажима устанавливают в квадратное отверстие про­межуточного вкладыша ротора и фиксируют стопорами.

В верхней части вкладышей ротора должны быть преду­смотрены пазы для их захвата и подъема и пазы для замка, которым вкладыши запираются в процессе бурения для пре­дохранения их от выскакивания при вибрациях или вынужден­ных небольших подъемах бурильной колонны.

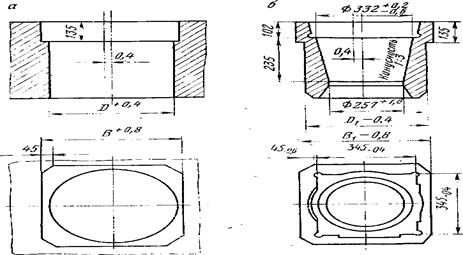

Рис 8. Размеры вкладышей и отверстия стола ротора

6.4. Коническая зубчатая передача

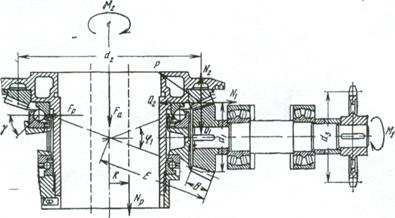

Коническая зубчатая передача в роторе один из ответствен­ных элементов, определяющих срок его службы. При выборе конструкции передачи размеры ведомого колеса и опор стола ротора принимают наименьшими для уменьшения окружных скоростей их вращения. В ряде случаев при бурении требу­ются высокие частоты вращения стола ротора. При частотах вращения стола ротора 350 об/мин окружные скорости в зуб­чатой передаче достигают 15—20 м/с и больше. Передачи изго­товляют с высоким классом точности.

Поскольку размеры ведомого большого ко­леса определяются конструктивно диаметром проходного от­верстия стола ротора, размеры ведущей шестерни стремятся, принимать возможно большими, допускаемыми высотой конст­рукции; число зубьев определяется в зависимости от величины модуля, полученного расчетом. В роторах буровых установок, рассчитанных на большие нагрузки, модуль зацепления обычно находится в пределах 10—20 мм.

Ширина зубчатых колес для конических передач не более 0,2Е (Е — конусная дистанция, мм). Коническую зубчатую пе­редачу для обеспечения требуемой долговечности следует из­готовлять со спиральным или косым зубом с углом наклона 6 до 30°. При термообработке до нарезки зубьев твердость 25— 32 HRC. После нарезки зубьев их 'термообработка до твердо­сти 50—58 HRC осуществляется либо токами высокой частоты, либо с нагревом пламенем горелки и последующим охлажде­нием водой. Твердость ведущих шестерен должна быть на 3— 5 HRC больше твердости ведомых.

6.5. Подшипники стола ротора

Подшипники стола ротора в большинстве случаев исполь­зуют упорно-радиального типа, так как в роторах очень высо­кие скорости движения тел качения. Шарики допускают более высокие скорости, чем ролики, и центробежные силы тел каче­ния воспринимаются беговой дорожкой кольца.

Чаще в основ­ной и во вспомогательной опорах применяют однорядные под­шипники . Некоторые зарубежные фирмы приме­няют в роторах небольших диаметров сдвоенные подшипники — шариковые однорядный или двойной и ко­нические . Конические подшипники для высоких частот вращения должны иметь очень высокую точность изго­товления.

Опорами ведущих быстроходных валов служат роликопод­шипники почти всех типов. Обычно наиболее нагруженными являются подшипники, расположенные у ведущей шестерни, воспринимающие осевые нагрузки. В опорах, не воспринимаю­щих осевые нагрузки, лучше применять роликоподшипники с цилиндрическими роликами, позволяющими компенсировать без смещения наружной обоймы тепловые расширения вала и неточности его монтажа. Если по расчетной долговечности не удается подобрать подходящий подшипник с цилиндрическими роликами, то может быть применен или сферический радиаль­ный подшипник с бочкообразными роликами, или двойной ко­нический. В этом случае с приводной стороны вала целесообразно применять роликовые цилиндрические подшипники, до­пускающие осевые смещения, или сферические роликоподшип­ники с бочкообразными роликами, но иногда применяют и сдво­енные конические или цилиндрические роликоподшипники.

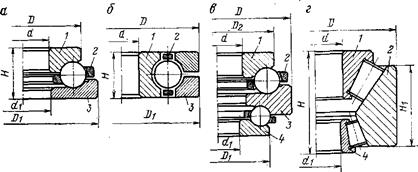

Рис 9. Подшипники опор стола ротора

/ — кольцо внутреннее; 2 — сепаратор; 3 — кольцо наружное; 4 — кольцо внутреннее вспомогательной опоры

6.6. Пневматический клиновый захват

Пневматический клиновой захват. Для спуско-подъемных операций в процессе бурения глубоких скважин' роторы обору­дуются клиновыми захватами с пневматическим управлением. Эти клиновые захваты предназначены для механизированного захвата и удержания на весу в столе ротора бурильных колонн при СПО и обсадных труб при спуске их в скважину.

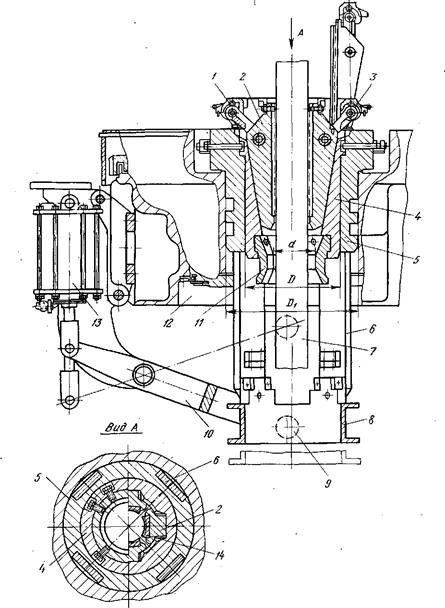

На рис. 10 показан встроенный в ротор автоматический клиновой захват с пневматическим цилиндром, который управ­ляет подъемом и опусканием клиньев для захвата или осво­бождения бурильной колонны при СПО. При операциях буре­ния клинья убирают и на их место устанавливают зажим веду­щей трубы. Шток цилиндра связан системой рычагов с бугелем и толкающими рычагами, поднимающими и опускающими клинья. Во время бурения, когда стол ротора вращается, встро­енные в него рычаги с бугельным кольцом также вращаются, плашки а пневмоцилиндр с рычагами, укрепленный на станине ротора, неподвижен.

Бурильная труба при установке ее на роторе охватывается и удерживается тремя или четырьмя клиньями с укрепленными на них плашками, имеющими зубья.

Рис.10. Захват клиновой пневматический:

/ — траверса; 2 — клинья; 3 — рычаг; 4 — вкладыш; 5 —втулка; 6 — Стойка; 7 — буриль­ная труба; 8 — рама кольцевая; 9 — ролик; 10 —рычаг с вилкой; 11 —кольцо; 12 — ста­нина ротора; 13 — цнлнндр пневматический; 14 — плашки

7. Расчет бурового ротора и его параметров

7.1. Диаметр проходного отверстия

Диаметр проходного отверстия в столе роторадолжен быть достаточным для спуска долот и обсадных труб, используемых при бурении и креплении скважины. Для этого необходимо, чтобы отверстие в столе ротора было больше диаметра долота при бурении под направление:

D = Dдн + δ (дельта) мм,

где D — диаметр проходного отверстия в столе ротора; Dлн — диаметр долота при бурении под направление скважины; δ — диаметральный зазор, необходимый для свободного прохода до­лота (б = 20 мм).

В глубоких скважинах диаметр направления обычно возрастает вследствие увеличения числа промежуточных колонн. Ниже приведены наи­более распространенные диаметры направлений и долот для бу­рения скважины под направление.

Глубина скважины, м <3000 3000—5000 5000—8000

Диаметр направления, мм 325—426 426 - 525 525—580

Диаметр долота, мм 394—540 490— 610 590—705

Из приведенных данных следует, что диаметры направлений и соответствующих им долот для рассматриваемых глубин сква­жин ограничиваются определенными пределами. Благодаря этому можно использовать в буровых установках смежных по глубине бурения классов роторы, имеющие одинаковый диаметр проход­ного отверстия, и сократить соответственно их номенклатуру.

7.2. Допускаемая статическая нагрузка

Допускаемая статическая нагрузкана стол ротора должна быть достаточной для удержания в неподвижном состоянии наи­более тяжелой обсадной колонны, применяемой в заданном диа­пазоне глубин бурения. В большинстве случаев более тяжелыми оказываются промежуточные колонны обсадных труб, вес кото­рых для некоторых конструкций скважины приближается к зна­чению допускаемой нагрузки на крюке буровой установки. По­этому паспортное значение допускаемой статической нагрузки на стол ротора обычно совпадает с величиной допускаемой нагрузки на крюке, принятой для буровых установок соответствующего класса.

Наряду с этим допускаемая статическая нагрузка не. должна превышать статической грузоподъемности подшипника основной опоры стола ротора. Исходя из рассмотренных условий, можно записать

Gмах < Р < С0 ,

где Gмах—масса наиболее тяжелой колонны обсадных труб, при­меняемой в заданном диапазоне глубин бурения;

Р — допускае­мая статическая нагрузка на стол ротора;

Со — статическая гру­зоподъемность подшипника основной опоры стола ротора.

Подшипники опор стола ротора, как указывалось ранее, под­бираются по диаметру проходного отверстия. Основные размеры и ориентировочные расчетные параметры упорно-радиальных ша­рикоподшипников, применяемых в основной опоре стола буровых роторов, приведены в табл. VII.!.

Из приведенных в табл. VII.! данных следует, что упорно-ра­диальные шариковые подшипники, выбранные по диаметру проходкого отверстия стола ротора, обеспечивают более чем 1,5-крат­ный запас по отношению к допускаемой статической нагрузке на стол ротора.

7.3. Частота вращения стола ротора

Частоту вращения стола роторавыбирают в соответствии с требованиями, предъявляемыми технологией бурения скважин. Наибольшая частота вращения стола ротора ограничивается кри­тической частотой вращения буровых долот: nмах <250 об/мин.

Опыт бурения скважин роторным способом показывает, что при дальнейшем увеличении частоты вращении ухудшаются по­казатели работы долот. Наряду с этим следует учитывать, что с ростом частоты вращения увеличиваются центробежные силы, вызывающие продольный изгиб бурильной колонны, вследствие которого происходят усталостные разрушения в ее резьбовых со­единениях и искривление ствола скважины.

Бурение глубокозалегающих абразивных и весьма твердых пород, забуривание и калибровка ствола скважин проводятся при частоте вращения до 50 об/мин. Для периодического проворачи­вания бурильной колонны с целью устранения прихватов при бу­рении забойными двигателями, а также для вращения ловильного инструмента при аварииях в скважине требуется дальнейшее сни­жение частоты вращения стола ротора до 15 об/мин. С учетом этих требований наименьшая частота вращения стола ротораnmin = 15-50 об/мин.

Отношение предельных значений частоты вращения опреде­ляет диапазон ее регулирования: Rn= nmах/nmin

На скоростную характеристику ротора существенно влияет тип используемого привода. Предпочтительным является электро­привод постоянного тока, обеспечивающий беccтупенчатое изме­нение частоты вращения стола ротора в необходимом диапазоне регулирования. При дизельном приводе и электроприводе пере­менного тока используются механические передачи, осуществляю­щие ступенчатое регулирование частоты вращения стола ротора. Число скоростей ротора должно быть достаточным для удовлет­ворения требований бурения.

7.4. Мощность ротора

Мощность роторадолжна быть достаточной для вращения бу­рильной колонны, долота и разрушения забоя скважины:N = (Nх.в + Nд)/η (эта)

где Nх . в — мощность на холостое вращение бурильной колонны; Nд — мощность на вращение долота и разрушение забоя; η — к. п. д.ротора = 0.9-0.95

Мощность на холостое вращение бурильной колонны(момент, передаваемый долоту, равен нулю) расходуется на преодоление сопротивлений вращению, возникающих в системе бурильная ко­лонна — скважина. Сопротивление вращению зависит от длины и диаметра бурильной колонны, плотности промывочной жидкости в скважине, трения труб о стенки скважины. Сопротивление вра­щению изменяется в зависимости от кривизны и состояния стенок скважины, пространственной формы бурильной колонны, вибра­ций, вызванных трением и центробежными силами.

Nх.в = c*ρ*d*Ln 10

Где: ρ – плотность раствора; d – наружный диаметр бурильных труб, м; L – длина бурильных труб, м; n – частота бурильной колонны, об/мин; с – коэффициент, учитывающий угол искривления скважины:

Угол искривления, градус: 6 6-9 10-25 26-35

Коэффициент, с: 19-29 30-34 35-46 47-52

Мощность, расходуемая на вращение долота и разрушение за­боя скважины,рассчитывается по следующей формуле:

Nд = 3.5 k Рд Dд n 10

где = 0.2-0.3 – для изношенного долота; = 0.1-0.2 – для нового долота при бурении в твёрдых породах; Рд — осевая на­грузка на долото, кН; п —частота вращения долота,

Дд - диаметр долота, м.

В процессе бурения скважины происходит непрерывно-ступен­чатое изменение потребляемой ротором мощности. Это обуслов­лено последовательным увеличением длины бурильной колонны, ступенчатым уменьшением диаметра используемых долот, а также изменением режимов бурения по мере углубления скважины. Для выбора ротора, удовлетворяющего требованиям бурения скважины определяют мощности, не­обходимые для бурения скважины под направление, кондуктор, промежуточные и эксплуатационную колонны.

По наибольшей полученной величине выбирают расчетную мощность ротора.

7.5. Максимальный вращающий момент

Максимальный вращающий момент (в кН-м) определяют по мощности и

минимальной частоте вращения стола ротора:

Мmах = N*η/n min

где N мощность ротора, кВт; η— к. п. д. ротора; nmin - минимальная частота вращения, об/мин.

Максимальный вращающий момент ограничивается проч­ностью бурильной колонны и деталей, передающих вращение столу ротора.

7.6. Базовое расстояние

Базовое расстояние , измеряемое от оси ротора до первого ряда зубьев цепной звездочки на быстроходном валу ротора, исполь­зуется при проектировании цепной передачи, передающей враще­ние от лебедки ротору.

Основные параметры роторов, регламентированные ГОСТ 4938-78 и ГОСТ 16293-82, приведены ниже.

Типоразмер ротора Р-460 Р-560 Р-700 Р-950 Р-1260
Диаметр отверстия в столе ротора, мм 460 560 700 950 1260
Допускаемая статическая нагрузка на стол ротора, кН 2000 3200 4000 6300 8000
Мощность ротора, кВт 180 370 440 500 540
Максимальный крутящий момент, кН-м, не более 30 50 80 120 180
Базовое расстояние, м 1 353 1 353 1 353 1 353 1 651
Условная глубина бурения, м 1600 2500—4000 3200—6500 6500—10000 8000—12500
Передаточное число конической пары 3,15 3,61 3,13 3,81 3,96
Масса ротора 3,1 5,8 4,8 7 10,3

Частота вращения для всех типоразмеров не более 250 об/мин. Проходной диаметр диаметр втулки ротора для всех типоразмеров 225 мм.

Параметры по ГОСТ 16293-82.

8. Расчёт долговечности ротора.

Долговечность ротора зависит в основном от величины дей­ствующих нагрузок, конструкции и качества его изготовления, монтажа зубчатой передачи и подшипников.

Основные элементы ротора, определяющие его долговечность – его коническая зубчатая передача и опоры стола.

8.1. Конические зубчатые колеса

Конические зубчатые колеса передачи изготовляются с круговым или тангенциальным зубом с углом наклона до 30°. Колёса изготовляют из легированных сталей и после нарезки зуба их поверхность подвергают термической обработке до твер­дости поверхности его рабочих профилей 50-58 HRС. Обработка осуществляется токами высокой частоты либо нагревом пламенем горелки и последующим охлаждением водой.

Так как окружные скорости конической передачи до­стигают 15—20 м/с и более, то их изготовляют не ниже 6 степени точности по ГОСТ 1758-81. . В роторах передаточное отно­шение обычно и = 2,5 - 4. Поскольку размеры ведомого колеса определяются конструктивно диаметром проходного отверстия стола ротора, число его зубьев выбирается в зависимости от модуля, полученного расчетным путем, и передаточного отно­шения. Модуль конической пары обычно равен 10—20 мм.

Ширина зубчатых колес для конических передач b <0,2 Е, где Е — конусная дистанция; ширина шестерен b = (0,15 - 0,2)А, где А — межцентровое расстояние передачи.

8.2. Расчёт главной опоры ротора.

Подшипники стола ротора – главные элементы, определяющие долговечность ротора.

Долговечность опор ротора обычно принимают 3000 ч при эквивалентной динамической нагрузке, создаваемой при вращении бурильной колонны заданной длины при частоте вращения её 100 об/мин.

Для определе­ния срока службы подшипников сначала рассчитывают действующие на опоры усилия (рис.11). Для этого надо найти усилия, дей­ствующие в зацеплении: окружное усилие Р, радиальные Q и осевые N.

При расчете роторов обычно условно принимают, что привод ведущего вала всегда осуществляется цепной передачей при ми­нимальном диаметре ведущей звездочки, к. п. д. ротора

η = 0,9, коэффициент запаса kз=2-4.


Ри Рис 11. Расчетная схема ротора

Условные обозначения::

М2 – крутящий момент на столе ротора;

М1 – крутящий момент на ведущем валу;

Nр – осевое усилие, создаваемое трением ведущей трубы о вкладыши;

Усилия действующие в зубчатом зацеплении: окружное – Р, осевое шестерни – N1, радиальное шестерни – Q1, осевое колеса – N2, радиальное колеса – Q2.

Fa, – постоянное по величине и направлению осевое усилие,;

Fp - постоянная по величине и направлению радиальная нагрузка, действующее на главную опору;

R – радиус приложения нагрузки между ведущей трубой и зажимами;

α – угол профиля зуба;

φ1- (фи) угол начального конуса шестерни, градус;

d1 - диаметры шестерни ведущего вала, d2 –диаметр ведомого колеса, d3 – диаметр звёздочки.

Е – дистанционное расстояние;

В – ширина зуба;

Вывод

Основные направления технического прогресса в области бу­ровой техники основываются на последних достижениях ведущих инженеров и специалистов в области усоверщенствования и создания нового бурового оборудования. В нефтяной и газовой промышленности особенноширо­кое применение должно получить бурение скважин уменьшенных и малых диаметров с облегченными конструкциями буровых уста­новок, применение электробуров и малогабаритных турбобуров; первоочередным и неотлояшым делом должно быть осуществление комплексной механизации спуско-подъемных операций в бурении, вышечно-монтажных работ, процессов приготовления и очистки промывочных растворов».

Одна из характерных черт развития буровой техники — уве­личение мощности буровых установок. Мощность установок для глубокого бурения доходит до 5000 квти более.

В ближайшие годы начнется бурение скважин значительно большей глубины чем существующие. В настоящее время ведутся подготовительные работы по созданию оборудования для выполнения этой сложной задачи.

Список литературы

1. Алексеевский Г. В. Буроэые установки Уралмашзавода. М., Недра

2. Анурьев В. И. Справочник конструктора-машиностроителя. М., Машиностроение, 1982

3. Буровые установки Уралмашзавода. Вып.'2. М., Недра, 1975

4. Ильский А. Л. Оборудование для бурения нефтяных скважин. М., Машиностроение, 1980

5. Лесецкий В. А., Ильский А, Л. Буровые машины и механизмы. М., Недра, 1980
