Министерство образования и науки Украины

Донецкий Национальный Технический Университет

Красноармейский индустриальный институт

Кафедра "РКК"

Контрольная работа с дисциплины

„Минералогия и петрография”

Вариант №3

Выполнил :

студентка гр. ОПГ-07-2 _____________________________________ Л.В. Бех

Проверила: ______________________________________ Н.А. Рязанцева

Красноармейск – 2008

1. Що собою являють гоніометри, яки типи гоніометрів Ви знаєте?

Для измерения природных многогранников были изобретены специальные приборы — гониометры (от греческого «гония» — угол). Ученым Каранжо был предложен простейший из них, так называемый прикладной гониометр (рис. 1). Он состоит из линейки АВ и транспортира CD. Кристалл К прикла­дывается так, чтобы между его гранями, линейкой и транспор­тиром не было просвета; величина угла фиксируется непосред­ственно на транспортире.

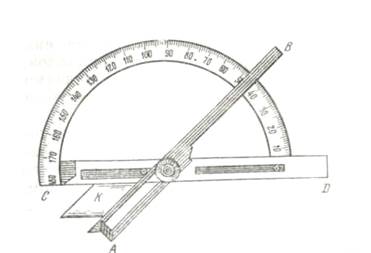

Рис. 1 Прикладной гониометр Каранжо

Неудобство этих гониометров состоит в том, что на них можно измерять углы лишь достаточно крупных кристаллов, в то время как часто приходится иметь дело с кристаллами размером в 2—3 мм и менее. Кроме того, точность измерения на прикладных гониометрах не превышает 1°.

Изобретенный впоследствии Волластоном отражательный го­ниометр дал возможность измерять мелкие кристаллы со зна­чительно большей точностью. В центре лимба отражательного гониометра (рис. 2) находится кристаллоносец с кристаллом, на который через специальную трубу (коллиматор) направля­ется узкий пучок света. В другой, зрительной, трубе при пово­ротах лимба фиксируются сигналы (отсветы) от граней кри­сталла. Двугранный угол определяется по разности двух от­счетов, он является дополнительным до 180°.

Рис. 2 Схема отражательного гониометра:

Л – лимб, К- кристалл, О – осветитель, З – зрительная труба


Е. С. Федоровым был изобретен двукружный гониометр (рис. 3), в котором имеются два круга — горизонтальный и вертикальный, что дает возможность измерять углы между лю­быми гранями кристалла, не меняя его положения. На этом приборе можно быстро замерить положение граней в сфериче­ских координатах даже для самых мелких кристаллов.

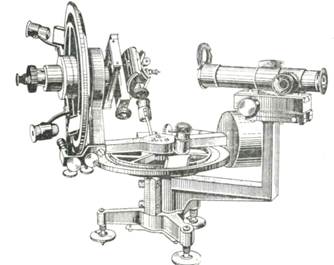

Рис. 3. Двукружный гониометр Е.С. Федорова конца прошлого века (вверху) и совеременный двукружный гониометр фирмы ЭНРАФ НОНИУС (внизу)

2. До якої сингонії і категорії відносяться кристали з формулами симетрії.

3 L 2 3 PC

3 L 4 4 L 3 6 L 2 9 PC

Дати назву простих форм кристалів з вище означеними формулами.

Кристал с формулой симетрии 3 L 2 3 PC относится к низшей категории, ромбической сингонии.

Название вида по наиболее простой общей форме – ромбо-дипирамидальный.

Комбинацию простых форм для кристалов ромбической сингонии рассмотрим на примере оливина (рис.4):

Рис. 4 Оливин. Формула симметрии 3L2 3PC. Простые формы с указанием числовых параметров граней (в пространстве): 3 пинакоида а(100), b(010), с(001), 3 ромбические призмы m(110), d(101), k(021), ромбическая дипирамида) e(111).

Кристал с формулой симетрии 3 L 4 4 L 3 6 L 2 9 PC относится к высшей категории, кубческой сингонии.

Название вида по наиболее простой общей форме – ромбо-дипирамидальный .

Комбинацию простых форм для кристалов кубической сингонии рассмотрим на примере кристала гранат (рис.5):

Рис.5 Гранат. Формула симметрии 3L4 4L3 6L2 9PC. Простые формы с указанием числовых параметров граней (в пространстве): ромбододекаэдр d(110) и тетрагонтриокраэдр n(211).

3. Що таке кристалоструктурний зв'язок в мінералах?

Определяющей единицей во всех кристаллических структу­рах является атом, состоящий из положительно заряженного ядра, окруженного отрицательно заряженными электронными оболочками. Положительно или отрицательно заряженные атомы носят название ионов, соответственно катионов и анионов. Предполагается, что атомы и ионы имеют сфери­ческую форму и определенный объем, непроницаемый для дру­гих атомов и ионов.

Обычно выделяют четыре типа межатомной связи:

1) металлическую, характерную для металлов;

2) ионную, обычную для солей (связь между противоположно заряженными ионами);

3) ковалентную или атомную, наблюдаемую в газах и ор­ганических соединениях (связь за счет обмена электронами между атомами);

4) остаточную (или ван-дер-ваальсовую) связь, слабую, существующую между молекулами.

Типы химической связи обусловливают свойства кристалли­ческих веществ и удобны для классификации структур. Так, выделяются металлические, ионные, атомные и молекулярные структуры. Иногда в одном и том же кристалле существуют различные типы связи. Такие кристаллические структуры Р. Эванс назвал гетеродесмическими в отличие от гомодесмических с одним типом связи.

В царстве минералов преобладают гетеродесмические и ион­ные структуры. Преобладающим типом связи является ионная, характерная для силикатов и других кислородных соединений. Для окислов и гидроокислов характерна ионно-ковалентная связь с преобладанием ионной. Чисто ионные структуры ти­пичны для галогенидов. Чисто атомные структуры встречаются в минералах очень редко, такую структуру имеет, например, алмаз. Для сульфидов обычна ионно-ковалентная связь с пре­обладанием ковалентности. Металлические связи и металли­ческие структуры типичны только для минералов, встречаю­щихся в виде самородных элементов (меди, золота, пла­тины и др.). Молекулярные структуры для минералов не ха­рактерны и принадлежат главным образом органическим соеди­нениям.

В кристаллохимии разработано представление, согласно ко­торому выполнение пространства атомами или ионами происхо­дит по принципу плотнейшей упаковки шаров. При этом шары занимают 74,05 % объема, а остальное занимают пустоты. Пу­стоты имеют тетраэдрическую форму (между четырьмя ша­рами) и октаэдрическую (между 6 шарами). В пустотах обычно располагаются катионы, размеры (радиусы) которых меньше размеров анионов. Таким образом, основной объем кристалли­ческих решеток минералов, а, следовательно, и объем вещества земной коры занимают анионы, в промежутках между кото­рыми располагаются катионы.

Если рассматривать кристаллические структуры как плотнейшие упаковки шаров, то расстояние между центрами сосед­них атомов или ионов можно считать равным сумме радиусов этих атомов или ионов. Рентгеноструктурный анализ позволяет определять расстояние между атомами (ионами), благодаря чему можно определить их радиусы и, в конечном счете, струк­туру кристаллического вещества. Для вычисления ионных ра­диусов достаточно знать размер хотя бы одного иона. Н. В. Бе­лов и Г. Б. Бокий использовали для этого размер иона кисло­рода О2- = 0,136 нм.
