Реферат: Курсовая работа по теории электрических цепей

Часть 1.

Анализ цепи во временной области методом переменных состояния при постоянных воздействиях.

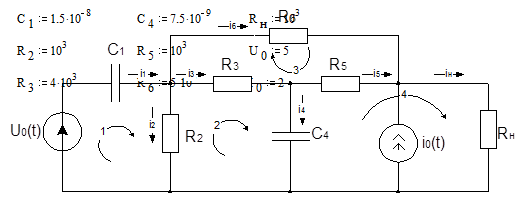

Для схемы:

U₀ (t)= U₀ =constU₀ =5 В

i₀ (t)=I₀ d₁ (t) I₀ =2 A

1.1 Составить уравнения состояния для цепи при t ³ 0.

Переменными состояния для данной схемы будут являться напряжения на емкостях С₁ и С₄ . Для нахождения уравнений состояния запишем уравнения по I и II законам Кирхгофа:

(1)

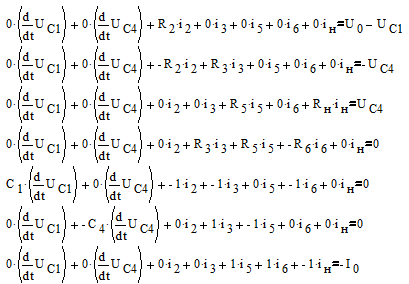

Для нахождения производных переменных состояния решим следующую систему, полученную из системы (1), приняв за неизвестные все токи, участвующие в системе (1) и первые производные переменных состояния. Переменные состояния примем за известные величины для получения их в правой части уравнений состояния:

(2)

Решаем эту систему в матричном виде с помощью MathCad:

Таким образом, уравнения состояния будут иметь вид:

1.2 Найти точные решения уравнений состояния.

Сначала найдем корни характеристического уравнения как собственные числа матрицы, составленной из коэффициентов при переменных состояния в уравнениях состояния:

Общий вид точных решений уравнений состояния:

Вынужденные составляющие найдем как частное решение уравнений состояния, учитывая то, что если в цепи включены только постоянные источники питания, значит, и принужденные составляющие будут константами, соответственно производные принужденных составляющих будут равны нулю. Учитывая выше сказанное, найдем их из уравнений состояния следующим способом:

Начальные условия (находятся из схемы):

Для нахождения постоянных интегрирования A₁ , A₂ , A₃ , A₄ требуется 4 уравнения. Первые два уравнения получим из выражений точного решения уравнений состояния, учитывая законы коммутаций: переменные состояния не меняют своего значения в момент коммутации.

При t=0:

Далее найдем значения производных переменных состояния при t=0 из уравнений состояния:

Выражения эти производных найденные из выражений решения уравнений состояния:

При t=0:

Таким образом имеем 4 уравнения для нахождения постоянных интегрирования, находим их:

Точные решения уравнений состояния:

1.2 Найти решения уравнений состояния, используя один из численных методов.

Для численного решения уравнений состояния воспользуемся алгоритмом Эйлера:

Подставляя выражения производных из уравнений состояния:

h – шаг расчета =2*10^-6 с. i=1…100. Переменными с нулевыми индексами являются значения начальных условий.

(X) = [e^(A)t -1][A]^-1 [B][V]

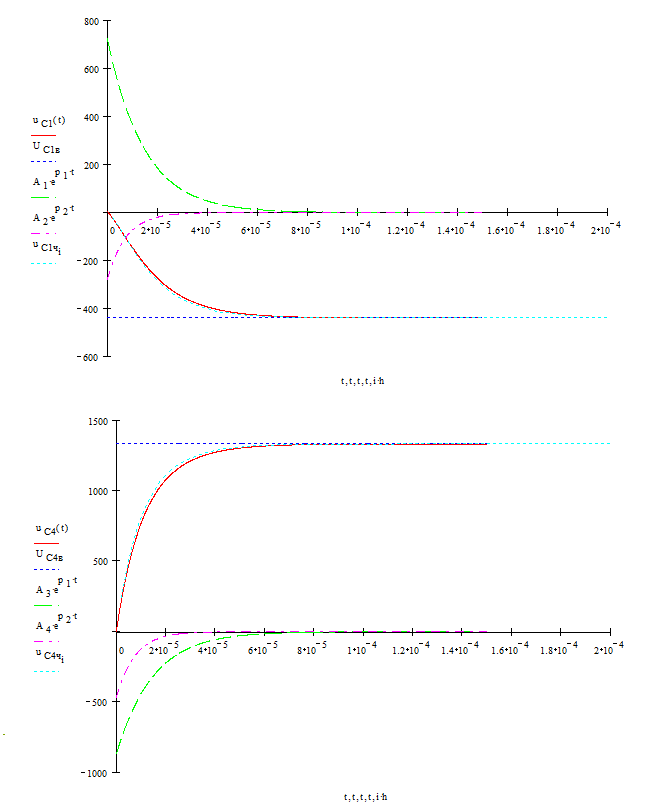

1.4 Построить точные и численные решения уравнений состояния, совместив их попарно на одном графике для каждой из переменной состояния.

Часть 2.

Анализ цепи операторным методом при апериодическом воздействии.

Анализу подлежит следующая цепь:

Параметры импульса: U_m =10 В t_u =6*10^-5 c

Форма импульса:

2.1 Определить функцию передачи:

воспользуемся методом пропорциональных величин и определим u(t)=1(t), его Лапласово изображение U₀ (s)=1/s.

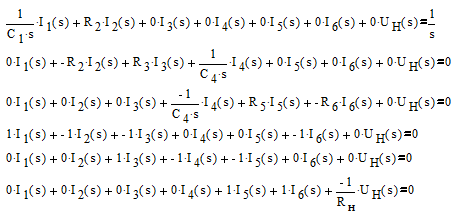

Запишем уравнения по законам Кирхгофа в операторной форме, учитывая, что начальные условия нулевые:

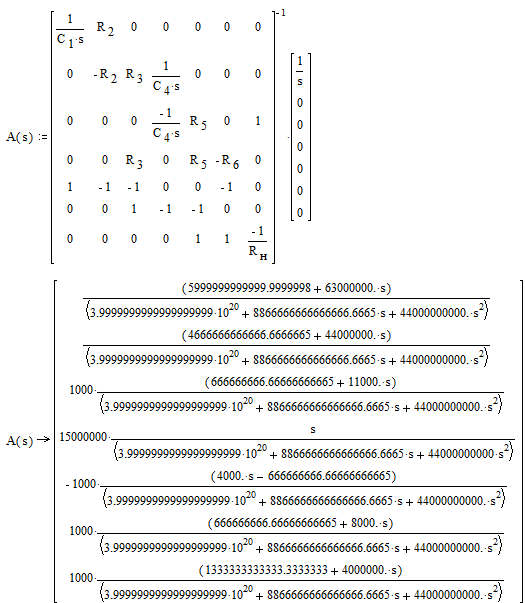

Решаем эту систему:

Таким образом:

Функция передачи:

2.2 Найти нули и полюсы функции передачи и нанести их на плоскость комплексной частоты. Полюсы:

Нули:

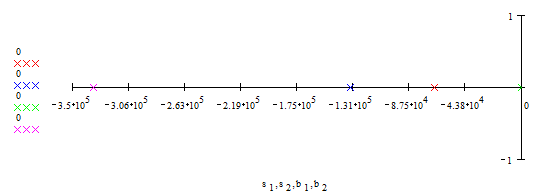

Плоскость комплексной частоты:

2.3 Найти переходную и импульсную характеристики для выходного напряжения.

Импульсная характеристика:

Выделим постоянную часть в H_U (s):

Числитель получившейся дроби:

Упрощенное выражение H_U (s):

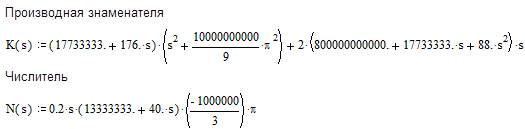

Для нахождения оригинала воспользуемся теоремой о разложении. Для этого найдем производную знаменателя:

Коэффициенты разложения:

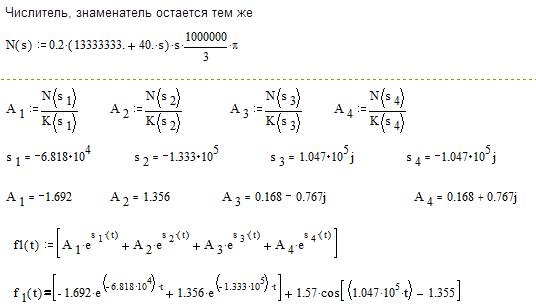

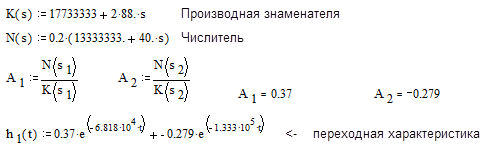

Оригинал импульсной характеристики:

Переходная характеристика:

Этим же методом находим оригинал характеристики:

2.4 Определить изображение по Лапласу входного импульса.

Изабражение по Лапласу фукции f(t):

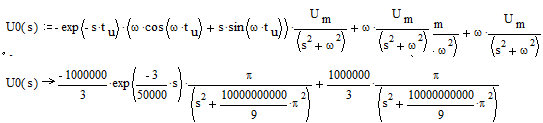

Поэтому изображение входного сигнала будет

2.5 Найти напряжение на выходе схемы, используя H_U ( s ).

Изображение выходного сигнала:

Найдем отдельно оригиналы части выражения при и при части, не имеющей этого множителя:

Функция напряжения на выходе схемы, получена с использованием теоремы о смещении оригинала:

2.6 Построить на одном графике переходную и импульсную характеристики цепи, на другом – входной и выходной сигналы.

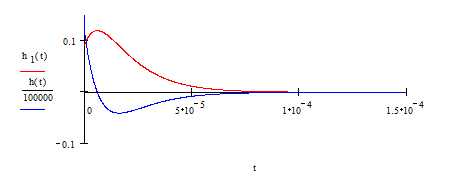

Переходная h₁ (t) и импульсная h(t) характеристики.

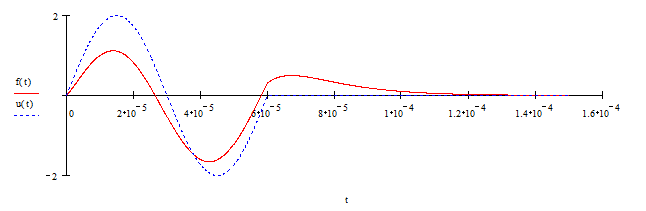

Входной и выходной сигналы.

Часть 3.

Анализ цепи частотным методом при апериодическом воздействии.

3.1 Найти и построить амплитудно-фазовую (АФХ), амлитудно-частотную (АЧХ) и фазо-частотную (ФЧХ) характеристики функций передачи H_U (s).

амплитудно-фазовая характеристика:

амплитудно-частотная характеристика:

фазо-частотная характеристика:

График АЧХ:

График ФЧХ:

3.2 Определить полосу пропускания цепи по уровню 0.707
.

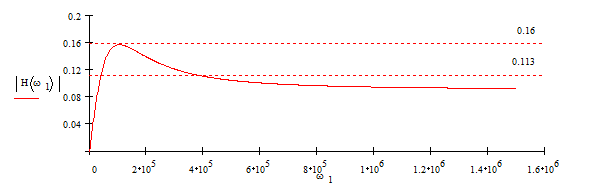

Из графика АЧХ находим полосу пропускания цепи: с^-1 .

3.3 Найти и построить амплитудный и фазовый спектры входного сигнала по уровню 0.1 .

Амплитудный спектр входного сигнала:

Фазовый спектр входного сигнала:

График амплитудного и фазового спектра входного сигнала:

3.4 Сопоставляя спектры входного сигнала с частотными характеристиками цепи, дать предварительные заключения об ожидаемых искажениях сигнала на выходе цепи.

Существенная часть амплитудного спектра входного сигнала укладывается в полосу пропускания, исключая полосу 0-5*10⁴ с^-1 , где и будут наблюдаться основные амплитудные искажения. Фазо-частотная характеристика цепи нелинейна, поэтому здесь будут иметь место фазовые искажения, что видно на рис.

3.5 Найти и построить амплитудный и фазовый спектр выходного сигнала.

Получаются по формулам:

3.6 Определить выходной сигнал по вещественной частотной характеристике, используя приближенный метод Гиллемина.

Вещественная характеристика:

Существенную часть этой характеристики кусочно-линейно аппроксимируем. Начертим первую и вторую производную кусочно-линейной аппроксимирующей функции.

График вещественной характеристики:

Тогда:

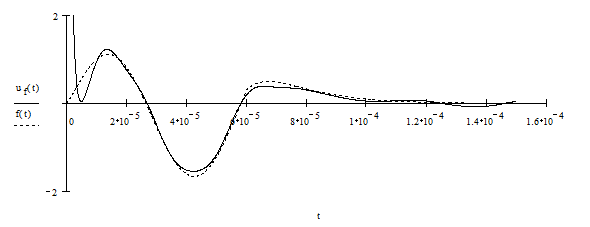

График напряжения, вычисленного по этой формуле, и полученный в ч.2.

Анализ цепи частотным методом при периодическом воздействии.

Дано: T=18*10^-5 c. U_m =10 В. t_u =6*10^-5 c.

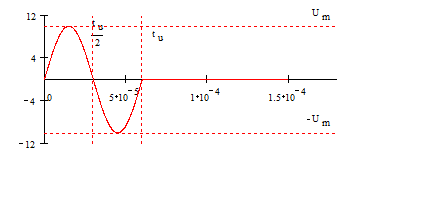

форма сигнала u₀ (t):

4.1 Разложить в ряд Фурье заданную периодическую последовательность импульсов и построить ее амплитудный и фазовый спектры.

Коэффициенты ряда Фурье для u₀ (t) найдём из следующего соотношения:

где w₁ = 2p/Т , k=0, 1, 2, ... w₁₌ 3.491*10⁴ с.

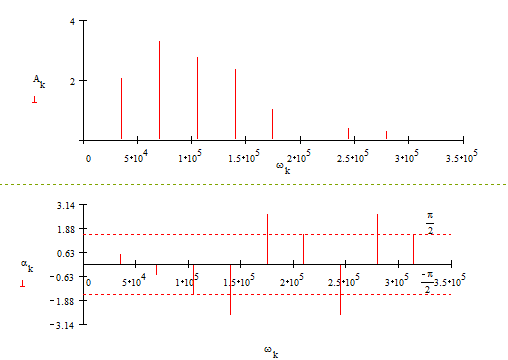

Значения A_k и a_k приведены в табл. ,на рис. , построены соответственно амплитудный и фазовый спектры заданной периодически последовательности сигналов u₀ (t).

Таким образом, в соответствии с шириной спектра .

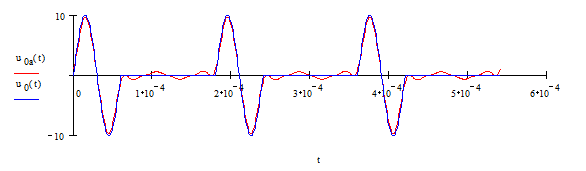

4.2 Построить на одном графике заданную периодическую последовательность импульсов и ее аппроксимацию отрезком ряда Фурье, число гармоник которого определяется шириной амплитудного спектра входного сигнала, найденной в п 3.3.

4.3 Используя рассчитанные в п. 3.1 АЧХ и ФЧХ функции передачи цепи, определить напряжение или ток на выходе цепи в виде отрезка ряда Фурье.

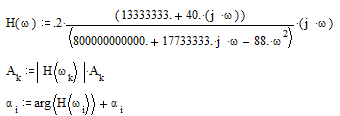

Для определения коэффициентов ряда Фурье выходного напряжения вычислим значения АЧХ и ФЧХ функции передачи для значений kw₁ , k=0, 1, 2, ..., 8. Тогда

В итоге получим:

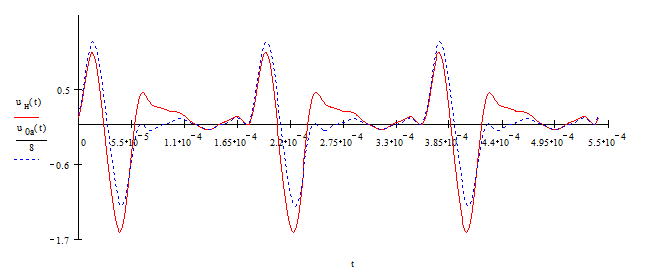

4.4 Построить напряжение на выходе цепи в виде суммы гармоник найденного отрезка ряда Фурье.
