Презентация: Электрические машины переменного тока

Выполнили: студенты гр.9ВМ-20

Байбурин Э.

Ильин Ю.

Исламгалиев И.

Исхаков Р.

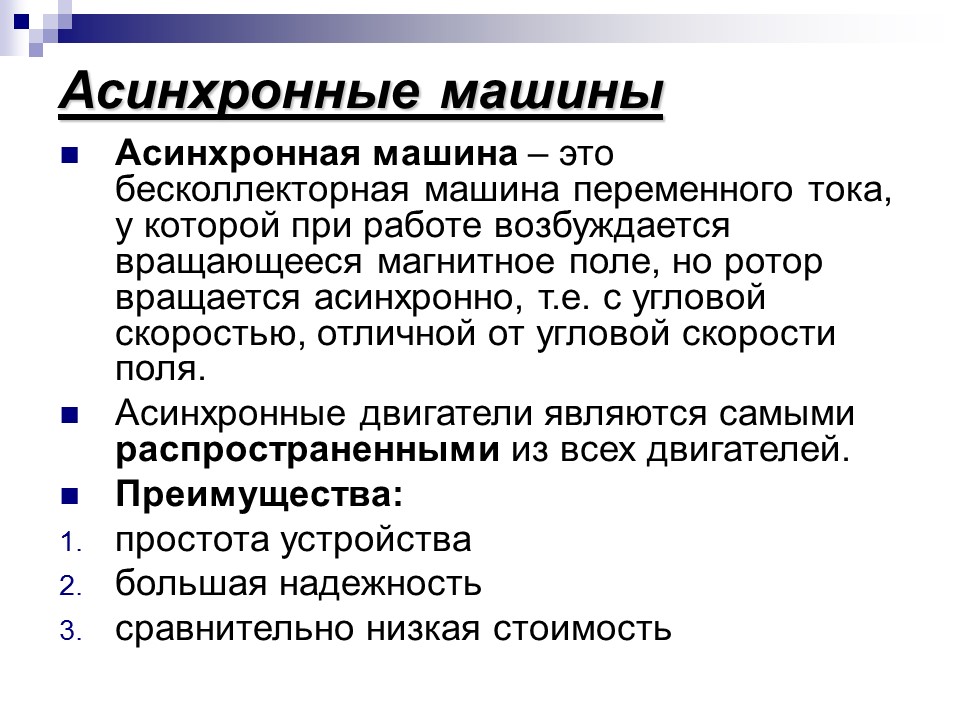

Асинхронные машины

- Асинхронная машина – это бесколлекторная машина переменного тока, у которой при работе возбуждается вращающееся магнитное поле, но ротор вращается асинхронно, т.е. с угловой скоростью, отличной от угловой скорости поля.

- Асинхронные двигатели являются самыми распространенными из всех двигателей.

- Преимущества:

- простота устройства

- большая надежность

- сравнительно низкая стоимость

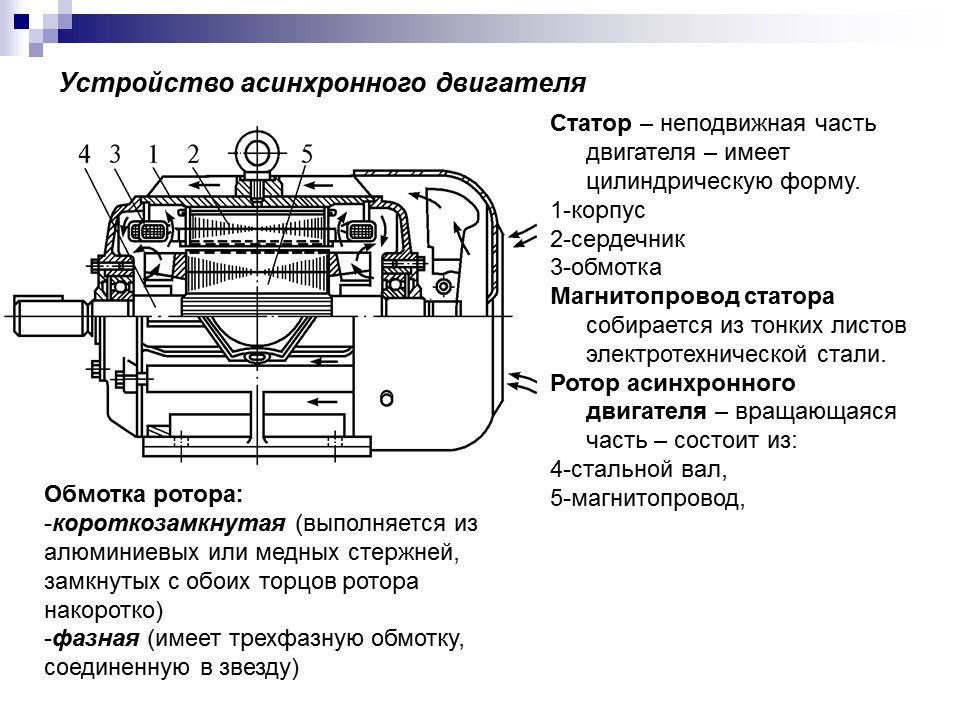

Устройство асинхронного двигателя

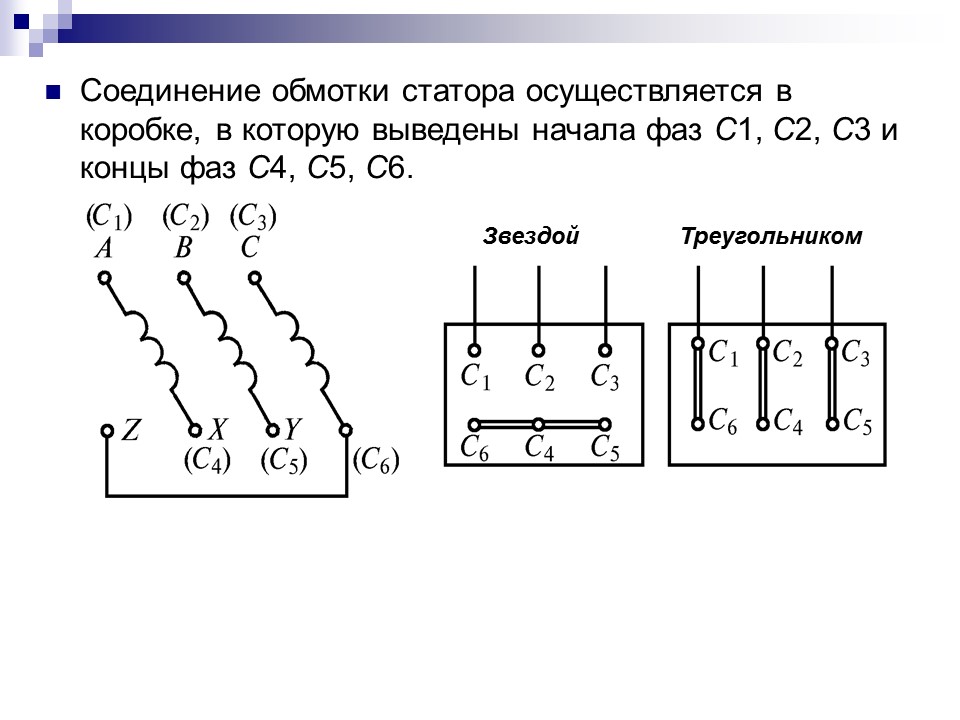

- Соединение обмотки статора осуществляется в коробке, в которую выведены начала фаз С 1, С 2, С 3 и концы фаз С 4, С 5, С 6.

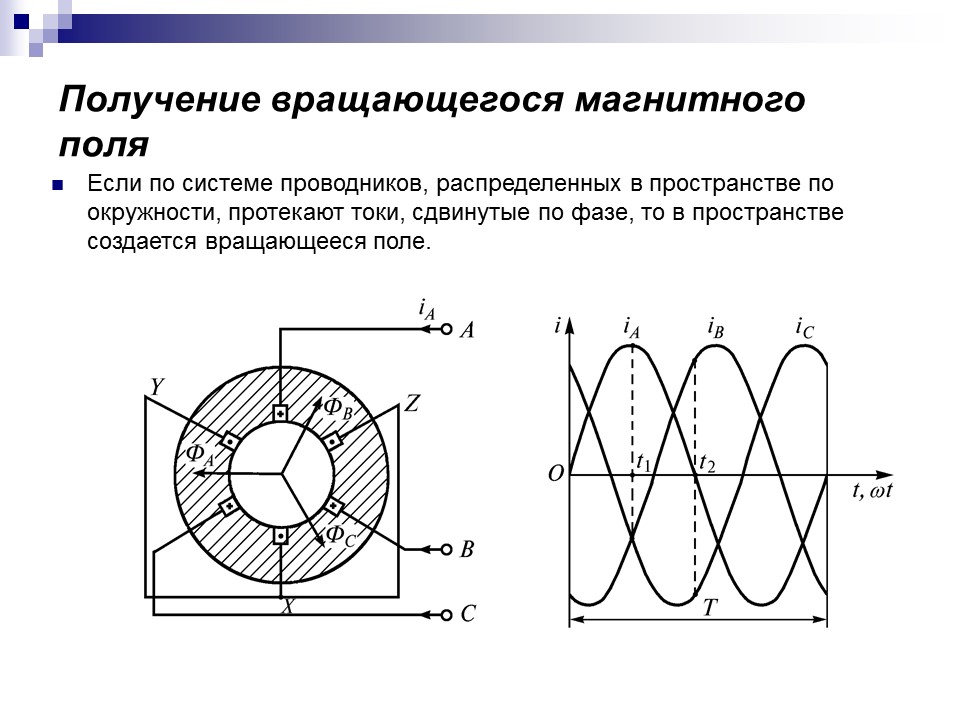

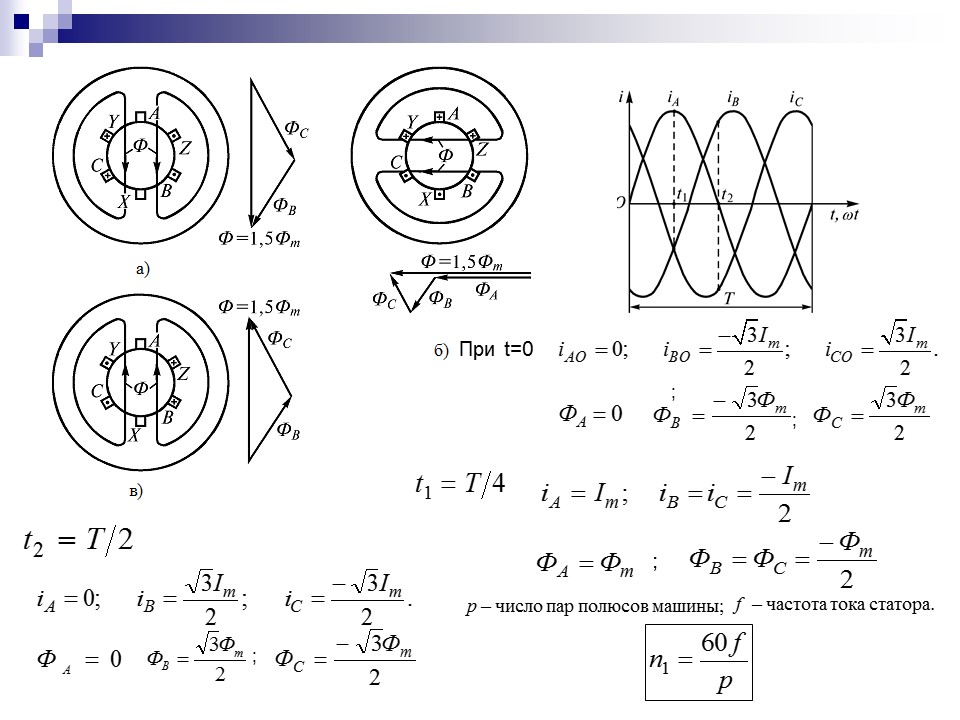

Получение вращающегося магнитного поля

- Если по системе проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе, то в пространстве создается вращающееся поле.

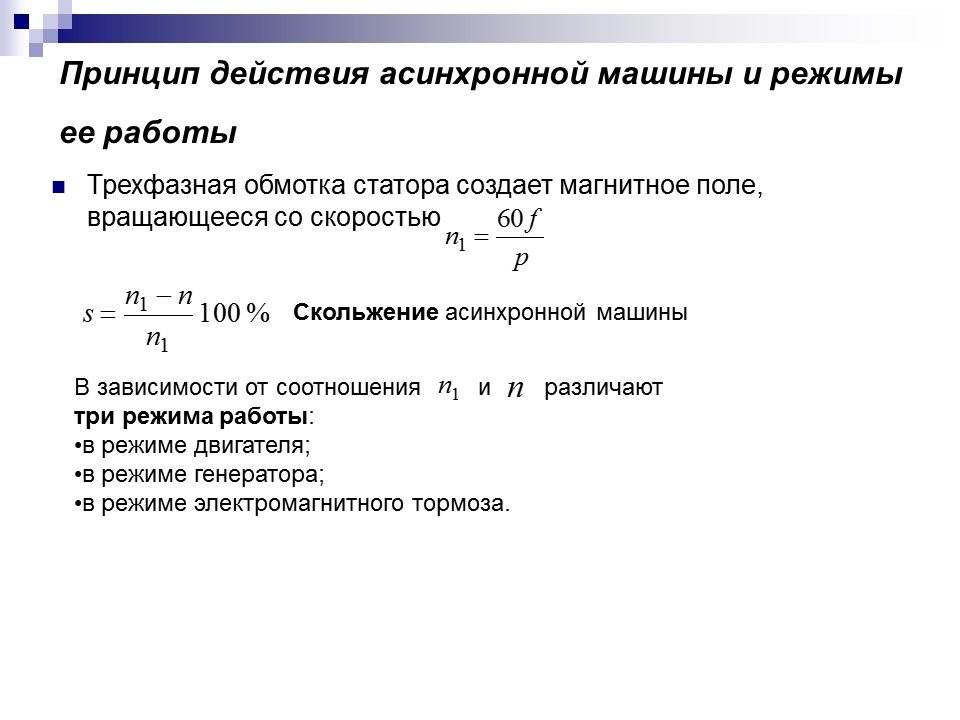

Принцип действия асинхронной машины и режимы ее работы

- Трехфазная обмотка статора создает магнитное поле, вращающееся со скоростью

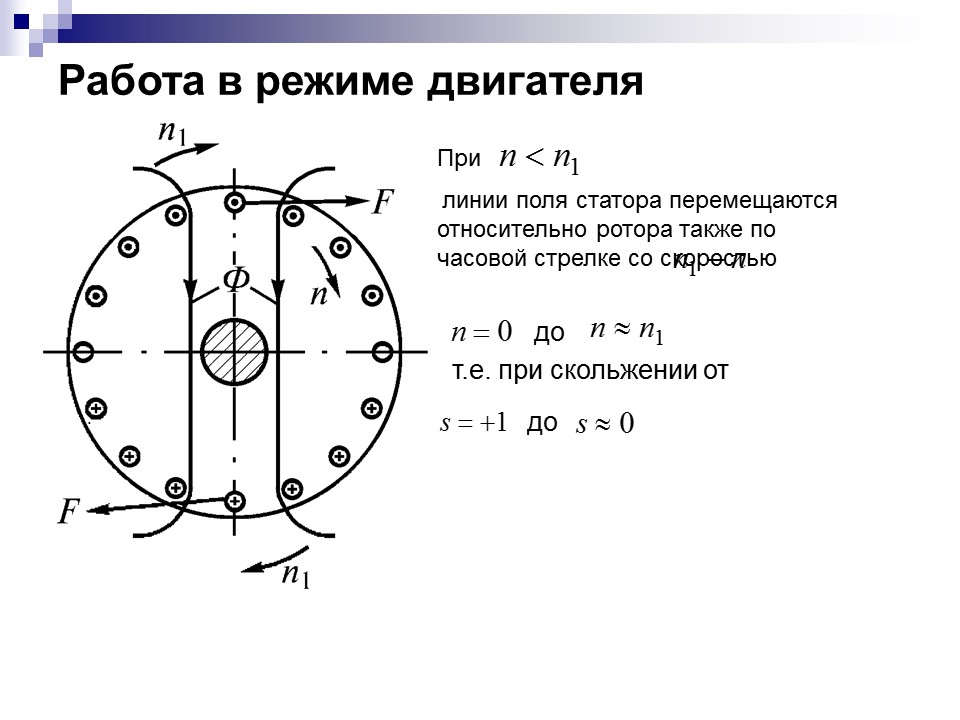

Работа в режиме двигателя

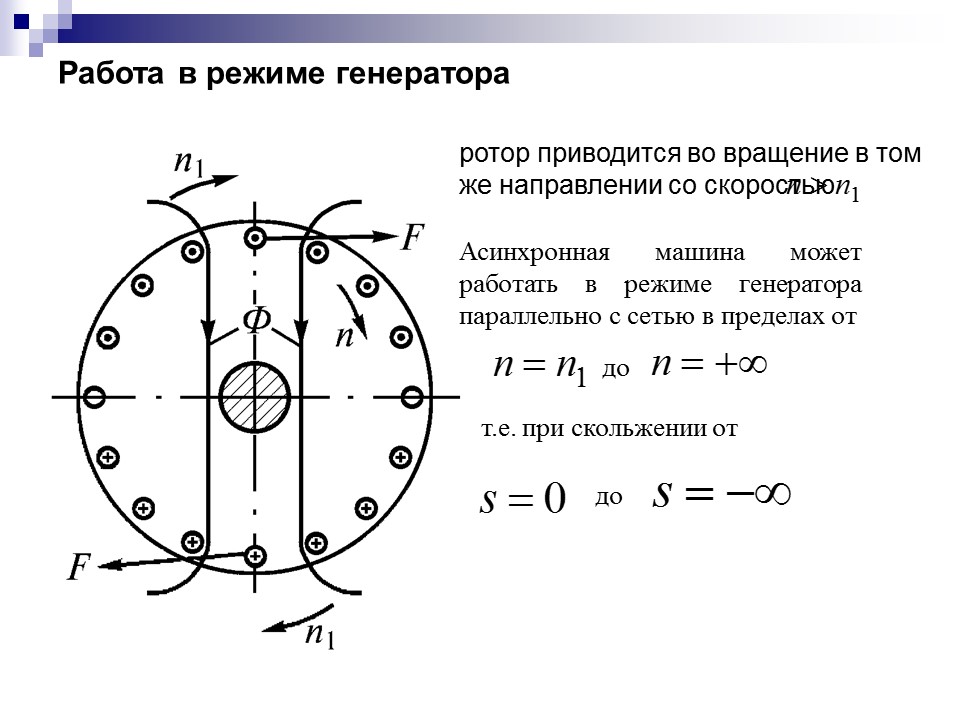

Работа в режиме генератора

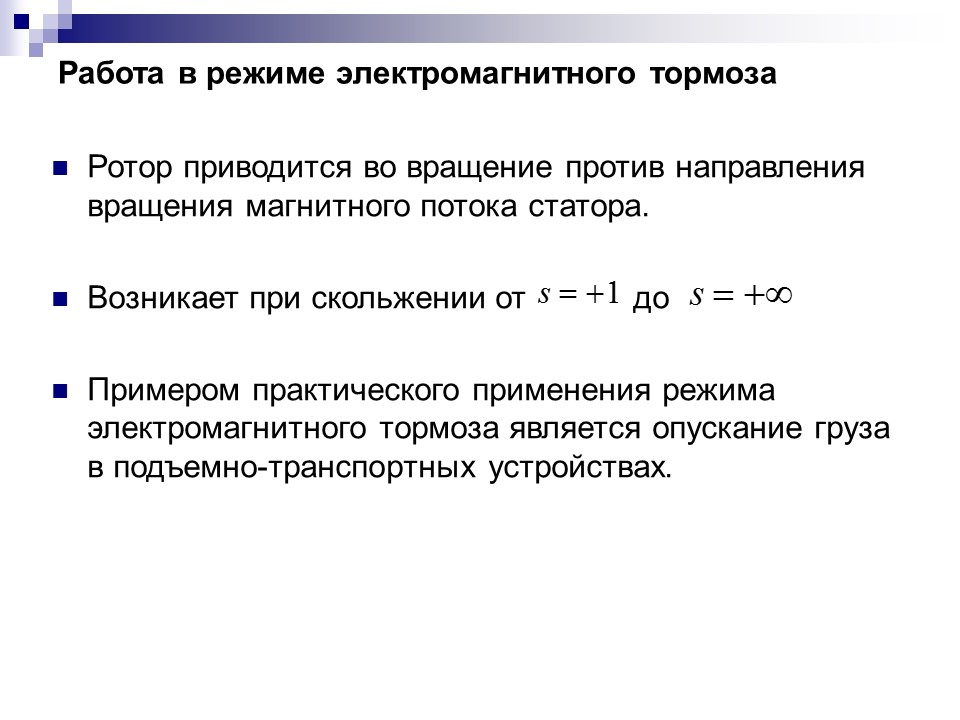

Работа в режиме электромагнитного тормоза

- Ротор приводится во вращение против направления вращения магнитного потока статора.

- Возникает при скольжении от до

- Примером практического применения режима электромагнитного тормоза является опускание груза в подъемно-транспортных устройствах.

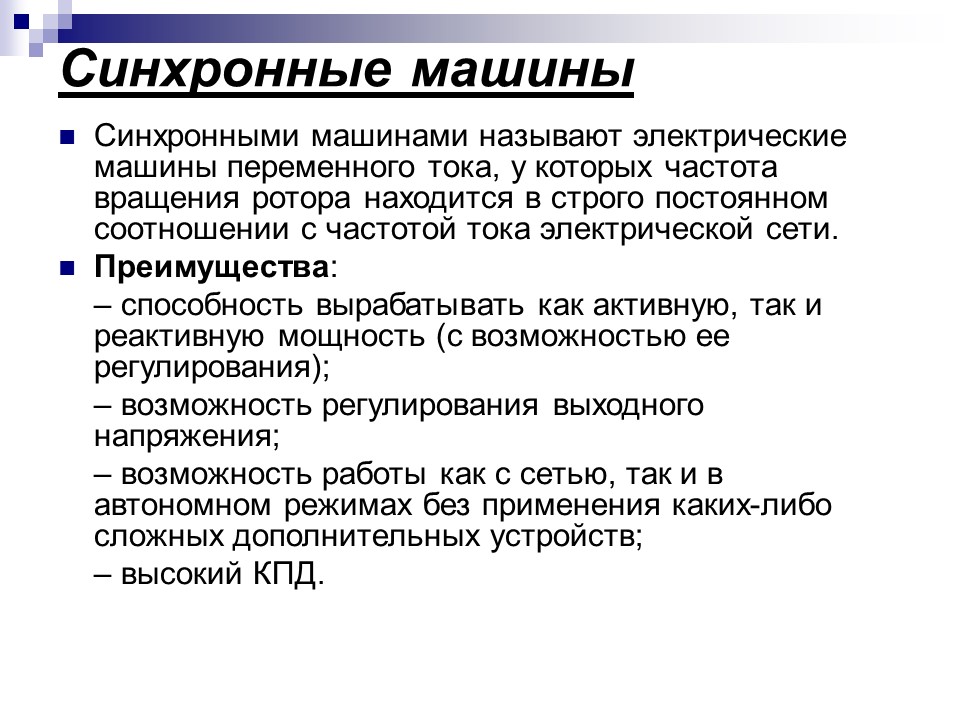

Синхронные машины

- Синхронными машинами называют электрические машины переменного тока, у которых частота вращения ротора находится в строго постоянном соотношении с частотой тока электрической сети.

- Преимущества :

– способность вырабатывать как активную, так и реактивную мощность (с возможностью ее регулирования);

– возможность регулирования выходного напряжения;

– возможность работы как с сетью, так и в автономном режимах без применения каких-либо сложных дополнительных устройств;

– высокий КПД.

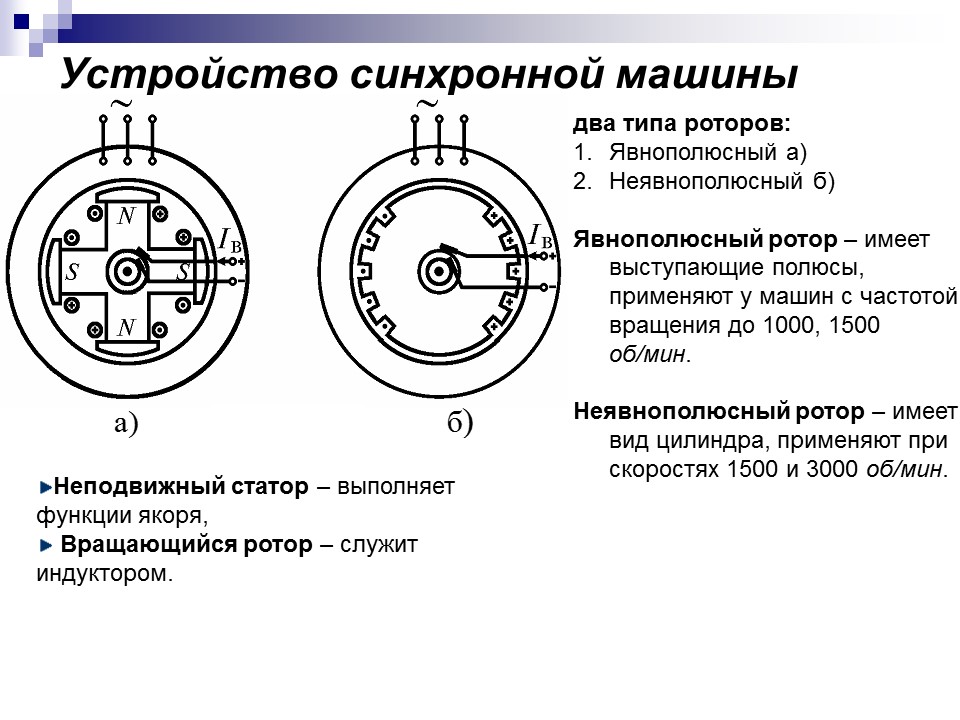

Устройство синхронной машины

Холостой ход синхронного генератора

Вентильные генераторы с клювообразным ротором

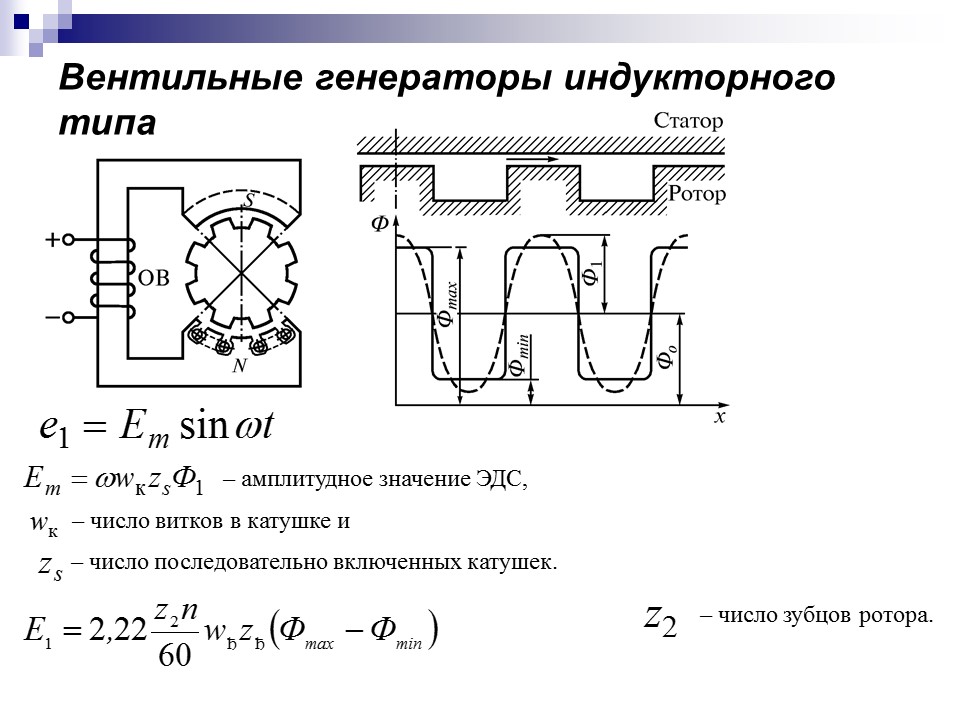

Вентильные генераторы индукторного типа

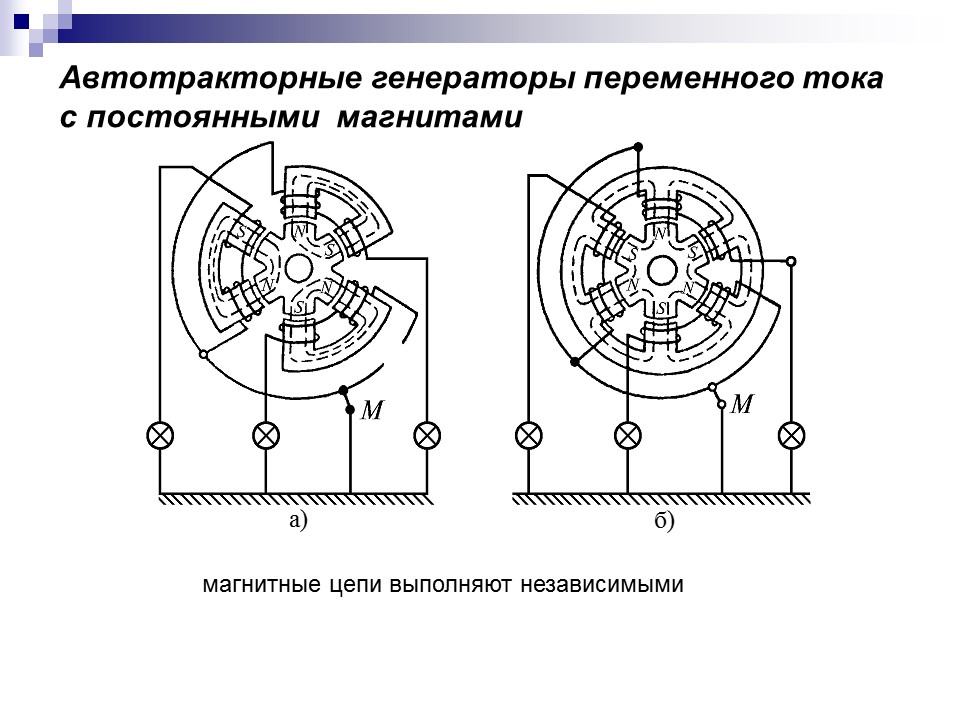

Автотракторные генераторы переменного тока с постоянными магнитами
