Реферат: Расчет разветвленной цепи синусоидального тока

Федеральное агентство образования

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ

(ТУСУР)

Курсовая работа

«Расчет разветвленной цепи

синусоидального тока»

По дисциплине

«Общая электротехника и электроника»

Авторы учебно-методического пособия:

В.М. Дмитриев, Н.В. Кобрина, Н.П. Фикс, В.И. Хатников

Томск 2000

Вариант №15

Выполнил студент группы

«» 2008 г.

2008

Задание на курсовую работу .

Расчет разветвленной цепи синусоидального тока.

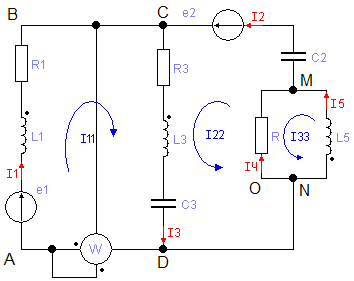

1. Cчитая, что индуктивная связь между катушками отсутствует:

1.1 составить систему уравнений в символической форме по методу контурных токов;

1.2 преобразовать схему до двух контуров;

1.3 в преобразованной схеме рассчитать токи по методу узловых потенциалов;

1.4 рассчитать ток в третьей ветви схемы (в ветви, обозначения компонентов которой имеют индекс 3) методом эквивалентного генератора и записать его мгновенное значение;

1.5 на одной координатной плоскости построить графики и или ;

1.6 рассчитать показание ваттметра;

1.7 составить баланс активных и реактивных мощностей;

1.8 определить погрешность расчета;

1.9 построить лучевую диаграмму токов и топографическую диаграмму напряжений для преобразованной схемы.

2. С учетом взаимной индуктивности для исходной схемы составить систему уравнений по законам Кирхгофа для мгновенных значений и в комплексной форме.

3. Выполнить развязку индуктивной связи и привести эквивалентную схему замещения.

Указания . Сопротивление R в расчетных схемах принять равным 10 Ом. При расчете принять, что , , , , , . Начальную фазу ЭДС принять равной нулю, а начальные фазы ЭДС и — значениям из таблицы.

, В , В , В , град. , Ом , Ом , Ом , Ом , Ом , Ом
25 50 75 30 15 20 25 15 20 10
, , Гн , Гн , Гн , мкФ , мкФ , мкФ
200 0,1 0,1 0,1 200 400 200

1. Считая, что индуктивная связь между катушками отсутствует:

1.1 Составим систему уравнений в символической форме по методу контурных токов.

Предварительно произвольно выберем направление токов в ветвях и направления контурных токов, с которыми совпадает направление обхода контуров. Таким образом по второму закону Кирхгофа имеем систему из трех уравнений:

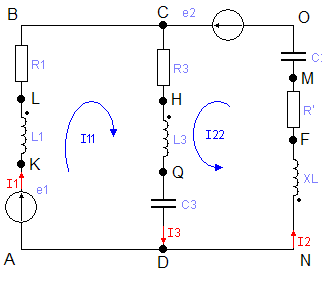

1.2 Преобразуем схему до двух контуров.

Заменим две параллельных ветви R и jXL 5 одной эквивалентной с сопротивлением R' и jXL соединенных последовательно. Где Z MN – полное сопротивление этого участка.

Z MN = = R' + jXL

Таким образом мы получим два контура.

И по второму закону Кирхгофа составим два уравнения:

1.3 В преобразованной схеме рассчитаем токи по методу узловых потенциалов.

Примем φ D = 0, тогда мгновенные значения э.д.с имеют вид:

; ;

где ; .

Затем определим модули реактивных сопротивлений элементов цепи:

;

;

;

;

.

Определим эквивалентное сопротивление участка MN:

Z MN =

Т.е. R' = 7,93 Ом; XL = 4 Ом.

Так как цепь имеет два узла, то остается одно уравнение по методу двух узлов:

, где g1 , g2 , g3 – проводимости ветвей.

Рассчитаем проводимости каждой из ветвей:

Считаем E 1 = E1 = 25 (В) ;

Определим токи в каждой из ветвей:

Произведем проверку, применив первый закон Кирхгофа для узла C:

I 3 = I 1 + I 2 = – 0,57 – j 0,68 +1,17 + j 1,65 = 0,6 + j 0,97

Токи совпадают, следовательно, расчет произведен верно.

1.4 Рассчитаем ток в третьей ветви схемы методом эквивалентного генератора.

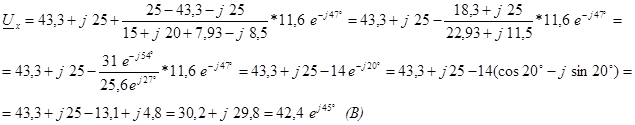

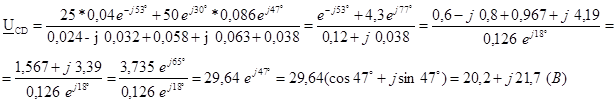

Определим напряжение холостого хода относительно зажимов 1-1’

где

Сначала определим внутреннее входное сопротивление:

Затем определим ток в третьей ветви:

Значение тока I3 совпадает со значением тока при расчете методом узловых потенциалов, что еще раз доказывает верность расчетов.

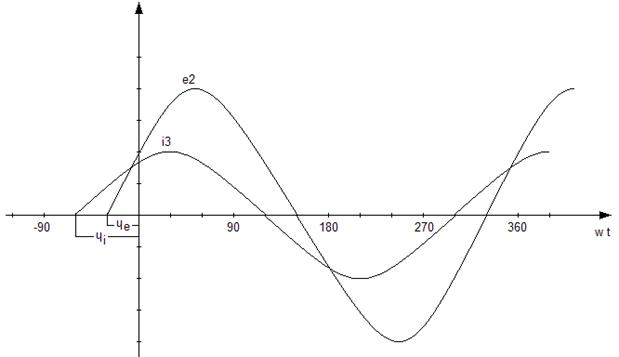

1.5 На одной координатной плоскости построим графики i 3 ( t ) и e 2 ( t ).

;

где ; (А)

Тогда: ;

Начальная фаза для : , для :

Выберем масштаб me = 17,625 (В/см) ; mi = 0,8 (А/см).

То есть два деления для тока 1,6 А, четыре деления для Э.Д.С. 70,5 В.

1.6 Определим показания ваттметра.

1.7 Составим баланс активных и реактивных мощностей.

Должно выполняться условие:

где P = 76,3 (Вт); Q = - 25,3 (вар) (Характер нагрузки активно-емкостный)

Или

Первый источник работает в режиме потребителя, второй в режиме генератора.

1.8 Определим погрешности расчета мощности:

- для активной мощности

- для реактивной мощности

Погрешности связаны с округлениями при расчете, они находятся в допустимых пределах.

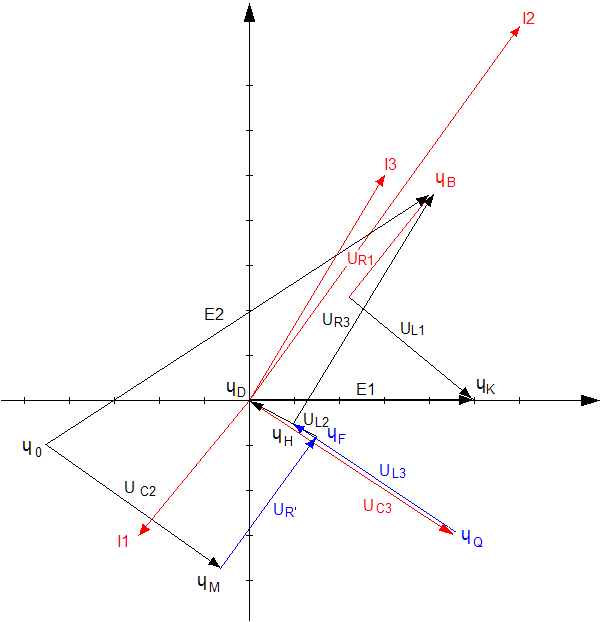

1.9 Построим лучевую диаграмму токов и топографическую диаграмму напряжений для преобразованной цепи.

Определим потенциалы точек.

Пусть , т.е. .

Тогда (В)

Выберем масштаб: ;

; ;

; ; ; ;

; ; ;

;

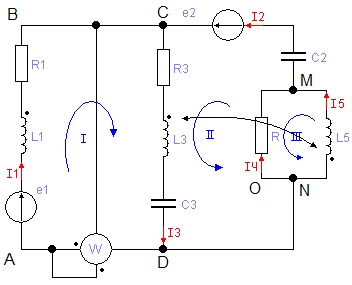

2. С учетом взаимной индуктивности для исходной схемы составим систему уравнений Кирхгофа для мгновенных значений и в комплексной форме.

Из схемы следует, что обмотки L3 и L5 соединены встречно и связаны взаимной индуктивностью, тогда:

Для контура ABCD:

Для контура CDNOM:

Для контура MON:

Для узла С:

Для узла M:

Потенциалы точек A, D, N одинаковы.

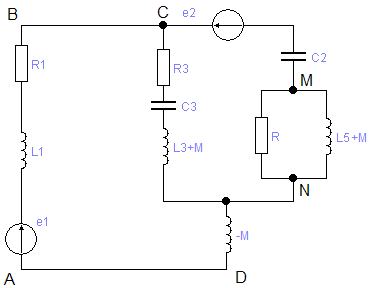

3. Выполним развязку индуктивной связи и приведем эквивалентную схему замещения.

Ветви соединены параллельно, таким образом напряжение на всех ветвях одинаково.

- взаимная индуктивность катушек, где K св - коэффициент связи, не превышающий 1.


Список использованной литературы:

1. В.М. Дмитриев, Н.В. Кобрина, Н.П. Фикс, В.И. Хатников.

Теоретические основы электротехники. Ч.1: Установившиеся режимы в линейных электрических цепях: Учебное методическое пособие. - Томск: Томский межвузовский центр дистанционного образования, 2001. - 51 с.

2. В.М. Дмитриев, Н.В. Кобрина, Н.П. Фикс, В.И. Хатников.

Теоретические основы электротехники. Ч. 1: Установившиеся режимы в линейных электрических цепях.— Томск: Томский межвузовский центр дистанционного образования, 2001.— 157 с.
