Реферат: Расчет коробки скоростей

Оглавление

1. Выбор задания

2. Выбор и обоснование кинематической схемы станка

3. Определение частот вращения выходного вала (шпинделя)

4. Построение кинематической схемы сложной коробки скоростей…7

5. Построение структурной сетки……………………………………....12

6. Анализ структурной сетки……………………………………………13

7. Построение структурного графика ( графика частот вращения)…..16

8. Анализ структурного графика (графика частот вращения)………...18

9. Определение передаточных отношений…………………………….24

10.Расчет чисел зубьев…………………………………………………...25

11.Расчет энергосиловых параметров коробки скоростей и выбор электродвигателя………………………………………………………29

12.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

1. Выбор задания

Таблица 1

Исходные данные для проектирования

Тип станка

Основные размеры

мм

j

Число ступеней

Z

n min

об\мин

Мощность, P

кВт

Токарный Н=160; L=600 1.26 7 125 4.8
030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

2. Разработка кинематической схемы

Основой для проектирования коробки скоростей является раз­работка полной кинематической схемы и графика частот вращения, обеспечивающей наиболее простую структуру коробки. Общие требования к коробкам скоростей: минимальная масса, минимальное число валов и число передач, высокий КПД, низкий уровень шума, техноло­гичность, надежность в эксплуатации.

2.1. Структурная формула

Z = Zх1 × Zх2 × Zх3 ,

где Zх1 – числа передач в первой, второй, третьей и т.д ступенях;

Х1, Х2, Х3 – характеристики группы, обусловленные вариантом включения передач при переходе с одной частоты вращения шпинделя на другую.

На графиках частот вращения и структурной сетке характеристика показывает на сколько интервалов (полей) должны расходиться соседние лучи скоростей в одной коробке. В нашем примере:

Z = 7 = 21 × 22 × 23

(Основная группа имеет 2 передачи, с характе­ристикой х0 =1.Первая переборная группа – имеет 2 передачи и характеристи­ку х1 =2, вторая переборная х2 =3)

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Количество возможных конструктивных вариантов (Kkc) одной и той же струк­туры равно числу перестановок m групп и определяется по формуле:

m!


q!
К кс = ,

где q - количество групп с одинаковым числом передач, m – количество элементарных коробок.

(Z = 7) m = 3, q = 3, число конструк­тивных вариантов Kkc = 1,

3!


3!
К кс = =1 ,

Следовательно, Z = 2 × 2× 2

3. Количество кинематических вариантов коробки

Кинематические варианты компоновки коробки скоростей указывают на порядок расположения характеристик групп передач.

Число кинематических вариантов (К кн) определяется по формуле:

К кн = m!

(Z = 7): К кн = 3! = 6,

Возможны варианты: х0 = 1, х1 = 3 или х0 = 2, х1 = 1.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Общее число всевозможных вариантов (конструктивных и кинема­тических) (К) для обычных множительных структур определяется по формуле:

(m!)2


q!
К кс = ,

Для шестиступенчатой коробки передачm =2, q= 1, следовательно

(3!)2


3!
К кс = = 6 ,

Возможно получить шесть вариантов компоновки коробки скоростей для

4. Выбор варианта структуры коробки и обоснование его оптимальности

Z = Zх1 × Zх2 × Zх3 × …×.Zхт

Требования, предъявляемые к выбору оптимального варианта коробки представлены в табл. 2.

Таблица 2

Требования к выбору оптимального варианта компоновки коробки.

Требование Математическое выражение
Стремиться принимать число передач в группах равно 2 или 3. Zгр = 2 или 3
Число передач уменьшается при приближении к шпинделю

Z х0 > Zх1 > Zх2 ..> Zхт

Предпочтительно за основную принимать первую группу, а харак- теристики переборных групп должны возрастать по мере приближения к шпинделю.

Х0 < Х1 < ….. < Хт

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

На шпинделе рекомендуется устанавливать минимальное число колес и располагать их по возможности ближе к передней опоре. Одиночные понижающие передачи предпочтительно конструировать ближе к шпинделю. Более высокие частоты вращения уменьшают крутящие моменты, поэтому они должны быть смещены к промежуточным валам.

5.Разработка кинематической схемы коробки скоростей.

Для нашего примера, в соответствии с приведенными выше требованиями к компоновке коробки скоростей выбираем следующий

вариант структурной формулы:

Z = 7 = 21 × 22 × 23

При выборе данного варианта соблюдаются условия:

- Число передач в группе 2.

- Основная и переборная группа имеют одинаковое число ступеней равное 2.

- Характеристики групп возрастают по мере приближения к шпинделю

0 = 1 – основная группа, Х2 = 2 –первая переборная группа, Х3 = 3 – вторая переборная группа)

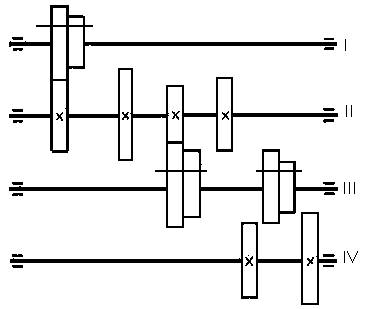

Кинематическая схема для выбранного варианта структурной формулы приведена на рис. 1.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

рис. 1

6. Построение структурной сетки

Структурная сетка дает представление о количестве передач между валами, знаменателе и диапазоне регулирования элементарных коробок, последовательности включения передач для обеспечения ряда частот вращения шпинделя. Структурная сетка характеризует закономерности изменения передаточных отношений в групповых передачах при изменении частот вращения шпинделя по геометрическому ряду.

Число валов в коробке равно (m+1), соответственно

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Структурная сетка строится в следующем порядке (см. рис. 3):

1). На чертеже в произвольном масштабе построим структурную сетку. Количество вертикальных прямых, равное (m +1), соответствует числу валов коробки, в нашем случае, при m = 3, число валов – четыре.

2). На равном расстоянии друг от друга наносим столь­ко горизонтальных прямых, сколько ступеней частот враще­ния имеет проектируемая коробка. В нашем случае, число ступеней равно 7 (рис. 2.).

3). Наносим на линии четвертого вала (без указания величин) точки n1 – n7,- изображающие частоты вращения шпинделя. Первый вал имеет одну частоту вращения, следовательно на вертикальной линии первого вала наносим исходную точку 0 симметрично относительно nmin = n1 и nmax = n7 , на уровне n4 .

4). Первая группа состоит из двух передач, поэтому из точки О проводим два луча, при этом первому множителю 21 соответствует характеристика х = 1, т.е. на вертикальной линии вала на структурной сетке рас­стояние между точками 1 – 2 равно одному интервалу Для следующего множителя 22 характеристика х = 2, а расстояние между точками 3 – 5 и 4 – 6 равно двум интервалам, для множителя 23 характеристика равна х = 3 и расстояние между n1 – n4 , n2 – n5 , n3 – n6, n4 – n7 равно трем интервалам.

5). Полученные точки соединяем лучами.

7. Анализ структурной сетки

7.1. Симметричность и веерообразность расположения лучей.

Структурная сетка симметрична в пределах каждой группы.

7.2. Проверка оптимальности выбранного варианта сетки по диапазону регулирования.

R = jХпп ( Z пп -1) ,

где Zпп– число передач (ступеней) последней переборной коробки. В примере Zпп (Z2 ) равно 2. Хпп – характеристика последней переборной коробки (хпп =3).

Условие оптимальности R£ [R], где [R] = 8

В примере R = 1,26 3(2-1) = 2 < 8

Все условия соблюдены, следовательно выбранный вариант структуры можно считать оптимальным.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата
n7
I II III IV
n6
6

n5
0
2
5
n4
1
4
n3
3
n2
n1
Х = 1 Х = 2 Х = 3
030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

8. Построение структурного графика (графика частот вращения)

График частот вращения (структурный график) (рис. 4) является видоизмененной струк­турной сеткой. Он показывает действительные значения част­ных передаточных отношений передач и частот вращения валов.

Для построения графика частот вращения необходимо рассчитать числа оборотов шпинделя по формуле

ni = n min × jn-1

Для нашего примера при j = 1,26

n 1 = nmin = 125 об\мин

n 2 = nmin × j 1 = 157,5 об\мин n 5 = nmin × j 4 = 315,06 об\мин

n 3 = nmin × j 2 = 198,45 об\мин n 6 = nmin × j 5 = 396,97 об\мин

n 4 = nmin × j 3 = 250,05 об\мин n 7 = nmin × j 6 = 500,19 об\мин

Принимаем в соответствии с нормальными рядами чисел в станкостроении следующие значения чисел оборотов шпинделя:

n 1 = nmin = 125 об\мин

n 2 = nmin × j 1 = 160 об\мин n 5 = nmin × j 4 = 315 об\мин

n 3 = nmin × j 2 = 200 об\мин n 6 = nmin × j 5 = 400 об\мин

n 4 = nmin × j 3 = 250 об\мин n 7 = nmin × j 6 = 500 об\мин

Выполним анализ по отклонению D n % £± 10 (j-1)

В нашем примере D n % £± 10 (1,26-1) = 2,6 %

Сравнивая расчетные и стандартные значения частот вращения шпинделя, можно увидеть, что наибольшая разность соответствующих частот вращения имеет место для n6 и составляет 0.76 % что меньше допускаемого отклонения.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

8. Анализ структурного графика (графика частот вращения).

Анализграфика частот вращения производится по показателям:

Частоту вращения первичного вала выбираем наибольшей.

n = n мах = 500 об\мин

Так как электродвигатель имеют большую частоту вращения nэд =750 об\мин, то предполагается использовать зубчатую или ременную передачу между валами 0 и 1.

Передаточные отношения должны удовлетворять двум условиям:

1) Передаточное отношение в группах должно посте­пенно уменьшаться по мере приближения к шпинделю.

2) Для ограничения размеров зубчатых колес и радиаль­ных габаритов коробок скоростей нормалями станкостроения установлены пределы передаточных отношений:

I min ³ 1/4, I max £ 2

Для Z=7 = 21 ´ 22 ´ 23 и j = 1,26

iнаиб = j 0 = 1,260 = 1 iнаим = j -3 = 1,26-3 = 1\2,

В рассматриваемом случае соблюдаются оба условия, следовательно, данная структура может быть применена.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Вал двигателя

n = 750 об/мин

об\мин
0

500

1
2
4
400
i2 = 1\j1 =Z3 : Z4

3
5
315
i4 = 1\j2 =Z7 : Z8
6
250
7
200
160
I6 = 1\j3 =Z11:Z12
125

II I II III IV

Рис. 4. Структурный график или график частот вращения для коробки

Z=7 = 21 ´ 22 ´ 23

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

9. Определение передаточных отношений

Частные передаточные отношения определяют по графику частот вращения. Их выражают через знаменатель гео­метрического ряда j:

i = j± k

где к - число интервалов между смежными валами, которые пересекает данный луч на графике частот вращения.

Знак «плюс» принимается для ускоряющей передачи, «ми­нус» - для замедляющей передачи, для горизонталь­ных лучей к = 0, i = 1

Используя график частот вращения (рис. 3) определяем передаточные отношения:

i1 = j 0 = 1,26 0 = 1 i4 = j -2 = 1,26 -2 = 7 : 11

i2 = j -1 = 1,26 -1 = 4 : 5 i5 = j 0 = 1,26 0 = 1

i3 = j 0 = 1,26 0 = 1 i6 = j 3 = 1,26 -3 = 1 : 2

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

10. Расчет чисел зубьев

Числа зубьев рассчитываем отдельно для каждой группы передач, используя частные передаточные отношения, найденные по графику частот вращения.

При расчете необходимо соблюдать следующие условия:

- минимальные числа зубьев ведущего колеса 18-20, максимальные для ведомого колеса - 100.

- для обеспечения постоянства межосевого расстояния суммы чисел зубьев сопряженных колес должны быть равными, т.е.

Z1 + Z2 = Z3 + Z4 = Z5 + Z6 = … = const

где Z1 , Z3 , Z5 , …- числа зубьев ведущих зубчатых колес элементарной двухваловой передачи; Z2 , Z4 , Z6 , …- соответствующие им числа зубьев ведомых зубчатых колес.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Определим фиктивные числа зубьев для колес коробки методом наименьшего общего кратного (НОК)..

Для основной группы они определяются исходя из равенства:

A : B = Z1 : Z2 = j 0 = i1 ; C : D = Z3 : Z4 = j -1 = i2 ;

Для первой переборной группы исходя из равенства:

E : F = Z5 :Z6 = j 0 = i3 ; G : H = Z7 : Z8 = j -2 = i4 ;

Для второй переборной группы исходя из равенства:

K : L = Z9 : Z10 = j 0 = i5 ; M : N = Z11 : Z12 = j -3 = i6 ,,

где А, В, C, D, E, F, G, H, K, L, M, N – простые целые числа, которые являются фиктивными числами зубьев.

Для основной группы передач получаем:

А = 1, В = 1, C = 4, D = 5,

Для первой переборной группы передач:

E = 1, F = 1,G = 7, H =11,

Для второй переборной группы передач:

K = 1, L = 1, M = 1, N = 2

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Определим наименьшее общее кратное Sz

Для определения Sz используем правило: «Sz равно наименьшему общему кратному сумм простых целых чисел для данной группы передач»

Для основной группы передач

A + B = 1+1 = 2

C + D = 4+5 =9 , следовательно Sz = 18

Для первой переборной группы передач

E + F = 1+1 = 2

G + H = 7+11 = 18, следовательно Sz = 18

Для второй переборной группы передач

K + L = 1 + 1 = 2

M + N = 1+2 = 3, следовательно Sz = 6

Вычислим расчетные числа зубьев:

Для основной группы передач:

Z1 = Sz × A / (A + B) = 18× 1 / (1 + 1) =9

Z2 = Sz× B / (A + B) = 18 × 1/ (1 +1) = 9

Z3 = Sz × C / (C + D) = 18× 4 / (4 + 5) = 8

Z4 = Sz × D / (C + D) = 18 × 5/ (4 + 5) = 10

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Для второй переборной группы передач:

Z5 = Sz × E / (E + F) = 18× 1 / (1+ 1) = 9

Z6 = Sz × F / (E + F) = 18× 1 / (1 + 1)= 9

Z7 = Sz× G / (G + H) = 18× 7 / (7 + 11) = 7

Z8 = Sz× H / (G + H) = 18 × 11/ (7 + 11) = 11

Для третьей переборной группы передач:

Z9 = Sz× K / (K + L) = 6× 1 / (1 + 1) = 3

Z10 = Sz× L / (K + L) = 6 × 1/ (1 + 1) = 3

Z11 = Sz × M / (M + N) = 6 × 1 / (1+ 2) = 2

Z12 = Sz × N / (M + N) = 6 × 2 / (1 + 2)= 4

Определим действительные числа зубьев колес коробки скоростей

Так как минимальное число зубьев колес должно быть не меньше 18, то увеличим количество рассчитанных чисел зубьев в 2,5 раза для основной и первой переборной группы, и в 10 раз для второй переборной группы. Таким образом, после умножения получаем:

Z1 = 22,5 Z3 = 20 Z5 = 22,5 Z7 = 17,5 Z9 = 27 Z11 = 18

Z2 = 22,5 Z4 = 25 Z6 = 22,5 Z8 = 27,5 Z10 =27 Z12 = 36

Подачи (Z1 : Z2 ) ; (Z5 : Z6 ) ; (Z7 : Z8 ) необходимо корригировать

Произведем проверку на равенство сумм чисел зубьев, с целью обеспечения одинакового межосевого расстояния для всех передач в одной группе.

Для основной группы:

Z1 + Z2 = Z3 + Z4 = 22 + 23 = 20 + 25 = 45

Для первой переборной группы:

Z5 + Z6 = Z7 + Z8 = 27+ 27 = 21+ 33= 54

Для второй переборной группы:

Z9 + Z10 = Z11 + Z12 = 27+ 27 = 18 + 36 = 54

Условие постоянства суммы SZ соблюдается.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

11. Расчет энергосиловых параметров коробки скоростей и выбор электродвигателя

Выбор электродвигателя. Принимаем электродвигатель по ближайшей частоте вращения.

n = 750 об\мин

Определим, что подача от электродвигателя на первый вал коробки скоростей ременная. При выборе ременной передачи общий КПД коробки скоростей определяется по формуле:

hо = hрп × hпк, × hзк

где к – количество пар подшипников качения в коробке скоростей.

h о = h рп × h пк × h зк = 0,96×0,994 ×0,973 = 0,84

Рассчитаем потребляемую мощность на электродвигателе станка:

Рэд = Рст / hо = 4,8 / 0,84 = 5,71 кВт,

где Рст - мощность станка, кВт; hо - общий КПД коробки скоростей.

Принимаем электродвигатель. 4А160S8

Мощность Рэд = 7,5 кВт, асинхронная частота вращения ротора

nа = 730 об\мин

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Рассчитаем передаточное число ременной передачи с учетом коэффициента скольжения по формуле:

iрем = n1 / (na ´ 0,985) = 500 / (730 х 0,985) = 0,695

Рассчитаем диаметр ведущего шкива по формуле:

3

d1 = k ´ T0

где T0 - крутящий момент на валу электродвигателя, Н ´ м;

к = 40 для клиноременной передачи

T0 = 9550 Рэд / na

Для нашего примера T0 = 9550 ´ 7,5/ 730 = 98,12 Н ´ м

3
Диаметр ведущего шкива равен

d1 = k ´ T0 = 40 ´ 98,12 = 184,5 мм

Расчетный диаметр шкива округляем до ближайшего стандартного значения по ГОСТ 17383 - 73.

d1 = 180 мм.

3.8.6 Рассчитаем диаметр ведомого шкива:

d2 = d1 / iрем = 180 / 0,695 = 258,99 мм

Округлим d2 до стандартного значенияиз ряда по ГОСТ 17383 - 73

d2 = 250 мм.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

3.8.7 Рассчитаем фактическое передаточное отношение ременной передачи:

i ф рем = d1 ´ (1 - e) / d2 = 180 ´ (1 – 0,015) / 250 = 0,71.

где e - коэффициент скольжения, для ременных передач e = 0,015

В нашем случае погрешность составляет менее 1%, поэтому значения диаметров шкивов принимаем d1. = 160 мм, d2. = 230 мм.

3,8,8 Рассчитаем передаваемую мощность для каждого вала коробки скоростей по формуле:

Рi = Рэд п ´h, кВт

где Рэд п - мощность электродвигателя, кВт;h - общий КПД, учитывающий потери мощности от двигателя до рассчитываемого вала.

Расчетные значения передаваемой мощности для нашего примера приведены в табл.7.

Р1 = Рэд п ´hрп ´hпк = 4,8 х 0.96 х 0,99 = 4,56 кВт

Р2 = Р1 ´hзп ´hпк = Р1 х 0.96 х 0,99 = 4,38 кВт

Р3 = Р2 ´hзп ´hпк = Р2 х 0.96 х 0,99 = 4,2 кВт

Р4 = Р3 ´hзп ´hпк = Р3 х 0.96 х 0,99 = 4 кВт

3.8.9 Рассчитаем крутящие моменты на валах коробки скоростей по формуле:

Тi = 9550 ´Р i / n i min , Н´мм

где ni min - - минимальная частота вращения вала, об\мин.

В качестве расчетной частоты вращения шпинделя принимаем частоту вращения верхней ступени второй трети диапазона, т.е. ni min равную n3 = 200 об/мин.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Т1 = 975 ´ 104 ´ 4,56 / 200 = 222,3 Н´мм

Т2 = 975 ´ 104 ´ 4,38 / 200 = 213,5 Н´мм

Т3 = 975 ´ 104 ´ 4,2 / 200 = 204,75 Н´мм

Т4 = 975 ´ 104 ´ 4 / 200 = 195 Н´мм

3,8,9 Произведем предварительный (ориентировочный) расчет валов коробки скоростей.

Предварительный расчет диаметров валов выполняют из расчета на кручение, так как нет данных о расстоянии между опорами, необходимых для учета изгибных напряжений.

Предварительных расчет диаметров валов производится по формуле:

3

di = 5´Тi / [t]

где Тi – максимальный крутящий момент для рассчитываемого вала, Н*мм; d - диаметр рассчитываемого вала, мм;

[t] -допускаемое значение напряжений кручения, МПа.

Для валов из конструкционных среднеуглеродистых марок сталей 45, 50 принимают [t] = 20 МПа

Диаметр промежуточных валов округлим до ближайших больших стандартных значений по ряду Ra 40.

Диаметр шпинделя в переднем подшипнике принимаем в зависимости от мощности электродвигателя (табл. 6).

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата
3
3
3
d1 = 5´222300 / 20 = 38 мм, принимаем d1 = 38 мм

d2 = 5´213500 / 20 = 37,6 мм, принимаем d2 = 38 мм

3

d3 = 5´204750 / 20 = 37 мм, принимаем d3 = 38 мм


d4 = 5´195000 / 20 = 36,5 мм, принимаем d4 = 38 мм

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата

Литература

1. Анурьев В.И. Справочник конструктора – машиностроителя: в 3т.

М.: Машиностроение, 1985. Т.2, 559 с.

2. Проектирование металлорежущих станков и станочных систем:

проектирование металлорежущих станков; Справочник –

учебник/под ред. А. С. Проникова._ М, Машиностроение,1995.-448 с.

4. Проников А. С. Расчет и конструирование металлорежущих станков.

Учеб. для ВУЗов.- М.: Высш. Школа,- 2000.-

5. Тарзиманов Г. А. Проектирование металлорежущих станков. М.:

Машиностроение,- 1980, - 280 с.

6. Шейнблит А. Е. Курсовое проектирование деталей машин: учебник

для техн..- М Высшая школа. – ФГИПП.- 1999.- 432 с..

7. 7. Дунаев Леликов Курсовое проектирование деталей машин: учебник для ВУЗов.- М Высшая школа. 1999.- 420 с.

8. Кочергин А. А, Конструирование и расчет металлорежущих станков

и станочних комплексов: Учеб. пособие для ВТУЗов.- Минск. –

Вышейш. школа. – 1991, 382 с.

9. Левятов Д.С. Расчеты и конструирование деталей машин: Учеб. для

Вузов.- М.: Высш. шк. 1985. 380 с.

030501.080602.041.000 ПЗ Лист
Изм Лист № документа Подпись Дата
