Реферат: Кран машиниста №394

Цель работы

Исследовать устройство и принцип действия крана машиниста усл. №394.

Порядок работы

Назначение

Конструкция

Принцип действия

Назначение

кран 394 предназначен для управления тормозами поезда путем изменения давления в тормозной магистрали или полярности тока в электрической линии при электропневматическом торможении.

Конструкция

Кран машиниста №394 (рисунок 1) собран из 5 основных частей: верхней 1 (золотниковой), средней 3 (промежуточной), нижней 6 (уравнительной), редуктора 5 (питательный клапан) и стабилизатора 4 (дросселирующий выпускной клапан). Пробка 2 предназначена для смазки золотника без разборки крана. На фланце верхней части 1 выбиты порядковый номер крана с начала года 8, а также последние две цифры года и месяц выпуска 7 крана. Штуцер крана соединяется с уравнительными резервуарами, а к отросткам ПМ и ТМ подсоединяются трубы от питательной и тормозной магистралей.


Рисунок 1. Общий вид крана машиниста усл. № 394

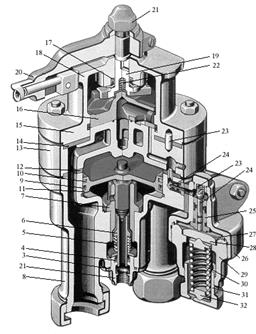

Рисунок 2. Устройство крана машиниста усл. № 394

Верхняя часть крана состоит из золотника 16 (рис. 2), крышки 18, стержня 19 и ручки 20, закрепленной на квадрате винтом и гайкой 21. Стержень 19 в крышке уплотнен манжетой 17 и нижним концом входит в выступ золотника 16, обеспечивая правильное соединение деталей в определенном положении. Золотник к зеркалу прижат пружиной 22. Стержень 19 и манжета 17 смазываются через осевое отверстие в стержне.

Средняя часть 13 крана является зеркалом для золотника 16. Втулка 33 (рис. 3, а) служит седлом для обратного клапана 34 .

Нижняя часть крана машиниста включает в себя корпус 8, уравнительный поршень 11 „ уплотненный резиновой манжетой 9 и латунным кольцом 10, и клапан 6, который пружиной 5 прижат к седлу втулки 7. Хвостовик клапана 6 уплотнен манжетой 4, вставленной в цоколь 2, уплотненный в свою очередь резиновым кольцом 3. Фильтр 24 предохраняет от загрязнения возбудительный клапан редуктора. Клапан 6, который называют двухседельчатым или пустотелым, притерт к втулке 7 и хвостовику поршня 11 и работает как впускной (питательный) или выпускной.

Верхняя, средняя и нижняя части соединены между собой через резиновые прокладки 14 и 12 с помощью четырех шпилек и гаек. Положение крышки 15 на средней части 13 фиксируется контрольным штифтом 23.

С трубами от питательной и тормозной магистралей кран машиниста соединяется с помощью накидных гаек.

Редуктор крана (рис. 2) состоит из корпуса 26, верхней части с запрессованной втулкой 25 и корпуса 29 нижней части. В верхней части находится возбудительный клапан 24, прижимаемый к седлу пружиной 23, которая другим концом упирается в заглушку. На металлическую диафрагму (мембрану) 27 диаметром 78 мм снизу через опорную шайбу 28 действует пружина 30, упирающаяся через центрирующую шайбу 32 в винт 31. Редуктор служит для поддержания определенного давления в уравнительном резервуаре при поездном положении.

Стабилизатор крана (рис. 3, б) состоит из корпуса 7 с запрессованной втулкой 4, гайки 9, крышки 1 и клапана 3, прижимаемого к седлу пружиной 2.

В корпус 7 запрессован ниппель 5 с дроссельным отверстием диаметром 0,45 мм. Снизу на мембрану 6 диаметром 55 мм через упорную шайбу 8 действует пружина 10, регулируемая винтом 11с контргайкой 12 Стабилизатор служит для ликвидации сверхзарядки магистрали при поездном положении.

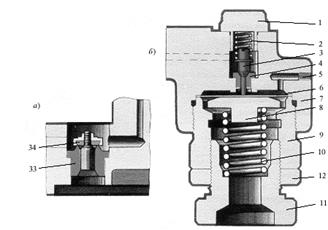

Рисунок 3. Втулка и стабилизатор крана

Принцип работы

КМ имеет семь режимов работы с соответствующими положениями ручки:

1. - зарядка и отпуск;

2. - поездное;

3. - перекрыша без питания;

4. - перекрыша с питанием;

5. - служебное торможение медленным темпом;

6. - служебное торможение;

7. - экстренное торможение

При отпуске во втором положении ручки за счет калиброванного отверстия в коротких поездах в полости над УП и в ТМ создается повышенное давление, которое существует до тех пор, пока в УР не будет достигнуто поездное давление.

КМ относится к универсальным, с неавтоматическими перекрышами, золотниковым кранам. Изучили конструкцию, порядок сборки и разборки крана машиниста КМ усл. №394.
