Реферат: Виды газораспределительных механизмов

Часть1 Газораспределительный механизм

Газораспределительный механизм обеспечивает своевременное поступление в цилиндры двигателя горючей смеси (или воздуха) и выпуск отработавших газов.

Толкатели предназначены для передачи усилия от кулачков распредилительного вала к штангам. Изготовляют их из стали или чугуна.

Распределительный вал обеспечивает своевременное открытие, и закрытие клапанов Изготавляют его из стали или чугуна.

Штанги передают усилие от толкателей к коромыслам.

Коромысло передает усилие от штанга к клапану.

Клапаны открываются и закрываются впускными и выпускные каналы.

Двигателя могут иметь нижнее расположение клапанов, при котором клапаны размещены в блоке цилиндров, и верхнее, когда они расположены в головке цилиндров.

При нижнем расположении клапанов усилие от кулачка распределительного вала передается клапану или через толкатель. Клапан перемещается в направляющей втулке, впрессованного в блок цилиндров. Закрытие клапана осуществляется пружинной, упирающейся в блок и шайбу, закрепленную двумя сухариками на конце стержня клапана.

При верхнем расположении клапанов усилие от кулачка распределительного вала передается толкателю, штанге, коромыслу и клапану. Преимущественно применяется - вepхнеe расположение клапанов, так как такая конструкция позволяет получить компактную камеру сгорания, обеспечивает лучшее выполнение цилиндров, уменьшает потери тепла с охлаждающей жидкостью и упрощает регулировку клапанных зазоров.

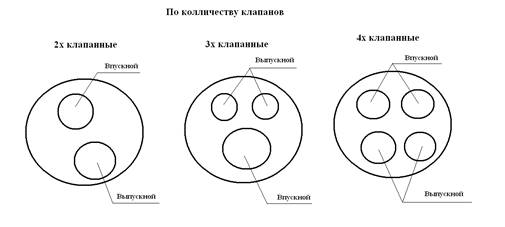

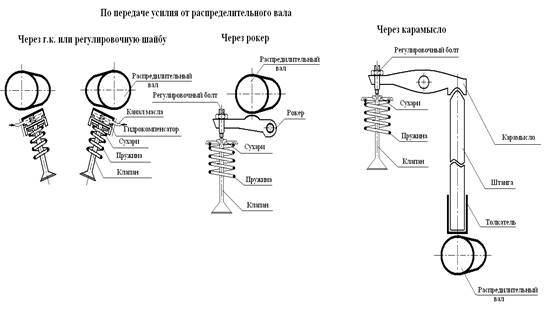

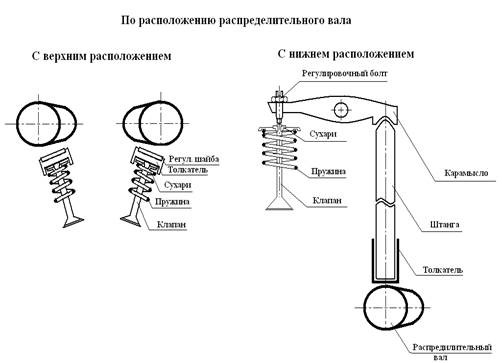

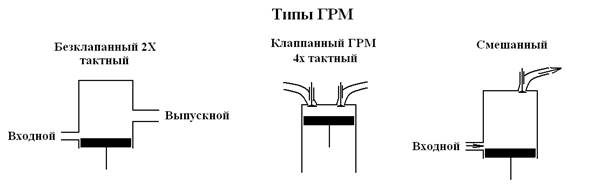

Виды и типы ГРМ

Фазы газораспределения

Под фазами газораспределения понимают моменты начала открытия и конца закрытия клапанов, выраженные в градусах угла поворота коленчатого вала относительно мертвых точек. Для лучшей очистки цилиндров от отработавших газов выпускной клапан должен открываться до достижения поршнем НМТ, а закрываться после ВМТ. С целью лучшего наполнения цилиндров смесью впускной клапан должен открываться до достижения поршнем ВМТ, а закрываться после прохождения НМТ. Период, в течение которого одновременно открыты оба клапана (впускной и выпускной), называют перекрытием клапанов.

Фазы газораспределения подбирают на заводах опытным путем в зависимости от быстроходности двигателя и конструкции его впускной и выпускной систем. При этом стремятся использовать колебательное движение газов во впускной и выпускной системах таким образом, чтобы к концу закрытия впускного клапана перед ним оказалась бы волна давления, а к концу закрытия выпускного клапана за ним была бы волна разрежения. При таком подборе фаз газораспределения удается одновременно улучшить заполнение цилиндров свежей смесью и их очистку от отработавших газов.

Заводы указывают фазы газораспределения для своих двигателей или в виде диаграмм. Диаграмма показывает, что впускной клапан начинает открываться за 10° до ВМТ, а заканчивает закрываться через 46° после НМТ. Выпускной клапан начинает открываться за 66° до НМТ и заканчивает закрываться через 10° после ВМТ. Перекрытие клапанов в этом случае составляет 20°.

Диаграмма фаз газораспределения:

1 - впуск, 2 - выпуск
