Реферат: Автомобиль УАЗ-31512

Министерство образования и науки Украины

Севастопольский национальный

технический университет.

Кафедра Автомобильного транспорта.

КОНТРОЛЬНАЯ РАБОТА №1

ПО ДИСЦИПЛИНЕ

« Автомобили »

Выполнил :

Студент гр. АВ – 32- З

№ зач. кн. 051463

Ченакал А. В.

Проверил :

Мешков В.В.

Севастополь

2008 г.


КОНТРОЛЬНАЯ РАБОТА № 1.

ПО ДИСЦИПЛИНЕ << Автомобили>>

Специальность – 6.070106

ГРУППЫ АВ. – 32з СевНТУ

ЧЕНАКАЛ АНДРЕЙ ВАЛЕРИЕВИЧ

ШИФР 051463

Адрес: г. СИМФЕРОПОЛЬ, ул. КИЕВСКАЯ 137, кв. 64

Тема контрольной работы: - <<Автомобиль УАЗ-31512>>.


ОГЛАВЛЕНИЕ.

1.Введение

2.Теоретический раздел.

3.Расчёт эффективной мощности.

4.Построение внешней скоростной характеристики.

5. Определение количества передач и передаточных чисел трансмиссии автомобиля

6. Расчёт тягово-динамических характеристик автомобиля.

7. Таблица 2.5 расчёт динамических характеристик.

8. Вывод .

5. Список литературы.

1.Введение:

УАЗ – это аббревиатура от «Ульяновский автомобильный завод». Завод находится в городе Ульяновске и был основан 1942-ом году во время Великой Отечественной Войны на базе эвакуированной части оборудования Московского автомобильного Завода имени Лихачева (ЗИЛ). В разное время завод выпускал грузовики, военные и военизированные автомобили. В настоящие время УАЗ принадлежит ОАО «Северсталь-авто» и продолжает выпускать легковые автомобили, грузовики и микроавтобусы для специальных служб.

C 1985-го года им на смену пришли УАЗ 3151 (военный) и УАЗ 31512 (гражданский). В настоящее время эти машины производятся только для Российской армии. Для гражданских же лиц доступны новые модели, удовлетворяющие современным российским требованиям для подобных автомобилей.

Легковой полноприводный автомобиль с мягким верхом (тент) и задним откидным бортом. Данная модель УАЗ - Недорогая модель для перевозки людей и грузов по любым дорогам и по бездорожью. Успешно эксплуатируется в армии, в сельской местности и др. 92-сильный "движок", прочный 4-дверный кузов и практически вечное шасси 31512 не подведут. Грузопассажирский автомобиль повышенной проходимости с открытым цельнометаллическим кузовом, имеющим съемный мягкий тентовый верх и задний откидной борт. Модификация автомобиля УАЗ-31512-10 с пружинной передней подвеской и задними малолистовыми рессорами обеспечивает более комфортные условия при движении по дорогам с твердым покрытием. Установка на автомобиль ведущих мостов с бортовой передачей увеличивает дорожный просвет до 300 мм. Конструкция переднего моста допускает отключение ступиц передних колес. В качестве дополнительного оборудования предусмотрена установка пускового подогревателя, обеспечивающего надежный запуск двигателя в зимних условиях. УАЗ 31512 - полноприводный открытый легковой автомобиль, для защиты от непогоды предусмотрен тент, задний борт откидной. Основное назначение этого автомобиля - движение по бездорожью. Плюсы: низкая стоимость. Минусы: практически полное отсутствие комфорта. Выпускались варианты как с пружинной подвеской, так и с мелколистовыми рессорами, обычные мосты и мосты оснащенные колесными редукторами, так называемые "военные мосты". Кроме различных модификаций за годы производства менялись многие технические характеристики.

из книги Э.Н. Орлова и Е.Р. Варченко "Автомобили УАЗ" техническое обслуживание и ремонт Первые полноприводные автомобили ГАЗ-69 и ГАЗ-69А повышенной проходимости Ульяновский автомобильный завод начал выпускать в 1954 г. ГАЗ-69 - это грузопассажирский автомобиль с колесной формулой 4х4 для перевозки людей и грузов по всем видам дорог и бездорожью. Автомобиль рамной конструкции, классической компоновки (с передним расположением двигателя) с цельнометаллическим двухдверным кузовом, восьмиместный с продольным расположением задних сидений. Кузов закрыт тентом из прорезиненной ткани. Для работы в зимних условиях в автомобиле предусмотрен отопитель. Автомобиль может буксировать прицеп полной массой до 850 кг. Автомобиль ГАЗ-69А отличается от автомобиля ГАЗ-69 только тем, что имеет четырехдверный кузов, поперечное расположение заднего трехместного сиденья и предназначен для перевозки 5 чел. и 50 кг груза в багажнике. Простота конструкции, удобство обслуживания, надежность в эксплуатации и универсальность позволили этим автомобилям очень быстро завоевать признание на отечественном и международном рынке. В 1958 г. завод освоил новое семейство автомобилей УАЗ-450 повышенной проходимости (фургон, санитарный автомобиль и грузовик). При их создании основные узлы шасси были использованы от автомобиля ГАЗ-69, но компоновка этих автомобилей была оригинальной, в дальнейшем получившая название вагонной. Рабочее место водителя и место пассажира были размещены над передними колесами, что позволило увеличить объем закрытого цельнометаллического кузова до 5 м3, а применение усиленной подвески и новых более мощных шин (8,40-15) позволило поднять грузоподъемность этих автомобилей. При всех достоинствах автомобили ГАЗ-69 и УАЗ-450 имели и недостатки: не хватало мощности двигателя, а форсировать его по частоте вращения коленчатого вала и степени сжатия не позволяло нижнее расположение привода клапанов; рама была технологически сложная и недостаточно прочная; были недоработки у трехскоростной коробки передач, рычажных амортизаторов и других узлов. В 1966 г. завод освоил новое семейство автомобилей УАЗ-452 вагонной компоновки (фургон, санитарный автомобиль, грузовик и автобус). Эти автомобили, сохранив внешние формы автомобилей УАЗ-450 (с небольшими изменениями), были спроектированы на новых более надежных и совершенных узлах: верхнеклапанном четырехцилиндровом двигателе мощностью 51,5 кВт, усиленном сцеплении, новом рулевом управлении и четырехступенчатой коробке передач, новой раздаточной коробке, ведущих мостах с четырехсателлитными дифференциалами, новой раме, подвеске и других узлах. Кроме того, была сделана боковая дверь кузова. Грузоподъемность этих автомобилей повысилась до 800 кг, а максимальная скорость до 95 км/ч. На этих новых узлах был спроектирован и в 1972 г. поставлен на производство новый джип - УАЗ-469Б. Завод постоянно совершенствует свои автомобили, уделяя особое внимание повышению их надежности и долговечности, улучшению их активной и пассивной безопасности, снижению расхода топлива и повышению комфортности для водителя и пассажиров. И хотя внешне автомобили изменились незначительно, конструкция многих узлов и систем, а также технические характеристики автомобилей улучшены значительно. Так, за последние годы на автомобили устанавливаются: двигатель мощностью 58,8…67,6 кВт; (При установке двигателя мощностью 58,8 кВт в обозначение автомобиля добавляется цифровой суффикс "01", например, УАЗ-3151-01.) закрытая система охлаждения с расширительным бачком; гидравлический привод выключения сцепления; карданные валы с радиально-торцовым уплотнением подшипников крестовин; телескопические амортизаторы; новые осветительные и светосигнальные приборы; смыватель ветрового стекла с электрическим приводом; аварийная система сигнализации; тормозная система с двухконтурным приводом и сигнальным устройством; вакуумный усилитель тормозов; ведущие мосты повышенной надежности с передаточным числом главной пары 4,625; коробка передач с синхронизаторами на всех передачах переднего хода. Автозавод выпускает целую серию автомобилей повышенной проходимости, спроектированных на двух базовых автомобилях: грузопассажирском и грузовом, именуемых с 1985 г. (после их модернизации) соответственно УАЗ-3151 и УАЗ-3741.

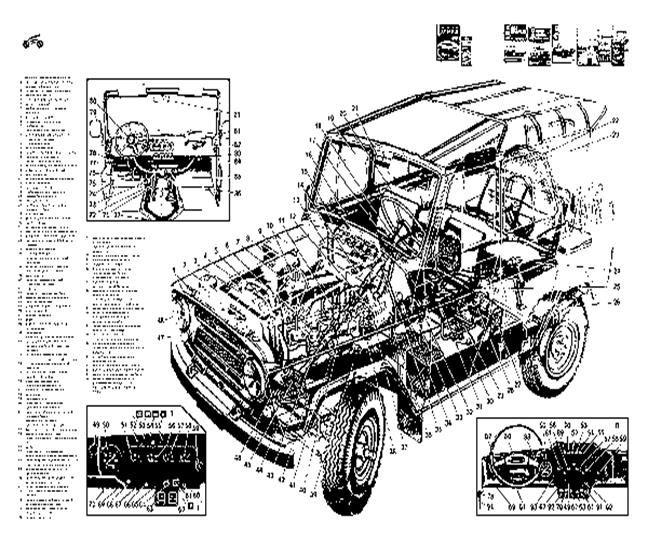

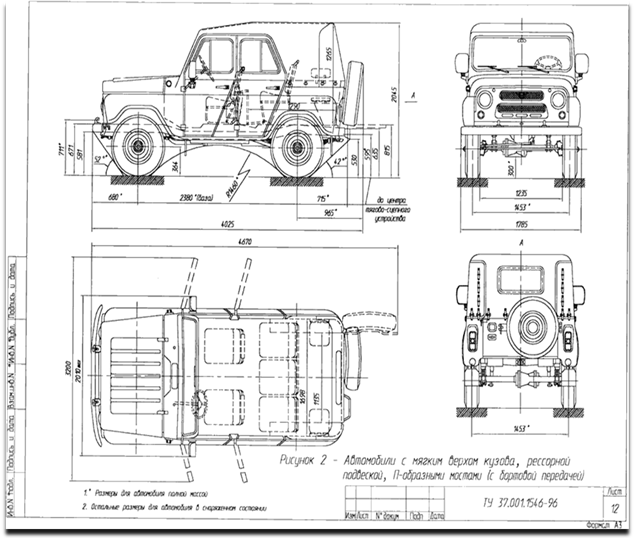

2.Теоретический раздел.

Завод-изготовитель ОАО «УАЗ » (г. Ульяновск)
Модель автомобиля, Год выпуска 31512 – УАЗ, 1972….
Тип трансп. средства Легковой автомобиль
Кузов Джип
Количество дверей 4
Колесная формула автомобиля 4 * 4
Минимальный радиус поворота, м 6,8
Масса снаряженного (кг) 1 600 кг
Полная масса (кг) 2 350 кг
Грузоподъемность (кг) 750 кг
Количество посадочных мест (чел) 5+2 чел
Вид сидений регулируемые комфортабельные мягкие
База 2380
Габариты (длина ширина высота) (мм) 4 025 *1785* 1 190 мм
Высота дорожного просвета (мм) 220 мм
Колея передняя/задняя 1 445 мм
Двигатель УМЗ 4178.10
Тип двигателя бензиновый
Рабочий объем, куб.см 2445
Степень сжатия 7,0
Минимальная частота вращения колен. вала, об/мин 800
Мощность, л.с./ об/мин 78/4000
Экологический стандарт Euro 1
Максимальный крутящий момент, Нхм / об/мин 168/2200-2500
Номинальная мощность, кВт при об/мин 55,9
Крутящий момент, Нм при об/мин 159,8
Расположение и число цилиндров рядное, 4
Число клапанов 8
Диаметр цилиндра * ход поршня, мм 92,0 * 92,0
Расход топлива 14 л/100 км
Коробка передач механическая 4 ступенчатая
Передаточные отношения трансмиссии
1-я передача 3,78
2-я передача 2,60
3-я передача 1,55
4-я передача 1,00
Главная передача 4,625
Задний ход 5,224
Раздаточная коробка механическая 2 ступенчатая
Объем бака (л.) 2 *39 л.
Тип подвески
Передних колес, Задних колёс Зависимая, рессорная
Размер шин 225/85 R15; 225/75 R16
Размер дисков 6Jx15, 6Jx16
Характеристика электрооборудования напряжение 12В
Максимальная скорость движения (км/час) 120 км/час
Система тормозов двухконтурная с вакуумным усилителем
Передние, Задние Барабанные
Комплектация модели Тентованная крыша, гражданские мосты, рессорная подвеска, сдвижные форточки на 4-дверях

3.Оределение мощности двигателя и построение его внешней скоростной характеристики.

3.1.Расчёт эффективной мощности.

ΨvGaVmax + CxFBV³ max

Nv = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ (2.1)

1000 ηм

где Ψv – коэффициент сопротивления дороги при максимальной скорости автомобиля;

Ga – сила тяжести от полной массы автомобиля, Н;

Vmax – максимальная скорость автомобиля, м/с;

CxFB = W – фактор сопротивления воздуха, Нс²/м²;

Cx – коэффициент обтекаемости, Нс²/м4;

FB – лобовая площадь автомобиля, м²;

Ηм – механический КПД трансмиссии

0,10 * 24084 * 35,75 + 0,6 * 1,67 * 35,75³

Nv = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 115кВт

1000 * 0,75


4.Построение внешней скоростной характеристики.

ωωω ²

N = Nmax ‾‾‾‾ [ a + b ‾‾‾‾‾ - c ( ‾‾‾‾‾ ) ], кВт (2.2)

ωNωNωN

где Nmax – максимальная мощность двигателя, кВт.

ω - текущие значения частоты вращения коленчатого вала двигателя, с¹.

ωN - частота вращения при максимальной мощности, с¹.

а, b,с – постоянные коэффициенты, зависят от типа двигателя.

Таблица 2.4 Параметры внешней скоростной характеристики двигателя.

ωi, с‾¹ 100 150 200 250 300 350 419 450 500
Хi= ωi/ ωN 0,24 0,36 0,48 0,60 0,72 0,84 1 1,08 1,20
N = 30 ωi/π, об/мин‾¹ 955,4 1433,1 1910,8 2388,5 2866,2 3343,9 4003,1 4299,3 4777
Ni, кВт 33,95 53,35 73,03 91,44 107,16 118,84 127 126,46 118,87
Мki , Нм 339,5 355,7 365,2 365,76 357,2 339,54 303,10 281,02 237,74

5.Оределение количества передач и передаточных чисел трансмиссии автомобиля.

Минимальное передаточное число назначают из условия обеспечения заданной максимальной скорости движения автомобиля.

ωmaxRk

UTPmin = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ (2.5)

Vmax

где ωmax – частота оборотов коленчатого вала двигателя при движении с максимальной скоростью, 1/с;

Vmax - максимальная скорость автомобиля, м/с;

Rk – динамический радиус качения колеса, м

500 * 0,37

UTPmin = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 5,17

35,75

UTPmin = UКminUДКminU0

где UКmin = 1,00

UДКmin = 1,00

U0 = 4,625

Umpmin 5,17

U0 = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = ‾‾‾‾‾‾‾‾‾ = 5,17 (2.7)

Ukmin Ugkmin 1*1


Ψmax GaRk 0,55 * 24084 * 0,37

UTPmax¹ = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 15,596 (2.8)

Mkmax * ηM 419 * 0,75

где Ψmax – максимальное значение коэффициента сопротивления дороги;

Mkmax – максимальное значение крутящего момента двигателя по внешней скоростной характеристике двигателя, Нм.

φ GCЦRk 0,9 * 24084 * 0,37

UTPmax² = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 25,520 (2.9)

Mkmax * ηM 419 * 0,75

где φ = 0,7… 0,9 – коэффициент сцепления колёс с полотном дороги, (принимается для сухого шоссе);

GCЦ – сцепной вес автомобиля, вес от полной массы автомобиля, приходящийся на ведущие колёса.

UTPmax = UК1UДКminU0

где UК1 – передаточное число первой передачи коробки передач;

UДКmax – максимальное передаточное число дополнительной коробки передач.

UTPmax 15,596

Uк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3,017 (2.11)

UДКmax * U0 1 * 5,17

logUkmin - logUk1 - 0,48

n ≥ ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ + 1 = ‾‾‾‾‾‾‾ + 1 = 1,92 + 1 ≥ 2,92 ( ≥ 3 ) (2.12)

log q - 0,25

где q – знаменатель геометрической прогрессии;

Ukj = = = 1,73 (2.13)

где – порядковый номер промежуточной передачи;

– число передач в коробке.

Ukj = =


6.Расчёт тягово-динамических характеристик автомобиля.

Сила тяги на ведущих колёсах, Н

МКP UТi η

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ (2.16)

Rk

где МКP – крутящий момент двигателя, Н*м;

UTi = UКi * UДКj * U0 – передаточное число трансмиссии на 1 - ой передаче.

на 1 - ой передаче.

339,5 * 15,6 * 0,75 355,7 * 15,6 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 10735,54 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 11247,81

0,37 0,37

365,2 * 15,6 * 0,75 365,76 * 15,6 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 11548,21 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 11565,93

0,37 0,37

357,2 * 15,6 * 0,75 339,54 * 15,6 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 11295,24 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 10736,8

0,37 0,37

303,1 * 15,6 * 0,75 281,02 * 15,6 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 9584,51 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 8886,3

0,37 0,37


237,74 * 15,6 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 7517,72

0,37

на 2 - ой передаче.

339,5 * 8,94 * 0,75 355,7 * 8,94 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6152,29 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6445,86

0,37 0,37

365,2 * 8,94 * 0,75 365,76 * 8,94 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6618,01 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6628,16

0,37 0,37

357,2 * 8,94 * 0,75 339,54 * 8,94 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6473,04 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 6153,01

0,37 0,37

303,1 * 8,94 * 0,75 281,02 * 8,94 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 5492,66 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 5092,53

0,37 0,37

237,74 * 8,94 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 4308,23

0,37

на 3 - ей передаче.


339,5 * 5,17 * 0,75 355,7 * 5,17 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3557,86 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3727,64

0,37 0,37

365,2 * 5,17 * 0,75 365,76 * 5,17 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3827,20 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3833,06

0,37 0,37

357,2 * 5,17 * 0,75 339,54 * 5,17 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3743,36 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3558,29

0,37 0,37

303,1 * 5,17 * 0,75 281,02 * 5,17 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 3176,40 Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 2945,01

0,37 0,37

237,74 * 5,17 * 0,75

Рк = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 2491,45

0,37

Скорость движения автомобиля, м/с.

ωmax

Vа = ‾‾‾‾‾‾‾‾‾‾‾‾ Rk (2.18)

UТi

на 1 - ой передаче.


100 150 200

Vа = ‾‾‾‾‾ * 0,37 =2,37 Vа = ‾‾‾‾ * 0,37 = 3,56 Vа = ‾‾‾‾‾‾ * 0,37 = 4,74

15,6 15,6 15,6

250 300 350

Vа = ‾‾‾‾ * 0,37 = 5,93 Vа = ‾‾‾‾ * 0,37 = 7,12 Vа = ‾‾‾‾ * 0,37 = 8,30

15,6 15,6 15,6

419 450 500

Vа = ‾‾‾‾ * 0,37 = 9,94 Vа = ‾‾‾‾ * 0,37 = 10,67Vа = ‾‾‾ * 0,37 = 11,86

15,6 15,6 15,6

на 2 - ой передаче.

100 150 200

Vа = ‾‾‾‾ * 0,37 = 4,14 Vа = ‾‾‾‾‾‾ * 0,37 = 6,21 Vа = ‾‾ * 0,37 = 8,28

8,94 8,94 8,94

250 300 350

Vа = ‾‾‾ * 0,37 = 10,35 Vа = ‾‾‾ * 0,37 = 12,42 Vа = ‾‾‾‾ * 0,37 = 14,49

8,94 8,94 8,94

419 450 500

Vа = ‾‾‾‾ * 0,37 = 17,34 Vа = ‾‾‾‾ * 0,37 = 18,62 Vа = ‾‾‾‾ * 0,37 = 20,7

8,94 8,94 8,94

на 3 - ей передаче.


100 150 200

Vа = ‾‾‾‾ * 0,37 = 7,16 Vа = ‾‾‾‾ * 0,37 = 10,74 Vа = ‾‾‾‾ * 0,37 = 14,31

5,17 5,17 5,17

250 300 350

Vа = ‾‾‾ * 0,37 = 17,9 Vа = ‾‾‾‾‾ * 0,37 = 21,47 Vа = ‾‾‾‾ * 0,37 = 25,04

5,17 5,17 5,17

419 450 500

Vа = ‾‾‾‾ * 0,37 = 29,98 Vа = ‾‾‾‾ * 0,37 =32,20 Vа = ‾‾‾‾ * 0,37 = 35,78

5,17 5,17 5,17

Сила сопротивления воздуха движению автомобиля, Н.

PW = WVa² (2.17)

на 1 - ой передаче.

PW = 2,37² = 5,62 PW = 3,56² = 12,67 PW = 4,74² = 22,47 PW = 5,93² = 35,16

PW = 7,12² = 50,7 PW = 8,3² = 68,9 PW = 9,94² = 98,8 PW = 10,67² = 113,85

PW = 11,86² = 140,66

на 2 - ой передаче.

PW = 4,14² = 17,14 PW = 6,21² = 38,56 PW = 8,28² = 68,56 PW = 10,35² = 107,12

PW = 12,42² = 154,26 PW = 14,49² = 209,96 PW = 17,34² = 300,67 PW = 18,62² = 346,7

PW = 20,7² = 428,5

на 3 - ей передаче.

PW = 7,16² = 51,26 PW = 10,74² = 115,34 PW = 14,31² = 204,77 PW = 17,9² = 320,41

PW = 21,47² = 490,96 PW = 25,04² = 627 PW = 29,98² = 898,9 PW = 32,20² = 1036,84

PW = 35,78² = 1280,2

Динамический фактор D.

Pk - Pw

D = ‾‾‾‾‾‾‾‾‾‾‾‾ (2.18)

Ga

где Pk – сила тяги на ведущих колёсах, Н;

Pw – сила сопротивления воздуха, Н.

на 1 - ой передаче.

10735,54 – 5,62 11247,81 – 12,67

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,44 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,47

24084 24084


11548,21 – 22,47 11565,93 – 35,16

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,48 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,48

24084 24084

11295,24 – 50,7 10736,8 – 68,9

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,47 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,44

24084 24084

9584,51 – 98,8 8886,3 – 113,85

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,39 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,36

24084 24084

7517,72 – 140,66

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,31

24084

на 2 - ой передаче.

6152,29 – 17,14 6445,86 – 38,56

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,25 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,26

24084 24084

6618,01 – 68,56 6628,16 – 107,12

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,27 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,27

24084 24084

6473,04 – 154,26 6153,01 – 209,96

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,26 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,25

24084 24084

5492,66 – 300,67 5092,53 – 346,7

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,21 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,20

24084 24084

4308,23 – 428,5

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,16

24084

на 3 - ей передаче.

3557,86 – 51,26 3727,64 – 115,34

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,14 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,15

24084 24084

3827,20 – 204,77 3833,06 – 320,41

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,15 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,14

24084 24084

3743,36 – 460,96 3558,29 – 627

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,13 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,12

24084 24084

3176,4 – 898,8 2945,01 – 1036,84

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,09 D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,08

24084 24084

2491,45 – 1280,2

D = ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 0,05

24084

Таблица 2.5 Расчёт динамических характеристик.

ω, 1/с 100 150 200 250 300 350 419 450 500
Мkр, Нм 339,5 355,7 365,2 365,76 357,2 339,54 303,10 281,02 237,74

Передача 1 (U1т1 = Uк1 * U0 )

U1т1 15,6 15,6 15,6 15,6 15,6 15,6 15,6 15,6 15,6
Vа, м/с 2,37 3,56 4,74 5,93 7,12 8,30 9,94 10,67 11,86
Рк, Н 10735,54 11247,81 11548,21 11565,93 11295,24 10736,8 9584,51 8886,3 7517,72
PW, Н 5,62 12,67 22,47 35,16 50,7 68,9 98,8 113,85 140,66
D 1 0,44 0,47 0,48 0,48 0,47 0,44 0,39 0,36 0,31

Передача 2 (Uiтi = Uкi* U0 ), (на 2 - ой передаче.)

U1т1 8,94 8,94 8,94 8,94 8,94 8,94 8,94 8,94 8,94
Vа, м/с 4,14 6,21 8,28 10,35 12,42 14,49 17,34 18,62 20,7
Рк, Н 6152,29 6445,86 6618,01 6628,16 6473,04 6153,01 5492,66 5092,53 4308,23
PW, Н 17,14 38,56 68,56 107,12 154,26 209,96 300,67 346,7 428,5
D 2 0,25 0,26 0,27 0,27 0,26 0,25 0,21 0,20 0,16

Передача 3(Uiтi = Uкi* U0 ), (на 3 - ей передаче.)

U1т1 5,17 5,17 5,17 5,17 5,17 5,17 5,17 5,17 5,17
Vа, м/с 7,16 10,74 14,31 17,9 21,47 25,04 29,98 32,20 35,78
Рк, Н 3557,86 3727,64 3827,20 3833,06 3743,36 3558,29 3176,4 2945,01 2491,45
PW, Н 51,26 115,34 204,77 320,41 460,96 627 898,8 1036,84 1280,2
D 3 0,14 0,15 0,15 0,14 0,13 0,12 0,09 0,08 0,05

ВЫВОД:

В данной контрольной работе я закрепил и расширил теоретические знания, полученные при изучении первой части курса «Автомобили» и приобрел навыки в использовании справочной литературе.

Я смог дать характеристику прототипа, рассчитал эффективную мощность, построил внешнюю скоростную характеристику, определил количество передач и передаточных чисел трансмиссии, рассчитал тягово-динамическую характеристику, построил динамическую характеристику.


C писок литературы:

1) Иларионов В.А. Теория автомобиля. – М.: Машиностроение, 1982.-344с.

2) Солтус А.П. Теория эксплуатационных свойств автомобиля: Учебное пособие для ВУЗов/ А.П.Солтус. - К.: Аристей, 2004. – 188с.

Похожие рефераты:

Совершенствование организации и технологии технического обслуживания и текущего ремонта грузовых автомобилей

Анализ российского рынка легковых и грузовых автомобилей

Тяговый и динамический расчет автомобиля ВАЗ-21093

Оценка ассортимента и конкурентоспособности автомобилей

Тяговый и динамический расчет автомобиля ВАЗ-2105

Проектирование зоны диагностики АТП

Проект станции технического обслуживания с разработкой участка для ремонта ходовой части легковых автомобилей для ГУ санаторий "Приморье" ст. Океанская г. Владивосток

Разработка участка обкатки и испытания автомобильных двигателей внутреннего сгорания

Тяговый расчет автомобиля ГАЗ 3307

Использование автомобильного подвижного состава в ОАО "Увадрев-Холдинг"

ТО и ТР автомобилей

Проектирование автотранспортного предприятия по техническому обслуживанию и ремонту автомобилей типа "УАЗ 2206"

Легковая автомобильная промышленность России
