МИНИСТЕРСТВО АГРАРНОЙ ПОЛИТИКИ УКРАИНЫ

ЛУГАНСКИЙ НАЦИОНАЛЬНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ

Кафедра: Технологии и организации строительного производства

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к расчетно-графической работе

«Строительство и проектирование сельскохозяйственных зданий и сооружений ( Родильная на 50 мест ) »

Луганск-2008

Содержание

1. Генеральный план участка

1.1 Место строительства и площадь участка

1.2 Перечень зданий и сооружений, показанных на участке

1.3 Расположение проектируемого здания на участке, его ориентация относительно сторон света и ориентация основных помещений с ее обоснованием

1.4 Технологическая связь проектируемого здания с соседними

1.5 Решение вопроса охраны окружающей среды

1.6 Элементы благоустройства и озеленения

1.7 Технико-экономические показатели генплана

1.8 Вертикальная планировка здания

2. Сведения о технологическом процессе

2.1 Краткое описание принятого технологического процесса, схемы технологического оборудования

2.2 Категория производства по степени пожарной опасности

3. Объемно-планировочное решение

3.1 Конструкция здания в плане и основные размеры

3.2 Принятая конструктивная схемы здания (каркасная, с несущими стенами, с неполным каркасом)

3.3 Строительные параметры (пролеты (м), шаг колонн по наружным и внутренним рядам, отметка низа строительной балки или фермы и т.д.)

3.4 Вопросы эвакуации (пути эвакуации, принятое время эвакуации из помещения)

3.5 Экспликация помещений (в табличной форме)

3.6 Технико-экономические показатели здания

4. Характеристика основных конструктивных элементов

4.1 Фундаменты и фундаментные балки (материал, тип, серия)

4.2 Колонны основные и фахверковые (материал, тип, серия)

4.3 Стены (вид, материал, толщина кладки), толщина панелей. Вопросы гидроизоляции

4.4 Плиты покрытия, конструкция крыши

4.5 Фермы связи, балки, рамы, арки

4.6 Кровля и водоотвод

4.7 Полы, перегородки

4.8 Двери, ворота (тип, материал, ГОСТ, серия), спецификация, ведомость

4.9 Окна (остекление, материал переплетов и импостов, ГОСТ), спецификация, ведомость

4.10 Лестницы (основные, служебные, аварийные, пожарные)

4.11 Прочие конструкции (антресоли, этажерки и т.п.)

4.12 Внутренняя отделка помещений (ведомость). Отделка фасадов

4.13 Спецификация элементов, в том числе перемычек

5. Санитарно-техническое и инженерное оборудование здания

5.1 Отопление (источник, тип теплоносителя, место ввода в здание, нагревательные приборы)

5.2 Вентиляция (принципиальное решение расположения вентиляционных камер, ссылка на листы чертежей)

5.3 Водоснабжение холодное и горячее (вид водопровода, источник, место ввода, расположение пожарных кранов, способ нагрева)

5.4 Канализация фекальная и ливневая (общее решение, виды труб)

5.5 Электроосвещение (источник, места ввода, осветительная аппаратура и т.п.)

5.6 Слаботочные устройства (телефонизация, сигнализация, радиофикация)

Литература

Введение

Сельскохозяйственными зданиями называют совокупность орудий и средств труда, зданий, сооружений и других материальных фондов, используемых для производства какой-либо сельскохозяйственной продукции. Сельскохозяйственные здания обеспечивают условия для производственного процесса и среды для нормальной трудовой деятельности. Область строительства, занимающаяся созданием основных фондов промышленности, включая выполнение комплекса строительных и монтажных работ.

Строительство и реконструкция сельскохозяйственных зданий требует быстрого развития и совершенствования строительной техники, увеличения выпуска строительных материалов, снижения стоимости, сокращения сроков строительства, повышения производительности труда.

Использование укрупненной сетки колонн, размещения сельскохозяйственных предприятий в одноэтажных зданиях сплошной застройки, вынос некоторого технологического оборудования на открытые площадки способствуют повышению технологической гибкости здания, снижают стоимость строительства.

Использование при должном технико-экономическом обосновании легких и ячеистых бетонов, термоупрочненных низколегированных и высокопрочных сталей, алюминиевых сплавов, холодногнутых профилей, профилированного стального настила, трубчатых стальных конструкций, полимерных материалов и изделий, деревянных клееных конструкций (изготовленных индустриально), позволит значительно повысить производительность труда, снизить стоимость строительства производственных зданий.

Дальнейшее совершенствование охраны окружающей среды сельскохозяйственных зон и среды внутри зданий, разработка новых методов борьбы с вредными выбросами в окружающую среду, транспортными и иными шумами, надлежащее освещение рабочих мест, ионизация – все это важные задачи для архитекторов и инженеров строителей.

1. Генеральный план участка

1.1 Место строительства и площадь участка

Проектирование генерального плана ведется по СНиП 2.07.01-89 «Градостроительство, планировка и застройка городских и сельских поселений», а также ДСТУ 4.24.6-95 (ГОСТ 21.508-93) «Правила выполнения генпланов жилых, гражданских и промышленных зданий».

Географический пункт строительства «родильни на 50 мест » – Черниговская область. Генеральный план участка принимается прямоугольной формы, размером 200,00х176,00м высота сечения горизонталей 0.5 м, грунтовые воды глубокого залегания. Здание расположено с учётом ориентирования по сторонам света и направлению господствующего ветра. Направление господствующего ветра определяется по розе ветров в соответствии со СНиП 2-01-01-89 «Строительная климатология и геофизика».

1.2 Перечень зданий и сооружений, показанных на участке

На территории предусмотрены дороги, проезды, инженерные, складские сооружения, ветеринарные объекты, хранилища и др. На генплане наносятся оси координат. Со стороны боковых фасадов животноводческих зданий устраиваются выгульно-кормовые или выгульные площадки, представляющие собой огражденные площадки, используемые для пребывания, а иногда и кормления животных на свежем воздухе. Площади определены из расчета 15 м2 на одну корову. Хранилище для подстилки размещено вблизи с животноводческим зданием. Процесс приготовления кормов сконцентрирован в кормоцехе. Вблизи кормоцеха размещен склад концентрированных кормов, хранилище силоса и сена. На территории фермы расположены след. здания:

Экспликация генерального плана

Табл. №1.1

п/п

Наименование Координаты квадрата сетки
1. Родильня
2. Здание выращивание и откорма молодняка
3. Коровник
4. Телятник
5. Пункт искусственного осеменения
6. Кормоприготовительный цех
7. Скирды грубых кормов
8. Навесы для сена
9. Силосные траншеи
10. Навозохранилище
11. Дезбарьер
12. Весовая
13. Ветпункт
14. Контора
15 Выгульные площадки
16 Водонапорная башня

1.3 Расположение проектируемого здания на участке его ориентация относительно сторон света и ориентация основных помещений с его обоснованием

Проектируемое здание располагается в зависимости от господствующих ветров. Ориентация относительно сторон света основных помещений выбрана так, чтобы обеспечить наиболее благоприятные условия для естественного освещения и инсоляции. Рельеф местности спокойный, с общим уклоном. Животноводческие, птицеводческие, звероводческие и

подсобные здания и сооружения должны располагаться с подветренной стороны по отношения к существующим или намеченным к постройке зданиям жилого или культурно-бытового назначения и по возможности ниже их по рельефу местности. Здания шириной более 30 м для крупного рогатого скота следует размещать продольной осью в направлении господствующих ветров. При решении генплана соблюдены противопожарные и санитарные разрывы между зданиями с учётом их этажности и характеристики технологического процесса. Выдержан минимальный интервал. Застройка должна быть компактной с учётом направленности.

Повторяемость ветра

Табл. №1.2

Район январь июль
с св в юв ю юз з сз с св в юв ю юз з сз
Луганск 10 10 11 12 14 14 16 13 18 9 10 7 7 8 17 24

1.4 Технологическая связь проектируемого здания с соседними

Сельскохозяйственные здания стоят отдельными комплексами на территории производственной зоны. В каждом комплексе объединяются здания и сооружения близкие по своему функциональному назначения.

1.5 Решение вопросов охраны окружающей среды

При размещении животноводческого комплекса необходимо четко размежевать производственную зону и жилую. Производственная зона должна быть отделена от жилой санитарно защитной зоной. Размер которой вычисляется в соответствии «Санитарными нормами проектирования промышленных здания и сооружений» СНиП 245-71. Для крупного рогатого скота ее размеры установлены в пределах 300-1000м. Это вызвано тем, что такие комплексы являются источником загрязнения окружающей среды. На границах санитарно защитных зон шириной более 100м должна быть предусмотрена полоса древесно-кустарниковых насаждений шириной не менее 30м.

1.6 Элементы благоустройства и озеленения

Лиственные деревья и кустарники прекрасно украшают территорию фермы.Зеленые насаждения создают микроклимат, создается температурно-влажностный режим. Для освещения территории предусматриваются уличные фонари.

1.7 Технико-экономические показатели генплана

Табл. №1.3

№ п/п Здание Количество Примечание
Площадь территории м2 35000.200
2 Площадь, занятая зданиями и сооружениями м2 16750.3
3 Площадь озеленения м2 5437,8
4 Площадь дорог и площадок м2 8897,7
5 Коэффициент плотности застройки % 27,1
6 Коэффициент озеленения % 54,35

1.8 Вертикальная планировка здания

Определим черные отметки:

37.00м

36.74м

36.41м

36.68м

Определим средне-планировочную отметку земли:

Нср.пл. =


Определение красной отметки уровня чистого пола

Н0.000 = Нср.пл. +hцок.ср =36.70+0,200=36.90м.

Наиболиее высоким углом является угол 1. Приняв минимальную высоту цоколя 200 см, определим красную отметку 1 угла:

Н0.000 - hцок= 36.90-0.200=36.70 м

Для отвода поверхностных вод зададим уклон 0,005. Последовательно определим красные отметки углов здания:

36.70-0,005*21=36.60 м

36.60-0,005*42=36.39 м

36.39+0,005*21=36.51 м

36.51+0,005*42=36.70 м

Определение рабочих отметок

h і = - Н0.000

h1=36.70-36.90=-0.200

h2=36.60-36.90=-0,300

h3=36.39-36.90=-0,510

h4=36.51-36.90=-0,390

2. Сведения о технологическом процессе

2.1 Краткое описание технологического процесса, схемы технологического оборудования

Здание предназначено для отела коров и вынашивания телят до 3-х месячного возраста.

Содержание животных безвыгульное, безпривязное в групповых клетках по 28 голов в каждой.

Раздача грубых, сочных и зеленых кормов осуществляется мобильным кормороздачиком КТУ-10А, раздача комбикорма при помощи ручной тележки ТУ300.

Поение животных производится из поилок ПА-1А.

Удаление навоза осуществляется скреперной установкой УС-250 с перегрузкой на поперечный транспортер ТСН-160А. далее по накллоной части транспортера навоз подается в тракторный прицеп 2ПТС-4м-785А, установленный в помещении отгрузки навоза, с дальнейшей его транспортировкой в навозохранилище.

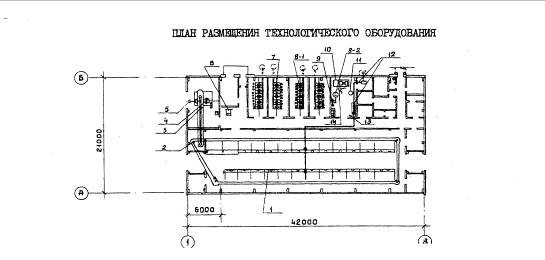

План размещения технологического оборудования на отм.0.000

Экспликация оборудования

Табл. №2.1

№на плане Наименование Кол-во
1 Оборудование стойловое для коров ОСК-25А 2
2 Транспортер скребковый навозоуборочный ТСН-160 1
3 Конвейер навозоуборочный поперечный КПН-10 1
4 Транспортер скребковый навозоуборочный ТСН-160А 1
5 Прицеп тракторный самосвальный 2 ПТС-4М-785А 1
6 Поилка автоматическая ПА-1А 24
7 Весы платформенные передвижные РП-Щ13М 1

8

8.1

8.2

Оборудование для содержания телят ОСТ-50

Секция клеток

Система водогрева

1

4

2

9 Водонагреватель электрический 1
10 Резервуар-охладитель 1
11 Водонагреватель электрический 1
12 Доильный агрегат стационарный 1
13 Стеллаж для ведер 1
14 Насос молочный 1

2.2 Категория производства по степени пожарной безопасности

Здание относится к III степени огнестойкости. Расстояния между зданиями на территории сельскохозяйственного комплекса назначены учитывая противопожарные разрывы между зданиями в производственной зоне. От 10 до 16 м между проектируемыми зданиями.

3. Объёмно-планировочное решение

3.1 Конструкция здания в плане и основные размеры

Здание в плане представляет собой прямоугольник с размерами в осях: 1–8 (42 м) и А–Б (21 м). Отметка низа стропильной конструкции составляет 3.4 м.

3.2 Принятая конструктивная схема здания

Сельскохозяйственные здания отличаются от промышленных и гражданских особенностями функционально-технологических процессов. Основными конструктивными схемами производственных сельскохозяйственных зданий являются стоечно-балочные системы, схемы с применением различных ферм, распорных рам и арок. В нашем случае принята схема – полурам с навесными панелями. Здание одноэтажное.

3.3 Строительные параметры

Габаритные размеры 21х42м. с шагом 6 м, пролет здания L=21м, высота до низа стропильной конструкции 2,700м, Отметка верха строительной конструкции 5,800 м.

3.4 Вопросы эвакуации

Эвакуация происходит через входные и выходные двери и ворота по составленному плану эвакуации из помещений.

3.5 Экспликация помещений

Табл. №3.1

1 Помещение для содержания коров 829,2 Д
2 Помещение для приема концкормов и минеральных кормов 19,4 Д
3 Машинное помещение 27,1 Д
4 Помещение дл отгрузки навоза 34,6 Д
5 Служебная на 2 человека 12,6 Д
6 Санузел 5,3 Д
7 Электрощитовая 13,8 Д
8 Площадка для инвентаря 9,9 Д
9 Тепловой пункт и водомерный узел 14,7 Д
10 Тамбур 19,5 Д

3.6 Технико-экономические показатели здания

ТЭП здания приведены в графической части на первом листе.

4. Характеристика основных конструктивных элементов

4.1 Фундаменты и фундаментные балки

Фундаменты являются важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим ее на основание. Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности, технологичности устройства и экономичности.

Фундаменты приняты башмачного типа по серии 1.810-2. вып.1,2 Типоразмеров 1.

Для защиты основания от увлажнения устраивают планировку участка отмостку и обмазочную гидроизоляцию.

4.2 Стены – кирпичные и из фибролитобетонных панелей по серии ИИ16с-02/81

4.3 Покрытие –сборные ж/б плиты по серии1.865.1-4/80

4.4 Кровля – асбестоцементные волнистые листы унифицированного профиля УВ-7,5.

Водоотвод наружный организованный.

4.5 Перемычки – сборные ж/б по серии 1.038-1. вып.1 Типоразмеров 3.

4.6 Полы – деревянные, цементно-песчаные, бетонные.

Перегородки – из глиняного кирпичные марки 75 на растворе марки 50 по ГОСТ 530-80. Толщина перегородки 120мм.

4.7 Двери, ворота

Двери – деревянные внутренние по ГОСТ 6629-74, типоразмеров I.

Ворота - деревянные распашные ГОСТ 18853—73, по серии 1.435.9, шифру 41-74, серии 3.017-1.

4.8 Окна - деревянные для производственных зданий по ГОСТ 12506-81. Типоразмеров- 1.

Ведомость проемов окон, дверей и ворот

Табл. №4.2

Позиция Размер проёма
1 2650*2950
2 800*2950
3 900*2950
4 1200*2950
ОК-1 900*1220

Спецификация элементов заполнения проёмов

Табл. №4.3

Марка

позиция

Обозначения Наименования Кол-во на этаж.

Масса

ед.кг

Приме-чание
1 2 3 Всего
ОК-1 ГОСТ 12506-81 сборное 48 - - 48
1 ГОСТ 18853-73 Распашные 2 - - 2
2 ГОСТ 24698-81 Однопольная 7 - - 7

Спецификация железобетонных и деревянных изделий

Табл. №4.4

Марка Обозначение Наименование Кол-во Масса кг. Примечание
1 ФБС-24-4-6Т Cерия 1.812.1-2 Фундаменты 16 1300
2 ФБС-12-4-3Т Cерия 1.810-1 Фундаменты 17 650
3 ППАД-12 Серия 1.865-6 Плиты покрытия 42 200
4 ПАД-12 Серия 1.865-5 Плиты покрытия 14 100
5 ПАД-12-В1 Серия 1.865-6 Плиты покрытия 5 200 С отверстием для вентиляции.
6 2ПБ 17-2 Серия 1.038-1 Перемычка 48 71 Для проемов над окнами
7 2ПБ 13-1 Серия 1.038-1 Перемычка 7 54 Для проемов внут. дверей
8 3ПБ 34-4 Серия 1.038-1 Перемычка 2 222 Для проемов с воротами
9 3ПБ 34-4 Серия 1.038-1 Перемычка 4 222 Для проемов без ворот

4.10 Внутренняя отделка помещений – улучшенная штукатурка, известковая окраска, керамическая плитка, масляная окраска.

5. Санитарно- техническое и инженерное оборудование здания

5.1 Отопление – от централизованных наружных тепловых сетей (общефермерских)

5.2 Вентиляция –приточно-вытяжная с механическим побуждением и естественная.

5.3 Водоснабжение – раздельное: хозяйственно-питьевое-противопожарное и автоматическое противопожарное, напор 16.0м и 17.0м соответственно. Горячее водоснабжение – централизованное от общефермерской котельной.

5.4 Канализация хозяйственно-бытовая в наружные сети.

5.5 Электроснабжение – от низковольтных сетей напряжением 380/220В.

Электроосвещение – лампами накаливания и люминесцентное.

5.6 Слаботочные устройства –охрано-пожарная сигнализация и радиофикация от наружных сетей.

Литература

1. Топчий Д.Н. и др. Сельскохозяйственные здания и сооружения - М., Стройиздат, 1985. – 475 с.

2. Орловский Б.Я., и др. Гражданские и сельскохозяйственные производственные здания и сооружения – М., Стройиздат, 1988 г. – 287 с.

3. Неелов В.К. Промышленные и сельскохозяйственные здания – М., Стройиздат, 1980 г. – 215 с.

4. Галкин А.Ф. Основы проектирования животноводческих ферм – М., Стройиздат, 1985 г. – 198 с.

5. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания – М.: Высшая школа, 1983 – 408с.

6. Справочник архитектора: Сельскохозяйственные предприятия/ Е. И. Чигринов, В.В. Радченко, М.М. Каплуновский и др: Под ред. В.И. Хазина – К.: Будiвельник, 1987. – 232с.

7. О.А. Рочняк. Железобетонные конструкции производственных сельскохозяйственных зданий. – Минск, Высшая школа, 1985 – 255с.

8. Кутухтин Е.Г., Коробков В.А. Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений – М., Стройиздат, 1982 г. – 212 с.

9. Украинский зональный каталог индустриальный и конструкций для сельскохозяйственных зданий – К: Будiвельник, 1988. – 56 с.

10. Русскевич Н.Л., Ткач Д.И., Ткач М.Н. Справочник по инженерно-строительному черчению. Киев, Будiвельник, 1987. – 264с.

11. ГОСТ 21.501-93 (ДСТУ БА.2.4-7-95). Правила выполнения архитектурно-строительных чертежей.

12. СНиП 2.01.02-85. Противопожарные нормы.
