Курсовая работа: Технология строительства асфальтобетонного дорожного покрытия

Введение

Темпы дорожного строительства в России непрерывно растут. Резкое увеличение выпуска автомобилей выдвинуло перед строителями автомобильных дорог повышенные требования как к ускорению ввода в эксплуатацию новых и реконструированных дорог, так и в области повышения их качества, долговечности и надёжности, а также безопасности движения.

Благоприятные условия для дальнейшего совершенствования дорожного строительства создаются в результате значительного роста материальной базы дорожно-строительных организаций и ускоренного развития дорожной науки и техники.

Промышленность поставляет для дорожного строительства всё более мощные и высокопроизводительные машины. Технология производства работ базируется на широком внедрении комплексной механизации с постепенным переходом к автоматизации отдельных технологических процессов и видов работ. Шире применяются местные материалы и грунты, укреплённые органическими и минеральными вяжущими. Получают распространение новые вяжущие материалы и различные поверхностно-активные вещества.

Применение новых машин, материалов и разработка более совершенных технологических схем требуют соответствующего повышения уровня организации строительства. Чем сложнее задачи строительства и чем больше сосредоточено на каждом объекте трудовых и материально-технических ресурсов, тем труднее управлять ими.

Рациональная организация работ резко повышает эффективность использования всех видов ресурсов.

Сложность производства дорожно-строительных работ усугубляется зависимостью их технологии от погодных и климатических условий. В зависимости от периодов года, температурных и других климатических условий изменяется удобоукладываемость и удобообрабатываемость многих дорожно-строительных материалов. Это влечёт за собой необходимость изменения технологии производства работ.

В таких сложных, непрерывно изменяющихся условиях выполнение больших объёмов механизированных дорожно-строительных работ с обеспечением целесообразного использования наличных парков современных высокопроизводительных машин может быть успешным только при тщательной и комплексной разработке организации всех видов работ.

Под организацией работ понимают разработку и осуществление комплекса мероприятий, определяющих численность и расстановку всех необходимых трудовых и материально-технических ресурсов, их взаимодействие, порядок использования и перемещения в процессе строительства, а также систему управления ими. Все эти мероприятия в своей совокупности должны обеспечивать сооружение объекта в заданные сроки и в соответствии с проектом.

В условиях современного строительства, характеризующегося большой насыщенностью высокопроизводительными машинами и сложной технологией производства работ, решения организационных вопросов требуют глубоких знаний в области проектирования, технологии и экономики дорожного строительства, а также максимального использования современных достижений технического прогресса.

В настоящее время в практике дорожного строительства всё шире используются новые, в большинстве случаев химически-сложные материалы (новые вяжущие, поверхностно-активные вещества и т.п.). Расширяются границы применения материалов, считавшихся ранее некондиционными. Разрабатываются новые технологические схемы и способы производства работ, базирующиеся на комплексной механизации и автоматизации производственных процессов. Развитие дорожного машиностроения идёт по линии проектирования и изготовления новых, более совершенных, мощных машин высокой производительности, позволяющих значительно повысить темпы производства дорожно-строительных работ.

Соответственно необходимо развивать и совершенствовать организацию работ, систематически проводить научные исследования, изучать и обобщать передовой опыт лучших дорожно-строительных организаций. Чем сложнее организация работ, тем меньше должно быть в ней так называемых «волевых» решений. Принимаемые решения как в проектах, так и при оперативном управлении работами должны быть результатом научно обоснованных расчётов, учитывающих все стороны сложного строительного процесса.

асфальтобетонное покрытие машина материал


Глава 1. Климат района строительства

1.1 Экономическая характеристика района

Чувашская Республика расположена в центре европейской части Российской Федерации в Волго-Вятском регионе. Территория республики – 18,3тыс.кв.км, население 1312тыс. человек. Чувашская Республика является индустриально-аграрной. Ведущими отраслями сферы производства товаров хозяйственного комплекса республики являются промышленность и сельское хозяйство. На их долю приходится около 87% стоимости произведенных товаров. Размещение промышленности Чувашской Республики характеризуется большой степенью территориальной концентрации. Около 85% промышленной продукции приходится на Чебоксарский промышленный узел, включающий в себя промышленные предприятия городов Чебоксары, Новочебоксарск и Чебоксарского района.

Ведущими отраслями промышленности Чувашской Республики являются машиностроение, электроэнергетика, пищевая и мукомольно-крупяная, легкая промышленность, промышленность строительных материалов, а также химическая промышленность. Из отраслей машиностроения наибольшее развитие получили тракторная и сельскохозяйственная, электротехническая промышленность, приборостроение, машиностроение для легкой и пищевой промышленности. Легкая промышленность подразделяется на хлопчатобумажную и трикотажную.

Большое значение имеет для жизнеобеспечения республики энергетика. Электроэнергия вырабатывается на Чебоксарской ГЭС и ТЭЦ.


1.2 Климат

Климат Чувашской Республики континентальный, характеризующийся морозной зимой и жарким летом.

В пределах республики преобладают воздушные массы умеренных широт, перемещающиеся с запада на восток. Частая смена циклонов и антициклонов является причиной неустойчивой погоды в республике. В зависимости от давления ветры в течение года имеют преимущественно западное и юго-западное направления. Среднегодовая скорость ветра в Чувашии 4-5м/с.

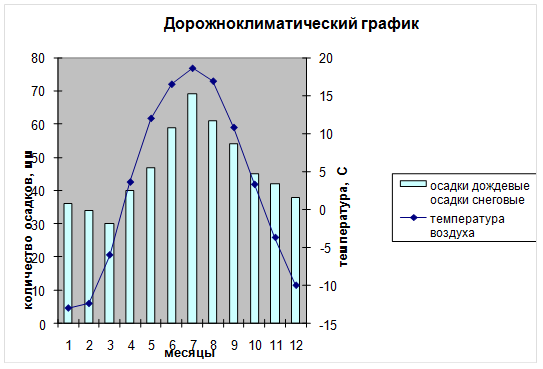

Климатические условия территории обычно характеризуются распределением температуры воздуха, давления, влажности и количества осадков. Небольшие размеры республики и равнинный характер рельефа способствовали незначительному разнообразию распределения температуры воздуха по Чувашии.

Средне годовая температура воздуха составляет +3,0о С. Средне годовые с севера на юг меняются от +3,3о С до +3.8о С. В этом же направлении меняются средние температуры июля от +16.5о С до +19.5о С средние температуры января понижаются в восточном направлении от -12.9о С до -13.4о С.

За год в Чувашии выпадает осадков от 450 до 520мм. Основным поставщиком являются морские воздушные массы, идущие с запада. Но на территории республики он распределяется не равномерно. Полосы с максимальным количеством осадков по Чувашии простирается по ее средней части с севера на юг. Минимальное количество осадков приходится на северо-западную и северо-восточную часть республики. В течении года осадки в Чувашии выпадают в основном летом, а минимальное количество осадков их наблюдается зимой.

Годовой ход влажности воздуха зависит от температурного режима. Абсолютная влажность воздуха в Чувашии достигает своего максима в июле, а минимума - в январе. Величина абсолютной влажности летом колеблется в пределах 10-15мм, а зимой 2,5-3мм. Относительная влажность имеет наибольшее значение в декабре – январе (80-90%), а наименьшее значение в мае – июне (около 60%).

Характеристика климата района реконструкции участка приводится по данным наблюдений метеостанции в г. Чебоксары. Территория района расположена в зоне умеренного климата с теплым летом и холодной зимой.

Средняя годовая температура воздуха составляет +2.9о С, самого теплого месяца июля +18.6о С, самого холодного месяца января -13о С. Абсолютный максимум температуры +39. Абсолютный минимум -44о С.

Таблица 1 Средние температуры по месяцам

январь февраль март апрель май июнь июль август сентябрь октябрь ноябрь декабрь
-13,0 -12,4 -6,0 3,6 12,0 16,5 18,6 16,9 10,8 3,3 -3,7 -10,0

Таблица 2 Повторяемость и скорость ветра по направлениям

январь
С СВ В ЮВ Ю ЮЗ З СЗ

9

3,6

4

2,5

6

3,3

23

5,5

19

5,3

15

5

6

4,8

8

4,2

июль
С СВ В ЮВ Ю ЮЗ З СЗ

15

3,8

9

2,9

10

3,8

11

3,3

7

3,3

11

3,3

18

3,5

19

4

1.3 Геологическое строение местности

Геологическое строение республики обусловлено ее положением в пределах восточной части Русской (Восточно-Европейской) платформы.

Вдоль правого берега реки Волги развиты отложения эолового происхождения, представленные желтовато-бурыми и коричневыми очень пористыми лессовидными суглинками, с характерной призматической структурой, не редко сильно известняковыми, пронизанными корневыми ходами наземных растений. В них отмечаются своеобразные белесые стяжения углекислых солей в виде белоглазок и журавликов. В полосе правобережья Волги мощность лессовидных суглинков на водоразделах редко превышает 2-3 м, на высоких трассах и долинах достигает 5-10 м, а иногда и более.

1.4 Почвы

По мере удаления от Волги склоны становятся более пологими, постепенно удлиняются, водоразделы расширяются.

Почвенный покров Чувашии в основном сложен из подзолистых. Дерново-подзолистых, серны лесных, черноземных, дерново-ойменных и частично из дерново-карбонатных и болотных почв.

1.5 Растительность

Лесистость района не превышает 11%. Более или менее значительные лесные массивы сохранились вблизи Волги. Среди лесов преобладают дубравы. Чистые дубравы занимают ограниченную площадь по склонам и на водоразделах. В дубравах много лещины, есть рябина, калина, черемуха, можно встретить ясень, липу, вяз и ильму. Хвойных пород мало. Они встречаются небольшими группами или отдельными деревьями.

1.6. Гидрология

Густота речной сети республики составляет 0,48 км/км2 и для отдельных речных бассейнов изменяется от 0,01 до 1,2, что отражает особенности геологического строения. Преимущественно высокие значения густоты речной сети (0,5-1,2) приурочены к возвышенной северо-западной части республики, которая отличается сложным геолого-тектоническим строением с развитой микроскладчатостью и многочисленными водоносными горизонтами.

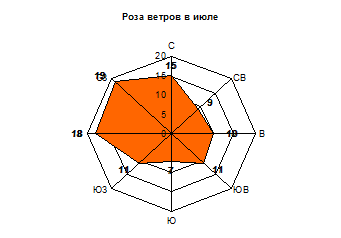

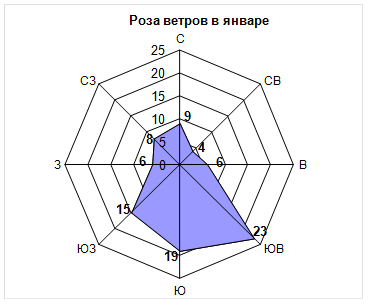

Рис. 1. Роза ветров


Глава 2. Входной контроль качества асфальтобетона. Требования к асфальтобетонам по ГОСТ

2.1 Основные параметры и типы

Асфальтобетонные смеси (далее - смеси) и асфальтобетоны в зависимости от вида минеральной составляющей подразделяют на щебеночные, гравийные и песчаные.

Смеси в зависимости от вязкости используемого битума и температуры при укладке подразделяют на:

-горячие, приготавливаемые с использованием вязких и жидких нефтяных дорожных битумов и укладываемые с температурой не менее 120 °С;

-холодные, приготавливаемые с использованием жидких нефтяных дорожных битумов и укладываемые с температурой не менее 5 °С.

Горячие смеси и асфальтобетоны в зависимости от наибольшего размера минеральных зерен подразделяют на:

-крупнозернистые с размером зерен до 40 мм;

-мелкозернистые " " " до 20 мм;

-песчаные " " " до 5 мм.

Холодные смеси подразделяют на мелкозернистые и песчаные.

Асфальтобетоны из горячих смесей в зависимости от величины остаточной пористости подразделяют на виды:

-высокоплотные с остаточной пористостью от 1,0 до 2,5 %;

-плотные " " " св. 2,5 до 5,0 %;

-пористые " " " св. 5,0 до 10,0 %;

-высокопористые " " " св. 10,0 до 18,0 %.

Асфальтобетоны из холодных смесей должны иметь остаточную пористость свыше 6,0 до 10,0 %.

Щебеночные и гравийные горячие смеси и плотные асфальтобетоны в зависимости от содержания в них щебня (гравия) подразделяют на типы:

-А с содержанием щебня св. 50 до 60 %;

-Б " " " св. 40 до 50 %;

-В " " " св. 30 до 40 %.

Щебеночные и гравийные холодные смеси и соответствующие им асфальтобетоны в зависимости от содержания в них щебня (гравия) подразделяют на типы Бх и Вх.

Горячие и холодные песчаные смеси и соответствующие им асфальтобетоны в зависимости от вида песка подразделяют на типы:

Г и Гх - на песках из отсевов дробления, а также на их смесях с природным песком при содержании последнего не более 30 % по массе;

Д и Дх - на природных песках или смесях природных песков с отсевами дробления при содержании последних менее 70 % по массе.

Смеси и асфальтобетоны в зависимости от показателей физико-механических свойств и применяемых материалов подразделяют на марки, указанные в таблице 3.

Таблица 3

#G0Вид и тип смесей и асфальтобетонов Марки
Горячие:
Высокоплотные I
плотные типов:
А I, II
Б, Г I, II, III
В, Д II, III
пористые и высокопористые I, II
Холодные типов:
Бх, Вх I, II
Гх I, II
Дх II

2.2 Технические требования

Показатели физико-механических свойств высокоплотных и плотных асфальтобетонов из горячих смесей различных марок, применяемых в конкретных дорожно-климатических зонах, должны соответствовать указанным в таблице 4.

Таблица 4

#G0

Значение для асфальтобетонов марки

Наименование показателя I II III
для дорожно-климатических зон
I II, III IV, V I II, III IV, V I II, III IV, V
Предел прочности при сжатии при температуре 50 °С, МПа, не менее, для асфальтобетонов:
высокоплотных 1,0 1,1 1,2 - - - - - -
плотных типов:
А 0,9 1,0 1,1 0,8 0,9 1,0 - - -
Б 1,0 1,2 1,3 0,9 1,0 1,2 0,8 0,9 1,1
В - - - 1,1 1,2 1,3 1,0 1,1 1,2
Г 1,1 1,3 1,6 1,0 1,2 1,4 0,9 1,0 1,1
Д - - - 1,1 1,3 1,5 1,0 1,1 1,2
Предел прочности при сжатии при температуре 20 °С для асфальтобетонов всех типов, МПа, не менее 2,5 2,5 2,5 2,2 2,2 2,2 2,0 2,0 2,0
Предел прочности при сжатии при температуре 0 °С для асфальтобетонов всех типов, МПа, не более 9,0 11,0 13,0 10,0 12,0 13,0 10,0 12,0 13,0
Водостойкость, не менее:
плотных асфальтобетонов 0,95 0,90 0,85 0,90 0,85 0,80 0,85 0,75 0,70
высокоплотных асфальтобетонов 0,95 0,95 0,90 - - - - - -
плотных асфальтобетонов при длительном водонасыщении 0,90 0,85 0,75 0,85 0,75 0,70 0,75 0,65 0,60
высокоплотных асфальтобетонов при длительном водонасыщении 0,95 0,90 0,85 - - - - - -
Примечание - Дополнительно при подборе составов асфальтобетонных смесей определяют сдвигоустойчивость и трещиностойкость, при этом нормы по указанным показателям должны быть приведены в проектной документации на строительство покрытий исходя из конкретных условий эксплуатации

Водонасыщение высокоплотных и плотных асфальтобетонов из горячих смесей должно соответствовать указанному в таблице 5 в процентах по объему

Таблица 5

Вид и тип асфальтобетонов Значение для
образцов, отформованных из смеси вырубок и кернов готового покрытия, не более
Высокоплотные От 1,0 до 2,5 3,0
Плотные типов:
А " 2,0 " 5,0 5,0
Б, В и Г " 1,5 " 4,0 4,5
Д " 1,0 " 4,0 4,0
Примечание - Показатели водонасыщения асфальтобетонов, применяемых в конкретных дорожно-климатических зонах, могут уточняться в указанных пределах в проектной документации на строительство

Пористость минеральной части асфальтобетонов из горячих смесей должна быть, %, не более:

высокоплотных 16;

плотных типов:

А и Б 19;

В, Г и Д 22;

Пористых 23;

высокопористых щебеночных. 24;

высокопористых песчаных 28.

Показатели физико-механических свойств пористых и высокопористых асфальтобетонов из горячих смесей должны соответствовать указанным в таблице 6.


Таблица 6

#G0Наименование показателя Значение для марки
I II
Предел прочности при сжатии при температуре 50 °С, МПа, не менее 0,7 0,5
Водостойкость, не менее 0,7 0,6
Водостойкость при длительном водонасыщении, не менее 0,6 0,5
Водонасыщение, % по объему, для:
пористых асфальтобетонов Св. 5,0 до 10,0 Св. 5,0 до 10,0
высокопористых асфальтобетонов " 10,0 " 18,0 " 10,0 " 18,0
Примечание - Для крупнозернистых асфальтобетонов предел прочности при сжатии при температуре 50 °С и водостойкость не нормируются

Показатели физико-механических свойств асфальтобетонов из холодных смесей различных марок должны соответствовать указанным в таблице 7.

Таблица 7

#G0 Значение для марки и типа
Наименование показателя I II
Бх, Вх Гх Бх, Вх Гх, Дх
Предел прочности при сжатии при температуре 20 °С, МПа, не менее
до прогрева:
сухих 1,5 1,7 1,0 1,2
Водонасыщенных 1,1 1,2 0,7 0,8
после длительного водонасыщения 0,8 0,9 0,5 0,6
после прогрева:
Сухих 1,8 2,0 1,3 1,5
водонасыщенных 1,6 1,8 1,0 1,2
после длительного водонасыщения 1,3 1,5 0,8 0,9

Пористость минеральной части асфальтобетонов из холодных смесей должна быть, %, не более, для типов:

Бх 18;

Вх 20;

Гх и Дх 21.

Водонасыщение асфальтобетонов из холодных смесей должно быть от 5 до 9, % по объему.

Слеживаемость холодных смесей, характеризуемая числом ударов по #M12293 0 1200000307 3271140448 3386629604 247265662 4292033679 557313239 2960271974 3594606034 4293087986ГОСТ 12801#S, должна быть не более 10.

Температура горячих и холодных смесей при отгрузке потребителю и на склад в зависимости от показателей битумов должна соответствовать указанным в таблице 8.

Таблица 8

#G0 Температура смеси, °С, в зависимости от показателя битума
Вид смеси

глубины проникания иглы 0,1 мм при 25 °С, мм

условной вязкости по вискозиметру с отверстием 5 мм при 60 °С, с
40-60 61-90 91-130 131-200 201-300 70-130 131-200
Горячая От 150 до 160 От 145 до 155 От 140 до 150 От 130 до 140 От 120 до 130 От 110 до 120
Холодная От 80 до 100 От 100 до 120

Примечания

1 При использовании ПАВ или активированных минеральных порошков допускается снижать температуру горячих смесей на 20 °С

2 Для высокоплотных асфальтобетонов и асфальтобетонов на полимерно-битумных вяжущих допускается увеличивать температуру готовых смесей на 20 °С, соблюдая при этом требования #M12293 0 1200003608 3271140448 24256 77 255924616 247265662 4293218086 557313239 2960271974ГОСТ 12.1.005#S к воздуху рабочей зоны

Смеси и асфальтобетоны в зависимости от значения суммарной удельной эффективной активности естественных радионуклидов Аэфф в применяемых минеральных материалах используют при:

Аэфф до 740 Бк/кг - для строительства дорог и аэродромов без ограничений;

Аэфф св. 740 до 2800 Бк/кг - для строительства дорог вне населенных пунктов и зон перспективной застройки.

Смеси должны выдерживать испытание на сцепление битумов с поверхностью минеральной части.

Область применения марок битума приведена выше в таблице рекомендованной области применения асфальтобетонов при устройстве верхних слоев покрытий автомобильных дорог и городских улиц.

Для холодных смесей марки I следует применять жидкие битумы класса СГ. Допускается применение битумов классов МГ и МГО при условии использования активированных минеральных порошков или предварительной обработки минеральных материалов смесью битума с поверхностно-активными веществами.

Для холодных смесей марки II следует применять жидкие битумы классов СГ, МГ и МГО.

2.3 Правила приемки. Входной контроль

Приемку смесей производят партиями.

При приемке и отгрузке горячих смесей партией считают количество смеси одного состава, выпускаемое на одной установке в течение смены, но не более 600 т.

При приемке холодных смесей партией считают количество смеси одного состава, выпускаемое заводом в течение одной смены, но не более 200 т.

Если после приемки смесь помещают на склад, то допускается перемешивание ее с другой холодной смесью того же состава.

При отгрузке холодной смеси со склада в автомобили партией считают количество смеси одного состава, отгружаемое одному потребителю в течение суток.

При отгрузке холодной смеси со склада в железнодорожные или водные транспортные средства партией считают количество смеси одного состава, отгружаемое в один железнодорожный состав или в одну баржу.

Количество поставляемой смеси определяют по массе.

Смесь при отгрузке в вагоны или автомобили взвешивают на железнодорожных или автомобильных весах. Массу холодной смеси, отгружаемой на суда, определяют по осадке судна.

Для проверки соответствия качества смесей требованиям настоящего стандарта проводят приемосдаточные и периодические испытания.

При приемосдаточных испытаниях смесей отбирают по #M12293 0 1200000307 3271140448 3386629604 247265662 4292033679 557313239 2960271974 3594606034 4293087986ГОСТ 12801#S одну объединенную пробу от партии и определяют: температуру отгружаемой смеси при выпуске из смесителя или накопительного бункера; зерновой состав минеральной части смеси; водонасыщение - для всех смесей; предел прочности при сжатии при температуре 50 °С, 20 °С и водостойкость - для горячих смесей; предел прочности при сжатии при температуре 20 °С, в том числе в водонасыщенном состоянии, и слеживаемость (2-3 раза в смену) - для холодных смесей. Вышеуказанные показатели для холодных смесей определяют до прогрева.

При периодическом контроле качества смесей определяют пористость минеральной части; остаточную пористость; водостойкость при длительном водонасыщении; предел прочности при сжатии: при температуре 20 °С после прогрева и после длительного водонасыщения для холодных смесей; при температуре 0 °С - для горячих смесей; сцепление битума с минеральной частью смесей; сдвигоустойчивость и трещиностойкость при условии наличия этих показателей в проектной документации; однородность смесей.

Удельную эффективную активность естественных радионуклидов в смесях и асфальтобетоне принимают по максимальной величине удельной эффективной активности естественных радионуклидов, содержащихся в применяемых минеральных материалах. Эти данные указывает в документе о качестве предприятие-поставщик.

В случае отсутствия данных о содержании естественных радионуклидов изготовитель силами специализированной лаборатории осуществляет входной контроль материалов в соответствии с #M12293 0 871001235 3271140448 2287733590 247265662 4292033679 3918392535 2960271974 48240061 4294967268ГОСТ 30108#S.

Периодический контроль осуществляют не реже одного раза в месяц, а также при каждом изменении материалов, применяемых при приготовлении смесей; однородность смесей, оцениваемую коэффициентом вариации по 5,14, рассчитывают ежемесячно.

На каждую партию отгруженной смеси потребителю должен быть выдан документ о качестве, в котором указывают результаты приемосдаточных и периодических испытаний, в том числе:

- наименование изготовителя;

- номер и дату выдачи документа;

- наименование и адрес потребителя;

- вид, тип и марку смеси;

- массу смеси;

- срок хранения холодной смеси;

- водостойкость для горячих смесей;

- слеживаемость для холодных смесей;

- водонасыщение;

- водостойкость при длительном водонасыщении для горячих смесей;

- пределы прочности при сжатии:

при 20 °С до прогрева и после прогрева для холодных смесей;

при 50 °С и 0 °С для горячих смесей;

- остаточную пористость и пористость минеральной части смеси;

- сдвигоустойчивость и трещиностойкость при условии наличия этих показателей в проектной документации;

- удельную эффективную активность естественных радионуклидов;

- обозначение данного стандарта.

При отгрузке смеси потребителю каждый автомобиль должен сопровождаться транспортной документацией, в которой указывают:

- наименование предприятия-изготовителя;

- адрес и наименование потребителя;

- дату изготовления;

- время выпуска из смесителя;

- температуру отгружаемой смеси;

- тип и количество смеси.

Смеси транспортируют к месту укладки автомобилями, сопровождая каждый автомобиль транспортной документацией.

Холодные смеси хранят в летний период на открытых площадках, в осенне-зимний период - в закрытых складах или под навесом в штабелях.

Сроки хранения:

2 недели - для смесей, приготовленных с использованием битумов марок СГ 130/200, МГ 130/200 и МГО 130/200;

4 месяца - для смесей, приготовленных с использованием битумов марки СГ 70/130;

8 месяцев - для смесей, приготовленных с использованием битумов марок МГ 70/130 и МГО 70/130.

На строительной площадке в процессе входного контроля:

-должны быть проверены документы о качестве на поступившую асфальтобетонную смесь с целью определения соответствия поступившей смеси требованиям проекта;

-должен быть произведен внешний осмотр асфальтобетонной смеси с целью проверки соответствия ее требованиям нормативного документа и обнаружения недопустимого ее загрязнения и дефектов перемешивания;

-произведены предусмотренные регламентом (технологическими картами) замеры температуры смеси и отобраны пробы для физико-механических испытаний асфальтобетона;

-при возникновении каких-либо сомнений в качестве поступившей асфальтобетонной смеси или документов должны быть вызваны представители строительной лаборатории и функциональных служб, ответственных за поставку материалов, и определена возможность использования смеси по назначению, или необходимость дополнительных ее испытаний.

Потребитель имеет право проводить контрольную проверку соответствия асфальтобетонных смесей требованиям настоящего стандарта, соблюдая стандартные методы отбора проб, приготовления образцов и испытаний, указанные в #M12293 1 1200000307 3271140448 3386629604 247265662 4292033679 557313239 2960271974 3594606034 4293087986ГОСТ 12801#S, применяя при этом следующий порядок отбора проб.

Для контрольных испытаний асфальтобетонных смесей, отгружаемых в автомобили, отбирают по 9 объединенных проб от каждой партии непосредственно из кузовов автомобилей. Для контрольных испытаний холодных асфальтобетонных смесей, отгружаемых в железнодорожные или водные транспортные средства, отбирают 9 проб из каждого вагона или баржи. Каждую пробу смеси отбирают из разных мест вагона или баржи.

Отобранные пробы не смешивают и испытывают сначала три пробы. При получении удовлетворительных результатов испытаний остальные пробы не испытывают. При получении неудовлетворительных результатов испытаний хотя бы одной пробы из трех проводят испытания остальных шести проб. В случае неудовлетворительных результатов испытаний хотя бы одной пробы из шести партию бракуют.

Глава 3. Объемы работ

3.1 Подсчет объемов работ

Подсчет объемов работ произведем в виде таблицы 9.

Таблицы 9. Ведомость объемов работ

п/п

Наименование конструктивного слоя

Ед.

изм.

Формула подсчета Объем
На 1км
1 Устройство слоя покрытия из горячей плотной мелкозернистой асфальтобетонной смеси типа Б марки II, толщиной h=6см м2 b·L=7·1000 7000

3.2 Подсчет расхода материала

Определение потребности в дорожно-строительных материалах на 1км строящейся дороги.

I. Расход материалов на устройство:

1) Устройство слоя покрытия из горячей плотной мелкозернистой асфальтобетонной смеси типа Б марки II, толщиной h=4см требуется 9,66 тонн на 100м2 . При изменении толщины покрытия на 0,5 см добавлять или исключать: 1,21 тонн.

Для h=6 см потребуется: 9,66+4*1,21=14,5 тонн

тогда на 6000м2 всего требуется: 1015тонн

2) Устройство подгрунтовки из жидкого битума между асфальтобетонным покрытием и верхним слоем щебеночного основания. На 1м2 требуется 0,8л, тогда всего требуется: 0,8·7000=5600л=5,6тн

II. Расход материалов на приготовление асфальтобетонной смеси

1) Рецепт подбора горячей плотной мелкозернистой асфальтобетонной смеси типа Б марки II для устройства слоя покрытия:

щебеньМ600(W=2%, ρ=1,4) - 46%,

песок м/з(W=3%, ρ=1,5) - 44%,

мин. порошок-10%,

битум-6%,

всего 106%.

2) Расход материалов в сухом состоянии на 1т горячей плотной мелкозернистой асфальто-бетонной смеси

щебень М600 фр. 5-20мм : Qщ =433,96кг/т,

песка : Qп =415,09кг/т,

минерального порошка : Qмп =94,34кг/т,

битума БНД 90/130 : Qб =56,6кг/т.

3) Расход материалов с учетом естественной влажности материала

Qщ =433,96·1,02=442,64кг/т,

Qп =415,09·1,03=427,54 кг/т ,

4) Расход материалов с учетом плотности материала

Qщ =0,316 м3 /т,

Qп =0,285 м3 /т.

Qм.п. =0,094 м3 /т.

Qб =0,056 м3 /т.

Всю расчетную потребность сводим в таблицу 10 «Ведомость потребности в дорожно-строительных материалах на 1 км дороги». Потребность в дорожно-строительных материалах на дорогу приведена в таблице 11.


Таблица 11 Сводная ведомость потребности ДСМ

№ п/п Наименование материала Ед. изм. Расход материала
На 1км
1 Горячая плотная мелкозернистая асфальтобетонная смесь толщиной h=6см т 1015
2 Жидкий битум для подгрунтовки между слоем покрытия и верхним слоем основания л 5,6
3 Щебень для горячей плотной мелкозернистой асфальтобетонной смеси м3 320,74
4 Песок для горячей плотной мелкозернистой асфальтобетонной смеси м3 289,275
5 Минеральный порошок для горячей плотной мелкозернистой асфальтобетонной смеси т 95,41
6 Битум для горячей плотной мелкозернистой асфальтобетонной смеси т 56,84

Глава 4. Организация работ по устройству асфальтобетонного покрытия

Организация работ по устройству асфальтобетонного покрытия заключается в определении скорости потока машин и механизмов, определении ведущей машины и установлении длины захватки. При устройстве асфальтобетонного покрытия работает два специализированных потока:

1. асфальтобетонный завод;

2. поток по устройству самого покрытия.

Организация работ по устройству слоя асфальтобетонного покрытия h=6см.

1) Определяем геометрические размеры покрытия для дороги 3 технической категории, слой толщиной h=7см.

Впокрпр.ч + 2·Вукреп = 7,0+2·0,5=8м.

2) Определяем тип и марку асфальтобетонной смеси: горячая плотная мелкозернистая смесь (щебень фр. 5-20мм) типа Б марки II.

3) Определяем ведущую машину в потоке для асфальтобетонного покрытия.

1. Приготовление асфальтобетонной смеси на установке Д-508-2А. Согласно ГЭСН 27-06-020-1, норма времени на 100 т смеси 3,76маш.ч. время приготовления АБС рассчитывается по формуле:

Тприг = Тсм -П-У=8-0,5-1,0=6,5ч

где Тсм – время работы смены;

Пукл – время от начала смены до укладки смеси=0,5час;

У – время уплотнения последней партии смеси=1час.

Производительность Д-508-2А равна:

ПАБЗ ===172,87т/см

Переводя т/см в м2 /см будем иметь:

QАБЗ =16,92т – на 100м2 .тогда 172,87т – на FАБЗ

FАБЗ ==1021,7м2 /см

Тогда скорость потока будет равна:

VАБЗ ==127,71 м/см.

2. Укладка асфальтобетонной смеси асфальтоукладчиком ДУ-126А.Согласно ГЭСН 27-06-020-1, норма времени на 100м2 равна 3,19ч. на h=7см

Производительность ДУ-126А равна:

П===2037,6м2/см

Тогда скорость потока будет равна:

VАБЗ ==254,70 м/см.

3. Уплотнение асфальтобетонного покрытия тремя видами катков: легкими – ДУ-50 (5т) при 5 проходах катка по одному следу; средними ДУ-47 (10т) при 20 проходах катка по одному следу и тяжелыми ДУ-49В (18т) при 20 проходах катка по одному следу. Согласно ГЭСН 27-06-020-1, норма времени на 100 м² составляет:

Норма времени катка дорожного самоходного на пневмоколесном ходу 16 т равна 2,07маш.ч.; Норма времени катка дорожного самоходного на пневмоколесном ходу 30 т равна 1,19маш.ч.Определим производительность каждого катка:

Тупл = Тсм -П =8-0,5=7,5ч

Пкатка 16т. = (7,5*100)/2,07=362,31м²/см;

Пкатка30т. = (7,5*100)/1,19=630,25м²/см;

Скорость потока катков:

Vкаика16т. =362,31/8=45,28м/см;

Vкатка30т. =630,25/8=78,78 м/см

п/п

Наименование операции

источник

обоснования

норма

времени

маш./час

производи-тельность

м/смен.

ширина

(площадь),

м (м2 )

скорость

потока

м.п./смен.

1 Подгрунтовка битумом между слоями покрытия автогудронатором ДС-39 Линейные работы
2 Приготовление а/б смеси плотной горячей мелкозернистой на установке Д-508-2А ГЭСН27-06-020-1

37,6

на 100т

172,87 8 127,7
3 Подвоз а/б автосамосвалами КАМАЗ Линейные работы
4

Распределение а/б смеси плотной горячей мелкозернистой асфальтоукладчиком

ДС-126А

ГЭСН27-06-020-1

3,19на 100м2 ,

h=7см

2037,6 8 254,70

П = 6,5 ∙ 100 / 3,19 =2037,6 м2 /смен.

v = 2037,6/ 8,0 =254,70 мп/смен.

5

Уплотнение а/б смеси

1.катком 16т

П = 7,5 ∙ 100 / 2,07= 362,31м2 /смен.

v = 362,31 / 8 = 45,28 мп/смен.

ГЭСН27-06-020-1 2,07 на 100м2 362,31 8 45,28

2.катком 30т

П =7,5 ∙ 100 / 1,19 = 630,25 м2 /смен.

v = 630,25 / 8 = 78,78 мп/смен.

1,19 на 100м2

630,25 8 78,78

5. Технология строительства при устройстве слоя асфальтобетонного покрытия

Определяем расход битума. Согласно СНиП 3.06.03-85 расход битума на 1м2 составляет 0,8л. Определяем площадь подгрунтовки основания:

S=7*148=1036м2

Количество битума на подгрунтовку основания равно:

Qб =0,8*1036/1=830л=0,83т

Подвоз битума к строящейся дороге ведется автогудронатором ДС-39А на базе ЗИЛа с емкостью бака 3,5т со средней дальностью возки 20км. Производительность автогудронатора равна:

П=(Т*кв *Q)/((2L/V)+t1 +t2 )=(6,5*0,85*3,5)/(2*20/20+0,19+0,11)=8,4т/см.

Рассчитываем количество машиносмен по формуле:

Мсм =Q/П=0,83/8,4=0,08см

Определяем коэффициент использования смены:

Киспсм.расчсм.пр =0,08/1=0,099

Время работы на захватке равно:

Тзахсмсм.расчсм.пр =6,5*0,099/1=0,64ч

1. Подвоз асфальтобетонной смеси производим автомобилями самосвалами КАМАЗ 55111 грузоподъемностью 10 тн со средней дальностью возки 20км с последующей выгрузкой в асфальтоукладчик. Количество асфальтобетонной смеси составляет:

Q=14,5*1036/100=150,22т

Производительность КАМАЗа 55111 равна:

П=(Т*Q)/((2*L/V)+t)=(6,5*10)/((2*20/32)+0,32=41,40т/см.

где Квр - коэффициент использования рабочего времени=0,85

Г- грузоподъемность

V- скорость а/с по грунтовым дорогам=22км/ч

t – время необходимое на разворот и выгрузку=0,32

Рассчитываем количество машиносмен по формуле:

Мсм =Q/П=150,22/41,40=3,63см

Определяем коэффициент использования смены:

Киспсм.расчсм.пр =3,63/4=0,91

Время работы на захватке равно:

Тзахсмсм.расчсм.пр =6,5*3,63/4=5,9ч

1. Укладка асфальтобетонной смеси асфальтоукладчиком ДУ-126А. Количество асфальтобетонной смеси для укладки равно:

Q=7*148=1036м2

Рассчитываем количество машиносмен по формуле:

Мсм =Q/П=1036/3823,53=0,27см

Определяем коэффициент использования смены:


Киспсм.расчсм.пр =0,27/1=0,27

Время работы на захватке равно:

Тзахсмсм.расчсм.пр =6,5*0,27/1=1,76ч

2. Уплотнение асфальтобетонного покрытия тремя видами катков: легкими – ДУ-50 (5т) при 5 проходах катка по одному следу; средними ДУ-47 (10т) при 20 проходах катка по одному следу и тяжелыми ДУ-49В (18т) при 20 проходах катка по одному следу. Количество асфальтобетонной смеси для уплотнения равно:

Q=7*148=1036м2

Рассчитываем количество машиносмен для катка ДУ-50 (5т):

Мсм =Q/П=1036/2419,35=0,43см

Для катка ДУ-47 (10т):

Мсм =Q/П=1036/750=1,38см

Для катка ДУ-49В (18т):

Мсм =Q/П=1036/1041,67=0,99см

Определяем коэффициент использования смены для катка ДУ-50 (5т):

Киспсм.расчсм.пр =0,43/1=0,43

Для ДУ-47 (10т):

Киспсм.расчсм.пр =1,38/2=0,69

Для ДУ-49В (18т):

Киспсм.расчсм.пр =0,99/1=0,99

Время работы на захватке для катка ДУ-50 (5т) равно:

Тзахсмсм.расчсм.пр =7,5*0,43/1=3,23ч

Для катка ДУ-47 (10т):

Тзахсмсм.расчсм.пр =7,5*1,38/2=5,17ч

Для катка ДУ-49В (18т):

Тзахсмсм.расчсм.пр =7,5*0,99/1=7,42ч

Все данные вносим в таблицу 11 «Технологическая таблица для устройства асфальтобетонного покрытия».

Далее составляем технологическую карту по устройству верхнего слоя асфальтобетонного покрытия с длиной захватки 148м.

Результатом составления технологической схемы является составление ведомости потребности в машинах и трудоресурсах (таблица 12):

Таблица 12 Ведомость потребности в машинах и трудоресурсах

№ п/п Наименование процесса Марка машины, механизма Кол-во, шт. Кол-во Мсм Трудоресурсы
разряд Кол-во рабочих
1 Подгрунтовка основания жидким битумом автогудронатор ДС-39А на базе ЗИЛа 1 0,08 водитель 1
2 Подвоз асфальтобетонной смеси автомобили самосвалы КАМАЗ 55111 4 3,63 водитель 4
3 Укладка асфальтобетонной смеси асфальтоукладчик ДУ-126А 1 0,27 6 5
4 Уплотнение асфальтобетонного покрытия

легкий – ДУ-50 (5т)

средний ДУ-47 (10т)

тяжелый ДУ-49В (18т)

1

2

1

0,43

1,38

0,99

6

6

5

1

2

1


Заключение

В данной курсовом проекте мы произвели расчеты по:

1) подсчет объемов работ и расхода материалов;

2) установление специализированных потоков по устройству асфальтобетонного покрытия;

3) организация работ по установлению ведущей машины и длины захватки по устройству асфальтобетонного покрытия;

4) технология работ по устройству асфальтобетонного покрытия.


Список литературы

1. Бабков В.Ф., Безрук В.М. Основы грунтоведения и механики грунтов. М.: Высшая школа, 1966. 239 с.Автомобильные дороги. Нормы проектирования. СНиП 2.05.02-55. М.: Транспорт, 1986. 50 с.

2. ЕНиР Сборник Е 2 Выпуск 1, Механизированные и ручные земляные работы, 1990. 134 с.

3. Волков М. И., Борщ М. М., Грушко И. М., Королев И. В. Дорожно-строительные материалы. М.: Транспорт, 1975. 528 с.

4. Бабков В.Ф., Андреев О.В. Проектирование автомобильных дорог. М.: Транспорт, 1987 Ч.1. 368 с. Ч.2..415 с.

5. Бабков В.Ф. Дорожные условия и безопасность движения. М.: Транспорт, 1982. 288 с.

6. ЕНиР Е17 Строительство Дорог,1986. 107 с.

7. Бабков В.Ф. Современные автомобильные магистрали. М.: Транспорт, 1974. 280 с.

8. Автомобильные дороги. Примеры проектирования. Под ред. к. т. н. В. С. Порожнякова, М.,1987. 304 с.

9. Бабков в.., Могилевич В.М., Некрасов В.К. и др. Реконструкция автомобильных дорог. М.: Транспорт, 1978. 263 с.

10. ГЭСН-2001-27-автомобильные дороги,2001. 88 с.

Похожие рефераты:

Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз»

Строительство автомобильной дороги

Кровельные работы

Классификация строительных материалов

Технология строительства дорожной одежды на участке автомобильной дороги

Технологическая схема и описание производства асфальтобетона и битума

Проектирование автомобильных дорог

Разработка технической карты на строительство дорожной одежды

Возведение земляного полотна

Совершенствование конкурсного заключения контракта и его коммерческой реализации

Органические вяжущие вещества

Организация финансов предприятия дорожного хозяйства, выявление резервов и путей повышения эффективности использования финансовых ресурсов

Технология строительства дорожной одежды на участке автомобильной дороги

Проектирование состава асфальтобетона

Кровельные работы

Производство асфальтобетонных смесей
