Реферат: Контрольная работа: Проектирование восьмиквартирного жилого дома

Введение

Многоквартирные жилые дома - основной тип в застройке городов и крупных посёлков. Строительство жилых домов ведётся на основе типовых блоков-секций, автономных отсеков из одной или нескольких жилых секций.

Важным требованием при проектировании жилых домов является их ориентация, предусматривающая необходимую инсоляцию помещений (облучение прямыми лучами) и проветривание.


1. Общая часть

Темой проекта является – Восьмиквартирный жилой дом.

Местом строительства – п. Лазо.

Данные об участке строительства: основной грунт-суглинки; глубина промерзания грунт -1,60. Подъездные пути к зданию-автомобильные дороги и тротуары.

Природно-климатические условия – наибольшая температура холодных трёх суток, равна –26.

Рельеф участка – спокойный.


2. Архитектурно-строительная часть

2.1 Генеральный план

При проектировании здания одним из важнейших этапов проектной работы является разработка генерального плана. Генеральный план представляет собой горизонтальную проекцию участка, на котором расположено проектируемое здание.

А) форма участка в плане имеет прямоугольную форму с размерами: 97.5*127.5 м. На генеральном плане показаны следующие здания и сооружения:

1 - Проектируемое здание;

2 - Школа;

3 - Супермаркет;

4 - 3 Жилых здания;

5 - Детская площадка;

6 - Авто стоянка;

7 - Ларёк;

Б) проектируемое здание обращено фасадом на Север;

В) на участке имеются полосы зелёных насаждений, используемые для разделения проезжей части от тротуаров.

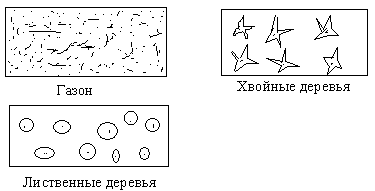

Условные обозначения.


Г) Технико-экономические показатели по генеральному плану:

- Площадь участка равна Ауч.=12431.25 м;

- Площадь застройки равна Азастр.=3431.25 м;

- Площадь озеленения равна Аозел.=2943.75 м;

- Площадь занятая проезжими частями, тротуарами, отмостками равна Апр.= 6056.25 м

- % застройки (pз=Аз / Ауч.*100%) рз=3431.25/12431.25*100%=27.6%;

- % озеленения (розел.=Аозел. / Ауч.*100%) розел.=2943.75/12431.25*100%=23.6%;

Д) Определяем чёрные и красные отметки и отметку чистого пола.

Определяем чёрные отметки:

На=Нмлг+М/d*h

На – отметка искомой точки;

Нмлг. – отметка младшей горизонтали;

М – расстояние от точки до младшей горизонтали, мм;

d – расстояние между горизонталями;

h– сечение горизонталей;

На=44.00+3/13*0.5=44.16 м;

Нв=44.50+3/11*0.5=44.67 м;

Нд=45.00+5/11*0.5=45.23 м;

Нж=44.50+1/14*0.5=44.53 м;

Определяем красные отметки.

Красные отметки определяются как среднее арифметическое чёрных отметок.

Нкр.=(На+Нб+Нв+Нг)/4


Нкр.=(44.16+44.67+45.23+44.53)/4=44.65 м;

Определяем отметку чистого пола.

Отметка чистого пола определяется как сумма красной отметки и отметки земли.

Абсолютная геодезическая отметка чистого пола равна:

44.65+0.5=45.15 м.

2.2 Общая характеристика проектируемого здания

Для проекта мы взяли общественное здание, которое включает в себя многообразие помещений, по которым можно судить о много функциональности и предназначенности для различных процессов.

Экспликация помещений

№Помещения Наименование Площадь, м2
1 Прихожая 5.12
Прихожая 5.28
2 Общая жилая комната 25.2
3 Спальная комната 15.68
4 Кухня 17.32
5 Кухня 18.68
6 Санитарный узел 7.8

Здание двухэтажное.

По степени огнестойкости и долговечности здание относится ко второй степени. Здание в плане имеет вид прямоугольника, имеет размеры 12000* 30000 мм. Высота здания равна 9,3 м.

Эвакуацию в здание обеспечиваем наличием дверей и окон первого этажа.

Технико-экономические показатели здания.

1. Рабочая площадь складывается из основных площадей, вспомогательных площадей, из площадей обслуживающего персонала за исключением тамбуров, коридоров, переходов и помещений технического назначения.

Ар=4*25.2+4*15.68+4*7.8+2*18.68+2*17.32=266.72 м;

Полезная площадь складывается из рабочей и остальных помещений.

Ап= 2*5.12+2*5.28+2*13.75=48.3 м;

2. строительный объём надземной части для здания с совмещённой крышей определяется умножением площади горизонтального сечения здания на высоту от чистого пола до верха парапета.

Vстр.=30*12*5.9=2194.8.

К1=Ар / Ап=266.72/48.3=5.5.

К2=Vстр. / Ап=2194.8/48.3=45.44.

2.3 Теплотехнический расчёт ограждающих конструкций

2.3.1 Теплотехнический расчёт толщины наружных стен

При теплотехническом проектировании ограждающих конструкций зданий следует руководствоваться СниП11–79** «Строительная теплотехника».

Порядок расчёта

Ro>Ro, где

Ro - сопротивление теплопередачи отражающей конструкции;

Ro - экономически целесообразное сопротивление теплопередаче.

Ro= Ro*r. где,

Roэк - требуемое сопротивление теплопередаче;

rэф - коэффициент, принимаемый по таблице 9а СНиП11–3–79**


Roтр=n (tв-tн) / t*2в, где

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающейконструкции по отношению к наружному воздуху по таблице 3*СНиП11–3–79**.

В расчётах можно принимать:

– среднюю температуру наиболее холодных суток, обеспеченностью 0,92 или

– среднюю температуру наиболее холодных трёх суток, равную (tодних суток + tпяти суток)/2

– среднюю температуру наиболее холодной пятидневки, обеспеченностью 0,92:

Tн – расчётная зимняя температура наружного воздуха, принемаемая согласно климатологии для заданного пункта строительства (температура городов и сёл приморского края дана в приложении 5)

Tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности, ограждающей конструкции, принимаемый по таблице. 2* СНиП11–3–79**

2в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по таблице. 4* СНиП11–3–79**

Roтр=1 (18+24)/6*8,7=0,8

Roэк=Roтр*rэф

Roэк=0,8*1,1=0,88

Ro=1/aв+Rк+1/ aн, где

aв – смотреть выше

Rк – термическое сопротивление ограждающих конструкций;

aн – коэффициент теплоотдачи наружной поверхности ограждающих конструкций принимаемый по таблице. 6* СНиП11–3–79**

Rк= R1+ R2+… Rn, где

R1, R2, Rn – термическое сопротивление отдельных слоёв ограждающих конструкций определяемые по формуле:

R1=X1/ 1; R2=X2/ 2, где

X – толщина слоя в метрах;

– расчётный коэффициент теплопроводности материала слоя, принимаемый по таблице. 3* СНиП11–3–79**.

R1=X/0,81; R2=0,02/0,93=0,021

Rк= R1+ R2=X/0,81+0,021

Rо=0,11+0,021+X/0,81+0,04=0,171+X/0,81

Rоэк> Rо

0,171+Х/0,81=0,88

Х/0,81=0,701

Х=0,5678

R1=0,5678/0,81=0,7

Записываем цифровое значение уравнения Rо=Rоэк, при этом

рассчитываемую толщину слоя вводим, как неизвестное и решаем уравнение с одним неизвестным.

Далее необходимо проверить правильно ли принята температура наружного воздуха tн, которую следует принимать с учётом тепловой инерции D ограждающих конструкций


D= R1*S1+R2*S2+ … +Rn*Sn, где

R1; R2;… Rn – смотреть выше

S1; S2;… Sn – расчётные коэффициенты теплоусвоения материала отдельных слоёв ограждающих конструкций, принимаемый по приложению 3* СНиП11–3–79**.

Вычисляют тепловую инерцию «D».

Если, по таб. 5* СНиП11–3–79** величина «D», рассчитываемой ограждающей конструкции, совпадает по диапазону с предварительно заданной, то расчётная зимняя температура выбрана правильно.

Если величина «D» ограждающей конструкции в другом диапазоне, чем предварительно заданная, то необходимо сделать пересчёт на температуру, соответствующую вычисленной «D»

D=R1*S1+R2*S2=0,7*10,12+0,021*11,09=7,084+0,233=7,317

Проверка:

Rо=1 (8+24)/6*8,7=0,8.

Х/0,81=0,701.

Х=0,568.

Окончательно принимаем толщину стены 600 мм.

2.3.2 Теплотехнический расчёт утеплителя на кровлю

Rотр=n (tb+tn)/ tн*2b=1 (18+24)/4*8,7=1,2069

R1=0,005/0,52=0,009; R2=0,03/0,93=0,032; R3=X/0,06; R4=0,01/0,17=0,059

R5=0,22/2,04=0,108

Rк=0,009+0,032+X/0,06+0,059+0,108

Rк=0,208+X/0,06

Rо=1/8,7+1/23+0,208+X/0,06=0,366+X/0,06

Rо> Rо.эк.

Rо.эк.= Rотр*r эф

Roэк=1,2069*1,6=1,931

1,931=0,366+X/0,06

X=0,05

D=R1*S1+R2*S2+ … +Rn*Sn

D=0,009*8,12+0,032*11,09+0,83*0,99+0,059*3,53+0,108*16,95=3,87

Rо=1 (18+26)/4*8,7=1,2644

Rо.эк.=1,2644*1,6=2,023

2,023=0,366+X/0,06

X=0,099

Окончательно толщину утеплителя принимаем 100 мм.

2.3.3 Расчёт глубины заложения фундамента

Глубина заложения фундамента – это расстояние от спланированной поверхности грунта до уровня подошвы фундамента. Глубина заложения фундамента должна соответствовать глубине залегания слоя основания, при этом необходимо учитывать глубину промерзания грунта.

Глубина промерзания грунта 1,60

Слабый грунт мощностью 800

Отметка земли -0,50

3. В зависимости от глубины промерзания глубина заложения фундамента равна глубине промерзания (Нпр) плюс отметка земли:

Нзал=пр+отм. зем

Нзал=-1,6+(-0,5)=-2,1 м


4. Наличие подвала – Нзал=-2,3–0,5

5. Слабый грунт

Нзал=(-0,5)+(-0,8)+(-0,5)=-1,8 м

Принимаем глубину заложения фундамента Нзал=-2,8 м.

дом проектирование теплотехнический утеплитель

2.4 Конструктивное решение строительных элементов

2.4.1 Фундаменты

В проекте приняты ленточные фундаменты. Они расположены по всей длине стен и в виде сплошной ленты под рядами колонн.

По способу устройства принимаем сборные фундаменты. Сборные железобетонные ленточные фундаменты под стены состоят из фундаментных блоков – подушек и стеновых фундаментных блоков.

В проекте, по конструктивному решению, фундаментные плиты под наружные стены принимаем шириной 1200 мм, а под внутренние – 1400 мм. Фундаментные стеновые блоки подбираем исходя из толщины стены: под наружные стены принимаем блоки толщиной 640 мм, а под внутренние стены – толщиной 380 мм. Фундаментные бетонные блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 20 мм. Вертикальные колодцы, образующиеся торцами блоков, тщательно заполняют раствором.

ФЛ 12.8–4 L=780; В=1200; Н=300; класс бетона В 12,5.

ФЛ 14.8–4 L=1180; В=1400; Н=300; класс бетона В 15.

ФБС 9.6.6-Т (ГОСТ13579–78) L=880; В=600; Н=580;

Блоки для стен подвалов выполняются из тяжёлого бетона. Класс 100.

2.4.2 Стены

В данном проекте стены выполняются из керамического кирпича, наружные толщиной 640 мм, внутренние 380 мм.

2.4.3 Перемычки

Подбор перемычек.

Перемычкой называется конструкция перекрывающая проемы в стенах и поддерживающая вышерасположенную часть стены. Перемычки кроме собственной массы и массы вышерасположенной стены воспринимают и передают на нижерасположенные элементы стен нагрузку от элементов перекрытия и других конструкций.

В данном проекте перемычки подбираем для внутренних несущих стен толщиной 640 мм и 120 мм.

Подбираем перемычки:

Для окон на 2070 мм.

1. Определяем длину усиленной перемычки. Для несущей стены. λуп=2070+2*250=2570

По полученной длине по ГОСТ 948.84. подбираем перемычку 2 ПБ 26–4 С размерами 120*140*2590. Масса ее составляет 109 кг.

Определяем длину рядовой перемычки.

λрп=2070+2*125=2320

По полученным данным по ГОСТ 948.84 подбираем перемычку. 2ПБ 22–3 с размерами 120*140*2200. Масса ее составляет 92 кг.

Для оконного проема шириной 2070 мм.

Для оконного проема шириной 1320 мм

1. Подбираем перемычку для окна 1320 мм. Стена несущая.

λуп=1320+2*250=1820.

По полученным данным по ГОСТ 948.84 подбираем перемычку. 2ПБ16–2 с размерами 120*140*2070. Масса которой составляет 97 кг.

Определяем длину рядовой перемычки.

λрп=1320*2*125=1570.

По полученным данным по ГОСТ 948.84 подбираем рядовую перемычку. 2ПБ 16–2.C размерами 120*140*1550. Масса которой составляет 65 кг.

2. Подбераем перемычки для дверных проемов.

1. Подбираем перемычку для проема 984 мм. Стена несущая. Определяем длину усиленной перемычки

λу.п=984+2*250=1484. По полученным данным по ГОСТ 948.84 подбираем перемычку 2ПБ16–2. с размерами 120*140*1550. Масса которой составляет 65 кг.

Определяем длину рядовой перемычки. λр.п=984+2*150=1234.

По полученным данным по ГОСТ 948.84 подбираем перемычку 2ПБ13–1с размерами 120*140*1290. Масса которой составляет 54 кг.

2. Подбираем 1. Подбираем перемычку для проема 670 мм. Стена самонесущая. Определяем длину усиленной перемычки.

λр.п=670+2*150=920.

По полученным данным по ГОСТ 948.84 подбираем перемычку 1ПБ10–1 с размерами 120*65*1030. Масса которой составляет 20 кг.

Ведомость перемычек

Марка Схема сечения
1ПБ10–1

2ПБ26–4

2ПБ22–3

2ПБ16–2

2ПБ13–1

2.4.4 Окна

Окна – это основные вертикальные конструкции для обеспечения естественной освещенности помещений. Конструкции остекления являются, кроме того, важным элементом, влияющим на внешний облик здания, так и на интерьер помещений. Окна должны обладать теплозащитными свойствами, что позволяет избежать необоснованных потерь теплоты и обеспечить звукоизоляцию помещений.

В проекте используем деревянные окна с двойным остеклением для общественных зданий.

ОР12–13.5 H=1166 мм; L=1320 мм

ОР15–21 H=1460 мм; L=2070 мм

ОР6–9 H=560 мм; L=870 мм

2.4.5 Двери

Для изоляции друг от друга проходных помещений и входов в здание служат двери. Их расположение, количество и размеры определяем с учетом числа людей находящихся в помещениях вида здания и других факторов. Двери состоят из коробок, представляющих рамы укреплённых в дверных проёмах стен.

ДГ21–7 H=2071 мм; L=670 мм;

ДН21–13АЩП H=2085 мм; L1274 мм;

ДО21–10 H=2071 мм; L=970 мм;

ДН21–10П H=2085 мм; L=984 мм.

2.4.6 Перегородки

Перегородки – это вертикальные ненесущие ограждающие конструкции, разделяющие одно помещение от другого. Перегородки должны обладать малой массой и небольшой толщиной, иметь хорошие звукоизоляционные качества и необходимое сопротивление возгоранию, отвечать санитарно – гигиеническим качествам. В курсовом проекте применяем гипсокартонные перегородки толщиной 120 мм, по каркасу.

2.4.7 Полы

В зависимости от назначения здания и характера функционального процесса, протекающего в помещениях, полы должны удовлетворять следующим требованиям: быть прочными, обладать малым теплоусвоением, быть нескользкими и бесшумными, обладать малым пылеобразованием и легко поддаваться очистке, быть индустриальными в устройстве и экономичными. Полы в мокрых помещениях должны быть водостойкими и водонепроницаемыми.

В курсовом проекте устраиваются следующие полы: деревянные, паркетные, керамические, бетонные.

Экспликация полов

Номер помещения. Тип пола. Схема пола. Данные элементов пола. Площадь м2

5

1

Керамическая плитка

б=10 мм

Цем.песчаная тяжка б=15 мм

Ж/Б плита б=220 мм

512.64

1234


2

Досчатое покрытие б=29 мм

Пергамент 1 слой

Лага 25×100 мм

Звукоизоляц. прокладка б=25 мм

Ж/Б плита б=220 мм

64.5

2.4.8 Кровля

Крыша – это конструктивный элемент, ограждающий здание сверху.

Конструкция покрытия должна обеспечивать восприятие постоянной нагрузки, а также временных нагрузок. Ограждающая часть покрытия, служащая для отвода осадков, должна быть водонепроницаемой, влагоустойчивой, стойкой против воздействия агрессивных химических веществ, содержащихся в атмосферном воздухе и выпадающих в виде осадков на покрытие, солнечной радиации и мороза, не подвергаться короблению, растрескиванию и расплавлению. Конструкции покрытия должны иметь степень долговечности, согласованную с нормами и классом здания.

2.4.9 Плиты покрытия

Покрытия на ряду со стенами являются конструктивными основными элементами зданий.

Важным требованием, определяющим эксплуатационные качества покрытия, является жесткость. Если жесткость будет не достаточна, то под влиянием нагрузок оно дает значительные прогибы, что вызывает появление трещин.

Принимаем железобетонные покрытия. Железобетонные покрытия являются наиболее надежными и долговечными и по этому в настоящее время находят повсеместное применение в строительстве. По сбору устройства делаем сборными.

Сборные железобетонные плиты покрытия в ходе их установки жестко заделываем в стенах с помощью анкерных креплений и скрепляем между собой сварными или арматурными связями. Швы между плитами замоноличиваем раствором. Таким образом, получаются достаточно жесткие горизонтальные связи, увеличивающие общую устойчивость здания.

Серия 25 3 20 3–3 со

Марка ПК – 64.12; L = 6280 мм; В = 1190 мм; Н = 220; вес изделия 2230 кг.

Класс(марка) бетона-250

Лестницы.

2Л022.15–4-К

L=2200 мм;

B=1600 мм;

H=320 мм;

Масса-1.2 Тонн.


2.5 Наружная и внутренняя отделка помещений

Отделочные работы предназначены для обеспечения эстетичных и функциональных качеств строительной продукции.

Наружная отделка – лицевой кирпич с расшивкой швов, оштукатуривание цоколя цементно-песчаным раствором. Ведомость отделки помещений:

Наименование помещения Вид отделки
потолок площадь, м2
Зал Водоэмульсионная окраска 25,2
Спальня Водоэмульсионная окраска 15,68
Кухня Водоэмульсионная окраска 18,68 (17,32)
Туалет Водоэмульсионная окраска 7,8
Прихожая Водоэмульсионная окраска 5,12 (5,28)

2.6 Инженерно-техническое оборудование

Отопление – центральное от внешней теплосети. Вентиляция естественная, канальная приточно – вытяжная.

Водопровод – холодное водоснабжение от городской водопроводной сети.

Канализация хозяйственно-фикальная в городскую сеть. Элементы канализация: приёмник сточных вод, сети с трубопроводом. Низ трубы выпуска расположен выше границе промерзания на 0,3 м

Электроосвещение: напряжение 220В от городской электросети.

Список литературы.

1. П.Г. Буга. «Гражданские промышленные и сельскохозяйственные здания».

2. С.В. Дятков. «Архитектура промышленных зданий».

3. СНиП 3–79 «Строительная теплотехника».

4. СНиП 3.03. 01 – 87 «Несущие и ограждающие конструкции».

5. СНиП 2.03.13 – 88 «Полы».

6. СНиП II – 26 – 76 «Кровли».

7. СНиП 2.03.11 – 85 «Защита строительных конструкций от коррозии».

8. СНиП II – 89 -80* «Генеральный план промышленных зданий».

9. СНиП 2.09.02 – 85* «Производственные здания».

10. СН 181 – 70. «Указания по проектированию цветовой отделки интерьеров производственных зданий промышленных предприятий».
