Курсовая работа: Курсовая работа: Цех железобетонных конструкций

Краткое содержание здания, особенности технологического процесса

Цех железобетонных конструкций входит в состав завода железобетонных конструкций. Цех предназначен для изготовления конструкций поточным и стендовым методами.

Завоз арматуры и вывоз готовых изделий производится рельсовым транспортом. При термовлажностной обработке изделий возможны выделения тепла и пара.

Район строительства данного объекта – город Архангельск. Данный город характеризуется следующими климатическими данными:

· Средняя температура наиболее холодной пятидневки -31 0 С

· Средняя температура отопительного периода -4,7 0 С

· Продолжительность отопительного периода 251 сут.

Таблица скорости ветра в январе:

С С-В В Ю-В Ю Ю-З З С-З
7 6 13 19 15 20 12 8

Графическое изображение розы ветров – на втором листе чертежа проекта.

На территории цеха железобетонных конструкций находятся:

- административно-бытовой корпус;

- электроподстанция;

- склад цемента;

- склад арматуры;

- склад готовой продукции.

Цех включает в себя следующие основные производственные отделения:

– Бетоносмесительный узел (430м2 );

- Арматурный цех (1720м2 );

- Отдел поточного изготовления мелких изделий (860м2 );

- Отдел распалубки мелких изделий (430м2 );

- Отдел стендового изготовления крупных изделий (1290м2 );

Обоснование и характеристики принятого объёмно-планировочного решения

Данное здание имеет в плане прямоугольную форму с размерами:

· в осях 1–25 120 м;

· в осях А-Л 36 м;

и имеет следующие объёмно-планировочные решения:

· По числу этажей – одноэтажное;

· По наличию подъёмно-транспортного оборудования – крановое;

· По конструктивным схемам покрытий – каркасно-плоскостное;

· По системе отопления – отапливаемое;

· По системе освещения – естественное;

· Грузоподъёмность крана – 15т;

· Пролёт здания – 18 м;

· Шаг колонн – 6 м;

· Высота здания – 16 м (высота бетоносмесительного узла – 20,85 м);

Группа основных производственных процессов по сан. характеристикам – II в.

Кроме того, данный цех оснащён воротами, которые составляют единую коммуникационную систему, открывающую доступ рельсовому транспорту как в само здание, так и за его пределы.

Также с обратной стороны здания находятся два подъезда к цеху, обеспечивающие доступ погрузо-разгрузочного транспорта в цех, которые позволяют беспрепятственно перемещаться рабочему персоналу и технике внутри здания.

Обоснование и характеристики принятого конструктивного решения

Фундамент.

В данном проекте используются несколько типов монолитного железобетонного фундамента, а также ленточный фундамент под переход, соединяющий цех ЖБК и административно-бытовой корпус. Ширина подошв монолитного фундамента определяется несущей способностью грунта и нагрузками от здания и кранов.

· Ф-1 – монолитный железобетонный фундамент; размеры 2000 х 2000, высота стакана – 1 м;

· Ф-2 – монолитный железобетонный фундамент; размеры 2000 х 2500;

· Ф-3 – ленточный фундамент под переход;

· Ф-4 – монолитный железобетонный фундамент; размеры 1300 х 1300.

Монолитные железобетонные фундаменты состоят из плитной части, выполненной из плит, имеющих продольную выемку, и рёбер подколонников, вставляемых в эту выемку. Фундаментные плиты соединяются между собой на петлевых стыках арматуры с замоноличиванием зазора.

Колонны

Для здания высотой 16 м с краном грузоподъёмностью 15т выбираем железобетонные колонны прямоугольного сечения с размерами в плане 800 х 400.

Для бетоносмесительного узла (трёхэтажное здание) высотой 20,85 м выбираем железобетонные колонны, также прямоугольного сечения, с размерами в плане 400 х 400.

Перекрытия

В качестве конструкций покрытий и плит перекрытий принимаем железобетонные ребристые плиты (серия 1.465–3) П-1 с размерами 5960 х 2940 х 450 мм

Окна

В данном проекте применяются стальные оконные панели с алюминиевыми переплётами с размерами 4470 х 1160 мм.

Ворота.

В проекте используются ворота двух типов:

· Распашные – воротный проём обрамлён железобетонной рамой, вписывающейся по внешним размерам в принятую разрезку панельной стены. В правом полотне установлена калитка.

· Раздвижные – ворота оборудуются механическим приводом, комплектом приборов для ручного открывания и тепловой занавесой.

Расчёт состава и площади административно-бытовых помещений и их оборудования

1. Все вспомогательные помещения

· Площадь:м2

2. Гардеробно-душевой блок

· Гардеробная:

- количество шкафов: шт. (для ул. одежды)

шт. (для спец. одежды)

Итого, всего 500 шкафов.

– количество умывальников: шт.

· Душевая:

– количество душевых кабинок: шт.

· Преддушевая:

– площадь: м2

· Уборная:

– количество унитазов: на блок;

– количество умывальников: 1 на блок;

3. Пункт первой медицинской помощи

· Площадь: м2

4. Буфет

– количество посадочных мест: шт.;

– площадь: м2 ;

– площадь кухни и подсобных помещений: м2

Исходя из расчёта, принимаем двухэтажное здание административно-бытового корпуса прямоугольной формы с размерами в плане:

· в осях 1–4 18 м;

· в осях В-Л 36 м;

Экспликацию помещений административно-бытового корпуса приводим в табл. 1.

Таблица 1.

№ помещ. на плане Наименование помещения
I-ый этаж
1 Тамбур
2 Гардероб мужской одежды
3 Мужская душевая
4 Мужской санузел
5 Женский санузел
6 Гардероб женской одежды
7 Женская душевая
II-ой этаж
8 Подсобные помещения
9 Буфет на 40 мест
10 Рабочая комната
11 Кабинет зам. директора
12 Отдел кадров
13 Кабинет директора
14 Мужской санузел
15 Женский санузел
16 Приёмная
17 Медпункт
18 Кабинет гл. инженера
19 Рабочая комната

Теплотехнический расчёт ограждений

1. Теплотехнический расчёт стенового ограждения.

г. Архангельск (влажная зона); условие эксплуатации – Б

·

·

· сут.

·

·

·

·

·

I. ;

II. ;

Находим :

1. Железобетонный слой ()

; м;

2. Теплоизоляция (пенобетон, )

; м;

3. Железобетонный слой ()

; м;

III. ;

;

0,115 + 0,034 + 0,025 + 0,043 = 0,217;

2,04 – 0,217 = 1,823;

мм;

Конструктивно принимаем мм.

;

;

Согласно требованию ограждения конструкций: ;

Условие выполняется.

Принимаем толщину стенового ограждения: 400 мм. Строительный материал:

- Железобетонный слой (мм);

- Теплоизоляция – пенобетон (мм);

- Железобетонный слой (мм).

2. Теплотехнический расчёт плит перекрытий.

г. Архангельск (влажная зона); условие эксплуатации – Б

·

·

· сут.

·

I. ;

II. ;

Находим :

;

1. Гравий керамзитовый втоплённый в битум ()

; м;

2. Гидроизоляция (четырёхсл. рубероидный ковёр )

; м;

3. Цементно-песчанный раствор ()

; м;

4. Теплоизоляция (пенопласт, )

; м;

5. Пароизоляция (рубероид, )

; м;

6. Ребристая железобетонная плита ()

; м;

III. ;

;

0,115+0,065+0,118+0,032+0,029+0,147+0,043 = 0,549;

2,04 – 0,549 = 1,491;

мм;

Конструктивно принимаем мм.

;

;

Согласно требованию ограждения конструкций: ;

Условие выполняется.

Принимаем толщину плиты перекрытия: 470 мм. Строительный материал:

- Гравий керамзитовый втоплённый в битум (мм);

- Гидроизоляция – рубероид (мм);

- Цементно-песчанный раствор (мм);

- Теплоизоляция – пенопласт (мм);

- Пароизоляция – рубероид (мм);

- Ребристая железобетонная плита (мм).


Расчёт естественного освещения производственного здания

Предварительный расчёт.

Участок, для которого производим расчет, размещён в пролёте 18 м, имеет длину 36 м, высота помещения от пола до низа железобетонной балки 12 м. В цеху выполняют работы средней точности (V разряд зрительной работы). Освещается участок через окна.

a) Считаем нормированное значение к.е.о.:

,

где

· – коэффициент светового климата (табл. 4, СНиП 23–05–95);

· % – значение к.е.о. (табл. 1 и 2, СНиП 23–05–95)

· N – номер группы обеспеченности естественным светом.

b) Считаем площадь световых проёмов при боковом освещении:

,

где

· – площадь пола помещения;

· – коэффициент запаса (табл. 3, прилож. 5);

· – нормированное значение к.е.о.;

· – световая харак-ка окон;

· – коэфф-т, учитывающий затенение окон противостоящими зданиями;

· – общий коэф-т светопропускания, определяемый по формуле:

;

где

- = 0,8;

- = 0,6;

- = 0,8;

- = 1;

- = 1;

;

· – коэффициент, учитывающий повышение к.е.о. при боковом освещении.

Тогда площадь световых проёмов будет равна:

;

В результате принимаем 15 световых проёмов с размерами 4470 х 1160 мм.

Проверочный расчёт по методу А.М. Данилюка.

При расчёте по методу А.М. Данилюка определяем значение к.е.о. в расчётных точках помещения () при указанных размерах световых проёмов и сравниваем его с нормированным значением (). Расчёт сведём в таблицу 2:

Таблица 2.

Показатели Расчётные точки
1 2 3 4 5
31 17 15 12 10
4 6 10 14 17
80 54 30 21 18
24,8 9,18 4,5 2,52 1,8
72/1,24 34/0,91 21/0,74 16/0,67 12/0,61
30,75 8,35 3,33 1,69 1,1
1/18 5/18 9/18 13/18 17/18
1,01 1,12 1,27 1,7 1,97
0,277 0,307 0,348 0,466 0,54
8,518 2,563 1,159 0,788 0,594

(1,2%) < (1,3%) Условие соблюдается.

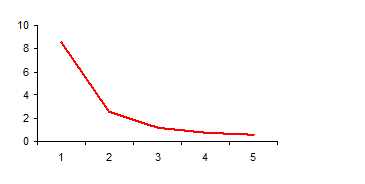

По данным расчёта естественного освещения по методу А.М. Данилюка строим график, исходя из значений по пяти точкам:

Вывод: Расчётные величины к.е.о. удовлетворяют требованию СНиП как по нормативному значению, так и по неравномерности естественного освещения. Это подтверждают полученные расчётные значения к.е.о., которые при боковом освещении оказались не менее нормативного значения к.е.о. (%).


Технико-экономические показатели

По генеральному плану:

· Плотность застройки:

;

· Плотность зелённых насаждений:

;

· Плотность замощения:

;

По цеху железобетонных конструкций:

· Полезная площадь:

;

· Строительный объём:

;


Список литературы

1. СНиП II-3–79* «Строительная теплотехника» М., Стройиздат, 1986 г.

2. СНиП 2.01.01–82 «Строительная климатология и геофизика» М., Стройиздат, 1983 г.

3. И.А. Шерешевский «Конструирование промышленных зданий и сооружений» Л., Стройиздат, 1979 г.

4. СНиП II-4–79 «Естественное и искусственное освещение» М., Стройиздат, 1980 г.

5. А.С. Ильяшев, Ю.С. Тимянский «Пособие по проектированию промышленных зданий» М., Высшая школа, 1990 г.
